变压器的常见题型

高中变压器试题及答案1. 变压器的工作原理是什么？答案：变压器的工作原理基于电磁感应现象。

当交流电通过变压器的初级线圈时，会在铁芯中产生交变磁通，这个磁通会在次级线圈中感应出电流，从而实现电压的变换。

2. 变压器的输入功率和输出功率之间的关系是什么？答案：变压器的输入功率等于输出功率，因为变压器本身不消耗能量，只是将电能从一种电压等级转换为另一种电压等级。

3. 变压器的效率如何计算？答案：变压器的效率可以通过以下公式计算：效率 = （输出功率/ 输入功率）× 100%。

效率反映了变压器在转换过程中能量损失的程度。

4. 为什么变压器的铁芯通常使用硅钢片？答案：硅钢片具有较高的磁导率和较低的磁滞损耗，这使得变压器在转换电压时能够减少能量损失，提高效率。

5. 变压器的匝数比和电压比有什么关系？答案：变压器的匝数比等于其电压比。

即，如果初级线圈有N1匝，次级线圈有N2匝，那么电压比为V1/V2 = N1/N2。

6. 变压器能否改变直流电的电压？答案：不能。

变压器只能改变交流电的电压，因为直流电不会产生交变磁通，无法在次级线圈中感应出电流。

7. 什么是自耦变压器？答案：自耦变压器是一种特殊类型的变压器，其初级和次级线圈共用一部分线圈。

这种设计可以减少线圈的匝数，节省材料，但可能会增加电路的复杂性。

8. 变压器的负载变化对输出电压有什么影响？答案：当变压器的负载增加时，由于电流的增加，变压器的次级线圈会产生更多的电压降，导致输出电压降低。

相反，负载减少时，输出电压会升高。

9. 为什么变压器需要进行冷却？答案：变压器在工作过程中会产生热量，特别是在高负载条件下。

如果不进行适当的冷却，变压器的温度可能会升高到危险水平，影响其性能和寿命。

10. 变压器的绝缘材料有哪些？答案：变压器的绝缘材料包括油、树脂、纸和气体等。

这些材料用于隔离变压器的各个部分，防止电流泄漏和短路，确保变压器的安全运行。

变压器题型及解题方法
变压器是一种常见的电路元件，用于变换电压、电流和频率等参数。

以下是一些常见的变压器题型和解题方法:
1. 计算变压器的容量和电压:
变压器的容量和电压取决于所使用的具体型号和尺寸。

要计算变压器的容量和电压，需要知道变压器的额定电流、额定功率和额定电压等参数。

可以使用以下公式进行计算:
容量 = 功率×电压
2. 判断变压器的绕组类型:
在变压器的绕组中，有两种常见的绕组类型：同心绕组和交叉绕组。

要判断变压器的绕组类型，需要观察变压器的铭牌或绕组外观。

3. 计算变压器的短路电压和短路电流:
在变压器的短路情况下，变压器的短路电压和短路电流取决于变压器的绕组参数和额定电压等参数。

可以使用以下公式进行计算: 短路电压 = 额定电压×变压器绕组系数
短路电流 = 额定电流×变压器绕组系数
4. 判断变压器的绕组短路故障:
在变压器的使用过程中，可能会出现绕组短路故障。

要判断变压器的绕组短路故障，需要观察变压器的铭牌或绕组外观，并使用万用表测量变压器的绕组电阻。

5. 计算变压器的负载损耗和空载损耗:
在变压器的使用过程中，变压器的负载损耗和空载损耗取决于变
压器的绕组参数和额定电压等参数。

可以使用以下公式进行计算: 负载损耗 = (额定功率×负载系数) ×变压器绕组系数
空载损耗 = (额定功率×空载系数) ×变压器绕组系数
以上是一些常见的变压器题型和解题方法。

在解题时，需要仔细阅读题目，理解题意，并根据所需的参数使用相应的公式进行计算。

变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。

【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。

2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。

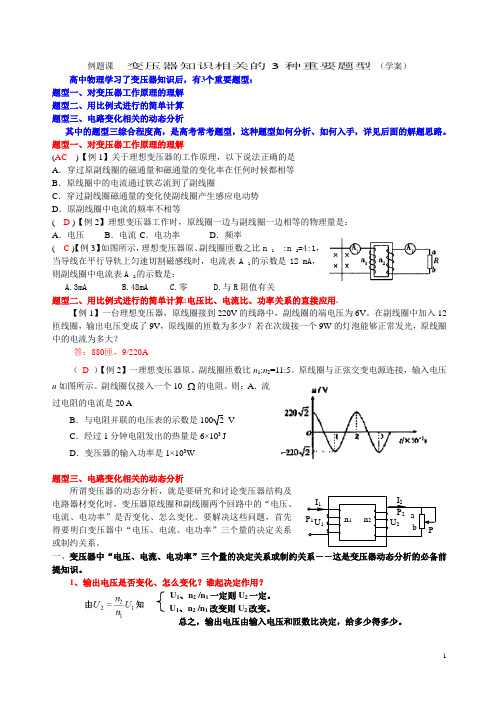

例题课 变压器知识相关的3种重要题型 （学案） 高中物理学习了变压器知识后，有3个重要题型： 题型一、对变压器工作原理的理解 题型二、用比例式进行的简单计算 题型三、电路变化相关的动态分析其中的题型三综合程度高，是高考常考题型，这种题型如何分析、如何入手，详见后面的解题思路。

题型一、对变压器工作原理的理解(AC )【例1】关于理想变压器的工作原理，以下说法正确的是 A ．穿过原副线圈的磁通量和磁通量的变化率在任何时候都相等 B ．原线圈中的电流通过铁芯流到了副线圈C ．穿过副线圈磁通量的变化使副线圈产生感应电动势D ．原副线圈中电流的频率不相等( D )【例2】理想变压器工作时，原线圈一边与副线圈一边相等的物理量是： A ．电压 B ．电流 C ．电功率 D ．频率 ( C )【例3】如图所示，理想变压器原、副线圈匝数之比n 1 :n 2=4:1，当导线在平行导轨上匀速切割磁感线时，电流表A 1的示数是12 mA ，则副线圈中电流表A 2的示数是：A.3mAB.48mAC.零D.与R 阻值有关题型二、用比例式进行的简单计算:电压比、电流比、功率关系的直接应用.【例1】一台理想变压器，原线圈接到220V 的线路中，副线圈的端电压为6V 。

在副线圈中加入12匝线圈，输出电压变成了9V ，原线圈的匝数为多少？若在次级接一个9W 的灯泡能够正常发光，原线圈中的电流为多大？答：880匝，9/220A（ D ）【例2】一理想变压器原、副线圈匝数比n 1:n 2=11:5。

原线圈与正弦交变电源连接，输入电压u 如图所示。

副线圈仅接入一个10 的电阻。

则：A ．流过电阻的电流是20 AB ．与电阻并联的电压表的示数是100 2 VC ．经过1分钟电阻发出的热量是6×103 JD ．变压器的输入功率是1×103W题型三、电路变化相关的动态分析所谓变压器的动态分析，就是要研究和讨论变压器结构及电路器材变化时，变压器原线圈和副线圈两个回路中的“电压、电流、电功率”是否变化、怎么变化。

变压器复习题及答案一、单项选择题1. 变压器的工作原理是基于什么现象？A. 电磁感应B. 静电感应C. 磁共振D. 光电效应答案：A2. 变压器的铁芯通常采用什么材料？A. 铜B. 铝C. 铁D. 塑料答案：C3. 变压器的一次侧和二次侧绕组的匝数比与电压比有什么关系？A. 匝数比等于电压比B. 匝数比与电压比成反比C. 匝数比与电压比无关D. 匝数比是电压比的平方答案：A4. 理想变压器的原副边功率关系是什么？A. 原边功率大于副边功率B. 副边功率大于原边功率C. 原边功率等于副边功率D. 原边功率与副边功率无关5. 变压器的空载损耗主要来源于哪里？A. 铁芯损耗B. 绕组损耗C. 绝缘损耗D. 机械损耗答案：A二、填空题1. 变压器的一次侧电压为220V，二次侧电压为110V，那么变压器的变比为________。

答案：2:12. 变压器的铁芯损耗主要由________和________组成。

答案：磁滞损耗、涡流损耗3. 变压器的效率是指________与________的比值。

答案：输出功率、输入功率三、简答题1. 简述变压器的冷却方式有哪些？答案：变压器的冷却方式主要有自然冷却、风冷、水冷、油冷等。

2. 什么是变压器的短路试验？它的目的是什么？答案：变压器的短路试验是指在变压器的二次侧施加短路条件，测量其短路电流和短路损耗。

其目的是确定变压器的短路特性，评估其在短路条件下的性能和安全性。

四、计算题1. 已知变压器的一次侧电压为10kV，二次侧电压为400V，求变压器答案：变比为25:1。

2. 假设变压器的空载损耗为1000W，负载损耗为2000W，原边输入功率为5000W，计算变压器的效率。

答案：变压器的效率为80%。

电力变压器知识考试题库及答案共50题一、选择题（每题2分，共40分）1. 变压器是利用（）原理来改变交流电压的设备。

A. 电磁感应B. 电动势C. 电容器D. 电感答案：A2. 下列哪种材料不是变压器的绕组材料？A. 铜B. 铝C. 纸D. 铁答案：D3. 变压器的变压原理是（）。

A. 利用电容器的充放电B. 利用电动势的转换C. 利用电磁感应D. 利用电感的储能答案：C4. 变压器的最大特点是（）。

A. 能改变交流电的频率B. 能改变交流电的相位C. 能改变交流电的电压和电流D. 能改变交流电的波形答案：C5. 变压器的一次侧和二次侧绕组匝数之比称为（）。

A. 变压比B. 变比C. 匝数比D. 电压比答案：B6. 变压器的变压比与变压器的（）有关。

A. 容量B. 效率C. 构造D. 所有参数答案：D7. 变压器的变压比越大，说明（）。

A. 一次侧电压高于二次侧电压B. 一次侧电压低于二次侧电压C. 一次侧电流高于二次侧电流D. 一次侧电流低于二次侧电流答案：B8. 变压器的变压比与变压器的（）无关。

A. 铁芯B. 绕组匝数C. 频率D. 负载答案：D9. 变压器的铭牌上标明的额定电压是指（）的电压。

A. 一次侧B. 二次侧C. 一次侧和二次侧的平均值D. 一次侧和二次侧的最大值答案：A10. 变压器的额定容量是指（）。

A. 一次侧的最大功率B. 二次侧的最大功率C. 一次侧和二次侧的最大功率之和D. 变压器的额定电压和额定电流的乘积答案：D11. 变压器的效率是指（）。

A. 输出功率与输入功率的比值B. 输出电压与输入电压的比值C. 输出电流与输入电流的比值D. 输出功率与输出电压的比值答案：A12. 变压器的效率与变压器的（）有关。

A. 构造B. 负载C. 频率D. 所有参数答案：D13. 变压器的空载试验是为了测量（）。

A. 变压器的效率B. 变压器的损耗C. 变压器的变比D. 变压器的容量答案：B14. 变压器的负载试验是为了测量（）。

变压器的常见题型（1） 基本原理的考查：例题1：1.如图所示，理想变压器原、副线圈的匝数比n 1∶n 2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路.当直导线AB 在匀强磁场中沿导轨匀速向右做切割磁感线运动时，示数为12 mA( )A.0B.3 mAC.48 mAD.与R 的大小有关练习：（2） 基本规律的应用：P 229例题1 练习：即学即练1例题2：:图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V 的交流电源相连，P 为滑动头。

现令P 从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W ”的白炽灯L 两端的电压等于其额定电压为止。

U 1表示副线圈两端的总电压，U 2表示灯泡两端的电压，用I 1表示流过副线圈的电流，I 2表示流过灯泡的电流，（这里的电流、电压均指有效值）。

下列4个图中，能够正确反映相应物理量的变化趋势的是：（3） 动态分析问题：例题1：用电记峰期，电灯往往会变暗，其原理如图7所示，可简化为如下物理问题：在理想变压器的副线圈上，通过输电线连接两只灯泡L 1和L 2，输电线的等效电阻R ，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法正确的是（ ）A ．R 两端的电压增大B ．原线圈输入功率减小C ．副线圈输出电压减小D ．原线圈中电流减小II A B CD练习：如图所示，M 是一小型理想变压器，接线柱a 、b 接在电压)V (314sin 311t u =的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R 2为用半导体热敏材料制成的传感器，所有电表均为理想电表，电流表A 2为值班室的显示器，显示通过R 1的电流，电压表V 2显示加在报警器上的电压（报警器未画出），R 3为一定值电阻。

当传感器R 2所在处出现火情时，以下说法中正确的是A ．A 1的示数增大，A 2的示数减小B ．A 1的示数增大，A 2的示数增大C ．V 1的示数增大，V 2的示数增大D ．V 1的示数不变，V 2的示数减小例题2：如图所示，理想变压器原、副线圈的匝数比为10:1，b 是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c 、d 两端加上交变电压，其瞬时值表达式为1u tV π=，则A ．当单刀双掷开关与a 连接时，电压表的示数为22V ；B ．当1600t s =时，c 、d 间的电压瞬时值为110V ； C ．单刀双掷开关与a 连接，在滑动变阻器P 触头向上移动的过程中，电压表和电流表的示数均变小；D ．当单刀双掷开关由a 扳向b 时，电压表和电流表的示数均变小；（4） 原线圈含有用电器问题：例题：如图所示，理想变压器原、副线圈的匝数比n 1∶n 2＝2∶1，在原、副线圈中电路分别接R 1=R 2=R 交变电压的大小为U ，则下列说法正确的是( )A.副线圈两端的电压为2UB. 副线圈两端的电压为 2/5UC. R 1，R 2上消耗的功率之比为1:1D ．R 1，R 2上消耗的功率之比为4:1练习：如图所示，理想变压器原、副线圈的匝数比n 1∶n 2＝3∶1，在原、副线圈中电路分别接有阻值相同的电阻R 1、R 2.交变电压的大小为U ，则下列说法正确的是( )A.电阻R 1、R 2两端的电压之比为3∶1B.电阻R 1、R 2上消耗的电功率之比为1∶1C.电阻R 1、R 2两端的电压均为 U 3D.电阻R 1、R 2上消耗的电功率之比为1∶9（5） 多个副线圈问题：例题：理想变压器原副线圈匝数之比为n 1: n 2: n 3=10: 5: 1,已知副线圈两个电阻分别为R 2=110欧，R 3=11欧，在原线圈n 1上加上220V 的交流电压时，求通过n 1的电流I 1为多少？欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

图1变压器常考题型变压器与电能的输送密切相关，贴近生活实际，是交变电流部分的重点之一．变压器部分习题灵活多变，现将常考的题目类型加以分析，以帮助同学们更好地掌握变压器有关习题的解题思路和方法．1． 原理理解与应用例1 在绕制变压器时，某人误将两个线圈绕在图示变压器的铁芯的左、右两个臂上，当通以交流电时，每个线圈产生的磁通量都有一半通过另一个线圈，另一半通过中间臂，如图1所示，已知线圈1、2的匝数之比为n 1：n 2=2∶1，在不接负载的情况下：（ ）A ． 当线圈1输入电压220V 时，线圈2输出电压为110VB ． 当线圈1输入电压220V 时，线圈2输出电压为55VC ． 当线圈2输入电压110V 时，线圈1输出电压为220VD ． 当线圈2输入电压110V 时，线圈2输出电压为110V解析 线圈1为原线圈时，依题意得穿过线圈1的磁通量只有一半是通过线圈2的，所以穿过线圈2的磁通量的变化率也只有穿过线圈1的磁通量的变化率的一半．由1112U E n t ∆Φ==∆， 222U E n t ∆Φ==∆得：1122241U n U n ==，所以当线圈1输入电压为220V 时，线圈2输出的电压为55V ．线圈2为原线圈时，穿过线圈2的磁通量只有一半是通过线圈1的，所以穿过线圈1的磁通量的变化率也只有穿过线圈2的磁通量的变化率的一半．由111U E n t ∆Φ==∆2222U E n t ∆Φ==∆得：1122121U n U n ==，所以当线圈2输入电压为110V 时，线圈1输出的电压为110V ．答案为BD ．点评 本题不能套用匝数与电压的关系，因为穿过原副线圈的磁通量不同，磁通量的变化率也不同，因此应该根据法拉第电磁感应定律来解决．2． 多个副线圈问题例2 一台理想的变压器，原线圈的匝数为n 1,副线圈有两组，匝数分别为n 2和n 3，原线圈的电压为U 1，电流为I 1；两组副线圈的电压分别U 2和U 3，电流分别为I 2和I 3，则下面的结论正确的是：（ ）A ． U 1∶U 2=n 1∶n 2，U 2∶U 3=n 2∶n 3B ． I 1∶I 2=n 2∶n 1，I 1∶I 3=n 3∶n 1C ． n 1I 1=n 2I 2+n 3I 3D ． I 1U 1=I 2U 2+I 3U 3解析 由理想变压器两个基本公式1122U n U n =、P P =入出，可以判断A 、D 正确．若有两个或两个以上的副线圈，1122I n I n =不再成立．设其匝数分别为n 2、n 3...．，由1122U n U n =、P 1=P 2，可以推导得电流的变比关系应为112233I n I n I n =++...．答案为 ACD ．点评 当有多个副线圈时，电流与匝数成反比不再成立．而应根据电压与匝数的关系和输入功率等于输出功率确定定量关系．3．原线圈含元件问题例3 如图2所示，理想变压器的原、副线圈分别接有相同的白炽灯，原、副线圈的匝数比为n 1∶n 2=2∶1，电源电压为U ，求B 灯两端的电压U B ．解析 由串联电路分压原理可知U =U A +U 1图2由变压器原理可知：U 1∶U 2=2∶1 I 1∶I 2=1∶2由欧姆定律可知：U A =I 1R U B =I 2R联立各式，得U B =52U 点评 本题是变压器原线圈中接有用电器的问题，综合了电流、电压与匝数的关系，解决本题需要正确进行电路分析．本题很容易出错，主要原因是分不清U 与U 1的关系，把两者混为一谈．4．动态分析问题例4 如图3所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R ．开始时，开关K 断开，当K 接通时，以下说法中正确的是（ ）A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 两端的电压降增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大解析 当K 接通时，根据U 1/U 2=n 1/n 2可知副线圈两端M 、N 的输出电压不变，A 错；负载电阻阻值减小，根据I=U/R 可知副线圈中的电流I 2增大，故输电线等效电阻R 两端的电压降增大，B 对；又U 2不变，而输电线上的电压降增大，所以两灯两端的电压减小，通过灯泡L 1的电流减小，C 对；根据输入功率等于输出功率可知D 对．答案：BCD点评 对于变压器，原线圈中的电流由副线圈中的电流决定，输入功率也由输出功率决定，输出端电压由输入端电压和原、副线圈匝数共同决定．5．副线圈的连接问题例5 如图4所示为一理想变压器，n 1为原线圈，接一正弦交流电，n 2=n 3，在n 2、 n 3两个线圈上分别获得35V 电压，要想得到70V 电压，c 、d 、e 、f 怎样连接（ ） A ．d 、e 连在一起，c 、f 为输出端 B ．c 、f 连在一起，d 、e 为输出端C ．e 、c 连在一起，f 、d 为输出端D ．f 、d 连在一起，e 、c 为输出端解析 要想得到70V 电压，需要把两个副线圈串联起来，使电流依次通过这两个副线圈，因此e 、c 连在一起，f 、d 为输出端或f 、d 连在一起，e 、c 为输出端都可以，选CD ．点评 副线圈有两个时，可能串联对外供电，也可能是相当于两电源反接的情况对外供电．关键是根据楞次定律判明两线圈中的感应电流方向．a b c d fe ~ n 1 n 3 n 2 图4 图3。

变压器试题问答及答案一、填空1.变压器工作原理的基础是（）定律。

电磁感应2.变压器二次绕组的额定电压是指变压器一次绕组加（），二次绕组的（）电压。

额定电压、空载线3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为（）,仅和一侧绕组交链的磁通称为（）。

主磁通的作用是（），漏磁通的作用是（）。

主磁通、漏磁通、传递能量、产生漏电抗压降4.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行。

若电压和线圈匝数均不变，则铁芯中的磁通大约为原值的（）倍。

1.25.变压器铁芯导磁性能越好，其励磁电抗（），励磁电流（）。

越大、越小6.变压器的功能是将一种电压等级的交流电变为同（）的另一种电压等级的交流电。

频率7.为了避免制造和使用上的混乱，国家标准规定单相双绕组电力变压器连接组别只有（）一种。

II08.变压器额定电压下负载运行时，当负载电流增大时铜耗将（），铁耗将（）。

增大、不变9.三相变压器的联结组标号反映的是变压器高、低压侧对应（）之间的相位关系。

线电压10.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时第（）台变压器先达到满载。

一二、单选1.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（）。

AA、空载线电压B、空载相电压C、额定负载时的线电压2.升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。

AA、等于B、大于C、小于3.三相变压器的变比是指（）之比。

AA、一、二次侧相电动势B、一、二次侧线电动势C、一、二次侧线电压4.变压器的短路试验是在（）的条件下进行的。

CA、低压侧开路B、高压侧开路C、低压侧短路D、高压侧短路5.一台三相变压器的联结组别为Y,d11，其中d表示低压绕组作（）联结。

BA、星形B、三角形C、串联D、并联6.一台单相变压器U1N/U2N=220/110V，如果把一次侧接到110V的电源上运行，电源频率不变，则变压器的主磁通将（）。
