各类海洋油井平台概述海洋石油钻采设备是海上油气田钻井与采油所用的工具和装备，它的种类繁多包罗万象，但归纳起来大体可以分为四类：1．海洋石油钻井平台；2.海洋石油采油平台；3.水上钻井机械设备；4.水下钻井机械设备。
本文主要介绍前两类，即：海洋石油钻井平台及海洋石油采油平台。
主要分为移动式平台和固定式平台两大类。
其中按结构又可分为：（1）移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台（SEMI）、张力腿式平台(TLP)、牵索塔式平台、浮式生产处理系统（FPSO）、筒状平台（SPAR）。
（2）固定式平台：导管架式平台、混凝土重力式平台、深水顺应塔式平台。
移动式平台坐底式钻井平台坐底式钻井平台又叫钻驳或插桩钻驳，适用于河流和海湾等30米以下的浅水域。
坐底式平台有两个船体，上船体又叫工作甲板，安置生活舱室和设备，通过尾郡开口借助悬臂结构钻井；下部是沉垫，其主要功能是压载以及海底支撑作用，用作钻井的基础。
两个船体间由支撑结构相连。
这种钻井装置在到达作业地点后往沉垫内注水，使其着底。
因此从稳性和结构方面看，作业水深不但有限，而且也受到海底基础(平坦及坚实程度)的制约。
所以这种平台发展缓慢。
然而我国渤海沿岸的胜利油田、大港油田和辽河油田等向海中延伸的浅海海域，潮差大而海底坡度小，对于开发这类浅海区域的石油资源，坐底式平台仍有较大的发展前途。
目前已有几座坐底式平台用于极区，它可加压载坐于海底，然后在平台中央填砂石以防止平台滑移，完成钻井后可排出压载起浮，并移至另一井位。
自升式钻井平台自升式钻井平台被设计成为驳船的模样，具有可以升降的可延伸到海底的桩腿。
虽然有些设计能使其在海深500英尺（152米）的海域工作，但通常用于海深400英尺（122米）的地方，适合于近海。
其移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到目的地。
到达钻井目的地后，工作时桩腿下放插入海底，平台及平台上所有的钻井设备及其他器械被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。

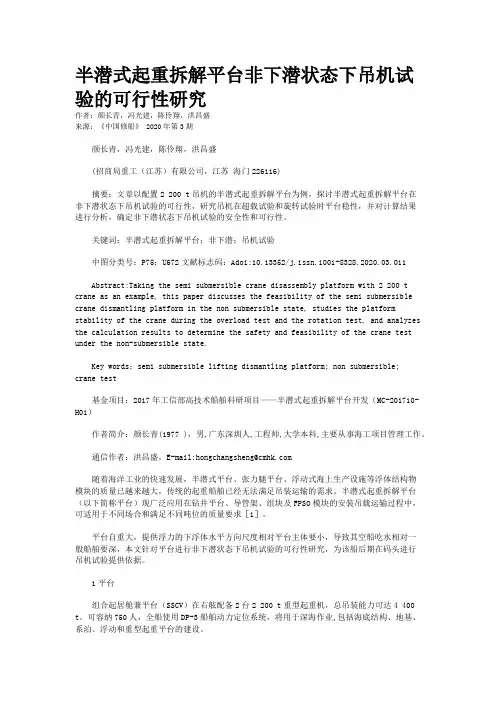

半潜式起重拆解平台非下潜状态下吊机试验的可行性研究作者：颜长青，冯光建，陈伶翔，洪昌盛来源：《中国修船》 2020年第3期颜长青，冯光建，陈伶翔，洪昌盛(招商局重工（江苏）有限公司，江苏海门226116)摘要：文章以配置2 200 t吊机的半潜式起重拆解平台为例，探讨半潜式起重拆解平台在非下潜状态下吊机试验的可行性，研究吊机在超载试验和旋转试验时平台稳性，并对计算结果进行分析，确定非下潜状态下吊机试验的安全性和可行性。
关键词：半潜式起重拆解平台；非下潜；吊机试验中图分类号：P75；U672文献标志码：Adoi:10.13352/j.issn.1001-8328.2020.03.011Abstract:Taking the semi submersible crane disassembly platform with 2 200 t crane as an example, this paper discusses the feasibility of the semi submersible crane dismantling platform in the non submersible state, studies the platform stability of the crane during the overload test and the rotation test, and analyzes the calculation results to determine the safety and feasibility of the crane test under the non-submersible state.Key words：semi submersible lifting dismantling platform; non submersible;crane test基金项目：2017年工信部高技术船舶科研项目——半潜式起重拆解平台开发（MC-201710-H01）作者简介：颜长青(1977 )，男,广东深圳人,工程师,大学本科,主要从事海工项目管理工作。
