结构配筋设计全过程

基础混凝土配筋设计一、前言基础混凝土配筋设计是建筑结构设计中的重要一环。

本文将从配筋设计的基本原理、设计流程、注意事项和实例分别进行阐述。

二、基本原理基础混凝土配筋设计的基本原理是根据基础的受力情况和工作条件，通过计算、分析和比较，设计出适当的钢筋布置方案和钢筋数量，使基础在承受荷载时达到安全可靠的要求。

三、设计流程1、确定基础尺寸和荷载情况首先需要根据建筑物的结构设计图纸和地质勘探报告，确定基础的尺寸和荷载情况。

同时，还需考虑到基础的工作条件和施工过程中的安排等因素。

2、计算基础承载力根据已确定的基础尺寸和荷载情况，计算出基础的承载力。

计算方法可以采用经验公式、理论计算和试验等方法。

3、选定钢筋型号和规格根据基础的受力情况和承载力要求，选定适当的钢筋型号和规格。

同时，还需考虑到钢筋的可供性和成本等因素。

4、确定钢筋布置方案和数量根据基础的尺寸、荷载和钢筋的型号和规格，确定钢筋的布置方案和数量。

钢筋的布置方式一般有直筋和弯钩筋两种方式，具体要根据实际情况进行选择。

5、绘制配筋图和计算书根据确定的钢筋布置方案和数量，绘制出配筋图和计算书。

配筋图需要包括钢筋的位置、长度、间距和弯曲部位等信息，计算书需要列出计算过程和结果等信息。

四、注意事项1、钢筋的选用应符合国家标准和规范要求，同时还需考虑到钢筋的可供性和成本等因素。

2、钢筋的布置方案应符合国家标准和规范要求，同时还需考虑到基础的受力情况和工作条件等因素。

3、钢筋的数量应根据基础的承载力要求和钢筋的型号和规格进行计算，不能过多或过少。

4、配筋图和计算书需要认真绘制和编制，确保准确无误。

五、实例以某一工业厂房的基础为例进行说明。

基础尺寸为6m×8m，荷载为500kN，基础采用C25混凝土，选用HRB400钢筋。

根据计算，基础的承载力为1200kN。

选用钢筋的规格为Ф16，采用直筋布置方式。

根据钢筋的受力情况和间距要求，确定钢筋的布置方案如下：沿长边方向：中间3根钢筋间距为400mm，两侧各2根钢筋间距为800mm；沿短边方向：中间2根钢筋间距为400mm，两侧各1根钢筋间距为800mm。

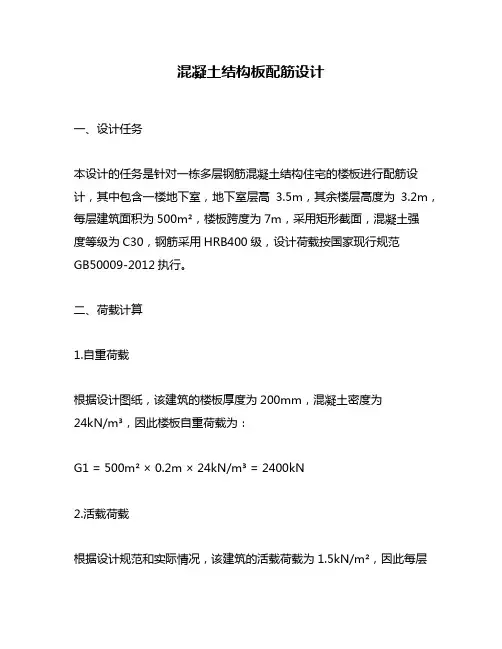

混凝土结构板配筋设计一、设计任务本设计的任务是针对一栋多层钢筋混凝土结构住宅的楼板进行配筋设计，其中包含一楼地下室，地下室层高3.5m，其余楼层高度为3.2m，每层建筑面积为500m²，楼板跨度为7m，采用矩形截面，混凝土强度等级为C30，钢筋采用HRB400级，设计荷载按国家现行规范GB50009-2012执行。

二、荷载计算1.自重荷载根据设计图纸，该建筑的楼板厚度为200mm，混凝土密度为24kN/m³，因此楼板自重荷载为：G1 = 500m² × 0.2m × 24kN/m³ = 2400kN2.活载荷载根据设计规范和实际情况，该建筑的活载荷载为1.5kN/m²，因此每层楼板的活载荷载为：Q = 500m² × 1.5kN/m² = 750kN3.雪荷载该建筑位于南方地区，不考虑雪荷载。

4.风荷载根据设计规范和实际情况，该建筑的风荷载为0.5kN/m²，因此每层楼板的风荷载为：W = 500m² × 0.5kN/m² = 250kN5.地震作用根据设计规范和实际情况，该建筑的设计地震分组为第一组，设计基本风压为0.4kN/m²，因此每层楼板的地震作用为：E = 500m² × 0.4kN/m² = 200kN三、受力分析1.楼板截面形式该楼板采用矩形截面，截面高度h=200mm，截面宽度b=7000mm。

2.自重荷载楼板自重荷载按均布载荷处理，因此楼板所受自重荷载的分布线形状为直线。

3.活载荷载楼板受到的活载荷载按均布载荷处理，因此楼板所受活载荷载的分布线形状为直线。

4.风荷载楼板受到的风荷载按均布载荷处理，因此楼板所受风荷载的分布线形状为直线。

5.地震作用楼板受到的地震作用按均布载荷处理，因此楼板所受地震作用的分布线形状为直线。

混凝土结构设计中的钢筋配筋设计混凝土结构设计中的钢筋配筋设计在整个工程中起着至关重要的作用。

钢筋是混凝土结构中用来承受拉力的主要材料，其正确的配筋设计可以保证混凝土结构的强度、稳定性和耐久性。

本文将重点讨论混凝土结构设计中的钢筋配筋设计原则、计算方法和实际应用。

1. 钢筋配筋设计原则在混凝土结构设计中，钢筋的配筋设计应符合以下原则：（1）受力合理分配：钢筋的布置应能够合理分担混凝土和拉力的受力，确保混凝土结构的整体性能；（2）满足受力要求：钢筋的截面积应满足混凝土受力要求，保证混凝土结构的承载能力；（3）符合相关规范：钢筋的设计应符合国家相关规范的要求，保证混凝土结构的安全可靠。

2. 钢筋配筋设计计算方法钢筋配筋设计的计算方法通常包括以下几个步骤：（1）确定设计荷载：根据混凝土结构的使用要求和建筑规范，确定设计荷载的大小和工作状态；（2）计算受力情况：根据设计荷载和混凝土结构的几何尺寸，计算混凝土和钢筋受力情况；（3）确定钢筋配筋：根据混凝土的强度、混凝土结构的受力情况和相关规范，确定钢筋的布置和配筋；（4）验算和优化：对设计好的钢筋配筋进行验算，保证混凝土结构的安全和可靠性，并可以根据需要进行优化。

3. 钢筋配筋设计实际应用在混凝土结构设计实际应用中，钢筋配筋设计需要结合工程的具体情况和要求进行综合考虑。

在建筑设计中，根据建筑物的用途、结构形式和荷载大小确定钢筋的种类、布置和配筋率；在施工过程中，根据混凝土和钢筋的实际情况进行验算和调整，确保混凝土结构的施工质量和安全。

综上所述，混凝土结构设计中的钢筋配筋设计是混凝土结构设计的重要组成部分，其合理设计和正确应用对混凝土结构的安全性和可靠性具有至关重要的意义。

只有在设计和施工中严格按照规范要求进行钢筋配筋设计，才能确保混凝土结构的稳定性和耐久性，为建筑物的安全使用提供保障。

结构设计流程（⾮常全-⾮常详细）结构设计各阶段内容及深度规定总则规定：1.民⽤建筑⼯程⼀般应分为⽅案设计、初步设计和施⼯图设计三个阶段；对于技术要求简单的民⽤建筑⼯程，经有关主管部门同意，并且合同中有不作初步设计的约定，可在⽅案设计审批后直接进⼊施⼯图设计。

2.各阶段设计⽂件编制深度应按以下原则进⾏：（1）⽅案设计⽂件，应满⾜编制初步设计⽂件的需要。

（注：对于投标⽅案，设计⽂件深度应满⾜标书要求。

）（2）初步设计⽂件，应满⾜编制施⼯图设计⽂件的需要。

（3）施⼯图设计⽂件，应满⾜设备材料采购、⾮标准设备制作和施⼯的需要。

对于将项⽬分别发包给⼏个设计单位或实施设计分包的情况，设计⽂件相互关联处的深度应当满⾜各承包或分包单位设计的需要。

3.在设计中应因地制宜正确选⽤国家、⾏业和地⽅建筑标准设计，并在设计⽂件的图纸⽬录或施⼯图设计说明中注明被应⽤图集的名称。

重复利⽤其他⼯程的图纸时，应详细了解原图利⽤的条件和内容，并作必要的核算和修改，以满⾜新设计项⽬的需要。

4.当设计合同对设计⽂件编制深度另有要求时，设计⽂件编制深度应同时满⾜本规定和设计合同的要求。

5.本规定对设计⽂件编制深度的要求具有通⽤性。

对于具体的⼯程项⽬设计，执⾏本规定时应根据项⽬的内容和设计范围对本规定的条⽂进⾏合理的取舍。

结构设计应根据⼯程的实际情况有计划地分时段、分批次进⾏。

各阶段都有相同内容，但设计深度不同，应该逐步加深。

通过各个阶段各专业互提资料，有序实现各阶段各专业的设计内容。

通过加强结构设计过程的执⾏，减少错、漏、碰、缺，保证设计质量，提⾼⼯作效率。

⼀、⽅案设计⽅案设计阶段结构专业设计⼈员要做到：确定建筑结构安全等级，设计使⽤年限和建筑抗震设防类别等；根据建筑功能要求，多⽅案⽐较确定结构选型。

结构设计⼈员应深⼊了解⼯程项⽬的规模、使⽤性质、设计标准和投资造价等情况，在建筑专业初步⽅案的基础上，根据是否抗震设防和结构设计⼈员⾃⾝拥有的结构设计概念、经验选择技术先进经济合理的结构⽅案。

混凝土结构设计中的钢筋配筋原理与计算方法一、前言混凝土结构是建筑中常见的一种结构形式，其结构设计中的钢筋配筋是一个关键环节。

本文将从混凝土结构的力学原理入手，详细介绍钢筋配筋的基本原理和计算方法。

二、混凝土结构的力学原理混凝土结构是由混凝土和钢筋组成的复合材料结构，其力学性质与各个组成部分的力学性质密切相关。

混凝土的力学性质主要包括抗压强度、抗拉强度、弹性模量等，其中抗压强度是最为重要的一个指标。

混凝土的抗压强度与其配合的水泥、砂子、石子的品种、配合比、养护条件等因素有关。

钢筋的力学性质主要包括抗拉强度、屈服强度、弹性模量等，其中抗拉强度是最为重要的一个指标。

钢筋的抗拉强度与其材质、直径、表面处理、拉力等因素有关。

混凝土结构的力学分析主要涉及到静力学和力学平衡原理。

在静力学分析中，通常采用弹性理论或塑性理论，以确定混凝土结构的受力状态。

在力学平衡原理的应用中，通常采用受力平衡和变形平衡两个原理，以保证混凝土结构的稳定性和安全性。

三、钢筋配筋的基本原理钢筋配筋是指在混凝土结构中合理地设置钢筋，以提高混凝土结构的受力性能。

其基本原理是在混凝土结构中设置钢筋，以利用钢筋的高强度、高韧性来增强混凝土结构的抗拉强度、抗弯强度、承载能力等。

根据混凝土结构的设计要求和受力状态，钢筋配筋可以分为受拉区钢筋、受压区钢筋、抗弯钢筋、抗剪钢筋等不同类型。

其中，受拉区钢筋主要用于增强混凝土结构的抗拉强度，受压区钢筋主要用于增强混凝土结构的抗压强度，抗弯钢筋主要用于增强混凝土结构的抗弯强度，抗剪钢筋主要用于增强混凝土结构的抗剪强度。

钢筋配筋的设计应满足以下基本原则：1. 钢筋应设置在混凝土结构的受力区域内，以发挥钢筋的最大强度和韧性；2. 钢筋应按照一定的间距和排布方式设置，以保证钢筋的均匀分布和最佳利用；3. 钢筋应设置在混凝土结构的受力方向上，以发挥其最大的强度和韧性；4. 钢筋应与混凝土结构紧密结合，以保证钢筋与混凝土结构之间的充分粘结。

钢筋施工中的配筋规范与施工工艺钢筋施工是建筑工程中非常重要的环节之一，配筋规范与施工工艺对于保证建筑结构的稳定性和耐久性起着至关重要的作用。

本文将从配筋规范和施工工艺两个方面来探讨钢筋施工的相关内容。

一、配筋规范配筋规范是指在进行钢筋施工时需要遵循的技术规范和标准。

根据建筑的具体用途和结构设计，不同的建筑项目会有不同的配筋规范。

常见的配筋规范如下：1. 钢筋的种类和规格：根据建筑的荷载和使用条件，选择合适的钢筋种类和规格。

一般常用的钢筋有HRB335、HRB400和HRB500等级，其直径一般为6mm 到40mm不等。

2. 钢筋的布置和间距：根据结构设计要求，合理布置钢筋。

一般来说，在梁、柱和板等构件中，钢筋之间的间距应符合相关规范要求，以确保钢筋在受力时能够充分发挥作用。

3. 钢筋的保护层厚度：钢筋的保护层厚度是指钢筋与构件表面的距离，也是保证钢筋与外界环境隔离的重要参数。

保护层的厚度一般在20mm到50mm之间，具体数值会根据结构设计要求而定。

4. 钢筋的连接方式：钢筋的连接方式包括焊接、机械连接和搭接等。

根据不同的施工情况和结构要求，选择合适的连接方式。

在不同的连接方式中，焊接被广泛应用，但是焊接接头的质量要符合相应的标准。

二、施工工艺除了配筋规范外，施工工艺也是影响钢筋施工质量的重要因素。

下面介绍几个常见的施工工艺。

1. 钢筋的剪切和弯曲：钢筋在施工过程中需要进行剪切和弯曲处理，以满足不同构件的形状和尺寸要求。

在剪切和弯曲过程中，需要使用专业的剪切和弯曲机械设备，确保钢筋的质量和精度。

2. 钢筋的固定和支撑：在配筋施工过程中，需要将钢筋固定在构件的位移点和变形点上，以确保钢筋在受力时不发生移位。

常用的固定方法有焊接、绑扎、夹紧等，具体选择方法要根据具体情况而定。

3. 钢筋的浇筑和养护：钢筋施工完成后，还需要进行浇筑混凝土、以及进行养护工作。

浇筑混凝土时要注意控制浇筑速度和施工温度，避免产生裂缝和空洞。

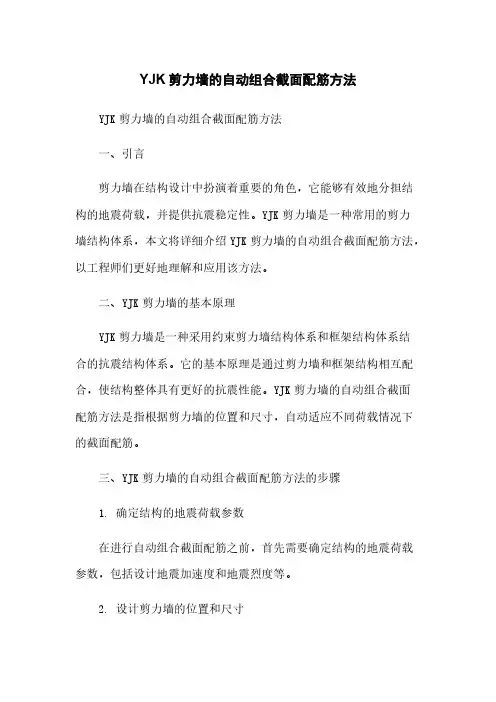

YJK剪力墙的自动组合截面配筋方法YJK剪力墙的自动组合截面配筋方法一、引言剪力墙在结构设计中扮演着重要的角色，它能够有效地分担结构的地震荷载，并提供抗震稳定性。

YJK剪力墙是一种常用的剪力墙结构体系，本文将详细介绍YJK剪力墙的自动组合截面配筋方法，以工程师们更好地理解和应用该方法。

二、YJK剪力墙的基本原理YJK剪力墙是一种采用约束剪力墙结构体系和框架结构体系结合的抗震结构体系。

它的基本原理是通过剪力墙和框架结构相互配合，使结构整体具有更好的抗震性能。

YJK剪力墙的自动组合截面配筋方法是指根据剪力墙的位置和尺寸，自动适应不同荷载情况下的截面配筋。

三、YJK剪力墙的自动组合截面配筋方法的步骤1. 确定结构的地震荷载参数在进行自动组合截面配筋之前，首先需要确定结构的地震荷载参数，包括设计地震加速度和地震烈度等。

2. 设计剪力墙的位置和尺寸根据结构的地震荷载参数，确定剪力墙的位置和尺寸。

剪力墙普通采用矩形或者T形截面，而且剪力墙的位置应合理布置，以达到最佳的抗震效果。

3. 自动截面配筋根据剪力墙的位置和尺寸，利用适应性设计软件，自动合适的截面配筋。

截面配筋应满足强度和刚度的要求，并考虑到构造的施工性。

4. 验证截面配筋的合理性截面配筋后，需要对其进行验证，确保其满足结构的抗震要求和规范的要求。

验证包括验证剪力墙的强度、刚度和稳定性等。

四、本所涉及附件如下：1. YJK剪力墙的设计图纸2. 自动组合截面配筋软件使用手册五、本所涉及的法律名词及注释：1. 剪力墙：指在建造物的竖向结构中，用于承担地震荷载的墙体结构。

2. 抗震稳定性：指建造物在地震作用下能够保持稳定和完整程度的能力。

3. 地震荷载参数：指用于描述结构在地震作用下受力情况的一些基本参数，如设计地震加速度和地震烈度等。
