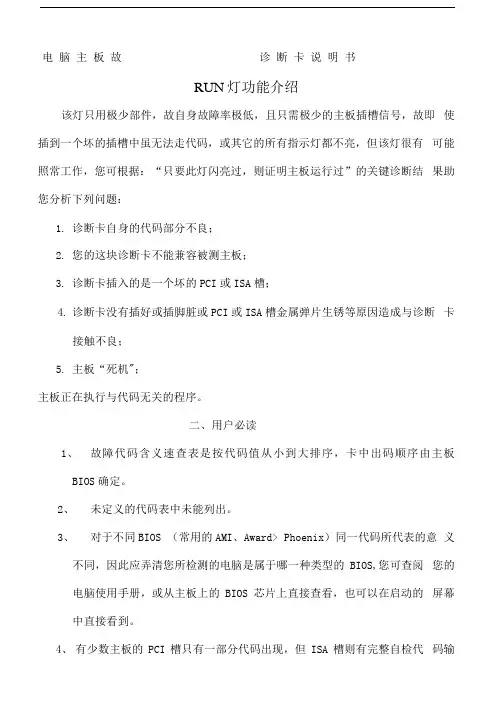

电脑主板故诊断卡说明书RUN灯功能介绍该灯只用极少部件，故自身故障率极低，且只需极少的主板插槽信号，故即使插到一个坏的插槽中虽无法走代码，或其它的所有指示灯都不亮，但该灯很有可能照常工作，您可根据：“只要此灯闪亮过，则证明主板运行过”的关键诊断结果助您分析下列问题：1.诊断卡自身的代码部分不良；2.您的这块诊断卡不能兼容被测主板；3.诊断卡插入的是一个坏的PCI或ISA槽；4.诊断卡没有插好或插脚脏或PCI或ISA槽金属弹片生锈等原因造成与诊断卡接触不良；5.主板“死机"；主板正在执行与代码无关的程序。

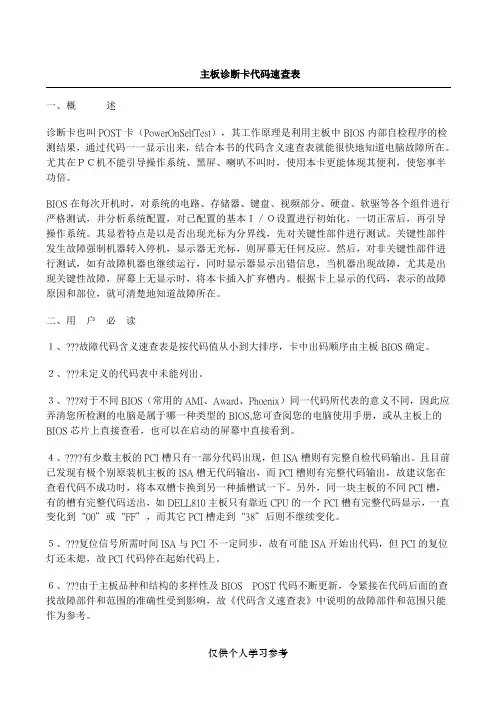

二、用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS确定。

2、未定义的代码表中未能列出。

3、对于不同BIOS （常用的AMI、Award> Phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。

4、有少数主板的PCI槽只有一部分代码出现，但ISA槽则有完整自检代码输出。

且目前己发现有极个别原装机主板的ISA槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU 的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。

5、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码,但PCI的复位灯还未熄，故PCI代码停在起始代码上。

6、由于主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。

7、根据经验：两位代码的卡用在PII 300 以下的主板中可信，而用在PII300以上的板中会死机、不走码或出假码，故建议您购买PI0050 型四位代码的卡，该卡到目前为止，还没有收到过用户的不良反映。

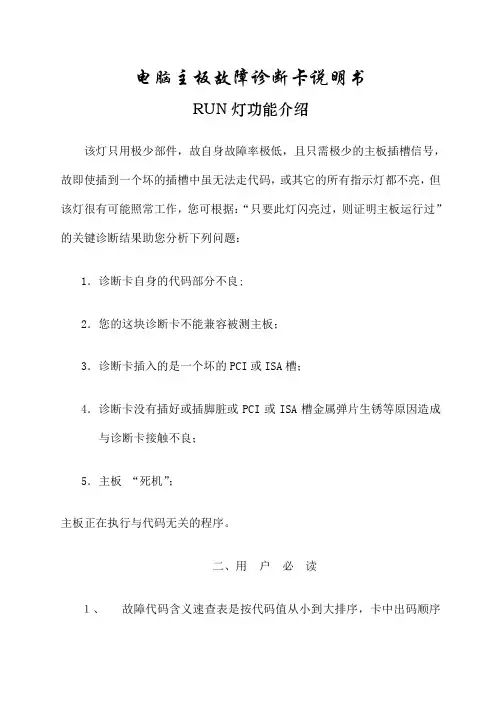

电脑主板故障诊断卡说明书RUN灯功能介绍该灯只用极少部件，故自身故障率极低，且只需极少的主板插槽信号，故即使插到一个坏的插槽中虽无法走代码，或其它的所有指示灯都不亮，但该灯很有可能照常工作，您可根据：“只要此灯闪亮过，则证明主板运行过”的关键诊断结果助您分析下列问题：1．诊断卡自身的代码部分不良;2．您的这块诊断卡不能兼容被测主板；3．诊断卡插入的是一个坏的PCI或ISA槽；4．诊断卡没有插好或插脚脏或PCI或ISA槽金属弹片生锈等原因造成与诊断卡接触不良；5．主板“死机”；主板正在执行与代码无关的程序。

二、用户必读１、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS确定。

２、未定义的代码表中未能列出。

３、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。

４、有少数主板的PCI槽只有一部分代码出现，但ISA槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如 DELL810主板只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。

５、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上。

６、由于主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。

7、根据经验：两位代码的卡用在PⅡ300 以下的主板中可信，而用在PⅡ300以上的板中会死机、不走码或出假码，故建议您购买PI0050型四位代码的卡，该卡到目前为止，还没有收到过用户的不良反映。

7、根据经验：两位代码的卡用在PⅡ300???以下的主板中可信，而用在PⅡ300以上的板中会死机、不走码或出假码，故建议您购买PI0050?型四位代码的卡，该卡到目前为止，还没有收到过用户的不良反映。

三、十六进制字符表十进制???0???1???2???3???4???5???6???7???8???9???10???11???12???13???14???15十六进制????0???1???2???3???4???5???6???7???8???9???A???B???C???D???E???F诊断卡显示????????????????????????????????????????????????五、指示灯功能速查表灯名???信号名称???说明RUN???主板运行???若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK???总线时钟???不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK 信号坏。

BIOS???基本输入输出???主板运行时对BIOS有读操作时就闪亮。

IRDY???主设备准备好???有IRDY信号时才闪亮，否则不亮。

OSC???振荡???是ISA槽的主振信号，空板通电则应常亮，否则主板的晶体振荡电路不工作，而无OSC信号。

FRAME???帧周期???PCI槽有循环帧信号时灯才闪亮，平时常亮。

RST???复位RESET???开机或按了RESET开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针错接到加速开关或错接了短路，或复位电路坏。

12V???电源???空板上电即应常亮，否则无此电压或主板有短路。

-12V???电源???同上。

5V???电源???同上。

?代码?Award??BIOS?Ami??BIOS?Phoenix??BIOS或Tandy?3000?BIOS00?.??已显示系统的配置；即将控制INI19引导装入。

?.01??处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。

②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。

③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。

2、本表是按代码值从小到大排序，卡中出码顺序不定。

3、未定义的代码表中未列出。

4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。

5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。

6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。

代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

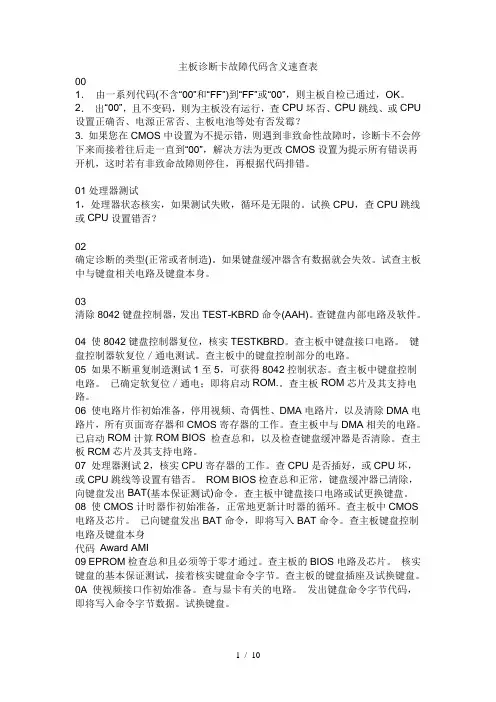

主板诊断卡故障代码含义速查表001．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。

2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU 设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。

01处理器测试1，处理器状态核实，如果测试失败，循环是无限的。

试换CPU，查CPU跳线或CPU设置错否？02确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

试查主板中与键盘相关电路及键盘本身。

03清除8042键盘控制器，发出TEST-KBRD命令(AAH)。

查键盘内部电路及软件。

04 使8042键盘控制器复位，核实TESTKBRD。

查主板中键盘接口电路。

键盘控制器软复位／通电测试。

查主板中的键盘控制部分的电路。

05 如果不断重复制造测试1至5，可获得8042控制状态。

查主板中键盘控制电路。

已确定软复位／通电；即将启动ROM.。

查主板ROM芯片及其支持电路。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。

查主板中与DMA相关的电路。

已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。

查主板RCM芯片及其支持电路。

07 处理器测试2，核实CPU寄存器的工作。

查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。

查主板中键盘接口电路或试更换键盘。

08 使CMOS计时器作初始准备，正常地更新计时器的循环。

查主板中CMOS 电路及芯片。

已向键盘发出BAT命令，即将写入BAT命令。

查主板键盘控制电路及键盘本身代码Award AMI09 EPROM检查总和且必须等于零才通过。

电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。

②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。

③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。

2、本表是按代码值从小到大排序，卡中出码顺序不定。

3、未定义的代码表中未列出。

4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。

5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。

6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。

代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

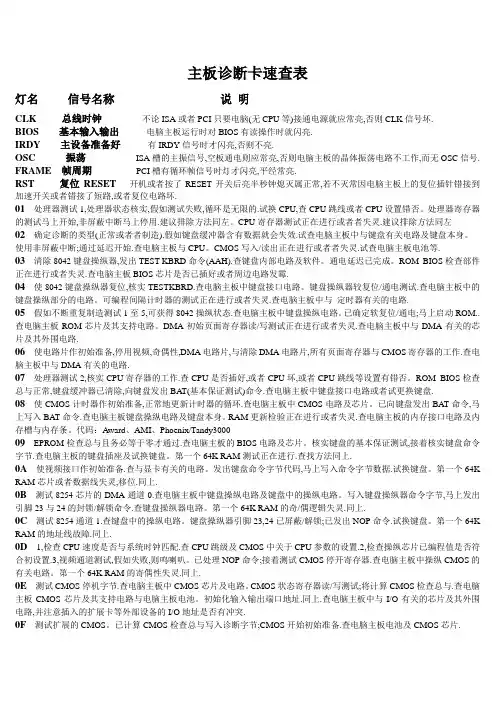

主板诊断卡速查表灯名信号名称说明CLK 总线时钟不论ISA或者PCI只要电脑(无CPU等)接通电源就应常亮,否则CLK信号坏.BIOS 基本输入输出电脑主板运行时对BIOS有读操作时就闪亮.IRDY 主设备准备好有IRDY信号时才闪亮,否则不亮.OSC 振荡ISA槽的主振信号,空板通电则应常亮,否则电脑主板的晶体振荡电路不工作,而无OSC信号. FRAME 帧周期PCI槽有循环帧信号时灯才闪亮,平经常亮.RST 复位RESET开机或者按了RESET开关后亮半秒钟熄灭属正常,若不灭常因电脑主板上的复位插针错接到加速开关或者错接了短路,或者复位电路坏.01处理器测试1,处理器状态核实,假如测试失败,循环是无限的.试换CPU,查CPU跳线或者CPU设置错否。

处理器寄存器的测试马上开始,非屏蔽中断马上停用.建议排除方法同左。

CPU寄存器测试正在进行或者者失灵.建议排除方法同左02确定诊断的类型(正常或者者制造).假如键盘缓冲器含有数据就会失效.试查电脑主板中与键盘有关电路及键盘本身。

使用非屏蔽中断;通过延迟开始.查电脑主板与CPU。

CMOS写入/读出正在进行或者者失灵.试查电脑主板电池等.03清除8042键盘操纵器,发出TEST-KBRD命令(AAH).查键盘内部电路及软件。

通电延迟已完成。

ROM BIOS检查部件正在进行或者失灵.查电脑主板BIOS芯片是否已插好或者周边电路发霉.04使8042键盘操纵器复位,核实TESTKBRD.查电脑主板中键盘接口电路。

键盘操纵器较复位/通电测试.查电脑主板中的键盘操纵部分的电路。

可编程间隔计时器的测试正在进行或者失灵.查电脑主板中与定时器有关的电路.05假如不断重复制造测试1至5,可获得8042操纵状态.查电脑主板中键盘操纵电路。

已确定软复位/通电;马上启动ROM..查电脑主板ROM芯片及其支持电路。

DMA初始页面寄存器读/写测试正在进行或者失灵.查电脑主板中与DMA有关的芯片及其外围电路.06使电路片作初始准备,停用视频,奇偶性,DMA电路片,与清除DMA电路片,所有页面寄存器与CMOS寄存器的工作.查电脑主板中与DMA有关的电路.07处理器测试2,核实CPU寄存器的工作.查CPU是否插好,或者CPU坏,或者CPU跳线等设置有错否。

AMI BIOS1短内存刷新失败2短内存ECC较验错误3短系统基本内存(第1个64K)检查失败4短系统时钟出错5短中央处理器(CPU)错误6短键盘控制器错误7短系统实模式错误，不能切换到保护模式8短显示内存错误(显示内存可能坏了)9短ROM BIOS检验和错误1长3短内存错误(内存损坏，请更换)1长8短显示测试错误(显示器数据线松了或显示卡插不稳) Award BIOS1短系统正常boot机2短常规错误，请进入CMOS SETUP重新设置不正确的选项1长1短RAM或主板出错1长2短显示错误(显示器或显示卡)1长3短键盘控制器错误1长9短主板FlashRAM或EPROM错误（BIOS损坏）不断地响(长声) 内存插不稳或损坏不停地响电源,显示器未和显示卡连接好重复短响电源无声音无显示电源Phoenix BIOS1短系统正常boot机3短系统加电自检初始化(POST)失败1短1短2短主板错误（主板损坏，请更换）1短1短3短主板电池没电或CMOS损坏1短1短4短ROM BIOS校验出错1短2短1短系统实时时钟有问题1短2短2短DMA通道初始化失败1短2短3短DMA通道页寄存器出错1短3短1短内存通道刷新错误（问题范围为所有的内存）1短3短2短基本内存出错（内存损坏或RAS设置错误）1短3短3短基本内存错误（很可能是DIMM0槽上的内存损坏）1短4短1短基本内存某一地址出错1短4短2短系统基本内存(第1个64K)有奇偶校验错误1短4短3短EISA总线时序器错误1短4短4短EISA NMI口错误2短1短1短系统基本内存(第1个64K)检查失败3短1短1短第1个DMA控制器或寄存器出错3短1短2短第2个DMA控制器或寄存器出错3短1短3短主中断处理寄存器错误3短1短4短副中断处理寄存器错误3短2短4短键盘时钟有问题,在CMOS中重新设置成Not Installed来跳过POST3短3短4短显示卡RAM出错或无RAM,不属于致命错误3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏3短4短3短未发现显示卡的ROM BIOS4短2短1短系统实时时钟错误4短2短2短系统启动错误，CMOS设置不当或BIOS损坏4短2短3短键盘控制器(8042)中的Gate A20开关有错,BIOS不能切换到保护模式4短2短4短保护模式中断错误4短3短1短内存错误（内存损坏或RAS设置错误）4短3短3短系统第二时钟错误4短3短4短实时时钟错误4短4短1短串行口(COM口、鼠标口)故障4短4短2短并行口（LPT口、打印口）错误4短4短3短数字协处理器（8087、80287、80387、80487）出错主板故障诊断卡指示灯功能速查表灯名灯名信号名称说明RUN 主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
