2.实验二、路由器的日常维护与管理(详解版)

网络路由技术的故障排除与维护方法详解在现今互联网高速发展的时代，网络已经成为人们生活中不可或缺的一部分。

而网络路由技术则是实现互联网连接的关键。

然而，由于网络环境的复杂性以及各种设备和协议之间的兼容性问题，网络路由技术可能会出现故障。

本文将详细讨论网络路由技术的故障排除与维护方法。

首先，我们需要了解网络路由故障的一般分类。

一种常见的故障是链路故障，即物理链路上的连接中断。

这可能是由于设备故障、电缆损坏或电源故障等原因引起的。

此外，还有可能出现路由表错误、配置错误或软件故障等逻辑故障。

为了排除这些故障，我们需要采取一系列的维护措施。

在排查链路故障时，我们首先要检查物理连接。

我们可以通过检查设备的指示灯状态、电缆连接、电源状态等方式来确认设备是否正常工作。

如果链路故障是由损坏的电缆引起的，我们需要更换新的电缆。

如果发现设备故障，我们需要联系供应商解决问题。

当涉及到逻辑故障时，首要任务是检查路由表是否正确。

路由表是路由器用于决定数据包传输路径的重要依据。

如果路由表中出现错误的路由项，可能会导致数据包无法正确转发。

为了排除这种故障，我们可以使用命令行界面或者网络管理软件来检查和修改路由表。

此外，还可以使用一些网络调试工具，如traceroute命令或ping命令，来检查是否存在丢包或延迟等问题。

配置错误也是导致路由故障的常见原因之一。

在配置网络设备时，一个小小的错误可能会导致整个网络无法正常工作。

因此，在配置之前，我们要仔细检查每一项配置，确保其正确性。

为了简化配置过程并减少错误，我们可以使用自动化配置工具，如Ansible或Puppet。

这些工具可以帮助我们实现一致性配置，并自动化部署配置更改。

另外，软件故障也是导致路由故障的潜在原因。

路由器的操作系统可能存在漏洞或错误，这可能会导致路由器崩溃或无法正常工作。

为了排除这种故障，我们可以通过升级操作系统或者应用补丁来修复已知的漏洞。

此外，定期备份路由器的配置和操作系统，并建立故障恢复计划，以便在发生故障时能够快速恢复网络运行。

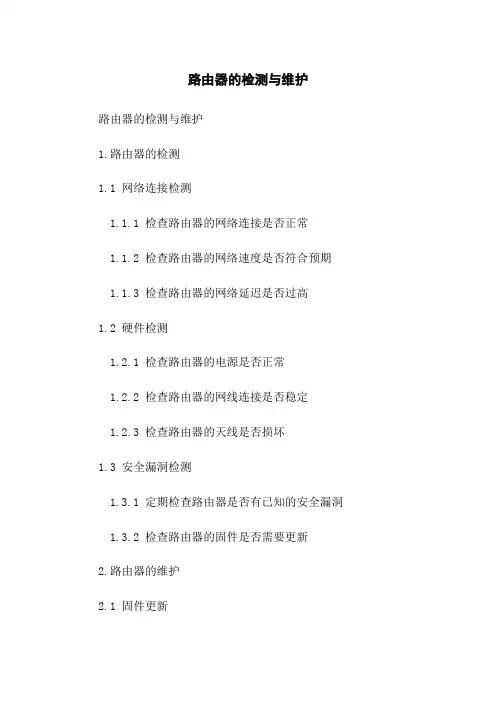

路由器的检测与维护路由器的检测与维护1.路由器的检测1.1 网络连接检测1.1.1 检查路由器的网络连接是否正常1.1.2 检查路由器的网络速度是否符合预期 1.1.3 检查路由器的网络延迟是否过高1.2 硬件检测1.2.1 检查路由器的电源是否正常1.2.2 检查路由器的网线连接是否稳定1.2.3 检查路由器的天线是否损坏1.3 安全漏洞检测1.3.1 定期检查路由器是否有已知的安全漏洞1.3.2 检查路由器的固件是否需要更新2.路由器的维护2.1 固件更新2.1.1 查找并最新的固件版本2.1.2 定期升级路由器的固件以修复安全漏洞并提升性能2.2 密码管理2.2.1 设置强密码以保护路由器的管理界面2.2.2 定期更改密码以降低被的风险2.3 路由器配置备份2.3.1 定期备份路由器的配置文件2.3.2 存储备份文件在安全的位置以防止丢失或损坏2.4 清理和优化2.4.1 清理无用的网络设置和规则2.4.2 优化路由器的无线信号覆盖范围2.5 定期检测与修复网络问题2.5.1 检测网络中断的原因并解决问题2.5.2 检测网络速度慢的原因并采取相应措施本文档涉及附件：2.路由器固件更新指南3.路由器配置备份工具本文所涉及的法律名词及注释：1.网络连接 - 指计算机与计算机或计算机与外部网络之间的连接通道。

2.网络速度 - 指数据在网络中传输的速率，通常以兆字节/秒或千兆字节/秒为单位。

3.网络延迟 - 指数据在网络中传输所需的时间延迟，通常以毫秒为单位。

4.安全漏洞 - 指可能被黑客利用的系统或应用程序中的弱点或错误。

5.固件 - 指嵌入式系统中的软件代码，包括操作系统和设备驱动程序。

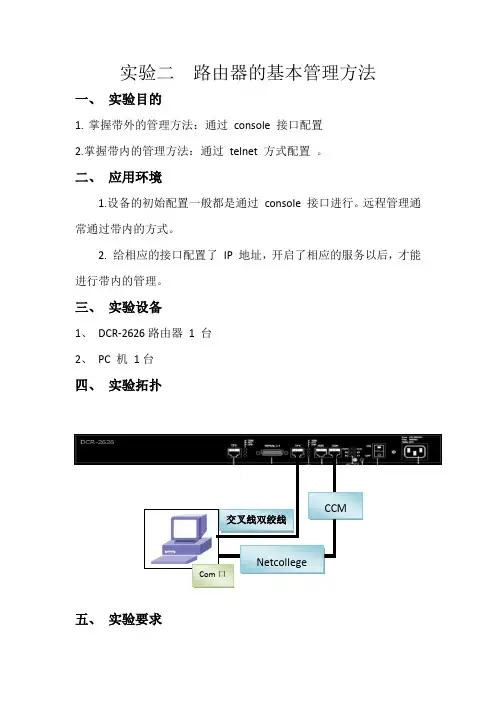

实验二路由器的基本管理方法一、实验目的1.掌握带外的管理方法：通过console 接口配置2.掌握带内的管理方法：通过telnet 方式配置。

二、应用环境1.设备的初始配置一般都是通过console 接口进行。

远程管理通常通过带内的方式。

2. 给相应的接口配置了IP 地址，开启了相应的服务以后，才能进行带内的管理。

三、实验设备1、DCR-2626路由器1 台2、PC 机1台四、实验拓扑五、实验要求DCR-2626 Console口与PC机COM口使用Console线连接；F0/0口与PC机网卡使用交叉双绞线连接。

六、实验步骤1.带外管理方法：（本地管理）1)使用Netcollege系统连入路由器2)打开IE浏览器，输入Netcollege地址10.2.136.120，进入如下界面：3)使用登陆账号登陆，选择课堂实验，如下图：4)选择相应实验室中的实验一，出现如下界面：5)此时，右键单击设备图片，选择登录设备，并回车：路由器 CLI 界面（命令行界面）2. 按回车键进入用户配置模式。

DCR-1702 系列路由器出厂时没有定义密码，用户按回车键直接进入普通用户模式，可以使用权限允许范围内的命令，需要帮助可以随时键入“？”，输入enable,敲回车则进入超级用户模式。

这时候用户拥有最大权限，可以任意配置，需要帮助可以随时键入“？”。

带内远程管理方法：（Telnet 方式）3.设置路由器以太网接口地址并验证Router>enable ！进入特权模式Router #config ！进入全局配置模式Router_config#interface f0/0 ！进入接口模式Router_config_f0/0#ip address 192.168.2.1 255.255.255.0 ！设置IP 地址Router_config_f0/0#no shutdown验证配置Router-#show interface f0/0 ！验证4. 配置PC的IP地址，测试连通性使用ping命令验证连通性：5. 在PC 机上telnet 到路由器：为了保证安全性，路由器中所有的telnet用户必须通过验证才可以进入路由器配置界面，在DCR系列路由器中，系统支持使用本地或其他验证数据库对telnet用户进行验证，具体过程如下：1)设置用户名及登录密码，本例设置用户名为test，密码是123456：Router_config#username test privilege 15 password 123456 （privilege 为设置用户权限级，共0-15，此处设为最高级权限）2)创建一个新的登录验证方法，命名为test_login，使用本地数据库验证连接。

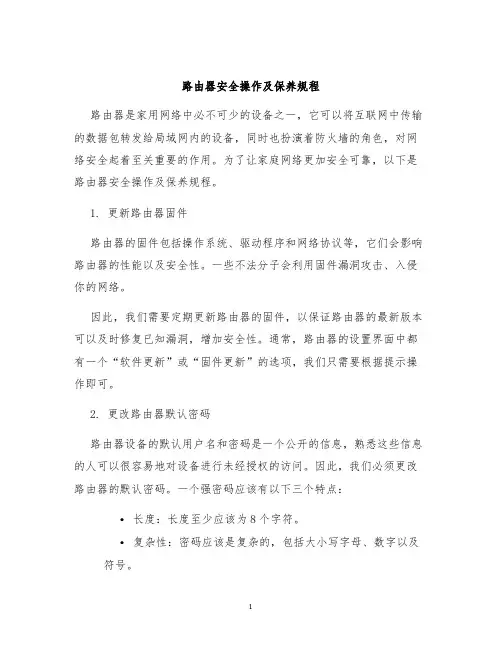

路由器安全操作及保养规程路由器是家用网络中必不可少的设备之一，它可以将互联网中传输的数据包转发给局域网内的设备，同时也扮演着防火墙的角色，对网络安全起着至关重要的作用。

为了让家庭网络更加安全可靠，以下是路由器安全操作及保养规程。

1. 更新路由器固件路由器的固件包括操作系统、驱动程序和网络协议等，它们会影响路由器的性能以及安全性。

一些不法分子会利用固件漏洞攻击、入侵你的网络。

因此，我们需要定期更新路由器的固件，以保证路由器的最新版本可以及时修复已知漏洞，增加安全性。

通常，路由器的设置界面中都有一个“软件更新”或“固件更新”的选项，我们只需要根据提示操作即可。

2. 更改路由器默认密码路由器设备的默认用户名和密码是一个公开的信息，熟悉这些信息的人可以很容易地对设备进行未经授权的访问。

因此，我们必须更改路由器的默认密码。

一个强密码应该有以下三个特点：•长度：长度至少应该为8个字符。

•复杂性：密码应该是复杂的，包括大小写字母、数字以及符号。

•不易猜测：避免使用常见的个人信息或最常用的密码。

更改路由器密码的操作非常简单：在路由器设置页面中，找到密码设置选项，输入新的密码并保存即可。

3. 限制路由器接入我们应该只允许我们信任的设备连接到路由器，以避免未经授权的设备接入你的家庭网络。

在路由器设置界面中，可以选择启用MAC地址过滤，并输入要允许的设备MAC地址。

MAC地址是每台设备的唯一标识符。

启用MAC地址过滤后，只有已授权的设备可以接入你的路由器。

4. 关闭路由器的远程管理功能很多路由器设备都提供远程管理功能，即可以通过互联网远程管理路由器设备。

这种功能虽然方便，但同时也存在着安全隐患。

熟悉远程管理的攻击者，可以通过骇客技巧，攻击路由器并获取用户的机要信息。

因此，为了安全起见，建议关闭路由器的远程管理功能。

5. 保护路由器设备路由器设备是网络安全的关键，因此我们应该妥善保护它。

从以下三个方面来保护路由器设备：•防尘：由于路由器通常会放置在一个角落或在某个较低的地方，因此当你擦地板或拖地时，应保持路由器设备的干净。

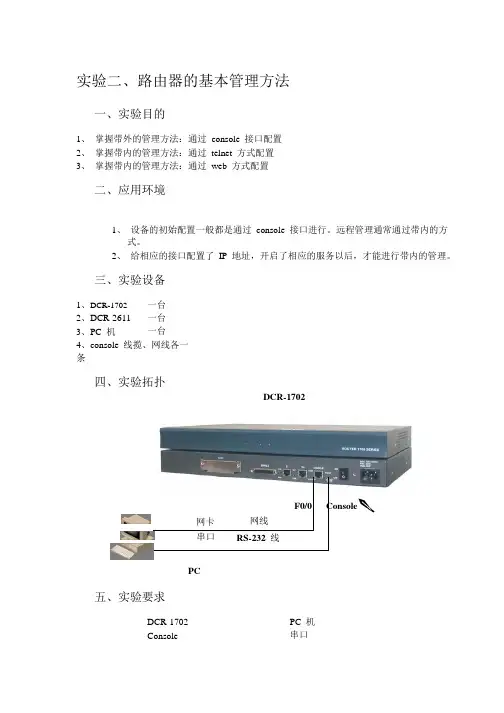

实验二、路由器的基本管理方法一、实验目的1、 掌握带外的管理方法：通过 console 接口配置2、 掌握带内的管理方法：通过 telnet 方式配置3、 掌握带内的管理方法：通过 web 方式配置二、应用环境1、 设备的初始配置一般都是通过 console 接口进行。

远程管理通常通过带内的方式。

2、 给相应的接口配置了 IP 地址，开启了相应的服务以后，才能进行带内的管理。

三、实验设备1、DCR-1702 一台2、DCR-2611 一台3、PC 机一台 4、console 线揽、网线各一条四、实验拓扑网卡 串口DCR-1702F0/0 Console网线 RS-232 线五、实验要求PCDCR-1702 ConsolePC 机 串口F0/0 192.168.2.1网卡192.168.2.2六、实验步骤带外管理方法：（本地管理）第一步：将配置线的一端与路由器的Console 口相连，另一端与PC 的串口相连，如上图所示。

第二步：在PC 上运行终端仿真程序。

点击“开始”，找到“程序”，选择“附件”下的“通讯”，运行“超级终端”程序，同时需要设置终端的硬件参数（包括串口号）：波特率：9600数据位：8奇偶校验：无停止位：1流控：无第三步：路由器加电，超级终端会显示路由器自检信息，自检结束后出现命令提示“Press RETURN to get start ed”。

System Bootstrap, Version 0.1.8Serial num:8IRT01V11B01000054 ,ID num:000847Copyright (c) 1996-2000 by China Digitalchina CO.LTDDCR-1700 Processor MPC860T @ 50MhzThe current time: 2067-9-12 6:31:30Loading DCR-1702.bin......Start Decompress DCR-1702.bin##################################################################################################################################################################################################################################################################################################### Decompress 3587414 byte,Please wait system up..Digitalchina Internetwork Operating System SoftwareDCR-1700 Series Software , Version 1.3.2E, RELEASE SOFTWARESystem start up OKRouter console 0 is now availablePress RETURN to get started第四步：按回车键进入用户配置模式。

路由器配置管理及维护方法制定在现代网络通信中，路由器发挥着至关重要的作用。

它们连接不同的网络，并负责转发数据包，使得信息能够流动和传递。

为了保证网络的正常运行，我们需要进行路由器的配置管理和维护。

本文将介绍一些常用的方法和技巧，以帮助管理员有效地管理和维护路由器。

一、备份和恢复配置文件为了防止配置文件丢失或损坏导致网络中断，管理员应定期备份路由器的配置文件。

通过备份，我们可以随时恢复到先前的配置状态，并减少因配置更改导致的风险。

备份配置文件的方法通常是通过登录路由器的管理界面，选择相应的选项进行导出和保存。

二、定期更新固件和软件路由器的固件和软件是需要及时更新的。

厂商通常会发布更新版本来修复漏洞、增加新功能或提高性能。

管理员应定期检查并下载适当的固件和软件更新，并按照厂商提供的指南进行安装。

在更新之前，应该先备份现有的配置文件，以防止升级过程中的意外情况发生。

三、设置强密码和访问控制列表为了保护路由器免受未授权的访问，管理员应设置强密码以及访问控制列表（ACL）。

强密码应包括字母、数字和特殊字符，并且长度应在8个字符以上。

访问控制列表可以限制允许访问路由器的IP地址或特定的网络段，帮助阻止潜在的攻击者。

四、监控网络流量和日志记录通过监控网络流量和日志记录，管理员可以及时检测异常活动并采取适当的措施。

路由器通常提供流量监控和日志记录功能，可以记录网络连接、数据包传输和路由信息等重要数据。

管理员应该经常检查和分析这些信息，以发现任何异常或潜在的安全问题。

五、配置安全协议和服务为了增强路由器的安全性，管理员应配置适当的安全协议和服务。

例如，启用SSH（Secure Shell）协议可以加密管理会话，防止信息被窃听和篡改。

在可能的情况下，应使用HTTPS来进行远程管理，以确保通信的安全性。

六、定期更新防火墙规则防火墙是保护网络免受外部攻击的重要组成部分。

管理员应定期检查防火墙规则，并对其进行更新和优化。

第3单元：实训-路由器管理1. 简介本文档旨在介绍实训项目中的路由器管理内容。

在本单元中，我们将研究如何管理和配置路由器，以确保网络的正常运行和安全性。

2. 路由器管理步骤以下是路由器管理的基本步骤：步骤一：连接到路由器首先，确保您已经正确地连接到路由器。

使用网线将您的计算机连接到路由器的LAN口，或者通过Wi-Fi连接到路由器的无线网络。

步骤二：访问路由器管理界面打开您的网络浏览器，输入路由器的IP地址。

通常，路由器的IP地址为192.168.1.1或192.168.0.1，但可能会因品牌和型号的不同而有所变化。

如果您不确定路由器的IP地址，可以查找路由器的用户手册或通过其他方式获取。

步骤三：登录路由器管理界面输入路由器管理界面的用户名和密码。

如果您是第一次登录，默认的用户名和密码可能是admin/admin或admin/password，但请注意这可能因型号而有所不同。

如果您已经更改了用户名和密码，使用您的自定义凭据进行登录。

步骤四：配置路由器设置一旦登录成功，您将进入路由器管理界面。

在这里，您可以配置路由器的各种设置，包括网络连接、安全性和无线设置等。

根据您的需求进行相应的配置，并确保保存所做的更改。

步骤五：保存并重启路由器在您完成所有配置后，记得保存更改并重启路由器。

这将使配置生效并确保路由器以新的设置重新启动。

3. 路由器管理的注意事项在进行路由器管理时，需要注意以下事项：- 确保您只在必要时更改路由器的设置，并且对所做的更改有明确的理解。

- 不要共享您的路由器管理凭据给其他人。

- 定期检查和更新路由器的固件，以确保最新的安全性和功能。

- 根据需要配置路由器的防火墙和安全设置，以防止未经授权的访问和恶意活动。

以上是路由器管理的基本步骤和注意事项。

通过适当的管理和配置，您可以确保路由器的正常运行和网络的安全性。

如需更多帮助，请参考路由器的用户手册或咨询相关专业人员。

以上内容供参考，具体操作请根据实际情况和设备要求进行。

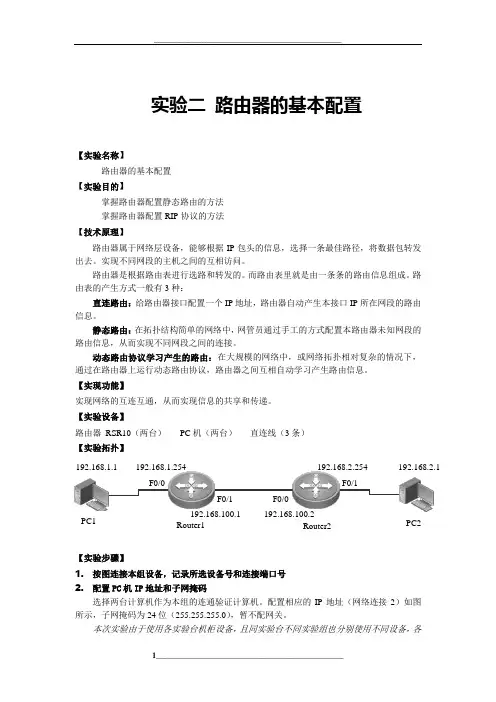

实验二 路由器的基本配置【实验名称】路由器的基本配置 【实验目的】掌握路由器配置静态路由的方法 掌握路由器配置RIP 协议的方法 【技术原理】路由器属于网络层设备，能够根据IP 包头的信息，选择一条最佳路径，将数据包转发出去。

实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的。

而路由表里就是由一条条的路由信息组成。

路由表的产生方式一般有3种：直连路由：给路由器接口配置一个IP 地址，路由器自动产生本接口IP 所在网段的路由信息。

静态路由：在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。

动态路由协议学习产生的路由：在大规模的网络中，或网络拓扑相对复杂的情况下，通过在路由器上运行动态路由协议，路由器之间互相自动学习产生路由信息。

【实现功能】实现网络的互连互通，从而实现信息的共享和传递。

【实验设备】路由器 RSR10（两台） PC 机（两台）直连线（3条）【实验拓扑】【实验步骤】1. 按图连接本组设备，记录所选设备号和连接端口号2. 配置PC 机IP 地址和子网掩码选择两台计算机作为本组的连通验证计算机。

配置相应的IP 地址（网络连接2）如图所示，子网掩码为24位（255.255.255.0），暂不配网关。

本次实验由于使用各实验台机柜设备，且同实验台不同实验组也分别使用不同设备，各F0/1F0/0F0/0PC1 PC2Router1Router2F0/1192.168.1.1192.168.1.254 192.168.2.1192.168.2.254192.168.100.1192.168.100.2组间设备均不连通，所以各组可按实验拓扑图做相同地址的配置，不需要转换。

3.两台机器互相Ping，记录并分析结果4.配置路由器端口地址使用第三台PC作为配置计算机，打开浏览器，通过RCMS配置本组路由设备。

配置Router1：Router1> en 14 !进入14级特权模式Router1# configure terminal !进入全局配置模式Router1(config)# interface fastethernet 0/0 !进入端口配置模式Router1(config-if)# ip address 192.168.1.254 255.255.255.0 !配置端口的IP地址和子网掩码Router1(config-if)# no shutdown !开启该端口Router1(config)# interface fastethernet 0/1Router1(config-if)# ip address 192.168.100.1 255.255.255.0Router1(config-if)# no shutdown同理配置Router2，步骤此处省略。

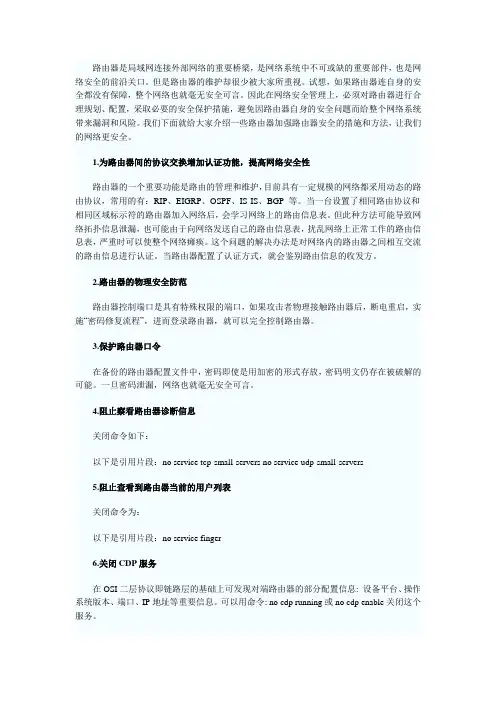

路由器是局域网连接外部网络的重要桥梁，是网络系统中不可或缺的重要部件，也是网络安全的前沿关口。

但是路由器的维护却很少被大家所重视。

试想，如果路由器连自身的安全都没有保障，整个网络也就毫无安全可言。

因此在网络安全管理上，必须对路由器进行合理规划、配置，采取必要的安全保护措施，避免因路由器自身的安全问题而给整个网络系统带来漏洞和风险。

我们下面就给大家介绍一些路由器加强路由器安全的措施和方法，让我们的网络更安全。

1.为路由器间的协议交换增加认证功能，提高网络安全性路由器的一个重要功能是路由的管理和维护，目前具有一定规模的网络都采用动态的路由协议，常用的有：RIP、EIGRP、OSPF、IS-IS、BGP 等。

当一台设置了相同路由协议和相同区域标示符的路由器加入网络后，会学习网络上的路由信息表。

但此种方法可能导致网络拓扑信息泄漏，也可能由于向网络发送自己的路由信息表，扰乱网络上正常工作的路由信息表，严重时可以使整个网络瘫痪。

这个问题的解决办法是对网络内的路由器之间相互交流的路由信息进行认证。

当路由器配置了认证方式，就会鉴别路由信息的收发方。

2.路由器的物理安全防范路由器控制端口是具有特殊权限的端口，如果攻击者物理接触路由器后，断电重启，实施“密码修复流程”，进而登录路由器，就可以完全控制路由器。

3.保护路由器口令在备份的路由器配置文件中，密码即使是用加密的形式存放，密码明文仍存在被破解的可能。

一旦密码泄漏，网络也就毫无安全可言。

4.阻止察看路由器诊断信息关闭命令如下：以下是引用片段：no service tcp-small-servers no service udp-small-servers5.阻止查看到路由器当前的用户列表关闭命令为：以下是引用片段：no service finger6.关闭CDP服务在OSI二层协议即链路层的基础上可发现对端路由器的部分配置信息: 设备平台、操作系统版本、端口、IP地址等重要信息。

路由器的维护与安全设置策略路由器是连接网络和局域网的关键设备，对网络的维护和安全设置具有重要意义。

以下是关于路由器的维护和安全设置策略的建议。

1. 定期更新固件：路由器的固件更新通常包含了厂商对已知的漏洞和安全问题的修复。

定期检查并及时更新路由器的固件是保证网络安全的重要举措。

2. 强密码设置：为路由器设置一个强密码是保护网络安全的基本步骤。

密码应该包含字母、数字和符号的组合，长度不少于8位，并定期更换密码。

3. 关闭不必要的服务：路由器通常会默认开启一些服务，例如远程管理和UPnP等，这些服务可能会给黑客提供攻击的机会。

关闭不必要的服务可以降低风险。

4. 启用网络防火墙：路由器通常都有内置的防火墙功能，启用防火墙可以过滤入站和出站的流量，增加网络的安全性。

5. 开启WPA2加密：无线网络是最容易受到攻击的部分之一，开启WPA2加密是保障无线网络安全的重要措施。

选择一个不易被破解的无线密码也是必要的。

6. 禁用远程管理：禁用远程管理可以避免黑客通过远程访问路由器的管理界面进行攻击。

如果确实需要远程管理，应该限制访问的IP地址范围，增加安全性。

7. 启用访客网络：访客网络是一个独立的无线网络，可以使访客在使用互联网的不会对内部网络产生风险。

启用访客网络可以分离内部网络和外部网络，提高安全性。

8. 监控网络流量：通过监控网络流量，可以及时发现异常行为和攻击，并进行相应的处理。

比如检查是否有大量的异常流量、慢速攻击、端口扫描等，及时采取措施防范攻击。

9. 定期备份配置：定期备份路由器的配置可以在发生故障或被黑客攻击时快速恢复路由器的设置。

备份的配置应保存在安全的地方，防止被黑客获取。

10. 更新和加强密码策略：除了路由器密码以外，还应当对网络中的其他设备、用户和应用程序等都采用强密码策略，并定期更换密码。

维护和安全设置路由器是网络安全的重要环节，以上策略可以帮助用户增加网络的安全性，减少被黑客攻击的风险。

路由器是局域网连接外部网络的重要桥梁，是网络系统中不可或缺的重要部件，也是网络安全的前沿关口。

但是路由器的维护却很少被大家所重视。

试想，如果路由器连自身的安全都没有保障，整个网络也就毫无安全可言。

因此在网络安全管理上，必须对路由器进行合理规划、配置，采取必要的安全保护措施，避免因路由器自身的安全问题而给整个网络系统带来漏洞和风险。

我们下面就给大家介绍一些路由器加强路由器安全的措施和方法，让我们的网络更安全。

1. 为路由器间的协议交换增加认证功能，提高网络安全性。

路由器的一个重要功能是路由的管理和维护，目前具有一定规模的网络都采用动态的路由协议,常用的有：RIP、EIGRP、OSPF、IS-IS、BGP等。

当一台设置了相同路由协议和相同区域标示符的路由器加入网络后，会学习网络上的路由信息表。

但此种方法可能导致网络拓扑信息泄漏，也可能由于向网络发送自己的路由信息表，扰乱网络上正常工作的路由信息表，严重时可以使整个网络瘫痪。

这个问题的解决办法是对网络内的路由器之间相互交流的路由信息进行认证。

当路由器配置了认证方式，就会鉴别路由信息的收发方。

2. 路由器的物理安全防范。

路由器控制端口是具有特殊权限的端口，如果攻击者物理接触路由器后，断电重启，实施“密码修复流程”，进而登录路由器，就可以完全控制路由器。

3. 保护路由器口令。

在备份的路由器配置文件中，密码即使是用加密的形式存放，密码明文仍存在被破解的可能。

一旦密码泄漏，网络也就毫无安全可言。

4. 阻止察看路由器诊断信息。

关闭命令如下：no service tcp-small-servers no service udp-small-servers5. 阻止查看到路由器当前的用户列表。

关闭命令为：no service finger。

6. 关闭CDP服务。

在OSI二层协议即链路层的基础上可发现对端路由器的部分配置信息: 设备平台、操作系统版本、端口、IP地址等重要信息。

实验二了解路由器实验目的：通过观察路由器接口，了解各接口的作用。

实验设备：网络实验室（具有网络交换设备）。

实验内容：1、观察并记录实验室内的路由器型号，以及所有的接口信息。

2、上网搜索该路由器的性能，并着重了解路由器各接口的作用。

作业2：写出你查询的一款路由器的型号以及接口信息。

路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。

同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。

路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。

路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。

1. 路由器配置接口路由器的配置端口有两个，分别是“Console”和“AUX”，“Console”通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而“AUX”是用于路由器的远程配置连接用的。

Console端口Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序（如Windows下的“超级终端”）进行路由器本地配置。

路由器的Console端口多为RJ-45端口。

从路由器的控制口（RJ45）到电脑的COM1串行通讯端口（DB9）用反序双绞线进行连接，同样的中间要有一个RJ45到DB9的接口适配器。

我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。

AUX端口AUX端口为异步端口，主要用于远程配置，也可用于拔号连接，还可通过收发器与MODEM进行连接。

辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。

它有以下功能：（1）远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。

（2）拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。

路由器基础配置及维护方法路由器是连接不同网络的设备，它能将数据包从源网络路由到目标网络。

在我们日常使用中，常常会遇到路由器的基础配置与维护问题。

本文将介绍路由器的基础配置方法以及常见的维护技巧。

一、基础配置1. 登录路由器管理界面通过浏览器输入路由器的IP地址，例如192.168.1.1，进入登录界面。

输入正确的用户名和密码，即可登录路由器的管理界面。

2. 修改默认密码登录成功后，为了增强安全性，首要任务是修改默认密码。

通常在系统设置或安全设置选项中进行修改，选择一个强密码并定期更换。

3. 配置网络名称（SSID）在无线设置中找到网络名称（SSID）选项，为你的网络起一个易于辨识的名字，并可以设置加密方式保护网络安全。

4. 设置无线加密打开无线安全设置，选择适合的加密方式，如WPA2-PSK，在密码一栏输入复杂的密码。

这样可以防止他人未经授权使用你的网络。

5. DHCP设置在局域网设置或无线设置中找到DHCP选项，启用DHCP功能，使路由器自动分配IP地址给连接路由器的设备。

6. 端口转发与DMZ如果你需要远程访问内部服务器或安装网络摄像头等设备时，需要进行端口转发或配置DMZ以使其安全并可访问。

7. 更新路由器固件前往路由器官方网站，检查是否有最新版本的固件可用。

固件更新能够提升路由器的稳定性和安全性。

二、维护方法1. 定期更换路由器密码定期更换路由器的登录密码和无线密码，以防止他人侵入你的网络。

2. 定时重启路由器不定期重启路由器有助于释放系统资源，避免路由器运行缓慢。

3. 配置访问控制在路由器设置中开启访问控制，限制连接到你的网络的设备，避免不明身份的设备访问你的网络。

4. 检查路由器安全漏洞定期扫描路由器，尤其是端口，以检查是否存在安全漏洞。

如果发现漏洞，请及时升级固件或采取其他安全措施。

5. 避免路由器过热放置路由器时，确保通风良好，避免过度堆积物体，以免影响散热。

6. 定期备份配置备份路由器的配置文件可以在意外情况下恢复设置，防止重要数据的丢失。

实验二、路由器的日常维护与管理1、实验目的通过本实验可以：1)掌握路由接口IP地址的配置及接口的激活2)掌握telnet的使用及配置3)熟悉CDP的使用及配置4)了解基本的debug调试命令5)理解并实现设备之间的桥接6)绘制基本的网络拓扑图7)掌握数据通信的可达性测试8)掌握路由器的密码恢复步骤9)熟悉TFTP服务器的使用10)掌握路由器配置文件的备份与恢复11)掌握路由器IOS文件的备份、升级和恢复2、拓扑结构路由器的日常维护与管理拓扑3、实验需求1)设置主机名，并关闭域名解析、关闭同步、关闭控制台超时2)使用相关命令查看当前配置信息，并保存当前的配置文件3)桥接PC到机架路由器，配置路由器接口的IP地址，开启接口并测试路由器与本机的连通性，开启debug观察现象4)使用TFTP传送文件，分别实现拷贝路由器的配置文件到TFTP服务器和从TFTP服务器导入配置文件到路由器a)将当前配置文件保存到本机，并在本机打开并修改所保存的配置文件b)将当前配置文件保存到同学电脑c)将保存在本机的配置文件导入所使用的设备d)将同学保存的配置文件导入所使用的设备e)注意观察导入配置文件时设备提示信息的变化5)使用TFTP备份路由器的IOS文件6)IOS文件的升级和灾难恢复7)路由器的密码恢复8)使用CDP发现邻居设备，实现telnet远程登入到邻居设备9)用主机名绑定IP，实现telnet主机名与telnet IP一致的效果10)实现GNS3模拟器与本机之间的桥接，并将模拟器的配置文件保存到本机4、参考配置1.配置基本命令设置主机名、关闭域名解析、同步、控制台超时Router>enableRouter#config terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname r14//命名主机r14(config)#no ip domain-lookup//关闭域名解析r14(config)#line console 0r14(config-line)#logging synchronous //关闭日志同步r14(config-line)#exec-timeout 0 0//关闭控制台超时r14(config-line)#endr14#2.查看当前配置信息，并保存当前的配置文件r14#show running-config //查看当前运行的配置文件Building configuration...Current configuration : 420 bytes!version 12.2service timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname r14!!ip subnet-zero!!no ip domain-lookup!call rsvp-sync!!!!!!!!interface FastEthernet0/0no ip addressshutdownduplex autospeed auto!ip classlessip http server!!!dial-peer cor custom!!!!line con 0exec-timeout 0 0logging synchronousline aux 0line vty 0 4!endr14#r14#write //将配置写入NVRAMWarning: Attempting to overwrite an NVRAM configuration previously writtenby a different version of the system image.Overwrite the previous NVRAM configuration?[confirm]//以后有出现confirm按Enter键确认即可，该处提示是否写入NVRAM？Building configuration...[OK]//说明写入NVRAM成功了r14#copy running-config startup-config//保存当前配置文件到启动配置文件Destination filename [started-config]?Erase flash: before copying? [confirm]Erasing the flash filesystem will remove all files! Continue? [confirm] Erasing device... eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee ...erasedeeErase of flash: completeVerifying checksum... OK (0x9885)707 bytes copied in 1.352 secs (523 bytes/sec)r14#【思考1】write跟copy running-config startup-config这两条命令的执行的结果相同么？3.桥接PC到机架路由器(1)到机房，用一根直连线来连接需要桥接的路由器和我们PC所在网络的交换机。

网络路由技术的故障排除与维护方法详解引言：如今，网络已经成为人们生活和工作中不可或缺的一部分。

而网络路由技术作为网络的核心组成部分，在确保网络正常运行的同时也面临着各种故障和问题。

因此，维护网络路由的稳定性和正常性显得尤为重要。

本文将详细介绍网络路由技术的故障排除与维护方法，帮助读者解决网络路由问题。

一、故障排除方法在网络路由中，故障排除是一项必不可少的工作。

针对各种故障，我们可以采取以下方法进行排查：1. 确认网络设备连接状态故障排除的第一步是确认网络设备的连接状态。

检查网络设备是否通电正常，各个接口是否连接稳定，线缆是否连接正确。

确保设备连接状态正常能够排除一些最基本的故障。

2. 检查网络配置网络配置的不正确也会引起路由故障。

检查路由器和交换机的配置，确保路由表、静态路由和动态路由等信息正确。

同时，还要关注网络设备的固件更新，确保设备的软件和硬件处于最新状态。

3. 使用诊断命令在排查故障时，网络工程师可以使用命令行工具进行诊断。

例如，ping命令可以用来测试网络机器之间的连通性以及延迟时间；traceroute命令可以跟踪数据包在网络中的路径和经过的路由器；ipconfig（Windows）或ifconfig（Linux）命令可以检查网络接口的IP设置。

这些命令的使用能够提供一些有用的信息，帮助工程师找出故障所在。

二、维护方法在排除故障后，维护网络路由的稳定和正常运行也是至关重要的。

以下是一些常见的维护方法：1. 定期备份配置文件定期备份网络设备的配置文件是防止意外故障发生的有效方式。

备份可以帮助将网络设备恢复到正常工作状态，并且可以用来复制网络设备的配置到其他设备上。

2. 定期检查日志网络设备会生成各种日志，记录设备的运行状况和交互信息。

定期检查这些日志可以发现潜在的故障和异常情况，并及时采取措施进行修复。

3. 保持设备更新保持网络设备的软件和硬件更新是确保网络正常运行的关键。

定期检查设备厂商的网站，了解最新的固件更新和安全补丁，并按照指导进行更新。

实验报告正文1、实训目的：⏹了解路由器物理接口的类型与功能⏹理解路由器的开机启动过程⏹掌握路由器初始化配置的连接方式⏹掌握路由器基本命令的使用2、实验环境与设备：(备注：上图中的IP地址可以不要，另外接口看实验环境中具体的接口数有多少) 3、实验要求与步骤要求1：配置路由器的全局参数（相关命令如下）Router> //用户模式提示符Router>enable //进入特权模式Router# //特权模式提示符router#config terminal//进入全局配置模式router(config) #//全局配置模式提示符router(config) #hostnam e R_A //配置路由器的名称为R_AR_A(config)#enable password net //设置enable password 为netR_A(config)#enable secret student //设置enable secret 为studentR_A (config) # banner motd #welcome# //配置路由器的登录提示信息为welcome R_A (config) #ip host RA 192.168.1.1 //配置路由器的主机表要求2：配置路由器的控制终端和虚拟终端密码（1）配置路由器的控制终端密码R_A> //用户执行模式提示符R_A>enable //进入特权模式R_A# //特权模式提示符R_A# configure terminal//进入全局配置模式R_A(config)# //全局配置模式提示符R_A(config)#line console 0//进入line子模式R_A(config-line)#login//设置登录R_A(config-line)#password network //设置控制终端密码为networkR_A(config-line)#ctrl+Z //返回到特权模式R_A# //特权模式提示符（2）配置路由器的虚拟终端(vty)密码R_A> //用户执行模式提示符R_A>enable //进入特权模式R_A# //特权模式提示符R_A# configure terminal//进入全局配置模式R_A(config)# //全局配置模式提示符R_A(config)#line vty 0 5//配置VTY0到VTY5的密码R_A(config-line)#password network //设置控制终端密码为networkR_A(config-line)#login//设置登录R_A(config-line)#end //回到上一级模式R_A(config)# //全局配置模式提示符要求3 配置路由器的以太网端口和串口（1）配置路由器以太网接口R_A# //特权模式提示符R_A# configure terminal//进入全局配置模式R_A(config)# //全局配置模式提示符R_A(config)#interface f0/0//进入接口配置模式，对f0/0端口进行配置R_A(config-if)# //接口配置模式提示符R_A(config-if)# ip address 192.168.1.1255.255.255.0 //配置接口的IP地址与掩码，192.168.1.1为接口的IP地址，255.255.255.0为接口的子网掩码R_A(config-if) #description network1 //配置接口描述为network1R_A(config-if)#full-duplex//启用全双工模式，用于当所连的以太网设备为交换机时。

路由器的维护与安全设置策略路由器是互联网接入设备，负责将网络流量从一个网络传输到另一个网络。

为了保障路由器的正常运行和网络安全，以下是一些维护与安全设置策略：1. 定期更新固件：固件是路由器的操作系统，随着时间的推移，制造商会发布更新的固件版本来修复漏洞和改进路由器的性能。

定期检查并更新路由器的固件非常重要，可通过登录路由器管理界面进行操作。

2. 设置强密码：重要的安全设置之一是设置一个强密码来保护路由器的管理界面。

密码应包含字母、数字和特殊字符，长度不少于8位。

还应定期更换密码，避免使用相同密码用于其他账户。

3. 关闭默认账户：路由器出厂设置时通常有一个默认的管理员账户和密码，攻击者很容易找到这些默认凭据。

为了防止意外或恶意的访问，应该关闭或禁用默认管理员账户，并创建一个新的管理员账户。

4. 启用防火墙：防火墙阻止不安全的网络流量进入家庭网络，并过滤恶意数据包。

大多数路由器配备了内置的防火墙功能，应该启用并进行配置。

5. 限制访问：为了进一步保护路由器，可以限制可以访问管理界面的IP地址。

只允许指定的IP地址能够登录管理界面，其他IP地址将被拒绝访问。

6. 禁用远程管理：远程管理功能允许从互联网上的任何地方登录到路由器的管理界面。

为了避免被攻击者利用这个功能，应该禁用远程管理，仅允许从本地网络内部登录管理界面。

7. 启用WPA2加密：无线网络是路由器的一个重要功能，为了保障无线网络的安全性，应该启用WPA2加密。

WPA2是目前最安全的无线加密协议，可以有效防止窃听和未经授权的访问。

8. 禁用WPS：WPS是一种用于简化Wi-Fi设置的功能，但它存在一些安全漏洞。

为了提高无线网络的安全性，应该禁用WPS功能。

9. 定期备份配置：定期备份路由器的配置文件可以帮助恢复设置，特别是在固件更新或配置更改之后。

备份配置文件可以保存在本地计算机上，也可以保存在云存储上。

10. 监控网络活动：通过监控网络活动，可以检测异常流量和潜在的入侵行为。
