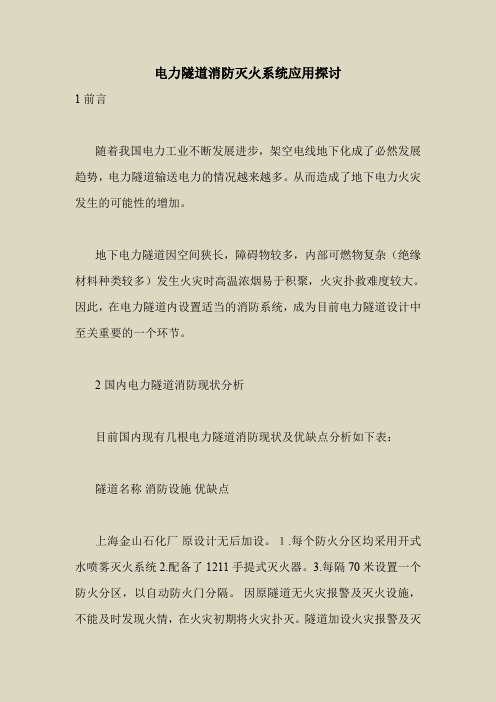

电力隧道消防灭火系统应用探讨
1前言
随着我国电力工业不断发展进步，架空电线地下化成了必然发展趋势，电力隧道输送电力的情况越来越多。
从而造成了地下电力火灾发生的可能性的增加。
地下电力隧道因空间狭长，障碍物较多，内部可燃物复杂（绝缘材料种类较多）发生火灾时高温浓烟易于积聚，火灾扑救难度较大。
因此，在电力隧道内设置适当的消防系统，成为目前电力隧道设计中至关重要的一个环节。
2国内电力隧道消防现状分析
目前国内现有几根电力隧道消防现状及优缺点分析如下表：
隧道名称消防设施优缺点
上海金山石化厂原设计无后加设。
１.每个防火分区均采用开式水喷雾灭火系统2.配备了1211手提式灭火器。
3.每隔70米设置一个防火分区，以自动防火门分隔。
因原隧道无火灾报警及灭火设施，不能及时发现火情，在火灾初期将火灾扑灭。
隧道加设火灾报警及灭。
文件编号：TP-AR-L2535In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________电缆隧道(夹层)的灭火系统比较与选择(正式版)电缆隧道(夹层)的灭火系统比较与选择(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
随着我国城市化建设不断发展进步，电缆地下化成了必然发展趋势，电缆隧道输送电力的情况越来越多，特别是发电厂和大中型制造企业的电缆隧道在逐年增多，从而造成了地下电缆火灾发生的增加。
地下电缆隧道因空间狭长，障碍物较多，内部可燃物复杂(绝缘材料种类较多)发生火灾时高温浓烟易于积聚，火灾扑救难度较大。
如何选择和安装电缆隧道的自动消防灭火产品，是许多灭火专家们讨论的热门话题。
在设计和施工电缆阳朔县工人文化宫道消防工程的实践中，本性、造价等方面出发，对常用灭火产品进行了比较，列出几种电缆隧道(夹层)常用灭火产品的性能，供大家参考。
1.气体灭火系统1.1洁净气体灭火剂凡是自灭火剂喷射装置的出口能喷出气态介质并用于灭火的，均可归属为气体灭火剂。
由于环保方面的要求，过去常用的气体灭火剂――哈龙1211、1301已逐步退出历史舞台，取而代之的气体类灭火剂是洁净气体灭火剂。
城市电缆隧道消防解决方案城市电缆隧道是城市重要的基础设施之一，主要为城市的电力、通信、自动化等各类系统提供支持。
然而，由于电缆隧道内电缆众多，密集程度高，易发生火灾事故，因此，如何在电缆隧道中建立起有效的消防解决方案，保障电缆隧道的安全运行成为一个迫切需要解决的问题。
一、消防设备方面的解决方案1.火灾报警系统：在电缆隧道内设置火灾报警器，对隧道内的火灾进行实时监测和提醒，可以有效提高火灾发生时的反应速度。
2.自动喷水灭火系统：在电缆隧道的重要位置设置喷头，利用火灾报警系统的信号来触发喷水装置，实现自动喷水灭火。
3.干粉灭火系统：考虑到电缆隧道内的特殊环境，可以采用干粉灭火系统，通过喷洒干粉来灭火，并且减少水带来的电缆短路等问题。
4.消防通道和疏散标识：定期清理消防通道的通畅度，确保人员可以快速疏散，并在电缆隧道内设置标志和疏散标识，以指引人员疏散的方向。
5.灭火器具的摆放：在电缆隧道内设置灭火器具，以备突发火灾时人员紧急使用。
二、人员管理方面的解决方案1.消防力量的配备：在电缆隧道内配备专职消防人员，提供24小时全天候的消防监督和管理。
2.消防培训和演练：定期对电缆隧道内的人员进行消防培训和演练，提高员工的火灾防范和灭火能力。
3.应急预案的制定：制定详细的应急预案，明确各个岗位的职责和行动流程，确保在火灾发生时能够有序地进行救援和疏散工作。
三、其他解决方案1.防火材料的选择：在电缆隧道内使用防火材料，提高电缆隧道的耐火能力。
2.定期巡查和维护：定期对电缆隧道进行巡查和维护，确保设备的正常运行和消防设施的完好性。
3.加强安全宣传：加大对电缆隧道火灾防范和应急处理的宣传力度，提高员工和公众的安全意识，减少火灾事故的发生。
综上所述，城市电缆隧道消防解决方案应包括消防设备、人员管理和其他措施三个方面：消防设备方面主要包括火灾报警系统、自动喷水灭火系统、干粉灭火系统、消防通道和疏散标识、灭火器具的摆放等；人员管理方面主要包括消防力量的配备、消防培训和演练、应急预案的制定等；其他解决方案主要包括防火材料的选择、定期巡查和维护、加强安全宣传等。
隧道火灾自动报警技术的比较及选用摘要：本文以国内公路隧道选用的火灾自动报警系统为背景,主要针对三种隧道火灾自动报警技术原理进行了分析和对比,从实用的角度对其在运用过程中表现出的优点以及不足进行了探讨，为隧道火灾自动报警技术的选用提供参考。
关键字：隧道；火灾自动报警；双波长；分布光纤；光纤光栅Abstract: this article with the domestic highway tunnel of choose automatic fire alarm system for background, mainly in three tunnel fire auto alarm technical analysis and contrast, from the point of view of practical in the application process performance the advantages and limitations, the paper discusses the tunnel for automatic fire alarm the selection of technology to provide the reference.Key word: tunnel; Automatic fire alarm; Double wavelengths; Distributed optical fiber; Fiber grating中图分类号：U45文献标识码：A 文章编号：1.引言在隧道的运营过程中，火灾的早期预警对于消防和救援工作的开展，避免或减轻相关的生命财产损失具有重要的意义。
经过多年发展，隧道内火灾自动报警技术形成了几种火灾自动报警技术。
目前在隧道内常用的主要是感温型和感光型两种自动报警技术。
感温型有感温电缆、热敏合金线、紫铜管、分布式光纤感温、光纤布拉格光栅等，基本原理均是火灾发生后热气流上升至隧道顶部后引起温度的变化，感温探测器通过温度的变化进行火灾探测和报警；感光型有双波长火焰探测技术，基本原理是比较火灾中辐射光闪变的两种波长的变化进行探测和报警。

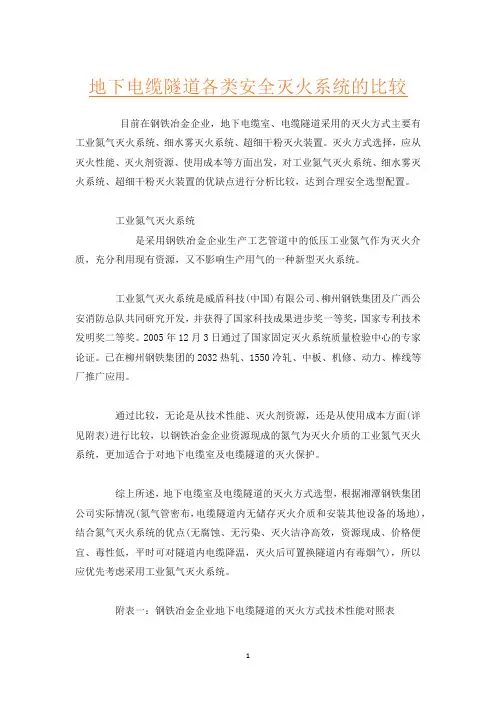

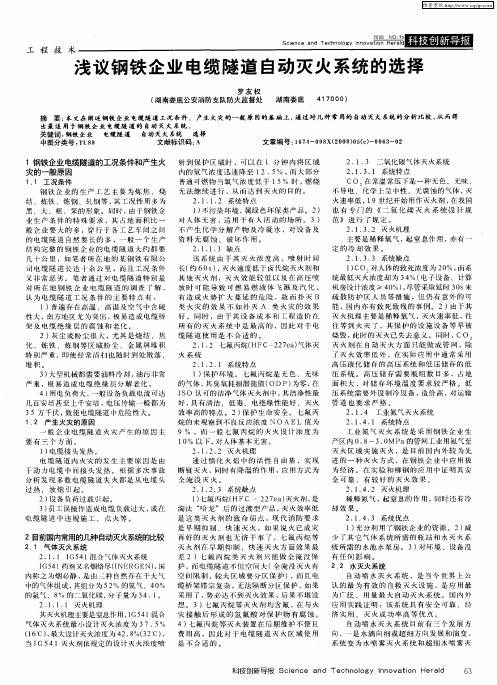

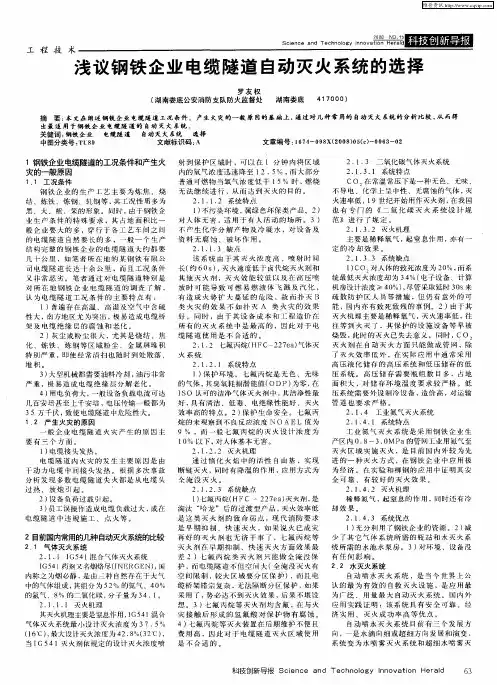

地下电缆隧道各类安全灭火系统的比较目前在钢铁冶金企业，地下电缆室、电缆隧道采用的灭火方式主要有工业氮气灭火系统、细水雾灭火系统、超细干粉灭火装置。
灭火方式选择，应从灭火性能、灭火剂资源、使用成本等方面出发，对工业氮气灭火系统、细水雾灭火系统、超细干粉灭火装置的优缺点进行分析比较，达到合理安全选型配置。
工业氮气灭火系统是采用钢铁冶金企业生产工艺管道中的低压工业氮气作为灭火介质，充分利用现有资源，又不影响生产用气的一种新型灭火系统。
工业氮气灭火系统是威盾科技(中国)有限公司、柳州钢铁集团及广西公安消防总队共同研究开发，并获得了国家科技成果进步奖一等奖，国家专利技术发明奖二等奖。
2005年12月3日通过了国家固定灭火系统质量检验中心的专家论证。
已在柳州钢铁集团的2032热轧、1550冷轧、中板、机修、动力、棒线等厂推广应用。
通过比较，无论是从技术性能、灭火剂资源，还是从使用成本方面(详见附表)进行比较，以钢铁冶金企业资源现成的氮气为灭火介质的工业氮气灭火系统，更加适合于对地下电缆室及电缆隧道的灭火保护。
综上所述，地下电缆室及电缆隧道的灭火方式选型，根据湘潭钢铁集团公司实际情况(氮气管密布，电缆隧道内无储存灭火介质和安装其他设备的场地)，结合氮气灭火系统的优点(无腐蚀、无污染、灭火洁净高效，资源现成、价格便宜、毒性低，平时可对隧道内电缆降温，灭火后可置换隧道内有毒烟气)，所以应优先考虑采用工业氮气灭火系统。
附表一：钢铁冶金企业地下电缆隧道的灭火方式技术性能对照表技术性能与相关条件工业氮气灭火系统细水雾灭火系统超细干粉灭火系统超音速干粉灭火系统规范等级广西地方标准北京地方标准湖北地方标准陕西地方标准灭火方式全淹没、补偿式局部淹没全淹没、局部淹没全淹没全淹没、局部淹没灭火机理冷却、窒息冷却、窒息(按国家标准规定细水雾粒径应99%达到500微米以下，实际喷放过程中，难于形成。
)冷却、窒息冷却、窒息适用火灾A、B、C类及电气火灾A(表面火)、B、C及电气火灾A、B、C 类及电气火灾A、B、C类及电气火灾灭火介质造价低，并易取得造价低，但对水的洁净程度要求较高，长期储存于水箱中的水容易产生衍生物。
编号：AQ-Lw-06776( 安全论文)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑浅谈工业电缆隧道火灾救援与灭火研究Study on fire rescue and fire fighting of industrial cable tunnel浅谈工业电缆隧道火灾救援与灭火研究备注：加强安全教育培训，是确保企业生产安全的重要举措，也是培育安全生产文化之路。
安全事故的发生，除了员工安全意识淡薄是其根源外，还有一个重要的原因是员工的自觉安全行为规范缺失、自我防范能力不强。
引言工业电缆是一种重要的电力传输设备，现代工业企业的生产，离不开电能，而电力的输送则是由大量的电缆来完成的。
电缆隧道火灾事故，危害极大。
它不但会烧毁大量电缆及其它设备，迫使大型工厂停机，造成大面积停电，而且由于电缆往往集中敷设，一旦起火，影响范围广，修复时间长，造成的损失大。
一般的电缆敷设方式有电缆沟和电缆隧道，电缆隧道适合大量的电缆长距离传输，因此它的安全性至关重要。
1.隧道火灾特点：电缆是以爆燃形式起火燃烧的.电缆着火后,火势顺着电缆线呈线形燃烧，出烟浓火小速度慢，如果隧道内有多层电缆或电缆交叉叠放,就会形成立体燃烧。
呈现以下特点：1.1隧道气流速度大，加之燃烧释放出的热量不易散发，起火后热量迅速积累，隧道内温度骤升，导致火势迅猛发展。
1.2通道狭长，大量烟气难以排出，人员疏散困难。
1.3隧道纵向的坡度较大，一旦起火，很容易形成烟囱效应，温度和烟会迅速传播。
1.4火灾扑救困难。
1.5火灾损失大。
[1]上海供电局2001年因电缆中间头过热引起电缆隧道火灾，大面积电缆被烧损，导致市区大面积停电事故；1999年牡丹江第二发电厂因电缆沟火灾，导致全厂停电事故，直接、间接损失达近千万元。
1.6易复燃,扑救时间长[2]在电缆隧道火灾扑救过程中大多数采用喷水灭火，水在高温下会和可燃的电缆绝缘材料小颗粒混合，随着火势蔓延，当遇到明火时，就会马上燃烧起来，给灭火人员带来很大困难。

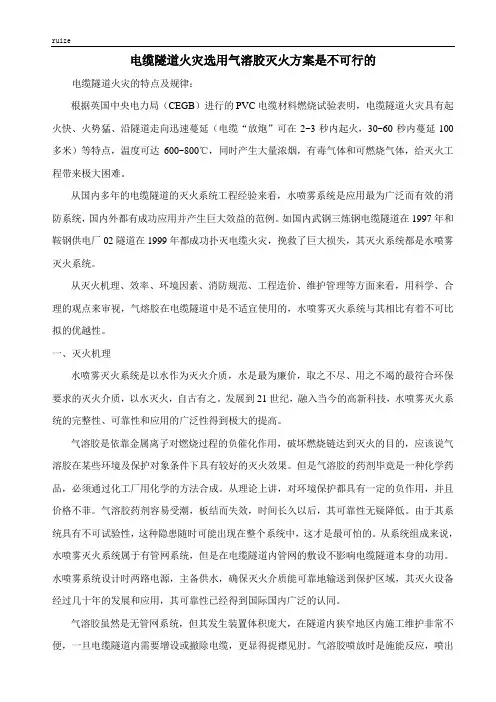

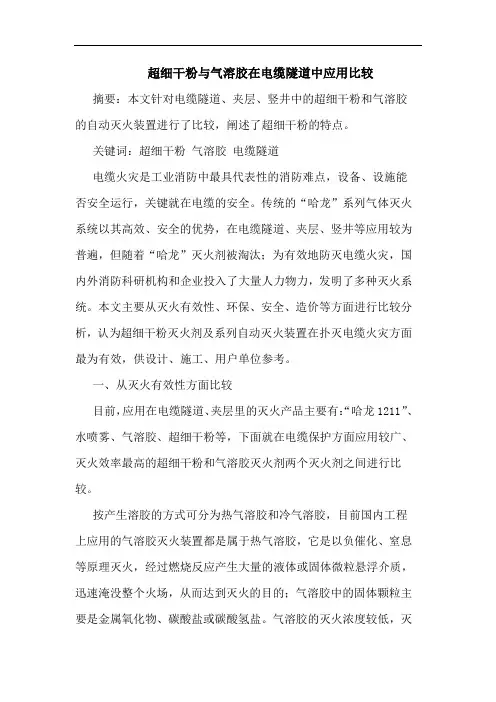

电缆隧道火灾选用气溶胶灭火方案是不可行的电缆隧道火灾的特点及规律：根据英国中央电力局（CEGB）进行的PVC电缆材料燃烧试验表明，电缆隧道火灾具有起火快、火势猛、沿隧道走向迅速蔓延（电缆“放炮”可在2~3秒内起火，30~60秒内蔓延100多米）等特点，温度可达600~800℃，同时产生大量浓烟，有毒气体和可燃烧气体，给灭火工程带来极大困难。
从国内多年的电缆隧道的灭火系统工程经验来看，水喷雾系统是应用最为广泛而有效的消防系统，国内外都有成功应用并产生巨大效益的范例。
如国内武钢三炼钢电缆隧道在1997年和鞍钢供电厂02隧道在1999年都成功扑灭电缆火灾，挽救了巨大损失，其灭火系统都是水喷雾灭火系统。
从灭火机理、效率、环境因素、消防规范、工程造价、维护管理等方面来看，用科学、合理的观点来审视，气熔胶在电缆隧道中是不适宜使用的，水喷雾灭火系统与其相比有着不可比拟的优越性。
一、灭火机理水喷雾灭火系统是以水作为灭火介质，水是最为廉价，取之不尽、用之不竭的最符合环保要求的灭火介质，以水灭火，自古有之。
发展到21世纪，融入当今的高新科技，水喷雾灭火系统的完整性、可靠性和应用的广泛性得到极大的提高。
气溶胶是依靠金属离子对燃烧过程的负催化作用，破坏燃烧链达到灭火的目的，应该说气溶胶在某些环境及保护对象条件下具有较好的灭火效果。
但是气溶胶的药剂毕竟是一种化学药品，必须通过化工厂用化学的方法合成。
从理论上讲，对环境保护都具有一定的负作用，并且价格不菲。
气溶胶药剂容易受潮，板结而失效，时间长久以后，其可靠性无疑降低。
由于其系统具有不可试验性，这种隐患随时可能出现在整个系统中，这才是最可怕的。
从系统组成来说，水喷雾灭火系统属于有管网系统，但是在电缆隧道内管网的敷设不影响电缆隧道本身的功用。
水喷雾系统设计时两路电源，主备供水，确保灭火介质能可靠地输送到保护区域，其灭火设备经过几十年的发展和应用，其可靠性已经得到国际国内广泛的认同。

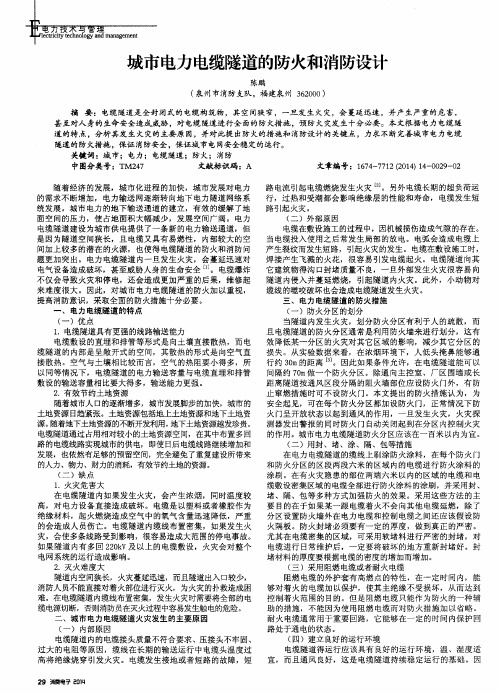

城市电缆隧道消防解决方案提要：本文通过对电缆及电缆隧道的火灾危险性和危害性分析以及几种解决方案的比较：提出某都市电缆隧道应设消防分隔和采取防火阻燃措施，消防报警应在每层电缆桥架上按弦波形式布置多极线型感温探测器，应设水喷雾封堵和通风系统，在危险性大、重要性强的区域应设水喷雾灭火系统。
关键词：电缆隧道消防设计分析危险性燃烧特性危害性多极线型感温探测器水喷雾1、概况某都市中心新建有南北、东西纵横相交的两条电缆隧道，总长16.7KM，位于要紧交通要道地下约10米处。
我们仅对东西向隧道作一详述。
该电缆隧道包括主电缆隧道、分支电缆隧道2415.2m和接头室182m。
另外还有分支电缆隧道共计135m，下接头室25m等，主电缆隧道断面尺寸为净宽×墙宽=2.6m×2.0m，采纳半圆拱顶。
净断面积为7.86㎡。
该电缆隧道内要紧敷设有两回220KV都市进线电缆〔该进线电缆为市中心供电，范畴包括省、市政府机关、邮电和电信枢纽、多家银行系统、重要的星级宾馆和LG 工厂的生产基地等重要部门要紧建筑和各重点企业，占该市总面积约1/4。
〕另有经22 0KV变电站变压后的10回110KV电缆及32回10KV电缆。
2、火灾危险性和危害性分析2.1 电缆火灾的危险性电缆的绝缘材料、填充物和覆盖层多是可燃物质，如橡胶、塑料、绝缘油等，专门容易被引燃。
专门是聚氯乙烯塑料电缆，在150℃～270℃的高温时，电缆虽未着火燃烧，但易燃气体和黑烟雾差不多开释出来，烟雾中含有大量的HCL的有毒气体，对人的生命构成威逼。
当温度连续升高，温度升至390℃时，聚氯乙烯塑料便被引燃。
当可燃物重量超过1kg时，聚氯乙烯一经点烯〔约为450℃〕，就会以20m/min的速度沿着垂直和水平两个方向传播，燃烧速度惊人。
一般高压动力电缆的自燃温度为355～530℃。
充油电缆用的电缆的燃点为165℃。
自燃温度为332℃，一经有外来火源，能够赶忙引燃电缆，火焰以专门高速度传播。
文件编号：RHD-QB-K2535 （安全管理范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
电缆隧道(夹层)的灭火系统比较与选择示范文
本
电缆隧道(夹层)的灭火系统比较与选
择示范文本
操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
随着我国城市化建设不断发展进步，电缆地下化成了必然发展趋势，电缆隧道输送电力的情况越来越多，特别是发电厂和大中型制造企业的电缆隧道在逐年增多，从而造成了地下电缆火灾发生的增加。
地下电缆隧道因空间狭长，障碍物较多，内部可燃物复杂(绝缘材料种类较多)发生火灾时高温浓烟易于积聚，火灾扑救难度较大。
如何选择和安装电缆隧道的自动消防灭火产品，是许多灭火专家们讨论的热门话题。
在设计和施工电缆阳朔县工人文化宫道消防工程的实践中，本性、造价等方面出发，对常用灭火
产品进行了比较，列出几种电缆隧道(夹层)常用灭火产品的性能，供大家参考。
1.气体灭火系统
1.1洁净气体灭火剂
凡是自灭火剂喷射装置的出口能喷出气态介质并用于灭火的，均可归属为气体灭火剂。
由于环保方面的要求，过去常用的气体灭火剂――哈龙1211、1301已逐步退出历史舞台，取而代之的气体类灭火剂是洁净气体灭火剂。
所谓洁净气体，就是指符合美国国家防火协会（NFPA）所制定的标准NFPA 2001中规定的一系列气态、不导电、易挥发、蒸发后无残留的洁净药剂所产生的气体。
目前市场上销售使用的洁净气体灭火剂种类繁杂，性能上各有千秋，价格上差别悬殊，如何使系统设计做到“安全可靠、技术选进、经济合理”，需对常见的洁净气体灭火
剂进行经济技术比较。
目前国际标准化组织推荐的用以评价洁净气体灭火剂的10项指标是：○1蒸发后不留残渣（洁净）；○2对臭氧层的耗损潜能值（ODP）小，最好为零；○3较好的灭火性能；○4低毒或无毒；○5在大气中残留寿命（ALT）短；○6全球变暖潜能值（GWP）小或无；○7良好的储存性或稳定性；○8良好的电绝缘性；○9相对于“哈龙”的灭火浓度小；○10经济合理。
在工程实践中需结合电缆隧道消防工程的具体实际及当地市场的产品供应和售后服务情况进行量化分析、比较，选择出适用于电缆隧道灭火的灭火剂，确定采用何种灭火方式，再进一步设计出相应的灭火系统。
1.2气体灭火剂种类及性能
目前国内主要的气体灭火剂有烟烙尽（IG－541）、七氟丙烷（HFC－227ea）、六氟丙烷
（HFC－236fa）、三氟甲烷（HFC－23）、二氧化碳（CO2）等。
根据性价比和电缆隧道的灭火要求，可应用于电缆隧道的气体灭火剂一般选六氟丙烷、七氟丙烷、三氟甲烷。
其装置分为管网和无管网两类。
六氟丙烷、七氟丙烷和三氟甲烷属同一类型的灭火剂，是淘汰“哈龙”后的过渡型产品，该类产品存在许多缺点，其中灭火效率低是这类灭火剂的致命弱点。
瑞代消防要求是早期抑制、快速灭火，如查说火已成灾再好的灭火剂也无济于事了。
六氟丙烷等灭火剂在早期抑制、快速灭火方面效果最差灭火剂只能做全淹没保护，而电缆夹层不但空间大（全淹没灭火有空间限制，较大区域要分区保护），而且电缆桥架错宗复杂，无法隔断分区保护；在电缆隧道里使用时会因一点小火而启动整个区域的全部灭火装置，因为六氟丙烷等悬挂式灭火装置要依赖温度启动，小的火灾
难以达到设定温度，等火势大了达到温度后，又全部启动所有的灭火装置，是不必要的浪费。
六氟丙烷、七氟丙烷等灭火剂均含氟，在与燃火接触后形成的氢氟酸对保护物有腐蚀。
六氟丙烷等灭火装置在后期维护方面不仅费用高，而且想当麻烦，比如每年要进行试喷，药剂自然减少及到期更换药剂时必须是专业灌装，要送到专业工厂去（目前国内仅有少数几家厂能灌装），费用之高令人难以接受。
由于地下电缆隧道空间狭长，气体灭火剂灭火效率低，很难达到灭火效果，随着新型、高效、环保灭火剂的不断开发成功，将不再适合电缆隧道和夹层的灭火工程。
2水系灭火系统
2.1水系灭火种类
水喷雾和细水雾灭火系统是近年来开发的新产品，特别是应用在电缆消防方面知，众所周知，水系
在灭固体火方面有极大的优势，水资源丰富，价格低廉，水喷雾灭火应用在电缆隧道等场所一般为干式管网，靠火灾探测器、控制器来探测火灾信号，然后启动高压水泵供水，灭火周期长，管道的完好率直接影响到灭火效率。
2.2灭火性能
细水雾对水质要求高，喷头技术方面还有很多缺陷，国内技术不够成熟，并且造价高直接影响其推广使用。
目前应用到电缆隧道的只有水喷雾灭火系统，由于需开挖水池，敷设管道，再加上电控装置、高压水泵等设备，其造价非常高。
而且在电缆隧道中灭火，必然是水漫隧道，安全隐患较大。
由于是新产品应用，在电缆隧道消防工程的应用其安全性、经济性、效率等方面存在颇多争议。
笔者认为在技术不过关的情况下，电缆隧道消防工程不宜使用水喷雾灭火
系统。
3固体灭火系统
3.1干粉灭火剂
以干粉为代表的灭火剂，属固体灭火剂，目前在电缆隧道、夹层的消防工程中应用最广泛，特别是武汉绿色消防器材有限公司近年开发了最具先进性的超细干粉灭火剂，使电缆隧道、夹层的灭火功效得到了大幅度提升。
3.2气溶胶灭火剂
气溶胶虽然“气”字在头，但实际上是一种烟雾型灭火剂，是液体或固体微粒悬浮于气体分散介质中形成的一种溶胶，其微粒是通过由氧化剂、还原剂及黏合剂结合成的固体材料的燃烧而产生。
优点为：灭火效能较高、系统简单、价格低廉、不破坏臭氧层。
缺点是：○1气溶胶在燃烧反应时产生高温，造成二
次损害；○2灭火时产生的高分散度、高浓烟雾使防护区内能见度小于1m ，影响人员逃生；○3腐蚀及导电性，高浓度胶体中含有水分及金属盐（钾盐为主），势必降低空气的电阻率；○4微粒具有较强的吸附能力，很容易粘附在被保护物上，金属盐的导电性易引起电源短路，强腐蚀性大大缩短电缆及设备寿命。
气溶胶的灭火速度较慢只适用于容积较小的防护区场所，不适合电缆隧道，电缆夹层等场所使用。
3.3超细干粉灭火剂
在固体灭火剂中，超细干粉药剂便宜、装置简单，常分为A、B、C类。
但由于只能做局部保护，装置用量较多，前期工程造价虽较低，但由于干粉的药效时间更短，其爆炸启动装置属一次性设备（不能反复充装），后期需整体更换，从经济角度考虑为最不划算。
脉冲（ABC）超细干粉灭火装置，只适合应用在狭小的空间和场所，比如发动机舱等，单具启动扑灭火效果，重要的是怕因为巨大的爆炸冲击波引发二次灾害，因而在选择电缆隧道灭火产品时，不能选择这种带爆炸性的消防装置。
4.结束语
根据电缆隧道的特点，其灭火设备应该首选安全、环保、经济、灭火效率高的灭火装置。
超细干粉无管网灭火系统具有优良的灭火有效性，环保可靠性，合适的性价比，是目前最接近“哈龙”的替代品，适合大部分场所使用，特别是应用在电缆隧道、电缆夹层等场所。
超细干粉无管网自动灭火系统，采用悬挂式结构，氮气驱动，只需将设备悬挂在被保护物上方，即可实现全淹没和局部保护双重功效，药剂有效期达到五年以上，设备可反复充装，
执行方案/ EXECUTION PLAN 编号：RHD-QB-K2535药剂用量最少，综合价格为最低。
为保护重要的动力区纽，确保电力网安全动行，在电缆隧道、夹层设置合适的超细干粉灭火系统是必要的。
面对市场上亮相推出的各种灭火剂，需要设计者深入考察，结合实际，综合比较。
