电缆防火设计

电缆防火设计与施工方案电缆在现代社会中的应用非常广泛，但同时也存在着一定的安全隐患，特别是发生火灾时容易引起严重的后果。

因此，电缆防火设计与施工方案十分重要，能够有效地提高电缆的安全性能。

本文将从设计和施工两个方面对电缆防火进行详细介绍。

一、电缆防火设计方案1. 材料选择：在电缆防火设计中，应选择具有较好防火性能的材料。

目前常用的电缆防火材料有阻燃剂、抗热剂、抗氧化剂等。

这些材料能够提高电缆的防火性能，减少火灾发生的可能性。

2. 火灾扩散控制：在电缆防火设计中，应考虑控制火灾的扩散。

可以使用防火墙、防火隔板等措施将火灾的范围限制在一定的范围内，减少火灾对电缆的影响。

3. 防火隔离：在电缆防火设计中，应合理设置电缆隔离区域。

可以通过设置电缆槽的隔板、电缆沟的分隔板等措施，将电缆与其他容易燃烧的物体进行隔离，降低火灾的可能性。

4. 热释放控制：在电缆防火设计中，应考虑电缆在火灾时热释放的问题。

可以采用难燃电缆或者烟雾无毒的电缆材料，减少火灾对电缆的影响。

5. 理石层保护：在电缆防火设计中，可以在电缆周围设置一定的理石层来保护电缆。

这种设计能够有效地提高电缆的防火性能，减少火灾对电缆的破坏。

二、电缆防火施工方案1. 现场勘察：在电缆防火施工之前，应进行现场勘察。

通过勘察现场的环境和条件，确定合适的施工方案，为后续施工提供参考。

2. 施工准备：在电缆防火施工之前，应做好施工准备工作。

包括准备材料、工具和设备等，确保施工的顺利进行。

3. 施工过程控制：在电缆防火施工过程中，要加强对施工过程的控制。

包括施工人员的安全防护、材料的正确使用、施工现场的整理等，确保施工过程的安全和质量。

4. 施工记录和验收：在电缆防火施工完成后，应进行施工记录和验收工作。

记录施工过程中的关键节点和重要数据，对施工质量进行验收，确保施工的有效性。

5. 施工后维护：在电缆防火施工完成后，应进行施工后的维护。

包括对防火设施的定期检查和维护，确保防火设施的有效性和可靠性。

电缆防火措施设计和施工验收标准概述说明1. 引言1.1 概述电缆防火措施设计和施工验收是建筑工程中一个重要的环节，它关系到人身安全以及设备的正常运行。

随着社会发展和科技进步，对于电缆防火措施的要求也越来越高。

因此，本文旨在概述电缆防火措施设计和施工验收的标准与要求，介绍相关原则、材料选择、施工质量要求以及特殊环境下的设计方案。

1.2 文章结构本文分为五个主要部分：引言、电缆防火措施设计、电缆防火措施施工验收标准、特殊环境下的电缆防火措施设计和施工验收，以及结论与展望。

在每个部分中，会有相应的小节进行详细说明。

1.3 目的通过本文的撰写，旨在提供给相关从业人员、技术人员和决策者一个合理且实用的参考指南。

这将有助于确保电缆防火措施设计和施工验收符合标准，并提高建筑物内部消防安全水平。

除此之外，在特殊环境（如化学厂区、地铁等公共交通领域和石油化工行业）下的电缆防火措施设计也将得到重点关注和解决。

通过本文，我们希望能够总结已有的研究成果与现实应用情况，分析现有设计与施工验收标准的问题与不足，并展望未来电缆防火措施设计与施工验收的发展方向。

这将为相关领域的科学研究和实践提供更多可行性和可持续性的建议，以进一步促进电缆防火措施的安全性和有效性。

2. 电缆防火措施设计2.1 防火设计原则电缆防火措施设计的目标是在发生火灾时保护电缆系统免受破坏，减少火灾对人员和设备的危害。

在进行防火设计时，应遵循以下原则：- 综合考虑建筑物、电缆线路、设备特性等因素，确定适合的防火措施；- 根据不同场所和环境要求，选择合适的防火材料，并进行正确的安装；- 设计可靠的排烟系统和自动报警系统，以及有效的消防通道和安全疏散通道；- 考虑到电缆系统的运行条件和负载特性，在设计过程中要充分考虑温度、湿度、氧气含量等因素。

2.2 防火材料选择与规范在电缆系统中采用符合国家规范要求的阻燃或耐火材料非常重要，可以采取以下措施：- 在施工过程中使用具有一定耐火性能且符合国家标准的电缆托架、槽道和隔离层等；- 选择耐高温、低烟无卤阻燃电缆，并根据实际需要进行合理的电缆填充和固定；- 在电缆隧道等特殊环境中，选择具有良好耐火性能的材料，例如耐火涂料、防火板等。

一、工程概况本项目位于某城市某区域，工程主要包括电缆隧道、电缆桥架、电缆井等电缆防火设施的建设。

为确保电缆安全运行，降低火灾风险，特制定本电缆防火工程施工方案。

二、施工方案1. 施工准备（1）组织机构成立电缆防火工程专项施工小组，负责工程的组织实施、技术指导、质量监督等工作。

（2）人员培训对施工人员进行电缆防火工程施工技术培训，确保施工人员掌握相关知识和技能。

（3）材料设备根据工程需求，提前采购电缆防火材料、施工设备等，确保施工顺利进行。

2. 施工工艺（1）电缆隧道防火施工1）隧道内壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）隧道内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）隧道入口设置防火门，防火门应符合国家标准。

（2）电缆桥架防火施工1）桥架本体采用防火材料制作，防火性能符合国家标准。

2）桥架之间采用防火隔离板进行隔离，隔离板厚度不小于50mm。

3）桥架与墙体、楼板等部位采用防火封堵材料进行封堵，封堵材料应符合国家标准。

（3）电缆井防火施工1）井壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）井内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）井口设置防火门，防火门应符合国家标准。

3. 施工质量控制（1）严格按照设计要求和技术规范进行施工，确保工程质量。

（2）对施工人员进行质量检查，发现问题及时整改。

（3）对施工材料进行检验，确保材料质量符合国家标准。

4. 施工安全（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）加强施工现场安全管理，防止安全事故发生。

（3）施工人员必须佩戴安全帽、安全带等防护用品。

三、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

四、施工验收施工完成后，组织相关单位进行验收，确保工程质量符合设计要求。

五、总结本电缆防火工程施工方案旨在确保电缆安全运行，降低火灾风险。

通过科学合理的施工组织、严格的施工工艺和质量控制，确保工程顺利进行。

民用建筑电线电缆防火设计规程1. 引言民用建筑电线电缆防火设计是为了提高建筑的火灾安全性能，减少火灾事故的发生以及减轻火灾造成的损失。

本规程旨在指导电线电缆的选择、布置和安装，以及防火材料的选用和防火设计的要求。

2. 基本原则•安全性：所有电线电缆的选择和布置应符合国家相关标准和规范，确保电路安全运行，防止火灾事故的发生。

•可靠性：电线电缆应保证在正常工作条件下运行，防止因电线电缆故障引起火灾。

•适用性：电线电缆应根据不同用途和载流量的要求进行选择和布置，确保满足建筑的电气安全和防火要求。

•经济性：在满足安全要求的前提下，根据实际需求选择电线电缆材料和安装方法，提高建筑的经济性。

3. 电线电缆选择和布置3.1 电线电缆的选择在民用建筑中，电线电缆的选择应遵循以下原则：•电线电缆的选择应符合国家相关标准和规范的要求，并获得合格产品证书。

•根据不同的电气负荷和电缆敷设条件，选择合适的电线电缆规格和材料。

•对于防火要求较高的区域，应选用具有阻燃或耐火性能的电线电缆。

•对于需要抗干扰和抗电磁波的特殊场所，应选用屏蔽或绞合电缆。

3.2 电线电缆的布置电线电缆的布置应遵循以下原则：•电线电缆的布置应考虑建筑的结构和空间布局，合理安排电缆的敷设路径，避免与其他设备和管线交叉。

•在电线电缆通过防火区域时，应采取合适的防火措施，如采用防火套管或阻燃涂层等。

•电线电缆的穿越墙壁、楼板、楼梯等构筑物时，应采用防火隔离或穿墙套管，确保防火性能。

•对于需要穿越防火门或防火墙的电线电缆，应采取相应的封堵措施，确保防火墙的完整性。

4. 防火材料的选用在民用建筑中，应选用符合国家相关标准和规范的防火材料，以提高电线电缆的防火性能。

常见的防火材料包括：•阻燃涂层：能够在火灾时形成炭化层，具有良好的阻燃性能。

•阻燃套管：能够在高温条件下保护电线电缆，并具有阻燃功能。

•阻燃接线盒：能够有效隔离电线电缆接头，避免接触发生火灾。

5. 防火设计的要求5.1 疏散通道疏散通道是民用建筑中最重要的安全通道之一，应保证通道畅通，并配备合适的防火门和防火隔离设施。

方案预案：________ 电缆防火设计与施工方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共16 页电缆防火设计与施工方案1.1、在电缆敷设设计时，防止因电缆短路或由外界火源造成电缆引燃，沿电缆延燃而使火灾事故的扩大，应对电缆、电缆构筑物采取有效的防火封堵分隔措施。

1.2、对电缆宜着火的接头部位，电缆通过高温、电爆、易燃、危险品仓库、油箱、油管道、热管道以及其它等易引发电缆火灾的区域，应重点采取各种电缆防火措施，以保证电缆安全运行。

1.3、发电厂与变电所控制中心、重要车间、电缆通道进出口，应进行有效分隔，把火灾事故限制在最小范围内。

1.4、点兰防火措施，应按工程的重要性，火灾机率的范围和经济上的合理性，区别不同情况采取相应的电缆防火措施。

2、电缆选型及适用范围2.1难燃电缆及耐火电缆的特性，应符合现行国家标准《电线电缆燃烧试验方法》成束电线电缆燃烧试验方法的规定。

2.2在同一通道中，不得将非难燃电缆与难燃电缆混合敷设。

耐火电缆的敷设可不受上述限制。

2.3电缆在采取防火措施时，各类不同措施应考虑对电缆载流量的影响，载流量的修正系数可根据防火材料制造厂提供的测试报告为依据。

2.4在采用难燃及耐火电缆的工程中，仍应考虑电缆防火措施。

3、电缆构筑物及通道的选择3.1电缆构筑物的设施，应符合GB50217《电力工程电缆设计规范》及电力行业有关电缆敷设的规定。

第 2 页共 16 页3.2同一回路工作电源与备用电源电缆，宜布置在不同层次。

3.3电缆在架空桥架内敷设时，架空桥架的通道应避免通过高温、易燃、易爆有害气体的地段。

当无法避免上述地段时，应采取难燃或耐火措施。

3.4对主厂房内易积水、油、灰的部位不宜采用电缆沟；当采用架空桥架敷设时，对易积灰易受油喷的桥架应采取防止灰、油喷入的措施。

3.5在电缆隧道、电缆沟、电缆竖井、架空桥架中敷设电缆，应采取相应的防火措施。

电缆防火设计施工和验收标准前言随着现代城市化进程和电力行业的发展，各种大型建筑、交通枢纽等都需要使用电缆，电缆的防火问题越来越受到重视。

合理的电缆防火设计、施工和验收能够有效地降低火灾事故风险，保护人民生命财产安全。

设计标准设计原则电缆防火设计的基本原则是：预防为主、综合治理、安全可靠、适用实用、节能环保。

预防为主，即在设计时要尽可能规避或减少火灾发生的可能性。

综合治理，即在设计时要考虑多种因素，如电缆散热、防水防潮、防雷击、防振动等。

安全可靠，电缆防火设计应采取可靠、稳定的结构和材料，确保电缆在正常使用情况下不会出现故障和事故。

适用实用，电缆防火设计应根据具体建筑物的特点和需求，综合考虑安全性、经济性、实用性等因素，制定合理的方案。

节能环保，电缆防火设计应采用节能环保的技术和材料，减少对环境的污染和损害。

设计要求1. 材料选用1.1 火情下电缆阻燃材料的选择应符合国家相关标准。

1.2 防火板、墙体、顶棚、门等构件应符合消防设计规范所规定的要求和标准，用材应符合国家有关标准。

2. 尺寸要求2.1 纵向升降电缆井和隧道的竖向尺寸应充分考虑电缆架的高度和电缆的数量，尽量扩大截面尺寸。

2.2 在电缆通桥、支、架、槽道等电缆航线上，应根据电缆的尺寸和数量确定横向截面尺寸。

3. 设计标准3.1 用于电缆通道的建筑构件应符合消防设计要求；3.2 电缆隧道内按防火间距规划电缆架；3.3 通往防火分隔区设备的电缆，应穿过防火分隔区中心且高于防火门下缘1.5m以上。

施工标准施工原则电缆防火施工的基本原则是：安全、标准、高效、经济。

安全，即保证施工人员的生命财产安全，保证施工安全稳定。

标准，即要符合国家有关消防标准、规范和本地区相关要求。

高效，即保证施工进度，提高施工效率。

经济，即在保证安全和标准的前提下，尽可能降低施工成本。

施工要求1. 施工材料1.1 使用的材料应符合国家有关消防标准和规定。

1.2 光纤电缆应用防火保护管进行保护。

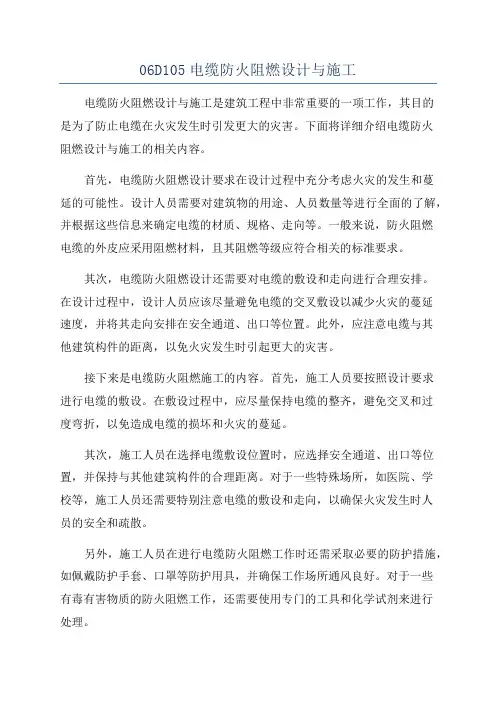

06D105电缆防火阻燃设计与施工电缆防火阻燃设计与施工是建筑工程中非常重要的一项工作，其目的是为了防止电缆在火灾发生时引发更大的灾害。

下面将详细介绍电缆防火阻燃设计与施工的相关内容。

首先，电缆防火阻燃设计要求在设计过程中充分考虑火灾的发生和蔓延的可能性。

设计人员需要对建筑物的用途、人员数量等进行全面的了解，并根据这些信息来确定电缆的材质、规格、走向等。

一般来说，防火阻燃电缆的外皮应采用阻燃材料，且其阻燃等级应符合相关的标准要求。

其次，电缆防火阻燃设计还需要对电缆的敷设和走向进行合理安排。

在设计过程中，设计人员应该尽量避免电缆的交叉敷设以减少火灾的蔓延速度，并将其走向安排在安全通道、出口等位置。

此外，应注意电缆与其他建筑构件的距离，以免火灾发生时引起更大的灾害。

接下来是电缆防火阻燃施工的内容。

首先，施工人员要按照设计要求进行电缆的敷设。

在敷设过程中，应尽量保持电缆的整齐，避免交叉和过度弯折，以免造成电缆的损坏和火灾的蔓延。

其次，施工人员在选择电缆敷设位置时，应选择安全通道、出口等位置，并保持与其他建筑构件的合理距离。

对于一些特殊场所，如医院、学校等，施工人员还需要特别注意电缆的敷设和走向，以确保火灾发生时人员的安全和疏散。

另外，施工人员在进行电缆防火阻燃工作时还需采取必要的防护措施，如佩戴防护手套、口罩等防护用具，并确保工作场所通风良好。

对于一些有毒有害物质的防火阻燃工作，还需要使用专门的工具和化学试剂来进行处理。

最后，电缆防火阻燃施工完成后，还需要进行相应的测试和检测。

测试人员可以使用专门的测试设备对电缆进行电气性能测试和阻燃性能测试，确保其符合相关的标准要求。

总结起来，电缆防火阻燃设计与施工是电缆敷设过程中非常重要的一环，其目的是为了减少火灾发生时的损失和危害。

设计人员需要根据建筑物的使用情况，合理选择电缆的材质和规格，并合理安排其敷设位置和走向。

在施工过程中，施工人员需要按照设计要求进行敷设，并采取相应的防护措施。

民用建筑电线电缆防火设计规程一、背景介绍随着城市的快速发展和人口的增加，民用建筑的数量不断增加，建筑安全问题日益凸显。

电线电缆是建筑物中电力传输和通信的重要组成部分，其在日常使用中必须符合防火安全规范设计，以保障建筑物的安全。

二、防火设计原则1.合理布设：电线电缆应按照设计要求布设，并与建筑物的结构和使用功能相适应。

特别是高层建筑，应充分考虑人员疏散、消防通道和消防设备等因素，合理设置线缆通道。

2.隔离防护：电线电缆与其他易燃物分离。

采取防火隔离措施，如采用防火隔板或耐火材料进行隔离，以防止火灾蔓延。

3.阻燃材料：电线电缆应使用阻燃材料制作，能在火灾发生时阻止火势蔓延，减轻火灾危害。

4.保护措施：对于暴露于火灾场所的电线电缆，应采取额外的保护措施，使其能够在火灾中保持运行，延长供电时间。

三、防火设计要求1.线缆通道：电线电缆的布设应尽量避免穿越建筑物的防火墙或防火门。

如有必要，需要采取额外的防火隔离措施。

2.电缆沟槽：电缆沟槽应采用阻燃材料制作，且具备良好的散热性能，以避免因电缆过热引发火灾。

3.电线电缆的接头：接头应采用阻燃材料包覆，并采用可靠的连接方式，以确保接头在火灾发生时不会松脱或短路。

4.电线电缆的敷设：应保持电线电缆的整齐敷设，避免交叉或交错，以减少火灾发生的隐患。

5.防火隔离：电线电缆与其他易燃材料之间应设有防火隔离带，用于阻止火灾传播。

四、防火应急预案1.定期检查：对于已安装的电线电缆，应定期进行检查，以确保其正常运行和防火性能的有效。

如发现老化、损坏或存在安全隐患的线缆，应及时更换或维修。

2.灭火器材：建筑物中应配备合适的灭火器材，以应对电线电缆引发的火灾。

同时，在电缆通道和重要电缆接头附近设置消防器材。

3.紧急疏散：在火灾发生时，应制定合理的疏散预案，确保人员能够迅速、安全地疏散到安全位置。

4.备用电源：对于重要的建筑物，应设有备用电源，以确保在火灾发生时仍能有持续供电，维护基本的生活功能和安全设备的运行。

电缆防火措施设计概述电缆是现代工业和建筑领域中必不可少的组成部分，但电缆火灾是造成大量财产损失和人员伤亡的常见原因之一。

为了提高电缆系统的安全性，设计和实施有效的防火措施至关重要。

本文将介绍电缆防火措施的设计原则和方法，以帮助工程师和设计人员有效减少电缆火灾的发生。

设计原则1. 合规性电缆防火设计必须符合相关标准和规范。

根据国家和地区的法律法规，设计人员应了解和遵守适用的电缆安装和使用要求。

在设计过程中，应参考以下标准：•《建筑电气设计规范》•《建筑电气设备安装工程施工及验收规范》•《建筑电气装置设备施工及验收验收规范》•《电气安全规范》2. 火灾预防预防是最有效的控制电缆火灾的方式。

在设计阶段，应采取以下防火预防措施：•合理的电缆布线和敷设，避免电缆过度堆放和架空敷设。

•确保电缆的负荷和环境温度在安全范围内。

•使用阻燃材料，如阻燃电缆和阻燃管道。

阻燃材料具有更高的耐火性能，可以有效地减少火灾风险。

•定期检查电缆系统，确保电缆的绝缘和接头处于良好状态。

3. 防火隔离防火隔离是防止电缆火灾扩散的重要手段。

在设计过程中，应遵循以下原则：•确定合适的防火隔离材料和方法，如防火墙、阻燃隔板等。

•将电缆系统划分为适当的防火区域，设计合适的防火隔离间距。

•根据系统的功能和风险评估，确定适当的防火等级和隔离等级。

4. 灭火系统即使采取了预防措施，火灾仍然可能发生。

因此，设计中应包括灭火系统以尽快控制和扑灭火灾。

常见的灭火系统包括：•自动喷雾灭火系统：在火灾发生时，喷雾系统会自动喷洒灭火剂，以抑制火势和保护电缆系统。

•灭火器：在易燃区域和紧急出口附近设置灭火器，以便人员在火灾发生时迅速用于灭火。

•灭火泡沫系统：适用于大型电缆设施，可以形成覆盖层，有效控制火势。

设计方法1. 风险评估在开始设计防火措施之前，需要进行风险评估以了解电缆系统的火灾风险。

风险评估应包括以下内容：•电缆系统的类型和规模。

•环境因素，如温度、湿度等。

电缆防火工程施工组织设计电缆防火施工组织设计一、编制依据1.《电缆防火措施设计和施工验收标准》DLGJ154-2000。

2. 《电力工程电缆设计规范》GB50217-932。

3.《发电厂、变电所电缆选择与敷设设计规范》SDJ26-89。

4.《火力电厂与变电所设计防火规范》GB50229-96。

5.《供配电系统设计规范》GB50166-9。

6.《水利水电工程设计规范》SDJ278-90。

7.《爆炸和火灾危险环境电力装置设计规范》GB50166-92。

8.《建筑设计防火规范》GBJ16-95。

9.《钢结构防火涂料通用技术条件》GB14907-2002。

二、电线电缆发生火灾的特点1.起火迅速，火势凶猛，极易蔓延扩大。

电线电缆无论是塑料绝缘、橡皮绝缘，还是油浸线绝缘，其绝缘层或护套层大都是高分子有机材料，本身就是一种可烧物，尤其是发电厂、化工厂、钢铁厂、通讯枢纽、高层建筑及地下铁道等使用数量多，在电缆夹层、电缆隧道、电缆竖井和电缆排架等处都是集束敷设，有的还处在高温、粉尘、腐蚀、潮湿的环境中，再加上电缆竖井形成的自然抽风，即烟囱效应，一旦发生火灾，就会迅速燃烧，很快蔓延扩大，而且火势凶猛，不易控制。

2.烟火有毒，扑救困难，且伴有二次危害产生。

绝缘电线电缆线路着火燃烧时产生大量烟气，其中一氧化碳、二氧化碳含量很高，特别是普通塑料电缆不仅容易起火，而且产生氯化氢气体，当它们达到一定浓度后，就会危及人的生命安全。

另外氯化氢气体通过缝隙、孔洞会附着在电气装置、自动控制设备和监测仪表上，溶于水后成为稀盐酸，形成一层导电膜，严重降低了电气设备、电子仪器和电气线路的绝缘，使之无法正常运行，造成二次危害。

3.损失严重，恢复时间长。

电线电缆火灾事故，造成严重损失的同时，还有它的特殊危险性，就是控制回路失灵，使事故进一步扩大，甚至损坏主设备并造成人员重大伤亡，且修复十分困难。

据对全国电线电缆发生火灾事故的调查，修复时间最长达2年之久。
