2016年春《计算机图形学》作业 (答案)

计算机图形学1_8章习题解答《计算机图形学》1-4章习题解答习题11．计算机图形学的研究内容是什么？答：几何模型构造，图形生成，图形操作与处理，图形信息的存储、检索与交换，人机交互及用户接口，动画，图形输出设备与输出技术，图形标准与图形软件包的研究等。

2．计算机图形学与图像处理有何联系？有何区别？答：计算机图形学与图像处理都是用计算机来处理图形和图像，结合紧密且相互渗透，但其属于两个不同的技术领域。

计算机图形学是通过算法和程序在显示设备上构造图形，是从数据到图像的处理过程；而图像处理是对景物或图像的分析技术，是从图像到图像的处理过程。

3．简述计算机图形学的发展过程。

答：略。

（参考：教材P3）4．简述你所理解的计算机图形学的应用领域。

答：略。

（参考：教材P4~P5）习题21．什么是图像的分辨率？答：在水平和垂直方向上每单位长度所包含的像素点的数目。

2．在CMY 坐标系里找出与RGB 坐标系的颜色（0.2,1,0.5）相同的坐标。

答：1-0.2=0.8，1-1=0, 1-0.5=0.5 坐标为（0.8, 0, 0.5）3．在RGB 坐标系里找出与CMY 坐标系的颜色（0.15,0.75,0）相同的坐标。

答：1-0.15=0.85, 1-0.75=0.25, 1-0=1 坐标为（0.85, 0.25, 1）4．如果使用每种基色占2比特的直接编码方式表示RGB 颜色的值，每一像素有多少种可能的颜色？答：64222222=??5．如果使用每种基色占10比特的直接编码方式表示RGB 颜色的值，每一像素有多少种可能的颜色？答：824107374110242223101010==??6．如果每个像素的红色和蓝色都用5比特表示，绿色用6比特表示，一共用16比特表示，总共可以表示多少种颜色？答：65536222655=??7．解释水平回扫、垂直回扫的概念。

答：水平回扫：电子束从CRT 屏幕右边缘回到屏幕左边缘的动作。

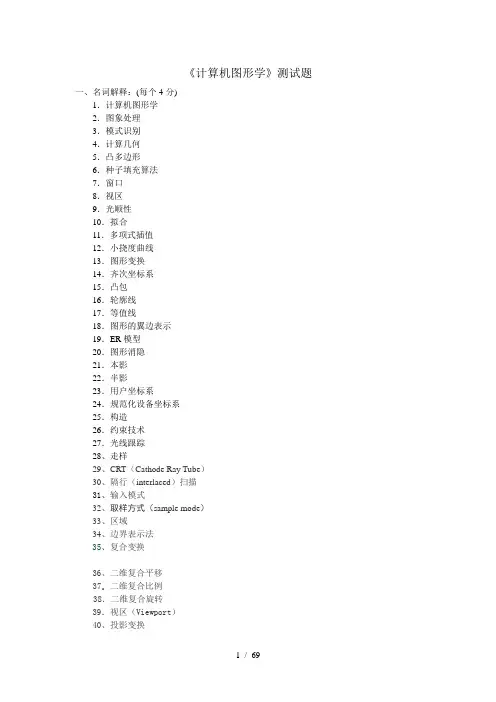

.《计算机图形学》测试题一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube）30、隔行（interlaced）扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport）40、投影变换.41、平面几何投影42. 参数图43. 像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52. 交互技术53. 交互式图形系统的基本交互任务54. 定位任务55. 选择任务56. 拾取任务57 .选择技术58. 菜单技术59. 文字输入任务60. 数值输入任务61．动画62．帧63．场64. 消隐65.物体空间的消隐算法66. 漫反射光67. 环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是( )。

A）学术上的同义词 B）计算机图形学以计算几何为理论基础C）计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( )。

A）计算机图形学是基础，计算机图象学是其发展B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科，两者毫不相干3、触摸屏是( )设备。

A）输入 B）输出 C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS5. 计算机图形显示器一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS ../liyi计算机图形学网上教程TESTa.htm6．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？( ) A）512KB；B）1MB；C）2MB ；D）3MB ../liyi计算机图形学网上教程TESTc.htm7．哪一个不是国际标准化组织（ISO）批准的图形标准？( )A）GKS；B）PHIGS；C）CGM ；D）DXF ../liyi计算机图形学网上教程TESTd.htm8.下述绕坐标原点逆时针方向旋转a角的坐标变换矩阵中哪一项是错误的? ( )| A B || C D |A) cos a;B)sin a;C)sin a;D)cos a ../liyi计算机图形学网上教程TESTb.htm9、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? ( )../liyi计算机图形学网上教程TESTa.htmA)S和P均在可见的一侧,则输出S和P.B)S和P均在不可见的一侧,则输出0个顶点.C)S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点.D)S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P.10、在物体的定义中对边的哪条限制不存在? ( )../liyi计算机图形学网上教程TESTc.htmA) 边的长度可度量且是有限的B) 一条边有且只有两个相邻的面C) 一条边有且只有两个端点D) 如果一条边是曲线,那么在两个端点之间不允许曲线自相交11.下述哪一条边不是非均匀有理B样条(NURBS)的优点? ( )../liyi计算机图形学网上教程TESTd.htmA) NURBS比均匀B样条能表示更多的曲面B) 对于间距不等的数据点,用NURBS拟合的曲线比用均匀B样条拟合的曲线更光滑C) NURBS提供的权控制方法比用控制点更能有效的控制曲线的形状D) 使用NURBS可以提高对曲面的显示效率12.下列关于图的存储表示的叙述中，哪一个是不正确的？A) 无向图的相邻矩阵是对称矩阵B) 对于带权的图，其相邻矩阵中值为1的元素，其值可以用边的权来权替C) 用邻接表法存储包括n个结点的图需要保存一个顺序存储的结点表和n个存储的边表D) 用邻接表法存储包括n条边的图需要保存一个顺序存储的结点表和n个存储的边表13*.在面片的数量非常大的情况下哪一个消隐算法速度最快? ( )A) 深度缓存算法(Z-Buffer)B) 扫描线消隐算法C) 深度排序算法(画家算法)D) 不知道../liyi计算机图形学网上教程TESTa.htm14*.下面关于深度缓存消隐算法(Z-Buffer)的论断哪一条不正确? ( )A) 深度缓存算法并不需要开辟一个与图像大小相等的深度缓存数组B) 深度缓存算法不能用于处理对透明物体的消隐C) 深度缓存算法能并行实现D) 深度缓存算法中没有对多边形进行排序../liyi计算机图形学网上教程TESTb.htm15.在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( )../liyi计算机图形学网上教程TESTd.htmA) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次D) 当射线与多边形的某边重合时,计数1次16*、扫描消隐算法在何处利用了连贯性（相关性Coherence）?(1)计算扫描线与边的交点；（2）计算多边形在其边界上的深度；（3）计算多边形视窗任意点处的深度值；（4）检测点与多边形之间的包含性。

《计算机图形学》测试题一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、（）30、隔行（）扫描31、输入模式32、取样方式（）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（）40、投影变换41、平面几何投影42. 参数图43. 像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52. 交互技术53. 交互式图形系统的基本交互任务54. 定位任务55. 选择任务56. 拾取任务57 .选择技术58. 菜单技术59. 文字输入任务60. 数值输入任务61．动画62．帧63．场64. 消隐65.物体空间的消隐算法66. 漫反射光67. 环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是( )。

A）学术上的同义词B）计算机图形学以计算几何为理论基础C）计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( )。

A）计算机图形学是基础，计算机图象学是其发展B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科，两者毫不相干3、触摸屏是( )设备。

A）输入B）输出C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？( )A）；B）；C）；D）5. 计算机图形显示器一般使用什么颜色模型？( )A）；B）；C）；D）6．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？( )A）512；B）1；C）2 ；D）37．哪一个不是国际标准化组织（）批准的图形标准？( ) A）；B）；C）；D）8.下述绕坐标原点逆时针方向旋转a角的坐标变换矩阵中哪一项是错误的? ( )| A B || C D |A) a;B) a;C) a;D) a9、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? ( )A)S和P均在可见的一侧,则输出S和P.B)S和P均在不可见的一侧,则输出0个顶点.C)S在可见一侧在不可见一侧,则输出线段与裁剪线的交点.D)S在不可见的一侧在可见的一侧,则输出线段与裁剪线的交点和P.10、在物体的定义中对边的哪条限制不存在? ( )A) 边的长度可度量且是有限的B) 一条边有且只有两个相邻的面C) 一条边有且只有两个端点D) 如果一条边是曲线,那么在两个端点之间不允许曲线自相交11.下述哪一条边不是非均匀有理B样条()的优点? ( )A) 比均匀B样条能表示更多的曲面B) 对于间距不等的数据点,用拟合的曲线比用均匀B样条拟合的曲线更光滑C) 提供的权控制方法比用控制点更能有效的控制曲线的形状D) 使用可以提高对曲面的显示效率12. 下列关于图的存储表示的叙述中，哪一个是不正确的？A) 无向图的相邻矩阵是对称矩阵B) 对于带权的图，其相邻矩阵中值为1的元素，其值可以用边的权来权替C) 用邻接表法存储包括n个结点的图需要保存一个顺序存储的结点表和n个链接存储的边表D) 用邻接表法存储包括n条边的图需要保存一个顺序存储的结点表和n个链接存储的边表13*.在面片的数量非常大的情况下哪一个消隐算法速度最快? ( )A) 深度缓存算法()B) 扫描线消隐算法C) 深度排序算法(画家算法)D) 不知道14*.下面关于深度缓存消隐算法()的论断哪一条不正确? ( )A) 深度缓存算法并不需要开辟一个与图像大小相等的深度缓存数组B) 深度缓存算法不能用于处理对透明物体的消隐C) 深度缓存算法能并行实现D) 深度缓存算法中没有对多边形进行排序15.在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( )A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次D) 当射线与多边形的某边重合时,计数1次16*、扫描消隐算法在何处利用了连贯性（相关性）?(1)计算扫描线与边的交点；（2）计算多边形在其边界上的深度；（3）计算多边形视窗任意点处的深度值；（4）检测点与多边形之间的包含性。

《计算机图形学》习题与解答第一章概述1. 试描述你所熟悉的计算机图形系统的硬软件环境。

计算机图形系统是计算机硬件、图形输入输出设备、计算机系统软件和图形软件的集合。

例如：计算机硬件采用PC、操作系统采用windows2000，图形输入设备有键盘、鼠标、光笔、触摸屏等，图形输出设备有CRT、LCD等，安装3D MAX图形软件。

2. 计算机图形系统与一般的计算机系统最主要的差别是什么？3. 图形硬件设备主要包括哪些？请按类别举出典型的物理设备?图形输入设备：鼠标、光笔、触摸屏和坐标数字化仪，以及图形扫描仪等。

图形显示设备：CRT、液晶显示器（LCD）等。

图形绘制设备：打印机、绘图仪等。

图形处理器：GPU（图形处理单元）、图形加速卡等等。

4. 为什么要制定图形软件标准？可分为哪两类？为了提高计算机图形软件、计算机图形的应用软件以及相关软件的编程人员在不同计算机和图形设备之间的可移植性。

图形软件标准通常是指图形系统及其相关应用系统中各界面之间进行数据传送和通信的接口标准，另外还有供图形应用程序调用的子程序功能及其格式标准。

5. 请列举出当前已成为国际标准的几种图形软件标准，并简述其主要功能。

（1）CGI(Computer Graphics Interface)，它所提供的主要功能集包括控制功能集、独立于设备的图形对象输出功能集、图段功能集、输入和应答功能集以及产生、修改、检索和显示以像素数据形式存储的光栅功能集。

（2）GKS(Graphcis Kernel System)，提供了应用程序和图形输入输出设备之间的接口，包括一系列交互和非交互式图形设备的全部图形处理功能。

主要功能如下：控制功能、输入输出功能、变换功能、图段功能、询问功能等。

6. 试列举计算机图形学的三个应用实例。

（1）CAD/CAM（2）VISC（3）VR.第二章光栅图形学1. 在图形设备上如何输出一个点？为输出一条任意斜率的直线，一般受到哪些因素影响？若图形设备是光栅图形显示器，光栅图形显示器可以看作是一个像素的矩阵，光栅图形显示器上的点是像素点的集合。

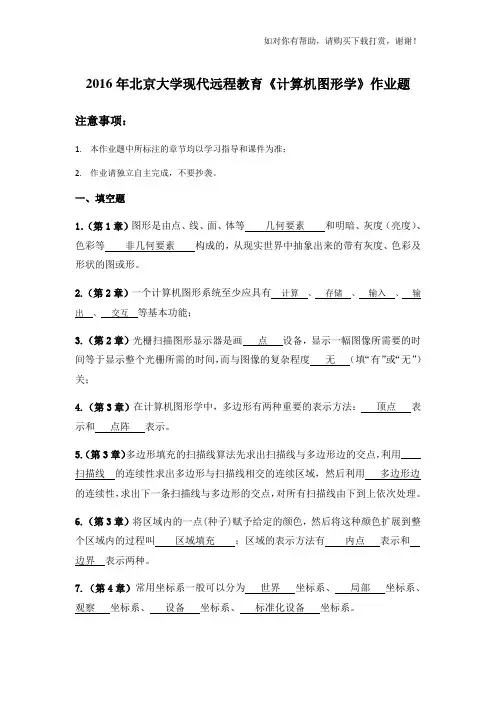

2016年北京大学现代远程教育《计算机图形学》作业题注意事项：1.本作业题中所标注的章节均以学习指导和课件为准；2.作业请独立自主完成，不要抄袭。

一、填空题1．（第1章）图形是由点、线、面、体等几何要素和明暗、灰度（亮度）、色彩等非几何要素构成的，从现实世界中抽象出来的带有灰度、色彩及形状的图或形。

2.（第2章）一个计算机图形系统至少应具有计算、存储、输入、输出、交互等基本功能；3.（第2章）光栅扫描图形显示器是画点设备，显示一幅图像所需要的时间等于显示整个光栅所需的时间，而与图像的复杂程度无（填“有”或“无”）关；4.（第3章）在计算机图形学中，多边形有两种重要的表示方法：顶点表示和点阵表示。

5.（第3章）多边形填充的扫描线算法先求出扫描线与多边形边的交点，利用____扫描线的连续性求出多边形与扫描线相交的连续区域，然后利用多边形边的连续性，求出下一条扫描线与多边形的交点，对所有扫描线由下到上依次处理。

6.（第3章）将区域内的一点(种子)赋予给定的颜色，然后将这种颜色扩展到整个区域内的过程叫区域填充；区域的表示方法有内点表示和边界表示两种。

7.（第4章）常用坐标系一般可以分为世界坐标系、局部坐标系、观察坐标系、设备坐标系、标准化设备坐标系。

8.（第4章）对于基本几何变换，一般有平移、旋转、反射和错切等。

这些基本几何变换都是相对于 坐标原点 和 坐标轴 进行的几何变换。

9.（第4章）在三维空间中的物体进行透视投影变换，最多可能产生 3 个主灭点。

10.（第6章）根据输入数据的不同性质，图形核心系统(GKS)和三维图形系统(PHIGS)把输入设备在逻辑上分成以下几类： 定位___设备、 笔画__设备、 定值 设备、 选择 设备、 拾取 设备、 字符串 设备。

11.（第7章）隐藏面和隐藏线的消除有两种基本的算法，一种是基于 图像空间 的方法，一种是基于 物体空间 的方法。

12.（第7章）扫描线z 缓冲器算法所用到的数据结构包括一个 多边形y 筒 、一个 边y 筒 、一个 多边形活化表__、一个 边活化表___；13.（第8章）通常，人们把反射光考虑成3个分量的组合，这3个分量分别是_ 环境光 反射、 漫 反射和 镜面 反射。

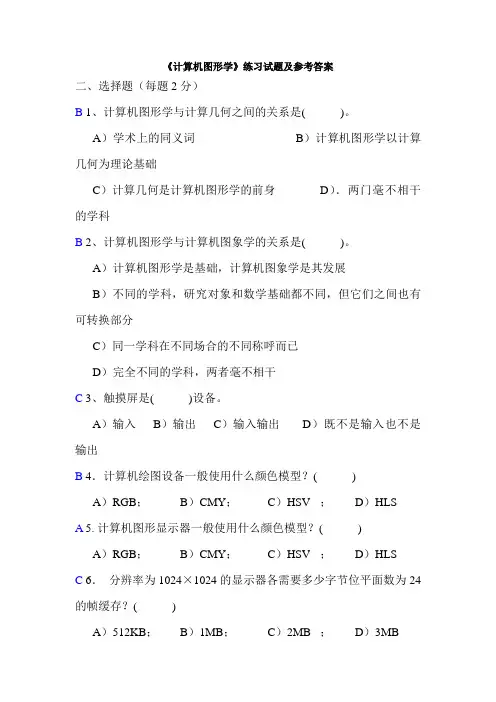

《计算机图形学》练习试题及参考答案二、选择题（每题2分）B 1、计算机图形学与计算几何之间的关系是( )。

A）学术上的同义词B）计算机图形学以计算几何为理论基础C）计算几何是计算机图形学的前身D）．两门毫不相干的学科B 2、计算机图形学与计算机图象学的关系是( )。

A）计算机图形学是基础，计算机图象学是其发展B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科，两者毫不相干C 3、触摸屏是( )设备。

A）输入B）输出C）输入输出D）既不是输入也不是输出B 4．计算机绘图设备一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS A 5. 计算机图形显示器一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS C 6．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？( )A）512KB；B）1MB；C）2MB ；D）3MBD 7．哪一个不是国际标准化组织（ISO）批准的图形标准？( )A）GKS；B）PHIGS；C）CGM ；D）DXF C8.下述绕坐标原点逆时针方向旋转a角的坐标变换矩阵中哪一项是错误的? ( )| A B || C D |A) cos a;B) sin a;C) sin a;D) cos aA 9、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S 到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? ( )A)S和P均在可见的一侧,则输出S和P.B)S和P均在不可见的一侧,则输出0个顶点.C)S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点.D)S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P.C 10、在物体的定义中对边的哪条限制不存在? ( )A) 边的长度可度量且是有限的B) 一条边有且只有两个相邻的面C) 一条边有且只有两个端点D) 如果一条边是曲线,那么在两个端点之间不允许曲线自相交D11.下述哪一条边不是非均匀有理B样条(NURBS)的优点? ( )A) NURBS比均匀B样条能表示更多的曲面B) 对于间距不等的数据点,用NURBS拟合的曲线比用均匀B 样条拟合的曲线更光滑C) NURBS提供的权控制方法比用控制点更能有效的控制曲线的形状D) 使用NURBS可以提高对曲面的显示效率C 12.下列关于图的存储表示的叙述中，哪一个是不正确的？A) 无向图的相邻矩阵是对称矩阵B) 对于带权的图，其相邻矩阵中值为1的元素，其值可以用边的权来权替C) 用邻接表法存储包括n个结点的图需要保存一个顺序存储的结点表和n个链接存储的边表D) 用邻接表法存储包括n条边的图需要保存一个顺序存储的结点表和n个链接存储的边表C13*.在面片的数量非常大的情况下哪一个消隐算法速度最快? ( )A) 深度缓存算法(Z-Buffer)B) 扫描线消隐算法C) 深度排序算法(画家算法)D) 不知道B14*.下面关于深度缓存消隐算法(Z-Buffer)的论断哪一条不正确? ( )A) 深度缓存算法并不需要开辟一个与图像大小相等的深度缓存数组B) 深度缓存算法不能用于处理对透明物体的消隐C) 深度缓存算法能并行实现D) 深度缓存算法中没有对多边形进行排序D15.在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( )A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次D) 当射线与多边形的某边重合时,计数1次D 16*、扫描消隐算法在何处利用了连贯性（相关性Coherence）?(1)计算扫描线与边的交点；（2）计算多边形在其边界上的深度；（3）计算多边形视窗任意点处的深度值；（4）检测点与多边形之间的包含性。

作业系统--16春《计算机图形学》作业4-------------------------------------------------------------------------------- 16春《计算机图形学》作业4, 1503phzwy11．未做完作业单击【保存作业】，下次可以继续做作业；2．做完作业后，单击【提交作业】则作业被提交给教师，提交后作业将无法进行修改，请慎重操作。

3．单击【预算成绩】可以对未提交的作业进行客观题成绩预算。

题号:1 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:6.45 内容:齐次坐标表示法就是由n+1维向量表示一个（）选项:a、n-1维向量b、 n维向量c、 n+1维向量d、 n+2维向量--------------------------------------------------------------------------------题号:2 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:4.84内容:由空间的n+1个控制点生成的k次准均匀B样条曲线（）选项:a、是由n-k-1段B样条曲线逼近而成的b、是由n-k段B样条曲线逼近而成的c、是由n-k+1段B样条曲线逼近而成的d、是由n-k+2段B样条曲线逼近而成的--------------------------------------------------------------------------------题号:3 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:3.23内容:光线跟踪算法的主要计算量在于（）选项:a、基于Phong模型的明暗度计算b、反射方向计算c、折射方向计算d、求交计算--------------------------------------------------------------------------------题号:4 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:4.84内容:对二维的齐次坐标[a b h]，当h=0该齐次坐标实际上表示了（）选项:a、一个二维的无穷远点b、二维空间的原点c、一个任意维的无穷远点d、任意维空间的原点--------------------------------------------------------------------------------题号:5 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:4.84内容:Cohen-SutherLand裁剪算法采用如下的编码方法：延长窗口的边，把未经裁剪的图形区域分为九个区，（）选项:a、每个区给一个二位二进制数代码b、每个区给一个四位二进制数代码c、每个区给一个八位二进制数代码d、每个区给一个十六位二进制数代码--------------------------------------------------------------------------------题号:6 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:6.45内容:Bezier特征多边形的第一条边表示了Bezier曲线（）选项:a、在终点处的切矢量方向b、在起点处的切矢量方向c、在任意点处的切矢量方向d、以上说法都不对--------------------------------------------------------------------------------题号:7 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:6.45内容:复合变换是指图形作一次以上的几何变换，变换结果是（）选项:a、每次变换矩阵相加b、每次变换矩阵相乘c、每次变换矩阵相减d、每次变换矩阵取逆后相加--------------------------------------------------------------------------------题号:8 题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:4.84内容:在直线段的参数方程表示方法中，参数t的取值范围为___。

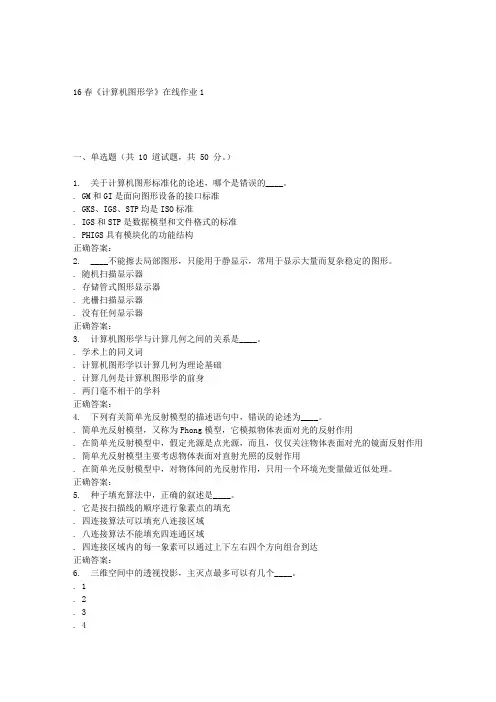

16春《计算机图形学》在线作业1一、单选题（共 10 道试题，共 50 分。

）1. 关于计算机图形标准化的论述，哪个是错误的____。

. GM和GI是面向图形设备的接口标准. GKS、IGS、STP均是ISO标准. IGS和STP是数据模型和文件格式的标准. PHIGS具有模块化的功能结构正确答案：2. ____不能擦去局部图形，只能用于静显示，常用于显示大量而复杂稳定的图形。

. 随机扫描显示器. 存储管式图形显示器. 光栅扫描显示器. 没有任何显示器正确答案：3. 计算机图形学与计算几何之间的关系是____。

. 学术上的同义词. 计算机图形学以计算几何为理论基础. 计算几何是计算机图形学的前身. 两门毫不相干的学科正确答案：4. 下列有关简单光反射模型的描述语句中，错误的论述为____。

. 简单光反射模型，又称为Phong模型，它模拟物体表面对光的反射作用. 在简单光反射模型中，假定光源是点光源，而且，仅仅关注物体表面对光的镜面反射作用. 简单光反射模型主要考虑物体表面对直射光照的反射作用. 在简单光反射模型中，对物体间的光反射作用，只用一个环境光变量做近似处理。

正确答案：5. 种子填充算法中，正确的叙述是____。

. 它是按扫描线的顺序进行象素点的填充. 四连接算法可以填充八连接区域. 八连接算法不能填充四连通区域. 四连接区域内的每一象素可以通过上下左右四个方向组合到达正确答案：6. 三维空间中的透视投影，主灭点最多可以有几个____。

. 1. 2. 3. 47. 在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点。

请问哪种情况下输出的顶点是错误的____。

. S和P均在可见的一侧,则输出S和P. S和P均在不可见的一侧,则输出0个顶点. S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点. S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P正确答案：8. 光笔是一种____设备。

《计算机图形学》练习试题及参考答案一、选择题1.计算机图形学的研究对象是图形的表示、存储、( )和转换。

A.生成B.显示C.打印D.传输参考答案：B2.在计算机中,图形信息通常以( )形式存储A.数组B.字符串C.树状D.图形块参考答案：A3.下列哪个不属于计算机图形学的应用领域?A.计算机辅助设计B.虚拟现实C.办公自动化D.计算机艺术参考答案：C4.在计算机图形学中,( )是指将一个图形按照一定的比例和方向变换到新的位置。

A.缩放B.平移C.旋转D.镜像参考答案：B5.以下哪个不属于基本的图形变换?A.缩放B.旋转C.剪切D.反射参考答案：C6.在计算机图形学中,( )是指在图形上按照一定的方式进行填充。

A.着色B.填充C.描绘D.渲染参考答案：B7.在计算机图形学中,( )是指将一个图形分解成多个小三角形的过程。

A.细分B.纹理映射C.光照D.阴影参考答案：A8.以下哪个不属于计算机图形学的主要任务?A.图形设计B.图形输入C.图形输出D.图形处理参考答案：A9.在计算机图形学中,( )是指将图形按照一定的方式进行着色。

A.着色器B.渲染器C.显示器D.输入器参考答案：A10.在计算机图形学中,( )是指在图形上施加光照和材质,以产生真实感的效果。

A.渲染B.着色C.细化D.纹理映射参考答案：A二、填空题1.计算机图形学是研究图形的表示、存储、______、______和转换的学科。

参考答案：生成、显示2.在计算机中,图形信息通常以______形式存储。

参考答案：数组3.______是指将一个图形按照一定的比例和方向变换到新的位置。

参考答案：平移4.在计算机图形学中,______是指在图形上按照一定的方式进行填充。

参考答案：填充5.在计算机图形学中,______是指将一个图形分解成多个小三角形的过程。

参考答案：细分6.______是指将图形按照一定的方式进行着色。

参考答案：着色器7.______是指在图形上施加光照和材质,以产生真实感的效果。

计算机图形学作业及答案1、计算机图形系统的组成包括哪些？答：计算机图形系统由硬件和软件两部分组成，硬件包括：主计算机、图形显示器以及I/O 交互工具和存储设备；软件包括操作系统、高级语言、图形软件和应用软件。

现代计算机图形系统与一般计算机系统最主要的差别是具有图形的输入、输出设备以及必要的交互工具，在速度和存储容量上具有较高的要求。

另外，人也是这个系统的组成部分。

2、简述光栅扫描式显示器的性能指标？答：⑴分辨率：指显示器在屏幕水平(垂直)方向可显示多少像素，分辨率以象素点为基本单位。

表示方法为320×200、640×480等。

显示分辨率与显卡上的缓冲存储器的容量有关，容量越大，显示分辨率越高。

分辨率越高，显示的字符或图像越清晰。

⑵ 亮度等级数目和色彩：指单种颜色亮度可变化的数目，亮度等级范围的提升可使图像看 上去更柔和自然色彩包括可选择显示颜色的数目以及一帧画面可同时显示的颜色数。

⑶ 显示速度：指显示字符、图形，特别是动态图像的速度，可用最大带宽表示：水平像素 数*垂直像素数*最大刷新率。

3、具有相同分辨率的彩色光栅显示器与黑白光栅在结构上有何区别？ 答：彩色：对于红、绿、蓝的三个原色有三个位面的帧缓存和三个电子枪，每个位面的帧缓冲对应一个电子枪即对应一种颜色；对每个颜色的电子枪可以通过增加帧缓存位面来提高颜色种类和灰度级，通过三种原色的组合可以产生不同种类的颜色。

彩色光栅显示器主要是有红、绿、蓝的三个原色所组成，每种原色电子枪有8个位面的帧缓存和8位的数模转换器，每种原色有256种亮度，三种原色组合可为16771216种颜色，也可以通过颜色查找表查找，故帧缓存位数至少24位。

黑白：黑白光栅显示器的帧缓存是一块连续的计算机存储器，每个像素需1位存储器，每个存储器只有0或1两个状态。

因此一个位面的帧缓存只能产生黑白图形。

可以增加象素点的位面数，通过多个位面显示出多种灰度级。

《计算机图形学》测试题一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube）30、隔行（interlaced）扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport）40、投影变换41、平面几何投影42. 参数图43. 像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52. 交互技术53. 交互式图形系统的基本交互任务54. 定位任务55. 选择任务56. 拾取任务57 .选择技术58. 菜单技术59. 文字输入任务60. 数值输入任务61．动画62．帧63．场64. 消隐65.物体空间的消隐算法66. 漫反射光67. 环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是( )。

A）学术上的同义词B）计算机图形学以计算几何为理论基础C）计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( )。

A）计算机图形学是基础，计算机图象学是其发展B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科，两者毫不相干3、触摸屏是( )设备。

A）输入B）输出C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS5. 计算机图形显示器一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS6．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？( ) A）512KB；B）1MB；C）2MB ；D）3MB7．哪一个不是国际标准化组织（ISO）批准的图形标准？( )A）GKS；B）PHIGS；C）CGM ；D）DXF8.下述绕坐标原点逆时针方向旋转a角的坐标变换矩阵中哪一项是错误的? ( )| A B || C D |A) cos a;B) sin a;C) sin a;D) cos a9、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? ( )A)S和P均在可见的一侧,则输出S和P.B)S和P均在不可见的一侧,则输出0个顶点.C)S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点.D)S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P.10、在物体的定义中对边的哪条限制不存在? ( )A) 边的长度可度量且是有限的B) 一条边有且只有两个相邻的面C) 一条边有且只有两个端点D) 如果一条边是曲线,那么在两个端点之间不允许曲线自相交11.下述哪一条边不是非均匀有理B样条(NURBS)的优点? ( )A) NURBS比均匀B样条能表示更多的曲面B) 对于间距不等的数据点,用NURBS拟合的曲线比用均匀B样条拟合的曲线更光滑C) NURBS提供的权控制方法比用控制点更能有效的控制曲线的形状D) 使用NURBS可以提高对曲面的显示效率12.下列关于图的存储表示的叙述中，哪一个是不正确的？A) 无向图的相邻矩阵是对称矩阵B) 对于带权的图，其相邻矩阵中值为1的元素，其值可以用边的权来权替C) 用邻接表法存储包括n个结点的图需要保存一个顺序存储的结点表和n个链接存储的边表D) 用邻接表法存储包括n条边的图需要保存一个顺序存储的结点表和n个链接存储的边表13*.在面片的数量非常大的情况下哪一个消隐算法速度最快? ( )A) 深度缓存算法(Z-Buffer)B) 扫描线消隐算法C) 深度排序算法(画家算法)D) 不知道14*.下面关于深度缓存消隐算法(Z-Buffer)的论断哪一条不正确? ( )A) 深度缓存算法并不需要开辟一个与图像大小相等的深度缓存数组B) 深度缓存算法不能用于处理对透明物体的消隐C) 深度缓存算法能并行实现D) 深度缓存算法中没有对多边形进行排序15.在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( )A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次D) 当射线与多边形的某边重合时,计数1次16*、扫描消隐算法在何处利用了连贯性（相关性Coherence）?(1)计算扫描线与边的交点；（2）计算多边形在其边界上的深度；（3）计算多边形视窗任意点处的深度值；（4）检测点与多边形之间的包含性。

计算机图形学习题参考答案第1章绪论1、第一届ACM SIGGRAPH会议是哪一年在哪里召开的？解：1974年，在Colorado大学召开了第一届SIGGRAPH年会。

2、计算机图形学之父是谁？解：Sutherland3、列举一些计算机图形学的应用领域（至少5个）。

解：计算机辅助设计、图示图形学、计算机艺术、娱乐、教学与培训、可视化、图像处理、图形用户界面等。

4、简要介绍计算机图形学的研究内容。

解：（1）图形的输入。

如何开发和利用图形输入设备及相关软件把图形输入到计算机中，以便进行各种处理。

（2）图形的处理。

包括对图形进行变换（如几何变换、投影变换）和运算（如图形的并、交、差运算）等处理。

（3）图形的生成和输出。

如何将图形的特定表示形式转换成图形输出系统便于接受的表示形式，并将图形在显示器或打印机等输出设备上输出。

5、简要说明计算机图形学与相关学科的关系。

解：与计算机图形学密切相关的学科主要有图像处理、计算几何、计算机视觉和模式识别等。

计算机图形学着重讨论怎样将数据模型变成数字图像。

图像处理着重研究图像的压缩存储和去除噪音等问题。

模式识别重点讨论如何从图像中提取数据和模型。

计算几何着重研究数据模型的建立、存储和管理。

随着技术的发展和应用的深入，这些学科的界限变得模糊起来，各学科相互渗透、融合。

一个较完善的应用系统通常综合利用了各个学科的技术。

6、简要介绍几种计算机图形学的相关开发技术。

解：（1）OpenGL。

OpenGL是一套三维图形处理库，也是该领域事实上的工业标准。

OpenGL独立于硬件、操作系统和窗口系统，能运行于不同操作系统的各种计算机，并能在网络环境下以客户/服务器模式工作，是专业图形处理、科学计算等高端应用领域的标准图形库。

以OpenGL为基础开发的应用程序可以十分方便地在各种平台间移植；OpenGL与C/C++紧密接合，便于实现图形的相关算法，并可保证算法的正确性和可靠性；OpenGL使用简便，效率高。

《计算机图形学》试卷及答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、填空题（每空分，共 1 0 分） 1、计算机图形学中的图形是指由点、线、面、体等 和明暗、灰度（亮度）、色彩等 构成的，从现实世界中抽象出来的带有灰度、色彩及形状的图或形。

2、一个计算机图形系统至少应具有 、 、输入、输出、 等基本功能。

3、 常用的字符描述方法有：点阵式、 和 。

4、 字符串剪裁的策略包括 、 和笔划/像素精确度 。

5、 所谓齐次坐标就是用 维向量表示一个n 维向量。

6、 投影变换的要素有：投影对象、 、 、投影线和投影。

7、输入设备在逻辑上分成定位设备、描画设备、定值设备、 、拾取设备和 。

8、人机交互是指用户与计算机系统之间的通信，它是人与计算机之间各种符号和动作的 。

9、按照光的方向不同，光源分类为： ， ， 。

10、从视觉的角度看，颜色包含3个要素：即 、 和亮度。

二、单项选择题（每题 2分，共 30分。

请将正确答案的序号填在题后的括号内）1、在CRT 显示器系统中，（ ）是控制电子束在屏幕上的运动轨迹。

A. 阴极B. 加速系统C. 聚焦系统D. 偏转系统2、分辨率为1024×1024的显示器需要多少字节位平面数为16的帧缓存？（ ）A. 512KBB. 1MBC. 2MBD. 3MB 3、计算机图形显示器一般使用什么颜色模型？（ ）A. RGBB. CMYC. HSVD. HLS4、下面哪个不属于图形输入设备？（ ） A. 键盘 B. 绘图仪 C. 光笔 D. 数据手套5、多边形填充算法中，错误的描述是（ ）。

A. 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大 B. 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补C. 边填充算法较适合于帧缓冲存储器的图形系统D. 边标志算法也不能解决象素被重复访问的缺点6、 在扫描线填色算法中，扫描线与顶点相交时，对于交点的取舍问题，下述说法正确的是（ ）。

《计算机图形学》练习试题及参考答案一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube）30、隔行（interlaced）扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport）40、投影变换41、平面几何投影42. 参数图43. 像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52. 交互技术53. 交互式图形系统的基本交互任务54. 定位任务55. 选择任务56. 拾取任务57 .选择技术58. 菜单技术59. 文字输入任务60. 数值输入任务61．动画62．帧63．场64. 消隐65.物体空间的消隐算法66. 漫反射光68. 镜面反射光《计算机图形学》测试题二、名词解释：(每个4分)1．计算机图形学研究怎样用计算机生成、处理和显示图形和科学。

2．图象处理将客观世界中原来存在的物体映象处理成新的数字化图象。

3．模式识别研究如何对所输入的图象进行分析和识别。

4．计算几何研究几何模型和数据处理的学科，着重讨论几何形体的计算机表示、分析和综合，研究如何方便灵活、有效地建立几何形体的数学模型以及如何更好地存储和管理等。

5．凸多边形是指这样一类多边形：在多边形内任选两个点，将这两个点用线段连接后，此线段上所有的点都在多边形内。
