高分子材料加工工艺聚合物流变学基础
度，类似凝胶；当外部τ作用而破坏暂时的交联点时，粘度即随 和剪切时间的增加而降低。 摇凝性液体
A.含义：在定温下表观粘度随剪切持续时间延长而增大的液体称为摇凝性液体。 B.原因：主要原因是溶液中不对称的粒子（椭球形线团）在剪切应力场的速度作用下取向排列形成暂时 次价交联点所致，这种绨合使粘度不断增加，最后形成凝胶状，只要外力作用一停止，暂时交联点就消除，粘 度重新降低。
应变：材料在应力作用下产生的形变和尺寸的改变称为应变。（单位长度的形变量） 根据受力方式不同，通常有三种类型：剪切应变（γ）、拉伸应变（ε）和流体静压力的均匀压缩
剪切速率
表示单位时间内的剪切应变
拉伸速率 牛顿粘度
表示单位时间内的拉伸应变
为比例常数，称为牛顿粘度。是液体自身所固有的性质，其表征液体抵抗外力 引起流动变形的能力。液体不同，粘度值不同与分子结构和温度有关，单位（
高分子材料加工工艺聚合物流 变学基础
流变学 流动+形变
高分子材料加工流变学？
第一节 高分子熔体流变行为
• 1 非牛顿型流动 • （1）牛顿流体 • 服从牛顿流动定律的流体称为牛顿流体 • （2）非牛顿流体 • 凡不服从牛顿流动定律的流体称为非牛顿流体
应力：单位面积上所受的力称为应力。 根据受力方式不同，通常有三种主要类型：剪切应力（τ）、拉伸应力（б）和流体静压力（P）
• 高分子流动不是简单的整个分子的迁移，而是链段的相继蠕动来实现的。类似于蛇的蠕动。链段的尺寸大 小约含几十个主链原子。
• 流动不复合牛顿流体的运动规律。粘度随剪切速率或剪切应力的大小而改变。 • 这个优点利于我们通过改变螺杆转速、压力等工艺参数调节熔体的粘度、改善其流动性。
• 聚合物在流动过程中所发生的形变一部分是可逆的，因为聚合物的流动并不是高分子链之间简单的相对滑 移的结果，而是链段分段运动的总结果，这样在外力作用下，高分子链不可避免地要顺外力方向有所伸展 ，聚合物进行黏性流动时，必然伴随高弹形变。在外力消除后，高分子链又要卷曲起来。
A.含义：在定温下表观粘度随剪切持续时间延长而增大的液体称为摇凝性液体。 B.原因：主要原因是溶液中不对称的粒子（椭球形线团）在剪切应力场的速度作用下取向排列形成暂时 次价交联点所致，这种绨合使粘度不断增加，最后形成凝胶状，只要外力作用一停止，暂时交联点就消除，粘 度重新降低。
应变：材料在应力作用下产生的形变和尺寸的改变称为应变。（单位长度的形变量） 根据受力方式不同，通常有三种类型：剪切应变（γ）、拉伸应变（ε）和流体静压力的均匀压缩
剪切速率
表示单位时间内的剪切应变
拉伸速率 牛顿粘度
表示单位时间内的拉伸应变
为比例常数，称为牛顿粘度。是液体自身所固有的性质，其表征液体抵抗外力 引起流动变形的能力。液体不同，粘度值不同与分子结构和温度有关，单位（
高分子材料加工工艺聚合物流 变学基础
流变学 流动+形变
高分子材料加工流变学？
第一节 高分子熔体流变行为
• 1 非牛顿型流动 • （1）牛顿流体 • 服从牛顿流动定律的流体称为牛顿流体 • （2）非牛顿流体 • 凡不服从牛顿流动定律的流体称为非牛顿流体
应力：单位面积上所受的力称为应力。 根据受力方式不同，通常有三种主要类型：剪切应力（τ）、拉伸应力（б）和流体静压力（P）
• 高分子流动不是简单的整个分子的迁移，而是链段的相继蠕动来实现的。类似于蛇的蠕动。链段的尺寸大 小约含几十个主链原子。
• 流动不复合牛顿流体的运动规律。粘度随剪切速率或剪切应力的大小而改变。 • 这个优点利于我们通过改变螺杆转速、压力等工艺参数调节熔体的粘度、改善其流动性。
• 聚合物在流动过程中所发生的形变一部分是可逆的，因为聚合物的流动并不是高分子链之间简单的相对滑 移的结果，而是链段分段运动的总结果，这样在外力作用下，高分子链不可避免地要顺外力方向有所伸展 ，聚合物进行黏性流动时，必然伴随高弹形变。在外力消除后，高分子链又要卷曲起来。
高分子物理---第九章-聚合物的粘性流动
长支化时, 相当长链分子 增多, 易缠结, 从而粘度 增加
(5) 熔体结构的影响
当分子量相同时， 当T在160~200℃时，η乳液PVC<η悬浮PVC 当T>200℃时， η乳液PVC≈η悬浮PVC 此时，乳液法PVC中颗粒已完全消失，因而
粘度差别不大。
影响熔体粘度的因素
9.1.6 高聚物流体流动中的弹性表现
②高聚物在模孔内流动时，由于切应力的作用，产生法 向应力效应，由法向应力差所产生的弹性形变在出口模 后回复，因而挤出物直径涨大。
三 、不稳定流动—熔体破裂(melt fracture)现象
所谓熔体破裂现象是高聚物熔体 在挤出时，如果剪切速度过大， 超过某一极限值时，从口模出来 的挤出物不再是平滑的，会出现 表面粗糙、起伏不平、螺旋皱纹、 挤出物扭曲甚至破碎等现象，也 称为不稳定流动。
实际中应避免不稳定流动。
四、 影响高聚物熔体弹性的因素 1.剪切速率：随剪切速率增大，熔体弹性效应增大。
* * 0 ei 0 (cos i sin ) 0 sin i20 cos i
* i0
i0
0
i
B
2.温度：温度↑，大分子松弛时间τ变短，高聚物熔体弹 性↓。
3.分子量及分子量分布
2F2B
表示改性情况
表示密度范围 1.ρ<0.922 2.=0.923~0.946
MFR=2
用途 Film
门尼粘度（Mooney Viscosity）
测定橡胶半成品或生胶的粘度大小的一种方法。门尼粘
度通常是在 100℃和一定的转子转速（2 r/min），测定
橡胶的阻力。
表示方法
ML
100 1+4
50
定为, 称牛顿极限粘度, 又类似牛顿流体行为。
(5) 熔体结构的影响
当分子量相同时， 当T在160~200℃时，η乳液PVC<η悬浮PVC 当T>200℃时， η乳液PVC≈η悬浮PVC 此时，乳液法PVC中颗粒已完全消失，因而
粘度差别不大。
影响熔体粘度的因素
9.1.6 高聚物流体流动中的弹性表现
②高聚物在模孔内流动时，由于切应力的作用，产生法 向应力效应，由法向应力差所产生的弹性形变在出口模 后回复，因而挤出物直径涨大。
三 、不稳定流动—熔体破裂(melt fracture)现象
所谓熔体破裂现象是高聚物熔体 在挤出时，如果剪切速度过大， 超过某一极限值时，从口模出来 的挤出物不再是平滑的，会出现 表面粗糙、起伏不平、螺旋皱纹、 挤出物扭曲甚至破碎等现象，也 称为不稳定流动。
实际中应避免不稳定流动。
四、 影响高聚物熔体弹性的因素 1.剪切速率：随剪切速率增大，熔体弹性效应增大。
* * 0 ei 0 (cos i sin ) 0 sin i20 cos i
* i0
i0
0
i
B
2.温度：温度↑，大分子松弛时间τ变短，高聚物熔体弹 性↓。
3.分子量及分子量分布
2F2B
表示改性情况
表示密度范围 1.ρ<0.922 2.=0.923~0.946
MFR=2
用途 Film
门尼粘度（Mooney Viscosity）
测定橡胶半成品或生胶的粘度大小的一种方法。门尼粘
度通常是在 100℃和一定的转子转速（2 r/min），测定
橡胶的阻力。
表示方法
ML
100 1+4
50
定为, 称牛顿极限粘度, 又类似牛顿流体行为。
聚合物的粘性流动-聚合物流变学基础课件
2
9.1.2 聚合物熔体流动特点
（1）粘度大，流动性差: 这是因为高分子链的流动 是通过链段的相继位移来实现分子链的整体迁移， 类似蚯蚓的蠕动。 （2）不符合牛顿流动规律：在流动过程中粘度随 切变速率的增加而下降（剪切变稀）。
（3）熔体流动时伴随高弹形变：因为在外力作用 下，高分子链沿外力方向发生伸展，当外力消失后， 分子链又由伸展变为卷曲，使形变部分恢复，表现 出弹性行为。
M > Mc 0 =KMw3~3.4
logMc logM
23
不同用途对分子量有不同的要求： 合成橡胶一般控制在20万； 塑料居橡胶和与纤维之间， 合成纤维一般控制在1.5万～10万；
不同加工方法对分子量有不同要求： 挤出成型要求分子量较高； 注射成型要求分子量较低； 吹塑成型在挤出和注射两者之间。
When T >Tg+100
a AeE/RT
E - 粘流活化能 viscous flow energy
高分子流动时的运动单元: 链段(的协同运动)
E 由链段的运动能力决定, 与分子链的
柔顺性有关, 而与分子量无关!!
29
a AeE/RT
刚性链 E大 粘度对温度敏感
柔性链
E小
粘度对温度不敏感 对剪切速率敏感
工业上常用MI值作为衡量聚合物分子量大小的一种相对指标，分 子量越大，MI值越小。
15
锥板式旋转粘度计
锥板粘度计是用于测定聚合物熔体粘度的常用仪器。
门尼粘度计
在一定温度下（通常 100C）和一定的转子速 度下，测定未硫化的橡 胶对转子转动的阻力
Mooney Index
100C
M
I100 34
预热3min
熔融指数(Melt index ——简MI )：指在一定的温度下和规定
9.1.2 聚合物熔体流动特点
（1）粘度大，流动性差: 这是因为高分子链的流动 是通过链段的相继位移来实现分子链的整体迁移， 类似蚯蚓的蠕动。 （2）不符合牛顿流动规律：在流动过程中粘度随 切变速率的增加而下降（剪切变稀）。
（3）熔体流动时伴随高弹形变：因为在外力作用 下，高分子链沿外力方向发生伸展，当外力消失后， 分子链又由伸展变为卷曲，使形变部分恢复，表现 出弹性行为。
M > Mc 0 =KMw3~3.4
logMc logM
23
不同用途对分子量有不同的要求： 合成橡胶一般控制在20万； 塑料居橡胶和与纤维之间， 合成纤维一般控制在1.5万～10万；
不同加工方法对分子量有不同要求： 挤出成型要求分子量较高； 注射成型要求分子量较低； 吹塑成型在挤出和注射两者之间。
When T >Tg+100
a AeE/RT
E - 粘流活化能 viscous flow energy
高分子流动时的运动单元: 链段(的协同运动)
E 由链段的运动能力决定, 与分子链的
柔顺性有关, 而与分子量无关!!
29
a AeE/RT
刚性链 E大 粘度对温度敏感
柔性链
E小
粘度对温度不敏感 对剪切速率敏感
工业上常用MI值作为衡量聚合物分子量大小的一种相对指标，分 子量越大，MI值越小。
15
锥板式旋转粘度计
锥板粘度计是用于测定聚合物熔体粘度的常用仪器。
门尼粘度计
在一定温度下（通常 100C）和一定的转子速 度下，测定未硫化的橡 胶对转子转动的阻力
Mooney Index
100C
M
I100 34
预热3min
熔融指数(Melt index ——简MI )：指在一定的温度下和规定
聚合物流变学(绪论)课件
聚合物流变学还可以用于研究高分子材料的结构与性能关系，通过分析聚合物的微观结构和流变性质，可以揭示材料在不同条件下的性能变化规律，为材料科学的发展提供理论支持。
除了在高分子材料加工和性能研究中的应用外，聚合物流变学还广泛应用于其他领域，如生物医学、食品科学、石油化工等。
05
聚合物流变学的未来发展
1
2
3
流变学与材料科学、物理学、化学等学科的交叉融合将进一步加强，为流变学理论的发展提供更多思路和方法。
跨学科融合
实验和计算模拟的相互补充和验证将成为流变学研究的重要手段，有助于更深入地揭示流体的复杂行为。
实验与计算模拟相结合
人工智能、大数据和云计算等技术在流变学中的应用将逐渐普及，提高流变学研究的效率和精度。
智能化技术的应用
聚合物流变学研究面临实验难度大、理论模型复杂、多尺度效应等问题，需要不断探索和创新。
随着科技的发展，聚合物流变学在材料制备、加工、性能优化等方面具有广阔的应用前景，为相关领域的发展提供有力支持。
机遇
挑战
THANK YOU
聚合物流变学(绪论)课件
目录
contents
聚合物流变学简介聚合物流变学基础知识聚合物流变学研究方法聚合物流变学应用聚合物流变学的未来发展
01
聚合物流变学简介
01
02
它涉及到高分子材料的流变性质、流动行为、结构变化以及与加工工艺之间的关系等多个方面。
聚合物流变学是一门研究高分子材料在流动和变形过程中所表现出来的各种物理和化学行为的科学。
将连续的流体离散为有限个单元，如有限差分法、有限元法等。
离散化方法
根据物理定律和边界条件，建立描述流体运动的偏微分方程或积分方程。
建立模型方程
除了在高分子材料加工和性能研究中的应用外，聚合物流变学还广泛应用于其他领域，如生物医学、食品科学、石油化工等。
05
聚合物流变学的未来发展
1
2
3
流变学与材料科学、物理学、化学等学科的交叉融合将进一步加强，为流变学理论的发展提供更多思路和方法。
跨学科融合
实验和计算模拟的相互补充和验证将成为流变学研究的重要手段，有助于更深入地揭示流体的复杂行为。
实验与计算模拟相结合
人工智能、大数据和云计算等技术在流变学中的应用将逐渐普及，提高流变学研究的效率和精度。
智能化技术的应用
聚合物流变学研究面临实验难度大、理论模型复杂、多尺度效应等问题，需要不断探索和创新。
随着科技的发展，聚合物流变学在材料制备、加工、性能优化等方面具有广阔的应用前景，为相关领域的发展提供有力支持。
机遇
挑战
THANK YOU
聚合物流变学(绪论)课件
目录
contents
聚合物流变学简介聚合物流变学基础知识聚合物流变学研究方法聚合物流变学应用聚合物流变学的未来发展
01
聚合物流变学简介
01
02
它涉及到高分子材料的流变性质、流动行为、结构变化以及与加工工艺之间的关系等多个方面。
聚合物流变学是一门研究高分子材料在流动和变形过程中所表现出来的各种物理和化学行为的科学。
将连续的流体离散为有限个单元，如有限差分法、有限元法等。
离散化方法
根据物理定律和边界条件，建立描述流体运动的偏微分方程或积分方程。
建立模型方程
5第五章 聚合物流变学基础
压力的影响
体积的压缩
自由体积的减少
分子间距离缩小
流体粘度增加，流动性降低
35
压力的影响
36
单纯通过压力来提高聚合物的流 动性是不恰当的。过大的压力会 造成功率消耗过大和设备的磨损， 甚至使塑料熔体变得象固体而不 能流动，不易成型。
37
对聚合物流体而言，压力的增加相当于温度的 降低。称为“压力-温度等效性” 利用换算因子来确定产生同样熔体粘度所施 加的压力相当的温降。 换算因子：
剪切速率的影响 温度的影响 压力的影响 分子结构的影响 添加剂的影响
28
剪切速率的影响
聚合物熔体具有非牛顿行为，其粘度随剪 切速率的增加而下降 不同聚合物熔体在流动过程中，随剪切速 率的增加，粘度下降的程度不同
一般橡胶对剪切速率的敏感性比塑料大
29
聚合物熔体的剪切速率依赖性很大，例如 PMMA的熔体在6个数量级的剪切速率变化 时其粘度可下降三个数量级。再加上其粘度 的温度依赖性，聚合物熔体在加工过程中其 粘度的变化范围很大。
③膨胀性流体
定义： 表观粘度随剪切应力(或剪切速率)的增加而增加。 膨胀性流体的流动曲线也不是线性的，而且也不存在屈服 应力。 属于膨胀性流体行为的流动大多数为固体含量高的悬乳液， 如处于高剪切速率下的聚氯乙烯高浓度的悬浮溶液的流动 行为。还有玉米粉、糖溶液、湿沙和某些高浓度的粉末悬 浮液等。
膨胀性流体流动行为的解释： 悬乳液在静态时，体系中的固体颗粒空隙 最小，流体只能勉强充满其中的空间，但施加 低剪切应力(剪切速率小)时，流体充当固体颗 粒间的润滑剂，表观粘度不高； 但剪切速率很大时，固体颗粒的紧密堆积 就被破坏，体系体积有些膨胀，流体不能充满 所有的空隙，润滑作用受到了限制，流动内摩 擦阻力增加，表观粘度随之增大。
聚合物流变学基础11.10
液体
如：水
•实际上，完全流体可被认为是粘性流体的一种 晶体：内部质点在三维空间成周期性重复 排列的固体，具有长程有序，并成周期性 重复排列。 • 液体：液体是四大物质形态之一。它是没 有确定的形状，往往受容器影响。但它的 体积在压力及温度不变的环境下，是固定 不变的。此外，液体对容器的边施加压力 和其他物态一样。
●
0.2 流变学的发展 • 流变学是在20世纪20年代随着土木建筑工 程、机械、化学工业的发展需要而形成的。 一些新材料的开发和应用，使传统的弹性 力学和粘性理论已不能完全表征它们的特 性。1928年，美国物理化学家E.C.宾汉把 对非牛顿流体的研究正式命名为流变学,并 倡议成立流变学会,创刊了《流变学杂志》。
③对设计加工机械和模具有指导作用。例 如：应用流变学知识所建立的聚合物在单 螺杆中熔化的数学模型，可预测单螺杆塑 化挤出机的熔化能力；依据聚合物的流变 数据，指导口模的设计，以便挤出光滑的 制品和有效地控制制品的尺寸。
0.6 聚合物流变行为的特性 1. 经典的力学模式 （1）固体的经典模式
刚体
固体
★学习内容：聚合物流变学基础，聚合物稀 溶液的流变特性，聚合物浓厚体系的流变 特性，聚合物基多相体系的流变行为，流 变测量学及相关参考补充内容。 ★学习要求：同学们要有端正的学习态度； 认真听讲，课前预习，课后复习；认真完 成作业。
★参考书： [1]、吴其晔，高分子材料流变学，北京：高等教育出 版社， 2002 [2]、徐佩眩，高聚物流变学及其应用，北京：化学工 业出版社，2003 [3]、江体乾，工业流变学，北京：化学工业出版社， 1995 [4]王玉忠，高聚物流变学导论，成都：四川大学出版 社，1993
线性弹性体
只考虑物体的平动和转动而不考虑 其形状的变化的物体。 有一定的形状，施加力时，其形状 发生变化，而力被移去后，物体即 恢复其原有的形状。
聚合物流变学基础
名词解释动态力学性能：材料在交变力场作用下的力学性能。
爬杆现象：法向应力超过了离心力就将流体沿旋转轴向上推。
挤出膨胀：聚合物熔体经口模挤出后，其断面膨胀，大于口模的断面。
无管虹吸：对牛顿型流体，当虹吸管提高到离开液面时，虹吸现象立即终止。
对高分子液体，如聚异丁烯的汽油溶液或聚醣在水中的微凝胶体系，当虹吸管升离液面后，杯中的液体仍能源源不断地从虹吸管流出，这种现象称无管虹吸效应。
临界分子量：聚合物的性质随分子量的增加或减少，变化规律发生转折所对应的分子量。
蠕变实验：在不同的材料上瞬时地加上一个应力并保持恒定，然后观察各种材料的应变随时间的变化的实验。
应力松弛实验：使材料试样瞬时产生一个应变，保持恒定，然后观察应力随时间的变化的实验。
涂-4杯：国内应用最广泛的一种粘度杯，按GB/T 1723-93设计，适用于测量涂料及其它相关产品的条件粘度。
圆管中的稳定层流：流体仅沿着z轴方向在一根细管中流动，且每个质点的流动速度不随时间变化。
Couette流动：在外圆筒与内圆筒之间环形部分内的流体中的任一质点仅围绕着内外管的轴以角度ω作圆周运动，没有沿Z或Y方向流动。
锥板流动：发生在一个圆锥与一个圆盘之间，圆盘与平板之间的夹角很小，一般小于4度，在流动中，剪切面为具有相同θ坐标的圆锥面，速度梯度为θ方向，流体流动的方向为ψ方向。
进口效应：由于毛细管很细，压力传感器不能设置在毛细管壁上，它只可设在毛细管进口处的机筒内，这样测得的压力来计算粘度会偏高。
边缘效应：部分转矩被消耗在产生这种在边缘上的复杂流动上而造成的误差。
塑性：某些聚合物流体在受较低应力时像固体一样，只发生弹性形变而不流动，只有当外力超过某临界值σy（屈服应力）时，它会发生流动，网络被破坏，固体变为液体。
假塑性：粘度随剪切速率的增大而下降的性质。
膨胀性：粘度随剪切速率的增大而增大的性质。
触变性：凝胶结构的形成和破坏的能力。
剪切稀化：粘度随剪切速率的增大而下降的性质。

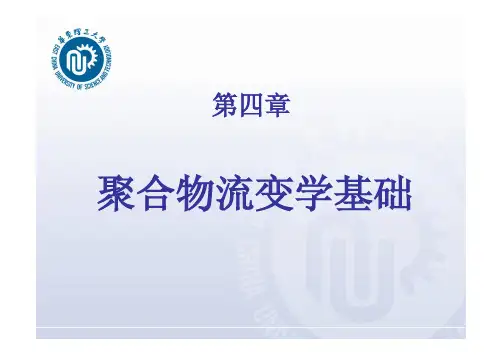

第四章聚合物加工流变学基础
