三轴搅拌桩施工流程.

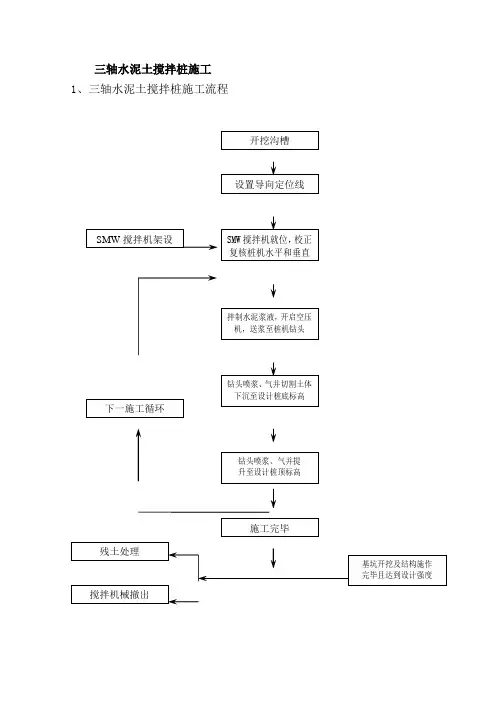

三轴水泥土搅拌桩施工 1、三轴水泥土搅拌桩施工流程2、三轴水泥土搅拌桩施工方法A、测量放线、开挖沟槽（1）测量放线。

施工平台测量放样，搅拌机定位对中，保持设备水平，钻机主轴垂直误差不大于0.5%。

桩机垂直度采用三种方式进行控制，先采用桩机自身水泡进行初调，然后采用两台经纬仪按90°进行准确控制，为防止施工过程中钻杆发生偏斜，在钻杆架体上吊线锤，如发现线锤有偏斜，施工时及时调整钻机相关参数，保证桩机垂直度偏差不得大于1/250。

为方便夜间施工时垂直度检测，在桩机顶部、底部设置照明灯具。

（2）开挖沟槽。

根据放样出的搅拌桩中心线，挖掘机沿中心线放线开挖工作沟槽，沟槽宽度为1m，深度为1.0m～2.0m之间。

B、路面处理，桩机就位（1）路面处理先用挖机挖除预计行走路面表层浮土，用现场挖机来回碾压。

并铺设钢板，保证行走路面的平整度。

机身行走时，先进行机身调平，保证行进过程中机身平稳，桩架垂直。

大船或小船提起行走时，提起高度不大于5cm，确保出现地面下沉时，能迅速着地起支撑作用。

（2）桩机就位统一指挥桩机就位，移动前看清上、下、左、右各方面情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正，桩机应平稳、平正。

施工前应用水平尺将平台调平，并调直机架，确保机架垂直度不小于1/250.C、三轴搅拌桩孔定位搅拌桩机上的2根吊锥线距钻杆中心线为600mm～1200mm，导沟开挖好后，在沟漕中心线向外600mm～1200mm处用固定物做出标记，并在固定物上标记好每幅桩的中心点。

这样，桩机吊锥线对准定标记，即完成孔位定位。

D、制备水泥浆液及浆液注入在施工现场布设水泥浆搅拌系统（自动搅拌站），附近安置水泥罐，在开机前按要求进行水泥浆液的搅制。

将配制好的水泥浆送入贮浆桶内备用。

水泥浆配制好后，停滞时间不得超过2小时，搭接施工的相邻搅拌桩施工间隔不得超过12小时（初凝时间）。

注浆时通过2台注浆泵2条管路注入。

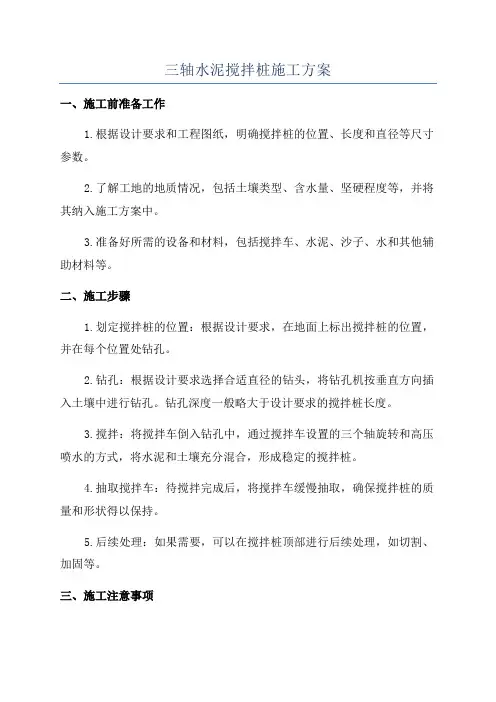

三轴水泥搅拌桩施工方案
一、施工前准备工作
1.根据设计要求和工程图纸，明确搅拌桩的位置、长度和直径等尺寸参数。

2.了解工地的地质情况，包括土壤类型、含水量、坚硬程度等，并将其纳入施工方案中。

3.准备好所需的设备和材料，包括搅拌车、水泥、沙子、水和其他辅助材料等。

二、施工步骤
1.划定搅拌桩的位置：根据设计要求，在地面上标出搅拌桩的位置，并在每个位置处钻孔。

2.钻孔：根据设计要求选择合适直径的钻头，将钻孔机按垂直方向插入土壤中进行钻孔。

钻孔深度一般略大于设计要求的搅拌桩长度。

3.搅拌：将搅拌车倒入钻孔中，通过搅拌车设置的三个轴旋转和高压喷水的方式，将水泥和土壤充分混合，形成稳定的搅拌桩。

4.抽取搅拌车：待搅拌完成后，将搅拌车缓慢抽取，确保搅拌桩的质量和形状得以保持。

5.后续处理：如果需要，可以在搅拌桩顶部进行后续处理，如切割、加固等。

三、施工注意事项
1.施工过程中需要严格控制水泥和水的比例，确保搅拌桩的强度和稳
定性。

2.在施工过程中，对于有特殊要求的搅拌桩（如在软土地层中），需
要根据实际情况进行加固处理。

3.施工中需定期检查搅拌桩的质量和形状，及时发现和解决问题。

4.施工现场应做好相应的安全措施，并遵守相关操作规程和安全标准，确保施工人员的安全。

5.施工完成后，应进行必要的验收和记录，以便后续工程的参考。

通过以上施工方案的实施，能够使三轴水泥搅拌桩在进行地基处理的
过程中，提高土壤的承载力和稳定性，确保工程的安全性和可靠性。

同时
也能够根据实际情况调整施工步骤和注意事项，以满足具体工程的要求。

三轴搅拌桩施工工艺及施工方案一、施工前准备工作：1.按照设计要求、施工图纸和规范要求，制定详细的施工方案和施工组织设计。

2.准备施工设备和工具，包括三轴搅拌桩机、搅拌头、钢筋、水泥、砂浆等。

3.清理施工场地，确保施工场地平整、无障碍物。

二、施工过程：1.制定桩位控制线，并在现场进行标线，确定桩位的位置和深度。

2.使用三轴搅拌桩机，在每个桩位上进行桩身的下沉，同时注入水泥浆料。

3.在注入水泥浆料的同时，使用搅拌头进行三轴搅拌。

搅拌头的重要作用是产生剪切力，使水泥砂浆充分分散，加速硬化，提高桩的承载力。

4.在搅拌过程中，根据需要逐段增加桩机下沉的深度，直到到达设计要求的桩底。

5.拔出搅拌头，继续进行加固灌浆。

灌浆过程中要注意控制浆液的流动速度和浆液质量，保证灌浆的均匀性。

6.桩身真空脱水：将三轴搅拌桩内部的空气和水分抽出，增强桩身的稠度和强度。

7.按照设计要求进行桩顶处理。

三、施工质量控制：1.施工过程中的土层和桩身质量控制。

a.在搅拌过程中，要保证桩机的稳定，避免机身晃动造成施工质量不佳。

b.对于不同类型的地层，要根据设计要求调整搅拌头的转速和下沉深度，确保桩身与周围土层的牢固连接。

c.施工过程中要不断监测土层和桩身的质量，对出现问题的桩位及时处理。

2.施工质量验收：a.对每个桩位进行桩身的试验，包括桩身强度、坚实程度等。

b.对灌浆工艺和灌浆质量进行抽样检测。

c.对桩顶和桩身进行检查和测试，确保施工质量符合设计要求。

四、安全措施：1.施工现场要设立明显的安全警示标志，并配备必要的安全防护设备，例如安全帽、手套、安全绳等。

2.对施工人员进行安全教育和培训，确保施工人员具备相关的安全技能和意识。

3.对施工设备和机械进行定期检查和维护，确保其正常运行和安全使用。

以上是三轴搅拌桩的施工工艺及施工方案的简要介绍，通过合理的施工工艺和严格的施工质量控制，能够保证三轴搅拌桩的施工质量和工程安全。

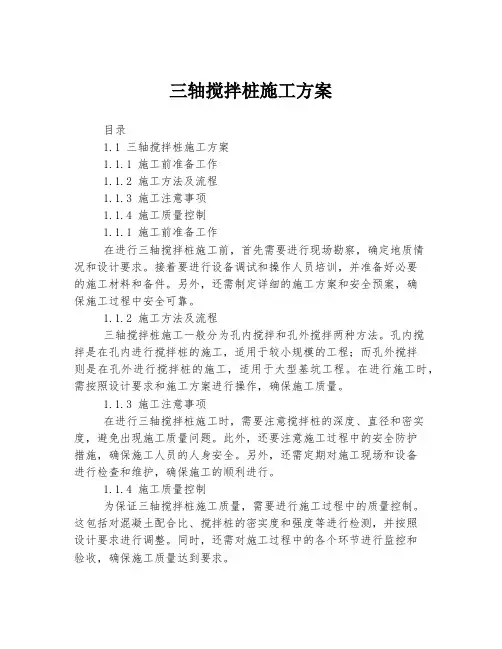

三轴搅拌桩施工方案
目录
1.1 三轴搅拌桩施工方案
1.1.1 施工前准备工作
1.1.2 施工方法及流程
1.1.3 施工注意事项
1.1.4 施工质量控制
1.1.1 施工前准备工作
在进行三轴搅拌桩施工前，首先需要进行现场勘察，确定地质情
况和设计要求。

接着要进行设备调试和操作人员培训，并准备好必要
的施工材料和备件。

另外，还需制定详细的施工方案和安全预案，确
保施工过程中安全可靠。

1.1.2 施工方法及流程
三轴搅拌桩施工一般分为孔内搅拌和孔外搅拌两种方法。

孔内搅
拌是在孔内进行搅拌桩的施工，适用于较小规模的工程；而孔外搅拌
则是在孔外进行搅拌桩的施工，适用于大型基坑工程。

在进行施工时，需按照设计要求和施工方案进行操作，确保施工质量。

1.1.3 施工注意事项
在进行三轴搅拌桩施工时，需要注意搅拌桩的深度、直径和密实度，避免出现施工质量问题。

此外，还要注意施工过程中的安全防护
措施，确保施工人员的人身安全。

另外，还需定期对施工现场和设备
进行检查和维护，确保施工的顺利进行。

1.1.4 施工质量控制
为保证三轴搅拌桩施工质量，需要进行施工过程中的质量控制。

这包括对混凝土配合比、搅拌桩的密实度和强度等进行检测，并按照
设计要求进行调整。

同时，还需对施工过程中的各个环节进行监控和
验收，确保施工质量达到要求。

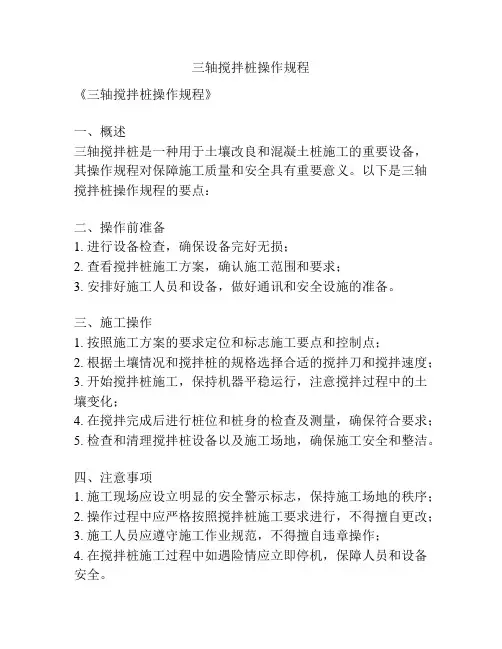

三轴搅拌桩操作规程
《三轴搅拌桩操作规程》
一、概述
三轴搅拌桩是一种用于土壤改良和混凝土桩施工的重要设备，其操作规程对保障施工质量和安全具有重要意义。

以下是三轴搅拌桩操作规程的要点：
二、操作前准备
1. 进行设备检查，确保设备完好无损；
2. 查看搅拌桩施工方案，确认施工范围和要求；
3. 安排好施工人员和设备，做好通讯和安全设施的准备。

三、施工操作
1. 按照施工方案的要求定位和标志施工要点和控制点；
2. 根据土壤情况和搅拌桩的规格选择合适的搅拌刀和搅拌速度；
3. 开始搅拌桩施工，保持机器平稳运行，注意搅拌过程中的土壤变化；
4. 在搅拌完成后进行桩位和桩身的检查及测量，确保符合要求；
5. 检查和清理搅拌桩设备以及施工场地，确保施工安全和整洁。

四、注意事项
1. 施工现场应设立明显的安全警示标志，保持施工场地的秩序；
2. 操作过程中应严格按照搅拌桩施工要求进行，不得擅自更改；
3. 施工人员应遵守施工作业规范，不得擅自违章操作；
4. 在搅拌桩施工过程中如遇险情应立即停机，保障人员和设备安全。

以上就是《三轴搅拌桩操作规程》的要点，希望能够帮助施工人员和相关工作人员做好搅拌桩的施工工作，确保施工安全和质量。

三轴水泥搅拌桩施工工艺三轴水泥搅拌桩是一种常用的地基处理方法，广泛应用于土建工程中。

本文将介绍三轴水泥搅拌桩的施工工艺和相关注意事项。

一、工艺概述三轴水泥搅拌桩是利用搅拌钻机在地下进行搅拌、注浆的一种地基处理方法。

其主要特点是在原地基土中注入水泥浆体，通过搅拌钻机的旋转和提升运动，将水泥浆和土壤充分混合，形成一种具有较高强度和较低沉降的桩体。

二、施工步骤1. 确定施工方案：根据工程要求和地质条件，确定搅拌桩的布置方案和参数。

包括桩径、桩长、桩间距、桩的排列方式等。

2. 钻孔：使用搅拌钻机进行钻孔，根据设计要求控制孔径和孔深。

3. 搅拌注浆：在钻孔的同时，向孔内注入水泥浆体。

搅拌钻机在孔底搅拌钻杆旋转的同时，通过钻杆内部的注浆管将水泥浆体注入孔内。

搅拌过程中要保持旋转速度和提升速度的恰当配合，确保水泥浆体和土壤充分混合。

4. 桩顶处理：搅拌桩施工完成后，需要对桩顶进行处理。

一般采用修整和打磨的方式，使桩顶平整、垂直度符合要求。

5. 检测验收：对搅拌桩进行质量检测和验收。

包括桩身强度、沉降和垂直度等指标的检测。

三、注意事项1. 搅拌钻机的选用：根据工程要求和地质条件选择合适的搅拌钻机，确保施工效率和质量。

2. 搅拌桩的布置：根据地质条件和工程要求合理布置搅拌桩，避免桩与桩之间的冲突。

3. 搅拌参数的控制：根据设计要求，控制搅拌钻机的旋转速度、提升速度和注浆量，确保水泥浆体和土壤充分混合。

4. 桩顶处理：对桩顶进行修整和打磨时，要注意保持桩顶的垂直度和平整度。

5. 质量检测和验收：对搅拌桩进行质量检测和验收，确保桩身强度、沉降和垂直度等指标符合要求。

6. 安全措施：在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。

四、施工案例以某高层建筑施工为例，地质条件为黏土和软土，需要进行地基处理。

经过工程师的设计和方案确定，采用三轴水泥搅拌桩作为地基处理方法。

根据设计要求，确定搅拌桩的布置方案和参数。

三轴搅拌桩施工工艺及施工方案一、搅拌桩施工工艺1.地质勘探：在进行三轴搅拌桩施工前，需要进行地质勘探，了解地下情况，包括土壤类型、地下水位、地下岩层等情况。

2.施工准备：根据地质勘探结果和设计要求，确定三轴搅拌桩的位置和参数，并进行施工准备工作，包括临时设施的搭建、设备和材料的准备等。

3.基坑开挖：根据设计要求和三轴搅拌桩的位置，进行基坑的开挖，并清理基坑内的杂物和泥土。

4.搅拌桩施工：将搅拌机的搅拌叶片插入土层，开始进行搅拌，同时向搅拌桩内注入水泥浆料，并不断提升搅拌叶片。

搅拌的时间和深度根据设计要求确定。

搅拌完成后，将搅拌桩上面的泥土挖出，并进行下一根搅拌桩的施工。

5.检测和验收：在完成三轴搅拌桩施工后，进行桩身的质量检测，包括桩身的尺寸、强度等指标。

同时进行验收，确保搅拌桩施工的质量符合设计要求。

二、施工方案1.设计方案：根据工程的要求和地质勘探结果，进行三轴搅拌桩的设计，包括桩的直径、深度、间距等参数的确定。

2.材料准备：准备好所需的材料，包括水泥、骨料、水、辅料等。

3.设备准备：准备好三轴搅拌机、泵车、挖掘机等设备，并对其进行检查和维护，确保工作正常。

4.施工方案：根据设计方案和现场实际情况，制定具体的施工方案，包括搅拌桩的施工顺序、挖掘机的操作路线、水泥浆料的搅拌比例等。

5.施工组织：确定施工的组织架构，明确各个岗位的工作任务和责任，划分施工区域，并设立指挥部和安全员，以确保施工的顺利进行。

6.施工流程：按照施工方案和施工组织安排，进行三轴搅拌桩的施工，包括地质勘探、基坑开挖、搅拌桩施工、检测和验收等流程。

7.安全措施：制定安全操作规程，对施工人员进行安全教育和培训，设置警示标志和安全防护设施，确保施工过程安全可靠。

8.施工记录：在施工过程中做好详细的施工记录，包括施工时间、施工量、材料使用量等，以便后期的验收和清算工作。

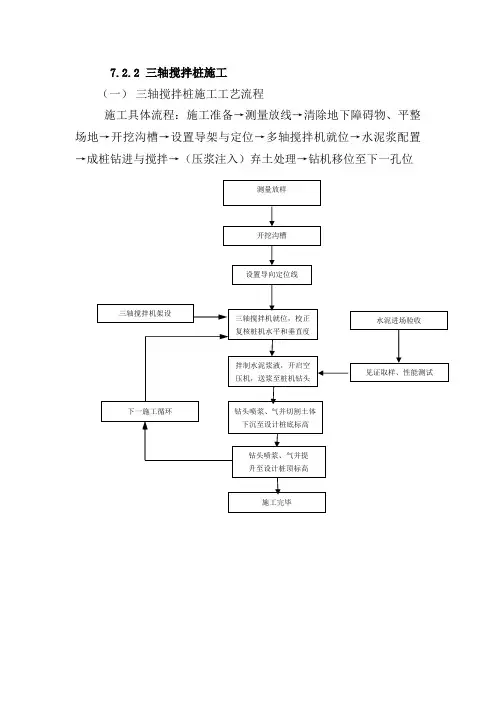

7.2.2 三轴搅拌桩施工（一）三轴搅拌桩施工工艺流程施工具体流程：施工准备→测量放线→清除地下障碍物、平整场地→开挖沟槽→设置导架与定位→多轴搅拌机就位→水泥浆配置→成桩钻进与搅拌→（压浆注入）弃土处理→钻机移位至下一孔位移机下一根桩场地布置设备进场前，场地必须达到“三通一平”，桩机行走路线软弱地面必须加垫走道板等，防止桩机倾斜。

障碍物清理因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物进行清理或移位，以保证施工顺利进行。

测量放线根据甲方提供坐标基准点，按图放出桩位，设立临时控制桩，做好技术复核单，提请甲方验收。

开挖沟槽根据基坑围护边线用挖机开挖搅拌桩沟槽，并清除地下障碍物，沟槽尺寸如下图，开挖沟槽土体应及时处理，以保证SMW三轴搅拌桩正常施工。

桩机就位由当班班长统一指挥桩机就位，移动前，看清上、下、左、右各方向的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正，桩机应平稳、平正。

搅拌及注浆速度三轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度，并做好原始记录。

报表记录施工过程中由专人负责记录，记录要求详细、真实、准确。

试块制作及养护每天每台机械要求做一组7.07×7.07×7.07cm试块，试块要有专业的取样员取样。

试样宜取自最后一次搅拌头提升出来的附于钻头上的土，试块制作好后进行编号、记录、养护，到龄期后由监理单位随机抽取几组送实验室做抗压强度试验。

2、SMW三轴水泥土搅拌桩施工流程施工具体流程：施工准备→测量放线→清除地下障碍物、平整场地→开挖沟槽→设置导架与定位→多轴搅拌机就位→水泥浆配置→成桩钻进与搅拌→（压浆注入）弃土处理→钻机移位至下一孔位。

3、SMW三轴水泥土搅拌桩施工技术措施针对本工程SMW三轴水泥土搅拌桩施工特点、难点、重点抓好桩机就位、成孔、水泥浆拌制以及提升四大工序，并将各大工序再加以细化。

测量放线控制根据图纸中具体尺寸位置，用经纬仪、长卷尺测量定位，标定围护结构的轴线，提请监理复核认可后才可施工。

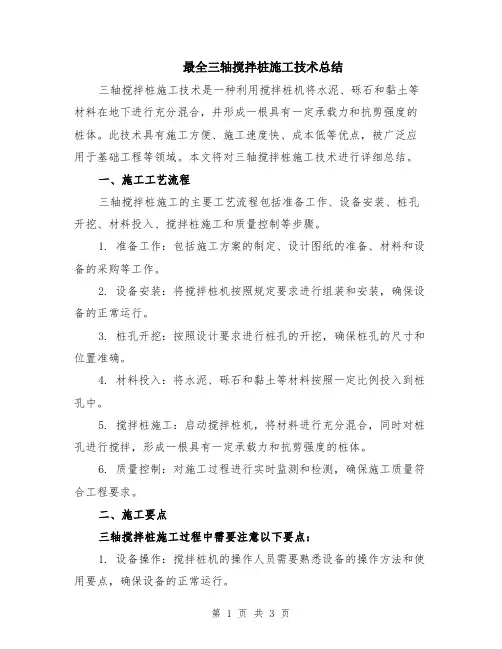

最全三轴搅拌桩施工技术总结三轴搅拌桩施工技术是一种利用搅拌桩机将水泥、砾石和黏土等材料在地下进行充分混合，并形成一根具有一定承载力和抗剪强度的桩体。

此技术具有施工方便、施工速度快、成本低等优点，被广泛应用于基础工程等领域。

本文将对三轴搅拌桩施工技术进行详细总结。

一、施工工艺流程三轴搅拌桩施工的主要工艺流程包括准备工作、设备安装、桩孔开挖、材料投入、搅拌桩施工和质量控制等步骤。

1. 准备工作：包括施工方案的制定、设计图纸的准备、材料和设备的采购等工作。

2. 设备安装：将搅拌桩机按照规定要求进行组装和安装，确保设备的正常运行。

3. 桩孔开挖：按照设计要求进行桩孔的开挖，确保桩孔的尺寸和位置准确。

4. 材料投入：将水泥、砾石和黏土等材料按照一定比例投入到桩孔中。

5. 搅拌桩施工：启动搅拌桩机，将材料进行充分混合，同时对桩孔进行搅拌，形成一根具有一定承载力和抗剪强度的桩体。

6. 质量控制：对施工过程进行实时监测和检测，确保施工质量符合工程要求。

二、施工要点三轴搅拌桩施工过程中需要注意以下要点：1. 设备操作：搅拌桩机的操作人员需要熟悉设备的操作方法和使用要点，确保设备的正常运行。

2. 施工速度：要控制好施工速度，保证搅拌桩机的连续工作，并且能够保证材料充分混合。

3. 搅拌深度：根据设计要求确定搅拌桩的深度，并且要确保搅拌桩的深度均匀一致。

4. 施工质量：要对搅拌桩施工过程进行实时监测和检测，确保施工质量符合工程要求。

5. 施工安全：在施工过程中要注意施工安全，严格遵守安全操作规程，防止事故的发生。

三、质量控制三轴搅拌桩施工过程中的质量控制包括施工过程的监测和检测、施工记录的保存等工作。

以下是一些常用的质量控制措施：1. 搅拌效果监测：通过观察搅拌桩机施工过程中的搅拌效果，包括搅拌桩的形状、渗透性等方面进行监测。

2. 抽样检测：对搅拌桩施工后的桩体进行抽样检测，包括抗剪强度、抗压强度等指标的检测。

3. 施工记录：记录施工过程中的关键参数和数据，包括桩孔深度、搅拌时间、材料投入量等信息。

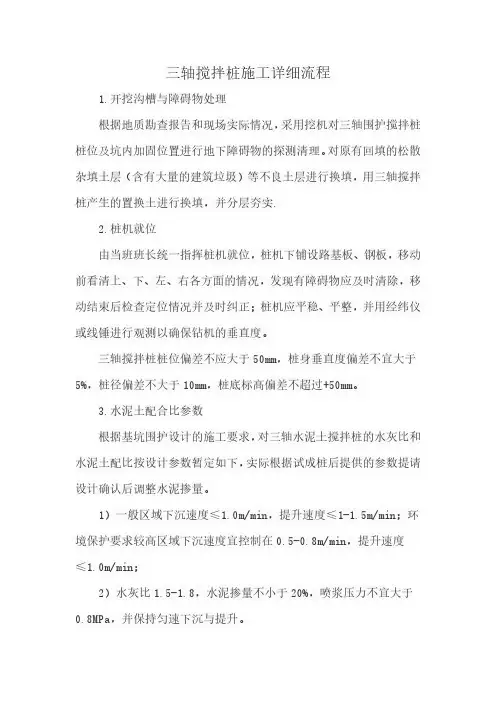

三轴搅拌桩施工详细流程1.开挖沟槽与障碍物处理根据地质勘查报告和现场实际情况，采用挖机对三轴围护搅拌桩桩位及坑内加固位置进行地下障碍物的探测清理。

对原有回填的松散杂填土层（含有大量的建筑垃圾）等不良土层进行换填，用三轴搅拌桩产生的置换土进行换填，并分层夯实.2.桩机就位由当班班长统一指挥桩机就位，桩机下铺设路基板、钢板，移动前看清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正；桩机应平稳、平整，并用经纬仪或线锤进行观测以确保钻机的垂直度。

三轴搅拌桩桩位偏差不应大于50mm，桩身垂直度偏差不宜大于5%，桩径偏差不大于10mm，桩底标高偏差不超过+50mm。

3.水泥土配合比参数根据基坑围护设计的施工要求，对三轴水泥土搅拌桩的水灰比和水泥土配比按设计参数暂定如下，实际根据试成桩后提供的参数提请设计确认后调整水泥掺量。

1）一般区域下沉速度≤1.0m/min，提升速度≤1-1.5m/min；环境保护要求较高区域下沉速度宜控制在0.5-0.8m/min，提升速度≤1.0m/min；2）水灰比1.5-1.8，水泥掺量不小于20%，喷浆压力不宜大于0.8MPa，并保持匀速下沉与提升。

3）槽壁加固三轴桩确保桩体垂直度偏差不得大于1/400，被动区加固三轴桩桩体垂直偏差不得大于1/200；搅拌桩桩位偏差不大于50mm。

4.搅拌注浆水泥浆采用BZ-20环保型水泥自动搅拌注浆站搅拌，并通过高压注浆泵、水泥管输送至钻杆头部。

根据设计要求深度，钻机在钻进和提升全过程中，保持螺旋杆匀速转动，匀速下沉提升，通过控制下沉、提升的速度均匀一致，使水泥土搅拌桩在初凝前达到充分搅拌，水泥浆液与土能充分拌和。

1）钻杆下沉与提升：按照施工工艺及设计要求，钻杆在下沉和提升时均需注入水泥浆液，三轴搅拌桩按照试桩确定的参数。

施工过程中必须均匀、连续地注入拌制好的水泥浆液，钻杆提升完毕时，设计水泥浆液全部注完，搅拌桩施工结束。
