热工测量习题

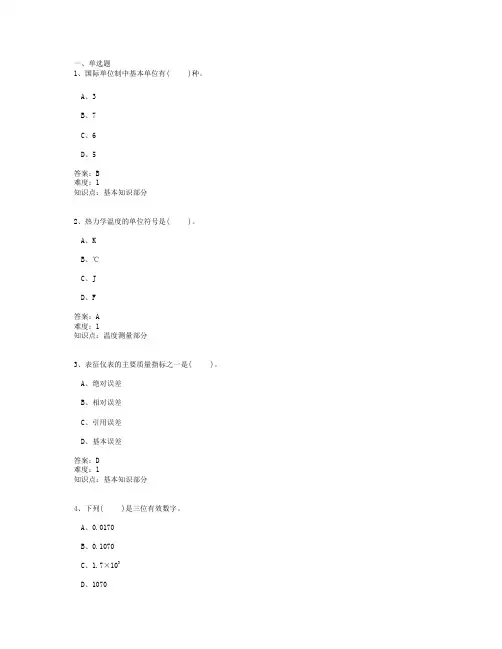

一、单选题1、国际单位制中基本单位有( )种。

A、3B、7C、6D、5答案：B难度：1知识点：基本知识部分2、热力学温度的单位符号是( )。

A、KB、℃C、JD、F答案：A难度：1知识点：温度测量部分3、表征仪表的主要质量指标之一是( )。

A、绝对误差B、相对误差C、引用误差D、基本误差答案：D难度：1知识点：基本知识部分4、下列( )是三位有效数字。

A、0.0170B、0.1070C、1.7×103D、1070答案：A难度：1知识点：基本知识部分5、在标准重力加速度下，水温为( )时，水的密度最大。

A、0℃B、0.01℃C、4℃D、5℃答案：C难度：1知识点：温度测量部分6、热电偶测温原理是基于( )A、热阻效应B、热磁效应C、热电效应D、热压效应答案：C难度：1知识点：温度测量部分7、热电偶输出电压与( )有关A、热电偶两端温度B、热电偶热端温度C、热电偶两端温度和电极材料D、热电偶两端温度、电极材料及长度答案：C难度：1知识点：温度测量部分8、热电偶补偿导线的作用是( )。

A、补偿冷端温度变化B、便于信号传输C、延伸热电偶冷端D、提高测量的准确性答案：C难度：1知识点：温度测量部分9、电子电位差计的工作原理是( )A、电压平衡，电桥平衡B、电压平衡，电桥不平衡C、电压不平衡，电桥平衡D、电压、电桥都不平衡答案：B难度：1知识点：温度测量部分10、在热电偶测温系统中采用补偿电桥后，相当于冷端温度稳定在( )。

A、0℃B、补偿电桥所处温度C、补偿电桥平衡温度D、环境温度答案：C难度：1知识点：温度测量部分11、标准热电偶检定炉，温度最高区域偏离炉中心距离不应超过( )。

A、10mmB、15mmC、20mmD、25mm答案：C难度：1知识点：温度测量部分12、分度号为Cu50热电阻在0℃时的电阻值为( )。

A、0ΩB、53ΩC、50ΩD、100Ω答案：C难度：1知识点：温度测量部分13、在煤粉管道上安装的测温元件，应装设( )保护罩，以防元件磨损。

热工测量题库及答案详解一、选择题1. 温度测量的基本原理是什么？A. 热膨胀原理B. 热电效应C. 电阻变化原理D. 所有上述选项答案：D2. 热电偶的工作原理是什么？A. 利用两种不同金属的热电势差B. 利用单一金属的电阻变化C. 利用单一金属的热膨胀D. 利用单一金属的热电效应答案：A3. 以下哪种传感器不适合用于测量高温？A. 热电偶B. 热敏电阻C. 铂电阻D. 压力式温度计答案：D二、填空题1. 热电偶的测量范围通常在_________℃到_________℃之间。

答案：-200；18002. 热电阻的测量原理是基于金属电阻随温度变化的特性，其中最常用的是_________。

答案：铂电阻3. 热像仪是一种非接触式温度测量仪器，它通过测量目标的_________来确定温度。

答案：红外辐射三、简答题1. 简述热电偶的分类及其特点。

答案：热电偶按照材料可分为K型、E型、J型等，每种热电偶由两种不同金属或合金组成。

K型热电偶常用于测量-200℃至1300℃的温度范围，具有较高的灵敏度和较低的成本；E型热电偶适用于-200℃至900℃的温度范围，具有较好的稳定性和精度；J型热电偶则适用于-40℃至1200℃，具有较好的抗腐蚀性。

2. 什么是热阻效应？它在温度测量中的应用是什么？答案：热阻效应是指金属或半导体材料的电阻随温度变化的现象。

在温度测量中，热电阻传感器利用这一效应，通过测量电阻的变化来间接测量温度。

常用的热电阻材料有铂、铜和镍，其中铂电阻因其稳定性和精度高而被广泛使用。

四、计算题1. 假设一个热电偶在0℃和100℃时的热电势分别为0mV和52mV，求该热电偶在50℃时的热电势。

答案：根据热电偶的线性特性，可以估算出50℃时的热电势为26mV。

2. 如果一个铂电阻温度传感器在0℃时的电阻为100Ω，在100℃时的电阻为138.5Ω，求该传感器在50℃时的电阻。

答案：根据电阻与温度的关系，可以得出50℃时的电阻为（138.5Ω - 100Ω）/ 100℃ × 50℃ + 100Ω = 119.25Ω。

1.某测温仪表的准确度等级为1.0级，绝对误差为1 ℃，测量下限为负值（下限的绝对值为测量范围的10%），试确定该表的上限值、下限值及量程。

2.用测量范围为-50～+150kPa的压力表测量140kPa压力时，仪表示值为+142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

3.某1.5级测量范围为0～100kPa的压力表，在50kPa、80kPa、100kPa三点校验时，其示值绝对误差分别为-0.8kPa，+12kPa和+1.0kPa，试问该表是否合格？4.某0.5级测量范围为0～1000℃的测温仪表，满量程时指针转角为270°，此温度计的校验结果见表1，求：⑴各读数的绝对误差；⑵该仪表的基本误差；⑶仪表的灵敏度。

⑴用一块普通万用表测量同一电压，重复测量15次后所得结果的误差。

⑵观测者抄写记录时错写了数据造成的误差。

⑶在流量测量中，流体温度、压力偏离设计值造成的流量误差。

6.用热电偶重复8次测量某恒温箱温度，动圈式仪表的示值（以毫伏表示）见表2，当置信概率P=95%时，试确定该测量值的置信区间。

温度计示值为-20℃，裸露部分的环境温度为20℃，戊烷与玻璃的视膨胀系数为0.0012℃-1。

试确定被测介质的实际温度。

8.用两支分度号为K的热电偶测量A区和B区的温差，连接回路如图1所示。

当热电偶参比端温度t0为0℃时，仪表指示200℃。

问在参比端温度上升到25℃时，仪表的指示值为多少？为什么？图19.由三种金属材料A、B、C构成闭合回路，如图2所示。

试证明回路中的总热电势等于各分热电势之和，即E ABC=f AB(t)+f BC(t0)+f CA(t1)成立。

B图 210. 热电偶参比端温度补偿器的桥路如图3所示。

该桥路在20℃时平衡，这时R 1=R 2=R 3=R cu =1Ω，桥臂电阻除R cu 为铜电阻之外，其余的全为锰铜电阻，电源电压E=4V ，要求在50℃时达到“电势全补偿”。

热工测量及仪表练习题（一）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.C2.B3.A4.D5.C6.C7.D8.B9.C 10.C二、多项选择题(本大题共10小题，每小题2分，共20分)11.AC 12.ABC 13.BE 14.BCD 15.DE三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.权重24.E≥25V18.50～1000mmm 0.22—0.8019.直插式四、简答题(本大题共5小题，共30分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.(1)仪表投入使用前，应先对取压管路进行压力冲洗，然后待取压管路冷却，装上压力表投入使用。

(2)差压计投用前先开平衡门，再开高压侧二次针形阀，再关闭平衡门，再开低压侧二次针形阀，尽量不让仪表受静压过载及冷凝水流失。

(3)压力表投入后应检查传压的灵敏性，否则应重新冲管再启动。

(4)对于未预先调整仪表机械零位的压力表，在使用中其读数应注意安装高度的液柱修正。

(5)一些重要参数压力表，为方便运行中读数，将高度修正值Hρg用仪表机械零位调整法预先进行修正，则运行中不必再进行修正。

(6)精密测量压力尚须考虑大气压力读数、仪表修正值等综合运算。

22.影响测量误差的因素有两个：(1)平衡容器环境温度变化；(2)汽包工作压力的变化。

采取的主要措施是对平衡容器及汽水连通管加保温及通过设计合理的结构尺寸达到对汽包压力的补偿。

通过测取汽包压力，环境温度及它们对饱和水密度，饱和蒸汽密度，冷凝水密度影响的计算公式可以做到更理想的补偿。

(即全补偿)五、计算题(本大题共3小题，共30分)23.X=72.350(g)σn-1=8.07(mg)=3.29(mg)x置信区间±3×3.29 72.350±0.013 (g)24.解：设烟气含氧量为x15=0.0496×(735+273.15)lg 20.8 XX=10.4%答：烟气含氧量为10.4%热工测量及仪表练习题（二）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.D2.D3.B4.D5.C6.C7.D8.C9.C 10.A二、多项选择题(本大题共5小题，每小题3分，共15分)11.AD 12.ACD 13.BD 14.BD 15.AB三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.输出灵敏度18.q vn=q vρρn19.抽出式直插式四、简答题(本大题共3小题，共25分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.辐射温度：当被测物体的真实温度为T时，其辐射出射度M等于全辐射体(黑体)在温度Tp时的辐射出射度M0，温度T p称为被测物体的辐射温度。

热工测量基础知识考试题库及答案（完整版）一、选择题A类1、热工仪表精确度为（A）的测量值最精确。

A.0.25B.0.5C.1.0D.1.62、表征仪表读数精密性的指标是（C）。

A.灵敏度B.线性度C.分辨率D.准确度3、一般指示式仪表希望在（C）刻度下工作。

A.任意B.大于10%满量程C.大于30%满量程D.大于50%满量程4、下列（B）是法定计量单位。

A.公尺B.米C.公分D.英尺5、选择描述性长度的正确写法是（B）。

A.425mm±5mmB.1.83mC.1M54D.2MM6、不属于SI基本单位的是（B）。

A.米B.欧（姆）C.安培D.伏特B类7、如果两物体分别与第三个物体处于热平衡，则他们彼此之间也必然处于热平衡，这一规律被称为（A）。

A.热力学第零定律B.热力学第二定律C.热力学第一定律D.热力学第三定律8、下列不属于按误差性质分类的是（B）。

A.随机误差B.相对误差C.系统误差D.绝对误差9、双积分式A/D转换器属于（B）测量法。

A.比较B.间接C.直接D.标准10、计量标准就是（C）。

A.计量基准B.计量器具C.计量标准器具D.工作标准器11、表证仪表的主要指标是（D）。

A.绝对误差B.相对误差C.引用误差D.基本误差12、下列（B）是法定计量单位。

A.公尺B.米C.工分D.公厘13、仪表的精度等级是用下面哪种误差表示的（C）。

A.系统误差B.绝对误差C.允许误差D.相对误差14、热工仪表的质量好坏通常用（B）等三项主要指标评定。

A.灵敏度、稳定性、时滞B.准确度、灵敏度、时滞C.稳定性、准确性、快速性D.精确度、稳定性、时滞15、测量时环境温度的改变造成的误差属于（C）。

A.疏失误差B.随机误差C.系统误差D.基本误差16、测量系统和测量条件不变时，增加重复测量的次数，并不能减少（B）。

A.随机误差B.系统误差C.疏忽误差D.基本误差17、对同一被测量点进行多次测量，测量的重复性程度称为（C）。

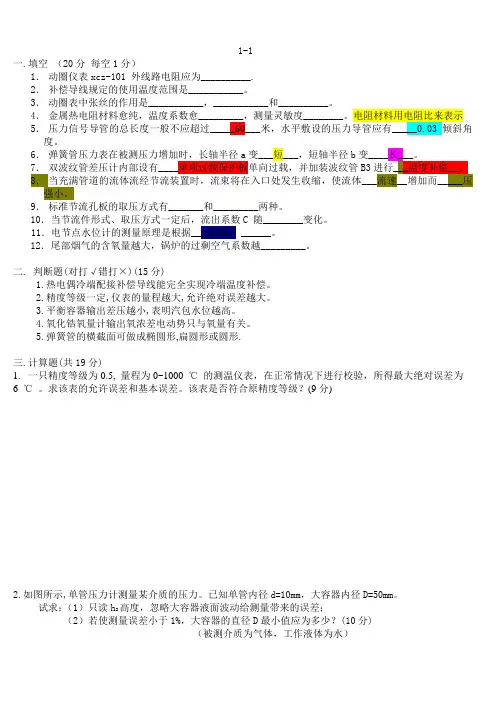

1-1一.填空（20分每空1分）1．动圈仪表xcz-101 外线路电阻应为__________.2．补偿导线规定的使用温度范围是___________。

3．动圈表中张丝的作用是___________，___________和__________。

4．金属热电阻材料愈纯，温度系数愈_________，测量灵敏度________。

电阻材料用电阻比来表示5．压力信号导管的总长度一般不应超过_____60___米，水平敷设的压力导管应有_____0.03倾斜角度。

6．弹簧管压力表在被测压力增加时，长轴半径a变___短___，短轴半径b变____长___。

7．双波纹管差压计内部设有____单项过载保护板单向过载，并加装波纹管B3进行___温度补偿__。

8．当充满管道的流体流经节流装置时，流束将在入口处发生收缩，使流体___流速__增加而_____压强小。

9．标准节流孔板的取压方式有_______和_________两种。

10．当节流件形式、取压方式一定后，流出系数C 随________变化。

11．电节点水位计的测量原理是根据___电阻率 ______。

12．尾部烟气的含氧量越大，锅炉的过剩空气系数越_________。

二. 判断题(对打√错打×)(15分)1.热电偶冷端配接补偿导线能完全实现冷端温度补偿。

2.精度等级一定,仪表的量程越大,允许绝对误差越大。

3.平衡容器输出差压越小,表明汽包水位越高。

4.氧化锆氧量计输出氧浓差电动势只与氧量有关。

5.弹簧管的横截面可做成椭圆形,扁圆形或圆形.三.计算题(共19分)1.一只精度等级为0.5, 量程为0~1000 ℃的测温仪表，在正常情况下进行校验，所得最大绝对误差为6 ℃。

求该表的允许误差和基本误差。

该表是否符合原精度等级？(9分)2.如图所示,单管压力计测量某介质的压力。

已知单管内径d=10mm，大容器内径D=50mm。

试求：（1）只读h2高度，忽略大容器液面波动给测量带来的误差；（2）若使测量误差小于1%，大容器的直径D最小值应为多少？(10分)（被测介质为气体，工作液体为水）1-2四.用热电偶配接动圈表测量温度的电路如图所示。

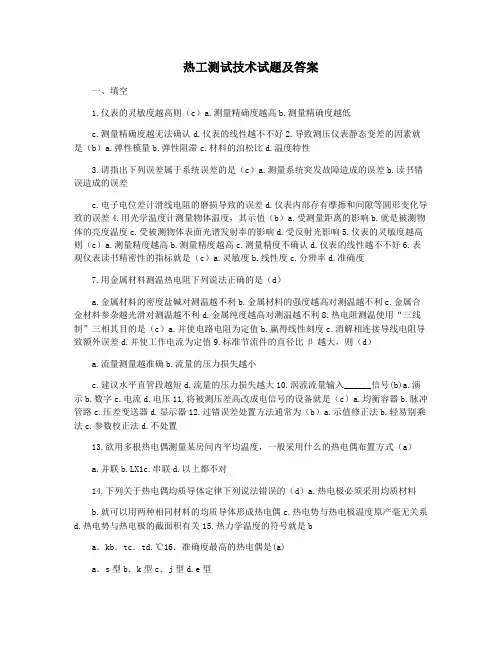

热工测试技术试题及答案一、填空1.仪表的灵敏度越高则（c）a.测量精确度越高b.测量精确度越低c.测量精确度越无法确认d.仪表的线性越不不好2.导致测压仪表静态变差的因素就是（b）a.弹性模量b.弹性阻滞c.材料的泊松比d.温度特性3.请指出下列误差属于系统误差的是（c）a.测量系统突发故障造成的误差b.读书错误造成的误差c.电子电位差计滑线电阻的磨损导致的误差d.仪表内部存有摩擦和间隙等圆形变化导致的误差4.用光学温度计测量物体温度，其示值（b）a.受测量距离的影响b.就是被测物体的亮度温度c.受被测物体表面光谱发射率的影响d.受反射光影响5.仪表的灵敏度越高则（c）a.测量精度越高b.测量精度越高c.测量精度不确认d.仪表的线性越不不好6.表观仪表读书精密性的指标就是（c）a.灵敏度b.线性度c.分辨率d.准确度7.用金属材料测温热电阻下列说法正确的是（d）a.金属材料的密度盐碱对测温越不利b.金属材料的强度越高对测温越不利c.金属合金材料参杂越光滑对测温越不利d.金属纯度越高对测温越不利8.热电阻测温使用“三线制”三相其目的是（c）a.并使电路电阻为定值b.赢得线性刻度c.消解相连接导线电阻导致额外误差d.并使工作电流为定值9.标准节流件的直径比β越大，则（d）a.流量测量越准确b.流量的压力损失越小c.建议水平直管段越短d.流量的压力损失越大10.涡流流量输入______信号(b)a.演示b.数字c.电流d.电压11.将被测压差高改成电信号的设备就是（c）a.均衡容器b.脉冲管路c.压差变送器d.显示器12.过错误差处置方法通常为（b）a.示值修正法b.轻易别乘法c.参数校正法d.不处置13.欲用多根热电偶测量某房间内平均温度，一般采用什么的热电偶布置方式（a）a.并联b.LX1c.串联d.以上都不对14.下列关于热电偶均质导体定律下列说法错误的（d）a.热电极必须采用均质材料b.就可以用两种相同材料的均质导体形成热电偶c.热电势与热电极温度原产毫无关系d.热电势与热电极的截面积有关15.热力学温度的符号就是ba．kb．tc．td.℃16．准确度最高的热电偶是(a)a．s型b．k型c．j型d.e型17．现有以下几种测温装置，在测汽轮机轴瓦温度时，最好选用（c）a镍铬一镍硅热电偶b.充气压力式温度计c．铂热电阻d.铜―铜镍热电偶18．存有一铂铑10一铂热电偶，设立其e(300℃，500℃)为x，e(500℃，250℃)为)y,e(250℃，0℃)为z，则(c)a．x=y=zb．x=y≠zc.x≠y≠zd.x≠y=z19．被测量为脉动压力时，所选压力表的量程应属被测量值的(c)a．1.5倍b．1倍c.2倍d.2.5倍20．用热电偶测量o℃以上的温度时，若与二次表相连接补偿导线极性接反，将并使命令值（c）a.偏高b.正常c.偏低d.以上都不对21．存有一热电阻为一次元件的测温仪表．其示值比实际值相对较低或命令不平衡，可能将原因（a）a．接线盒的接线端处有尘土或铁屑b．电阻元件电阻丝断c．电阻元件的连接导线短路d.电阻元件的连接导线断路二、填空题1、为使测量结果正确，要求测试系统有足够的灵敏度，线性度，滞后差要尽可能小2、测试系统的动态特性就是一种来衡量系统动态积极响应的指标3、压力的测量方法存有两种力学测量方法、电学测量方法4、电阻应变片按其结构形式分成粘贴式和非粘贴式5、常用的温度补偿法自补偿法和桥路补偿法6、温度计分成两类接触式测温和非接触式测温7、电阻温度计的最主要优点是稳定，灵敏具有较高的测温准度8比较适宜制作热电阻材料的主要有铂，镍，铜9、三线补偿法就是消解相连接热电阻的导线电阻的一种常用方法10、动态，气动，化学因素为热电阻的电偶测温的个性问题，与气流的流态，物理属性变化有关11、温度场测试技术又称温度场表明技术12、光机扫描方式有两种方式，即物扫描和像扫描13、热电阻温度计是通过测定热电阻的电阻值来推算温度的14、测量热电阻的电阻值常常采用不平衡电桥、自动平衡电桥15、热电阻的结构形式很多，通常由感温元件，绝缘管，维护管，接线盒四个部分共同组成16、（辐射）就是由电磁波来传递能量的过程17、热光学系统可以分成光机读取和非光机电读取两种类型18、平行光影仪可以分成感知式和非感知式两种19、探针流速计用于测量气体流速20、双光速光路就是目前激光测距中应用领域最广为的光路形式三、简答题1、热工测试技术的测量手段存有哪几种？答：○1力学测量手段○2电学测量手段○3光学测量手段2、液体压力计的基本测量原理是什么？请问：利用工作液柱所产生的压力与被测压力均衡，根据液柱高度高去展开压力测量的仪器3、简要描述一下热力学第零定律请问：如果两个热力学系统中的每一个都与三个热力学系统处在热平衡，则它们也必定处在热平衡4、压阻效应现象是什么？请问：硅、锗等半导体材料受外力作用而产生形变时，其电阻率随其形变的发生改变而发生改变的现象5、简述测量系统的动态特性？请问：测量系统的动态特性就是一种来衡量测量系统动态积极响应的指标。

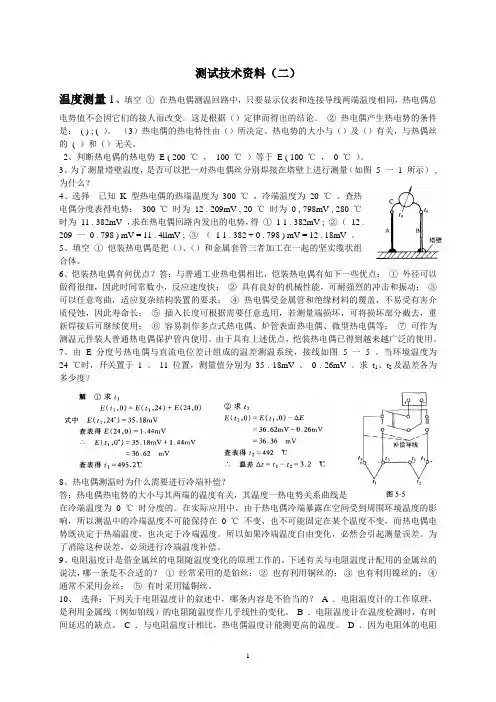

测试技术资料（二）温度测量1、填空①在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶总电势值不会因它们的接人而改变。

这是根据（）定律而得出的结论。

②热电偶产生热电势的条件是：( ) ; ( ）。

（3）热电偶的热电特性由（）所决定。

热电势的大小与（）及（）有关，与热偶丝的( ）和（）无关。

2、判断热电偶的热电势E ( 200 ℃，100 ℃）等于E ( 100 ℃，0 ℃）。

3、为了测量塔壁温度，是否可以把一对热电偶丝分别焊接在塔壁上进行测量（如图5 一1 所示）, 为什么？4、选择已知K 型热电偶的热端温度为300 ℃，冷端温度为20 ℃。

查热电偶分度表得电势：300 ℃时为12 . 209mV , 20 ℃时为0 , 798mV , 280 ℃时为11 . 382mV ，求在热电偶回路内发出的电势，得① 1 1 . 382mV ; ②（12 .209 一0 . 798 ) mV = 11 . 4llmV ; ③（1 1 . 382 + 0 . 798 ) mV = 12 . 18mV 。

5、填空①恺装热电偶是把（）、（）和金属套管三者加工在一起的坚实缆状组合体。

6、恺装热电偶有何优点？答：与普通工业热电偶相比，恺装热电偶有如下一些优点：①外径可以做得很细，因此时间常数小，反应速度快；②具有良好的机械性能，可耐强烈的冲击和振动；③可以任意弯曲，适应复杂结构装置的要求；④热电偶受金属管和绝缘材料的覆盖，不易受有害介质侵蚀，因此寿命长；⑤插入长度可根据需要任意选用，若测量端损坏，可将损坏部分截去，重新焊接后可继续使用；⑥容易制作多点式热电偶、炉管表面热电偶、微型热电偶等；⑦可作为测温元件装人普通热电偶保护管内使用。

由于具有上述优点，恺装热电偶已得到越来越广泛的使用。

7、由 E 分度号热电偶与直流电位差计组成的温差测温系统，接线如图 5 一 5 。

当环境温度为24 ℃时，开关置于1 、11 位置，测量值分别为35 . 18mV 、0 . 26mV 。

热工测量仪表习题(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章绪论思考题1．测量过程包含哪三要素2．什么是真值真值有几种类型3．一个完整的测量系统或测量装置由哪几部分所组成各部分有什么作用4．仪表的精度等级是如何规定的请列出常用的一些等级。

5．什么是检测装置的静态特性其主要技术指标有哪些6．什么是仪表的测量范围及上、下限和量程彼此有什么关系7．什么是仪表的变差造成仪表变差的因素有哪些合格的仪表对变差有什么要求8．有人想通过减小表盘标尺刻度分格间距的方法来提高仪表的精度等级，这种做法能否达到目的9．用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级可否用一台精度等级为级，量程为0~25MPa的标准表来检验一台精度等级为级，量程为0~的压力表为什么习题1．某弹簧管压力表的测量范围为0~，精度等级为级。

校验时在某点出现的最大绝对误差为，问这块仪表是否合格为什么2．现有两台压力检测仪表甲和乙，其测量范围分别为0~100kPa和-80~0kPa，已知这两台仪表的最大绝对误差均为，试分别确定它们的精度等级。

3．某位移传感器，在输入位移变化1mm时，输出电压变化300mv。

求其灵敏度。

4．某压力表，量程范围为0～25MPa，精度等级为级，表的标尺总长度为270°，给出检定结果如下所示。

试求：（1）各示值的绝对误差；（2）仪表的基本误差，该仪表合格否5.-50℃～＋550℃、0℃～1000℃，现要测量500℃的温度，其测量值的相对误差不超过％，问选用哪块表合适6. 有一台精度等级为级、测量范围为0～10MPa的压力表，其刻度标尺的最小分格应为多少格第2章测量误差分析与处理1.请分别从误差的数值表示方法、出现的规律、使用的条件和时间性将误差进行分类。

2.何谓系统误差系统误差有何特点3.试举例说明系统误差可分为几类如何发现系统误差4. 随机误差产生的原因是什么随机误差具有哪些性质5. 为什么在对测量数据处理时应剔除异常值如何判断测量数据列中存在粗大误差6. 对某一电压进行了多次精密测量，测量结果如下所示（单位为mV ）：，，，，，，，，，，，，，，，，试写出测量结果表达式（置信概率为%）。

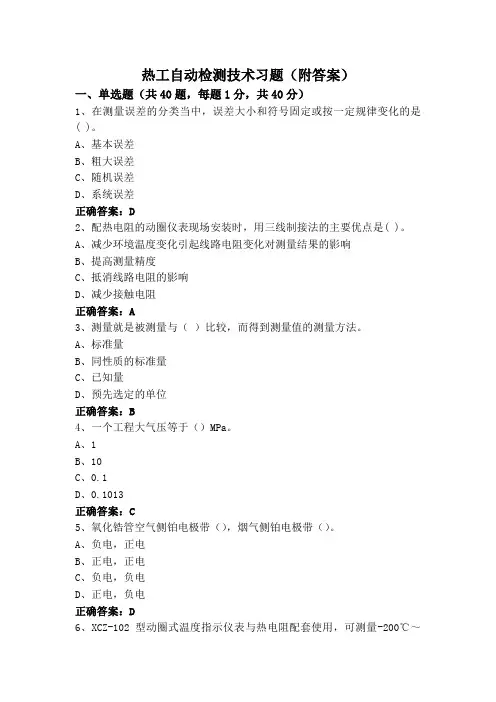

热工自动检测技术习题（附答案）一、单选题（共40题，每题1分，共40分）1、在测量误差的分类当中，误差大小和符号固定或按一定规律变化的是( )。

A、基本误差B、粗大误差C、随机误差D、系统误差正确答案：D2、配热电阻的动圈仪表现场安装时，用三线制接法的主要优点是( )。

A、减少环境温度变化引起线路电阻变化对测量结果的影响B、提高测量精度C、抵消线路电阻的影响D、减少接触电阻正确答案：A3、测量就是被测量与（）比较，而得到测量值的测量方法。

A、标准量B、同性质的标准量C、已知量D、预先选定的单位正确答案：B4、一个工程大气压等于（）MPa。

A、1B、10C、0.1D、0.1013正确答案：C5、氧化锆管空气侧铂电极带（），烟气侧铂电极带（）。

A、负电，正电B、正电，正电C、负电，负电D、正电，负电正确答案：D6、XCZ-102型动圈式温度指示仪表与热电阻配套使用，可测量-200℃～500℃的温度。

该仪表测量范围是由( )决定的。

A、线路电阻B、桥臂电阻C、热电阻D、以上答案都不对正确答案：B7、对于采用相同的热电偶串联组测量同一温度，是以其热电偶的( )倍来计算对应的被测温度的。

A、1/(n+1)B、nC、1/nD、1正确答案：C8、智能仪表是指以( )为核心的仪表。

A、计算机B、微机C、单板机D、单片机正确答案：D9、热工测量技术包括（）A、自动检测B、热工参数测量方法C、测量仪表D、热工参数测量方法及实现仪表正确答案：D10、各种补偿导线的正极绝缘层均为( )。

A、白色B、黑色C、棕色D、红色正确答案：D11、机械量指的是以（）量为基础的量。

A、液压B、力的大小C、速度D、位移正确答案：D12、5G4051是一个八选一模拟开关，控制信号是（）。

A、000-111B、0-8C、三位二进制数D、二进制数rj正确答案：C13、热电偶的测温原理是基于热电效应，热电势大小和温度之间具有一定的函数关系，下列关系式中( )的写法是错误的。

《热工检测技术》习题库（附答案）一、单选题（共50题，每题1分，共50分）1、标称相对误差等于绝对误差与（）之比A、测量值B、真实值C、仪表上限D、仪表量程正确答案：A2、某A/D转换器，输入电压信号，为OTV,输出为四位二进制数，输出是IoO1V时，输入是OVoA、［0.500,0.625）B、［0.5625,0.6250）C、0.5625D、0.625正确答案：B3、一般标准箱热电阻用Omm的金线作引出线。

A、0.3B、0.4C、0.2D、0.5正确答案：A4、瞬时流量是指（）。

A、一段时间内流过某一段管道的流体数量B、一段时间内流过管道某一截面的流体数量C、单位时间内流过管道某一截面的流体数量D、单位时间内流过某一段管道的流体数量正确答案：C5、热电偶的（）定律常用于检验材料的均匀性。

A、热电效应B、中间温度C、中间导体D、均质导体正确答案：D6、斯特罗哈尔数是（）流量计的重要参数A、涡街B、差压C、涡轮D、刮板正确答案：A7、铠装热电偶是由外套(),内装电容氧化镁绝缘的一对热电偶丝组成。

A、高速工具钢B、耐酸不锈钢管C、普通不锈钢管D、耐高温合金钢正确答案：D8、当流体流过管道中急骤收缩的局部断面时，会产生降压增速现象，这就是()现象。

A^涡轮B、涡街C、涡流D、节流正确答案：D9、膜盒的中心位移量在相同压力情况下比膜片大，因此O较膜片高。

A、弹性特性B、刚度C、灵敏度D、强度正确答案：C10、在热电偶测温系统中采用补偿电桥后，相当于冷端温度稳定在()。

A、补偿电桥平衡温度B、O0CC、补偿电桥所处温度D、环境温度正确答案：B11、XCZ-IO1中磁场的是()。

A、匀强磁场B、同心径向形状磁场C、环形磁场D、都可以正确答案：B12、科氏力流量计是属于（）。

A、容积式流量计B、差压式流量计C、阻力式流量计D^质量式流量计正确答案：D13、由许多未知的或微小的因素引起的误差是（）误差。

A、粗大B、系统C、随机D、绝对正确答案：C14、热电偶冷端温度受环境影响变高带来的误差属于O误差。

热工测量复习题一、选择题1．仪表的精度等级是用下面哪种误差表示的C ;A．系统误差B．绝对误差C．允许误差D．相对误差2．表征仪表读数精密性的指标是CA．灵敏度B．线性度C．分辨率D．准确度3．下列关于测量准确度、正确度和精密度,说法正确的是AA．准确度高,正确度和精密度都一定高B．精密度高,准确度一定高C．正确度高,准确度一定高D．三者没有关系4．下列信号中不是热工信号的是D ;A．主汽温度高报警B．汽包水位低报警C．炉膛压力低报警D．发电机跳闸5．热工仪表的质量好坏通常用B 等三项主要指标评定;A．灵敏度、稳定性、时滞B．准确度、灵敏度、时滞C．稳定性、准确性、快速性D．精确度、稳定性、时滞6．一般来讲,仪表的灵敏度越,测量范围越,稳定性也越; D A．高、小、好B．低、小、好C．低、小、差D．高、小、差7．精度为级的温度表,测量范围为50～800℃,该表的允许基本误差是A ;A．±B．±4 C．±D．±8．测量时环境温度的改变造成的误差属于C ;A．疏失误差B．随机误差C．系统误差D．基本误差9．热电偶补偿导线与热电偶连接点的温度,对热电偶热电势无影响,其依据是C ;A．均质定律B．中间导体定律C．中间温度定律D．参考电极定律10．用补偿导线把热电偶电势引入测温仪表,补偿导线的长度对测量影响是：A A．补偿导线越长,测量误差越大B．补偿导线越长,测量误差越小C．补偿导线越短,测量误差越大D．补偿导线的长短对测量误差无影响11．为使热电偶的热电势与被测温度间成单值函数关系,热电偶的冷端必须C A．随热端温度上升B．随热端温度下降C．恒定D．随所测温场而变化12．有一压力测点,如被测量最大压力为10MPa,则所选压力表的量程应为A ;A．16MPa B．10MPa C．25Mpa D．20MPa 13．被测量为脉动压力时,所选压力表的量程应为被测量值的C ;A．倍B．1倍C．2倍D．倍14．压力表的使用范围一般在它量程的1/3－2/3处,如果低于1/3则C ;A．精度等级下降B．因压力过低而没指示C．相对误差增加D．随机误差增加15．玻璃液位计是根据B 原理工作的;A．阿基米德B．连通器C．牛顿定律D．万有引力定律16．锅炉在正常运行中,汽包上的云母水位计所示水位与汽包内实际水位比C A．偏高B．相等C．偏低D．不能确定;17．工业现场压力表的示值表示被测参数的C ;A．动压B．全压C．静压D．绝对压力18．下列不属于静压式物位测量仪表的是DA．压力计式物位计B．差压式液位计C．吹气式液位计D．浮子式液位计19．下列关于浮子式液位计说法正确的是AA．适当增大浮子直径可提高仪表灵敏度B．所受浮力为变值C．采用小直径的浮子能显着地增大定位力D．被测液体密度变化不会造成测量误差; 20．电接点水位计是利用锅水与蒸汽A 的差别而设计的, 它克服了汽包压力变化对水位的影响,可在锅炉启停及变参数运行时使用;A．电导率B．密度C．热容量D．电阻21．电接点压力表用来D ;A．测量瞬时压力值B．测量最大压力值C．测量最小压力值D．当指针与压力高限或低限电接点闭合时,发出动作信号22．在热力试验中,常用来测量微小正压、负压和差压的压力计是CA．U型管压力计B．单管式压力计C．斜管式压力计D．弹性式压力计23．将被测差压转换成电信号的设备是CA．平衡容器B．脉冲管路C．差压变送器D．显示器24．为了减小云母水位计的指示误差△H,应该D ;A．缩短云母水位计的汽水连通管高度LB．加长云母水位计的汽水连通管高度LC．将云母水位计中心线的安装位置等于汽包中心线D．将云母水位计中心线的安装位置偏高于汽包中心线约△H值25．火力发电厂中,测量主蒸汽流量的节流装置多选用B ;A．标准孔板B．标准喷嘴C．长径喷嘴D．渐阔喷嘴26．超声流量计是属于B ;A．容积式流量计B．速度式流量计C．差压式流量计D．阻力式流量计27．涡轮流量计输出 B 信号;A．模拟B．数字C．电流D．电压28．当高频涡流传感器靠近铁磁物体时 CA．线圈的振荡频率增加B．线圈的电阻减小C．线圈的电感增大D．线圈的电感减小29．增大浮子密度会对浮子流量计产生下列哪种影响BA．量程扩大,灵敏度提高B．量程扩大,灵敏度降低C．量程缩小,灵敏度降低D．量程缩小,灵敏度提高30．标准化节流装置是A ;A．文丘利管B．偏心孔板C．翼形动压管D．毕托管31．在节流装置的流量测量中进行温．压补偿是修正C ;A．随机误差B．相对误差C．系统误差D．偶然误差32．用孔板测量流量,孔板应装在调节阀A ;A．前B．后C．进口处D．任意位置33．采用容积测量法的是B ;A．超声波量计B．罗茨流量计C．电磁流量计D．靶式流量计;34．火电厂中,燃油流量的测量普遍地使用Ａ;A．靶式流量计B．标准孔板C．转子流量计D．恒压降式流量计35．氧化锆氧量计要得到准确的测量结果,其工作温度必须在B ;A．500℃左右B．850℃左右C．1200℃左右D．600℃左右36．目前汽轮机转速测量精度最高的表计是 D ;A．离心式机械测速表B．测速发电机C．磁力式转速表D．数字式转速表37．主蒸汽管的管壁温度监测点设在B ;A．汽轮机的电动主汽门后B．汽轮机的自动主汽门前C．汽轮机的调节汽门前的主汽管上D．主汽门和调节汽门之间二、名词解释1．等精度测量：在测量者、仪器、环境、测量方法相同的情况下进行的测量试验成为等精度测量;2．分辨率：造成一个可检测的输出所需要的最小输入变化与满量程输出所需要的输入比值; 3．绝对误差：测量结果与被测量真实值的差;4．引用误差：引用误差是绝对误差与量程之比,以百分数表示,即引用误差＝绝对误差/量程×100%;5．相对误差：相对误差是指测量的绝对误差与被测变量的真实值之比;6．引用误差：引用误差是指绝对误差与测量范围上限值或测量表量程的比值,以百分比表示;7．精确度：是随机误差和系统误差的综合反映,也是精密度和准确度的综合反映;精确度高,表示精密度和准确度都高;在等精度测量条件下,对同一被测量进行多次测量,测量值重复一致的程度和测量值偏离真值x0的程度;8．两线制：是指现场变送器与控制室仪表联系仅用两根导线,这两根导线既是电源线,又是信号线;9．三线制：为了减小热电阻比测量仪表之间连接导线电阻因环境温度变化所引起的测量误差,将热电阻比测量桥路用三根导线连接起来;10．回程误差：在同一点测得正、反行程实测值之差的绝对值,即为回程误差;11．热电偶补偿导线：在一定温度范围内,其热电特性与被连接的热电偶的热电特性相接近的连接导线,称为该热电偶的补偿导线;12．热电效应：把两种不同的导体或半导体连接成闭合回路,如果将它们的两个接点分别置于不同的温度,则在该回路就会产生电势,这种现象称为热电效应;13．温漂：检测仪表在一定工作条件下,当输入信号保持不变时,输出信号会随时间或温度的变化而出现漂移,随环境温度变化而出现的漂移,称为温漂;14．中间导体定律：在热电偶回路中加入第三种或多种中间导体,只要加入导体两端的温度相同,则加入的导体对热电偶回路的总热电势没有影响;15．压阻效应：某些材料在受到压力后其形状会发生变化,从而引起其电阻值的变化,这就是压阻效应;16．表压：指用一般压力表所测得的压力,它以大气压为基准,等于绝对压力与当地大气压之差;17．流量：流量即流经管道横截面介质的体积或质量数;18．瞬时流量：是指单位时间内流过管道横截面介质的体积或质量数;19．累积流量：是指在一定时间间隔内流过某管道截面的介质总量;三、判断题1．评定仪表品质好坏的技术指标主要是看仪表最大绝对误差的大小; ×2．仪表的精度级别指的是仪表的误差; ×3．级仪表的精度比级仪表的精度低√4．电源电压的突然增高或降低是粗大误差,秒表指针与度盘不同心是随机误差; ×5．凡测量温度在600℃以下者,统称低温计,在600℃以上者,统称高温计; ×6．采用屏蔽罩可以减小高速气流温度测量的误差; √7．通常,接触式测温仪表比非接触式测温仪表的响应时间长; √8．用铂电阻温度计测量介质温度属于组合测量; √9．反向串联的两支热电偶可以测两点的温差; √10．热电偶的热电势是热电偶两端温度差的函数,是非线性的；在不同温域内,温差相等, 热电势并不相等; √11．在热电偶回路中插入第三、四种导体,只要插入导体的两端温度相等,且插入导体是匀质的,无论插入导体的温度分布如何,都不会影响原来热电偶热电势的大小; √12．热电偶的热端温度不变,而冷端温度升高时,热电偶的输出电势将减小; √13．热电偶测温系统一般是由热电偶、一般导线及二次仪表组成×14．任意两种导体材料都可以配制成热电偶; √15．热电偶分度表是在其冷端温度为０℃条件下制作的,使用时要求其冷端温度为０℃,如果冷端温度不为０℃,必须对冷端温度修正到０℃; √16．采用两支同型热电偶反接,可以根据测得的热电势查分度表得到温差; ×17．三支热电偶并联不能准确测得三点的平均温度; √18．光学高温计测得的某表面温度就是该表面的真实温度;×19．绝对压力是用压力表实际测出的压力×20．压力表的指示数值是工质的绝对压力×21．弹簧管子压力表是根据弹性元件的变形量来测量压力的√22．当压力表所测介质具有高温时,安装压力表时为防止高温介质直接进入压力表,必须在压力表前加装冷凝管; √23．总压测量管的取压管轴线没有和气流方向平行取压口没有对准气流方向不能准确测量总压; ×24．静压管的取压孔可以开在静压管的任何位置; ×25．电容式物位测量仪表只能用于液位测量; ×26．压力计式物位计的压力表比容器底零物位低时,将产生负量程迁移; √27．压力式温度计属于液体膨胀式温度计; √28．液柱式压力计可以进行动态量测量; ×29．刚度大的弹簧管常用于测量较高的压力; √30．斜管压力计比U形管压力计更适合测量微小的压力; √31．吹气式液位计不适于密闭容器的液位测量; √32．弹性元件压力表的弹性元件可以使用弹性波纹管; √33．压电式压力传感器测量稳态信号时误差较大; √34．电接点水位计的电极越多,测量准确度越高,可靠性越好; ×35．根据流体力学原理得知,液柱的高度与液柱的静压成比例关系,因此测出液位的静压便可知道液位的高度; √36．对密闭容器,只要测得液位起始点高度的压力和容器内波面处的压力,然后求得压差, 即可换算成该压力差所代表的液柱高度; √37．电阻式液位计常用来测量非导电介质的液位; ×38．电感式液位计只能用来测量导电液体的液位,而无法测量其他非导电液体的液位;×39．电容式液位计不仅可以测量常温物位,还可以测量低温-200℃介质的物位,且测量精度较高; √40．浮力式液位计具有读数直观可靠、无可动部分、灵敏度高、变差小、不易卡死等优点, 因而目前广泛被采用; ×41．浮子式液化计的缺点是：由于滑轮、导轨等存在着机械摩擦,以及绳索受热伸长、绳索自重等影响,测量精度受到了限制; √42．用超声波液位计测量液位时,换能器的形式可以由发射和接收两个探头分别承担,也可以用一个探头轮换发射和接收声脉冲,但其测量原理是相同的; √43．由于声速不受介质的温度和压力的影响,所以采用超声波液位计测量液位可以消除温度及压力变化所造成的测量误差; ×44．用电容式液位计测量液位时,灵敏度受上、下界面介质介电常数差值的影响不大; ×45．在液柱式压力计中,由毛细现象所影响产生的误差,属于可以修正的偶然误差; ×46．大气压力变化对凝汽器的真空表计指示没有影响×47．在读取液柱式压力计液柱高度时,一般按液柱弯月面顶点位置在标尺上读取数据; √48．双波纹管差压计主要用于与节流装置配合测量流体流量√ ;49．使用平衡容器测量水位时,汽包压力变化使饱和水与饱和水蒸汽的重度改变,是产生测量误差的主要原因; √50．锅炉在正常运行时,汽包水位界面是水平清晰的; ×51．用动压测量管测量流量时,实际上是通过测流体平均流速,从而间接测出其流量; √ 52．采用三孔探针测量二维流的速度只要按要求加工好探针就可以使用; ×53．玻璃转子流量计是容积式流量计; ×54．容积法不宜用于测量高温高压流体和脏污介质的流量; √55．被测介质的粘度越大,从齿轮和测量室的间隙中泄漏出去的泄漏量越小,所引起的泄漏误差就越小;所以椭圆齿轮流量计适合于高粘度介质的流量测量; √56．当被测介质的流量是稳定的,涡轮流量计可以垂直安装; ×57．因为涡轮流量计可以测量高粘度的介质流量,所以对于相同口径的变送器其测量下限影响不大; ×58．孔板开孔上游侧直角部分应保持极端尖锐和直角,不应带有毛刺、凹坑及划痕圆角等;√59．标准孔板的最大优点是加工方便、容易安装、省料并且造价低；不足之处是压力损失较大;√60．浮球式液位计优点在于即使浮球上积有沉淀物或凝结物,也不会影响测量精度; ×61．超声波流量计的流量测量方法属于非接触式测量方法; √62．超声波流量计的压电式发射换能器是利用压电材料的压电效应; ×63．测量管道流量,不仅要有合格的节流元件,而且其前后管直管段应符合要求; √64．热电厂中,空气流量的测量多采用孔板; ×65．热电厂给水流量测量,其节流元件多选用孔板; √66．热电厂主蒸汽流量测量,其节流元件多选用喷嘴; √67．使用氧化锆氧量计,可以测出一定空间内相对稳定的气体中的氧气含量; ×68．测速发电机的输出电压与汽轮机的转速成正比; √三、填空题1．示值的绝对误差与该仪表的实际值之百分比,称为示值的引用误差;2．示值的绝对误差与被测量的量程范围之百分比,称为示值的相对误差;3．仪表在规定的正常工作条件下进行测量时所具有的误差,称为仪表的基本误差;4．仪表在规定条件下超出确定基本误差时规定的条件下而产生的误差;称为附加误差; 5．在符合规定的环境条件下,同一测量信号通过仪表的同一刻度时,正反行程基本误差之差的绝对值,称为回程误差;6．动态量线性测量系统对于正弦信号的输入,其输出是正弦信号,几个输入量叠加产生的总输出等于每个输入量产生的输出的叠加;7．计算机测量系统的输入信号通道,从传感器到计算机一般包括：传感器、信号调理、多路转换开关、采样保持电路、A/D转换;8．按照测量结果得到的程序,测量分为直接测量和间接测量;9．按照仪表是否与被测对象接触,测量分为接触测量和非接触测量;10．无论简单仪表还是复杂仪表,其部件按功能可看成是由传感器和变换器、显示器三个环节组成,它们之间用信号线路或信号管路联系;11．热力学温度的符号是Ｔ,其单位名称是开尔文;12．热力学温度单位的符号是Ｋ,其定义是水三相点热力学温度的1/13．摄氏温度的符号是t,其单位名称是摄氏度,单位符号为℃;14．热力学温度和摄氏温度之间的关系是t=;15．玻璃液体温度计由装有工作液体的感温包、毛细管、和刻度标尺等组成;16．玻璃液体温度计按结构可分为棒式温度计、内标式温度计、和外标式温度计; 17．玻璃液体温度计按用途可分为工业用、试验室用、标准水银温度计;18．工业用玻璃液体温度计一般做成内标尺式,实验室用玻璃液体温度计一般是棒式; 19．热电偶是由两根不同性质的导体焊接或绞接构成的;20．热电偶两端所处温度不同,在热电偶回路中便会产生热电势;21．热电偶焊接的一端称为热端,与导线连接的一端称为冷端;22．热电厂常用测温热电偶有K型,J型和S型等几种;23．热电阻温度计是基于导体和半导体的电阻值随温度而改变的特性而测温的;24．工业热电阻由感温元件、绝缘管、内引线、保护套管、接线盒等五部分组成的; 25．热电阻的测温范围宽、精度高,铂热电阻常用作200～+500℃范围的标准温度计; 26．常与热电偶配套测温的二次表有测温毫伏表和电子电位差计两种;27．电子自动平衡电桥作为二次表,常与热电阻配套使用测温;28．补偿导线在0～100范围内具有与热电偶相同的热电特性;29．工业常用热电阻有铂电阻、铜电阻、镍电阻三种;30．K型热电偶测温输出的总热电势包括温差电势和接触电势,该总热电势取决于工作端温度和参考端温度;31．采用热电偶测量表面温度,影响测量误差的因素有热电偶导热、热电偶安装方式、测量表面的导热特性、外界环境温度;32．热电偶的热电势是由接触电势和温差电势组成的;33．根据中间导体定律,只要显示仪表和连接导线是匀质的,接入热电偶回路的两端温度相等,那么它们对热电偶产生的热电势就没有影响;34．作为标准或实验室用的铂电阻,一般R0为10Ω或30Ω;35．热电偶能将温度信号转换成电势信号,它是一种发电型感温元件;36．物位是指物料相对于某一基准的位置,是液位、物位和相界面的总称;37．静压是在流体中不受流速影响而测得的压力值;38．弹性压力计的弹性元件有膜片、波纹管和弹簧管;39．对于压力式液位计,当压力计安装的高度与被测容器底部的高度不同时,液位实际高度应为压力计指示的高度加上压力计的安装高度;40．在选择使用压力表时,为使压力表能安全可靠地工作,压力表的量程应选得比被测压力值高1/3;41．安装压力表时,取样点的选择应有代表性,不能将测点选在有涡流的地方;42．一般取样点与压力表安装点间距应不超过50米;43．当压力表所测介质具有腐蚀性,必须在压力表前加装装有中性介质的隔离罐;44．当压力表所测介质具有高温时,安装压力表时为防止高温介质直接进入压力表,必须在压力表前加装冷凝管;45．液柱压力计取样管的连接部分不严密,将使其指示偏小;46．根据流体静力学原理,液柱的高度与液柱的静压成比例关系;47．有水柱式U型管压力计和量程为0—弹性元件压力表,测量2kPa的稳态压力采用水柱U型管压力计较好,测量150kPa的压力应采用弹性元件压力表;48．安装U形管压力计时,其安装位置应力求避免振动和高温的影响,并应选择便于观察和维修的地方;49．用浮子式液位计测量液位,实质上是通过浮标把液位的变化转换为机械位移的变化; 50．管道中静压测量可以采用静压管和壁面开静压孔方法;51．电容式液位计以两个电极组成的电容为测量探头,或以被测介质及容器为外电极, 当液位变化时,引起电容量变化,测量电容的变化量就可测出液位;52．电子式液位计包括电阻式液位计、电容式式液位计、电感式式液位计;53．电容式液位计,当两电极半径比一定时,其灵敏度主要由分界面上、下两介质介质常数的差值决定;54．核辐射式液位计是根据同位素放射源所产生的γ射线粒子流能够穿透物质层,其强度随物质的厚度而变化这一特性设计的;55．在使用压力式液位计时,压力计的安装高度应和取压点在同一水平面上,否则必须根据压力计的实际安装位置加以修正;56．在安装压力式液位计时,取压导管应有一定斜度以防止导管中存有气体而影响测量精度;57．用差压计测量液位时,常需进行零点迁移,迁移时差压计的上限和下限同时改变,但它们的量程范围保持不变;58．热电厂中,锅炉汽包水位的测量,使用最广泛的是差压式水位计;59．电阻式液位计的原理是由于液位变化引起传感器的电阻变化,测出电阻变化量即可得知液位;它适于测量导电或弱导电介质的液位;60．电感式液位计的原理是由于液位的改变引起线圈电感量的变化,或者引起两个或几个线圈间相互感应,使二次线圈产生感应电流的变化,通过测量电感量或感应电流的变化来测量液位的变化;61．超声波液位计是利用回声测距法测量液位的;由于声速与介质密度有关,而密度是温度和压力的函数,所以使用时必须对声速进行校正,以保证测量精度;62．采用标准孔板进行流量测量的取压方式有法兰取压和角接取压;63．节流装置是包括节流件、取压装置和前10D后5D直管段在内的整个装置;64．节流件上、下游侧的差压与上游侧取压孔取出的静压之比为差压比;65．由于节流装置造成的流束局部收缩,同时流体又是保持连续流动状态;因此在流束截面积最小处的流速最大,流体的静压力最低;66．使用标准节流装置进行流量测量时,流体必须是充满管道并连续地流经管道;67．用测量排放频率来显示瞬时流量的方法,称作容积法68．节流装置一般是由节流件、取压装置和测量管三部分组成;69．当流体的流通截面恒定时,截面上的平均流速与体积流量成正比;70．瞬时流量就是单位时间内通过管道某截面的物质的数量;71．累积流量就是某一段时间内通过管道某截面物质的数量;72．差压式流量计是根据流体流速与压差的对应关系,通过对压差的测量,间接地测得管道中流体流量的一种流量计;73．常见的节流件有标准孔板、喷嘴及文丘利管等;74．自动平衡电桥的测量桥路有直流和交流两种,而电子电位差计的测量桥路只有直流一种;75．活塞式压力计常用来作为工业压力表的标准仪器,但不适于现场使用;76．容积式流量计是通过测量一段时间内被测流体填充的标准容积个数来确定流量; 77．气体的体积流量qv与其标准体积流量qvn的关系是qvn=qvρ/ρn;78．单位时间内流过管道横截面流体量,称作流量;79．氧化锆氧量计安装方式分为抽出式和直插式;80．锅炉烟气中含氧量反映过剩空气系数ａ的大小,因此,测得烟气的含氧量,就可知道锅炉内的燃烧情况;四、问答题1．测量系统有哪4个基本环节及其各自的作用;答：组成测量系统的基本环节有：传感器、变换器、传输通道或传送元件和显示装置;各自作用：传感器是感受指定被测参量的变化并按照一定规律将其转换成一个相应的便于传递的输出信号,以完成对被测对象的信息提取;变换器是将传感器传来的微弱信号经某种方式的处理变换成测量显示所要求的信号;传送元件是建立各测量环节输入、输出信号之间的联系;显示装置用于实现对被测参数数值的指示、记录,有时还带有调节功能,以控制生产过程;2．什么叫测量与测量仪表答：测量就是通过实验的方法,把被测量与其所采用的单位标准量进行比较,求出其数值的过程;被测量与其单位用实验方法进行比较,需要一定的设备,它输入被测量,输出被测量单位的比值,这种设备就叫测量仪表;3．什么是测量结果的真实值与测量误差答：测量结果的真实值是指在某一时刻,某一位置或某一状态下,被测物理量的真正大小,一般把标准仪器所测量的结果视为真实值;测量误差：测量结果与测量真实值之存在的差值,通常称为测量误差;测量误差有大小、正负和单位;4．什么叫示值的绝对误差、相对误差与引用误差。

2015年江西省火电建设公司热控工程处热工仪表安装与仪表调试考试题单位＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿分数＿＿＿＿＿＿;;;一、填空题10分每题1分1.电气设备着火时,应立即将有关设备_断开电源,然后进行救火,对带电设备使用_干式灭火器或二氧化碳灭火器灭火,不得使用泡沫灭火器灭火;2.测量推力瓦块温度计的连接线导线,由于____、____等原因很容易折断,安装时要注意引线不受_____和_____,并用卡子固定;答：振动；油冲击；机械损伤；磨擦;3.热工测量回路的导线不应和_____回路、_____回路等导线穿入同一条管内;答：动力；信号;4.为热电偶铺设补偿导线或一般导体作为热电偶和变器的引线时,如遇有电力线,两者应避免______走线;答案：平行5．热电偶测温时,补偿导线极性接反,将给测量造成______;答：负误差6.一级旁路的减温水是______,二级旁路的减温水是______;答：给水；凝结水;7.按参数种类不同,热工仪表可为温度、压力、流量、料位、成分分析及机械量等仪表;8.测量过程有三要素：一是测量单位、二是测量方法、三是测量工具;9.仪表的校验一般都采用被校表与标准表的示值直接比较的方法,称为直接比较法,标准表的测量上限不应超过被校表上限的25%；量程调整应包括下限调整和上限调整两个方面;10.仪表调校的主要内容调零点、调量程、调线性;二、选择题30分每题2分1、仪表必须在规定的温度、湿度条件下工作才能保证其准确度,这是因为BA. 有一个统一的环境条件B. 仪表因周围环境温度、湿度改变而使实际值发生变化,当温度、湿度超过一定范围时仪表的示值误差会超过其允许误差C. 按仪表使用说明书要求D. 仪器仪表必须在20℃、60%湿度的环境条件下使用,才能保证不超出其准确度等级所表示的误差值;2、测量时环境温度的改变造成的误差属于C ;A. 疏失误差B. 随机误差C. 系统误差D. 基本误差3、仪表的校验点应在全刻度范围内均匀选取,其数目除特殊规定外,应不少于BA. 3B. 5C. 7D. 94、测量热电偶产生的热电势应选用C来测量;A. 功率表B. 电流表C. 直流电位差计D. 直流电桥5、热电阻测温时,当仪表指示为无限大时,其故障原因之一是热电阻AA. 断路B. 接地C. 短路D. 保护套管内积水6、测量火电厂的锅炉给水温度最好采用的测温仪表是C;A. 玻璃水银温度计B. 热电偶C. 热电阻D. 红外测温仪7、将热电阻从测温现场引线接入温度显示仪表时,为减少线路电阻的变化导致的测量误差,尽可能采用B的接线方法;A. 两线制B. 三线制C. 恒定接线端温度D. 直流电路8、将被测差压转换成电信号的设备是CA．平衡容器 B．脉冲管路 C．差压变送器 D．显示器9、在水平管道上测量气体压力时的取压点应选在AA. 管道上部,垂直中心线两侧45°范围内B. 管道下部,垂直中心线两侧45°范围内C. 管道水平中心线两侧45°范围内D. 管道水平中心线以下45°范围内10、孔板和喷嘴上下游侧直管段的最小长度与C有关;A. 管内介质流速B. 管内介质黏度C. 管道内径D. 取压方式11、在流量测量中,属于非接触式测量的流量计是C;A. 差压流量计B. 电磁式流量计C. 超声波流量计D. 直接质量流量计12、在进行汽包水位测量时,通常以A的示值为水位测量基准值;A. 云母水位计B. 差压水位计C. 电接点水位计D. WL智能水位计13、云母水位计在实际测量汽包水位时,由于水位容器的散热使水位计指示的水位B汽包真实水位;A. 高于B. 低于C. 等于D. 可能高于或低于14、电接点水位计主要误差来源是A;A. 相邻两接点之间的不灵敏区B. 电极接通与断开的死区C. 测量容器中液体密度的变化D. 没有排污15、电接点水位计的电极在使用前必须测量其绝缘电阻,绝缘电阻的数值应大于C;A. 20MΩB. 50MΩC. 100MΩD. 150MΩ三、判断题10分每题2分1、热电偶的热电势与构成热电偶的材料无关;×2、热电偶补偿导线与热电偶补偿器,在测温中所起的作用是一样的,都是对热电偶冷端温度实行补偿;×3、Pt100分度号的热电阻,其0℃时的阻值为100Ω;√4、当压力测量系统的导压管路内的介质凝固或冻结时,压力指示仪表的指针指向零;×5、差压水位计输出的差压越大,汽包水位越高;×四、简答题30分每题6分1、在部分带电的盘柜上作业时应做到哪几点答：1必须了解盘内带电系统情况2应穿工作服、戴安全帽,穿绝缘鞋并站在绝缘垫上,严禁穿背心、短裤作业3工具手柄必须绝缘良好4必须设监护人2、热工信号仪表管现场安装有什么要求答：1 一般应按最短的路径敷设以减少迟延;对于蒸汽测量管路应有足够长度,使管内有一定量凝结水;2 敷设应避免机械损伤,潮湿、腐蚀和振动,并且便于维护;3 环境温度在＋5~50℃范围内,否则应考虑防冻、隔热;4 油管路应远离热表面;5 水位管路不应靠近热表面,正负压管的环境温度应一致,否则由于密度差将导致测量误差;6 应考虑主设备的热膨胀;7 管路应尽量集中敷设,整齐美观,不影响主设备检修;8 管路不应敷设在地面上,否则设专用沟道,穿越地面、墙壁处应设保护管或保护罩;3、电厂气体,液体,蒸汽管道安装流量测量装置仪表管引出位置有什么要求1 测量气体压力时,测点在管道的上半部;2 测量液体压力时,测点在管道的下半部与管道的水平中心线成45°夹角的范围内;3 测量蒸汽压力时,测点在管道的上半部及下半部与管道水平中心线成45°夹角的范围内;4. 汽轮机热工保护的项目有哪些答：汽轮机监视和保护项目随机组的参数容量不同而有些差异,目前已发展的项目有下列几种：1凝汽器真空低保护；2汽轮机超速保护；3汽轮机转子轴向位移监视和保护；4汽轮机转子与汽缸热膨胀差的监视和保护；5汽轮机轴承监视和保护；6汽轮机加热器水位保护；7抽汽逆止门保护；8汽轮机主轴弯曲监视;5.简述电动门调试步骤;a. 进行电源、控制电缆回路测试,绝缘测试,确保电源、控制电缆通路无误;b.电动门手摇至中间位置.c就地有人且通讯畅通时给电动门送电;d. 查看电动门正反转是否正确;e.定开关位置、力矩等信息.f. 打到远控模式,试验远控;五、论述题20分简述差压变送器的投用步骤与机组168运行中对带有保护,自动的差压变送器检修需采取什么措施答：1、检查差查压变送器的正、负压二次阀是否关闭,平衡阀是否打开;2、开启排污阀,缓慢打开一次阀门冲洗仪表管,冲洗后关闭排污阀,一般冲洗不少于两次;3、待导管冷却后,才可投入仪表,对于有的管路中装有排空阀应先开启一下排空阀,排除空气;4、渐渐开启变送器正压二次阀,当测量介质为蒸汽或液体时,待充满凝结水或液体时,松开变送器正负测量室排污螺钉,待介质逸出并排净空气后拧紧螺钉,对于测量高温高压介质时应谨慎操作然后检查是否渗漏并检查仪表零点;5、关闭平衡阀,逐渐打开负压二次阀;对在168运行中带有保护,自动的差压变送器检修,需要的措施：1.办理检修工作票,经签字同意,确定已退出保护,自动后方可检修;2.检修结束后,及时将差压变送器按照上述步骤投运,确定投运正常后,方可办理工作票终结;。

一、填空：1、测量波动剧烈的压力时，压力表前应加装减振装置。

2、瞬时流量就是单位时间内通过管道某截面的物质的数量。

3、累积流量就是某一段时间内通过管道某截面物质的数量。

4、标准节流元件有标准孔板，标准喷嘴、长径喷嘴、文丘利管等。

5、标准孔板的取压方式有角接取压和法兰取压等。

6、标准喷嘴取压方式只有角接取压一种。

7、热电厂主蒸汽流量测量，其节流元件多选用喷嘴。

8、热电厂给水流量测量，其节流元件多选用孔板。

9、对小流量、低雷诺数流体流量的测量，多选用转子式流量计。

10、高压汽包锅炉汽包水位的零点一般定在汽包几何中心线下50毫米。

11、常用的界面位置测量方法有静压式、超声波式、核辐射式，还有浮力式、电气式、称重式等。

12、静压式测量液位的装置按结构分有连通器、压差式、压力式等几种。

13、热电厂中，锅炉汽包水位的测量，使用最广泛的是差压式水位计。

14、电接点水位计由水位传感器和电气显示仪表两部分组成。

16、电接点水位计的传感器就是一个带有若干电接点的连通器。

17、节流孔板前的直管段一般要求（ 10 ）Ｄ，孔板后的直管段一般要求（ 5 ）Ｄ。

为了正确测量，孔板前的直管段最好（）Ｄ，特别是孔板前有泵或调节阀时，更应如此。

18、在孔板加工的技术要求中，上游平面应和孔板中心线（垂直），不应有（可见伤痕），上游面和下游面应（平行），上游入口边缘应（锐利无毛刺和伤痕）。

19、当测量稳定压力时，正常操作压力应为量程的（１／３～２／３），最高不得超过测量上限的（３／4 ）．20、当测量脉动压力时，正常操作压力应为量程的（１／３～１／２），最高不得超过测量上限的（２／３）．21、当测量高压压力时，正常操作压力应为量程的（３／５）．22、使用方根流量刻度时最大流量不超过满度的（９５％），正常流量为满度的（７０～８０％），最小流量不小于满刻度的（３０％）．23、ＤＤＺ－Ⅲ型差压变送器改变量程比有两种方法：其一，调整矢量机构的（矢量角），可实现量程比为（）；其二，改变反馈动圈的（匝数），可实现量程比为（）；把上二者结合起来，可实现最大量程比为（）．答文:矢量角３．８３：１匝数３：１１１．４：１24、绝对温度２７３．１５Ｋ，相当于摄氏（0 ）℃．25、摄氏－１８２．９６２℃，相当于绝对温度（９０．１８８）Ｋ．26、热电偶的热电特性由（）所决定．热电势的大小与（）及（）有关，与热偶丝的（）和（）无关．二、判断１、√就分度值来说，1℃等于1K。

1-1举例说明测量的构成要素有哪些?（P2）1-2举例说明，什么是直接测量法、间接测量法和组合测量法，它们之间有何区别?（P2-3）1-3测量准确度、正确度和精密度之间有何联系和区别?（作业）1-4举例说明什么是粗大误差、随机误差和系统误差，其误差来源各有哪些?（作业）1-5测量不确定度与测量误差相比较，有什么不同之处?（P11表1-1）1-6测量不确定度有哪两类评定方法，它们的内容是什么?（P12-13）1-7测量系统由哪几部分组成，各部分的作用是什么?（P16-17）1-8测量系统的静动态特性分别是什么?（P18）1-9测量系统的静态、动态性能指标分别有哪些，请结合测量实例具体分析。

（P22-30）1-10测仪表时得到某仪表的最大引用误差为1.45%，问此仪表的准确度等级应为多少?由工艺允许的最大误差计算出某仪表的测量误差至少为1. 45%才能满足工艺的要求，问应选几级表?（1.5级；1.0级）1-11现有2.5级、2.0级、1.5级三块测温仪表，对应的测量范围分别为-100~500℃、-50~550℃、0~1000℃，现要测量500℃的温度，其测量值的相对误差不超过2.5%，问选用哪块表最合适?1-12在选用仪表时，准确度等级是“越高越好”吗?（P23最后一行）2-1什么是温标？简述ITS-90温标的基本内容。

（作业）2-2接触式测温和非接触式测温各有何特点，常用的测温方法有哪些?（P36-37）2-3膨胀式温度计有哪几种，各有何优缺点?（P38-47）2-4热电偶的测温原理是什么，使用时应注意什么问题?（P47）2-5可否在热电偶闭合回路中接入导线和仪表，为什么?（P52）2-6为什么要对热电偶进行冷端补偿，常用的方法有哪些，各有什么特点，使用补偿导线时应注意什么问题?（作业）2-7已知图2-19 中AB为镍铬-镍硅热电偶，请选择补偿导线A’B’的材料。

若图中T0=0℃, T= 100℃，求毫伏表的读数;若其他条件不变，只将补偿导线换成铜导线，结果又如何?（作业）2-8将一支灵敏度为0.08mV/℃的热电偶与毫伏表相连，已知接线端温度为50℃，毫伏表读数是60mV,问热电偶热端温度是多少?（作业）2-9已知热电偶的分度号为K,工作时的冷端温度为20℃，测得热电势以后，错用E型偶分度表查得工作端的温度为514.8℃，试求工作端的实际温度是多少?（P376）2-10用K型热电偶测某设备的温度，测得的热电势为30.241mV,冷端温度为15℃，求设备的温度?如果改用E型热电偶来测温时，在相同的条件下, E型热电偶测得的热电势为多少?（P376）解：（1）当热电势为30.241mV，此时冷端温度是15℃，即E（t，t0）=30.241mV查表可得，E (t0，0) =E(15，0)=0.598mV因为 E (t，0)=E(t，t0) + E(t0，0)=30.241+0.598=30.839mV由此电势，查表可得:t=740.964℃，即设备温度740.964℃（2）若改用E电偶来测温时，此时冷端温度仍为15℃。

热工检测技术习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在铂铑10—铂热电偶中，“铂铑10”是指（）。

A、铂90%，铑90%B、铂90%，铑10%C、铂10%，铑10%D、铂10%，铑90%正确答案：B2、在弹簧管压力表中的扇形齿轮和小齿轮是仪表的（）。

A、中间件B、感受件C、补偿部件D、显示件正确答案：A3、XCZ-102型动圈式温度指示仪表与热电阻配套使用，可测量-200℃～500℃的温度。

该仪表测量范围是由( )决定的。

A、以上答案都不对B、热电阻C、桥臂电阻D、线路电阻正确答案：C4、某弹簧管压力表的型号为YZ-60ZT，表示该弹簧管（）。

A、径向无边B、径向有边C、轴向有边D、轴向无边正确答案：C5、在铂电阻中，将铂丝用双线法缠绕在骨架上，以消除（）。

A、电容B、电磁C、电感D、电阻正确答案：C6、在差压式水位计中，（）的作用是将与其连通的汽包水位转换成相应差压。

A、脉冲管路B、平衡容器C、显示器D、差压计正确答案：B7、（）热电阻的物理、化学性质极为稳定，复现性好，精度高，可作精密温度测量。

A、半导体B、铜C、镍D、铂正确答案：D8、差压式水位计，为了防止差压变送器单向受力，要在变送器前安装（）。

A、平衡阀B、没有要求C、三阀组D、三通阀正确答案：C9、为了克服XCZ-101中，动圈电阻随仪表环境温度变化而变化所产生的误差，我们（）。

A、串联热敏电阻B、串联热敏电阻与锰铜电阻的并联电阻C、串联量程电阻D、串联锰铜电阻正确答案：B10、测量压力的引压管的长度一般不应超过( )。

A、30mB、50mC、10mD、20m正确答案：B11、XCZ-101与（）配合使用。

A、热电偶B、温度变送器C、热电阻D、以上都不是正确答案：A12、在弹簧管压力表中，拉杆的作用是将弹簧管自由端的位移传给（）。

A、指针B、小齿轮C、扇形齿轮D、游丝正确答案：C13、下列不是利用节流原理测量流量的元件是( )。

热工测量与仪表(试题)热工测量与仪表（试题）一、单选题(共207题)【1】.转动速度（输出功率）单位r/min就是______。

a.国家选取的国际单位制单位c.国家选取的非国际单位制单位b.国际单位制的辅助单位d.国际单位制中具备专门名称的导出单位答案：（）【2】.准确度等级为0.2％数字式转速表，其容许示值误差为______，容许示值变动性为______。

a.0.2%n+2字±0.2%n±1字b.±0.2%n±1字0.2%n；c.±0.2%n0.2%n+1字d.±0.2%n±1字0.2%n+2字答案：（）【3】.测试保护回路电缆绝缘电阻时，要求在环境温度______℃；相对湿度≯______%，采用额定直流输出电压为______v的摇表进行。

要求芯线间和芯线对屏蔽层（或芯线对地间）的绝缘电阻均应≮______mω。

a.15～458050020b.15～608025020c.10～557550010d.5～507525010答案：（）【4】.“接地”这一节内容未包括的是______。

a.计算机控制系统的中剧检修与质量建议b.保护接地检修与质量要求c.电缆和补偿导线屏蔽层的中剧检修与质量建议d.中剧防水答案：（）【5】.根据测验规程建议，展开差压变送器密封性检查时，稳定地降压(或疏空)，并使压力变送器测量室压力达至测量上限值(或当地大气压力90%的疏空度后，密封______min，应当无泄漏。

在最后______min内，观测压力表压力表明，其上升值严禁少于测量上限值的______%。

a.1030.5c.1531.5b.1051.0d.1552答案：（）【6】.灌入锆头标准气体后，crt表明已经开始变化，约1分钟后，表明值与标气值的偏差满足用户精度建议，根据此标定结果，该氧化锆氧量计测量电路______。

a.优表c.不合格b.合格d.无法判断答案：（）【7】.检定工业弹簧管式压力表进行耐压试验时，当示值达到测量上限后，应耐压______分钟，弹簧管重新焊接过的压力表应耐压______分钟。

热工测量仪表及自动控制习题集⑴．现有2.5级、2.0级、1.5级三块测量仪表。

所对应的测量温度范围分别为-100~500℃；-50~550℃；0~1000℃。

如果希望测量值为500℃，而测量的相对误差不超过2.5%。

问选哪块表较合适？⑵．请指出下列误差属于哪类误差？a用一块万用表重复测量同一电压值所得结果的误差。

b读数时由于看错了数字造成的误差。

c在用热电偶测温时，由于冷端温度没有补偿引起的测温误差。

⑶．相同量程的仪表，其精度等级数字越小，说明该表的测量准确度越高，这样说对吗？为什么？(4).工艺上要求隧道窑烧成带某段温度的测量误差小于10℃.现采用S型热电偶配XMZ-101测温显示。

XMZ-101量程选为0-1600℃，问该表的精度等级应选多少级？(5)仪表面板上标出的精度等级数字，在实际使用中来说有何意义？请举例说明。

(6)指针式温度显示仪表，量程范围为0-1400℃，精度等级为0.5级。

那么该表的最小刻度分格应为多少？(7)现对某台温度仪表进行校验后得出以下一组数据，问该表应确定为多少等级？(8)热电偶的电极丝直径越粗、长度越长则产生的电势是否就越就大？（8a）热电偶两根电极如果粗细不同，是否会对其产生的热电势有影响(9)常用的热电偶有哪些类型，请说出其分度号，长期使用最高温度分别为多少℃？(10)为什么要对热电偶冷端温度进行处理？常用处理方法有几种？(11)补偿导线有两种类型，它们在使用中有何区别？（11a）什么是补偿导线？补偿导线的作用是什么？在使用补偿导线时应注意哪些问题？(12)在购买热电偶时应向供应商提供哪些必要的数据？(13)哪些热电偶称为特殊热电偶？请例举三种以上特殊热电偶。

(14什么是铠装热电偶？其主要特点有哪些？(15) 热电偶测温时产生的误差有哪些因素引起的？(16) 用普通的热电偶测量一般燃气梭式窑炉内的温度，测出的温度与窑内的实际温度相比是偏高还是偏低？（使用方法正确）(17) 热电偶与补偿导线连接时，要求两个接点处的温度必须相等吗？为什么？(18)热电阻测温时为什么要采用三线制连接方法？（19）热电偶补偿电桥的平衡温度为什么要设计为二种，0℃和20℃？在使用时有何区别？(21) 目前热电阻温度计一般情况下测温上限为多少？(22) 热电阻与热电偶相比，哪个测温精度高？为什么？(23) 校验工业用热电偶时需要哪些设备？怎样进行校验？(24) 目前我国标准化热电阻有哪几种？写出它们的分度号和对应的初始值。

习题11.01 某1.5级测量范围为0~100kPa 的压力表，在50kPa ，80kPa ，100kPa 三点处校验时，某示值绝对误差分别为-0.8kPa ，+1.2kPa ，+1.0kPa ，试问该表是否合格？1.02 有2.5级，2.0级，1.5级三块测温仪表，对应得测量范围分别为-100~+5000C,-50~+5500C,0~10000C ，现要测量5000C 的温度，要求其测量值的相对误差不超过2.5%，问选用哪块表最合适？1.03 请指出下列误差属于哪类误差？a) 用一块普通万用表测量同一电压，重复测量十五次后所得结果的误差。

b) 观察者抄写记录时错写了数据造成的误差。

c) 在流量测量中，流体温度，压力偏离设计值造成的流量误差。

1.04 对某状态下的流体进行压力测量，得测量值如下：n 1 2 3 4 5 6 7 8P(kPa) 105.30 104.94 105.63 105.24 104.86 104.97 105.35 105.16n 9 10 11 12 13 14 15P(kPa) 105.71 105.70 104.36 105.21 105.19 105.21 105.32试用统计学方法处理随机误差。

1.05 某测温仪表得准确度等级为1.0，绝对误差为±10C ，测量下限为负值(下限的绝对值为测量范围的10%)，试确定该表的测量上限值与下限值及量程。

1.06 一块压力表(量程为0~250kPa)经标准压力校正，得：标准压力 上形程 下行程 上行程 下行程0.00 5 6 8 650 48 50 48 50100 102 100 104 102150 148 148 150 150200 198 196 196 196250 248 248求：量程，变差，线性度，重复性，精度。

1.07 已知铜电阻阻值与温度的关系为：)]20(1[2020-+=t R R t α，200C 时的电阻值为：20R =6±0.018Ω,20α=0.004±0.00004/0C ，求铜电阻在t=35±10C时的电阻值及其误差。

热工测试技术 Homework #01
提交日期：3月15日课前
1.用温度计重复测量某个不变的温度，得11个测量值的序列（见下表），求该温度设测量结
2.对某电压进行了16次等精度测量。

求测量结果表达式（采用标准误差）（提示：粗大误差、周期性误差判定）
3.用两种方法测量某电压，第一种方法测量6次，其算术平均值U 1=10.3V ，标准偏差
1()0.2U V σ=；第二种方法测量8次，其算术平均值U 2=10.1V ，标准偏差2()0.1U V σ=。

求电压的估计值和标准偏差，并写出测量结果。

4. 散热器装置：Q = L ρc (T 1-T 2)，设计工况:L = 50 L/h ，进出口温差∆T = (T 1-T 2)= 25 ℃。

直接测量为流量L 以及散热器进出口温度T 1、T 2。

间接测量为热量Q 。

要求热量Q 的测量误差小于等于10%。

求各直接测量量的测量误差要求。
