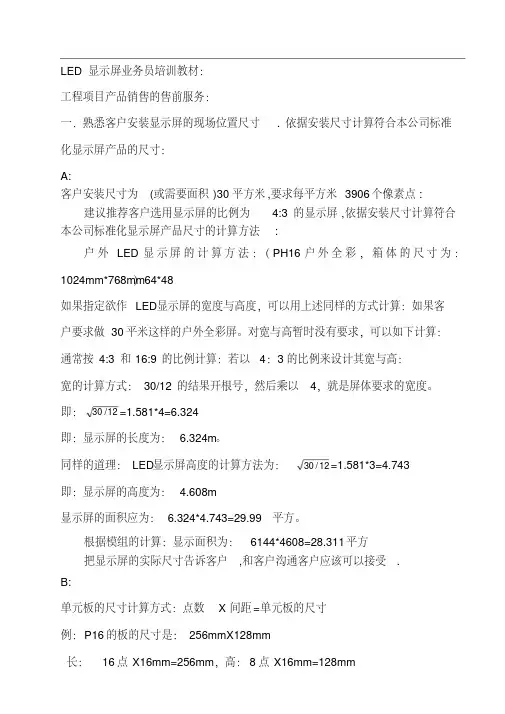

LED显示屏业务员培训教材：工程项目产品销售的售前服务：一．熟悉客户安装显示屏的现场位置尺寸. 依据安装尺寸计算符合本公司标准化显示屏产品的尺寸：A:客户安装尺寸为(或需要面积)30平方米,要求每平方米3906个像素点: 建议推荐客户选用显示屏的比例为4:3 的显示屏,依据安装尺寸计算符合本公司标准化显示屏产品尺寸的计算方法:户外LED显示屏的计算方法：（PH16户外全彩，箱体的尺寸为：）64*481024mm*768mm如果指定欲作LED显示屏的宽度与高度，可以用上述同样的方式计算：如果客户要求做30平米这样的户外全彩屏。
对宽与高暂时没有要求，可以如下计算：通常按4:3和16:9的比例计算：若以4：3的比例来设计其宽与高：宽的计算方式：30/12的结果开根号，然后乘以4，就是屏体要求的宽度。
即：1230=1.581*4=6.324/即：显示屏的长度为： 6.324m。
同样的道理：LED显示屏高度的计算方法为：1230=1.581*3=4.743/即：显示屏的高度为： 4.608m显示屏的面积应为： 6.324*4.743=29.99平方。
根据模组的计算：显示面积为：6144*4608=28.311平方把显示屏的实际尺寸告诉客户,和客户沟通客户应该可以接受.B:单元板的尺寸计算方式：点数X间距=单元板的尺寸例：P16的板的尺寸是：256mmX128mm长：16点X16mm=256mm，高：8点X16mm=128mmC：显示屏显示面积的计算:高和长，都不得小于或者大于单元板的尺寸二.给客户售前指导安装现场的方案, 方便显示屏的售中安装, 利于产品的寿命，售后不良的产生,提高产品的质量,满足和超越客户的要求：1.屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；2.在显示屏及建筑物上安装避雷装置。
显示屏主体和外壳保持良好接地，接地电阻小于3欧姆，使雷电引起的大电流及时泄放；3.安装通风设备降温，使屏体内部温度在-10℃～40℃之间。
LED显示屏培训教材作者：王文平日期：2007.04.02市奥拓电子SHENZHEN AOTO ELECTRONICS CO., LTD.目录概述第一章LED器件 (5)§1.1 LED器件应用基础 (5)1.1.1 光度学与色度学 (5)1.1.2视觉特征 (6)1.1.3图象质量的评价 (9)§1.2 LED工作原理 (9)1.2.1半导体发光基本原理 (9)1.2.2LED ........................................... 特征参数111.2.3LED ......................................... 器件的驱动121.2.4LED器件及显示屏使用注意事项 (13)§ 1.3 LED器件简介 (15)第二章LED图文显示屏 (15)§ 2.1图文显示屏的特点 (15)§ 2.2图文显示屏的显示模式和方法 (17)§ 2.3图文屏的控制方式 (17)§ 2.4 LED驱动器74HC595介绍 (17)§ 2.5 LED双色图文显示屏驱动电路 (20)第三章视屏LED显示屏 (21)§ 3.1视屏信号源 (21)3.1.1计算机显示适配卡 (21)3.1.2灵星雨701多媒体视频系统 (22)22§ 3.2视屏LED显示屏的基本结构§ 3.3全彩屏介绍 (24)331 适用围 (23)3.3.2全彩屏种类 (23)3.3.3功能特性 (23)3.3.4全彩屏型号规格 (24)§ 3.4灵星雨701控制系统解决方案 (24)3.4.1控制系统功能特点 (24)3.4.2LED演播室性能参数 (26)第四章奥拓公司显示屏命名规 (27)概述LED 显示屏是利用发光二极管点阵模块或单灯像素单元组成的平面式显示屏幕。
灵星雨八代控制系统讲义一．灵星雨第八代控制系统功能简介：一、千兆数据传输真正千兆技术，绝不抽帧。
单张发送卡最大支持：801型卡1280×1024；802型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：801型卡1024×640 、1280×512；802型卡1600×400、2048×320。
二、支持10位颜色旧系统的8位颜色只能显示红、绿、蓝：256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128。
五、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
六、支持宽度为512以内的任意数和每区64行的模组七、支持LED驱动芯片空位可设定每多少点接入一个或多个空像素，用于异型屏。
对于芯片的留空，建议把空位放到后面八、逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大单点校正10240点/模块，红绿蓝亮度各256级。
逐卡（箱体）校正用于显示屏各箱体间亮度校正，红绿蓝各256级。
九、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达99%。
十、65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
十、支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
十一、支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。
注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入 888888 就可以了。
2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。
如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。
接收卡设置1.首先，打开 LED 演播室。
