89C52单片机 DS1302 DS18B20 17位数码管万年历

/*********************************************//* Filename ：万年历** Describe : 时间星期日期温度高低温报警** Designer ：潜力狼** Date ：2012-07-16/*********************************************/#include<reg52.h>#include<intrins.h>/**********************************************//************ 接口定义如下***************//**********************************************/sbit SCK = P1^7; //时钟sbit SDA = P2^3; //数据sbit RST = P1^3; //DS1302复位(片选)sbit E=P1^2;//1602使能引脚sbit RW=P2^1;//1602读写引脚sbit RS=P2^0;//1602数据/命令选择引脚#define uchar unsigned char#define uint unsigned int#define DS1302_W_ADDR 0xBE#define DS1302_R_ADDR 0xBF#define jump_ROM 0xCC //DS18B20#define start 0x44 //DS18B20#define read_EEROM 0xBE //DS18B20sbit DQ = P1^4;unsigned char TMPH_DS18B20,TMPL_DS18B20;/****************************************************/uchar num,m,n;uchar time1[7]={0x50,0x59,0x23,0x31,0x12,0x07,0x12};//秒分时日月周年10-08-15 23:59:50 ****注意没有code 才可以做指针变量（地址）//uchar time1[7]={50,59,23,31,12,07,12};//此种十进制表示需要转换成BCD码才能写入DS1302 ，而且这样表达，在液晶上显示困难char code table[] = {0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};//液晶显示0~9数字的LCD字型码值(ASCII码)void delay(uint z){while(z--);}void delay_1ms(uchar z){uint i,j;for(i=0;i<z;i++)for(j=0;j<128;j++);}void write_DS1302_byte(uchar dat) {uchar i;//RST=1;for(i=0;i<8;i++){SDA=dat&0x01;SCK=1;dat>>=1;SCK=0;}}uchar read_DS1302_byte(void) {uchar i,temp=0;for(i=0;i<8;i++){temp>>=1;if(SDA)temp|=0x80;SCK=1;SCK=0;}return temp;}void reset_DS1302(){RST=0;SCK=0;RST=1;}void clear_DS1302_WP(){reset_DS1302();RST=1; //?write_DS1302_byte(0x8e);write_DS1302_byte(0);SDA=0; //?RST=0; // ?}void set_DS1302_WP(){reset_DS1302();RST=1;write_DS1302_byte(0x8e);write_DS1302_byte(0x80);SDA=0;RST=0;}void set_time(uchar *timedata){uchar i;//,temp;/* for(i=0;i<7;i++) //时钟显示的7个数BCD码转换{temp=timedata[i]/10;timedata[i]=timedata[i]%10;timedata[i]=temp*16+timedata[i];} */clear_DS1302_WP();reset_DS1302();write_DS1302_byte(DS1302_W_ADDR);//写入写地址指令for(i=0;i<7;i++){write_DS1302_byte(timedata[i]);delay(10);}write_DS1302_byte(0); //??????SDA=0;RST=0;set_DS1302_WP();}void read_time(uchar *timedata){uchar i;clear_DS1302_WP();reset_DS1302();write_DS1302_byte(DS1302_R_ADDR);for(i=0;i<7;i++){timedata[i]=read_DS1302_byte();delay(10);}SDA=0;RST=1;set_DS1302_WP();}/****************************************//*LCD1602 函数体*//****************************************///uchar code table[]="Time: ";//uchar code table1[]="Data:20";uchar code week[]="MonTueWenThuFriSatSun";void write_LCD1602_cmd(uchar del) // 写入命令函数{RS=0;//RS=0时，一个高脉冲读取命令RW=0;E=0; //可以省略不写delay_1ms(5);P0=del;delay_1ms(5);E=1; //E从0到1再跳变到0，即一个高脉冲delay_1ms(5);E=0;}void write_LCD1602_data(uchar del) //写入数据函数{RS=1; //RS=1时，一个高脉冲读取数据RW=0;E=0;delay_1ms(5);P0=del;delay_1ms(5);E=1;//E从0到1再跳变到0，即一个高脉delay_1ms(5);E=0;}void LCD1602_init(){write_LCD1602_cmd(0x38);write_LCD1602_cmd(0x0e);write_LCD1602_cmd(0x06);//wcmd(0x80); //命令数据0x80是让液晶从第一位开始显示}/********************************************************/ /* 温度传感器DS18B20 对温度的采集*//********************************************************/ uchar Reset_DS18B20(void){uchar deceive_ready;DQ = 0;delay(29);DQ = 1;delay(3);deceive_ready = DQ;delay(25);return(deceive_ready);}uchar read_DS18B20_bit(void){uchar i;DQ = 0;DQ = 1;for(i=0; i<3; i++);return(DQ);}void write_DS18B20_bit(uchar bitval){DQ=0;if(bitval==1)DQ=1;delay(5);DQ=1;}uchar read_DS18B20_byte(void){uchar i,m,receive_data;m = 1;receive_data = 0;for(i=0; i<8; i++){if(read_DS18B20_bit()){receive_data = receive_data + (m << i);}delay(6);}return(receive_data);}void write_DS18B20_byte(uchar val){uchar i,temp;for(i=0; i<8; i++){temp = val >> i;temp = temp & 0x01;write_DS18B20_bit(temp);delay(5);}}void main(){uint temp;//DS18B20LCD1602_init();set_time(&time1);while(1){Reset_DS18B20();write_DS18B20_byte(jump_ROM);write_DS18B20_byte(start);Reset_DS18B20();write_DS18B20_byte(jump_ROM);write_DS18B20_byte(read_EEROM);TMPL_DS18B20 = read_DS18B20_byte();TMPH_DS18B20 = read_DS18B20_byte();temp = TMPL_DS18B20/16 + TMPH_DS18B20*16;m = table[temp/10%10];n = table[temp%10];/* if(temp>32|temp<20) //蜂鸣器报警！！！{Bell=0;delay_1ms(200);Bell=1;} */read_time(&time1);write_LCD1602_cmd(0x80);write_LCD1602_data(' ');write_LCD1602_data(time1[2]/16+48); //时write_LCD1602_data(time1[2]%16+48);write_LCD1602_data(':');write_LCD1602_data(time1[1]/16+48); // 分write_LCD1602_data(time1[1]%16+48);write_LCD1602_data(':');write_LCD1602_data(time1[0]%16+48);write_LCD1602_data(' ');write_LCD1602_cmd(0x80+12); //英文缩写星期switch(time1[5]%16) //{case 1:write_LCD1602_data(week[0]);write_LCD1602_data(week[1]);write_LCD1602_data(week[2]);break;case 2:write_LCD1602_data(week[3]);write_LCD1602_data(week[4]);write_LCD1602_data(week[5]);break;case 3:write_LCD1602_data(week[6]);write_LCD1602_data(week[7]);write_LCD1602_data(week[8]);break;case 4:write_LCD1602_data(week[9]);write_LCD1602_data(week[10]);write_LCD1602_data(week[11]);break;case 5:write_LCD1602_data(week[12]);write_LCD1602_data(week[13]);write_LCD1602_data(week[14]);break;case 6:write_LCD1602_data(week[15]);write_LCD1602_data(week[16]);write_LCD1602_data(week[17]);break;case 7:write_LCD1602_data(week[18]);write_LCD1602_data(week[19]);write_LCD1602_data(week[20]);break;}write_LCD1602_cmd(0x80+0x40);write_LCD1602_data(2+48); //显示2write_LCD1602_data(0+48); //显示0write_LCD1602_data(time1[6]/16+48); //显示12年write_LCD1602_data(time1[6]%16+48);write_LCD1602_data('-');write_LCD1602_data(time1[4]/16+48); //月write_LCD1602_data(time1[4]%16+48);write_LCD1602_data('-');write_LCD1602_data(time1[3]%16+48);write_LCD1602_data(' ');write_LCD1602_data(m); //温度write_LCD1602_data(n);//write_LCD1602_data(temp/10%10+48);//直接转换为LCD字型码(ASCII码)显示温度//write_LCD1602_data(temp%10+48);write_LCD1602_data(0xdf);write_LCD1602_data('C');}}。

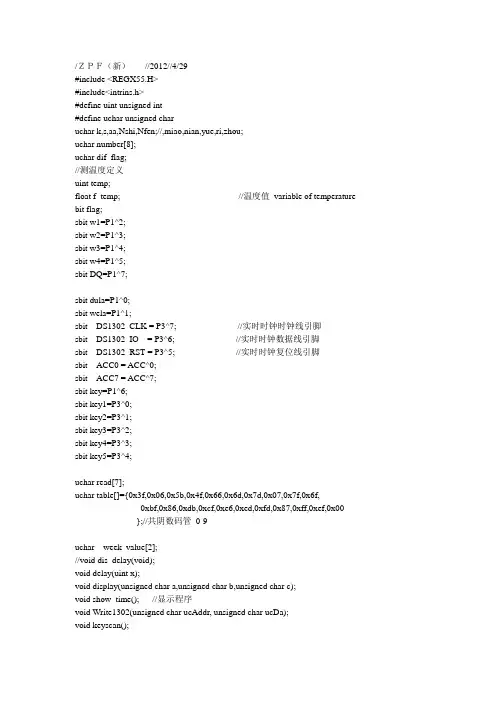

/ＺＰＦ（新）//2012//4/29#include <REGX55.H>#include<intrins.h>#define uint unsigned int#define uchar unsigned charuchar k,s,aa,Nshi,Nfen;//,miao,nian,yue,ri,zhou;uchar number[8];uchar dif_flag;//测温度定义uint temp;float f_temp; //温度值variable of temperature bit flag;sbit w1=P1^2;sbit w2=P1^3;sbit w3=P1^4;sbit w4=P1^5;sbit DQ=P1^7;sbit dula=P1^0;sbit wela=P1^1;sbit DS1302_CLK = P3^7; //实时时钟时钟线引脚sbit DS1302_IO = P3^6; //实时时钟数据线引脚sbit DS1302_RST = P3^5; //实时时钟复位线引脚sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;sbit key=P1^6;sbit key1=P3^0;sbit key2=P3^1;sbit key3=P3^2;sbit key4=P3^3;sbit key5=P3^4;uchar read[7];uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0x00};//共阴数码管0-9uchar week_value[2];//void dis_delay(void);void delay(uint x);void display(unsigned char a,unsigned char b,unsigned char c);void show_time(); //显示程序void Write1302(unsigned char ucAddr, unsigned char ucDa);void keyscan();void Display_18b20(uint temp);/***********DS1302时钟部分子程序******************/typedef struct __SYSTEMTIME__{unsigned char Second;unsigned char Minute;unsigned char Hour;unsigned char Week;unsigned char Day;unsigned char Month;unsigned char Year;}SYSTEMTIME; //定义的时间类型SYSTEMTIME CurrentTime;#define AM(X) X#define PM(X) (X+12) // 转成24小时制#define DS1302_SECOND 0x80 //时钟芯片的寄存器位置,存放时间#define DS1302_MINUTE 0x82#define DS1302_HOUR 0x84#define DS1302_WEEK 0x8A#define DS1302_DAY 0x86#define DS1302_MONTH 0x88#define DS1302_YEAR 0x8Cvoid DS1302InputByte(unsigned char d) //实时时钟写入一字节(内部函数)(4) {unsigned char i;ACC = d;for(i=8; i>0; i--){DS1302_IO = ACC0; //相当于汇编中的RRCDS1302_CLK = 1;DS1302_CLK = 0;ACC = ACC >> 1;}}unsigned char DS1302OutputByte(void) //实时时钟读取一字节(内部函数)(5) {unsigned char i;for(i=8; i>0; i--){ACC = ACC >>1; //相当于汇编中的RRCACC7 = DS1302_IO;DS1302_CLK = 1;DS1302_CLK = 0;//在下降沿数据从移位寄存器输出}return(ACC);}void Write1302(unsigned char ucAddr, unsigned char ucDa) //ucAddr: DS1302地址, ucData: 要写的数据{DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;//只有在clk为低时，才能将rst置高DS1302InputByte(ucAddr); // 地址，命令DS1302InputByte(ucDa); // 写1Byte数据DS1302_CLK = 1;//上升沿将数据写入DS1302内部移位寄存器DS1302_RST = 0;}unsigned char Read1302(unsigned char ucAddr) //读取DS1302某地址的数据(3){unsigned char ucData;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;//启动数据传送DS1302InputByte(ucAddr|0x01); // 地址，命令，读操作(4)ucData = DS1302OutputByte(); // 读1Byte数据,应在上升沿前读取(5)DS1302_CLK = 1;DS1302_RST = 0;return(ucData);}void naozhong(uchar x){uchar c = 0;c = 4 * x;Nfen = 0xc1 + c;Nshi = 0xc3 + c;}/***********DS1302按键部分子程序******************/void jia(uchar p, uchar max, uchar com)//p读取时间单位的值，max进制，com地址{p = ((p & 0x70) >>4 ) * 10 + (p & 0x0f);p ++;if(p / max)p =0 ;p = (p / 10) * 16 + p % 10;Write1302(com, p);}void jian(uchar p, uchar max, uchar com)//p读取秒的值，max进制，com地址{p = ((p & 0x70) >>4 ) * 10 + (p & 0x0f);p --;if(p == 255)p = max ;p = (p / 10) * 16 + p % 10;Write1302(com,p);}void keyscan(){if(!key1){delay(5);if(!key1 ){k++;Write1302(0x8e,0x00);if(k==4)k=0, Write1302(0x8e,0x80);while(!key1);}}if(!key2){delay(5);if(!key2){if(dif_flag == 0){switch(k){case 1:jia(Read1302(DS1302_SECOND), 60, 0x80); break;case 2:jia(Read1302(DS1302_MINUTE), 60, 0x82); break;case 3:jia(Read1302(DS1302_HOUR), 24, 0x84); break;}}if(dif_flag == 1){switch(k){case 1:jia(Read1302(DS1302_DAY), 32, 0x86); break;case 2:jia(Read1302(DS1302_MONTH), 13, 0x88); break;case 3:jia(Read1302(DS1302_YEAR), 100, 0x8c); break;}}if(dif_flag == 2){if(k == 1)jia(Read1302(DS1302_WEEK), 8, 0x8a);}while(!key2);}}if(!key3){delay(5);if(!key3){if(dif_flag == 0){switch(k){case 1:jian(Read1302(DS1302_SECOND), 60, 0x80); break;case 2:jian(Read1302(DS1302_MINUTE), 60, 0x82); break;case 3:jian(Read1302(DS1302_HOUR), 24, 0x84); break;}}if(dif_flag == 1){switch(k){case 1:jian(Read1302(DS1302_DAY), 32, 0x86); break;case 2:jian(Read1302(DS1302_MONTH), 13, 0x88); break;case 3:jian(Read1302(DS1302_YEAR), 100, 0x8c); break;}}if(dif_flag == 2){if(k == 1)jian(Read1302(DS1302_WEEK), 8, 0x8a);}while(!key3);}if(key5 ==0);//key5 = 1;}void DS1302_GetTime(SYSTEMTIME *Time) //获取时钟芯片的时钟数据到自定义的结构型数组(2){unsigned char ReadV alue;ReadValue = Read1302(DS1302_SECOND);//(3)Time->Second = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);//16进制转为10进制ReadValue = Read1302(DS1302_MINUTE);Time->Minute = ((ReadV alue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_HOUR);Time->Hour = ((ReadV alue&0x70)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_DAY);Time->Day = ((ReadV alue&0x70)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_WEEK);Time->Week = ((ReadValue&0x70)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_MONTH);Time->Month = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_YEAR);Time->Year = ((ReadValue&0x70)>>4)*10 + (ReadV alue&0x0F);}void show_time() //液晶显示程序(1){uchar f=2;DS1302_GetTime(&CurrentTime); //获取时钟芯片的时间数据(2)read[0]=CurrentTime.Second;read[1]=CurrentTime.Minute;read[2]=CurrentTime.Hour;read[3]=CurrentTime.Week;read[4]=CurrentTime.Day;read[5]=CurrentTime.Month;read[6]=CurrentTime.Year;read[7]=0x00;if(!key){delay(5);if(!key)dif_flag++;while(!key)if(!key5){Write1302(0x8e,0x00);//写写保护寄存器禁止写保护Write1302(0x80,0x00);//写秒Write1302(0x90,0xab);//写充电寄存器Write1302(0x82,0x00);//分Write1302(0x84,0x12);//时Write1302(0x86,0x01);//日Write1302(0x88,0x05);//月Write1302(0x8a,0x02);//周Write1302(0x8c,0x12);//年Write1302(0x8e,0x80);//写保护}}}if(dif_flag==3)dif_flag=0;for(f=2;f>0;f--){if(dif_flag==0)display(read[0],read[1],read[2]);else if(dif_flag==1)display(read[4],read[5],read[6]);else if(dif_flag==2)display(read[3],read[7],read[7]);}}//显示延时函数void dis_delay(uchar x){uchar i;for(i=0;i<x;i++);}void delay(uint x){uint i,j;for(i=x;i>0;i--)for(j=110;j>0;j--);}/*****************DS18B20******************/void Init_Ds18b20(void) //DS18B20初始化send reset and initialization command {uint i;DQ = 0; //单片机拉低总线i=70;while(i>0)i--;DQ = 1; //释放总线，即拉高了总线i=4;while(i>0)i--;}bit Read_One_bit() //读取一个字节的数据read a byte date//读数据时,数据以字节的最低有效位先从总线移出{uint i;bit dat;DQ=0;i++;DQ=1;i++;i++;dat=DQ;i=5;while(i>0)i--;return (dat);}uchar Read_One_Byte(void){uchar i,j,dat;dat=0;for(i=1;i<=8;i++){j=Read_One_bit();dat=(j<<7)|(dat>>1);}return (dat);}void Write_One_Byte(uchar dat){uint i;uchar j;bit testb;show_time();for(j=1;j<=8;j++){testb=dat&0x01;dat=dat>>1;if(testb){DQ=0;i++;i++;DQ=1;i=5;while(i>0)i--;}else{DQ=0;i=5;while(i>0)i--;DQ=1;i++;i++;}}}void tmpchange(void){uchar f;Init_Ds18b20();f=70;while(f>0)f--;Write_One_Byte(0xcc); //忽略ROM指令Write_One_Byte(0x44); //温度转换指令}uint Get_Tmp() //获取温度get the temperature{uchar a,b,f;Init_Ds18b20(); //初始化f=70;while(f>0)f--;show_time();Write_One_Byte(0xcc); //忽略ROM指令Write_One_Byte(0xbe); //温度转换指令a = Read_One_Byte(); //读取到的第一个字节为温度LSBb = Read_One_Byte(); //读取到的第一个字节为温度MSBshow_time();if(b>127){flag=1;a=~a;b=~b;a+=0x01;}else{flag=0;}temp = b; //先把高八位有效数据赋于temptemp <<= 8; //把以上8位数据从temp低八位移到高八位temp = temp|a; //两字节合成一个整型变量f_temp = temp*0.0625; ////temp = (f_temp*10+0.5)*0.9; //放大十倍//0.9调试加上理论不需要temp = f_temp*10+0.5;//f_temp=f_temp+0.5; // //同时进行一个四舍五入操作。

/***************************************************************系统名称:电子万年历日期:2008,7,18功能描述:LCD12864串行模式显示,DS1302读取时间年月份,18B20 读取温度****************************************************************/#include <reg51.h>#include <intrins.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int/*------------LCD12864相关声明-----------------------------*/#define com 0#define dat 1sbit cs =P1^6;sbit sid=P1^4;sbit sck=P1^2;uchar code TAB1[]={"电字钟w418781840"};//第一行初始化.uchar code TAB2[]={"20 年月日"}; //第二行uchar code TAB3[]={"星期: : "}; //第三行uchar code TAB4[]={"室温: ℃"}; //第四行/*----------------------DS1302相关声明-------------------------*/char TAB_1302[]={ 0x00,0x29,0x02, //秒:分:时.0x18,0x06,0x06,0x08}; //日:月:星期:年.uchar code TAB_XQ[]={"一二三四五六日"};//把DS1302数字日期转换为中文字符. sbit T_CLK=P2^4; /* 实时时钟的时钟线引脚*/sbit T_IO=P2^5; /* 实时时钟的数据线*/sbit T_RST=P2^6; /* 实时时钟的复位线引脚*/uchar bdata datbyte;sbit datbyte0=datbyte^0;sbit datbyte7=datbyte^7;/*--------------18B20相关声明-------------------------------*/uchar dis1[16];sbit DQ=P1^0; /*DS18B20温度检测*//*----------键盘相关声明-------------------------------------*/sbit key=P3^2; //功能键sbit key1=P3^3; //只有加1键uchar sum,keyflag=0; //调用时,分,秒,标志,调用键盘处理标志./*--------------以下为LCD12864相关函数--------------------------*//**************************************************************函数名称:void delay1ms(uint x)函数功能: 延时1MS***************************************************************/void delay1ms(uint x){uint i,j;for(i=0;i<x;i++)for(j=0;j<120;j++);}/************************************************************** 函数名称:void w_12864byte(uchar byte)函数功能: 写字节**************************************************************/ void w_12864byte(uchar byte){uchar i;for(i=0;i<8;i++){sck=0;byte<<=1;sid=CY;sck=1;}}/************************************************************** 函数名称:uchar r_12864byte(void)函数功能: 读字节***************************************************************/ uchar r_12864byte(void){uchar i,temp1,temp2;temp1 = 0;temp2 = 0;for(i=0;i<8;i++){temp1=temp1<<1;sck = 0;sck = 1;sck = 0;if(sid) temp1++;}for(i=0;i<8;i++){temp2=temp2<<1;sck = 0;sck = 1;sck = 0;if(sid) temp2++;}return ((0xf0&temp1)+(0x0f&temp2));}/************************************************************** 函数名称:void c_12864busy( void )函数功能: 检测忙函数**************************************************************/ void c_12864busy( void ){dow_12864byte(0xfc); //11111,RW(1),RS(0),0while(0x80&r_12864byte());}/************************************************************** 函数名称:void w_12864(bit dat_com,uchar byt)函数功能: 写入函数***************************************************************/ void w_12864(bit dat_com,uchar byt){uchar temp;if(dat_com==0) //为零,写入指令temp=0xf8; //11111,RS(0),RW(0),0else //否则,写入数据temp=0xfa; //11111,RS(1),RW(0),0cs=1;c_12864busy();w_12864byte(temp);w_12864byte(byt&0xf0); //写入高四位w_12864byte(byt<<4); //写入低四位cs=0;}/************************************************************** 函数名称:void init_12864(void)函数功能:初始化12864***************************************************************/ void init_12864(void){w_12864(com,0x30); //基本指令功能.w_12864(com,0x0c); //显示打开,关光标,反白关.w_12864(com,0x01); //清屏指令.w_12864(com,0x06); //AC自动加一}/*----------------以下为DS1302相关函数-------------------------*//************************************************************** 函数名称:void w_1302byte(uchar date)函数功能:写一个字节(上升沿)***************************************************************/ void w_1302byte(uchar date){ uchar i;datbyte=date;for(i=0;i<8;i++){ T_IO=datbyte0; //写最低位T_CLK=0;T_CLK=1;datbyte>>=1;}}/************************************************************** 函数名称:uchar r_1302byte(void)函数功能:读一个字节(下降沿)***************************************************************/ uchar r_1302byte(void){ uchar i;datbyte=0;for(i=0;i<8;i++){ datbyte7=T_IO; //读最低位T_CLK=1;T_CLK=0;datbyte>>=1;}return(datbyte);}/*************************************************************** 函数名称:void write_1302(uchar addr,uchar date)函数功能: 指定位置写数据****************************************************************/ void write_1302(uchar addr,uchar date){ T_RST=0;T_CLK=0;T_RST=1;w_1302byte(addr);w_1302byte(date);T_CLK=0;T_RST=0;}/************************************************************** 函数名称:uchar read_1302(uchar addr)函数功能: 指定位置读数据****************************************************************/ uchar read_1302(uchar addr){ uchar dat1,dat2,temp;T_RST=0;T_CLK=0;T_RST=1;w_1302byte(addr);temp=r_1302byte();T_RST=0;T_CLK=0;dat1=temp/16;dat2=temp%16;temp=dat1*10+dat2;return(temp);}/***************************************************************函数名称:void init_1302(void)函数功能: 初始化*****************************************************************/ void init_1302(void){ uchar i;uchar addr=0x80;write_1302(0x8e,0x00);for(i=0;i<7;i++){write_1302(addr,TAB_1302[i]);addr+=2;}write_1302(0x8e,0x80);}/**************************************************************** 函数名称:void get_1302(void)功能说明:读取DS1302时钟信息.*****************************************************************/ void get_1302(void){ uchar i,addr=0x81;for(i=0;i<7;i++){ TAB_1302[i]=read_1302(addr);addr+=2;}}/*---------------以下为18B20相关函数-----------------------------*//******************************************************************函数名称:void delay (uint x)功能说明:若机器周期为1us，则本延时程序为延时4*x(us)******************************************************************/ void delay (uint x) //本板延时8us{while (--x);}/***************************************************************** 函数名称:uchar bus_rest(void)功能说明:产生单总线系统信号的总线复位信号,并返回总线上是否存在单总线器件信息******************************************************************/ uchar bus_rest(void){uchar presence;DQ=0; //将DQ信号线拉低delay(29); //持续48USDQ=1; //释放总线delay(3); //等待从设备将总线拉低presence=DQ; //保存当前总线状态delay(25); //等待总线初始化过程结束return presence;//返回是否有从设备将总线拉低}/**************************************************************** 函数名称:uchar r_1820BYTE(void)功能说明:向单总线读取一个数据字节*****************************************************************/ uchar r_1820BYTE(void){uchar i=0;uchar date = 0;for (i=8;i>0;i--){DQ = 0; // 将DQ信号线拉低启动读时隙DQ=1;// 释放总线,等待从机动车辆返回数据位delay(1); //越接近15us越好; 准备采样总线上的信号date>>=1 ;if (DQ)date=date|0x80;delay(6);}return(date);}/***************************************************************** 函数名称:void w_1280Byte(uchar bytevalue)功能说明:向单总线写一个数据字节******************************************************************/ void w_1280Byte(uchar bytevalue){uchar i;for(i=0;i<8;i++){DQ=0; // 将DQ信号线拉低启动读时隙DQ=bytevalue&0x01; //delay(5);//等待写时隙结束DQ=1; //释放bytevalue>>=1;}delay(5); ////等待写时隙结束}/***************************************************************** 函数名称:uint read_T(void)功能说明:读取1820温度*******************************************************************/ uint read_T(void){uchar a=0;uchar b=0;uint t=0;bus_rest();w_1280Byte(0xCC); // 跳过读序号列号的操作;w_1280Byte(0x44); // 启动温度转换，模数转化;bus_rest();w_1280Byte(0xCC); //跳过读序号列号的操作;a=r_1820BYTE();// 低8位b=r_1820BYTE();// 高8位t=(b*256)+a;return(t);}/**************************************************************函数名称:void show_T(uint temp)函数功能:显示温度**************************************************************/void show_T(uint temp){int i;float ftemp;ftemp = temp* 0.0625;w_12864(com,0x98+3);for(i=0;i<5;i++)w_12864(dat,dis1[i]); //写入温度}/*---------------以下为显示相关函数--------------------------*//******************************函数名称: void fenli(uchar x,uchar y,uchar val)功能描述: 指定位置写入数据********************************/void fenli(uchar x,uchar y,uchar val){ uchar ge,shi,addr,i=0;if(val==5)//星期数字显示的转换为中文{w_12864(com,0x88+2);for(i=0;i<2;i++){if(TAB_1302[5]==0)w_12864(dat,TAB_XQ[i]);if(TAB_1302[5]==1)w_12864(dat,TAB_XQ[2+i]);if(TAB_1302[5]==2)w_12864(dat,TAB_XQ[3+i]);if(TAB_1302[5]==3)w_12864(dat,TAB_XQ[5+i]);if(TAB_1302[5]==4)w_12864(dat,TAB_XQ[7+i]);if(TAB_1302[5]==5)w_12864(dat,TAB_XQ[9+i]);if(TAB_1302[5]==6)w_12864(dat,TAB_XQ[11+i]);}}else{shi=TAB_1302[val]/10;//分离十位ge=TAB_1302[val]%10;if(x==1)x=0x80;if(x==2)x=0x90;if(x==3)x=0x88;if(x==4)x=0x98;addr=x+y;w_12864(com,addr);//指定位置w_12864(dat,0x30+shi);//写入w_12864(dat,0x30+ge);}}/*************************************************************函数名称:void display(void)功能描述: 显示函数**************************************************************/ void display(void){ get_1302(); //读1302fenli(3,7,0); //读秒fenli(3,5,1); //读分fenli(3,3,2); //读时fenli(2,5,3); //读日fenli(2,3,4); //读月fenli(3,2,5); //读星期fenli(2,1,6); //读年}/*---------------按键处理相关函数--------------------------*//************************************************************ 函数名称:void scanner()功能描述: 按键函数*************************************************************/ void scanner(){ uchar i,j;if(!key) //功能键按下{ delay1ms(500); //延时500MSif(!key) //还按下,退出时间调整{ keyflag=0; //标志位为0sum=0; //清0w_12864(com,0x0c);//清闪烁for(i=0;i<7;i++)//十进制转十六进制{ j=TAB_1302[i]/10;TAB_1302[i]=TAB_1302[i]%10;TAB_1302[i]=TAB_1302[i]+16*j;}init_1302(); //写入1302while(!key); //等待释放delay1ms(10); //延时消抖}else //500MS内放开{ keyflag=1; //标志为1,进行时间调整sum++; //功能键加1if(sum==8)sum=0;switch(sum){ case 1: //{ w_12864(com,0x98+7);w_12864(com,0x0f);break;}case 2: //为2,年闪烁w_12864(com,0x90+1);break;case 3: //月闪烁w_12864(com,0x90+3);break;case 4: //日闪烁w_12864(com,0x90+5);break;case 5: //星期闪烁w_12864(com,0x88+2);break;case 6: //分闪烁w_12864(com,0x88+5);break;case 7: //时闪烁w_12864(com,0x88+3);break;}}}if(sum) //功能键按下{if(!key1){ delay1ms(10);if(!key1){ while(!key1);//等待加1键释放delay1ms(10);if(sum==1){ //备用}if(sum==2){ TAB_1302[6]++;if(TAB_1302[6]==100)TAB_1302[6]=0;fenli(2,1,6);w_12864(com,0x90+1);//闪烁归位}if(sum==3){ TAB_1302[4]++;if(TAB_1302[4]==13)TAB_1302[4]=1;fenli(2,3,4);w_12864(com,0x90+3);}if(sum==4){ TAB_1302[3]++;if(TAB_1302[3]==32)TAB_1302[3]=1;fenli(2,5,3);w_12864(com,0x90+5);}if(sum==5){ TAB_1302[5]++;if(TAB_1302[5]==7)TAB_1302[5]=0;fenli(3,2,5);w_12864(com,0x88+2);}if(sum==6){ TAB_1302[1]++;if(TAB_1302[1]==60)TAB_1302[1]=0;fenli(3,5,1);w_12864(com,0x88+5);}if(sum==7){ TAB_1302[2]++;if(TAB_1302[2]==24)TAB_1302[2]=0;fenli(3,3,2);w_12864(com,0x88+3);}}}}}//============================================================= void init(void){uchar i;init_12864();init_1302();while(TAB1[i]!='\0'){w_12864(dat,TAB1[i]);i++;}i=0;w_12864(com,0x90);while(TAB2[i]!='\0'){w_12864(dat,TAB2[i]);i++;}i=0;w_12864(com,0x88);while(TAB3[i]!='\0'){w_12864(dat,TAB3[i]);i++;}i=0;w_12864(com,0x98);while(TAB4[i]!='\0'){w_12864(dat,TAB4[i]);i++;}}/************************************************************* 函数名称:主函数函数功能:**************************************************************/ main(){init();while(1){scanner(); //检测键盘if(!keyflag) //标志为0{ display(); //调用显示show_T(read_T()); //显示温度delay1ms(500);}}}。

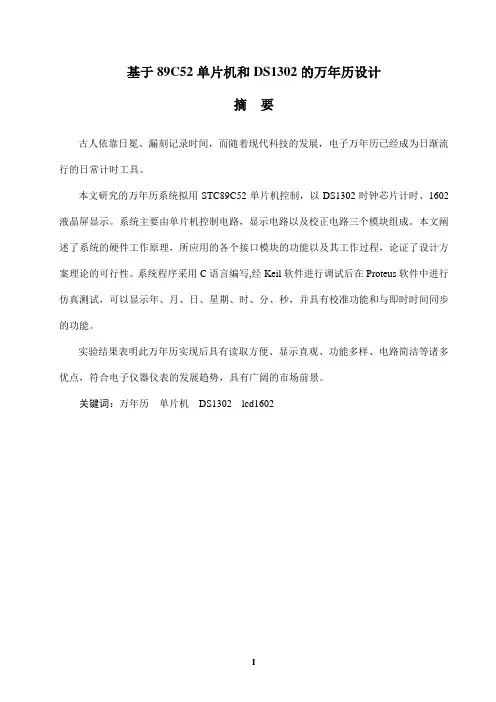

基于89C52单片机和DS1302的万年历设计摘要古人依靠日冕、漏刻记录时间，而随着现代科技的发展，电子万年历已经成为日渐流行的日常计时工具。

本文研究的万年历系统拟用STC89C52单片机控制，以DS1302时钟芯片计时、1602液晶屏显示。

系统主要由单片机控制电路，显示电路以及校正电路三个模块组成。

本文阐述了系统的硬件工作原理，所应用的各个接口模块的功能以及其工作过程，论证了设计方案理论的可行性。

系统程序采用C语言编写,经Keil软件进行调试后在Proteus软件中进行仿真测试，可以显示年、月、日、星期、时、分、秒，并具有校准功能和与即时时间同步的功能。

实验结果表明此万年历实现后具有读取方便、显示直观、功能多样、电路简洁等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。

关键词：万年历单片机DS1302 lcd1602目录第一章前言............................................................................................. 错误！未定义书签。

1.1引言（课题研究的意义） (1)1.2本课题主要的研究工作 (1)1.2.1研究内容 (1)1.2.2论文章节安排 (2)1.3本章小结 (2)第二章单片机的概述 (3)2.1单片机的定义和特点 (3)2.1.1单片机的定义 (3)2.1.2单片机的特点 (3)2.2单片机的发展现状和趋势 (3)2.3编程语言的选择 (4)2.4本章小结 (4)第三章设计要求和方案论证 (5)3.1设计要求 (5)3.2单片机芯片的选择方案和论证 (5)3.3显示模块选择方案和论证 (5)3.4时钟芯片的选择方案和论证 (6)3.5电路设计最终方案决定 (6)3.6本章小结 (6)第四章系统的硬件设计与实现 (7)4.1电路设计框图 (7)4.2系统硬件概述 (7)4.3主要单元电路的设计 (7)4.3.1 STC89C52单片机简介 (7)4.3.2单片机主控制模块的设计 (10)4.3.3时钟电路模块的设计 (11)4.3.4独立式键盘设计 (13)4.3.5显示模块的设计 (13)4.4本章小结 (15)第五章系统的软件设计 (16)5.1程序流程图 (16)5.1.1系统总流程图 (16)5.1.2时钟程序流程图 (16)5.1.3液晶显示程序流程图 (17)5.2程序的设计 (18)5.2.1读写DS1302程序 (18)5.2.2液晶显示程序 (19)5.3本章小结 (19)第六章结束语 (20)致谢词 (21)参考文献 (22)附录一：系统电路图 (23)附录二：系统程序 (24)第一章前言1.1引言（课题研究的意义）万年历是我国古代传说中最古老的一部太阳历。

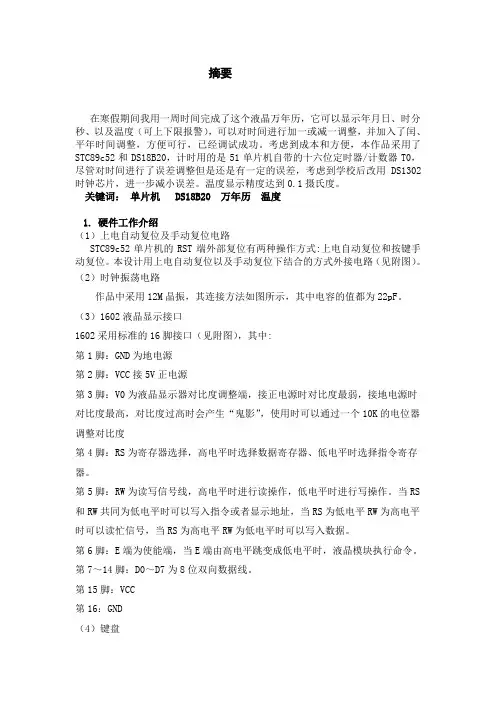

摘要在寒假期间我用一周时间完成了这个液晶万年历，它可以显示年月日、时分秒、以及温度（可上下限报警），可以对时间进行加一或减一调整，并加入了闰、平年时间调整，方便可行，已经调试成功。

考虑到成本和方便，本作品采用了STC89c52和DS18B20，计时用的是51单片机自带的十六位定时器/计数器T0，尽管对时间进行了误差调整但是还是有一定的误差，考虑到学校后改用DS1302时钟芯片，进一步减小误差。

温度显示精度达到0.1摄氏度。

关键词：单片机 DS18B20 万年历温度1.硬件工作介绍（1）上电自动复位及手动复位电路STC89c52单片机的RST端外部复位有两种操作方式:上电自动复位和按键手动复位。

本设计用上电自动复位以及手动复位下结合的方式外接电路（见附图）。

（2）时钟振荡电路作品中采用12M晶振，其连接方法如图所示，其中电容的值都为22pF。

（3）1602液晶显示接口1602采用标准的16脚接口（见附图），其中:第1脚：GND为地电源第2脚：VCC接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS 和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15脚：VCC第16：GND（4）键盘键盘是通过S3(P3.2),S4(p3.3),S5(p3.4)对时钟进行调整，其S3选择要调整的对象如时，分，日，月等等，并在液晶屏上显示所选的对象。

S4对所选中的对象进行加一调整，而S5对所选对象进行减一调整。

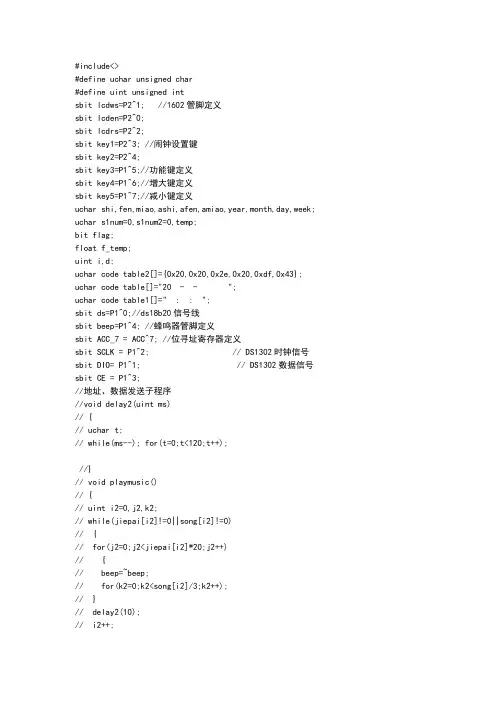

#include<>#define uchar unsigned char#define uint unsigned intsbit lcdws=P2^1; //1602管脚定义sbit lcden=P2^0;sbit lcdrs=P2^2;sbit key1=P2^3; //闹钟设置键sbit key2=P2^4;sbit key3=P1^5;//功能键定义sbit key4=P1^6;//增大键定义sbit key5=P1^7;//减小键定义uchar shi,fen,miao,ashi,afen,amiao,year,month,day,week; uchar s1num=0,s1num2=0,temp;bit flag;float f_temp;uint i,d;uchar code table2[]={0x20,0x20,0x2e,0x20,0xdf,0x43}; uchar code table[]="20 - - ";uchar code table1[]=" : : ";sbit ds=P1^0;//ds18b20信号线sbit beep=P1^4; //蜂鸣器管脚定义sbit ACC_7 = ACC^7; //位寻址寄存器定义sbit SCLK = P1^2; // DS1302时钟信号sbit DIO= P1^1; // DS1302数据信号sbit CE = P1^3;//地址、数据发送子程序//void delay2(uint ms)// {// uchar t;// while(ms--); for(t=0;t<120;t++);//}// void playmusic()// {// uint i2=0,j2,k2;// while(jiepai[i2]!=0||song[i2]!=0)// {// for(j2=0;j2<jiepai[i2]*20;j2++)// {// beep=~beep;// for(k2=0;k2<song[i2]/3;k2++);// }// delay2(10);// i2++;// }// }void write_1302( uchar addr,uchar dat ){uchar i,temp;CE=0; //CE 引脚为低，数据传送中止 SCLK=0; //清零时钟总线CE = 1; //CE 引脚为高，逻辑控制有效 //发送地址for ( i=8; i>0; i-- ) //循环8次移位{SCLK = 0;temp = addr;DIO = (bit)(temp&0x01); //每次传输低字节 addr >>= 1; //右移一位SCLK = 1;}//发送数据for ( i=8; i>0; i-- ){SCLK = 0;temp = dat;DIO = (bit)(temp&0x01);dat >>= 1;SCLK = 1;}CE = 0;}//数据读取子程序uchar Read1302 ( uchar addr ){unsigned char i,temp,dat1,dat2;CE=0;SCLK=0;CE = 1;//发送地址for ( i=8; i>0; i-- ) //循环8次移位 {SCLK = 0;temp = addr;DIO = (bit)(temp&0x01); //每次传输低字节 addr >>= 1; //右移一位 SCLK = 1;}//读取数据for ( i=8; i>0; i-- ){ACC_7=DIO;SCLK = 1;ACC>>=1;SCLK = 0;}CE=0;dat1=ACC;dat2=dat1/16; //数据进制转换//十六进制转十进制dat1=dat1%16;dat1=dat1+dat2*10;return (dat1);}//初始化 DS1302void Initial(void) //初始化1302 2010年09月30日23点58分56秒星期一{write_1302 (0x8e,0x00); //允许写保护write_1302 (0x80,0x56); //秒位初始化write_1302 (0x82,0x58); //分钟初始化write_1302 (0x84,0x23); //小时初始化write_1302 (0x86,0x30); //日初始化write_1302 (0x88,0x09); //月初始化write_1302 (0x8c,0x10); //年初始化write_1302 (0x8a,0x01); //日期始化write_1302 (0x8e,0x80); //禁止写保护}void delay(uint z)//延时1ms{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com)//1602写命令{lcdrs=0;lcden=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date)//1602写数据{lcdrs=1;lcden=0;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void dsreset(void) //DS18B20，初始化函数{uint i;ds=0;i=103;while(i>0)i--;ds=1;i=4;while(i>0)i--;}bit tempreadbit(void)//读1位数据函数{uint i;bit dat;ds=0;i++;ds=1;i++;i++;//i++起到延时作用dat=ds;i=8;while(i>0)i--;return(dat);}uchar tempread(void) //读一个字节数据函数{uchar i,j,dat;dat=0;for(i=1;i<=8;i++){j=tempreadbit();dat=(j<<7)|(dat>>1);}return(dat);}void tempwritebyte(uchar dat) //向DS18B20写一个字节数据函数{uint i;uchar j;bit testb;for(j=1;j<=8;j++){testb=dat&0x01;dat=dat>>1;if(testb)//写1{ds=0;i++;i++;ds=1;i=8;while(i>0)i--;}else{ds=0; //写0i=8;while(i>0)i--;ds=1;i++;i++;}}}void tempchange(void) //DS18B20开始获取温度并转换{dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0x44);}uint get_temp() //获取温度{uchar a,b;dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0xbe);a=tempread(); //读高8位b=tempread(); //读低8位temp=b;temp<<=8; //两个字节组合成1个字节temp=temp|a;f_temp=temp*;temp=f_temp*10+;f_temp=f_temp+; //温度在寄存器中为12位，分辨率为^ return temp;}void display(uchar addr,uchar dat){write_com(0x80+0x40+addr);write_data(0x30+dat);delay(5);}void dis_temp(uint t){uchar i;i=t/100;display(10,i);i=t%100/10;display(11,i);i=t%100%10;display(13,i);}void init()//初始化程序{uchar num;flag=1;lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);for(num=0;num<15;num++){write_data(table[num]);delay(5);}write_com(0x80+0x40);for(num=0;num<8;num++){write_data(table1[num]);delay(5);}write_com(0x80+0x40+10);for(num=0;num<6;num++){write_data(table2[num]);delay(10);}}void di()//蜂鸣器响函数{beep=0;delay(100);beep=1;}void write_sfm(uchar add,uchar date){uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+0x40+add);write_data(0x30+shi);write_data(0x30+ge);}void write_nyrz(uchar add,uchar date)//显示年，月，日，周{uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+add);write_data(0x30+shi);write_data(0x30+ge);}void display_week(uchar we){write_com(0x80+12);switch(we){case 1: write_data('M');delay(5);write_data('O');delay(5);write_data('N');break;case 2: write_data('T');delay(5);write_data('U');delay(5);write_data('E');break;case 3: write_data('W');delay(5);write_data('E');delay(5);write_data('D');break;case 4: write_data('T');delay(5);write_data('H');delay(5);write_data('U');break;case 5: write_data('F');delay(5);write_data('R');delay(5);write_data('T');break;case 6: write_data('S');delay(5);write_data('A');delay(5);write_data('T');break;case 7: write_data('S');delay(5);write_data('U');delay(5);write_data('N');break;}}void keyscan()//按键设置{if(key3==0)//功能键按下{flag=0;delay(5);if(key3==0){s1num++;while(!key3);di();switch(s1num)//光标闪烁定位{case 1:write_com(0x80+0x40+7);//定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);//定位到分的位置write_com(0x0f);break;case 3:write_com(0x80+0x40+1);//定位到小时的位置write_com(0x0f);break;case 4:write_com(0x80+0x0e);//定位到星期的位置write_com(0x0f);break;case 5:write_com(0x80+0x9);//定位到日的位置write_com(0x0f);break;case 6:write_com(0x80+0x6);//定位到月的位置write_com(0x0f);break;case 7:write_com(0x80+0x3);//定位到年的位置write_com(0x0f);break;case 8: s1num=0;//复位，时钟走write_com(0x0c);flag=1;write_1302 (0x8e,0x00); //允许写保护 write_1302 (0x80,miao); //秒位初始化 write_1302 (0x82,fen); //分钟初始化write_1302 (0x84,shi); //小时初始化 write_1302 (0x86,day); //日初始化write_1302 (0x88,month); //月初始化write_1302 (0x8c,year); //年初始化write_1302 (0x8a,week); //日期始化write_1302 (0x8e,0x80); //禁止写￥break;}}}if(s1num!=0)//只有功能键按下后，增大，增小建才有效{if(key4==0)//增大建{delay(5);if(key4==0){while(!key4);di();switch(s1num){case 1: miao++;if(miao==60)miao=0;write_sfm(6,miao);//write_1302(write_second,miao);write_com(0x80+0x40+7);break;case 2: fen++;if(fen==60)fen=0;write_sfm(3,fen);//write_1302(write_minute,fen);write_com(0x80+0x40+4);break;case 3: shi++;if(shi==24)shi=0;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week++;if(week==8)week=1;display_week(week);write_com(0x80+14);break;case 5: day++;if(day==31)day=1;write_nyrz(8,day);write_com(0x80+9);break;case 6: month++;if(month==13)month=1;write_nyrz(5,month);write_com(0x80+6);break;case 7: year++;if(year==99)year=0;write_nyrz(2,year);write_com(0x80+3);break;}}}if(key5==0)//减小键{delay(5);if(key5==0){while(!key5);di();switch(s1num){case 1: miao--;if(miao==-1)miao=59;write_sfm(6,miao);write_com(0x80+0x40+7);break;case 2: fen--;if(fen==-1)fen=59;write_sfm(3,fen);write_com(0x80+0x40+4);break;case 3: shi--;if(shi==-1)shi=23;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week--;if(week==-1)week=7;display_week(week);write_com(0x80+14);break;case 5: day--;if(day==0)day=31;write_nyrz(8,day);write_com(0x80+9);break;case 6: month--;if(month==0)month=12;write_nyrz(5,month);write_com(0x80+6);break;case 7: year--;if(year==-1)year=99;write_nyrz(2,year);write_com(0x80+3);break;}}}}}void set_alarm(){if(key1==0)//功能键按下{delay(5);if(key1==0){while(!key1);flag=0;s1num2++;write_sfm(6,amiao);write_com(0x80+0x40+7);write_sfm(3,afen);write_com(0x80+0x40+4);write_sfm(0,ashi);write_com(0x80+0x40+1);di();switch(s1num2)//光标闪烁定位{case 1:write_com(0x80+0x40+7);//定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);//定位到分的位置write_com(0x0f);break;case 3:write_com(0x80+0x40+1);//定位到小时的位置write_com(0x0f);break;case 4: s1num2=0;//复位，时钟走write_com(0x0c);flag=1;// write_1302(0x8e,0x00);//允许写保护write_1302 (0x8e,0x80);break;}}}if(s1num2!=0)//只有功能键按下后，增大，增小建才有效{if(key2==0)//增大建{delay(5);if(key2==0){while(!key2);di();switch(s1num2){case 1: amiao++;if(amiao==60)amiao=0;write_sfm(6,amiao);write_com(0x80+0x40+7);break;case 2: afen++;if(afen==60)afen=0;write_sfm(3,afen);write_com(0x80+0x40+4);break;case 3: ashi++;if(ashi==24)ashi=0;write_sfm(0,ashi);write_com(0x80+0x40+1);break;}}}}}void main()//主函数{Initial();lcdws=0;init();// IntConfiguration();tempchange();for(i=10;i>0;i--){dis_temp(get_temp());}while(1){keyscan();//按键扫描// while((key1&&key2&&key3&&key4&&key5)&&((fen==afen)&&(shi==ashi))) // {// beep=0;// delay(500);// beep=1;// }if(flag==1){miao=Read1302(0x81);//显示秒write_sfm(6,miao);fen=Read1302(0x83);//显示分write_sfm(3,fen);shi=Read1302(0x85);//显示小时write_sfm(0,shi);day=Read1302(0x87);//显示日write_nyrz(8,day);month=Read1302(0x89);//显示月write_nyrz(5,month);year=Read1302(0x8d);//显示年write_nyrz(2,year);week=Read1302(0x8b);//显示日期display_week(week);}else{write_1302(0x80,0x80);//时钟振荡器停止}set_alarm();}}。

DS1302设计的可调万年历(实测正常,附有程序)ds1302设计的可调万年历（本制作所用数码管全为共阳数码管）我刚开始想要搞万年历的时候就是玩游戏打听别人的程序，可是辨认出打听了很多都不理想，必须不就没有日历和时间一起表明，必须不就无法阳入时间的，后来我研究了两天，自己终于把程序编成了出。

不好了，废话我就不多说道，本制作我已经把实物搞了出，确保没问题！下面附有仿真图和实物图。

拍摄的效果不够好，但实物是不错的，本人实物中用三级管代替了仿真图的74hc04非门，用哪个都是可以的……请注意：本程序分后两个c文件的，如果不能编成，可以q我：1107588997我轻易播发程序过去给你……软件源程序：(初始化程序只在已经开始时用一次，之后必须把它屏蔽掉)#include#include#includeuchartime_data[7]={0,0,0,0,0,0,0};ucharwrite_add[7]={0x8c,0x8a,0x88,0x86,0x84,0x82,0x80};ucharread_add[7]={0x8d,0x8b,0x89,0x87,0x85,0x83,0x81};voidwrite_ds1302_byte(uchardat){uchari;for(i=0;i<8;i++){sck=0;io=dat&0x01;dat=dat>>1;sck=1;}}voidwrite_ds1302(ucharadd,uchardat){rst=0;_nop_();sck=0;_nop_();rst=1;_nop_();write_ds1302_byte(add);write_ds1302_byte(dat);rst=0;_nop_();io=1;sck=1;}ucharread_ds1302(ucharadd){uchari,value;rst=0;_nop_();sck=0;_nop_();rst=1;_nop_();write_ds1302_byte(add);for(i=0;i<8;i++){value=value>>1;sck=0;if(io)value=value|0x80;sck=1;}rst=0;_nop_();sck=0;_nop_();sck=1;io=1;returnvalue;}voidread_rtc(void){uchari;for(i=0;i<7;i++){time_data[i]=read_ds1302(read_add[i]);}}voidtime_pros(void){nian=time_data[0]/16*10+time_data[0];yue=time_data[2]/16*10+time_data[2];ri=ti me_data[3]/16*10+time_data[3];xi=time_data[1]/16*10+time_data[1];shi=time_data [4]/16*10+time_data[4];fen=time_data[5]/16*10+time_data[5];miao=time_data[6]/1 6*10+time_data[6];}voidmain(){//init_ds1302();//初始化while(1){read_rtc();time_pros();display();button();}}//----------------------------zichengxu.c----------------------------------------------#defineduan1p2#defineduan2p3#defineweip0#defineuintunsignedint#defineucharunsignedcharsbitsck=p1^1;sbitio=p1^0;sbitrst =p1^2;sbitk1=p1^4;sbitk2=p1^5;sbitk3=p1^6;sbitk4=p1^7;ucharshi,fen,miao,nian,yue,ri,xi,menu,y;unsignedcharcodequan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; voidwrite_ds1302_byte(uchardat);voidwrite_ds1302(ucharadd,uchardat);ucharread_ds1302(ucharadd);//voidinit_ds1302(void);//初始化voidread_rtc(void);voidtime_pros(void);voiddisplay(void);voidbutton(void);voiddelay(uintz){ucharx,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}/*(voidinit_ds1302(void)//初始化{write_ds1302(0x8e,0x00);write_ds1302(0x80,0x00);write_ds1302(0x82,0x20);write_ ds1302(0x84,0x09);write_ds1302(0x86,0x25);write_ds1302(0x88,0x12);write_ds1302 (0x8a,0x06);write_ds1302(0x8c,0x10);write_ds1302(0x90,0x01);write_ds1302(0xc0, 0xf0);write_ds1302(0x8e,0x80);}*/voiddisplay(void){wei=0;duan1=quan[2];if(menu==3&&y<80&&k1!=0&&k2!=0&&k3!=0&&k4!=0){duan2=0xff;}elseduan2=quan[shi/10];delay(2);duan1=0xff;duan2=0xff;wei=1;duan1=quan[0];if(menu==3&&y<80&&k1!=0&&k2!=0&&k3!=0&&k4!=0){duan2=0xff;}elseduan2=quan[shi];delay(2);duan1=0xff;duan2=0xff;。

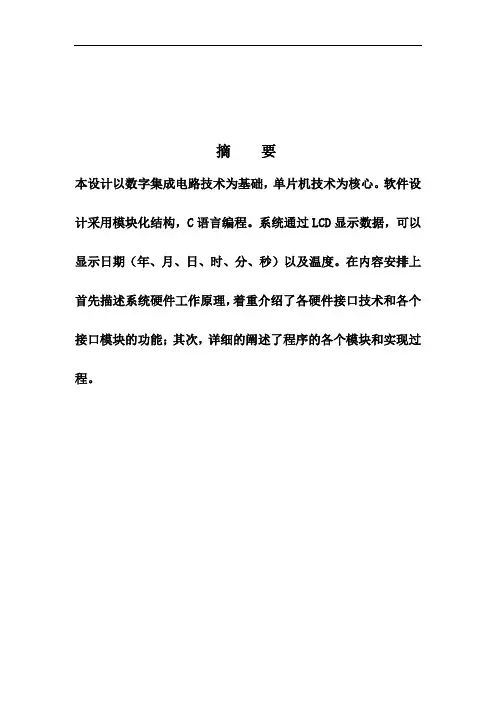

摘要本设计以数字集成电路技术为基础，单片机技术为核心。

软件设计采用模块化结构，C语言编程。

系统通过LCD显示数据，可以显示日期（年、月、日、时、分、秒）以及温度。

在内容安排上首先描述系统硬件工作原理，着重介绍了各硬件接口技术和各个接口模块的功能；其次，详细的阐述了程序的各个模块和实现过程。

目录摘要 (2)前沿 (4)1.1设计目标 (5)1.2设计要求 (5)2 设计方案 (5)2.1 控制器选用 (5)2.2 显示部分设计 (6)2.3 数字温度采集设计 (6)2.4 系统设计 (6)2.4.1 晶体振荡器电路 (7)2.4.3 时间计数器电路 (7)2.4.4 时钟电路 (7)2.4.5 复位电路 (8)2.4.6复位电路的可靠性设计 (8)2.4.7 按键部分 (8)3各硬件介绍 (9)3.1 AT89S51的引脚说明 (9)3.2 LCD1602简介 (9)3.3 DS1302 简介 (10)3.4 DS18B20 简介 (12)4 系统硬件设计所需的器材 (15)5系统软件总体设计........................................................................... 1错误！未定义书签。

6电路原理仿真图7 主程序流程图 (17)8 完整程序编写 (19)前言电子时钟是实现对年，月，日，时，分，秒数字显示的计时装置，广泛用于个人家庭，车站，码头，办公室，银行大厅等场所，成为人们日常生活中的必需品。

数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度远远超过老式钟表。

钟表的数字化给人们生产生活带来了极大的方便，在此基础上完成的电子时钟精度高，功能易于扩展。

可扩展成为诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等电路。

所有这些，都是以钟表数字化为基础的。

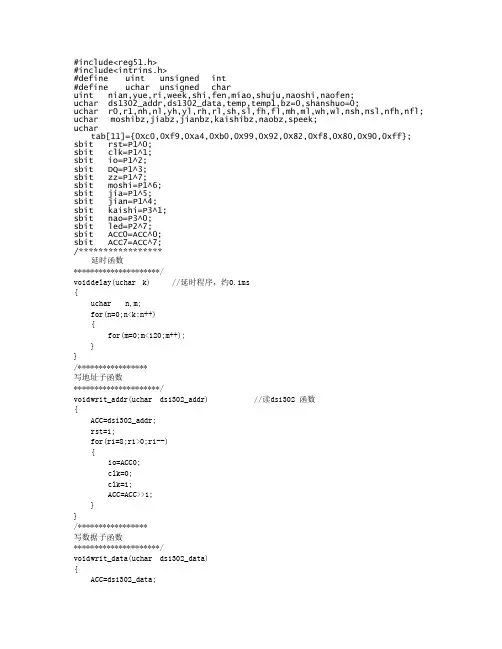

#include<reg51.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charuint nian,yue,ri,week,shi,fen,miao,shuju,naoshi,naofen;uchar ds1302_addr,ds1302_data,temp,temp1,bz=0,shanshuo=0;uchar r0,r1,nh,nl,yh,yl,rh,rl,sh,sl,fh,fl,mh,ml,wh,wl,nsh,nsl,nfh,nfl; uchar moshibz,jiabz,jianbz,kaishibz,naobz,speek;uchartab[11]={0Xc0,0Xf9,0Xa4,0Xb0,0X99,0X92,0X82,0Xf8,0X80,0X90,0xff}; sbit rst=P1^0;sbit clk=P1^1;sbit io=P1^2;sbit DQ=P1^3;sbit zz=P1^7;sbit moshi=P1^6;sbit jia=P1^5;sbit jian=P1^4;sbit kaishi=P3^1;sbit nao=P3^0;sbit led=P2^7;sbit ACC0=ACC^0;sbit ACC7=ACC^7;/*****************延时函数*********************/void d elay(uchar k) //延时程序，约0.1ms{uchar n,m;for(n=0;n<k;n++){for(m=0;m<120;m++);}}/*****************写地址子函数*********************/void w rit_addr(uchar ds1302_addr) //读ds1302 函数{ACC=ds1302_addr;rst=1;for(r1=8;r1>0;r1--){io=ACC0;clk=0;clk=1;ACC=ACC>>1;}}/*****************写数据子函数*********************/void w rit_data(uchar ds1302_data){ACC=ds1302_data;rst=1;for(r1=8;r1>0;r1--){io=ACC0;clk=0;clk=1;ACC=ACC>>1;}rst=0;}/*****************写入ds1302函数*********************/ void write(uchar add,ss) {clk=0;_nop_();rst=0;_nop_();rst=1;_nop_();writ_addr(add);_nop_();writ_data(ss);_nop_();clk=1;_nop_();rst=0;_nop_();}uchar read_data(void) {for(r1=8;r1>0;r1--){ACC7=io;clk=1;clk=0;ACC=ACC>>1;}return ACC;}/*****************读ds1302函数*********************/ void read(uchar addc) { uchar kk;clk=0;_nop_();_nop_();rst=1;_nop_();writ_addr(addc);_nop_();kk=read_data();_nop_();clk=1;_nop_();rst=0;_nop_();ds1302_data=(kk/16)*10+(kk%16); }/*****************//读ds1302 函数*********************/void r ed_dsl302(void){read(0x8d);nian=ds1302_data;read(0x8b);week=ds1302_data;read(0x89);yue=ds1302_data;read(0x87);ri=ds1302_data;read(0x85);shi=ds1302_data;read(0x83);fen=ds1302_data;read(0x81);miao=ds1302_data;}/*****************//写ds1302函数*********************//*void writl302(void){write(0x8e,0x00);write(0x8c,nian);write(0x8a,week);write(0x88,yue);write(0x86,ri);write(0x84,shi);write(0x82,fen);write(0x80,miao);*//*****************初始化函数*********************/void t0_init(void){IE=0X82;TMOD=0X01;TH0=0x3c;TL0=0XB0;TR0=1;r0=0;}/*****************定时器0函数*********************/void t imer() interrupt 1 {TH0=0x3c; //TL0=0XB0;r0++;if(r0==10){r0=0;shanshuo=~shanshuo;}}/*****************闹钟显示函数*********************/void n aozhong(void){P2=0xff;P2=tab[nsh];P0=0xfb;delay(2);P0=0xFF;P2=0xff;P2=tab[nsl];P0=0xF7;delay(2);P0=0xFF;P2=0xff;P2=tab[nfh];P0=0xfe;delay(2);P0=0xFF;P2=tab[nfl];P0=0xFd;delay(2);P0=0xFF;P2=0xff;P2=tab[wh];P0=0xbf;delay(2);P0=0xFF;P2=0xff;P2=tab[wl];P0=0x7f;delay(2);P0=0xFF;P2=0xff;P2=tab[mh];P0=0xef;delay(2);P0=0xFF;P2=0xff;P2=tab[ml];P0=0xdf;delay(2);P0=0xFF;}/*****************全部显示函数************************/ void d isplay(void){if(speek==1){naozhong();}else{P2=0xff;P2=tab[mh];P0=0xef;delay(2);P0=0xFF;P2=0xff;P2=tab[ml];P0=0xdf;delay(2);P2=0xff;P2=tab[fh]; P0=0xfb; delay(2);P0=0xFF;P2=0xff;P2=tab[fl]; P0=0xF7; delay(2);P0=0xFF;P2=0xff;P2=tab[sh]; P0=0xfe; delay(2);P0=0xFF;P2=0xff;P2=tab[sl]; P0=0xFd; delay(2);P0=0xFF;P2=0xff;P2=tab[rh]; P3=0xbf; delay(2);P3=0xFF;P2=0xff;P2=tab[rl]; P3=0x7f; delay(2);P3=0xFF;P2=0xff;P2=tab[yh]; P3=0xef; delay(2);P3=0xFF;P2=0xff;P2=tab[yl]; P3=0xdf; delay(2);P3=0xFF;P2=0xff;P2=tab[nh];delay(2);P3=0xFF;P2=0xff;P2=tab[nl];P3=0xF7;delay(2);P3=0xFF;P2=0xff;zz=0;P2=tab[week];delay(2);zz=1;P2=0xff;P2=tab[wh];P0=0xbf;delay(2);P0=0xFF;P2=0xff;P2=tab[wl];P0=0x7f;delay(2);P0=0xFF;}P2=0xff;P2=tab[wh];P0=0xbf;delay(2);P0=0xFF;P2=0xff;P2=tab[wl];P0=0x7f;delay(2);P0=0xFF;}/*****************闹钟切换函数*********************/ void n aokey(void){if(nao==0){if(naobz==0){naobz=1;speek=!speek;}}if(nao!=0){naobz=0;}}/*****************按键函数*********************/ void k ey(void){if(kaishi==0){if(kaishibz==0){kaishibz=1;bz=7;}}if(kaishi!=0){kaishibz=0;}if(moshi==0){if(moshibz==0){moshibz=1;if(bz==7){bz=0;}else{bz++;}}}if(moshi!=0){moshibz=0;}}/*****************按键加函数*********************/ void s hangtiao(void){if(jia==0){if(jiabz==0){jiabz=1;if(shuju==59){shuju=0;}else{shuju++;}}}if(jia!=0){jiabz=0;}}/*****************按键减函数*********************/void x iatiao(void){if(jian==0){if(jianbz==0){jianbz=1;if(shuju==0){shuju=20;}else{shuju--;}}}if(jian!=0){jianbz=0;}}/*****************分离函数*********************/void f enli(void){if(fen==59&miao==56){led=0;}else{led=1;}if(speek==1){if(bz==1){shuju=naoshi; //先用十进制家，加完后必须转化成十六进制写入shangtiao();xiatiao();naoshi=shuju;if(shanshuo==1){nsh=10;nsl=10;}else{nsh=naoshi/10;nsl=naoshi%10;}}else{nsh=naoshi/10;nsl=naoshi%10;if(bz==2){shuju=naofen;shangtiao();xiatiao();naofen=shuju;if(shanshuo==1){nfh=10;nfl=10;}else{nfh=naofen/10;nfl=naofen%10;}}else{bz=0;nfh=naofen/10;nfl=naofen%10;}}}else{if(bz==1){shuju=nian; //先用十进制家，加完后必须转化成十六进制写入shangtiao();xiatiao();nian=shuju;nian=(nian/10)*16+(nian%10);write(0x8c,nian);nian=(nian/16)*10+(nian%16);if(shanshuo==1){nh=10;nl=10;}else{nh=nian/10;nl=nian%10;}}else{nh=nian/10;nl=nian%10;if(bz==2){shuju=yue;shangtiao();xiatiao();yue=shuju;yue=(yue/10)*16+(yue%10);write(0x88,yue);yue=(yue/16)*10+(yue%16);if(shanshuo==1){yh=10;yl=10;}else{yh=yue/10;yl=yue%10;}}else{yh=yue/10;yl=yue%10;if(bz==3){shuju=ri;shangtiao();xiatiao();ri=shuju;ri=(ri/10)*16+(ri%10);write(0x86,ri);ri=(ri/16)*10+(ri%16);if(shanshuo==1){rh=10;rl=10;}else{rh=ri/10;rl=ri%10;}}else{rh=ri/10;rl=ri%10;if(bz==4){shuju=shi;shangtiao();xiatiao();shi=shuju;shi=(shi/10)*16+(shi%10);write(0x84,shi);shi=(shi/16)*10+(shi%16);if(shanshuo==1){sh=10;sl=10;}else{sh=shi/10;sl=shi%10;}}else{sh=shi/10;sl=shi%10;if(bz==5){shuju=fen;shangtiao();xiatiao();fen=shuju;fen=(fen/10)*16+(fen%10);write(0x82,fen);fen=(fen/16)*10+(fen%16);if(shanshuo==1){fh=10;fl=10;}else{fh=fen/10;fl=fen%10;}}else{fh=fen/10;fl=fen%10;if(bz==6){shuju=week;shangtiao();xiatiao();week=shuju;week=(week/10)*16+(week%10);write(0x82,week);week=(week/16)*10+(week%16);if(shanshuo==1){week=10;}else{;}}else{;}}}}}}}mh=miao/10;ml=miao%10;wh=temp/10;wl=temp%10;}/***********ds18b20延迟子函数（晶振12MHz）*******/void delay_18B20(unsigned int i){while(i--);}/**********ds18b20初始化函数**********************/void Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位delay_18B20(8); //稍做延时DQ = 0; //单片机将DQ拉低delay_18B20(80); //精确延时大于480usDQ = 1; //拉高总线delay_18B20(14);x = DQ;//稍做延时后如果x=0则初始化成功x=1则初始化失败delay_18B20(20);}/***********ds18b20读一个字节**************/unsigned char ReadOneChar(void){unsigned char i=0;unsigned char dat=0;for (i=8;i>0;i--){DQ=0; //给脉冲信号dat>>=1;DQ=1;//给脉冲信号if(DQ)dat|=0x80;delay_18B20(4);}return(dat);}/*************ds18b20写一个字节****************/void WriteOneChar(unsigned char dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay_18B20(5);DQ = 1;dat>>=1;}}/**************读取ds18b20当前温度************/void wendu(void){uchar a=0;uchar b=0;uchar flag; //初始化是否成功标志位0,成功1,失败Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0x44);//启动温度转换delay_18B20(100); // this message is very importantInit_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE);//读取温度寄存器等（共可读9个寄存器）前两个就是温度delay_18B20(100);a=ReadOneChar();//读取温度值低8位b=ReadOneChar();//读取温度值高8位if(flag)//初始化失败{a=0x00;b=0x00;}temp1=b<<4;temp1+=(a&0xf0)>>4;//小数点前的数据// temp2=a&0x0f;//小数点后的数据temp=temp1;//temp=((b*256+a)>>4);//当前采集温度值除16得实际温度值//temp1 = t/100%10;//温度值十位// temp2 = t/10%10; //温度值个位// temp3 = t%10; //温度值十分位}/*****************比较函数*********************/void b ijiao(void){if(shi==naofen&fen==naoshi){led=0;if(naofen==naofen+1){led=1;}}else{led=1;}}/**********************主函数**********************/void m ain(void){bz=0;shanshuo=1;nian=0x13;yue=0x8;ri=0x11;shi=0x20;fen=0x44;miao=0x10;week=0x07;// writl302(); //因为ds1302只须写入一次，所以将此处屏蔽。

#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit lcdws=P2X; 〃1602 管脚定义sbit Icde n=P2P;sbit Icdrs=P2A2;sbit key仁卩2人3; //闹钟设置键sbit key2=P2A4;sbit key3=P1A5;〃功能键定义sbit key4=P1A6;〃增大键定义sbit key5=P1A7;〃减小键定义uchar shi,fen,miao,ashi,afen,amiao,year,month,day,week; uchar s1num=0,s1num2=0,temp;bit flag;float f_temp;uint i,d;uchar code table2[]={0x20,0x20,0x2e,0x20,0xdf,0x43};uchar code table[]="20 - - ";uchar code table1[]=" : : ";sbit ds=P1A0;//ds18b20 信号线sbit beep=P1A4; // 蜂鸣器管脚定义sbit ACC_7 = ACCA7; //位寻址寄存器定义sbit SCLK = P1A2; // DS1302 时钟信号sbit DIO= P1A1; // DS1302 数据信号sbit CE = P1A3;//地址、数据发送子程序//void delay2(uint ms)// {// uchar t;// while(ms--); for(t=0;t<120;t++);//}// void playmusic()// {// uint i2=0,j2,k2;// while(jiepai[i2]!=0||song[i2]!=0)// {// for(j2=0;j2<jiepai[i2]*20;j2++)// {// beep=~beep;// for(k2=0;k2<song[i2]/3;k2++);// }// delay2(10);// i2++;// }// }void write_1302( uchar addr,uchar dat ) {uchar i,temp;CE=0; SCLK=0;//CE 引脚为低，数据传送中止// 清零时钟总线CE = 1; //CE 引脚为高，逻辑控制有效// 发送地址for ( i=8; i>0; i-- ) // 循环8 次移位{SCLK = 0; temp = addr;DIO = (bit)(temp&0x01);addr >>= 1;SCLK = 1;}// 发送数据for ( i=8; i>0; i-- ){SCLK = 0; temp = dat;DIO = (bit)(temp&0x01);dat >>= 1;SCLK = 1;}CE = 0;}// 数据读取子程序uchar Read1302 ( uchar addr ){unsigned char i,temp,dat1,dat2;CE=0;SCLK=0;CE = 1;// 发送地址for ( i=8; i>0; i-- ){SCLK = 0; temp = addr;DIO = (bit)(temp&0x01);addr >>= 1;// 每次传输低字节// 右移一位// 循环8 次移位// 每次传输低字节// 右移一位SCLK = 1;}// 读取数据 for ( i=8; i>0; i-- ){ACC_7=DIO; SCLK = 1; ACC>>=1; SCLK = 0;}CE=0;dat1=ACC; dat2=dat1/16;// 十六进制转十进制 dat1=dat1%16; dat1=dat1+dat2*10; return (dat1);}// 初始化 DS1302void Initial(void) // 初始化 1302 {write_1302 (0x8e,0x00);write_1302 (0x80,0x56); write_1302 (0x82,0x58); write_1302 (0x84,0x23); write_1302 (0x86,0x30); write_1302 (0x88,0x09); write_1302 (0x8c,0x10); write_1302 (0x8a,0x01); write_1302 (0x8e,0x80);void delay(uint z)// 延时 1ms{uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--);}void write_com(uchar com)//1602 写命令 {lcdrs=0; lcden=0; P0=com; delay(5); lcden=1; delay(5); lcden=0;}void write_data(uchar date)//1602 写数据{ lcdrs=1; lcden=0; P0=date; delay(5); lcden=1; delay(5); lcden=0;}void dsreset(void) //DS18B20 ，初始化函数{ uint i; ds=0; i=103; while(i>0)i--; ds=1; i=4; while(i>0)i--;}// 数据进制转换2010 年 09 月 30 日 23 点 58 分 56 秒 星期一// 允许写保护 // 秒位初始化 // 分钟初始化 // 小时初始化 // 日初始化// 月初始化 // 年初始化 // 日期始化 // 禁止写保护bit tempreadbit(void)// 读1 位数据函数{ uint i; bit dat; ds=0;i++; ds=1;i++;i++;//i++ 起到延时作用dat=ds; i=8;while(i>0)i--; return(dat);}uchar tempread(void) // 读一个字节数据函数{uchar i,j,dat; dat=0; for(i=1;i<=8;i++) {j=tempreadbit(); dat=(j<<7)|(dat>>1);} return(dat);void tempwritebyte(uchar dat) // 向DS18B20 写一个字节数据函数{ uint i;uchar j;bit testb; for(j=1;j<=8;j++){ testb=dat&0x01; dat=dat>>1; if(testb)// 写1 { ds=0; i++;i++; ds=1;i=8;while(i>0)i--;}else{ds=0; // 写0i=8;while(i>0)i--;ds=1; i++;i++;}}}void tempchange(void) //DS18B20 开始获取温度并转换{dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0x44);}uint get_temp() // 获取温度{uchar a,b;dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0xbe); a=tempread(); // 读高8 位b=tempread(); // 读低8 位temp=b;temp<<=8; // 两个字节组合成1 个字节temp=temp|a;f_temp=temp*0.0625;temp=f_temp*10+0.5;f_temp=f_temp+0.05; // 温度在寄存器中为12 位，分辨率为0.0625人return temp;}void display(uchar addr,uchar dat){ write_com(0x80+0x40+addr); write_data(0x30+dat);delay(5);}void dis_temp(uint t){uchar i;i=t/100; display(10,i); i=t%100/10;display(11,i);i=t%100%10; display(13,i);}void init()// 初始化程序{uchar num;flag=1;lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80); for(num=0;num<15;num++){ write_data(table[num]); delay(5);}write_com(0x80+0x40); for(num=0;num<8;num++){ write_data(table1[num]); delay(5);} write_com(0x80+0x40+10); for(num=0;num<6;num++){write_data(table2[num]); delay(10);}}void di()// 蜂鸣器响函数{beep=0;delay(100);beep=1;}void write_sfm(uchar add,uchar date){uchar shi,ge; shi=date/10;ge=date%10; write_com(0x80+0x40+add); write_data(0x30+shi);write_data(0x30+ge);}void write_nyrz(uchar add,uchar date)// 显示年，月，日，周{ uchar shi,ge;shi=date/10;ge=date%10; write_com(0x80+add); write_data(0x30+shi);write_data(0x30+ge);}void display_week(uchar we){write_com(0x80+12);switch(we){case 1: write_data('M');delay(5); write_data('O');delay(5);write_data('N'); break;case 2: write_data('T');delay(5); write_data('U');delay(5);write_data('E'); break;case 3: write_data('W');delay(5);write_data('E');delay(5);write_data('D');break;case 4: write_data('T');delay(5);write_data('H');delay(5);write_data('U');break;case 5: write_data('F');delay(5);write_data('R');delay(5);write_data('T');break;case 6: write_data('S');delay(5);write_data('A');delay(5);write_data('T');break;case 7: write_data('S');delay(5);write_data('U');delay(5);write_data('N');break;}}void keyscan()// 按键设置{if(key3==0)// 功能键按下{flag=0;delay(5);if(key3==0){s1num++;while(!key3);di();switch(s1num)// 光标闪烁定位{case 1:write_com(0x80+0x40+7);// 定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);// 定位到分的位置write_com(0x0f);break;case 3:write_com(0x80+0x40+1);// 定位到小时的位置write_com(0x0f);break;case 4:write_com(0x80+0x0e);// 定位到星期的位置if(s1num!=0)// 只有功能键按下后，增大， {if(key4==0)// 增大建{delay(5); if(key4==0){while(!key4); di();switch(s1num){case 1: miao++;if(miao==60) miao=0;write_sfm(6,miao); //write_1302(write_second ,miao);write_com(0x80+0x40+7); break;case 2: fen++;if(fen==60) fen=0;write_com(0x0f); break;case 5:write_com(0x80+0x9);// write_com(0x0f); break; case 6:write_com(0x80+0x6);// write_com(0x0f); break; case 7:write_com(0x80+0x3);// write_com(0x0f); break; case 8: s1num=0;// 复位，时钟走 write_com(0x0c); flag=1;write_1302 (0x8e,0x00); write_1302 (0x80,miao); write_1302 (0x82,fen); write_1302 (0x84,shi); write_1302 (0x86,day); write_1302 (0x88,month); write_1302 (0x8c,year); write_1302 (0x8a,week); write_1302 (0x8e,0x80); break;定位到日的位置定位到月的位置 定位到年的位置 // 允许写保护 // 秒位初始化 // 分钟初始化 // 小时初始化 // 日初始化// 月初始化 // 年初始化 // 日期始化 //禁止写Y增小建才有效write_sfm(3,fen);//write_1302(write_minute,fen);write_com(0x80+0x40+4);break;case 3: shi++;if(shi==24) shi=0;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week++;if(week==8)week=1;display_week(week);write_com(0x80+14);break;case 5: day++; if(day==31) day=1;write_nyrz(8,day);write_com(0x80+9); break;case 6: month++; if(month==13)month=1; write_nyrz(5,month);write_com(0x80+6); break;case 7: year++; if(year==99) year=0;write_nyrz(2,year);write_com(0x80+3); break;}}}if(key5==0)// 减小键{delay(5);if(key5==0){while(!key5);di();switch(s1num){case 1: miao--;if(miao==-1) miao=59;write_sfm(6,miao);write_com(0x80+0x40+7);break;case 2: fen--;if(fen==-1) fen=59;write_sfm(3,fen);write_com(0x80+0x40+4);break;case 3: shi--;if(shi==-1) shi=23;write_sfm(0,shi);write_com(0x80+0x40+1);break;case 4: week--;if(week==-1) week=7;display_week(week);write_com(0x80+14); break;case 5: day--;if(day==0) day=31;write_nyrz(8,day);write_com(0x80+9); break;case 6: month--;if(month==0) month=12;write_nyrz(5,month);write_com(0x80+6); break;case 7: year--;if(year==-1) year=99;write_nyrz(2,year);write_com(0x80+3); break;} }}}}void set_alarm(){if(key1==0)// 功能键按下{delay(5);if(key1==0){while(!key1);flag=0;s1num2++;write_sfm(6,amiao);write_com(0x80+0x40+7);write_sfm(3,afen);write_com(0x80+0x40+4);write_sfm(0,ashi);write_com(0x80+0x40+1);di();switch(s1num2)// 光标闪烁定位{case 1:write_com(0x80+0x40+7);// 定位到秒的位置write_com(0x0f);break;case 2:write_com(0x80+0x40+4);// 定位到分的位置write_com(0x0f); break;case 3:write_com(0x80+0x40+1);// 定位到小时的位置write_com(0x0f); break;case 4: s1num2=0;// 复位，时钟走write_com(0x0c);flag=1;write_1302(0x8e,0x00);// 允许写保护write_1302 //(0x8e,0x80);break;if(s1num2!=0)// 只有功能键按下后，增大，增小建才有效{ if(key2==0)// 增大建{delay(5);if(key2==0){while(!key2);di();switch(s1num2){case 1: amiao++;if(amiao==60) amiao=0;write_sfm(6,amiao);write_com(0x80+0x40+7);break;case 2: afen++;if(afen==60)afen=0; write_sfm(3,afen);write_com(0x80+0x40+4);break;case 3: ashi++;if(ashi==24)ashi=0; write_sfm(0,ashi);write_com(0x80+0x40+1);break;}}}WWWWWW-nma-()八-cdwsuainip-nfconfigurafiono 八CDmpchangeo 八fo r (ll'10v 0〒)宀dislCDmp(ge匚 empo)-w h =e 3宀keyscanoy 、^M ffl Bw h i -e ((k ey l QO QO k e y 2QO QO k e y 3QO QO k e y 4QO QO key 5)QO QO ((f e n u u a f e n )QO QO (s h ll'u a s h i )))beep"八if(f-agu") 宀miaouReach302(0X81)7/和引^wriCDlsfm(6ymiao)八fenuReach302(0X83)0和引Vwmelsfm(3fen=shll'Read」3o2(ox85)0 和引亠£4wriCDlsfm(Qshi)八dayuReach302(0X87)0和引mwriCDlnyrzGday)八monfhuReach302(0X89)7/和引出 w r i CD l n yrz(5 -monfh)八year"Reach302(0x8d)y/ 和引<wriCDlnyrz(2yyear)八weekuReacH302(0x8b)y/disp-aylweek(week)八e-sewrite_1302(0x80,0x80);// 时钟振荡器停止}set_alarm();WWW}}。

基于D S1302万年历以及基于D S18B20的温度检测电路/***************主程序***************/#include<reg51.h>#include "LCD1602.h"#include "1302.h"#include"wendu.h"#define uchar unsigned char#define uint unsigned intsbit speaker=P2^4;bit key_flag1=0,key_flag2=0;/*uchar shijian[6]={0};*///sec_add=0,min_add=0,hou_add=0,day_add=0,mon_add=0,yea_add=0;uchar data_alarm[7]={0};/*********************************键盘控制****************************************************/int key_scan() //扫描是否有键按下{ int i=0;uint temp;P1=0xf0;temp=P1;if(temp!=0xf0)i=1;elsei=0;return i;}uchar key_value() //确定按键的值{uint m=0,n=0,temp;uchar value;uchar code v[4][3]={'2','1','0','5','4','3','8','7','6','b','a','9'} ;//用二维数组进行按键查询P1=0xfe;temp=P1; if(temp!=0xfe)m=0;P1=0xfd;temp=P1 ;if(temp!=0xfd)m=1;P1=0xfb;temp=P1 ;if(temp!=0xfb)m=2;P1=0xf7;temp=P1 ;if(temp!=0xf7)m=3;P1=0xef;temp=P1 ;if(temp!=0xef)n=0;P1=0xdf;temp=P1 ;if(temp!=0xdf)n=1;P1=0xbf;temp=P1 ;if(temp!=0xbf)n=2;value=v[m][n];return value;}/************************************************设置闹铃函数*********************************/ void naoling(void){uchar i=0,l=0,j;init1602();while(key_flag2&&i<12)if(key_scan()){j=key_value();write_data(j);if(i%2==0)data_alarm[l]=((j-'0')<<4);else{data_alarm[l]+=(j-'0');l++;}i++;delay(600);}write_com(0x01);}uchar according(void){ uchar k;if(data_alarm[0]==x[1]&&data_alarm[1]==x[2]&&data_alarm[2]==x[3]&&data_alarm[3]==x[4]&&dat a_alarm[4]==x[5]&&data_alarm[5]==x[6])k=1;else k=0;return k;}void speak(void){uint i=50;while(i){speaker=0;delay(2);speaker=1;delay(1);i--;}}void alarm(void){uint i=10; //i=10while(i){speak();delay(10);i--;}}/************************************修改时间操作****************************************/void xiugai(void) //修改时间函数{if(key_scan()&&key_flag1)switch(key_value()){case '0': {data1[1]++;if(data1[1]>'9'){data1[1]='0';data1[0]++;}if(data1[0]>'9'){data1[0]='0';data1[1]='0'; }x[1]=(data1[0]-'0')<<4|(data1[1]-'0');dswrite(0x8c,x[1]);} break;case '1': {data1[4]++;if(data1[4]>'9'){data1[4]='0';data1[3]++;}if(data1[3]=='1'&&data1[4]=='3'){data1[3]='0';data1[4]='1'; }x[2]=(data1[3]-'0')<<4|(data1[4]-'0');dsw rite(0x88,x[2]);} break;case '2': {data1[7]++;if(data1[7]>'9'){data1[7]='0';data1[6]++;}if(data1[6]=='3'&&data1[7]=='2'){data1[6]='0';data1[7]='1'; }x[3]=(data1[6]-'0')<<4|(data1[7]-'0');dsw rite(0x86,x[3]);} break;case '3': {time[1]++;if(time[1]>'9'){time[1]='0';time[0]++;}if(time[0]=='2'&&time[1]=='4') {time[0]='0';time[1]='0';}x[4]=(time[0]-'0')<<4|(time[1]-'0');dswrite(0x84,x[4]);} break;case '4': {time[4]++;if(time[4]>'9'){time[4]='0';time[3]++;}if(time[3]=='6'&&time[4]=='1') {time[3]='0';time[4]='1';}x[5]=(time[3]-'0')<<4|(time[4]-'0');dswrite(0x82,x[5]);} break;case '5': { time[7]++;if(time[7]>'9'){time[7]='0';time[6]++;}if(time[6]=='6'&&time[7]=='1') {time[6]='0';time[7]='1';}x[6]=(time[6]-'0')<<4|(time[7]-'0');dswrite(0x80,x[6]);} break;//case 'b': reset() ;break;default: break;}}/************************************************中断处理函数*********************************/ void changing(void) interrupt 0 using 0 //需要修改时间和日期，或者停止修改{if(key_flag1)key_flag1=0;else key_flag1=1;}void alarming(void) interrupt 3 using 0 //需要设置闹铃或者停止设置{if(key_flag2)key_flag2=0;else key_flag2=1;}/*********************************主函数*************************************************/main(){uint i;//uchar *l;uchar p1[]="D:",p2[]="TM",p3[]="Wd";EA=1;EX0=1;IT0=1;EA=1;EX1=1;IT1=1;init1602(); //LCD初始化Initial_DS1302() ; //1302初始化ds18b20();baojing=1; //报警灯while(1){ //write_com(0x80); //显示区域不够去除// write_string(p1,2);write_com(0x88) ;write_string(p3,2) ;write_com(0xc0);write_string(p2,2);gettime();//从1302中读取时间datalcd( ); //日期显示转换timelcd( ); //时间显示转换xiugai( ); //调用修改时间函数if (key_flag2) naoling();if (according()) alarm();write_com(0x80);write_string(data1,8);write_com(0xc2);write_string(time,8);ds18b20(); //12位转换时间最大为750msget_temperature();display( );delay(10);}}/*****1302子程序：*************/#ifndef _REAL_TIMER_DS1302_2009_5_20_#define _REAL_TIMER_DS1302_2003_5_20_#include <intrins.h>#define uchar unsigned char#define uint unsigned intvoid timelcd( );void datalcd( );sbit DS1302_CLK = P2^6; //实时时钟时钟线引脚sbit DS1302_IO = P2^7; //实时时钟数据线引脚sbit DS1302_RST = P2^5; //实时时钟复位线引脚sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;uchar x[7]={0x20,0x10,0x04,0x18,0x10,0x0,0x00};//分别存放年月日，时分秒//uchar x[6]={0};uchar time[7]={0};// 存放时间uchar data1[7]={0};//存放日期void dswrite(unsigned char add,unsigned char dat){unsigned char i ;DS1302_CLK=0;DS1302_RST=0;DS1302_RST=1;for(i=0;i<8;i++){DS1302_IO=0;if(add&0x01)DS1302_IO=1;DS1302_CLK=1;add>>=1;DS1302_CLK=0;_nop_();;}ACC=dat;for(i=0;i<8;i++){DS1302_IO=0;if(dat&0x01)DS1302_IO=1; _nop_();DS1302_CLK=1;DS1302_CLK=0;dat>>=1;}DS1302_CLK=0;DS1302_RST=0;}unsigned char dsread(unsigned char add) {unsigned char i,dat;DS1302_CLK=0;DS1302_RST=0;DS1302_RST=1;ACC=add;for(i=0;i<8;i++){DS1302_IO=0;if(add&0x01)DS1302_IO=1;_nop_();DS1302_CLK=1;add>>=1;DS1302_CLK=0;_nop_();}DS1302_IO=1;//送1呈输入状态dat=0;for(i=0;i<7;i++){if(DS1302_IO)dat|=0x80;DS1302_CLK=1;dat >>= 1;_nop_();DS1302_CLK=0;_nop_();}DS1302_CLK=0;DS1302_RST=0;return dat;}void gettime()//从1302中读取时间{DS1302_RST=0;x[1]=dsread(0x8d);//年x[2]=dsread(0x89);//月x[3]=dsread(0x87);//日x[4]=dsread(0x85);//时x[5]=dsread(0x83);//分x[6]=dsread(0x81);//秒}void datalcd( ){data1[0]=(x[1]>>4)+'0';data1[1]=((x[1]&0x0f)+'0'); data1[2]='-';data1[3]=((x[2]>>4)&0x0f)+'0'; data1[4]=(x[2]&0x0f)+'0'; data1[5]='-';data1[6]=((x[3]>>4)&0x0f)+'0'; data1[7]=(x[3]&0x0f)+'0';}void timelcd( ){time[0]=((x[4]>>4)&0x0f)+'0'; time[1]=(x[4]&0x0f)+'0';time[2]=':';time[3]=((x[5]>>4)&0x0f)+'0'; time[4]=(x[5]&0x0f)+'0';time[5]=':';time[6]=((x[6]>>4)&0x0f)+'0';time[7]=(x[6]&0x0f)+'0';}void DS1302_SetProtect(bit flag) //是否写保护{if(flag)dswrite(0x8E,0x10);elsedswrite(0x8E,0x00);}void DS1302_SetTime(unsigned char Address, unsigned char Value) // 设置时间函数{DS1302_SetProtect(0);dswrite(Address, ((Value/10)<<4 | (Value%10))); //将十进制数转换为BCD码} //在DS1302中的与日历、时钟相关的寄存器存放的数据必须为BCD码形式void Initial_DS1302(void) //初始化1302{unsigned char Second;Second=dsread(0x80);if(Second&0x80) //初始化时间DS1302_SetTime(0x80,0);}/**************ds18b20子程序************/#include <reg51.h>#include <intrins.h>//#include "cd1602.h"#define uchar unsigned char#define uint unsigned intvoid display( );void delay(uint z);sbit ds=P3^7;sbit baojing=P3^6;uchar flag ;uint temp; //参数temp一定要声明为int 型uchar wendustring[6]={0}; //显示温度用void TempDelay (uchar us) //延时函数{while(us--);}void ds_reset(void) //18b20复位{ds=1;_nop_(); //延时1usds=0;TempDelay(80); //最少480us_nop_();ds=1;TempDelay(5); //存在检测高电平时间：15~60us，此处大约延时44us_nop_();_nop_();_nop_();if(ds==0)flag=1; //detect 18b20 successelseflag=0; //detect 18b20 failTempDelay(20); //存在检测低电平时间：60~240us，此处延时约140us _nop_();_nop_();ds=1; //拉高总线，让总线处于空闲状态}bit ds_read_bit(void) //读一位{bit dat;ds=0;_nop_(); //读时隙起始总线拉低至少1usds=1;_nop_();_nop_();dat=ds;TempDelay(10); //所有读"时间隙"必须60~120us，此处延时约77us return(dat);}uchar ds_read_byte(void ) //读一字节{uchar value,i,j;value=0;for(i=0;i<8;i++){j=ds_read_bit();value=(j<<7)|(value>>1);}return(value); //返回一个字节的数据}void ds_write_byte(uchar dat) //写一个字节{uchar i;bit onebit;for(i=1;i<=8;i++){onebit=dat&0x01; //判断位为0还是1 dat=dat>>1;if(onebit) //写1{ds=0;_nop_();_nop_();ds=1;TempDelay(5);}else //写0{ds=0;TempDelay(8); //写0 时间隙，低电平至少60μs，此处大约64us ds=1;_nop_();_nop_();}}}void ds18b20() //初始化{ds_reset();delay(1); //约2msds_write_byte(0xcc);ds_write_byte(0x44);}uint get_temperature() //读取温度函数{float wendu;uchar a,b;ds_reset();delay(1); //约2msds_write_byte(0xcc);ds_write_byte(0xbe);a=ds_read_byte();b=ds_read_byte();temp=b;temp<<=8;temp=temp|a;wendu=temp*0.0625;temp=wendu*10+0.5;return temp;}/*void main(){ uchar p3[]="W";init1602();baojing=1; //报警灯while(1){write_com(0x88);write_string(p3,1);ds18b20(); //12位转换时间最大为750ms get_temperature();display( );}} */void display(){if(temp&0x8000){temp=~temp;temp=temp-575; // 负值温度调试用wendustring[0]='-';wendustring[1]='0';wendustring[2]=temp%1000/100+'0'; //显示温度用wendustring[3]=temp%100/10+'0';if(wendustring[2]>='2'&&wendustring[3]>'5') baojing=0; else if (wendustring[2]>='3')baojing=0;else baojing=1;wendustring[4]='.';wendustring[5]=temp%10+'0';}else{wendustring[0]='+';wendustring[1]=temp/1000+'0';if(temp>750) baojing=0;else baojing=1;wendustring[2]=temp%1000/100+'0'; //显示温度用wendustring[3]=temp%100/10+'0';wendustring[4]='.';wendustring[5]=temp%10+'0';}write_com(0x8a);write_string(wendustring,6);delay(5);}/******************1602液晶显示子程序*****************/ #ifndef LCD_CHAR_1602_2005_4_9#define LCD_CHAR_1602_2005_4_9#define uchar unsigned char#define uint unsigned intsbit lcdrs = P2^0;sbit lcdrw = P2^1;sbit lcden = P2^2;void delay(uint z) // 延时{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com) // 写入指令数据到lcd {lcdrw=0;lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) // 写入字符显示数据到lcd {lcdrw=0;lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init1602() // 初始化设定{lcdrw=0;lcden=0;write_com(0x3C);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);}void write_string(uchar *pp,uint n) //写入字符串{int i;for(i=0;i<n;i++)write_data(pp[i]);}#endif。

H_ADJ BIT P3.0 ;时/年调整M_ADJ BIT P3.1 ;分/月调整S_ADJ BIT P1.4 ;秒/日调整DT_SET BIT P1.5 ;时间/日期选择STR BIT P1.6 ;启动走时T_RST BIT P1.0 ;实时时钟复位线引脚T_CLK BIT P1.1 ;实时时钟时钟线引脚T_IO BIT P1.2 ;实时时钟数据线引脚DL_BIT EQU 20H ;日低位DH_BIT EQU 21H ;日高位MOL_BIT EQU 22H ;月低位MOH_BIT EQU 23H ;月高位YL_BIT EQU 24H ;年低位YH_BIT EQU 25H ;年高位SL_BIT EQU 26H ;秒低位SH_BIT EQU 27H ;秒高位ML_BIT EQU 28H ;分低位MH_BIT EQU 29H ;分高位HL_BIT EQU 2AH ;时低位HH_BIT EQU 2BH ;时高位SEC EQU 30HMIN EQU 31HHOUR EQU 32HDAY EQU 33HMONTH EQU 34HWEEK EQU 35HYEAR EQU 36HFLAG1 BIT 20h.0 ;DS18B20存在标志位DQ BIT P1.3TEMPER_L EQU 59HTEMPER_H EQU 58HA_BIT EQU 55HB_BIT EQU 56HDS1302_ADDR EQU 5EHDS1302_DATA EQU 5FHORG 00HLJMP STARTSTART:MOV SP,#60HMOV TMOD,#11HMOV TH0,#3CHMOV TL0,#0B0HMOV R0,#10SETB EASETB ET0SETB TR0MOV R1,37HMOV YEAR,#13H ;上电预置日期、时间MOV WEEK,#03H ;周1 MONMOV MONTH,#07H ;2011 04 25 12:00:00MOV DAY,#05HMOV HOUR,#23HMOV MIN,#00HMOV SEC,#00HMOV 50H,#0///////////////////////////////////////////////////////////////////////////MAIN: // LCALL DISPLCALL KEYJB F0,MAIN10 ;F0=1,开始走时。

#include<reg52.h>#include<intrins.h> //为了使用这个头文件中的_nop_()延时函数sbitsda=P2^0; //定义1302的数据线sbitscl=P2^1; //定义1302的时钟线sbitrst=P2^4; //定义1302的复位控制端，高电平时启动1302，低电平时关闭1302 sbit hc573_sg_le=P2^6; //对用于锁存段数据的573锁存LE端进行定义sbit hc573_bit_le=P2^7; //对用于锁存位选通数据的573锁存LE端进行定义sbitlcd_rs=P1^0; //1602数据/命令选择端,高电平执行数据操作，低电平执行命令操作sbitlcd_rw=P1^1; //1602读/写控制端高电平读，低电平写sbitlcd_en=P2^5; //1602读写控制使能信号，它为高脉冲信号才可执行读写操作sbit sta7=P0^7; //1602忙信号检测位，为1则忙，需等待，为0表示空闲unsigned char write_dat[8]={0x12,0x36,0x17,0x23,0x8,0x5,0x13,0x80}; //秒分时日月星期年和保护寄存器的初值unsigned char read_dat[8]; //用于接收从1302读到的寄存器当前值unsigned char code lcd_line1[]={" 20 - -"}; //定义第一行液晶显示的格式字符数组unsigned char code lcd_line2[]={"Week: : :"}; //定义第二行液晶显示的格式字符数组void lcd_busy_check(void) //1602忙信号检测，忙则等待{P0=0xff;do{lcd_rs=0; //读状态操作，为0lcd_rw=1; //读操作为1lcd_en=0;lcd_en=1; //读状态，需为高电平}while (sta7==1); //如果为1则忙，等待...直到为0lcd_en=0;}void lcd_write_cmd(unsigned char cmd) //液晶写命令函数{lcd_busy_check(); //每次操作之前都要进行忙信号检测lcd_rs=0; //执行命令操作，为0lcd_rw=0; //写操作，为0P0=cmd; //送指令到液晶数据端口P0,准备执行命令_nop_(); //这是一个延时函数，可延时一个机器周期，它在“intrins.h”中lcd_en=1; //高电平，指令送入液晶控制器_nop_(); //保持一会儿，使指令可靠地送入液晶控制器lcd_en=0; //低电平，执行命令}void lcd_write_data(unsigned char dat) //液晶写数据函数{lcd_busy_check(); //每次操作之前都要进行忙信号检测lcd_rs=1; //执行数据操作，为1lcd_rw=0; //写操作，为0P0=dat; //送数据到液晶数据端口P0,准备执行数据操作_nop_();lcd_en=1; //高电平，数据送入液晶液晶数据RAM_nop_(); //保持一会儿，使显示数据可靠地送入液晶数据RAM lcd_en=0; //低电平，显示数据}void lcd1602_init() //液晶显示初始化操作{P0=0x00;hc573_bit_le=0;hc573_sg_le=0; //关闭HC573使数码管不显示lcd_en=0; //为0，为实现高脉冲作准备lcd_write_cmd(0x38); //设置为5x7显示lcd_write_cmd(0x0c); // 打开显示-显示光标-光标闪烁lcd_write_cmd(0x6); //地址加一，光标右移，整屏显示不移动lcd_write_cmd(0x01); //清屏}/*--对1302进行写一个字节的函数--*/voidwrite_byte(unsigned char dat){unsigned char i;for(i=8;i>0;i--){sda=(bit)(dat&0x01);scl=0;scl=1;dat=dat>>1;}}/*--对1302进行读一个字节的函数--*/unsigned char read_byte(){unsigned char dat,i;for(i=8;i>0;i--){dat=dat>>1;scl=1;scl=0;if(sda==1)dat=(dat|0x80);}returndat;}/*--1302的初始化函数。

万年历功能介绍及操作说明
基于51单片机的液晶万年历设计
1、本设计基于STC89C52（与AT89S5
2、AT89C52通用，可任选）单片机以及DS1302时钟芯片、DS18B20温度传感器构成的万年历系统。

2、有闹钟和阴历功能，有闰年补偿，可以准确及正确的显示时间等信息。

3、可以显示年、月、日、时、分、秒、星期、温度、农历和闹钟设定。

4、掉电走时，不用重新调时，当按键按下时背光亮，更节能。

使用方法：
一共4个按键：设置、加、减、切换
按下设置的时候秒会闪，这时可以加减调节，然后再按设置是设置分钟，依次设置，最后按一下设置就是推出并保存，主界面按切换的时候是显示阴历（ping是平年，run是闰年），再按下切换是显示闹钟界面，此时可以按设置调整闹钟。

1 引言随着微电子技术和超大规模集成电路技术的不断发展，家用电子产品不但种类日益丰富，而且变得更加经济实用，单片微型计算机体积小、性价比高、功能强、可靠性高等独有的特点，在各个领域得到了广泛的应用。

电子万年历是一种应用非常广泛的日常计时工具，数字显示的日历钟已经越来越流行，特别是适合在家庭居室、办公室、大厅、会议室、车站和广场等使用。

LED数字显示的日历钟显示清晰直观、走时准确、可以进行夜视，并且还可以扩展出多种功能。

功能也越来越齐全，除了公历年月日、时分秒、星期显示及闹铃。

但通过我们对各种电子钟表、历的不断观察总结发现目前市场的钟、历都存在一些不足之处，比如：时钟不精确、产品成本太高、无环境温度显示等，这都给人们的使用带来了某些不便。

为此设计了一种功能全面、计时准确、成本低廉的基于51单片机的万年历。

2 功能要求1. 万年历能用数码管显示阳历年、月、日、星期、[小]时、分、秒并设置指定时间的闹铃。

2. 数字式温度计要求测温范围-50~100°C，LED数码管直读显示。

3 方案论证与设计3.1 控制部分的方案选择1. 用可编程逻辑器件设计。

可采用ALTERA公司的FLEX10K系列PLD器件。

设计起来结构清晰，各个模块，从硬件上设计起来相对简单，控制与显示的模块间的连接也会比较方便。

但是考虑到本设计的特点，EDA在功能扩展上比较受局限，而且EDA占用的资源也相对多一些。

从成本上来讲，用可编程逻辑器件来设计也没有什么优势。

2. 用凌阳16位单片机设计。

凌阳16位单片机有丰富的中断源和时基，方便本实验的设计。

它的准确度相当高，并且C语言和汇编兼容的编程环境也很方便来实现一些递归调用。

I/O口功能也比较强大，方便使用。

用凌阳16位单片机做控制器最有特色的就是它的可编程音频处理，可完成语音的录制播放和识别。

这些都方便对设计进行扩展，使设计更加完善。

成本也相对低一些。

但是，在控制与显示的结合上有些复杂，显示模组资源相对有限，而且单片机的稳定性不是很高。
