空间数据结构

空间数据结构数据结构定义：指数据组织的形式，是指适合于计算机存储、管理和处理的数据逻辑结构，地理实体的空间排列方式和相互关系的抽象描述，对数据的一种理解和解释。

空间数据的三大特性：空间，时间，专题属性。

常见的数据结构：矢量结构，栅格结构，数字高程模型，面向对象模型，矢量和栅格的混合数据结构等，网络结构，空间数据编码：1、空间数据结构的实现2将搜集的、经过审核了的地形图、专题地图和遥感影像等资料按特定的数据结构转换为适合于计算机存储和处理的数据的过程3在地理信息系统的空间数据结构中栅格结构的编码方式:直接栅格编码、链码、游程长度编码、块码、四叉树码等矢量结构主要有坐标序列编码、树状索引编码和二元拓扑编码等编码方3.2 栅格数据结构一、概述1、栅格数据结构是基于空间划分或铺盖的空间被划分成大量规则的或不规则的空间单元，称为象素(Cell或Pixel)，依行列构成的单元矩阵叫栅格(Grid)三角形方格六角形2、每个单元通过一定的数值表达方式（如颜色、灰度级）表达诸如环境污染程度、植被覆盖类型等空间地理现象3、对同一现象，也可能有若干不同尺度、不同聚分性的铺盖4、目前常用的是基于正方型分划的栅格，是指将地球表面划分为大小均匀紧密相邻的网格阵列每个网格作为一个象元或象素由行、列定义包含一个代码表示该象素的属性类型或量值，或仅仅包括指向其属性记录的指针5 、栅格数据的比例尺就是栅格大小与地表相应单元大小之比6 、GIS中栅格数据经常是来自卫星遥感、摄影测量、激光雷达和扫描设备中，以及用于数字化文件的设备中二、栅格数据组织1 、以规则的阵列来表示空间地物或现象分布的数据组织2 、每个数据表示地物或现象的非几何属性特征点状地物用一个栅格单元表示；线状地物沿线走向的一组相邻栅格单元表示面或区域用记有区域属性的相邻栅格单元的集合表示3 、遥感影像属于典型的栅格结构，每个象元的数字表示影像的灰度等级三、栅格结构的建立（1）栅格数据的获取途径遥感数据图片的扫描矢量数据转换:手工方法获取: 在专题图上均匀划分网格，逐个网格地确定其属性代码的值，最后形成栅格数据文件（2）栅格系统的确定栅格坐标系的确定:坐标系的确定实质是坐标系原点和坐标轴的确定由于栅格编码一般用于区域性GIS，原点的选择常具有局部性质为了便于区域的拼接，栅格系统的起始坐标应与国家基本比例尺地形图公里网的交点相一致，并分别采用公里网的纵横坐标轴作为栅格系统的坐标轴。

空间数据结构的名词解释随着科技的快速发展和信息化的进程，大量的空间数据被生成和使用。

为了高效地处理这些数据，空间数据结构应运而生。

空间数据结构是一种用于组织和管理空间数据的方式，它可以帮助我们更好地理解和利用这些数据。

本文将对一些常见的空间数据结构进行解释和介绍。

1. 网格(Grid)网格是将空间划分为规则的网格单元的一种数据结构。

每个网格单元都具有固定的大小，并且覆盖了整个空间范围。

通过将空间数据映射到网格单元中，我们可以更方便地进行空间查询和分析。

网格结构常用于空间数据索引和空间数据压缩等应用。

2. 四叉树(Quadtree)四叉树是一种用于划分二维空间的树状结构。

该结构以一个根节点开始，根节点表示整个空间范围。

每个节点又可以分裂为四个子节点，每个子节点表示父节点的四个象限（东北、东南、西南和西北）。

通过不断分裂，四叉树可以将空间划分为一系列不同大小的矩形区域。

四叉树常用于空间索引、碰撞检测、地理信息系统等领域。

3. 八叉树(Octree)八叉树是一种用于划分三维空间的树状结构。

与四叉树类似，八叉树以一个根节点开始，表示整个空间范围。

每个节点可以分裂为八个子节点，每个子节点表示父节点的八个子空间。

通过递归分裂，八叉树可以将三维空间划分为一系列不同大小的立方体区域。

八叉树常用于三维空间索引、体积渲染、计算机图形学等领域。

4. kd树(k-d tree)kd树是一种用于对多维空间进行划分的树状结构。

kd树以一个根节点开始，根节点表示整个多维空间。

每个节点可以根据某个维度的值对空间进行分割，例如在二维空间中可以选择x轴或y轴进行分割。

通过递归分割，kd树可以将多维空间划分为一系列不同大小的超矩形区域。

kd树常用于多维空间索引、范围查询等领域。

5. R树(R-tree)R树是一种用于建立空间索引的树状结构。

R树的每个节点表示一个矩形区域，根节点表示整个空间范围。

通过递归地将矩形区域合并或分裂，R树可以自适应地调整树的结构以便更好地表示空间数据。

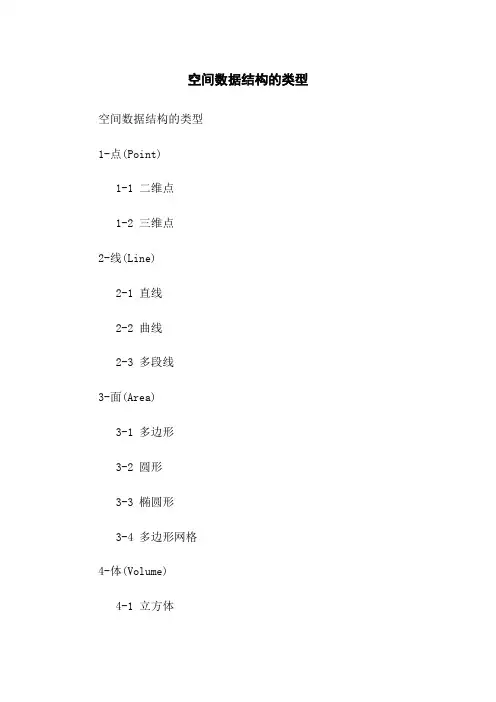

空间数据结构的类型空间数据结构的类型1-点(Point)1-1 二维点1-2 三维点2-线(Line)2-1 直线2-2 曲线2-3 多段线3-面(Area)3-1 多边形3-2 圆形3-3 椭圆形3-4 多边形网格4-体(Volume)4-1 立方体4-2 圆柱体 4-3 锥体4-4 球体5-网格(Grid)5-1 二维网格 5-2 三维网格6-树(Tree)6-1 二叉树 6-2 四叉树 6-3 八叉树 6-4 kd树7-图(Graph)7-1 有向图 7-2 无向图8-网络(Network) 8-1 有向网络 8-2 无向网络9-多层次数据结构(Multi-Level Data Structures)9-1 网格层次9-2 基于树的层次10-符号(Symbols)10-1 标记符号10-2 线符号10-3 面符号10-4 点符号11-注记(Annotation)11-1 点注记11-2 线注记11-3 面注记12-依赖关系(Dependency)12-1 拓扑关系12-2 空间关系13-动态空间数据结构(Dynamic Spatial Data Structures) 13-1 R树13-2 R+树13-3 B树13-4 B+树14-空间索引(Spatial Indexing) 14-1 范围树14-2 kd树14-3 四叉树14-4 R树14-5 哈希索引15-空间查询(Spatial Query)15-1 范围查询15-2 邻近查询15-3 相交查询15-4 缓冲区查询15-5 最近邻查询16-地理处理(Geoprocessing)16-1 缓冲区分析16-2 空间叠加16-3 空间剪切16-4 空间融合16-5 网络分析17-地理空间分析(Geospatial Analysis)17-1 空间密度分析17-2 缓冲区分析17-3 空间相似性分析17-4 空间聚类分析17-5 空间插值分析附件：无附件法律名词及注释：1-地理信息系统（Geographic Information System，简称GIS）：指综合运用地理学、地图学、测量学、遥感学、计算机科学、土地管理学等学科，用于获取、管理、分析和显示地球空间相关数据的系统。

空间数据结构的类型空间数据结构的类型一、点数据结构●单个点：表示一个位置或特定的实体坐标，常用于地理定位等应用。

●多个点：表示多个位置或实体坐标的集合，可以用于点云数据等应用。

●网格点：表示点在规则网格中的分布，常用于栅格数据结构。

二、线数据结构●线段：表示连接两个点的线段，常用于道路、河流等线状实体的表示。

●多段线：表示多个线段的集合，可以用于表示道路网络、管线等复杂线状实体。

●曲线：表示非直线的线段，常用于河流弯曲等需要弯曲路径的表示。

三、面数据结构●多边形：表示有限面积的几何形状，常用于地块、建筑物等实体的表示。

●公差多边形：表示有限面积的几何形状，并可容忍一定误差，用于拓扑匹配等应用。

●多面体：表示由平面构成的立体空间，常用于建筑、地下管线等实体的表示。

四、体数据结构●三维网格：表示立体空间中的网格，常用于体积模型重建、有限元分析等应用。

●八叉树：通过递归划分空间，将三维空间表示为树状结构，常用于空间索引和快速搜索。

●四叉树：将二维空间递归划分为四个象限，常用于地理信息系统等应用。

五、高级数据结构●栅格：将空间划分为规则的网格，用于栅格数据模型，常用于遥感影像、地理信息系统等。

●拓扑关系图：记录空间要素之间的拓扑关系，常用于空间网络分析、路径规划等应用。

●网状图：表示网络结构中连接关系的图形表示，常用于交通流动分析、网络优化等应用。

附件：本文档无附件内容。

法律名词及注释：⒈拓扑关系：空间要素之间的空间关系，例如邻接、相交、包含等关系。

⒉栅格数据模型：一种将空间分为规则网格的数据模型，适用于遥感影像等栅格数据的表示和处理。

⒊有限元分析：在工程结构分析中，使用有限元法对复杂结构进行数值计算和分析的方法。

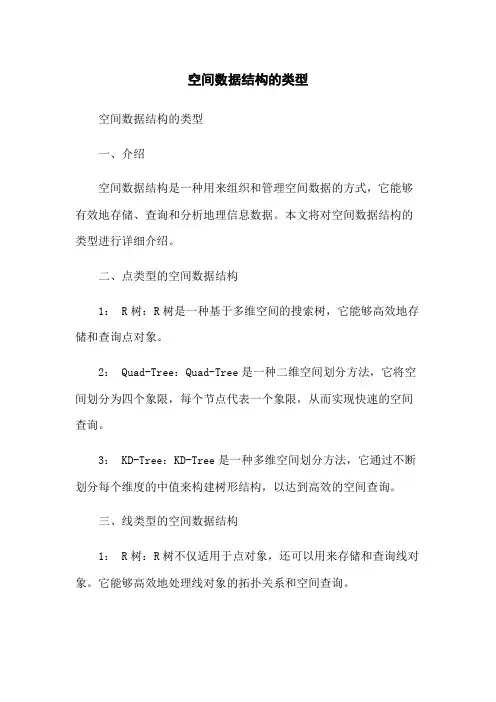

空间数据结构的类型空间数据结构的类型一、介绍空间数据结构是一种用来组织和管理空间数据的方式，它能够有效地存储、查询和分析地理信息数据。

本文将对空间数据结构的类型进行详细介绍。

二、点类型的空间数据结构1： R树：R树是一种基于多维空间的搜索树，它能够高效地存储和查询点对象。

2： Quad-Tree：Quad-Tree是一种二维空间划分方法，它将空间划分为四个象限，每个节点代表一个象限，从而实现快速的空间查询。

3： KD-Tree：KD-Tree是一种多维空间划分方法，它通过不断划分每个维度的中值来构建树形结构，以达到高效的空间查询。

三、线类型的空间数据结构1： R树：R树不仅适用于点对象，还可以用来存储和查询线对象。

它能够高效地处理线对象的拓扑关系和空间查询。

2： QTM（Quad-Tree for Line Segment）：QTM是一种基于Quad-Tree的线对象存储和查询方法，它通过将线段分层存储在不同的象限中，从而实现快速的空间查询。

3： STR-Tree：STR-Tree是一种基于R树的线对象存储和查询方法，它通过将线段划分为多个小片段，从而提高查询效率。

四、面类型的空间数据结构1： R树：R树不仅适用于点和线对象，还可以用来存储和查询面对象。

2： Quad-Tree：Quad-Tree也可以用来存储和查询面对象。

它将面划分为四个象限，每个节点代表一个象限，从而实现高效的空间查询。

3： Oct-Tree：Oct-Tree是一种三维空间划分方法，它将三维空间划分为八个八叉树，每个节点代表一个立方体，从而实现快速的空间查询。

五、附件本文档附带了以下附件：1： R树的示意图2： Quad-Tree的示意图3： KD-Tree的示意图4： QTM的示意图5： STR-Tree的示意图6： Oct-Tree的示意图六、法律名词及注释1： R树：一种多维空间搜索树。

2： Quad-Tree：一种二维空间划分方法。

空间数据结构的相关概念
空间数据结构是指用来组织和管理在计算机存储空间中存储的数据的一种数据结构。

它主要包括以下几个概念：
1. 空间分配：空间分配是指将计算机的存储空间划分为不同的存储单元，并对这些存储单元进行分配和管理。

常用的空间分配方法有连续分配、链式分配和索引分配等。

2. 空间管理：空间管理是指对分配的存储空间进行动态管理和维护，以实现高效的存储空间利用。

常见的空间管理技术包括碎片整理、空闲空间管理和存储分配算法等。

3. 空间碎片：空间碎片是指存储空间中未被使用的小块存储空间。

空间碎片的存在会降低存储空间的利用率和效率，因此需要采取合适的空间分配和管理方法来减少碎片。

4. 存储管理：存储管理是指对数据在存储空间中的存储和访问进行管理和操作。

常用的存储管理技术有存储器层次结构的设计、缓存管理和页面置换算法等。

5. 文件系统：文件系统是一种用来组织和管理文件的空间数据结构。

它可以提供文件的存储、检索、保护和共享等功能。

常见的文件系统有常见的文件系统有FAT、NTFS、EXT4等。

总之，空间数据结构是一种对存储空间进行组织、管理和操作的数据结构，它涉及到空间分配、空间管理、存储管理和文件
系统等概念。

这些概念在计算机系统设计和数据管理中起着重要的作用。

空间数据结构在我们的日常生活中，从导航软件为我们指引路线，到城市规划师设计新的社区布局，再到气象学家预测天气变化，空间数据都在发挥着重要的作用。

而空间数据结构，就像是这些数据的组织者和管理者，它决定了数据如何存储、访问和处理，从而影响着各种与空间相关的应用的效率和效果。

那么，什么是空间数据结构呢？简单来说，空间数据结构是一种用于组织和管理空间数据的方式。

这些数据可以是关于地理位置、形状、大小、方向等信息。

比如，一个城市的地图就是一种空间数据，其中包含了道路、建筑物、公园等各种元素的位置和形状信息。

常见的空间数据结构有很多种，其中最基础的要数栅格数据结构和矢量数据结构。

栅格数据结构就像是一个由小方格组成的大棋盘。

每个小方格都有一个特定的值，代表着这个位置的某种属性，比如海拔高度、土地利用类型或者温度等。

这种结构的优点是简单直观，容易进行计算和处理。

但它也有缺点，那就是数据量通常比较大，因为无论实际有没有数据，都要为每个小方格分配存储空间。

而且，对于形状复杂的物体，用栅格来表示可能会损失一些精度。

相比之下，矢量数据结构则更注重物体的形状和边界。

它用点、线、面等几何元素来描述空间对象。

比如，一条河流可以用一系列的点来表示其走向，形成一条线；一个湖泊可以用一个封闭的多边形来表示其边界。

矢量数据结构的优点是数据量相对较小，精度高，能更准确地表示复杂的形状。

但它的计算和处理相对复杂一些。

除了这两种基础的数据结构，还有一些更复杂、更高级的空间数据结构，比如四叉树和 R 树。

四叉树是一种基于递归分割的空间数据结构。

想象一下把一个区域不断地平均分成四个子区域，直到每个子区域都足够小或者满足某种特定的条件。

这种结构在处理图像和地理信息系统中经常用到，能够有效地减少数据的存储空间和提高搜索效率。

R 树则是一种用于处理多维空间数据的结构。

它就像是一棵“空间树”，每个节点都代表着一个空间范围。

通过这种方式，可以快速地查找和访问特定范围内的数据。

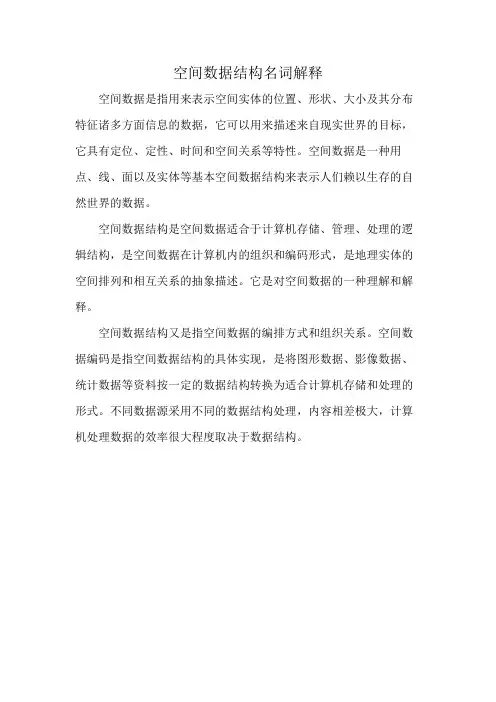

空间数据结构名词解释
空间数据是指用来表示空间实体的位置、形状、大小及其分布特征诸多方面信息的数据，它可以用来描述来自现实世界的目标，它具有定位、定性、时间和空间关系等特性。

空间数据是一种用点、线、面以及实体等基本空间数据结构来表示人们赖以生存的自然世界的数据。

空间数据结构是空间数据适合于计算机存储、管理、处理的逻辑结构，是空间数据在计算机内的组织和编码形式，是地理实体的空间排列和相互关系的抽象描述。

它是对空间数据的一种理解和解释。

空间数据结构又是指空间数据的编排方式和组织关系。

空间数据编码是指空间数据结构的具体实现，是将图形数据、影像数据、统计数据等资料按一定的数据结构转换为适合计算机存储和处理的形式。

不同数据源采用不同的数据结构处理，内容相差极大，计算机处理数据的效率很大程度取决于数据结构。

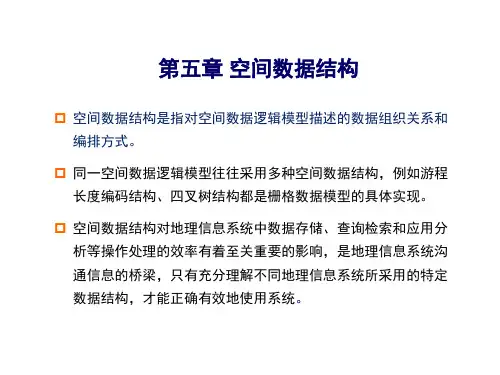

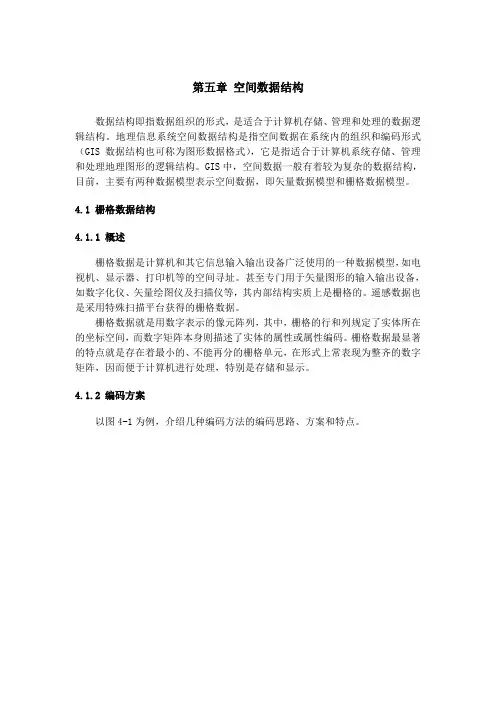

第五章空间数据结构数据结构即指数据组织的形式，是适合于计算机存储、管理和处理的数据逻辑结构。

地理信息系统空间数据结构是指空间数据在系统内的组织和编码形式（GIS数据结构也可称为图形数据格式），它是指适合于计算机系统存储、管理和处理地理图形的逻辑结构。

GIS中，空间数据一般有着较为复杂的数据结构，目前，主要有两种数据模型表示空间数据，即矢量数据模型和栅格数据模型。

4.1 栅格数据结构4.1.1概述栅格数据是计算机和其它信息输入输出设备广泛使用的一种数据模型，如电视机、显示器、打印机等的空间寻址。

甚至专门用于矢量图形的输入输出设备，如数字化仪、矢量绘图仪及扫描仪等，其内部结构实质上是栅格的。

遥感数据也是采用特殊扫描平台获得的栅格数据。

栅格数据就是用数字表示的像元阵列，其中，栅格的行和列规定了实体所在的坐标空间，而数字矩阵本身则描述了实体的属性或属性编码。

栅格数据最显著的特点就是存在着最小的、不能再分的栅格单元，在形式上常表现为整齐的数字矩阵，因而便于计算机进行处理，特别是存储和显示。

4.1.2编码方案以图4-1为例，介绍几种编码方法的编码思路、方案和特点。

图4-1 栅格数据结构1. 游程长度编码地理数据往往有较强的相关性，也就是说相邻象元的值往往是相同的。

游程长度编码的基本思想是：按行扫描，将相邻等值的象元合并，并记录代码的重复个数。

游程长度编码的数据结构: 行号,属性,重复次数。

图4-1的游程长度编码为：1,A,4,R,1,A,6…对于游程长度编码，区域越大，数据的相关性越强，则压缩越大。

其特点是，压缩效率较高，叠加、合并等运算简单，编码和解码运算快。

2. 块式编码块式编码是将游程扩大到二维情况，把多边形范围划分成若干具有同一属性的正方形，然后对各个正方形进行编码。

块式编码的基本思想：由初始位置（行列号）、半径和属性代码组成。

图4-1的块状编码为：(1,1,3,A),(1,5,1,R),(1,6,2,A),…块状编码对大而简单的多边形更为有效，对一些虽不较多的复杂多边形效果并不好。

空间数据结构在我们生活的这个数字化时代，空间数据无处不在。

从导航软件帮助我们规划路线，到城市规划者设计新的社区布局，再到地质学家研究地壳运动，空间数据都发挥着至关重要的作用。

而要有效地处理和管理这些空间数据，就离不开空间数据结构。

那么，什么是空间数据结构呢？简单来说，空间数据结构是一种用于组织和存储空间数据的方式，以便能够高效地进行访问、查询、分析和操作。

它就像是一个精心设计的仓库，能够让我们快速找到所需的物品，并且在需要的时候对其进行各种处理。

常见的空间数据结构有很多种，比如栅格数据结构和矢量数据结构。

栅格数据结构可以想象成是一个由许多小格子组成的大棋盘。

每个小格子都有一个特定的值，代表着这个位置的某种属性，比如海拔高度、土地利用类型或者温度等。

栅格数据结构的优点是简单直观，易于理解和处理。

对于一些大面积、均匀分布的数据，比如卫星图像或者地形数据，栅格数据结构非常适用。

但是，它也有一些缺点。

由于每个格子都有固定的大小和位置，所以对于一些边界不规则或者细节丰富的空间对象，可能会造成精度的损失和数据的冗余。

相比之下，矢量数据结构则更注重对空间对象的几何形状和位置的精确描述。

它通过点、线、面等基本元素来表示空间对象。

比如，一条河流可以用一系列的点来定义其走向，形成一条线；一个湖泊可以被看作是一个封闭的面。

矢量数据结构的优点是精度高、数据量相对较小，并且能够方便地进行几何变换和空间分析。

然而，它的处理和计算相对复杂，对于一些大规模、复杂的空间数据，可能会导致计算效率的降低。

除了栅格和矢量数据结构，还有一些其他的空间数据结构，比如四叉树、八叉树和 R 树等。

四叉树是一种将空间区域逐步细分的结构。

它将一个大的区域不断地划分为四个相等的子区域，直到每个子区域都满足某种特定的条件，比如数据的均匀性或者数量的限制。

这种结构在处理空间数据的查询和索引时非常有效，能够快速定位到感兴趣的区域。

八叉树则是在三维空间中的类似扩展，将空间区域划分为八个相等的子区域。

(第三章)空间数据结构空间数据结构1·简介空间数据结构是在计算机科学领域中用于表示和组织空间数据的数据结构。

它们被广泛应用于地理信息系统（GIS）、计算机图形学、计算机视觉等领域。

2·常见的空间数据结构2·1·四叉树四叉树是一种常见的空间数据结构，它将空间划分为四个象限，并将空间中的点或对象存储在树节点中。

它可以支持高效的空间查询和检索操作，特别适用于二维空间数据。

2·2·八叉树八叉树是四叉树的扩展，将空间划分为八个象限。

它在三维空间中更加常用，可以表示立方体或球体中的对象。

八叉树适用于对三维空间进行高效的查询和搜索。

2·3·R树R树是一种多叉树，用于表示和组织高维空间中的对象。

它通过将空间划分为矩形区域来存储和查询对象。

R树广泛应用于空间数据库和地理信息系统中。

2·4·KD树KD树是一种二叉树，用于存储和查询k维空间中的对象。

它通过将空间划分为超平面来快速定位对象。

KD树在计算机视觉领域中广泛使用，特别适用于最近邻搜索和范围搜索。

2·5·网格网格是一种将空间划分为规则网格单元的数据结构。

它是一种简单而高效的空间索引方法，可以快速进行点查询和范围查询。

3·空间查询操作3·1·点查询点查询是通过给定一个点坐标来查找空间数据结构中的对象。

点查询可以通过遍历整个数据结构或使用特定的查询算法来实现。

3·2·范围查询范围查询是通过给定一个矩形区域来查找空间数据结构中与该区域相交的对象。

范围查询可以通过遍历整个数据结构或使用特定的查询算法来实现。

3·3·最近邻查询最近邻查询是通过给定一个点坐标来查找空间数据结构中最接近该点的对象。

最近邻查询可以通过遍历整个数据结构或使用特定的查询算法来实现。

4·附件附件一：四叉树示意图附件二：八叉树示意图附件三：R树示意图附件四：KD树示意图附件五：网格示意图5·法律名词及注释5·1·GIS（地理信息系统）：是一种用于捕获、存储、分析、管理和展示地理空间数据的计算机系统。

空间数据结构空间数据结构是计算机科学中的一个重要概念，用于存储和组织空间上的数据。

它们是处理和管理空间数据的基本工具，可以在许多不同的领域和应用中发挥重要作用，包括地理信息系统（GIS）、计算机图形学和计算机辅助设计（CAD）等。

在空间数据结构中，最常见的是二维和三维空间。

二维空间通常用于表示平面地图、图像和几何形状等；而三维空间则用于表示立体物体、建筑模型和虚拟现实环境等。

空间数据结构的基本概念包括点、线和面等基本几何元素，以及与它们相关的拓扑关系、方向和距离等。

空间数据结构可以分为两大类：离散空间数据结构和连续空间数据结构。

离散空间数据结构离散化了空间，将其划分为有限的离散单元，如栅格和网格等。

这些离散单元可以用来表示和存储空间中的点、线和面等对象。

离散空间数据结构具有高效的存储和查询性能，适用于大规模数据集和复杂查询操作。

连续空间数据结构则将空间看作一个连续的实数域，通过数学函数和方程来表示和处理空间数据。

连续空间数据结构具有较高的精度和表达能力，适用于精细的几何分析和模拟计算。

在离散空间数据结构中，最常用的是栅格和网格。

栅格是一个由规则网格组成的离散空间，其中每个网格单元都包含一个唯一的标识和一些属性值。

栅格适用于对空间进行统计分析和栅格操作，如栅格化、缓冲区和叠加等。

网格是一个由不规则网格组成的离散空间，其中每个网格单元的大小和形状都可以不同。

网格适用于对复杂几何形状进行精确表示和分析，如三角网格和四叉树等。

在连续空间数据结构中，最常用的是曲线和曲面。

曲线是一个由连续点组成的曲线空间，其中每个点都具有一对坐标和一些属性值。

曲面是一个由连续点组成的曲面空间，其中每个点都具有一对坐标和一些属性值。

曲线和曲面适用于对复杂几何形状进行精确表示和变换计算，如曲线插值、曲面拟合和几何变换等。

除了基本的空间数据结构，还有一些高级的空间数据结构可以用于更复杂的应用。

例如，四叉树是一种用于组织和查询二维空间中的对象的树状数据结构。
