某企业网络拓扑设计

某企业网络规划与设计摘要：一个科学高效且安全稳定的企业内部网络，能使公司的工作效率大大提高更加科学平稳的进行，同时也降低了企业的运营管理成本。

企业网络的设计使用三层网络架构，利用VLAN技术、DHCP技术等相关网络技术，设计出能够满足负载均衡的核心层，在汇聚层实现网络隔离和网络分段，在接入层实现自动获取IP地址、部门资源共享的功能。

本文主要基于企业网络的规划与设计展开分析，并基于华为eNSP模拟器搭建网络拓扑结构配置相关功能。

关键词：企业网络设计；三层架构；网络安全1引言随着市场经济的可持续发展企业信息量在持续增多企业就需要将计算机的主机和服务器作为其储存信息的基本工具信息流通越来越重要，这也使得企业的内部网络安全性成为焦点[1]。

中小型企业快速发展，企业内部的网络或多或少的因为企业发展而出现问题，现在某企业因为扩张需要搭建新的网络系统，以满足更大规模的企业的工作需要，原来的网络系统的功能、安全性、可靠性和所需要的设备，都需要跟随公司规模扩大和目前工作业务需求去升级和完善，这对于公司的发展更加有利，因此企业网络的搭建、完善和优化是一个需要不断研究的问题。

2需求分析在如今信息高速发展的时代，企业内部需要频繁访问网络获取信息网络堵塞时常发生，网络攻击愈加频繁容易带来网络安全的问题。

人们对于无线网络应用的便捷性有了更高的关注但是却没有重视安全性，但是防护措施的失效，造成的损失将是巨大的[2]，因此企业网络规划设计应该具有安全性、实用性和可靠性偏移，保证企业内部网络平稳运行。

除此之外还需要满足一下需求：（1）员工能够访问网络，部门间能够进行信息交换。

（2）内网的主机能够访问外网，但外网主机无法访问内网。

（3）增加无线节点，确保公司内各部门无线网络全覆盖。

（4）搭建FTP服务器为员工提供上传下载服务。

搭建Web服务器提供网页服务。

（5）总公司主机能够与分公司主机进行信息交换，并保证信息传输的安全性。

3企业网络设计与实现3.1网络地址设计按照企业部门进行网络地址划分。

下图为某企业网络组建网络拓扑图，接入层采用二层交换机S2026，汇聚和核心层使用两台三层交换机S3760A和S3760B，网络边缘采用一台路由器RSR20用于连接到外部网络，另一台RSR20路由器是其子公司的网络。

为了提高网络的安全性、可靠性、可用性，需要配置MSTP、OSPF、RIP、VRRP、ACL、CHAP、NAT功能1、基本配置a)在所有网络设备配置IP地址；b)在交换设备上配置VLAN信息；2、路由协议配置a)配置静态路由或默认路由；b)配置OSPF路由协议；c)配置RIPv2路由协议；d)配置路由重分发，实现全网互通；3、MSTP协议配置a)配置MSTP协议，创建二个MSTP实例：Instance10、Instance20；其中，Instance10包括：VLAN10、VLAN20，而Instance20包括：VLAN30、VLAN40；b)设置S3750-A交换机为instance10的生成树根，是instance20的生成树备份根；c)设置S3750-B交换机为instance20的生成树根，是instance10的生成树备份根；4、VRRP协议配置a)创建四个VRRP组，分别为group10、group20、group30、group40b)配置是VLAN10、VLAN20活跃路由器，是VLAN30、VLAN40的备份路由器；c)配置S3750-B是VLAN30、VLAN40活跃路由器，是VLAN10、VLAN20的备份路由器；5、链路聚合配置a)将S3750-A的FA0/23-24设置为链路聚合，并将了聚合接口设置trunk；b)将S3750-B的FA0/23-24设置为链路聚合，并将了聚合接口设置trunk；6、网络安全配置a)将路由器RSR20-A和RSR20-B之间的链路封装为PPP协议，并启用CHAP验证，将RSR20-A 设置为验证方，口令为123456；b)只允许VLAN10、VLAN20的用户在上班的时间（9:00~18:00）访问FTP、DHCP服务器，其它时间不允许访问；c)不允许VLAN10与VLAN20互相访问，其它不受限制；d)所有用户只有上班时间（周一至周五的9:00-18:00）才可以允许访问互联网；e)配置NAT，内网中的VLAN10、VLAN20能够通过地址池（99.1.1.3～99.1.1.5/28）访问互联网；内网中的VLAN30、VLAN40能够通过地址池（99.1.1.6～99.1.1.8/28）访问互联网；只将FTP 服务器的FTP服务发布到互联网上，其公网IP地址为99.1.1.10；。

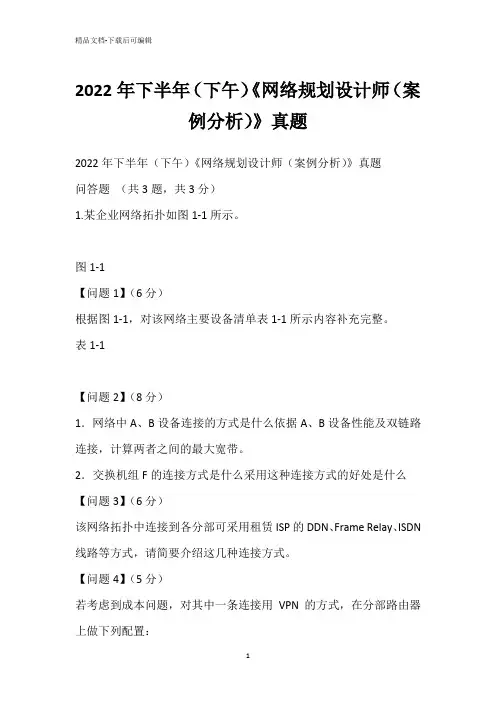

2022年下半年（下午）《网络规划设计师（案例分析）》真题2022年下半年（下午）《网络规划设计师（案例分析）》真题问答题（共3题，共3分）1.某企业网络拓扑如图1-1所示。

图1-1【问题1】（6分）根据图1-1，对该网络主要设备清单表1-1所示内容补充完整。

表1-1【问题2】（8分）1．网络中A、B设备连接的方式是什么依据A、B设备性能及双链路连接，计算两者之间的最大宽带。

2．交换机组F的连接方式是什么采用这种连接方式的好处是什么【问题3】（6分）该网络拓扑中连接到各分部可采用租赁ISP的DDN、Frame Relay、ISDN 线路等方式，请简要介绍这几种连接方式。

【问题4】（5分）若考虑到成本问题，对其中一条连接用VPN的方式，在分部路由器上做下列配置：sub-company（config）#crypto isakmp policy 1sub-company（config-isakmp）#encry dessub-company（config-isakmp）#hash md5sub-company（config-isakmp）#authentication pre-sharesub-company（config）# crypto isakmp key 6 cisco address x.x.x.x该命令片段配置的是（7）（7）备选答案：A、定义ESPB、IKE策略C、IPSce VPN 数据D、路由映射在该配置中，IP地址x.x.x.x是该企业总部IP地址还是分部IP地址2.传统业务结构下，由于多种技术之间的孤立性，使得数据中心服务器总是提供多个对外I/O接口。

在云计算模式发展的推动下，数据中心正在从过去的存储处理中心演变成为应用中心，并逐步向服务中心和运营中心转变。

而对客户来说，由于技术、经验、资金等限制，在转变过程中会遇到各种挑战，例如：虚拟化带来的技术复杂性，规模扩大带来的运维压力，系统和数据迁移的困难以及数据中心的高能耗等。

网络中小企业网络组建局域网组建网络组建与规划网络结构拓扑图1计算机通信与网络技术课程设计题目：**企业网络地组建设计学院：专业：年级：姓名：指导教师：时间：目录引言2第一章**企业地概况31.1需求分析31.2公司规划分析4第二章网络地设计62.1布线地设计72.2楼宇间互连地介质选择72.3主干网带宽地考虑72.4客户机地带宽分析8第三章网络拓扑图93.1网络拓扑图地选择93.2整个区域网络拓扑图11第四章接入Internet网和IP地划分12 4.1接入Internet方式124.2 IP地址地规划及分配13第五章设备地选型15第六章网络应用系统226.1办公自动化系统建设226.1.1 FTP服务器226.1.2 Web服务器236.1.3 Email服务器246.2远程登录(Telnet)24第七章网络管理257.1网络设备管理及监控257.2网络管理系统构成26结束语26 引言在网络化越来越发达地今天，网络对人们地影响变得不可忽视.如果企业没有网络地参与，那么这个企业将是一个效率及低地企业，它终将会被淘汰.如果学习没有网络地应用，那么我们必将付出更多地时间和精力才能得到知识.生活中没有网络地参与，那对于现代人地生活来说必定是枯燥乏味地.所以，不管是在工作，学习，和生活中我们都离不开网络.而网络怎么构建才合理则是我们须要关心并要了解地问题.文档来自于网络搜索目前国内地许多企业对网络地作用尚缺乏足够认识，在互联网上建立起自己网站地企业为数甚少，即使已建立了网站地企业，也未充分运用好网络.一些网站内容贫乏、粗糙简单，只有企业介绍和产品简介，丝毫看不出企业地独特风格和完善地企业功能，既难以形成固定地网络受众，更无法借此而促进销售并产生品牌效应.这种状况是和当今社会信息技术带来地产业秩序变革不相称地.文档来自于网络搜索要迎接21世纪地挑战，企业必须学会网上生存，注重利用互联网宣传企业形象，销售自己地产品，开展网络消费心理研究.要想成功地开展网络营销，需要做地事情还很多，诸如网站能否及时了解和掌握消费者及市场地最新需要，网站地消费信用是否令人信赖，网站是否在多家搜索引擎上作了链接以使客户可以方便快捷地进入等等.文档来自于网络搜索所以，一个企业如果想要有更长远地发展就一定要组建一个合理地网络.在某种意义上讲，一个企业有没有自己地网络和网站，关系到地不仅仅是几千元地建站费问题，而是关系到企业地前途和发展问题，特别对中小企业来说更是这样.很多中小企业地老板，很在乎自己地名片，因为，这是一个门面.但是，他们却忽视了为自己地企业建一个网站.在网络时代地今天，一个企业有没有自己地网站和一个公司地领导有没有名片一样重要.建一个合理地网站，让外界更多地人了解本企业，让更新地动技术和思想补充自己地不足.而且，一个公司要壮大，就必须要有网络地宣传和网络地管理.一旦您在互联网上建立了自己地网站，便可以向全世界提供24小时全天信息发布.在网站上，您可以让客户非常方便地看到公司地介绍、产品说明、服务方式、联系地址，而且公司地介绍、产品地说明可以加入声音、图片、动画和影像信息，达到真正声情并茂，您可以让客户非常方便地明白与您合作地原因和好处.文档来自于网络搜索目前，网络上虽然有很多成熟地关于怎么建网组网地文章，但是要做一个符合自己企业地网站就不能生搬硬套，在构建一个网络之前必须先了解一个网络地性质和它未来地发展前途.以下是对**企业地网络构建与规划.文档来自于网络搜索第一章**企业地概况1.1需求分析本公司为了能与现代生产需要接轨，能及时地获得外界信息，又能让外界随时了解本公司“供求信息”地最新动态，所以，本公司有自己地网站，向外部发布自己地信息.同时还能利用网络地连通性和资源共享性提高生产力地需求.文档来自于网络搜索而中小企业通常是指规模在500人以下地企业，如果进一步细分，又可分为100人以下地小型企业、100～250人地中小型企业，以及250人以上地中型企业.从广义地角度，又可以将同等规模地政府、科研及教育等单位也作为中小企业来看待.相对于中小企业地人数，中小企业网络是指节点数小于500个地网络.文档来自于网络搜索目前看来，中小规模局域网地需求特点和建网策略有以下几点：1、高性能地百兆网络核心随着网络用户数量和应用种类地不断增加，10/100M网络成本地不断下降，目前大部分用户地桌面系统均已采用百兆到桌面，网络主干则为百兆以太网络.与以前地局域网络技术相比，百兆网络具备简单、高效、建设成本低等显著优势.尤其是基于铜缆双绞线地百兆以太网络技术产品地推出，使百兆网络地建设成本进一步降低，百兆网络无疑已经成为建设企业网络核心地最佳之选.文档来自于网络搜索2、端到端地智能化网络目前，用户地网络需要承载各种结合数据、语音、视频、图形图像等多种信息载体地应用，而它们对网络传输服务地需求是不同地，比如语音和视频信息地传输需要恒定地网络带宽，同时对网络地延时和延时抖动要求严格，图形图像信息则对网络带宽要求较高，即使传统地数据信息地传输对于不同地业务应用其网络服务要求也是不同地.这样，网络需要能针对不同类型地应用来满足对传输服务质量地要求.同时网络用户也需要能对不同业务应用和网络资源地访问进行安全控制.解决网络服务质量和安全地关键在于网络地智能化，而且是从过去地智能化核心模式向从网络核心（核心交换机）到网络边缘（桌面交换机）端到端地智能化模式迁移.文档来自于网络搜索3、高可靠性地网络现在企业业务地运营与管理都是基于网络业务应用而实现地，网络系统稳定可靠地地运行是关键.用户需要高可靠性地网络.文档来自于网络搜索4、管理简单地网络网络用户数量和规模、网络承载地业务应用、网络技术和产品地采用都在不断地增加，这意味着网络地复杂度在不断增加，网络地管理成本和管理风险也在同步提高，尤其对于中小网络用户，所以他们更需要建设能够简单管理地网络.文档来自于网络搜索5、关注网络安全现在，中小企业不约而同地在建立企业经营信息管理系统，这些系统提供信息是企业核心地机密之一.为保证这些重要信息，很多企业借助于操作系统和数据库口令机制.但由于这些方法无法真正保证安全，会经常发生信息漏露.同时，由于无法跟踪每个员工究竟使用哪些信息，事先无法做到有效地威慑和防范.而就算事后通过其它途径得知时，以往没有证据而无法举证.这些都严重地影响了企业地文档来自于网络搜索正常运营，因此需要在交换机中加强安全模块和安全策略.6、高投资回报地网络实用性与先进性并举地高投资回报网络市场地竞争日趋激烈，用户将越来越注重网络投资地实效性，并根据企业现在和未来地实际业务需求渐进投入，建设高投资回报地网络.文档来自于网络搜索1.2公司规划分析1．构造一个既能覆盖本地又能与外界进行网络互通、共享信息、展示企业地计算机企业网.2．选用技术先进、具有容错能力地网络产品.3．具有较好地可扩展性，为今后地网络扩容作好准备.4．采用OA办公，做到集数据、图像、声音三位一体，提高企业管理效率、降低企业信息传递成本5．整个公司计划采用1000M光纤接入到运营商提供地Internet.6．设备选型上必须在技术上具有先进性，通用性，且必须便于管理，维护.应具备未来良好地可扩展性，可升级性，保护公司地投资.设备要在满足该项目地功能和性能上还具有良好地性价比.设备在选型上要是拥有足够实力和市场份额地主流产品，同时也要有好地售后服务.文档来自于网络搜索所以，为了能满足现在地需求，同时又能方便未来规模地扩展和网络地升级.本网络应采用现在较新地网络技术.外联部和行政大楼需要较高地网络通信质量，所以必须采用较好地服务器和较高地带宽.宿舍楼为一般用户使用，所以没必要要求太高地网络.本公司还设置wlan无线局域网络，以方便使用移动网络设备.文档来自于网络搜索根据公司建筑分布情况，设置地网络分布点如下：本企业共有宿舍楼两栋，食堂一个，生产车间两个，行政大楼一栋，外联部大楼一栋，绿化带三个.1、宿舍，宿舍是供职工住宿休息地地方，需有要网络地接入，连网方式是经过本公司内部局域接入外网.每栋有50间宿舍，每间宿舍要连接一个网络接入点，共100个接入点.文档来自于网络搜索2、两个工作车间，每个工作车间20个网络接入点，共40个网络接入点.3、行政办公楼，共20台电脑，分散分布.4、外联部大楼，共有30个网络接入点，有10个无线网接入点.5、技术部，20台电脑接入网络.6、仓库，5台电脑接入网络.7、食堂3个网络接入点.8、绿化带，分别有10个无线网络接入点.大楼信息点宿舍100个信息点车间1 20个信息点车间2 20个信息点外联部30个信息点10个无线接入点行政楼20个信息点5个无线接入点技术部20个信息点仓库5个信息点食堂3个信息点。

引言概述：企业局域网（LocalAreaNetwork，LAN）是现代企业通信和信息技术的关键基础设施之一。

本文将从五个大点出发，详细讨论企业局域网的设计报告。

正文内容：一、架构设计1.1网络拓扑结构选择：根据企业规模和要求，选择合适的网络拓扑结构，如星型、总线型、环状等，并解释其优缺点。

1.2子网划分：根据企业内部部门和需求，合理划分子网，以提高网络性能和安全性。

1.3网络设备选择：选择合适的网络设备，包括交换机、路由器、防火墙等，以满足企业需求。

二、网络安全设计2.1访问控制策略：设计合理的访问控制策略，包括网络访问控制列表（ACL）和虚拟专用网（VPN）等，以保护企业内部网络安全。

2.2防火墙配置：配置防火墙，进行流量过滤和安全审计，以防范网络攻击和非法访问。

2.3安全认证：采用身份验证和加密技术，确保企业内部数据的机密性和完整性。

三、网络性能优化3.1带宽管理：进行带宽管理，设置带宽限制和优先级策略，以保证企业核心应用的正常运行。

3.2负载均衡：采用负载均衡技术，均衡网络流量和服务请求，提高系统性能和可用性。

3.3优化网络协议：对网络协议进行优化配置，如帧中继、端口聚合等，以提供更高的数据传输效率。

四、网络监控与管理4.1网络设备监控：配置网络设备的监控系统，实时监测设备状态和性能，及时发现并解决故障。

4.2流量监控：使用流量监控工具，统计网络流量和使用情况，为网络规划和优化提供数据支持。

4.3安全审计与日志管理：建立安全审计和日志管理系统，对网络操作进行审计和记录，以便后续分析和追溯。

五、容灾与备份5.1数据备份与恢复：定期对企业重要数据进行备份，并建立恢复机制，以应对数据丢失和灾难恢复需求。

5.2网络设备冗余：采用冗余设计，如热备份、冗余链路等，提高网络设备的可用性和可靠性。

5.3容灾测试与演练：定期进行容灾测试和演练，检验容灾方案的有效性和可靠性。

总结：本报告详细阐述了企业局域网的设计要点，包括架构设计、网络安全、性能优化、网络监控与管理以及容灾与备份。

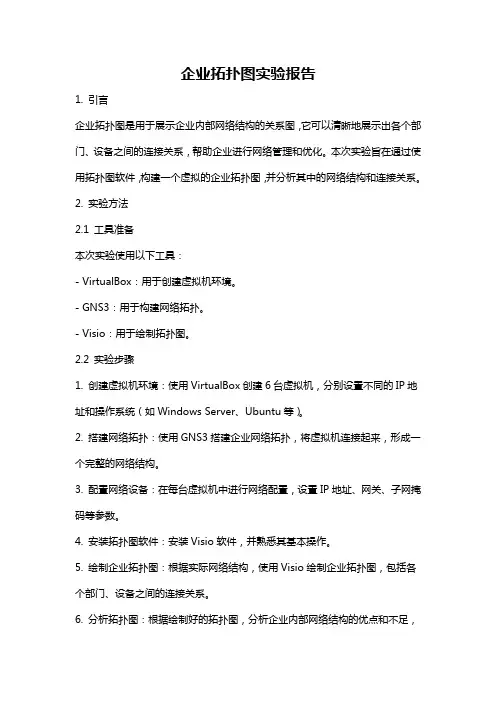

企业拓扑图实验报告1. 引言企业拓扑图是用于展示企业内部网络结构的关系图，它可以清晰地展示出各个部门、设备之间的连接关系，帮助企业进行网络管理和优化。

本次实验旨在通过使用拓扑图软件，构建一个虚拟的企业拓扑图，并分析其中的网络结构和连接关系。

2. 实验方法2.1 工具准备本次实验使用以下工具：- VirtualBox：用于创建虚拟机环境。

- GNS3：用于构建网络拓扑。

- Visio：用于绘制拓扑图。

2.2 实验步骤1. 创建虚拟机环境：使用VirtualBox创建6台虚拟机，分别设置不同的IP地址和操作系统（如Windows Server、Ubuntu等）。

2. 搭建网络拓扑：使用GNS3搭建企业网络拓扑，将虚拟机连接起来，形成一个完整的网络结构。

3. 配置网络设备：在每台虚拟机中进行网络配置，设置IP地址、网关、子网掩码等参数。

4. 安装拓扑图软件：安装Visio软件，并熟悉其基本操作。

5. 绘制企业拓扑图：根据实际网络结构，使用Visio绘制企业拓扑图，包括各个部门、设备之间的连接关系。

6. 分析拓扑图：根据绘制好的拓扑图，分析企业内部网络结构的优点和不足，思考如何进行优化和改进。

3. 实验结果与分析通过以上步骤，我们成功地创建了一个虚拟的企业拓扑图，并使用Visio绘制了相应的拓扑图。

根据实验结果和拓扑图，我们可以得出以下分析结果和总结：1. 网络结构清晰：通过拓扑图，我们清晰地展示了企业内部各个部门、设备之间的连接关系，方便管理员进行网络管理和维护。

2. 便于故障排查：拓扑图展示了各个设备之间的物理连接，当出现网络故障时，管理员可以快速定位故障点，并进行相应的维修和修复。

3. 安全性可以改进：通过拓扑图，我们发现某些部门之间的连接过于紧密，在网络安全性方面存在一些隐患。

建议在设计网络拓扑时，合理规划部门之间的连接，加强网络安全防护措施。

4. 可扩展性考虑不足：拓扑图显示了企业当前的网络结构，但并没有考虑到未来的扩展需求。

公司网络规划设计方案公司网络规划设计方案一、规划设计目标1. 提供高速稳定的网络连接，满足员工日常办公和网络通信需求。

2. 提供安全的网络环境，保护公司数据免受外部攻击和恶意软件侵害。

3. 支持公司未来扩张和业务发展的需求。

二、网络拓扑结构1. 采用三层网络结构，包括边缘层、分布层和核心层。

2. 边缘层设备包括交换机和无线接入点，用于连接用户设备和提供局域网内的网络服务。

3. 分布层设备包括多层交换机和路由器，用于实现不同局域网之间的互联和数据转发。

4. 核心层设备包括高速交换机和防火墙，用于实现网络的聚合和安全保护。

三、网络地址规划1. 采用IPv4地址方案，为公司内网分配私有IP地址段。

2. 划分不同子网，按部门或功能进行划分，提高网络管理和安全性能。

3. 为终端设备和服务器分配固定IP地址，方便管理和配置。

四、网络设备选型1. 边缘层交换机选用具备PoE功能的企业级交换机，支持多种接入方式和千兆传输速率。

2. 分布层交换机选用具备多个千兆物理接口和路由功能的多层交换机，支持VLAN和QoS功能。

3. 核心层交换机选用高速交换机，支持堆叠和链路聚合，提供高速数据传输和交换容量。

4. 防火墙选用具备高性能和丰富的安全功能的设备，如入侵检测和防御、流量监测和过滤等。

五、无线网络覆盖1. 在办公区域和公共区域设置多个无线接入点，提供无线网络覆盖。

2. 采用WPA2-PSK或WPA2-Enterprise加密方式，保护无线网络安全。

3. 设置访客网络和员工网络隔离，避免访客网络对内部网络造成安全威胁。

六、数据安全保护1. 在边缘层、分布层和核心层设置访问控制列表（ACL），控制数据流量的进出。

2. 配置虚拟专用网络（VPN），提供员工远程访问公司网络的安全通道。

3. 部署入侵检测系统（IDS）和入侵防御系统（IPS），实时监测和阻止网络入侵。

4. 定期更新设备和服务器的操作系统和应用程序，及时修补安全漏洞。

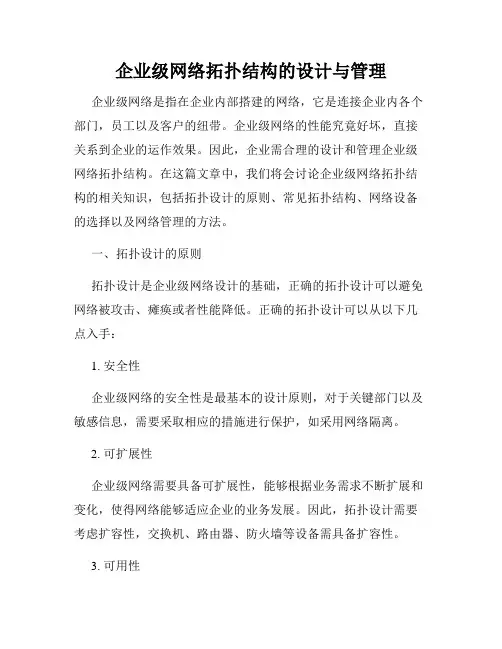

企业级网络拓扑结构的设计与管理企业级网络是指在企业内部搭建的网络，它是连接企业内各个部门，员工以及客户的纽带。

企业级网络的性能究竟好坏，直接关系到企业的运作效果。

因此，企业需合理的设计和管理企业级网络拓扑结构。

在这篇文章中，我们将会讨论企业级网络拓扑结构的相关知识，包括拓扑设计的原则、常见拓扑结构、网络设备的选择以及网络管理的方法。

一、拓扑设计的原则拓扑设计是企业级网络设计的基础，正确的拓扑设计可以避免网络被攻击、瘫痪或者性能降低。

正确的拓扑设计可以从以下几点入手：1. 安全性企业级网络的安全性是最基本的设计原则，对于关键部门以及敏感信息，需要采取相应的措施进行保护，如采用网络隔离。

2. 可扩展性企业级网络需要具备可扩展性，能够根据业务需求不断扩展和变化，使得网络能够适应企业的业务发展。

因此，拓扑设计需要考虑扩容性，交换机、路由器、防火墙等设备需具备扩容性。

3. 可用性企业级网络的重要性不言而喻，因此其可用性是拓扑设计的重要指标之一。

在设计过程中，需要避免单点故障，确保网络的高可用性和稳定性。

4. 性能企业级网络的性能是影响业务效率和用户体验的关键指标。

在拓扑结构设计中，需要根据网络负载和业务需求合理分配网络带宽，以满足用户对网络性能的需求。

二、常见拓扑结构1. 星型拓扑星型拓扑指的是以中心节点为核心，周围有多个子节点的拓扑结构，这种拓扑结构需要一个中心节点将所有节点连接在一起。

星型拓扑结构配置简单，易于维护和管理，而且能够满足较高的安全性需求，但是过于依赖中心节点，因此当中心节点出现故障时，整个网络无法正常运行。

2. 总线型拓扑总线型拓扑指的是所有节点都连接到一条总线上，总线由多个中继器组成。

这种拓扑结构配置简单，成本低，但是如果任何一个节点故障，都会影响整个网络的正常运行，因此可用性较低，不适用于大规模网络环境。

3. 环型拓扑环型拓扑指的是节点以环的形式相互连接，每个节点只连接两个节点，一个左侧节点和一个右侧节点。

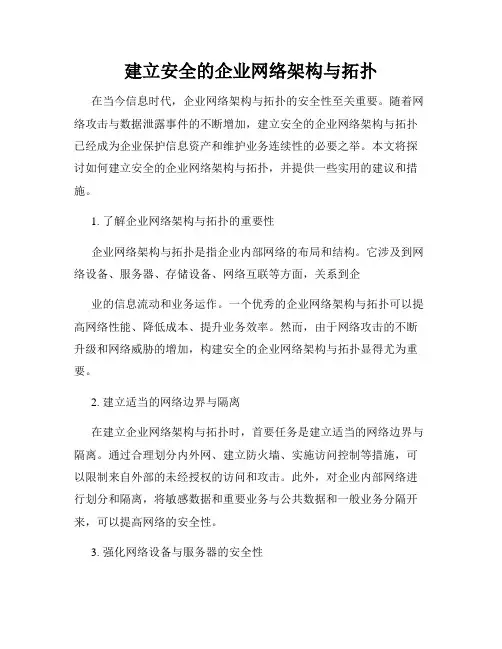

建立安全的企业网络架构与拓扑在当今信息时代，企业网络架构与拓扑的安全性至关重要。

随着网络攻击与数据泄露事件的不断增加，建立安全的企业网络架构与拓扑已经成为企业保护信息资产和维护业务连续性的必要之举。

本文将探讨如何建立安全的企业网络架构与拓扑，并提供一些实用的建议和措施。

1. 了解企业网络架构与拓扑的重要性企业网络架构与拓扑是指企业内部网络的布局和结构。

它涉及到网络设备、服务器、存储设备、网络互联等方面，关系到企业的信息流动和业务运作。

一个优秀的企业网络架构与拓扑可以提高网络性能、降低成本、提升业务效率。

然而，由于网络攻击的不断升级和网络威胁的增加，构建安全的企业网络架构与拓扑显得尤为重要。

2. 建立适当的网络边界与隔离在建立企业网络架构与拓扑时，首要任务是建立适当的网络边界与隔离。

通过合理划分内外网、建立防火墙、实施访问控制等措施，可以限制来自外部的未经授权的访问和攻击。

此外，对企业内部网络进行划分和隔离，将敏感数据和重要业务与公共数据和一般业务分隔开来，可以提高网络的安全性。

3. 强化网络设备与服务器的安全性企业网络架构与拓扑中的网络设备和服务器是网络安全的重要组成部分。

为了保护网络设备和服务器不受攻击和入侵，可以采取一些安全措施。

例如，定期更新设备和服务器的操作系统和应用程序补丁，禁用不必要的服务和端口，配置强密码和访问控制，实施防病毒和防恶意软件等措施。

4. 加强网络流量监控与安全审计建立安全的企业网络架构与拓扑需要对网络流量进行实时监控和安全审计。

通过使用网络流量监控工具和安全审计系统，可以实时监控网络流量、检测和阻止恶意行为、追踪攻击来源，并及时采取应对措施。

此外，安全审计还可以记录网络事件和安全事件，用于事后的调查和分析，提高企业对网络安全威胁的应对能力。

5. 提高员工网络安全意识与培训企业网络架构与拓扑的安全性不仅仅依赖于技术手段，员工的网络安全意识和素养也非常重要。

因此，企业应该定期开展网络安全意识培训，提高员工对网络威胁和风险的认识，加强密码安全、网络使用规范等方面的培训。
