ORP测量探头接线方式及操作

NBI水质ORP（氧化还原电位）传感器用户手册深圳市农博创新科技有限公司使用前须知•使用前请仔细阅读本说明书，因不遵守本说明书的操作规程及注意事项而造成产品损坏或失效的，农博创新将视情况不提供保修服务。

•使用前请检查包装是否完好，若发现产品有损坏，请将损坏货品与包装物一并寄回农博创新。

•因产品功能、性能的持续改进和优化，如有参数变动，恕不另行通知。

1.概述1.1功能及应用介绍农博创新水质ORP（氧化还原电位）传感器是一款用于水质氧化还原电位监测的传感器，可准确测量微生物、鱼虾类、水草类等多种环境下淡水或海水水体的氧化还原性。

配合农博创1.2.2尺寸1.2.3各部位说明保护帽探头传感器接头2.使用方法2.1安装方式水质ORP传感器采用沉入式安装，详细的信息请参见Watcher Pro2(Aqua)无线水质监测产品用户手册。

3.维护3.1贮存水质ORP传感器使用完毕后需要长时间贮存时，应先将水质ORP传感器冲洗干净，然后插入加有 3.5mol/L氯化钾溶液的保护帽，或者可将水质ORP传感器浸没到氯化钾溶液（浓度4.注意事项1请勿将传感器置于水流较快的地方，会导致污染物堆积过快。

2请勿用硬物（手指，金属等）接触水质ORP传感器探头，否则会导致传感器探头表面产生划痕。

3定期清洗检查传感器探头，避免被污染。

6.联系我们深圳市农博创新科技有限公司地址：中国广东省深圳市南山区讯美科技广场2座7楼709官网：联系电话：400-015-1568邮箱：**********************保修条例1.本产品保修期为半年。

从发货之日起六个月内，本产品保修期内按说明书正常使用的状况下产生的故障，予以免费维修。

2.属于以下情况之一不属于免费保修范围，农博创新提供有偿服务，敬请留意：(1)超过保修有效期；(2)未按产品说明书的要求使用、安装而造成的损坏；(3)由非农博创新授权维修服务者拆修造成的损坏；(4)因用户使用不当而造成的产品损坏，如摔坏、机械破坏等；(5)因不可抗力（如火灾、地震、台风等）造成的损坏；(6)其他非产品本身设计、技术、制造、质量等问题而导致的故障或损坏。

O R P测量探头接线方式及操作一、ORP测量探头接线方式温度传感器为Pt1000连接使用具有溶液地的pH电极进行ORP测量(电极型号例如：InPro 3250SG, InPro4800SG)。

T1/T2 = 2线制温度传感器接线T3 = 温度传感器线电阻补偿（3线制）注意：须短接第3，第4引脚1 –玻璃电极2 – -3 –参比电极4 –线缆屏蔽/地5 – -6 –温度传感器7 –温度传感器线电阻补偿8 –温度传感器9 – +5V输出二、M300 ORP测量设置1、先把通道设置好channel setup，四个通道a.b.c.d，a选择V 电压显示即ORP显示。

2、设置输出通道Analog outputs , Analog 1选择通道a,并设置测量范围（要与DCS对应）3、诊断，选择查看Analog outputs , Analog 1输出电流是否正确。

配置(路径：Menu/Configure)C onfigur eM easur ement A nalog O utputs Set Points A lar m/C lean Display H old O utputsC hannel Setup T emper atur e Sour cepHSet A ver aging M easur ement R esolution BacklightName8.1退出配置模式Menu Cal 式，原有的设定值仍然有效。

8.2进入配置模式Menu Info“Configure”Enter8.3测量(路径：Menu/Configure/Measurement)选择“Measurement’”Enter菜单：Channel Setup(测量通道设定)、Temperature(温度源)、pH和Set Averaging(设置滤波)。

8.3.1测量通道设定选择“Channel Setup”Enter设置a、b、c、d Enter c和d的设置。

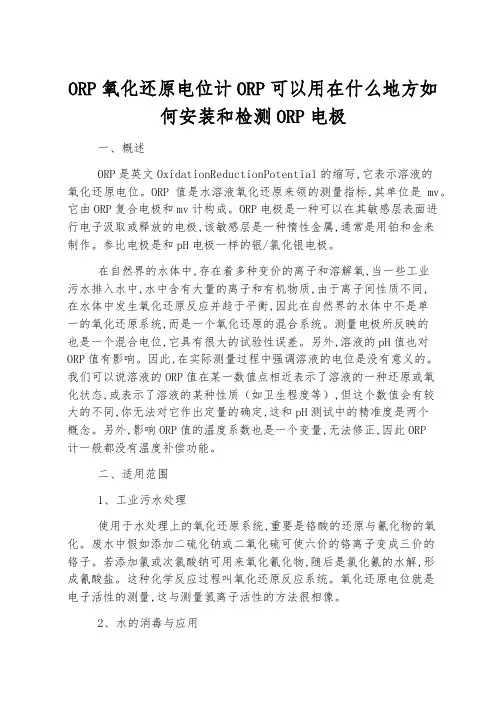

ORP氧化还原电位计ORP可以用在什么地方如何安装和检测ORP电极一、概述ORP是英文OxidationReductionPotential的缩写,它表示溶液的氧化还原电位。

ORP值是水溶液氧化还原来领的测量指标,其单位是mv。

它由ORP复合电极和mv计构成。

ORP电极是一种可以在其敏感层表面进行电子汲取或释放的电极,该敏感层是一种惰性金属,通常是用铂和金来制作。

参比电极是和pH电极一样的银/氯化银电极。

在自然界的水体中,存在着多种变价的离子和溶解氧,当一些工业污水排入水中,水中含有大量的离子和有机物质,由于离子间性质不同,在水体中发生氧化还原反应并趋于平衡,因此在自然界的水体中不是单一的氧化还原系统,而是一个氧化还原的混合系统。

测量电极所反映的也是一个混合电位,它具有很大的试验性误差。

另外,溶液的pH值也对ORP值有影响。

因此,在实际测量过程中强调溶液的电位是没有意义的。

我们可以说溶液的ORP值在某一数值点相近表示了溶液的一种还原或氧化状态,或表示了溶液的某种性质（如卫生程度等）,但这个数值会有较大的不同,你无法对它作出定量的确定,这和pH测试中的精准度是两个概念。

另外,影响ORP值的温度系数也是一个变量,无法修正,因此ORP计一般都没有温度补偿功能。

二、适用范围1、工业污水处理使用于水处理上的氧化还原系统,重要是铬酸的还原与氰化物的氧化。

废水中假如添加二硫化钠或二氧化硫可使六价的铬离子变成三价的铬子。

若添加氯或次氯酸钠可用来氧化氰化物,随后是氯化氰的水解,形成氰酸盐。

这种化学反应过程叫氧化还原反应系统。

氧化还原电位就是电子活性的测量,这与测量氢离子活性的方法很相像。

2、水的消毒与应用氧化还原电极能衡量对游泳池水、矿泉水及自来水的消毒效果。

由于水中大肠菌的杀菌效果受到氧化还原电位影响,所以氧化还原电位是水质的牢靠指标。

假如池水和矿泉水中的氧化还原电位值等于或高于650mv,则表示其中的含菌量是可以接受的。

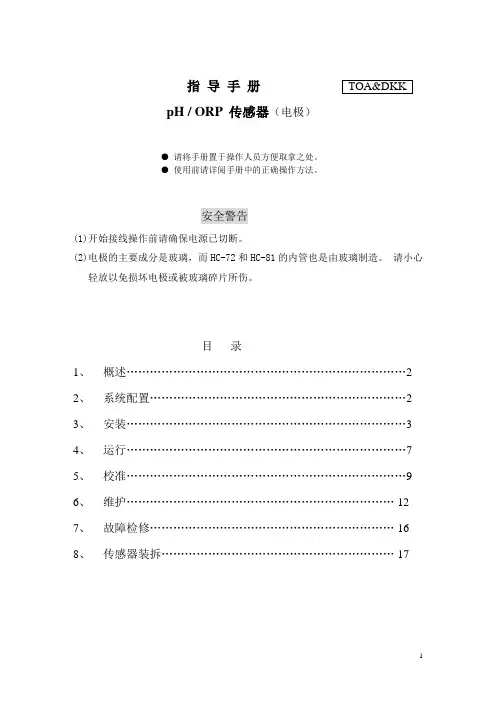

指导手册pH / ORP 传感器（电极）●请将手册置于操作人员方便取拿之处。

●使用前请详阅手册中的正确操作方法。

安全警告(1)开始接线操作前请确保电源已切断。

(2)电极的主要成分是玻璃，而HC-72和HC-81的内管也是由玻璃制造。

请小心轻放以免损坏电极或被玻璃碎片所伤。

目录1、概述 (2)2、系统配置 (2)3、安装 (3)4、运行 (7)5、校准 (9)6、维护 (12)7、故障检修 (16)8、传感器装拆 (17)pH变送器和ORP 变送器是分别用来测量液体的pH值和氧化还原电位的。

这本指导手册对测量系统的表述是建立在pH检测计和ORP 检测计的传感器之上的。

至于变送器的调整，请根据不同型号查阅另外提供的指导手册。

另外，传感器上配备一清洗系统，关于清洗系统细目请参照另外单独准备的指导手册。

pH/ORP测量系统的基本组成是一个传感器和一台变送器。

在某些情况下还加入记录仪。

当变送器位于离测量点较远的位置时,在测量点附近安置一个接线盒并用延长电缆把接线盒和变送器连接起来，如下图所示。

3页图：pH/ORP测量系统图例(1)电极通常，复合式电极是由一个玻璃电极，一个叁考电极和一温度补偿元件组成的一个单一体。

而传统的非复合式电极，3个电极被分别安装在传统的电极夹具中并各自独立工作。

电极导线直接连接变送器或接线盒。

(2)电极支架电极支架要能够把电极安全地固定在样品中以便于电极的测量。

至于电极支架的类型，目前广泛运用的是浸入式和流通式两种。

前者是安装在暴露在空气中的水槽的液面上；而后者是被装在流动样品的的管道中。

电极支架跟电极合起来称为感应器。

(3)接线盒连接延长电缆和电极导线需要有一个具有高绝缘端子板的接线盒。

(4)延长电缆连接接线盒和变送器需要具有高绝缘性的延长电缆。

3.1 传感器的安装(1) 安装位置的选择安装位置的选择应考虑以下条件：(a) 必须便于操作和维护, 尤其要保证维修所需的充足空间。

(b) 应避免机器振动, 远离会产生电磁波感应干扰的电子设备及快速转动的设备。

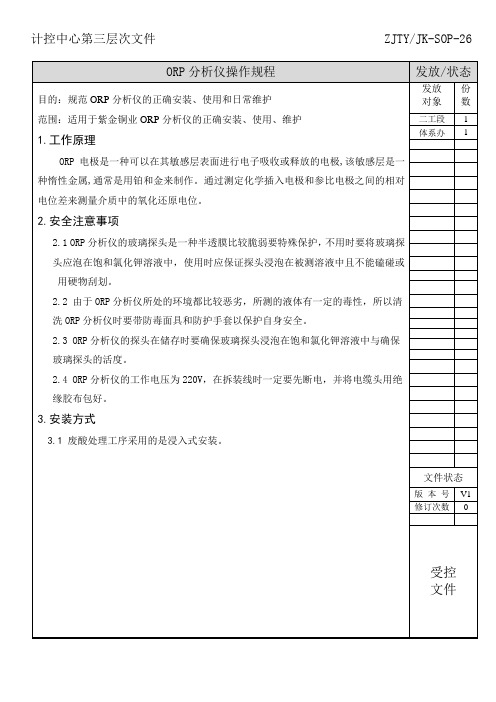

4.拆卸（更换）步骤和注意事项4.1 先与生产人员协商将自动控制回路切换到手动状态。

4.2 切断供电电源。

4.3 将故障的ORP分析仪拆下更换新ORP分析仪。

4.4 将故障的ORP分析仪贴上标签写明故障状态。

5.接线（上电）方法5.1 ORP分析仪接线方式为四线式，供电电源220V，输出电流4～20mA。

5.2 接线图：6.2 菜单树的操作通过键，键，键，进入所需的主菜单。

使用键或者键，操作所选择的菜单。

若需退至上一菜单页，可将移动光标至显示屏右下角“↑”处，按键。

同时按下和，退出回到测量模式中。

回车使用键，确认操作或选择。

菜单按键，进入主菜单。

校准模式按键，进入校准模式。

信息模式按键，进入信息模式。

文本输入区的操作在显示屏文本输入区内，使用键向右移动光标，或者使用键向左移动光输入数值，选择选项使用键增大数值，或者使用键减小数值。

也可使用该两个键上下移动选择要选择的项。

注意：一些显示屏需要在相同文本输入区输入多个数值。

（例如：设置多个设定点。

）使用键或键选择输入位，键或键选择选项或增减数值，确保在进入下级菜单前完成所有的设置。

如果显示屏在右下角显示“↑”，那么可以使用键或键移动光标至该处。

按键，将退至上一屏。

这个选项非常实用，可直接退至上一屏，不需要退出至测量模式再重新进入菜单。

Quick Setup并跳跃着，按键进入并跳跃着（此时按或键看改变查看参数），按，此时按或键可修改量范围位数上的值按min=-100mv，max=100mv。

并跳跃着，按或键直到显示按子菜单，按或键直到显示子菜单，按键显示Aout （输出电流将其设置为此时按或键可修改量范围位数上的值按Aout Range-4投用（停用）方法在测量模式下，按键，进入校准模式。

选择值，待读数稳定后，按。

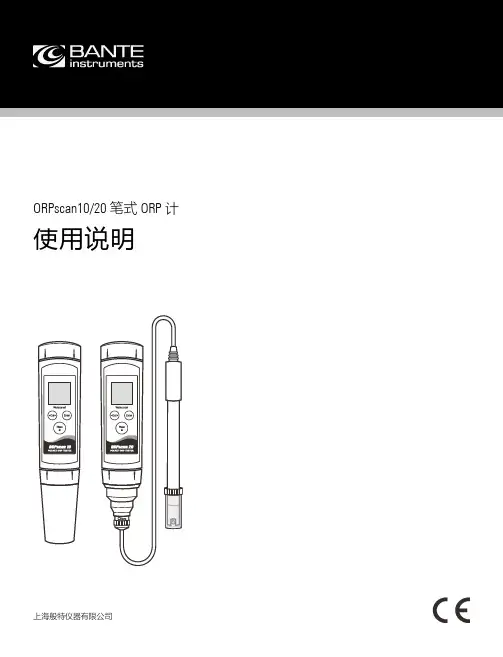

ORPscan10/20笔式ORP 计使用说明上海般特仪器有限公司1 I综述感谢您选择般特仪器的ORPscan 系列笔式ORP 计。

这本用户手册循序渐进地描述了测量仪的各项功能与特征。

使用前，请仔细阅读。

安装电池 1. 拧下测量仪前端的电极固定圈，取下电极（或BNC 连接器）。

2. 将2节AAA 电池插入电池仓，注意极性。

3. 对准插槽，将电极（或BNC 连接器）缓慢推入主机，顺时 针拧入电极固定圈直至锁紧。

按键 按键 功能 • 开关测量仪 • 锁定或解锁测量 • 退出校准、设置并且返回测量 • 开始校准 • 按住键进入设置菜单• 选择一个选项• 确认校准、设置或显示的选项 显示 图标 描述MEAS 表示正在测量CAL 表示正在校准SETUP 表示正在设置选项或数值使用前ORPscan10取下电极保护帽（与半透明盖），如果一些盐晶体沉积在电极壁，用自来水冲洗以清除沉积物。

如果铂金传感器已干燥，将电极浸入电极浸泡液约30分钟。

ORPscan20取出携带箱内的ORP 电极，将BNC 连接器插入测量仪的连接器座，顺时针旋转并锁紧。

开关测量仪• 按住Meas 键约5秒开机。

• 按住Meas 键关机。

如果8分钟内无按键操作，测量仪将自动关机以节省电能。

电极浸泡液I 2设置菜单ORPscan 系列笔式ORP 计内含一个简洁的设置菜单用于自定义功能选项以满足使用偏好，下表描述了各菜单项的功能。

菜单项 选项与描述 自动锁定 设置是否自动判别并锁定测量终点。

启用禁用（默认） 自动关机 设置8分钟内无按键操作是否自动关机。

启用（默认） 禁用重置测量仪 设置是否删除校准数据并且恢复测量仪至工厂默认设置。

注意，一旦启用，测量仪必须重新校准。

启用禁用（默认） 设置默认选项 1. 在测量模式，按住Cal 键进入设置菜单。

2. 如有需要，再次按Cal 键选择一个选项。

3. 按Enter 键保存当前选项，屏幕显示下一个菜单项。

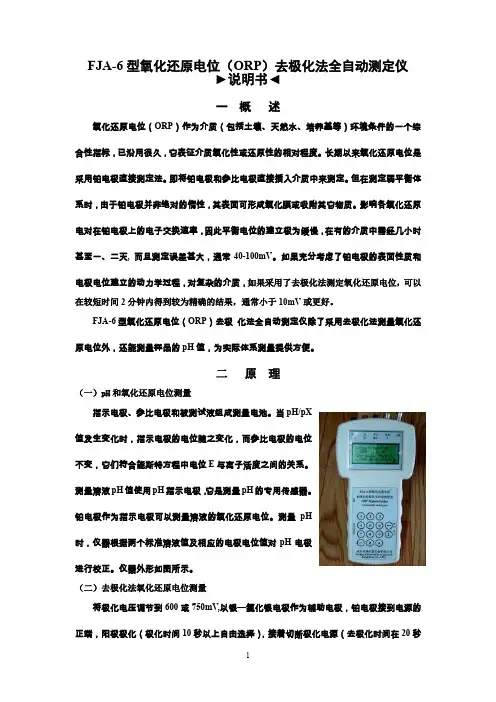

FJA-6型氧化还原电位（ORP）去极化法全自动测定仪►说明书◄一概述氧化还原电位（ORP）作为介质（包括土壤、天然水、培养基等）环境条件的一个综合性指标，已沿用很久，它表征介质氧化性或还原性的相对程度。

长期以来氧化还原电位是采用铂电极直接测定法。

即将铂电极和参比电极直接插入介质中来测定。

但在测定弱平衡体系时，由于铂电极并非绝对的惰性，其表面可形成氧化膜或吸附其它物质。

影响各氧化还原电对在铂电极上的电子交换速率，因此平衡电位的建立极为缓慢，在有的介质中需经几小时甚至一、二天, 而且测定误差甚大，通常40-100mV。

如果充分考虑了铂电极的表面性质和电极电位建立的动力学过程，对复杂的介质，如果采用了去极化法测定氧化还原电位，可以在较短时间2分钟内得到较为精确的结果，通常小于10mV或更好。

FJA-6型氧化还原电位（ORP）去极化法全自动测定仪除了采用去极化法测量氧化还原电位外，还能测量样品的pH值，为实际体系测量提供方便。

二原理（一）pH和氧化还原电位测量指示电极、参比电极和被测试液组成测量电池。

当pH/pX值发生变化时，指示电极的电位随之变化，而参比电极的电位不变，它们符合能斯特方程中电位E与离子活度之间的关系。

测量溶液pH值使用pH指示电极，它是测量pH的专用传感器。

铂电极作为指示电极可以测量溶液的氧化还原电位。

测量pH时，仪器根据两个标准溶液值及相应的电极电位值对pH电极进行校正。

仪器外形如图所示。

（二）去极化法氧化还原电位测量将极化电压调节到600或750mV,以银—氯化银电极作为辅助电极，铂电极接到电源的正端，阳极极化（极化时间10秒以上自由选择），接着切断极化电源（去极化时间在20秒以上自由选择），去极化时监测铂电极的电位（对甘汞电极）。

内电极电位E（毫伏）和去极化时间的对数logt之间存在直线关系。

以相同的方法进行阴极极化和随后的去极化监测。

阳极去极化曲线与阴极去极化曲线的延长线的交点相当于平衡电位。

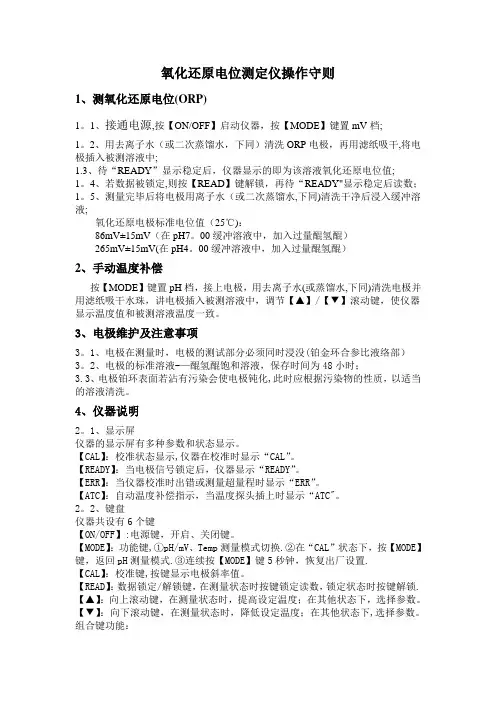

氧化还原电位测定仪操作守则1、测氧化还原电位(ORP)1。

1、接通电源,按【ON/OFF】启动仪器，按【MODE】键置mV档;1。

2、用去离子水（或二次蒸馏水，下同）清洗ORP电极，再用滤纸吸干,将电极插入被测溶液中;1.3、待“READY”显示稳定后，仪器显示的即为该溶液氧化还原电位值;1。

4、若数据被锁定,则按【READ】键解锁，再待“READY"显示稳定后读数；1。

5、测量完毕后将电极用离子水（或二次蒸馏水,下同)清洗干净后浸入缓冲溶液;氧化还原电极标准电位值（25℃)：86mV±15mV（在pH7。

00缓冲溶液中，加入过量醌氢醌）265mV±15mV(在pH4。

00缓冲溶液中，加入过量醌氢醌）2、手动温度补偿按【MODE】键置pH档，接上电极，用去离子水(或蒸馏水,下同)清洗电极并用滤纸吸干水珠，讲电极插入被测溶液中，调节【▲】/【▼】滚动键，使仪器显示温度值和被测溶液温度一致。

3、电极维护及注意事项3。

1、电极在测量时，电极的测试部分必须同时浸没(铂金环合参比液络部）3。

2、电极的标准溶液-—醌氢醌饱和溶液，保存时间为48小时；3.3、电极铂环表面若沾有污染会使电极钝化,此时应根据污染物的性质，以适当的溶液清洗。

4、仪器说明2。

1、显示屏仪器的显示屏有多种参数和状态显示。

【CAL】：校准状态显示,仪器在校准时显示“CAL”。

【READY】：当电极信号锁定后，仪器显示“READY”。

【ERR】：当仪器校准时出错或测量超量程时显示“ERR”。

【ATC】：自动温度补偿指示，当温度探头插上时显示“ATC"。

2。

2、键盘仪器共设有6个键【ON/OFF】:电源键，开启、关闭键。

【MODE】：功能键,①pH/mV、Temp测量模式切换.②在“CAL”状态下，按【MODE】键，返回pH测量模式.③连续按【MODE】键5秒钟，恢复出厂设置. 【CAL】：校准键,按键显示电极斜率值。

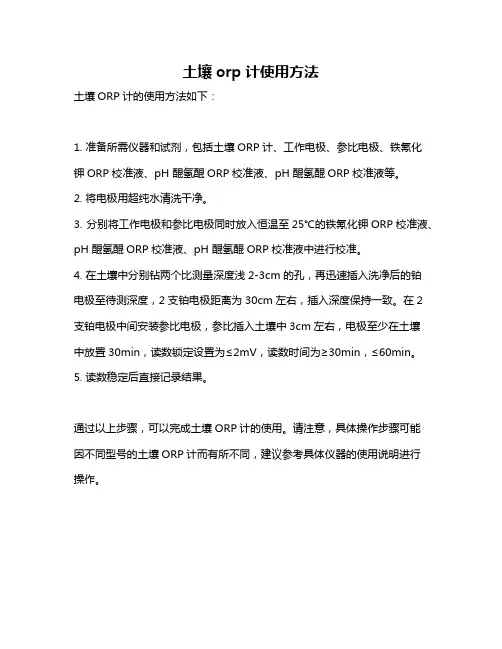

土壤orp计使用方法
土壤ORP计的使用方法如下：
1. 准备所需仪器和试剂，包括土壤ORP计、工作电极、参比电极、铁氰化
钾ORP校准液、pH 醌氢醌ORP校准液、pH 醌氢醌ORP校准液等。

2. 将电极用超纯水清洗干净。

3. 分别将工作电极和参比电极同时放入恒温至25℃的铁氰化钾ORP校准液、pH 醌氢醌ORP校准液、pH 醌氢醌ORP校准液中进行校准。

4. 在土壤中分别钻两个比测量深度浅2-3cm的孔，再迅速插入洗净后的铂
电极至待测深度，2支铂电极距离为30cm左右，插入深度保持一致。

在2支铂电极中间安装参比电极，参比插入土壤中3cm左右，电极至少在土壤
中放置30min，读数锁定设置为≤2mV，读数时间为≥30min，≤60min。

5. 读数稳定后直接记录结果。

通过以上步骤，可以完成土壤ORP计的使用。

请注意，具体操作步骤可能
因不同型号的土壤ORP计而有所不同，建议参考具体仪器的使用说明进行
操作。

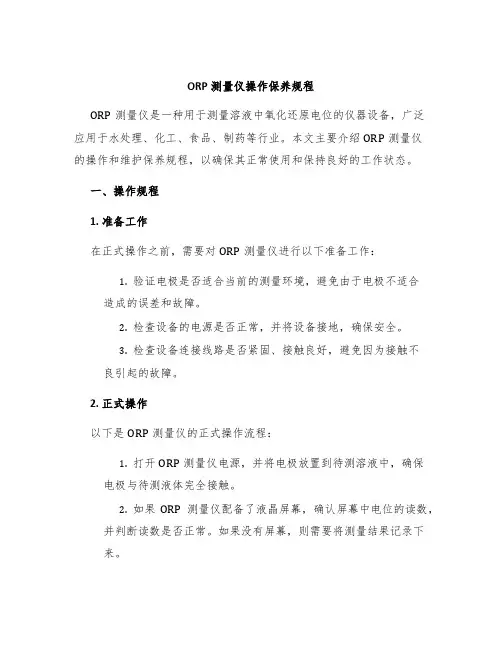

ORP测量仪操作保养规程ORP测量仪是一种用于测量溶液中氧化还原电位的仪器设备，广泛应用于水处理、化工、食品、制药等行业。

本文主要介绍ORP测量仪的操作和维护保养规程，以确保其正常使用和保持良好的工作状态。

一、操作规程1. 准备工作在正式操作之前，需要对ORP测量仪进行以下准备工作：1.验证电极是否适合当前的测量环境，避免由于电极不适合造成的误差和故障。

2.检查设备的电源是否正常，并将设备接地，确保安全。

3.检查设备连接线路是否紧固、接触良好，避免因为接触不良引起的故障。

2. 正式操作以下是ORP测量仪的正式操作流程：1.打开ORP测量仪电源，并将电极放置到待测溶液中，确保电极与待测液体完全接触。

2.如果ORP测量仪配备了液晶屏幕，确认屏幕中电位的读数，并判断读数是否正常。

如果没有屏幕，则需要将测量结果记录下来。

3.如果需要取样，要注意先将取样瓶消毒，且在取样前要用清水冲洗掉外部的污垢、沉淀和食品残留物等。

4.在操作过程中需要耐心等待电极稳定并记录测量数据，不要对电极进行过度的移动或互换，以免影响准确性。

3. 操作注意事项1.电极不能长时间暴露在空气中，应该尽快清洗和存放。

2.电极不能碰倒、扭曲或弯曲。

3.操作时需要使用纯净水洗涤电极，不使用偏高或偏低的水质进行清洗。

4.如果非常时期需要采样，要先进行消毒等处理，保证取样可靠性。

二、维护保养规程维护保养是ORP测量仪正常使用的重要保证，以下是ORP测量仪维护保养的规程：1. 定期检查1.定期清洗电极，避免沉淀影响电极准确性。

2.定期校准电极，以保证测量准确度。

3.定期检查连接线路的触点是否紧固、接触良好。

4.定期检查设备的电源模块和电源开关是否正常。

2. 注意事项1.在日常使用过程中，要对电极进行细致的保养和清洗，防止在长时间使用中积累污垢影响精度。

2.遇到非常规使用和暴力破坏情况，要及时安排专业人员进行维修、更换配件等维护工作。

3.在存放时，要避免潮湿、阳光直射和剧烈震动等场所，以保证设备长期使用。

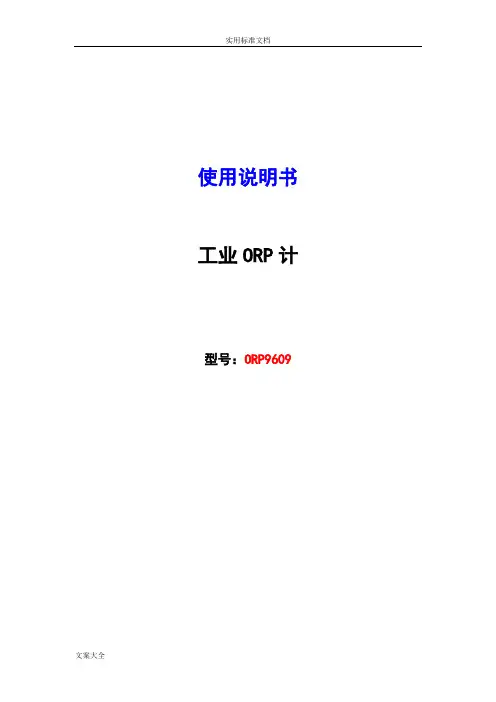

实用标准文档使用说明书工业ORP计型号：ORP9609用户须知●使用时请遵守本说明书之操作规程及注意事项。

●在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。

●执行标定工作之前请将仪器通电预热三十分钟。

●因产品更新换代，本说明书如有变动恕不另行通知。

注意：因ORP电极线为特殊专用线，请勿剪接。

若因剪接造成仪表无法标定等其他问题，生产厂家概不负责。

ORP电极在测量时，应先在正蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分，防止杂质带进被测液中。

电极的1/3应插入被测溶液中。

电极不用时应洗净，插入加有3.5mol氯化钾溶液的保护套，或将电极插进加有3.5mol氯化钾溶液的容器中。

检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。

电极使用时间较长，出现测量误差时，须配合仪表进行标定。

目录1．概述 (3)2．技术性能 (3)3．主要功能配制 (3)5．温度补偿 (3)6．信号输出 (3)7．安装步骤 (4)8．侧面安装示意图 (4)9．后面板接线图 (4)10．前面板说明 (5)11．仪器操作 (6)12. 质量保证 (9)概述ORP计是一种用于测试和控制ORP值的精密仪表。

一个内藏的微型计算机储存、计算和补偿有关测定ORP值的所有参数，诸如ORP值显示、温度显示、时间显示、输出电流显示等等。

内藏的EPROM使仪表能够在AC电源切断或电源线路故障时仍能保存设置的数值。

其他的附加装置和特点，诸如隔离式4～20mA输出电流、易读数的大屏幕多参数同时显示以及30天的数据查询显示功能，操作简化方便，使仪表成为工业测试和控制值的理想仪表。

技术性能1.测量范围：-1000～+1000mV2.分辨率：1mV；3.级别：0.05级4.稳定性：≤2mV/24h5.控制范围：-1000 mV ~+1000mV6.信号输出：４～20mA7.控制接口：ＯＮ／ＯＦＦ继电器接点8.继电器承受负载：ＭＡＸ 220ＶAC/12VDC ２ＡＭＡＸ 125ＶAC/２８VDC ５Ａ9.信号输出负载：≤500Ω10.讯号输入阻抗：≥１×1012Ω主要功能配制具有显示、高低点输出ＯＮ／ＯＦＦ、高低点报警、30天历史数据查询电流输出。

前言在使用本产品前，请详细阅读本说明书，并保存以供参考。

➢在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。

➢请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门或地区客服中心。

➢由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

➢当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。

➢此说明书解释权归本公司所有，说明书更新或修改不另行通知。

目录Contents02 快速安装调试指南03 标准液配置04 产品概述测量原理产品特点05 按键说明06 产品技术参数10 安装注意事项11 变送器安装13 传感器安装16 电气连接18 调试（测量模式）19 调试（设置模式）24 维护（变送器/传感器维护）27 通信协议31 附录快速安装调试指南安装变送器安装：参照说明书（第11页）中变送器的安装示图及安装方式安装。

传感器安装：参照说明书（第13-15页）中传感器安装示图及安装方式安装。

安装方式分别是浸没式、流通式、插入式接线：变送器与传感器的线缆电气连接参照下图上图为壁挂式接线右图为盘装式接线PH标定◆此仪表标定方法参照（第21页）设置模式详解,进入标定菜单--→低点标定菜单。

◆1、将PH电极放入1号标准液（4.01或6.86）中，等待稳定大约10秒后输入此标准液值，按ENTER确认储存。

进入标定菜单--→高点标定.◆2、将PH电极放入2号标准液（9.18或6.86）中，等待稳定后输入此标准液值，按ENTER确认储存。

◆3、系统自动计算参数，如果标定后仍有误差请重新标定。

标准液配置发货时，随机带三包PH标准缓冲液，分别是4.01、6.86、9.18标准缓冲液。

◆PH标准液配置✧ 4.01 PH标准液4.01标准缓冲液放入容器中，兑入500mL纯净水，搅拌均匀后方可使用。

PH/ORP 变送器说明书注意目录●输入输出端子接线 1. 安装前切断电源。

2. 技术性能●认真地遵照说明 3. 电气连接以避免个人伤害。

4. 菜单功能1．安装PROCESSOR PRO变送器有两种安装方式：表盘安装，与传感器一体化安装（通过通用组件）1.1表盘安装表盘安装套件与要安装到表盘的硬件一起提供以保证达到NEMA 4X的密封水平。

1.盘装时，仪表面板之间的距离推荐为一英寸。

2.将垫片装在仪表上，然后装盘。

3.安装架从仪表背部装入，滑动到锁定位置。

4.接线到端子。

5.需要取下仪表时，用带子从前面固定仪表或从背部用手抓住仪表。

不要放开。

压下快速锁定装置，取出仪表。

1.2通用组件（3－8050）1．安装变送器基板。

Gasket: 垫圈 panel：表盘2．接线到端子。

Terminals：端子3．用压旋装置固定，密封出线口。

mounting bracket：安装架quick－clip：快速锁定装置 wires：电线 seal：密封2．技术指标概述兼容电极：＋GF+SIGNET3-2720 pH/ORP前置发大器/电极精确度：±0。

03pH,±2mV ORP 外壳:● 防护等级：NEMA 4X/IP65 ● 壳体材料：PBT ● 显示窗：聚氨酯● 键盘：密封4键硅橡胶 ● 重量：325克 显示：● 2*16LCD● 对比度：用户可选择，5级 ● 刷新周期：1秒环境环境温度：－10到70C(14到158F) 存储温度：－15到8OC(5到176F) 相对湿度：0到95%，无冷凝 标准● CSA,CE,UL● ISO9001标准下制造电气特性传感器输入范围：● PH: 0.00到14.00ph● 温度：3Kbalco, -25到120C(-13到248F)● ORP:-1000到＋2000mV, 隔离（10k 欧姆，I.D. 电阻） 电流输出：● 4到20mA 隔离，完全可调和可反转的 ● 电源：12到24VDC ±5% 稳压 ● 最大闭环阻抗：50欧姆 MAX @12V, 325欧姆 MAX @18V, 600欧姆 MAX @ 24V ● 刷新周期：0.5秒● 精确度：±0.03mA@ 25C,24V集电极开路输出：高，低，可编程脉冲 ● 集电极，隔离，50mA 吸入或源电流，30VDC max 拉入电压表盘安装 现场安装3．电气连接注意：在拆除电线前没有完全打开端子接线夹可能导致仪器的永久损坏。

ORP计安全操作规程ORP计是一种常用的水质检测仪器，广泛应用于环境监测、水处理、生产加工等领域。

为了确保使用过程中的安全可靠，制定本安全操作规程。

一、使用前准备1.规格型号确认：确认使用的ORP计型号、规格，以及检测参数范围。

2.设备检查：检查ORP计仪器本身、检测电极、探头、连接线、电源等设备，确保正常工作。

3.环境准备：选择适当的检测环境，确保温度、湿度、光照等因素符合检测要求。

4.校准操作：ORP计设备在每次使用前都需要进行校准，校准方法和参数应按照生产厂家的说明书进行操作。

二、使用操作要点1.禁止将ORP电极放置在含有有机溶剂、酸碱性过强或过弱的溶液中，避免电极受损导致工作异常。

2.使用时应按照生产厂家的操作说明进行，不可随意更改参数、设置或擅自操作。

3.操作过程中要注意不要将连接电缆扭曲折断，不要拉扯仪器。

4.ORP电极处于感性状态时，不可碰触、敲击或弯曲，以保证电极的稳定性和准确性。

5.在使用不同液体时，需要清洗ORP电极，避免前一次测试留下的污垢影响下一次测试的准确性，严禁将电极浸泡在水中加以处理。

6.ORP电极在使用完毕后，应当先将电极置于清洁的水中，过滤掉可能会对电极产生影响的物质，然后再用纯净水彻底清洗。

7.ORP计使用完毕后，应当及时掉电断开电源，清洁仪器表面，尤其是键盘等部分，以避免积蓄尘垢、缩短仪器寿命。

三、操作中常见问题及解决1.ORP计仪器工作时出现“0”数值或自动切换的情况，可能是电极外部受到污染或电极内部发生故障等原因，需要进行清洗或更换。

2.ORP计出现准确度较差或不稳定的情况，可能是电极没有及时校准，或者校准过程中未按照操作规程进行，需要重新校准。

3.ORP计使用过程中出现令人困惑的现象，如测量值的突然上升或下降，可能是电极放置位置错误或者环境发生变化，需要重新操作或更换电极。

四、操作安全注意事项1.ORP计的使用只能由专业人员进行，且人员应经过相关培训和指导方可作业。

GLI－P53－C仪器操作手册P53型pH/ORP 分析仪© 哈希公司，版权所有．当使用Adobe的免费Acrobat浏览器阅读时，可从GLI的网址获得该仪器操作手册和其他GLI仪器手册。

浏览器可以通过GLI网站链接到Adobe或访问Adobe网站重要安全信息该分析仪符合下列安全标准：FMRC 分类号码 3600、3611和3810（美国）CSA C22.2 编号142和C22.2 编号213（加拿大）EN 61010-1（欧共体）请阅读和遵守下列各项：• 打开分析仪机箱后，用户可能会触摸到机箱内的TB2和TB3电源电压。

这会导致出现危险。

在进入分析仪的这个区域前，务必断开线路电源。

然而，分析仪壳门组件仅维持低电压，操作时是安全的。

• 接线或修理应由专业人员来完成，并且只对断电的分析仪进行操作。

• 一旦分析仪安全出现问题，立即将分析仪断电，以防止任何无意操作。

例如，当出现下列情况时可能为非安全状态：1）分析仪出现明显的损坏2）分析仪无法正常运行或提供指定的测量3）分析仪在温度超过70℃的环境中存放了较长时间。

• 该分析仪必须按照当地相关的规范由专业人员来安装，指导说明包括在该操作指导手册中。

遵守该分析仪的技术说明书和输入等级。

如果不能确定主电源线中的哪一根是零线，使用双刀开关给分析仪断电。

有用的标识符除了安装和操作方面的信息，该指导手册还包括与用户安全有关的警告，与可能的仪器故障有关的小心，以及与重要的和有用的操作指导有关的注意。

小心：小心的标识如上所示，它提醒用户仪器可能出现故障或损坏注意：注意标识如左所示，它告诫用户重要的操作信息设备符号定义该符号是指小心，并提醒用户可能的危险或仪器故障。

在运行前参考该手册。

该符号表明这是一个保护接地接线端子，并提醒用户将该接线端子接地。

该符号是指此处为交流电设置，并提醒用户注意。

保证GLI国际公司保证P53型分析仪从出厂之日起一年内在材料或制作质量方面不会出现问题。

技术说明书 氧化还原电位（ORP）传感器－ORP100, ORP300产品介绍世界水质监测系统的领导者格林斯潘ORP 系列氧化还原电位传感器具有优越的产品特性，在恶劣的应用环境下，具有无与伦比的可靠性。

产品优点创新的光电隔离信号调节电路，保证在任何时候读数的真实和精确。

具备温度补偿功能，消除与温度有关的一切误差。

经实践证明具有长期稳定性的铂金电极。

创新的光电隔离信号调节电路，保证在与其它传感器联用时不会降低性能。

低功耗设计保证在进行远程数据采集时，可长期运行。

聚甲醛树脂或不锈钢壳体，保证在恶劣的环境下，寿命长久。

ORP100的主要特点电流（4－20mA/三线制）输出。

坚固的铂金电极，现场长期可靠使用。

ORP300的主要特点测量数据内部储存，存储量高达42600条或每15分钟读数一次，时间长达15个月。

利用格林斯潘方便易用的SmartCom软件，可以进行存储参数和任务设定，所有的软件都可以在个人PC上运行。

利用格林斯潘图形软件包，可以以图形表格的形式察看数据。

通过Modem和移动电话，可自动将数据传输到中央控制室。

利用微处理器的环境变化补偿，提高了线性特性和精确度。

格林斯潘300系列智能传感器，继承传统数据采集系统的所有特点，提供当今最经济的处理方案，并满足监测和数据采集的所有功能要求。

更多的详细情况请与澳大利亚高原控制有限公司上海代表处联系。

ORP100硬件组成格林斯潘ORP100传感器包括以下单元： 铂金电极：氯化银电极 信号调节和输出电路 数据线不锈钢或聚甲醛树脂壳体氧化还原电位的检测原理是检测惰性指示电极和参比电极之间的电位差。

信号调节电路信号调节和输出电路执行以下任务： 为传感器提供高阻抗输入电路 检测铂金传感器的输出电压采用先进的光电信号隔离技术，将信号通道与电源通道隔离DC-DC 变压器将电极与电源隔离 提供4－20mA 输出和接受8－15V 的电压ORP100接线示意图注意：传感器设计具有反极性保护和浪涌电压保护功能，最高浪涌电压保护等级为2KV。

一、ORP测量探头接线方式温度传感器为Pt1000连接使用具有溶液地的pH电极进行ORP测量(电极型号例如：InPro3250SG, InPro4800SG)。

T1/T2 = 2线制温度传感器接线T3 = 温度传感器线电阻补偿（3线制）注意：须短接第3，第4引脚1 –玻璃电极2 – -3 –参比电极4 –线缆屏蔽/地5 – -6 –温度传感器7 –温度传感器线电阻补偿8 –温度传感器9 – +5V输出二、M300 ORP测量设置1、先把通道设置好channel setup，四个通道a.b.c.d，a选择V 电压显示即ORP显示。

2、设置输出通道Analog outputs , Analog 1选择通道a,并设置测量范围（要与DCS对应）3、诊断，选择查看Analog outputs , Analog 1输出电流是否正确。

配置(路径：Menu/Configure)C onfigur eM easur ement A nalog O utputs Set Points A lar m/C lean Display H old O utputsC hannel Setup T emper atur e Sour cepHSet A ver aging M easur ement R esolution BacklightName8.1退出配置模式Menu Cal 原有的设定值仍然有效。

8.2进入配置模式在测量模式中，Menu Info选择“Configure”，Enter8.3测量(路径：Menu/Configure/Measurement)选择“Measurement’”Enter菜单：Channel Setup(测量通道设定)、Temperature(温度源)、pH和Set Averaging(设置滤波)。

8.3.1测量通道设定选择“Channel Setup”Enter设置a、b、c、d Enter c和d的设置。
