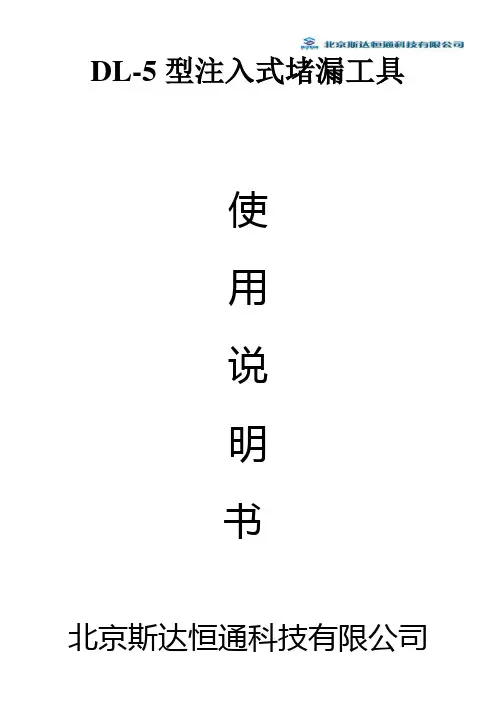

DL-5型注入式堵漏工具使用说明书北京斯达恒通科技有限公司----------------------------------------------中国*北京第一部分概述 ..................................................... 错误!未定义书签。

1.1 仪器简介......................................................... 错误!未定义书签。

1.2 仪器特点及技术参数..................................... 错误!未定义书签。

1.2.1 仪器主要特点........................................ 错误!未定义书签。

1.2.2 仪器主要性能参数................................ 错误!未定义书签。

1.2.3 使用环境要求........................................ 错误!未定义书签。

1.3 仪器结构及接口............................................. 错误!未定义书签。

1.3.1 仪器外型尺寸........................................ 错误!未定义书签。

1.3.2 外围接口................................................ 错误!未定义书签。

1.3.3 仪器内部组成........................................ 错误!未定义书签。

1.4 使用注意事项................................................. 错误!未定义书签。

第二部分仪器操作说明................................. 错误!未定义书签。

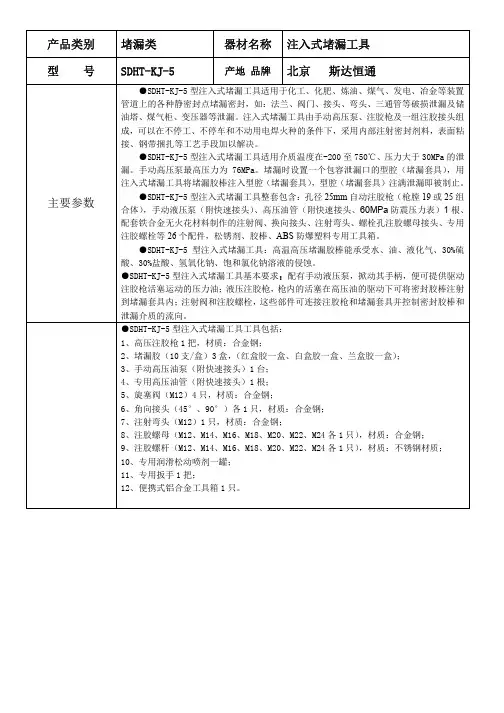

产品类别 堵漏类 器材名称 注入式堵漏工 型 号 SDHT-KJ-5 产地 品牌 京 斯达恒通要参数●SDHT-KJ-5型注入式堵漏工 适用于 工 肥 炼油 煤气 发电 冶金等装置管道 的各种静密封点堵漏密封，如 法兰 阀门 接头 弯头 通管等破损泄漏及储油塔 煤气柜 压器等泄漏 注入式堵漏工 由手动高压泵 注胶枪及一组注胶接头组成， 以在不停工 不停车和不动用电焊火种的条件 ，采用内部注射密封剂料，表面粘接 钢带捆扎等工艺手段加以解决●SDHT-KJ-5型注入式堵漏工 适用介质温度在-200至750℃ 压力大于30MPa的泄漏 手动高压泵最高压力 76MPa 堵漏时设置一个包容泄漏口的型腔 堵漏套 ，用注入式堵漏工 将堵漏胶棒注入型腔 堵漏套 ，型腔 堵漏套 注满泄漏即被制止●SDHT-KJ-5型注入式堵漏工 整套包含 孔径25mm自动注胶枪 枪膛19或25组合体 ，手动液压泵 附快速接头 高压油管 附快速接头 60MPa防震压力表 1根 配套铁合金无火花材料制作的注射阀 换向接头 注射弯头 螺栓孔注胶螺母接头 专用注胶螺栓等26个配件，松锈剂 胶棒 ABS防爆塑料专用工 箱●SDHT-KJ-5型注入式堵漏工 高温高压堵漏胶棒能承 水 油 液 气 30变硫酸 30变盐酸 氢氧 钠 饱和氯 钠溶液的侵蚀●SDHT-KJ-5型注入式堵漏工 基本要求 配有手动液压泵，掀动 手柄，便 提供驱动注胶枪活塞运动的压力油 液压注胶枪，枪内的活塞在高压油的驱动 将密封胶棒注射到堵漏套 内 注射阀和注胶螺栓，这些部件 连接注胶枪和堵漏套 并控制密封胶棒和泄漏介质的流向●SDHT-KJ-5型注入式堵漏工 工 包括1 高压注胶枪1把，材质 合金钢2 堵漏胶 10支/盒 3盒， 红盒胶一盒 白盒胶一盒 兰盒胶一盒3 手动高压油泵 附快速接头 14 专用高压油管 附快速接头 1根5 旋塞阀 M12 4只，材质 合金钢6 角向接头 45° 90° 各1只，材质 合金钢7 注射弯头 M12 1只，材质 合金钢8 注胶螺母 M12 M14 M16 M18 M20 M22 M24各1只 ，材质 合金钢9 注胶螺杆 M12 M14 M16 M18 M20 M22 M24各1只 ，材质 不锈钢材质10 专用润滑松动喷剂一罐11 专用扳手1把12 便携式铝合金工 箱1只。

第六章堵漏工具利用各式井下工具堵漏，不仅可以提高堵漏成功率和工作质量，还能缩短时间和减少人力物力消耗，尤其是在一些比较复杂的井漏情况下，仅有好的堵漏浆液并不顶事，往往需要借助于井下工具，方能确保堵漏效果和质量。

目前，堵漏工具已成为对付井漏的一种重要手段，国外很重视其研究和推广应用，仅在最近几年中就推出了数十种行之有效的堵漏工具。

我国由于多种因素制约，迄今尚未在堵漏工具研究方面有所突破，仅地矿部一些单位参照国外经验试制和应用了少数几种工具。

就堵漏工具的种类而言，归结起来大致分为助堵工具、注入工具，封隔工具、输送工具和混合工具五大类。

助堵工具主要是指助堵封隔器，各类封隔器往往是配合各种堵漏工具一起使用的，它的作用和原理在其它专项著作中已有介绍，这里就不再详述。

本章主要介绍其它四大类堵漏工具，以及近几年出现的、具有多种效能而不便于归类的新型工具。

第一节 井下注入工具一、挤注堵漏稠浆的专用工具(一)工具结构其结构包括注浆管1(钻杆)和封隔器2，与封隔器连接的尾端短节3，置于短节内用可断销5固定的挤浆塞4(图6—1)。

挤浆塞4(图6—2和图6—3)设计成可以伸缩的卡瓦型式，卡瓦6由硬铝材制成，每片卡板一端是凸台7，而另一端是凹槽8，组装时，每片卡板的凸台7嵌入相邻一片卡板的凹槽8。

卡瓦这样设计可以保证在投入锥体9张开卡瓦时挤浆塞4能增大直径尺寸。

销钉10能够限制卡瓦的张开度，从而可保证挤混合浆液入漏层时挤浆塞4与井壁有一定的间隙。

(二)工具作用原理此堵漏工具下入井内后(图6—1)，坐封隔器2隔绝环空，然后通过钻杆1和挤浆塞4的锥形孔道(图6—1所示a)把堵漏混合浆液注到封隔器下方井筒内，再从钻杆1内投入锥体9(图6—2)，锥体9将坐入挤浆塞4的中心孔道中，在继续注入顶替液的情况下，将造成压力升高，从而剪断销钉5，挤浆塞4从尾段3的搪孔内脱出，并在顶替液作用下增大直径尺寸、与井眼保持最小间隙和沿井眼下移，把堵漏混合浆液挤入漏层(图6—3)。
