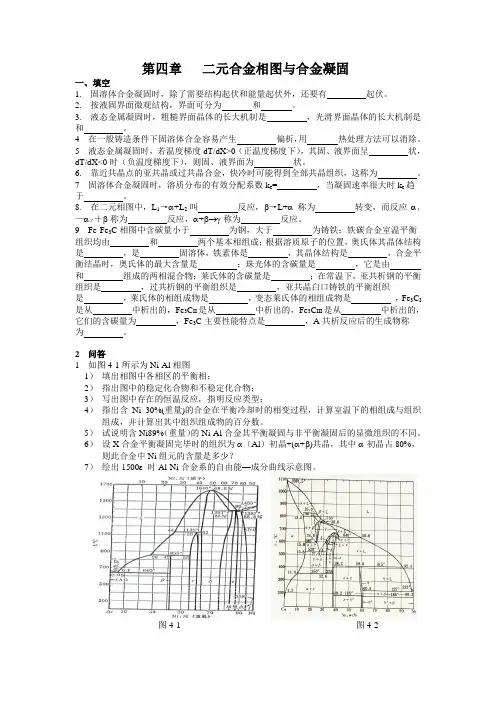

第四章二元合金相图与合金凝固一、本章主要内容：相图基本原理：相，相平衡，相律，相图的表示与测定方法，杠杆定律；二元匀晶相图：相图分析，固溶体平衡凝固过程及组织，固溶体的非平衡凝固与微观偏析固溶体的正常凝固过程与宏观偏析：成分过冷，溶质原子再分配，成分过冷的形成及对组织的影响，区域熔炼；二元共晶相图：相图分析，共晶系合金的平衡凝固和组织，共晶组织及形成机理：粗糙—粗糙界面,粗糙—光滑界面,光滑—光滑界面；共晶系非平衡凝固与组织：伪共晶，离异共晶，非平衡共晶；二元包晶相图：相图分析，包晶合金的平衡凝固与组织，包晶反应的应用铸锭：铸锭的三层典型组织，铸锭组织控制，铸锭中的偏析其它二元相图：形成化合物的二元相图，有三相平衡恒温转变的其它二元相图：共析，偏晶，熔晶，包析，合晶，有序、无序转变，磁性转变，同素异晶转变二元相图总结及分析方法二元相图实例：Fe-Fe3C亚稳平衡相图，相图与合金性能的关系相图热力学基础：自由能—成分曲线，异相平衡条件，公切线法则，由成分—自由能曲线绘制二元相图二、1.填空1 相律表达式为___f=C-P+2 ___。

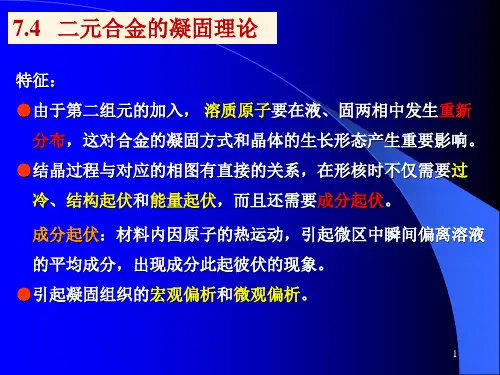

2. 固溶体合金凝固时，除了需要结构起伏和能量起伏外，还要有___成分_______起伏。
3. 按液固界面微观结构，界面可分为____光滑界面_____和_______粗糙界面___。
4. 液态金属凝固时，粗糙界面晶体的长大机制是______垂直长大机制_____，光滑界面晶体的长大机制是____二维平面长大____和_____依靠晶体缺陷长大___。
5 在一般铸造条件下固溶体合金容易产生__枝晶____偏析，用____均匀化退火___热处理方法可以消除。
6 液态金属凝固时，若温度梯度dT/dX>0（正温度梯度下），其固、液界面呈___平直状___状，dT/dX<0时（负温度梯度下），则固、液界面为______树枝___状。
7. 靠近共晶点的亚共晶或过共晶合金，快冷时可能得到全部共晶组织，这称为____伪共晶。
8 共晶，包晶，偏晶，熔晶反应式分别为_______L1→α+β______, __ L+α→β____, ______ L1—L2＋α________, ___________γ→α+ L _______。
10 共析，偏析，包析反应式分别为______γ→α+β________，______ α1—α2＋β ________，_______α+β→γ______。
11 固溶体合金凝固时，溶质分布的有效分配系数k 0=__ C s /C l __14 固溶体合金定向凝固时，液相中溶质混合越充分，则凝固后铸锭成分_偏析最严重__。
15. 在二元相图中，L 1→α+L 2叫___偏晶___反应，β→L+α称为___熔晶__转变，而反应α１—α２＋β称为____偏析___反应，α+β→γ称为___包析___反应。
19 Fe-Fe 3C 相图中含碳量小于__ 0.0218-2.11% __为钢，大于___ 2.11% __为铸铁；铁碳合金室温平衡组织均由_______F______和____ Fe3C __________两个基本相组成；根据溶质原子的位置，奥氏体其晶体结构是____ FCC __________，是____间隙________固溶体，铁素体是_____ ____间隙固溶体______固溶体，其晶体结构是__ BCC ____，合金平衡结晶时，奥氏体的最大含C 量是___ 2.11 _______；珠光体是由___铁素体____和__渗碳体__组成的两相混合物；莱氏体的含碳量_____ 4.3% ____；在常温下，亚共析钢的平衡组织是___ P+F ___，过共析钢的平衡组织是____ P+Fe3C II ____，亚共晶白口铸铁的平衡组织是_______ Ld _____，莱氏体的相组成物是____ A+ Fe 3C ______，变态莱氏体的组织组成物是___ P+Fe3C +Fe3C II ___ ，Fe 3C I 是从_________液相_______中析出的，Fe 3C II 是从_______A__________中析出的，Fe 3C III 是从____________F________中析出的，它们的含碳量为________ 6.69 __________，Fe 3C 主要性能特点是_____硬、脆_________，A 共析反应后的生成物称为______ P ______。
2. 选择1 图1中Ⅲ合金非平衡凝固后的组织为___B___。
A βB β+αIIC β+未转变的α2 要得到细小的层片状共晶组织，必须__A_____。
A 增大过冷度B 降低凝固速度C 增大两相间的界面能3 图2中1，2，3合金在常温下凝固后，枝晶偏析最小的是____C______。
图1 图2A 合金1B 合金2C 合金33 有枝晶偏析的铜镍合金，___B_____A 枝干富Cu，枝间富NiB 枝干富Ni，枝间富CuC 枝干和枝间都富Cu9 室温下含0.3%C的钢平衡条件下，组织组成物为_____A______。
A F+PB F+Fe3C C (Fe3C)II+P10 铁碳合金中的Fe3C II是从__B__中析出来的。
A 液相B 奥氏体C铁素体 D 珠光体11 Fe3C II含量最多的是___C_____。
A Fe-0.0218%C合金B Fe-0.77%C合金C Fe-2.11%C合金D Fe-6.69%C合金12 亚共析钢于两相区长时加热，（ B ）变成单相奥氏体。
A 能，B 不能3 名词解释负温度梯度，粗糙界面，平衡分配系数，枝晶偏析，均匀化退火，成分过冷，比重偏析，伪共晶，离异共晶，不平衡共晶，包析反应，共析反应，偏晶反应，珠光体，莱氏体，二次渗碳体，正偏析、反偏析、比重偏析4 判断1、固溶体合金形核比纯金属形核难。
（√）2 产生新相，其自由能一定要比母相低才能发生。
（×）3 在一定温度下二元合金中存在二相平衡条件是α相和β相有相同的自由能。
（×）4 晶粒之间化学成分不均匀的现象，称为枝晶偏析。
（√）5 晶内偏析可通过均匀化退火消除。
（√）6 存在晶内偏析的固溶体相由于其晶粒内各处成分不同，所以不能看成一个相。
（×）8 成分过冷愈大，树枝组织愈发达。
（√）9 任何合金的不平衡结晶总是先结晶的固溶体晶粒含高熔点组元多，而后结晶的固溶体枝晶含低熔点组元多。
（√）10 离异共晶只能在非平衡条件下产生。
（×）--初晶相很多共晶相很少可能产生11 扩散退火可消除区域偏析。
（×）12 二元合金中的稳定化合物有一定熔点。
（√）在熔点以下不发生分解（√）不稳定化合物都是共析反应的生成物。
（×）13 如右图是A-B二元固溶体合金凝固时产生成分过冷的示意图。
其中To是A组元的熔点（×），Ti是固/液界面处的温度（√），曲线是界面前沿液态合金的液相线温度（×），开始凝固温度连线G是界面前沿的温度梯度，当G增大时，成分过冷度增大。
（×）实际温度分布14 二元相图中三相平衡时温度恒定，而平衡三相成分可变。
（√）15 宏观上观察，若固/液界面是平直的称为光滑界面结构；若是金属界面呈锯齿形称为粗糙界面结构。
（×）16 无论平衡或非平衡凝固，只要初晶的量很多，共晶的量很少，就可能出现离异共晶。
（√）17凝固时，成分过冷的临界条件方程是：G/R=mc0/D·(1-k0)/k0(√)，只有当G/R>mc0/D·(1-k0)/k0时才产生成分过冷。
（×）19 在二元合金中，铸造性能最好的是共晶合金。
（√）20固溶体合金凝固时，在正温度梯度下晶体也可能以树枝晶长大。
（√）21 无论何种成分碳钢组织中铁素体相对量随C%增加而减少，珠光体相对量则增加。
（×）22 莱氏体和变态莱氏体存在的温度范围不同（√），除此之外，二者无其他差别（×）。
高于727 Ld=A+Fe3C,小于727L d′=P+Fe3C(Fe3C+ Fe3C II)23 铸铁平衡结晶过程只有共晶转变而没有共析转变。
（×）24 Fe-Fe3C相图中，含碳量低于0.0218%的合金平衡结晶组织中才有三次Fe3C存在。
（×）25 铁素体与奥氏体的根本区别在于溶碳量不同，铁素体少而奥氏体多。
（×）5 问答1 试说明在正温度梯度下，为什么固溶体合金凝固时可以呈树枝状方式成长，而纯金属则得不到树状晶。
固溶体合金形核除需要能量起伏和结构起伏外，还需要成分起伏，非平衡结晶时产生偏析，一般会产生成分过冷，凝固过程是在一个温度区间进行，而纯金属凝固在等温进行。
2、根据铁碳相图回答下列问题：（1）写出下列合金的化学成分：a.最容易产生枝晶偏析的合金；亚共晶白口铁。
b.Fe3C II含量最多的合金；c.珠光体含量最多的合金；d.莱氏体含量最多的合金。
Fe3C II含量最多的合金、珠光体含量最多的合金、莱氏体含量最多的合金的合金成分分别为含碳量2.11%，0.77%，4.3%。
(2)画出Fe-1.2%C合金的室温平衡组织示意图，并计算出其中相组成物和组织组成物的百分含量。
教材P139(3)绘出含0.4%C的亚共析碳钢的室温平衡组织示意图。
1.2%0.4% (4)根据Fe-Fe 3C 状态图确定下列三种钢在给定温度下的显微组织（填入表中）4根据Fe-Fe 3C 相图分析含碳量为0.6%的碳钢其室温平衡组织是什么？计算其共析温度下相组成物及组织组成物相对含量。
该合金室温下组织组成物为：F ＋P组织组成物的相对重量百分比为：共析温度下相的相对重量百分比为 5计算室温平衡组织为铁素体+珠光体且F/P=3/1时的含碳量，并示意绘出组织图。
亚共析钢0.58%(0.77-x)/(0.77-0.0218)=0.75%1005%1005⨯=⨯=PS S W PS P W P α，%1005%,10053⨯=⨯=PK K W PK P W C Fe α。
