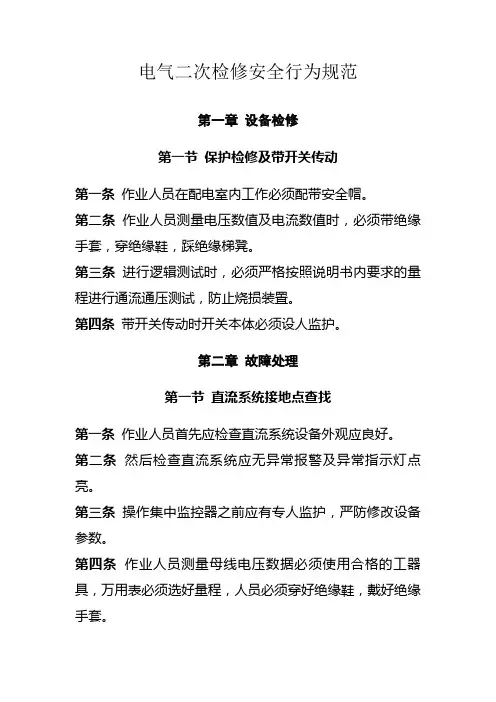

电气二次检修安全行为规范第一章设备检修第一节保护检修及带开关传动第一条作业人员在配电室内工作必须配带安全帽。
第二条作业人员测量电压数值及电流数值时,必须带绝缘手套,穿绝缘鞋,踩绝缘梯凳。
第三条进行逻辑测试时,必须严格按照说明书内要求的量程进行通流通压测试,防止烧损装置。
第四条带开关传动时开关本体必须设人监护。
第二章故障处理第一节直流系统接地点查找第一条作业人员首先应检查直流系统设备外观应良好。
第二条然后检查直流系统应无异常报警及异常指示灯点亮。
第三条操作集中监控器之前应有专人监护,严防修改设备参数。
第四条作业人员测量母线电压数据必须使用合格的工器具,万用表必须选好量程,人员必须穿好绝缘鞋,戴好绝缘手套。
第五条使用接地点检查仪之前应确保设备状态良好,并使用万用表对试验接线进行测量。
第二节小电流接地选线装置巡视检查及更换电源板第一条作业人员应及时小电流接地选线装置正常运行、无告警。
第二条巡检人员检查小电流接地选线装置设备必须穿好绝缘鞋,并站在绝缘胶皮上。
第三条作业人员更换小电流接地选线装置电源板之前应戴好绝缘手套,并用专用静电释放带释放人体静电。
第四条作业人员更换小电流接地选线装置电源板应确保电源断开,并用验电笔进行验电。
第三章设备巡视及定期工作第一节 1、2号机励磁整流柜滤网清扫第一条作业人员拆卸脏污滤网前应佩戴好尼龙绝缘手套并佩戴好防尘口罩,拆卸滤网注意轻拆轻放,以免灰尘吸入吸入人体造成伤害。
第二条人员在安装新的防尘滤网时注意滤网安装牢固,不留通风缝隙,另外需注意滤网边缘谨防手划伤。
第三条作业人员滤网更换完毕应注意保持设备周围环境卫生,发现脏污清理时应用半干拖布进行清理,以免溅起灰尘损伤设备及人身。
第二节励磁系统巡视检查第一条巡检人员检查励磁系统设备时需携带测温仪,并穿好绝缘鞋方可进入励磁小间。
第二条检查励磁小间空调运行情况必须检查滤网脏污情况,之前作业人员必须确保电源断电。
第三条人员在接触LCP屏之前应先佩戴静电释放带释放人体静电。
动力连接器座检修作业指导书(KC20D)安全风险提示防止连接器座脱落造成人身伤害。
测试绝缘前,须确认电路与接地部件及彼此间无电。
试验时须断开所有负载。
严禁在有电的情况下进行维护或故障维修,在车辆端部处挂“禁止供电”牌,进行防类别:E2、E3级检修 系统:输配电装置部件:KC20D 动力连接器座动力连接器座检修作业指导书(KC20D )适用车型: 25G 、25T 等型客车 作业人员:车辆电工 作业时间:30 ~ 60分钟/辆作业材料:砂纸、记号笔、擦铜油、润滑脂、密封胶、原色漆 作业场所:预检平台、检修三楼电器装置集中修区域环境要求:通风、照明良好 工装工具:电钳工具、万用表、1000V 级兆欧表、电动扳手、热风枪、扭矩扳手、卡簧钳操作规程:参考资料:1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则(试行)〉的通知》.铁总运(2015)29号安全防护及注意事项:警告—— 1. 悬挂本车禁止供电警示牌。
基本技术要求:1. E2执行现车与车体分离检修,测量连接器座正、负线间及正、负线与壳体间(含配线)绝缘值符合[附件]要求;2. E3级检修执行下车分解检修,更新密封胶圈,检测电极插柱(针)接触电阻应≤0.0002Ω,测量连接器座正、负线间及正、负线与壳体间绝缘值应≥200MΩ;3. 连接器指定部位螺栓使用扭力扳手固定。
动力连接器座检修作业指导书(KC20D)序号作业项目工具及材料作业程序及技术标准1 工前准备电钳工具、万用表、1000V级兆欧表、电动扳手、热风枪、扭矩扳手、卡簧钳、砂纸、记号笔、擦铜油、润滑脂、密封胶、原色漆1.1开工前穿戴好工作服、绝缘鞋、硬质安全帽等劳动防护用品,衣着整齐。
1.2检查工装工具齐全,扭矩扳手、1000V级兆欧表定检不过期,刻度清晰,表面无损坏、无污渍。
劳动安全风险点:危险——车下静态检测时,作业人员在车上送电造成其他作业人员伤害。
风险卡控措施:在车上电源控制柜挂禁止供电警示牌。
2023年低压配电、二次线路检修安全操作技术规程第一章总则第一条为了保障低压配电、二次线路检修工作的安全,规范操作流程,提高工作效率,制定本技术规程。
第二条本技术规程适用于低压配电、二次线路检修操作人员,在检修工作中必须遵守本规程的要求。
第三条低压配电、二次线路检修工作必须由经过培训合格并取得证书的专业人员执行。
第四条低压配电、二次线路检修操作人员必须自觉遵守工作纪律和安全操作规程,严禁违章操作,确保人身和设备安全。
第五条低压配电、二次线路检修操作人员必须熟悉各种电气设备的性能特点和工作原理,了解相关电气知识,掌握相关检修技术。
第六条低压配电、二次线路检修工作必须按照相关法律法规和标准执行。
第七条低压配电、二次线路检修操作人员在接触电气设备时,必须戴好绝缘手套、穿绝缘鞋和绝缘衣物,防止电击事故的发生。
第八条低压配电、二次线路检修工作必须在运行停电、断电和遮断开关的情况下进行,确保人员和设备的安全。
第九条配电房内禁止存放易燃易爆物品,配电箱门必须保持关闭状态,确保安全。
第十条低压配电、二次线路检修操作人员必须经常进行安全培训和技术培训,不断提高自身的安全意识和技术水平。
第二章低压配电、二次线路检修操作要求第十一条低压配电、二次线路检修操作人员必须穿戴合适的工作服和劳保用品,确保工作的安全。
第十二条在检修前,必须对检修设备进行绝缘性能检测,确保设备的安全可靠。
第十三条检修人员在低压配电箱、二次线路箱,必须按照标志进行操作,严禁乱动乱接。
第十四条低压配电、二次线路检修操作人员必须熟悉二次回路的连接方式和接线原理,确保检修工作的准确性。
第十五条在检修中发现设备有异常情况,必须及时停止工作,向上级汇报,不得擅自处理。
第十六条低压配电、二次线路检修操作人员在操作过程中必须注意电气设备的工作状态,了解设备的负荷情况,确保安全。
第十七条检修工作完成后,必须对设备进行测试,确认设备的可靠性和安全性。
第十八条低压配电、二次线路检修操作人员必须及时清理工作现场,保持设备的整洁。

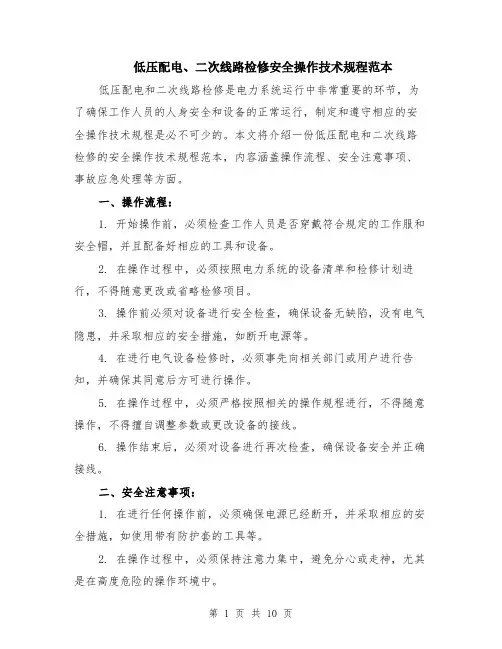

低压配电、二次线路检修安全操作技术规程范本低压配电和二次线路检修是电力系统运行中非常重要的环节,为了确保工作人员的人身安全和设备的正常运行,制定和遵守相应的安全操作技术规程是必不可少的。
本文将介绍一份低压配电和二次线路检修的安全操作技术规程范本,内容涵盖操作流程、安全注意事项、事故应急处理等方面。
一、操作流程:1. 开始操作前,必须检查工作人员是否穿戴符合规定的工作服和安全帽,并且配备好相应的工具和设备。
2. 在操作过程中,必须按照电力系统的设备清单和检修计划进行,不得随意更改或省略检修项目。
3. 操作前必须对设备进行安全检查,确保设备无缺陷,没有电气隐患,并采取相应的安全措施,如断开电源等。
4. 在进行电气设备检修时,必须事先向相关部门或用户进行告知,并确保其同意后方可进行操作。
5. 在操作过程中,必须严格按照相关的操作规程进行,不得随意操作,不得擅自调整参数或更改设备的接线。
6. 操作结束后,必须对设备进行再次检查,确保设备安全并正确接线。
二、安全注意事项:1. 在进行任何操作前,必须确保电源已经断开,并采取相应的安全措施,如使用带有防护套的工具等。
2. 在操作过程中,必须保持注意力集中,避免分心或走神,尤其是在高度危险的操作环境中。
3. 操作过程中,必须保持与他人的良好沟通,及时传递信息,共同避免危险的发生。
4. 在操作过程中,必须严格遵守相关的安全操作规程,不得违反安全操作要求,避免发生意外事故。
5. 在进行电气设备检修时,必须使用绝缘工具,确保自己和设备的安全。
6. 在操作过程中,必须注意周围环境的变化,避免误触危险区域或接触危险物品。
三、事故应急处理:1. 如果在操作过程中发生任何事故或异常情况,必须立即停止操作,并及时向上级报告,并采取相应的紧急处理措施。
2. 在事故发生后,必须根据紧急处理预案进行操作,保障人员的人身安全和设备的正常运行。
3. 事故发生后,必须尽快组织事故调查,找出事故原因,并采取相应的措施确保类似事故不再发生。
交流输电系统直流换流站二次电气设备检修和试验规程1. 概述本文档旨在规范交流输电系统直流换流站二次电气设备的检修和试验流程,确保设备的正常运行和安全性。
2. 检修流程2.1 设备检查- 在进行检修前,检查设备是否断电。
- 检查设备的外观是否完好,并注意是否有明显损坏或异常。
- 检查设备的连接线路是否正常,是否有松动或接触不良的情况。
- 检查设备的绝缘状况,确保绝缘性能符合要求。
2.2 设备清洁- 清除设备表面的灰尘和污物,保持设备的良好外观。
- 使用专用清洁剂清洗设备,注意不要让水或清洁剂流入设备内部。
2.3 设备维修- 如发现设备有明显故障或损坏,应及时进行维修或更换。
- 维修设备时,应按照厂家提供的维修手册进行操作,并保证维修过程的安全性。
3. 试验规程3.1 试验前准备- 在进行试验前,确保设备已经检修完毕,符合正常工作要求。
- 针对设备的不同类型和功能,制定相应的试验计划和试验参数。
3.2 试验项目- 电气参数测试:包括电压、电流、功率因数等参数的测试。
- 运行状态测试:对设备进行正常运行和负载运行测试,确保设备能够满足要求的工作条件。
- 安全性测试:测试设备的漏电保护、绝缘性能等安全方面的指标。
3.3 试验记录与分析- 对试验过程中的数据进行记录,并进行适当的分析。
- 如发现试验结果存在异常或问题,及时进行调查和处理。
4. 总结本文档对交流输电系统直流换流站二次电气设备的检修和试验规程进行了规范和说明,需要严格遵守。
通过合理的检修和试验流程,能够保证设备的运行可靠性和工作安全性。
> Note: 请注意,此文档仅作为参考,具体的检修和试验规程应根据实际情况进行调整和制定。

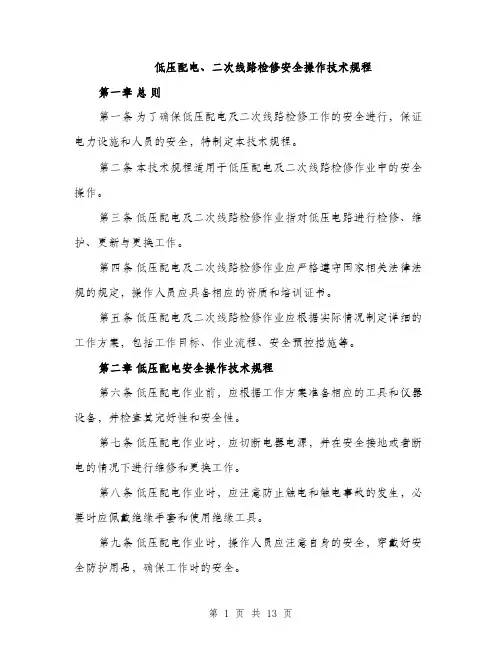

低压配电、二次线路检修安全操作技术规程第一章总则第一条为了确保低压配电及二次线路检修工作的安全进行,保证电力设施和人员的安全,特制定本技术规程。
第二条本技术规程适用于低压配电及二次线路检修作业中的安全操作。
第三条低压配电及二次线路检修作业指对低压电路进行检修、维护、更新与更换工作。
第四条低压配电及二次线路检修作业应严格遵守国家相关法律法规的规定,操作人员应具备相应的资质和培训证书。
第五条低压配电及二次线路检修作业应根据实际情况制定详细的工作方案,包括工作目标、作业流程、安全预控措施等。
第二章低压配电安全操作技术规程第六条低压配电作业前,应根据工作方案准备相应的工具和仪器设备,并检查其完好性和安全性。
第七条低压配电作业时,应切断电器电源,并在安全接地或者断电的情况下进行维修和更换工作。
第八条低压配电作业时,应注意防止触电和触电事故的发生,必要时应佩戴绝缘手套和使用绝缘工具。
第九条低压配电作业时,操作人员应注意自身的安全,穿戴好安全防护用品,确保工作时的安全。
第十条低压配电作业结束后,应将工具和设备进行清点和整理,保证其完好性。
第三章二次线路检修安全操作技术规程第十一条二次线路检修作业前,应先切断电源并确认线路无电,然后方可进行检修。
第十二条二次线路检修作业应先进行线路自身的检查,确认无异常后再进行维修和更换。
第十三条二次线路检修作业中,应注意防止电流过大和短路的情况发生,必要时应使用限流器和短路保护装置。
第十四条二次线路检修作业时,应使用合适的工具和设备,禁止使用损坏或不合格的工具。
第十五条二次线路检修作业时,应注意自身的安全,戴好安全防护用品,确保工作时的安全。
第十六条二次线路检修作业结束后,应清理现场和工具设备,保证其完好性。
第四章安全预控措施第十七条在低压配电及二次线路检修作业中,应制定详细的安全预控措施,包括但不限于以下内容:(一)制定作业流程和工作方案,明确作业目标和安全要求;(二)培训相关操作人员,确保其具备相应的资质和技能;(三)使用合格的工具和设备,并定期检查和维护;(四)切断电源,并在断电或者安全接地的情况下进行作业;(五)遵守操作规程,注意防止触电、电流过大和短路等事故的发生;(六)穿戴好安全防护用品,确保工作时的安全;(七)文明作业,保持现场的整洁和安全。
作业指导书160公里动车组动力连接器检修(KC20D)目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (5)清洁 (5)分解 (5)检修 (6)组装、测试 (7)安装号牌 (8)完工整理 (8)四、工装设备、检测器具及材料 (9)五.附件 (10)一、作业介绍1.适用范围:适用于时速160KM动力集中电动车组车(DL4DC750/670型)动力连接器D3/D4级检修。
2.上道工序:插设安全号志3.下道工序:撤除安全号志4.作业场地:客整所5.人员及工种要求:5.1.《铁路客车电气装置检修规则》、《时速160公里动力集中动车组运用维修管理暂行办法》(铁总机辆〔2018〕200号)、《时速160公里动力集中电动车组拖车及控制车(不含机务、电务设备)D3、D4修规程(暂行)》。
5.2.取得《铁路岗位培训合格证》。
6.作业要点:6.1.作业过程中注意用电安全。
6.2.多人作业时应做好呼唤应答。
二、作业流程图三、作业程序、标准及示范序号作业项目作业内容、标准及图示1 作业前准备1.1开工前穿戴好工作服、绝缘鞋、硬质安全帽等劳动防护用品,衣着整齐。
1.2检查扭矩扳手、兆欧表定检不过期,刻度清晰,表面无损坏、无污渍。
1.3准备将要填写的记录。
2 清洁KC20D动力连接器检修结合车辆D3/D4修程进行同步检修。
2.1用硬质刷子、清洗剂清除连接器插头、橡胶护管表面污垢。
3 分解3.使用风动扳手卸下连接器插头壳盖的安装螺栓,见图1。
图13.2 卸下连接器插头连接线的固定线卡的安装螺栓,取下插头盖,见图2。
密封胶条Φ5.3×635拆下作报废处理。
图23.3卸下插头连接线端子的螺母,取下插头,分解插头体,取下导柱、接线柱及固定螺栓,见图3。
图33.4用改锥松开波纹软管喉箍固定螺丝、卸下喉箍及波纹软管,见图4。
图43.5取出护管内电缆。
4 检修4.1检查连接器插头表面无裂纹、破损、缺角,无明显变形,涂刷原色油漆。
发电厂电气二次设备检修技术使用规范一、检修前的准备工作1.检修计划编制:根据设备运行情况、检修周期和检修计划编制检修计划,确保按时完成检修任务。
2.设备停电:在检修前,确保该设备已停电,断开与电源的连接,确保安全。
3.设备清洁:清除设备表面的灰尘、污垢和杂物,保持设备表面的干净整洁。
4.备件准备:检查并准备需要更换的备件和工具,确保检修过程中备件和工具的可用性。
5.安全措施:按照安全操作规范,着装整齐并佩戴必要的安全防护设备,确保在检修过程中的安全。
1.检查设备:对设备进行外观检查,检查设备是否有明显的损坏或变形,如有发现及时进行修复。
2.接线检查:检查设备的接线是否正常、固定可靠,是否有破损或氧化,如有发现及时更换或修复。
3.绝缘检查:对设备的绝缘状况进行检查,使用绝缘电阻测试仪进行测试,确保设备绝缘良好。
4.功能检查:对设备的各项功能进行检查,如开关、保护、控制等功能是否正常。
5.设备维护:根据设备的需要,对设备进行维护,如添加润滑油、清洁滤芯等。
6.备件更换:根据需要,对设备中的备件进行更换,确保设备正常运行。
7.设备测试:在检修完成后,对设备进行测试,验证设备是否正常运行。
8.记录报告:在检修过程中,做好详细的记录和报告,包括检修时间、检修内容、更换的备件等,以备将来参考和分析。
三、安全注意事项1.停电检修:确保在检修设备前已停电,并将相关电源进行切断,以防止电击等危险。
2.工具使用:使用适当的工具进行检修,保证工具正确,使用时注意使用方法和注意安全。
3.防护设备:佩戴适当的安全防护设备,如安全帽、手套等,确保在检修过程中的人身安全。
4.临时设施:在检修过程中,如有需临时搭建的设施或临时用电,应按照规范进行搭建和使用,以确保安全。
总结:发电厂电气二次设备检修技术使用规范对保障设备的正常运行和延长设备寿命具有重要作用。
遵循检修前的准备工作、检修技术使用规范和安全注意事项,确保检修过程安全可靠,有效提高发电厂电气二次设备的可靠性和安全性。

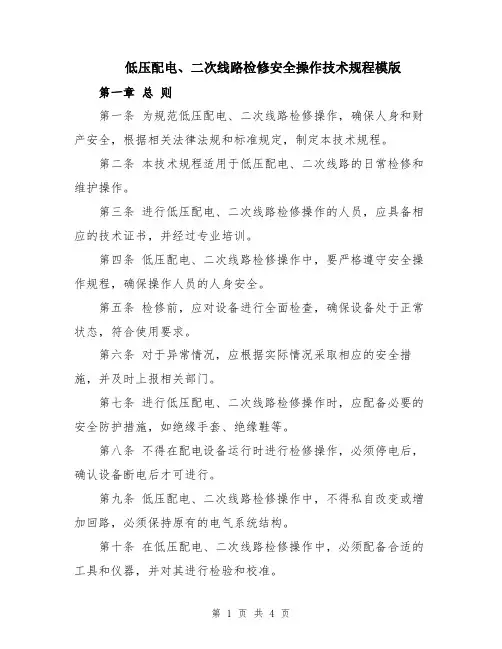

低压配电、二次线路检修安全操作技术规程模版第一章总则第一条为规范低压配电、二次线路检修操作,确保人身和财产安全,根据相关法律法规和标准规定,制定本技术规程。
第二条本技术规程适用于低压配电、二次线路的日常检修和维护操作。
第三条进行低压配电、二次线路检修操作的人员,应具备相应的技术证书,并经过专业培训。
第四条低压配电、二次线路检修操作中,要严格遵守安全操作规程,确保操作人员的人身安全。
第五条检修前,应对设备进行全面检查,确保设备处于正常状态,符合使用要求。
第六条对于异常情况,应根据实际情况采取相应的安全措施,并及时上报相关部门。
第七条进行低压配电、二次线路检修操作时,应配备必要的安全防护措施,如绝缘手套、绝缘鞋等。
第八条不得在配电设备运行时进行检修操作,必须停电后,确认设备断电后才可进行。
第九条低压配电、二次线路检修操作中,不得私自改变或增加回路,必须保持原有的电气系统结构。
第十条在低压配电、二次线路检修操作中,必须配备合适的工具和仪器,并对其进行检验和校准。
第二章低压配电检修安全操作第一节低压配电检修前准备第十一条低压配电检修前,必须对设备进行详细检查,确认设备完好无损。
第十二条确认断路器、熔断器和隔离开关等设备处于断开状态,切勿在设备运行时进行检修操作。
第十三条检查电源是否已经切断,并对切断的电源进行有效标识。
第十四条配备足够的操作工具和器材,确保检修时的工具、仪器均正常使用。
第十五条将检修过程中的问题及时记录,并及时上报相关部门。
第二节低压配电检修操作步骤第十六条检修前,穿戴好绝缘手套、绝缘鞋,切勿使用有缺陷的安全防护用品。
第十七条操作时要注意佩戴好个人防护装备,如安全帽、工作服等。
第十八条在检修过程中,必须按照设备操作规程进行操作,并遵守相关标准和法规。
第十九条检修过程中发现问题,应及时停机,并采取相应的应急措施。
第二十条检修结束后,应将设备、工具、仪器进行整理,清理工作现场。
第三章二次线路检修安全操作第一节二次线路检修前准备第二十一条二次线路检修前,必须对线路进行详细检查,确认线路无短路、漏电等问题。
二次线检验作业指导书[版本1/修改0]1 目的为了规范二次辅助回路的接线安装和检验,提高二次接线的水平和质量,特制定本规程。
2 范围适用于本公司二次线工序的接线安装和检验3 定义无4 职责无5 实施过程和要求5.1二次标签5.1.1根据二次接线图和一次方案张贴元件标签。
5.1.2二次标签必须贴在醒目的位置。
一般贴在元器件接线面的左上角。
如空间有限,也可贴在元件附件,但应整齐美观和不致引起混淆;元件本体上有标签书写处的,可用记号笔直接写在元件上,但字迹要工整清晰。
5.1.3接线号应于图纸线号相符。
5.2选线5.2.1一般情况下应选用电压不低于450V/750V的铜芯绝缘导线,固定线束采用BV 导线,活动线束采用BVR导线,电流回路采用2.5mm2导线,电压回路采用1.5mm2导线。
接地线采用黄绿双色BVR导线。
对电子元件回路、弱电回路采用锡焊连接时,在满足载流量和电压降及足够机械强度的情况下,可采用不小于0.5mm2截面的绝缘导线。
5.2.2颜色:接地采用黄绿双色BVR导线。
其它一般采用黑色导线。
如分色可按下表选取,特殊要求除外。
5.2.3热带型产品选用热带型聚乙烯线,高温型产品选用航空蜡克线。
5.2.4计量柜中电流回路采用4mm2导线,电压回路采用2.5mm2导线,其余回路〔控制回路、信号回路、照明回路〕采用1.5mm2导线。
单独计量导线尽可能地用BV线并分色。
徐州地区计量回路中不管是专用计量还是非专用计量,电流回路采用6mm2导线,电压回路采用4mm2导线,并须安装计量盒。
5.2.5使用于静态保护、控制逻辑回路的控制、通讯信号等应采用屏蔽电缆,其屏蔽层应按设计要求的接地方式接地。
5.3布线5.3.1根据二次接线图、过门线、固定压板的安装位置,确定导线总左向,线束应垂直或水平有规律的配置,不得任意歪斜交叉并优先采用汇线槽布线。
5.3.2布线时,每根导线都要拉直,导线排列应层次分明,尽量减少弯曲和交叉。
二次回路检修规程一、检修周期:每6—12个月对二次回路清扫一次。
二、检修内容:二次回路的维修1.清扫时应注意以下事项:①清扫工作必须由有经验的检修人员做,人数不得少于两人:一人工作,一人监护。
监护人必须熟悉二次回路的特征及运行情况;②必须遵守安全工作规程。
清扫应戴手套;③清扫前应制订好工作程序,分工明确;④带电清扫时工具应有可靠的绝缘把柄;2.定期检查并做好户外端子箱和潮湿、油污场所二次线路的防水、防潮、防油污腐蚀的工作。
3.定期检查全部保护装置时,对二次回路应检查:①所有接线螺丝压接应紧固,无松动接触不良情况;②电压互感器和电流互感器回路接地应良好;③直流控制回路,电压互感器回路的熔断器完整,保险器与插座接触良好;④二次回路的导线应无绝缘老化、过热变色的情况。
如有绝缘不良,应及时更换。
4.定期检查二次回路的切换片和压板情况,清除积尘和锈斑。
5.检查断路器跳闸线圈的螺丝是否紧固,辅助触点的接触是否良好。
6.在二次回路上工作,均应按照安装接线图进行,不得凭记忆工作。
工作时,只能使用绝缘把手的工具,在无电压情况下进行。
只有在特殊情况下,在符合运行安全和人身安全的规定下,才允许带电工作。
二次回路的试验1.测量绝缘电阻测量项目有:电流回路对地;电压回路对地;直流回路对地;信号回路对地;正极对跳闸回路;各回路间等。
二次回路绝缘电阻的标准如下:二次回路的每个支路和断路器、隔离开关、操作机构的电源回路均应不小于1兆欧;其它比较潮湿的地方,可降低到不小于0.5兆欧。
直流小母线和控制盘的电压小母线,在断开所有其它并联支路时,应不小于lO兆欧。
测量二次回路绝缘电阻应注意以下事项:①测量前应将继电器、接线端子板、辅助设备、其它零件以及电缆外皮上灰尘、污垢清扫干净。
②如在运行中发现继电保护装置、零件和导线等受潮时,要用吹风机将潮部分吹干。
③潮湿天在室外变电所或潮湿房间测量绝缘电阻时,在兆欧表下面应放置胶皮绝缘垫、电木板或其它绝缘物,同时应注意兆欧表端钮上接的导线不能碰到潮湿处或配电装置外壳或其它金属物。
浙江国华浙能发电有限公司企业标准GHFD-/ND-QB600MW机组电气二次系统检修规程2007年12月发布2008年1月实施浙江国华浙能发电有限公司企业标准目录前言 -------------------------------------------------------------------- 13第一章发电机励磁变保护检修规程-------------------------------------------- 141.目的 (14)2.适用范围 (14)3.引用标准 (14)4.设备概述 (14)5.试验前准备及检验注意事项 (15)5.1准备工作 (15)5.2试验仪器 (15)5.3检验过程中的注意事项 (16)6.检验项目 (16)7.检验要求 (17)7.1外观及接线检查 (17)7.2绝缘检查 (17)7.3保护装置直流电源的检验: (17)7.4装置上电检查 (18)7.5系统参数、定值整定 (18)7.6被保护设备参数 (18)7.7通道精度检查 (19)7.8定值核对 (19)7.9开关量输入输出检查 (19)7.10保护逻辑检查和定值校验 (20)8.保护动作信号测试: (34)9.整组传动试验 (34)10.带负荷相量测试。
(34)第二章主变、厂变保护检修规程---------------------------------------------- 351.目的 (35)2.适用范围 (35)3.引用标准 (35)4.设备概述 (35)5.试验前准备及检验注意事项 (36)5.1准备工作 (36)5.2试验仪器 (36)5.3检验过程中的注意事项 (37)6.检验项目 (37)7.检验要求 (38)7.1外观及接线检查 (38)7.2绝缘检查 (38)7.3逆变电源的检验: (38)7.4装置上电检查 (39)7.6被保护设备参数 (39)7.7通道精度检查 (40)7.8定值核对 (41)7.9开入开出试验 (41)7.10保护功能试验 (42)8.保护传动开关试验 (54)9.带负荷相量测试 (54)第三章启备变保护检修规程-------------------------------------------------- 551.目的 (55)2.适用范围 (55)3.引用标准 (55)4.设备概述 (55)5.试验前准备及检验注意事项 (56)5.1准备工作 (56)5.2试验仪器 (56)5.3检验过程中的注意事项 (57)6.检验项目 (57)7.检验要求 (58)7.1外观及接线检查 (58)7.2绝缘检查 (58)7.3保护装置直流电源的检验: (58)7.4装置上电检查: (58)7.5系统参数、定值整定 (59)7.6被保护设备参数 (59)7.7通道精度检查 (59)7.8定值核对 (60)7.9开入开出试验 (60)7.10保护功能试验 (60)8.保护传动开关试验 (66)9.带负荷相量测试 (66)10.带负荷相量测试。
低压配电二次线路检修安全操作技术规程说明:这份左右的低压配电二次线路检修安全操作技术规程,是我们根据实际工作经验和相关安全管理要求总结而来,旨在提高职工对低压配电二次线路检修的安全性和有效性。
以下是具体内容:一、前言低压配电二次线路检修是电力行业工作中常见的一项任务,但它也存在很大的安全隐患,需要有严格的安全操作规程来指导。
本规程是针对低压配电二次线路检修工作编制的,在检修过程中贯彻“安全第一,预防为主”的原则,遵循“先安全再效率”的原则,确保职工的人身安全和设备运行的正常。
二、检修前准备1.确定检修范围和任务,并与相关部门及人员沟通,确保没有任何疑问。
2.做好数据备份工作,备份好配电二次线路关键数据,防止数据损失。
3.关闭配电箱门和主控刀闸,切断电源,把电源开关向下旋转至“关”位置。
4.检查所要检修的设备、仪器等是否处于安全状态,若有损坏,请提前通知相关部门并进行检修和维修。
5.调查工作现场及周边环境情况,做好防护措施,如安装安全网,清理工作现场等。
6.在工作前必须了解配电二次线路的电路图,电气化建筑图及设备操作指南,熟悉其运行原理与相关规程。
三、检修过程1.检查每个设备及其接线是否良好,如检查到不良接线,必须立即停止检修工作,通知有关部门及人员进行修缮。
2.对每个设备进行通电测试,确保其正常运转,若测试结果不良请立即停止检修工作并处理问题。
3.检查配电二次线路的绝缘情况,如有破损或老化情况,必须及时处理,避免触电伤害和安全事故发生。
4.检查设备及其配线上的各种保护功能是否正常,如有异常情况应立即停机并处理问题。
5.进行设备开启和关闭测试,确保不会出现开启故障和关闭难度等问题。
6. 当需要进行带电作业时,必须按要求配戴好绝缘工具及绝缘手套,确保安全。
四、检修后维护1.清理工作现场,恢复设备正常的运行状态。
2.对所有测试所得数据进行记录,并及时报告相关管理部门和领导。
3.对有关设备进行日常保养和维护, 并按照规定的时间进行全面检修。
低压配电、二次线路维护安全运行技术规范一、低压配电盘(柜)的检修:1、在停电的低压配电盘、配电箱和电源以及低压电机和照明电路的工作,应填写检修工作票,并须至少有两人进行,有专人负责。
2、在低压配电装置和停电的低压导线上工作之前,必须将检修设备的各个方面电源断开,取下可熔保险器,在刀闸操作把手上挂“禁止合闸,有人工作”的标志牌,工作前必须验电。
3、更换保险丝时必须切断电源,操作时应穿绝缘鞋。
二、在继电保护、二次电路(如仪器)的工作1、无论是直接在高压电路上还是通过仪表变压器的仪表和继电器,一切检查、调整、拆卸、修理和安装等工作均应遵守下列规定:⑴、它小于高压屏障或导线带电部分中的安全距离0.7米以内进行工作,应填写检修工作票,并履行停电和装设地线手续。
⑵、用于连接到电流互感器或电压互感器二次线圈并安装在通道或配电盘上的继电器和保护装置,可以不断开所保护的高压部分,但要采取相应的安全措施。
⑶、在全部或部分带电盘上进行工作,维护设备和操作设备之间应有明显的标志。
⑷、在防护板上或附近进行钻孔或其他高振动作业时,应采取防止运行中设备掉闸的措施。
⑸、当继电保护装置进行传输测试或通电时,应通知值班电工和有关人员,并派人到现场监视,方可进行。
2、所有电流互感器和电压互感器的二次绕组应具有永久保护和可靠接地。
3、在带电变压器的二次电路上工作时,应采取下列安全措施:⑴、禁止打开电流互感器的二次侧。
⑵、短路电流互感器二次绕组,必须使用短路片或短路线,短路应妥善可靠,严禁用导线缠绕。
⑶、严禁对电流互感器和短路端子之间的电路和导体进行任何工作。
⑷、工作时必须认真、谨慎,不要断开电路的永久接地点。
⑸、必须指定专人监督工作,使用绝缘工具,并站在绝缘垫上。
4、在带电电压互感器的二次电路上工作时,应采取下列安全措施:⑴、严格防止短路或接地,应使用绝缘工具,戴手套,必要时,工作前停止相关保护装置。
⑵、接临时负载,必须安装专用闸刀开关和熔断器。
低压配电、二次线路检修安全操作技术规程低压配电、二次线路检修工作是保障电力系统正常运行的重要环节。
为了确保操作人员的安全和顺利进行检修工作,制定了相应的安全操作技术规程。
下面是关于低压配电、二次线路检修的安全操作技术规程,总计2000字。
一、检修前的准备工作1. 检修前,需要核对并装备必要的个人防护用具,包括绝缘手套、安全帽、防护眼镜、绝缘鞋等。
2. 检修前要对设备和线路进行全面检查,确认其在停电状态下,并与电源完全隔离。
3. 检修前要了解设备和线路的电压等级、电流、额定功率等相关参数,确保能正确进行检修操作。
4. 检修前要对相关设备和线路进行通电试验,确保其能正常运行。
二、检修时的安全操作注意事项1. 检修人员要在工作前再次确认停电状态,对线路和设备进行满电压试验,核对电流和电压参数。
2. 检修人员在检修线路和设备时,必须穿戴绝缘手套、绝缘鞋和其他个人防护用具,并确保使用绝缘工具。
3. 在检修过程中,应严格按照程序进行操作,禁止越权施工和调试。
4. 在检修维修时,必须保持沟通与配合,及时向工作组汇报工作进展和情况。
5. 在进行检修操作时,必须保持警惕和冷静,严禁麻痹大意,特别是对于高压设备和线路。
6. 在对低压线路进行绝缘漏电保护装置的检测和更换时,必须先断开相应电源,并用专用的检测仪器进行测量。
7. 在进行线路连接和分接头的拆卸时,必须先断开相应电源,并用绝缘工具进行操作,确保安全。
8. 在检修设备时,严禁带电触摸设备,特别是电弧和高温设备。
9. 在检修设备和线路时,必须严格按照操作规程进行,不得随意更改操作方式。
10. 在检修设备和线路时,必须保持工作区域的整洁和安全,避免杂物堆放和乱放电线。
三、事故处理和应急措施1. 发生事故时,必须第一时间切断相应电源,并通知相关人员。
2. 在处理事故时,必须戴好个人防护用具,并采取相应的应急措施,如使用灭火器材等。
3. 在处理事故时,必须保持冷静和机智,采取安全的措施,并及时报告上级领导和相关部门。
KC20A 电力连接器二次检修规程KC20A电力连接器二次检修规程1总则1.1 概述为了确保二次检修的KC20A电力连接器的检修质量水平,特制定本检修规程。
本规程主要参照《KC20系列电力连接器检修规程》编制:一次检修时报废的零件二次检修时必须全部报废、更新;对安全性能有影响的零部件全部报废、更新;装配、标识、检验和包装都完全参照《KC20系列电力连接器检修规程》。
1.2 目的1.2.1检查连接器的使用性能,排除连接器的使用故障。
1.2.2保证连接器的性能达到标准要求,确保铁路列车的运行安全。
1.3 要求通过对连接器进行全面检修和改造,使其达到KC20A型连接器的出厂技术条件中的各项指标(除外观)。
(KC20A型电力连接器出厂技术条件的主要内容见本规程2.7条)检修过程必须配备必要的试验设备、仪器、仪表、综合检具、量具。
(名称及用途见附件一)2内容2.1 拆卸对一次检修的KC20A电力连接器全部拆卸,分解成零件。
(零件名称、数量及图册见附件二)2.2 分类2.2.1插头的插头体没有电缆夹持机构,全部报废、更新;2.2.2插头的插头盖标识和插座的防护盖标识与KC20A不同,若经检查合格,可加装二次检修标牌,更新为KC20A。
2.2.3连接器外露的普通碳钢件不符合KC20A要求的,全部报废、更新。
(名称及数量见附件三)2.2.4插销、插套、橡胶密封件、橡胶防护装置等零部件必须全部报废、更新。
(名称及数量见附件四)2.2.5 原KC20连接器使用的绝缘板,必须全部报废、更新。
(名称及数量见附件四)2.2.6原连接器拆下的标准紧固件全部报废、更新。
2.2.7电缆组件(含端子)全部报废、更新。
2.3 检验对分类后可以使用的零件进行检验,检验的内容及方法如下:2.3.1壳体外观目测零件外观,表面无碰伤、缺角,无深度腐蚀现象。
以下情况视为合格:图1 壳体类零件退塑后(未喷塑前)图2 壳体类零件退塑、喷塑后图3 机构类零件处理后2.3.2精度检查零件的精度是否符合使用的要求,各类零件的检查要求和检验方法见下表: 2.3.2.1壳体部分2.3.2.2机构部分2.4 加工对检验合格的零件进行表面处理和补充加工。
低压配电、二次线路检修安全操作技术规程一、前言低压配电、二次线路检修是电力系统运行与维护的重要环节,为了确保工作人员的人身安全和电力系统的正常运行,特制定本安全操作技术规程。
本规程适用于低压配电、二次线路检修操作人员。
二、安全操作准备1. 安全工器具的准备:安全带、安全鞋、绝缘手套、绝缘靴、安全帽、绝缘工具。
2. 安全设备的准备:工作面应设置警示标识,工作现场周围要有明显的警戒线,配备灭火器具、救生绳、医药急救箱等必要的设备。
3. 工具设备的检查:检查工具设备是否完好,电器设备是否在良好的工作状态,如有问题应及时修复或更换。
三、低压配电、二次线路检修详细操作流程1. 断开电源:在操作前,应先切断低压配电、二次线路的电源,确保操作安全。
2. 打地线:对于高压线路,检修前应首先打地线,确保线路处于安全状态。
3. 梯级检修:高压梯级检修前,应按照规定的程序进行检修操作,确保每个操作步骤的严格执行。
4. 绝缘保护:在进行电气设备检修时,应使用绝缘手套、绝缘靴等绝缘保护措施,以避免触电事故的发生。
5. 现场警戒:除了设置明显的警示标识和警戒线外,还应注意观察工作现场周围的环境,防止突发事件的发生。
6. 使用安全工器具:在进行低压配电、二次线路检修时,必须使用规定的安全工器具,以确保人身安全。
7. 严禁擅自改变线路结构:在检修过程中,严禁擅自改变低压配电、二次线路的结构,必要时应事先报告相关部门。
8. 检修完成后的操作:检修完成后,应恢复低压配电、二次线路的正常供电状态,并对工作现场进行整理,确保安全和整洁。
四、事故应急处理1. 电气触电事故的处理:发生电气触电事故时,应首先切断电源,并采取救援措施,如进行人工心脏按压、人工呼吸等,同时及时拨打急救电话。
2. 火灾事故的处理:发生火灾事故时,应及时使用灭火器具进行灭火,并报告相关部门进行处理。
3. 突发情况的处理:对于突发情况,如发现有人员受困、线路突然断裂等情况,应立即拨打报警电话,并进行紧急救援。
KC20A 电力连接器二次检修规程
KC20A电力连接器
二次检修规程
1总则
1.1 概述
为了确保二次检修的KC20A电力连接器的检修质量水平,特制定本检修规程。
本规程主要参照《KC20系列电力连接器检修规程》编制:一次检修时报废的零件二次检修时必须全部报废、更新;对安全性能有影响的零部件全部报废、更新;装配、标识、检验和包装都完全参照《KC20系列电力连接器检修规程》。
1.2 目的
1.2.1检查连接器的使用性能,排除连接器的使用故障。
1.2.2保证连接器的性能达到标准要求,确保铁路列车的运行安全。
1.3 要求
通过对连接器进行全面检修和改造,使其达到KC20A型连接器的出厂技术条件中的各项指标(除外观)。
(KC20A型电力连接器出厂技术条件的主要内容见本规程2.7条)
检修过程必须配备必要的试验设备、仪器、仪表、综合检具、量具。
(名称及用途见附件一)
2内容
2.1 拆卸
对一次检修的KC20A电力连接器全部拆卸,分解成零件。
(零件名称、数量及图册见附件二)
2.2 分类
2.2.1插头的插头体没有电缆夹持机构,全部报废、更新;
2.2.2插头的插头盖标识和插座的防护盖标识与KC20A不同,若经检查合格,可加装
二次检修标牌,更新为KC20A。
2.2.3连接器外露的普通碳钢件不符合KC20A要求的,全部报废、更新。
(名称及数
量见附件三)
2.2.4插销、插套、橡胶密封件、橡胶防护装置等零部件必须全部报废、更新。
(名称
及数量见附件四)
2.2.5 原KC20连接器使用的绝缘板,必须全部报废、更新。
(名称及数量见附件四)2.2.6原连接器拆下的标准紧固件全部报废、更新。
2.2.7电缆组件(含端子)全部报废、更新。
2.3 检验
对分类后可以使用的零件进行检验,检验的内容及方法如下:
2.3.1壳体外观
目测零件外观,表面无碰伤、缺角,无深度腐蚀现象。
以下情况视为合格:
图1 壳体类零件退塑后(未喷塑前)
图2 壳体类零件退塑、喷塑后
图3 机构类零件处理后
2.3.2精度
检查零件的精度是否符合使用的要求,各类零件的检查要求和检验方法见下表: 2.3.2.1壳体部分
2.3.2.2机构部分
2.4 加工
对检验合格的零件进行表面处理和补充加工。
2.4.1喷塑件
对检验合格的喷塑件经退塑后进行喷塑处理。
(名称及数量见附件五)
2.4.2电镀件
对检验合格的钢件进行重新电镀处理。
(名称及数量见附件六)
2.4.3补充加工
对已经改进的早期零件进行补充加工。
(名称及数量见附件七)
2.5 配套
2.5.1根据拆卸、分类、检验、重新表面处理和补充加工后的零件统计结果,对配套缺件用新零件进行补充,确保检修连接器配套齐全。
2.6 装配
按《KC20A连接器装配工艺过程卡》的要求进行连接器的装配工作。
经二次检修后可以使用的插头(在插头盖上)、插座(在防护盖上)加装KC20A 二次检修永久标识。
标识内容如下:
2.7 检验
按《KC20A型连接器》标准的要求进行出厂检验,主要内容有:
2.7.1外观
用目测法检查,应符合2.3.1和其他出厂标准的要求。
2.7.2正常操作
将连接器按使用状态安装在试验台架上,以正常人双臂的力量应可使连接器操作手柄上下搬动自如,开始拔出时,允许用操作手柄施加不大的冲击力,插入操纵时,操作手柄应能被锁扣自动锁住。
2.7.3互换性
任选插头或插座进行实际互换和操作,应符合正常操作的要求。
2.7.4接触电阻
用操作手柄使插头与插座连接到位,拆下插头盖,连接测量导线,按GB5095.2规定的试验方法,测量连接器的接触电阻。
其结果应符合标准的要求。
2.7.5绝缘电阻
在插头与插座完全分离的状态下,按GB5095.2规定的试验方法,检查其绝缘电阻,测量结果应符合标准的要求。
2.7.6温升
连接器按使用状态安装在温升试验台上,按要求连接导线,按GB5095.3规定的方法,测量温升,其测量结果应符合标准的要求(抽查10%)。
2.8 标识
经检修合格的连接器必须在连接器的固定位置,按《运装客车[2002]310号文》要求标明永久性标记。
插头在插销安装板、插座在插座安装板(前片)上分别在以下图示位置标记:D2。
插销安装板插座安装板(前片)
2.9 包装
经检修合格的连接器的插头、插座应用防潮塑料袋封装,然后分别装入包装箱内,封箱入库,包装箱内应放有检修工厂出具的检修合格证,包装箱外应有明显的产品标识、检修标志和检修厂名。
附件一:
KC20连接器检修过程必须配备的
试验设备、仪器、仪表、综合检具和量具一、检修装备(三种)
试验仪器设备(五种)
附图
弹簧寿命试验机
) )
附件二:
KC20A连接器拆卸、分解后的零件名称、数量及附图
连接器外露的普通碳钢件
使用寿命到期和经过拆卸后不能再使用的零件
需进行退塑喷塑处理的零件
需进行重新电镀处理的零件
需进行补充加工的零件及加工要求。
