电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。
电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。
电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。
同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。
电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。
电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。
值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。
分为有汇流母线和无汇流母线两大类。
本期我们主要关注有汇流母线的接线方式。
电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线，以保证检修人员安全。
QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：接线简单清晰，设备少投资低，操作方便。
缺点：可靠性不高，不够灵活。
具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。
（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
QF闭合，母线并列运行：相当于不分段的单母线接线。
若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。
QF断开，母线分列运行：相当于两个不分段的单母线接线。
若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

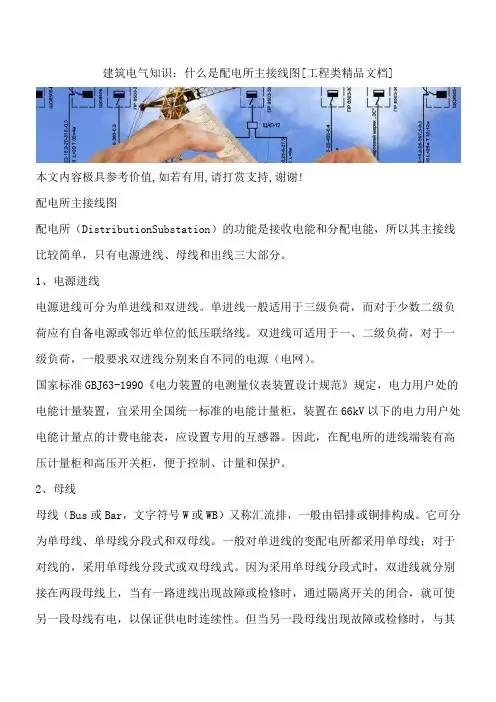

![建筑电气知识：什么是配电所主接线图[工程类精品文档]](https://uimg.taocdn.com/408c350410a6f524ccbf8587.webp)
建筑电气知识：什么是配电所主接线图[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!配电所主接线图配电所（DistributionSubstation）的功能是接收电能和分配电能，所以其主接线比较简单，只有电源进线、母线和出线三大部分。
1、电源进线电源进线可分为单进线和双进线。
单进线一般适用于三级负荷，而对于少数二级负荷应有自备电源或邻近单位的低压联络线。
双进线可适用于一、二级负荷，对于一级负荷，一般要求双进线分别来自不同的电源（电网）。
国家标准GBJ63-1990《电力装置的电测量仪表装置设计规范》规定，电力用户处的电能计量装置，宜采用全国统一标准的电能计量柜，装置在66kV以下的电力用户处电能计量点的计费电能表，应设置专用的互感器。
因此，在配电所的进线端装有高压计量柜和高压开关柜，便于控制、计量和保护。
2、母线母线（Bus或Bar，文字符号W或WB）又称汇流排，一般由铝排或铜排构成。
它可分为单母线、单母线分段式和双母线。
一般对单进线的变配电所都采用单母线；对于对线的，采用单母线分段式或双母线式。
因为采用单母线分段式时，双进线就分别接在两段母线上，当有一路进线出现故障或检修时，通过隔离开关的闭合，就可使另一段母线有电，以保证供电时连续性。
但当另一段母线出现故障或检修时，与其相连接的配电支路就要停电，为了进一步提高供电可靠性（对于一级负荷而言），就必须采用双母线。
当然，采用双母线会使开关设备的用量增加一倍左右，投资增加很大。
3、出线出线起到分配电能的作用，并把母线的电能通过出线的高压开关柜和输电线送到车间变电所。
采用分段单母线式，在每段上都装有避雷器和三相五心柱电压互感器，以防止雷电波袭击，电压互感器可进行电压测量和绝缘监视。
出线端装有高压开关柜，每个高压开关柜上都有两个二次绕组的电流互感器，其中一个绕组接测量仪表，另一个接继电保护装置。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
第七课电气主接线图符文君电气主接线是水电站、变电站中发电、输电和分配电能的电路，称为一次接线。
它包括发电机、变压器、母线、开关、电流互感器、电压互感器、避雷器、消弧线圈及输电线路等有关电器设备。
电气主接线是一个电站的总图，是电力生产运行和调度管理的指挥图。
每一个电站有自己的主接线的接线方式，但其都遵循以下规定。
1、第一个阿拉伯数字代表电压等级：2.3~3.3kV为“1”，6kV为“2”，10kV为“3”，35kV为“4”，110kV为“5”，220kV为“6”，500kV 为“7”。
2、第二个阿拉伯数字为断路器，取偶数，自00编起，如我厂的302即10kV级04号断路器。
如为刀闸，采用从属设备和固定编号结合的原则，如2041刀闸。
3、主变压器或线路侧没有断路器，只有刀闸的二、三数字取奇数号，从01编起，如501。
4、电压互感器、避雷器、中性点刀闸在电压等级编号后，跟随“×”，如3×14；发电机的电压互感器在电压等级后跟随G，以示区别，如3G114。
5、断路器靠线路侧刀闸，从属断路器编号，加注“3”，如3183，靠母线侧的刀闸加注“1”，如3181。
6、电压互感器用刀闸为数字4，1代表I段母线，如10kV的1段母线电压互感器的刀闸为3×14。
7、避雷器及旁路刀闸为数字5，如6kV的1段母线避雷器刀闸为2×15.。
8、中性点直接接地刀闸为数字6，如110kV的1号主变中性点接地刀闸为5×16.9、安全措施用接地刀闸编号，在所属断路器或刀闸编号右上角加-1，如302-1，5043-1。
10、在一个大电网里进行编号时，在编号前加注代表该电站或是变电站名称的汉字。
如牛头河电站502断路器为“牛502”。
在主接线图中不同的颜色代表不同的电压等级，如红色表示“110kV”，黄色代表“35kV”，蓝色代表“10kV”，褐色代表“0.4kV”。
在开关和刀闸中，红色代表“合闸”，绿色代表“分闸”。
什么是电气主接线图？一、什么是电力系统和电力网？答：由各种电压的电力线路将一些发电厂、变电所和电力用户联系起来的发电、输电、变电、配电和用电的整体称为电力系统。
大型电力系统可以是由发电厂联合供电的系统。
通常将电力系统中各级电压的电力线路及其联系的变电所称为电力网。
在我国习惯将电力系统称作电网，电网按电压等级来划分，有10kV电网、110kV电网等；也可按地域来划分，如华东电网、东北电网等。
抵押配电线路的额定电压为380V/220V。
用电设备的额定电压多数是220V和380V；大功率电动机的电压为3kV和6kV；机床照明和矿井安全电压规定为36V。
二、什么是电气主接线图？答：用国家统一规定的电气图形符号、文字符号表示主接线中各电气设备相互连接顺序的图形就是电气主接线图。
电气主接线图一般都用单线图表示，即一根线就代表三相。
但在三相接线不同的局部位置要用三线图表示，例如，较为常见的是接有电流互感器的部位。
三、电气主接线图有何特点？常用典型电气主接线图是指由电力主变压器、母线、各类断路器、隔离闸刀、负荷开关、进出架空线、电力电缆、并联电容器等一次电气设备，按一定的次序连接，汇集和分配电能的电路组合。
它是电气设备的选择、配电装置的确定、安装调试、运行操作、事故分析的重要依据。
四、电气主接线图有哪些类型？变电站的电气主接线图分为有母线和无母线两类结构。
所谓母线，是指汇集和分配电能的导线，又称汇流排。
母线按材料不同，又称为“铜排”、“铝排”。
连接各进出线的母线称为主母线，其余的为分支母线。
母线在电气主接线图中用黑粗线表示。
有无母线及母线的结构，是电气主接线形式的核心问题。
五、电气主接线的基本形式有哪些？变配电所电气主接线的基本形式较多。
应用不同的母线接线方式，可使在变压器数量少的情况下也能向多个用户的馈电线供电，或保证用户的馈电线能从不同的变压器获得供电。
对于中小型工厂的变配电所来说，其主接线大多是采用单母线接线，也有的采用其中两种基本形式的组合。
变配电所的电气主接线介绍及应用主接线是指由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路，亦称主电路。
主接线常用主接线图（主电路图）表示，是用国家标准规定的电气设备图形符号并按电流通过顺序排列，表示供电系统、电气设备或成套装置的基本组成和连接关系的功能性简图。
由于交流供电系统通常是三相对称的，故一次接线图一般绘制成单线图。
包括设备安全及人身安全一次接线应符合一、二级负荷对供电可靠性的要求用最少的切换来适应各种不同的运行方式，检修时操作简便，另外，还应能适应负荷的发展，便于扩建。
尽量做到接线简化、投资省、占地少、运行费用低。
一、主接线图及其要求二、电气主接线基本形式（一）有母线的主接线母线又称汇流排，起着汇集电能和分配电能的作用。
优点是简单、清晰、设备少，但可靠性与灵活性不高。
一般供三级负荷，两路电源进线的单母线可供二级负荷。
1、单母线接线母线分段后，可提高供电的可靠性和灵活性。
2、单母线分段接线 两路电源一用一备时，分段断路器接通运行。
任一段母线故障，分段断路器可在继电保护装置作用下自动断开。
两路电源同时工作互为备用（又称暗备用）时，分段断路器则断开运行。
任一电源故障，分段断路器可自动投入。
双母线接线与单母线接线相比从结构上而言，多设置了一组母线，同时每个回路经断路器和两组隔离开关分别接到两组母线WB1、WB2上，两组母线之间可通过母线联络断路器QF3连接起来。
3、双母线接线正常工作时一组母线工作（如WB1），一组母线备用（如WB2），各回路中连接在工作母线上的隔离开关接通，而连接在备用母线上的隔离开关均断开。
双母线接线能保证所有出线的供电可靠性，用于有大量一、二级负荷的大型变配电所。
无母线主接线的特点，是在电源与出线或变压器之间没有母线连接。
图1为几种典型形式。
其特点是接线简单，设备少，经济性好，适于只有一台主变压器的小型变电所。
（二）无母线的主接线1、线路－变压器组单元接线图c中变压器的高压侧仅设置负荷开关，而未设保护装置。
