多层厂房设计

多层厂房课程设计一、教学目标本节课的教学目标是让学生掌握多层厂房的设计原理和流程，了解多层厂房的结构类型、荷载计算、支撑系统等关键知识点，提高学生解决实际工程问题的能力。

1.掌握多层厂房的结构类型及特点。

2.学会多层厂房荷载计算方法。

3.了解多层厂房支撑系统的设计原理。

4.能够运用所学知识分析和解决多层厂房设计中的问题。

5.能够熟练使用相关设计软件进行多层厂房设计。

情感态度价值观目标：1.培养学生对工程设计的热爱，提高学生的创新意识。

2.培养学生团队协作精神，提高学生的沟通能力。

二、教学内容根据课程目标，本节课的教学内容主要包括多层厂房的结构类型、荷载计算、支撑系统设计等方面。

1.多层厂房的结构类型：主要包括框架结构、剪力墙结构、框架-剪力墙结构等。

2.荷载计算：包括自重、屋面荷载、楼面荷载、活载、风载等。

3.支撑系统设计：包括屋面支撑、楼层支撑、柱支撑等。

三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。

1.讲授法：用于讲解多层厂房的结构类型、荷载计算、支撑系统设计等基本概念和原理。

2.讨论法：学生就实际工程案例进行讨论，提高学生解决实际问题的能力。

3.案例分析法：分析典型多层厂房设计案例，让学生了解设计过程和注意事项。

4.实验法：安排学生进行多层厂房模型制作，提高学生的动手能力和实践能力。

四、教学资源本节课所需教学资源包括教材、参考书、多媒体资料、实验设备等。

1.教材：选用权威、实用的教材，如《工业建筑设计原理》等。

2.参考书：提供相关领域的参考书籍，如《建筑结构设计手册》等。

3.多媒体资料：制作精美的PPT，展示多层厂房设计的相关图片、视频等。

4.实验设备：准备模型制作所需的材料和工具，如尺子、剪刀、胶水等。

五、教学评估本节课的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。

1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等，评估学生的学习态度和理解程度。

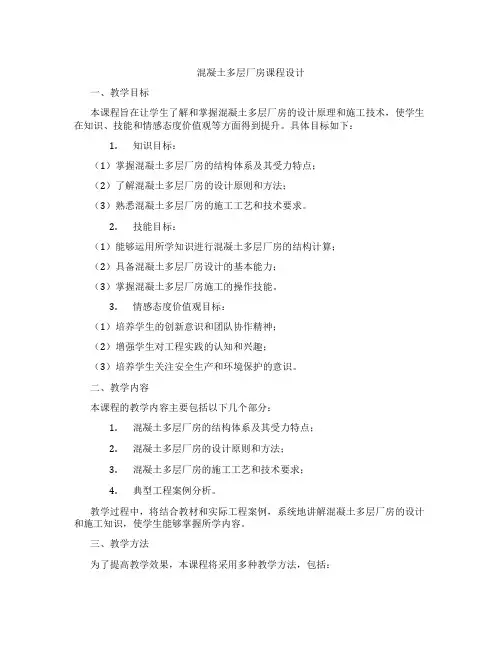

混凝土多层厂房课程设计一、教学目标本课程旨在让学生了解和掌握混凝土多层厂房的设计原理和施工技术，使学生在知识、技能和情感态度价值观等方面得到提升。

具体目标如下：1.知识目标：（1）掌握混凝土多层厂房的结构体系及其受力特点；（2）了解混凝土多层厂房的设计原则和方法；（3）熟悉混凝土多层厂房的施工工艺和技术要求。

2.技能目标：（1）能够运用所学知识进行混凝土多层厂房的结构计算；（2）具备混凝土多层厂房设计的基本能力；（3）掌握混凝土多层厂房施工的操作技能。

3.情感态度价值观目标：（1）培养学生的创新意识和团队协作精神；（2）增强学生对工程实践的认知和兴趣；（3）培养学生关注安全生产和环境保护的意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.混凝土多层厂房的结构体系及其受力特点；2.混凝土多层厂房的设计原则和方法；3.混凝土多层厂房的施工工艺和技术要求；4.典型工程案例分析。

教学过程中，将结合教材和实际工程案例，系统地讲解混凝土多层厂房的设计和施工知识，使学生能够掌握所学内容。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解基本概念、原理和设计方法；2.案例分析法：分析实际工程案例，使学生更好地理解理论知识；3.讨论法：引导学生进行思考和讨论，培养学生的创新意识；4.实验法：进行混凝土实验，使学生了解施工工艺和技术要求。

通过多样化教学方法，激发学生的学习兴趣，提高学生的主动性和积极性。

四、教学资源为了支持本课程的教学，将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、视频等多媒体资料，生动展示教学内容；4.实验设备：保障实验教学的开展，使学生掌握实际操作技能。

综上所述，本课程将根据教学目标、内容和要求，采用多种教学方法和资源，为学生提供一个系统、全面的学习平台。

多层厂房设计知识点多层厂房是指在同一建筑内，具有两层或两层以上的楼层，用于工业生产、仓储、办公等多种功能的建筑。

在进行多层厂房的设计时，需要考虑到一系列的知识点，包括建筑结构、安全性、功能布局等方面。

本文将就多层厂房设计的一些关键知识点进行探讨。

一、建筑结构设计多层厂房的建筑结构设计是整个设计过程中的重要环节。

常见的多层厂房结构形式包括钢结构、混凝土结构和混合结构。

在设计过程中，需要根据使用需求和场地条件选择适合的结构形式，确保建筑的安全性和稳定性。

1.1 钢结构设计钢结构是多层厂房常用的结构形式之一。

它具有高强度、轻质、施工速度快等特点，适用于大跨度、大空间的厂房建设。

在钢结构设计中，需要考虑荷载计算、构件尺寸选取、节点设计等问题，确保整个结构的稳定性和安全性。

1.2 混凝土结构设计混凝土结构是多层厂房常用的结构形式之一。

它具有良好的抗压性能、耐久性好等特点，适用于承受大荷载的厂房建设。

在混凝土结构设计中，需要考虑构件的布置、截面尺寸、配筋设计等问题，确保结构的强度和刚度满足要求。

1.3 混合结构设计混合结构是将钢结构和混凝土结构相结合的一种结构形式，能够发挥各自的优势。

在混合结构设计中，需要考虑各种结构的相互作用、节点连接方式等问题，确保结构的整体性和协调性。

二、安全性设计多层厂房的安全性设计是保证工作人员和设备安全的重要保障。

在设计过程中，需要重点关注以下几个方面。

2.1 火灾安全设计多层厂房应当具备良好的防火性能，包括采用防火材料、设置防火隔墙、配置灭火系统等措施，确保在发生火灾时能够及时控制和扑灭火源，保护人员和财产的安全。

2.2 应急疏散设计多层厂房应当设置合理的疏散通道，保证人员在紧急情况下能够快速疏散到安全地带。

疏散通道的设计要符合相关法规要求，通道宽度、通行能力等要满足使用人数和建筑面积的要求。

2.3 结构安全设计多层厂房的结构设计要满足一定的安全标准，包括承载能力、抗震性能等方面。

多层⼚房框架结构设计第⼀章设计任务及要求1.1⼯程概况该⼚是专门⽣产机床电器开关的专业⼚,模具车间是其中主要车间之⼀,专门⽣产开关零件的冷冲模和成型模构件，该车间正⽴项建设，⼚区位于上海市嘉定区南翔镇。

车间内多为⼩型机床，为节省⼟地，缩短⼯艺流程，可采⽤多框架结构，既四层⼆跨框架，其柱⽹布置图见图1。

1-4层的建筑层⾼分别为5m、4.4 m、4.4 m、4.0 m。

1-4层的结构层标⾼分别为5.8m、4.4 m、4.4 m、4.0 m。

车间内⼯作⼈员约为150⼈左右，故车间⼆头设有⼆部楼梯，并在⼀头设有办公室若⼲间及厕所⼀间，男⼥隔层设置，在两⾯还设有2t客货梯⼀台。

结构采⽤现浇RC四层框架，楼板⼤部分采⽤预制板，局部在楼梯间及其附近采⽤现浇楼板结构，柱下采⽤⽚筏基础。

图1.1 柱⽹布置图1.2设计资料1.2.1⼯程地质条件根据地质勘查报告说明，场地内地下⽔位平均深度为0.4m，对砼⽆侵蚀性，勘查范围内未见不良地质现象。

⼟质构成⾃地表向下依次为：1)填⼟层：厚度约为0.5m，承载⼒标准值Fk=80kpa。

2)粘⼟层：厚度约为2.0m，承载⼒标准值Fk=80kpa。

3)淤质粘⼟：厚度约为2.0m，承载⼒标准值Fk=80kpa。

4)粉砂⼟：厚度约为2.0m，承载⼒标准值Fk=72kpa。

5)淤质粘⼟：厚度约为6.0m，承载⼒标准值Fk=72kpa。

6)粉砂⼟：厚度约为2.5m，承载⼒标准值Fk=80kpa。

7)粘⼟：厚度约为12.0m，承载⼒标准值Fk=80kpa。

第2层褐黄⾊粘⼟层，虽然它呈可⼀软塑状况，具⾼压缩性，但仍可作为甲类建筑物的天然地基；第8层绿⾊粘⼟层是理想的桩基持⼒层。

⼜根据不同⼿段测试所得地基⼟承载⼒不同，个别相差较⼤，所以勘查单位建议⼟层的计算强度采⽤：⼆层：100 kN/m2；三层：80 kN/m2；四层：75 kN/m2；五层：60 kN/m2；六层：80 kN/m2；七层：85 kN/m2；⼋层：190 kN/m2 1.2.2⽓象资料1)基本雪压值0.25KN/m2 0.20KN/m2⽆2)基本风压值0.40KN/m20.55KN/m20.70KN/m23)主导风向东南1.2.3抗震设防烈度抗震设防烈度为7度，设计基本地震加速度值为0.10g，建筑场地图类别为⼆类，场地特征周期为0.35s，设计地震分组为第⼀组。

多层厂房的设计要点设计多层厂房需要注意的要点多层厂房是在单层厂房基础上发展而来的，其优点在于可以安排竖向生产流程，集中管线，方便管理，并且占地面积小。

但是，如果要安排重型或振动较大的生产车间，则结构设计会比较复杂。

多层厂房的平面形式有多种，其中最常见的是内廊式不等跨布置，中间跨作通道；等跨布置，适用于大面积灵活布置的生产车间。

对于以自然采光为主的多层厂房，其宽度一般为15～24米，过宽则中间地带采光不足。

交通枢纽、管道井通常布置在中心部位，空调机房则可设在厂房的一侧或底层，利用技术夹层、竖井通至各层。

多层厂房的层高一般为4～5米，有时为了获得足够的自然光，可达到6米，但要考虑设备和悬挂运输机具的高度。

多层厂房的底层通常布置对外运输频繁的原料粗加工、设备较大、用水较多的车间或原料和成品库。

多层厂房的顶层便于加大跨度和开设天窗，适宜布置大面积加工装配车间或精密加工车间。

其他各层则根据生产线作出安排。

多层厂房各层间主要依靠货梯连系，楼梯宜靠外墙布置。

有时为了简化结构，也可将交通运输枢纽设在与厂房毗邻的连接体内。

在用斗式提升机、滑道、输液通道、风动管道等重力运输设备的生产车间，如面粉厂，其工段要严格按照工艺流程布置。

生活辅助用房通常布置在各层端部，以接近所服务的工段，也可将生活辅助用房贴建在主厂房外，利用楼梯错层连接。

多层厂房多采用钢筋商品混凝土框架结构体系，或预制、或现浇，或二者相结合；也广泛采用无梁楼盖体系，如升板等类型。

楼面荷载应考虑工艺变更时的适应性，同时也要考虑为设备安装和大修留起吊孔。

对于热加工厂房，由于其在生产过程中会散发大量余热或烟尘，因此厂房设计应着重解决散热排烟问题，一般以采用自然通风散热为主，机械排热为辅。

设计中还要综合考虑车间内外对环境的污染和影响。

热加工厂房通常为窄长的单跨厂房，以利自然通风，面积大的也可用联跨。

厂房内的热源布置要考虑对相邻工段的影响，如果常年风压不大，热源最好正对排风口（如天窗等），以减少室内的紊乱气流。

第二部分框架结构设计指导书2.1工程概况：本工程建设地点在保定，为五层工业厂房。

建筑面积平方米。

建筑物结构形式为钢筋混凝土框架结构，钢筋混凝土独立基础。

地上五层，底层层高可与其他层层高相同，也可稍高，标准层层高自定。

建筑总高米。

框架结构承重方案：楼盖建议采用双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。

根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。

材料：混凝土强度等级：C35～C50；钢筋种类：I，II，III级钢筋。

陶粒空心砌块填充墙，外墙200厚，内墙200厚。

工程水文地质条件：地基承载力标准值f k=180kPa，无软弱下卧层。

冬季冰冻层厚度为0.6米；地下水位在12米以下。

•建筑结构安全等级和设计使用年限：二级、50年。

环境类别：一类。

•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。

现浇钢筋混凝土房屋的抗震等级：风荷载0.4KN/m2 ，雪荷载0.35 KN/m2 。

工程做法：参考华北建筑标准设计图集1 屋面做法：2 楼面做法：3 墙体及内、外墙面做法，顶棚做法。

门窗：外墙，塑钢门窗；内墙，木门窗。

2.2 结构平面布置2.2.1原则：•应满足工艺流程要求；－见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等）；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。

《抗震规范》3.4.1 建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案。

3.4.2 建筑及其抗侧力结构的平面布置宜规则对称，并应具有良好的整体性；建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变，当存在表3.4.2-所列举的平面不规则类型或表3.4.2-2 所列举的竖向不规则类型时，应符合本章第3.4.3 条的有关规定3.4.3 不规则的建筑结构应按下列要求进行水平地震作用计算和内力调整并应对薄弱部位采取有效的抗震构造措施:1 平面不规则而竖向规则的建筑结构应采用空间结构计算模型，并应符合下列要求: 1)扭转不规则时应计及扭转影响且楼层竖向构件最大的弹性水平位移和层间位移，分别不宜大于楼层两端弹性水平位移和层间位移平均值的 1.5 倍。

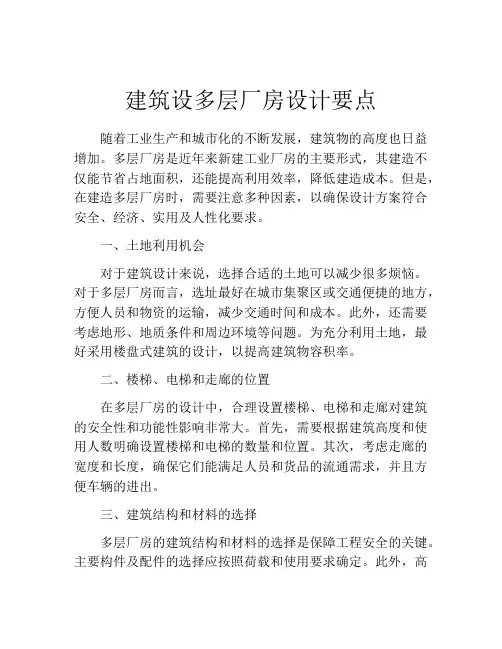

建筑设多层厂房设计要点随着工业生产和城市化的不断发展，建筑物的高度也日益增加。

多层厂房是近年来新建工业厂房的主要形式，其建造不仅能节省占地面积，还能提高利用效率，降低建造成本。

但是，在建造多层厂房时，需要注意多种因素，以确保设计方案符合安全、经济、实用及人性化要求。

一、土地利用机会对于建筑设计来说，选择合适的土地可以减少很多烦恼。

对于多层厂房而言，选址最好在城市集聚区或交通便捷的地方，方便人员和物资的运输，减少交通时间和成本。

此外，还需要考虑地形、地质条件和周边环境等问题。

为充分利用土地，最好采用楼盘式建筑的设计，以提高建筑物容积率。

二、楼梯、电梯和走廊的位置在多层厂房的设计中，合理设置楼梯、电梯和走廊对建筑的安全性和功能性影响非常大。

首先，需要根据建筑高度和使用人数明确设置楼梯和电梯的数量和位置。

其次，考虑走廊的宽度和长度，确保它们能满足人员和货品的流通需求，并且方便车辆的进出。

三、建筑结构和材料的选择多层厂房的建筑结构和材料的选择是保障工程安全的关键。

主要构件及配件的选择应按照荷载和使用要求确定。

此外，高强度钢材料和耐火材料在安全性和经济性方面都有优势。

对人员工作舒适度的提高，可以考虑在外墙采用双层中空玻璃幕墙，并添加遮阳装置，以减少能源消耗。

四、消防系统的设计对于多层厂房而言，消防系统的设计非常重要。

在设计时应当考虑到所有可能发生的火灾危险，并设置消防设备，包括喷水系统、烟雾探测器和防火门等。

还需要定期检查和维修消防设备，以确保其正常运转。

五、环境保护在设计多层厂房时，需要仔细考虑环境保护问题。

建筑物应配备废气和废水处理装置，并定期检查和维修。

在设计中应考虑到降噪措施并尽可能减少对周边环境的影响。

综上所述，对于建筑多层厂房来说，主要需要关注以上几个方面：选址、楼梯、电梯和走廊的位置、建筑结构和材料的选择、消防系统的设计和环境保护等。

只有在以上这些方面严格遵守标准，才能做到安全、舒适并具有可持续发展的优点。
