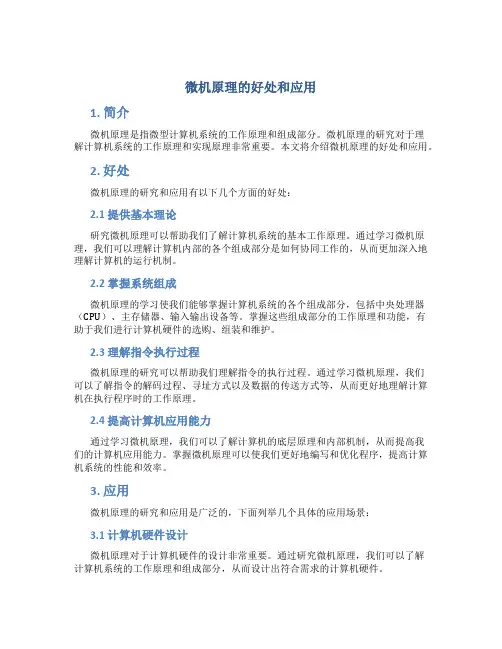

微机原理的好处和应用1. 简介微机原理是指微型计算机系统的工作原理和组成部分。
微机原理的研究对于理解计算机系统的工作原理和实现原理非常重要。
本文将介绍微机原理的好处和应用。
2. 好处微机原理的研究和应用有以下几个方面的好处：2.1 提供基本理论研究微机原理可以帮助我们了解计算机系统的基本工作原理。
通过学习微机原理，我们可以理解计算机内部的各个组成部分是如何协同工作的，从而更加深入地理解计算机的运行机制。
2.2 掌握系统组成微机原理的学习使我们能够掌握计算机系统的各个组成部分，包括中央处理器（CPU）、主存储器、输入输出设备等。
掌握这些组成部分的工作原理和功能，有助于我们进行计算机硬件的选购、组装和维护。
2.3 理解指令执行过程微机原理的研究可以帮助我们理解指令的执行过程。
通过学习微机原理，我们可以了解指令的解码过程、寻址方式以及数据的传送方式等，从而更好地理解计算机在执行程序时的工作原理。
2.4 提高计算机应用能力通过学习微机原理，我们可以了解计算机的底层原理和内部机制，从而提高我们的计算机应用能力。
掌握微机原理可以使我们更好地编写和优化程序，提高计算机系统的性能和效率。
3. 应用微机原理的研究和应用是广泛的，下面列举几个具体的应用场景：3.1 计算机硬件设计微机原理对于计算机硬件的设计非常重要。
通过研究微机原理，我们可以了解计算机系统的工作原理和组成部分，从而设计出符合需求的计算机硬件。
3.2 嵌入式系统开发嵌入式系统是指集成了计算机处理器和专用软件的设备，如智能手机、机器人等。
微机原理的研究使得我们能够理解和掌握嵌入式系统的工作原理和设计方法，从而能够进行嵌入式系统的开发和调试。
3.3 网络通信技术微机原理的研究对于网络通信技术的应用也非常重要。
了解微机原理可以帮助我们理解计算机网络的工作原理和通信协议，从而进行网络系统的设计和优化。
3.4 数据库管理系统数据库管理系统是一种用于管理和操作数据库的软件系统。
微型计算机原理及应用教学大纲
一、教学目的
1、了解微型计算机的原理和基础技术；
2、掌握微型计算机的结构原理及其应用；
3、学习和掌握微型计算机的编程语言和操作系统；
4、能够利用计算机软件进行复杂运算，解决实际的问题；
5、了解有关计算机网络的基础知识；
二、课程内容
1、微型计算机概述：介绍微型计算机的概念、类型、组成结构和技术特点等；
2、微型计算机组成：分析微型计算机结构中的主要部件及其功能，包括处理器、存储器、输入/输出器件、中央处理器单元等；
3、操作系统原理：介绍操作系统的基本概念、特性，深入介绍操作系统内部结构及其功能；
4、编程语言原理：介绍基本的计算机编程语言及其组织结构，深入学习编程语言的编译和运行机制；
5、软件应用技术：介绍供应市场上的各种软件应用，及其系统设计原理，掌握使用软件的基本方法；
6、计算机网络：介绍计算机网络的基本概念、结构、功能和特点，介绍常见的计算机网络协议和技术；
三、学习要求
1、认真学习，理解微型计算机的原理，掌握相应的技术；
2、熟练掌握各种软件的安装、应用、调试等工作。

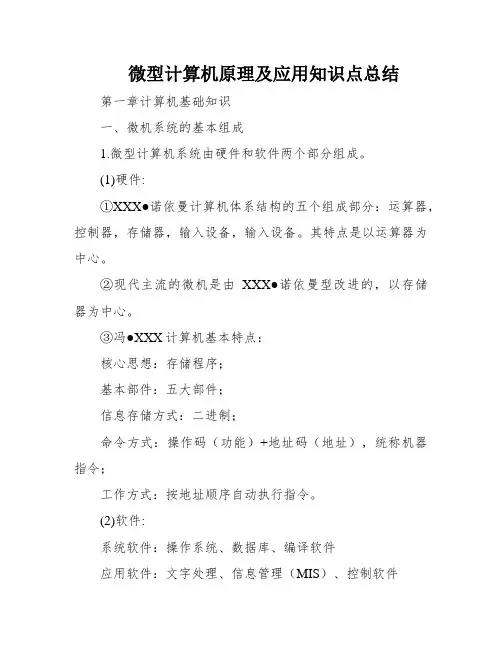

微型计算机原理及应用第三版课后答案【篇一：《微型计算机原理及应用》课后习题答案】=txt>第一章1.1 解释题(1) 微处理器【解答】由大规模集成电路芯片构成的中央处理器（cpu），叫做微处理器。
(2) 微型计算机【解答】以微处理器为基础，配以内存储器、输入输出接口电路、总线以及相应的辅助电路而构成的计算机裸机，叫做微型计算机。
(3) 微型计算机系统【解答】微型计算机系统由硬件系统和软件系统组成。
即由微型计算机、配以相应的外部设备（如打印机、显示器、键盘、磁盘机等），再配以足够的软件而构成的系统。
(4) 单板机【解答】将微处理器、ram、rom以及i/o接口电路，再配上相应的外设（如小键盘、led显示器等）和固化在rom中的监控程序等，安装在一块印刷电路板上构成的微型计算机系统称为单板机。
(5) 运算器【解答】运算器是直接完成各种算术运算、逻辑运算的部件，主要由alu（arithmetic and logic unit,算术逻辑部件）、通用寄存器、标志寄存器等组成。
(6) 地址总线【解答】地址总线是cpu对内存或外设进行寻址时，传送内存及外设端口地址的一组信号线。
地址总线的条数多少决定了cpu的寻址能力。
(7) 数据总线【解答】数据总线是cpu与内存或外设进行信息交换时，所用的一组数据信号线。
它决定了cpu一次并行传送二进制信息的位数，反映出cpu的“字长”这个重要性能指标。
(8) 控制总线【解答】控制总线是在cpu与外部部件之间传送控制信息（如读/写命令、中断请求命令等）的一组信号线。
1-2 单片机应包括哪些基本部件？其主要应用于哪些领域？【解答】一般单片机芯片中包括微处理器、ram、rom、i/o接口电路、定时器/计数器，有的还包括a/d、d/a转换器等。
其主要应用于智能化仪器仪表及工业控制领域。
1-3 按图1-11和图1-12，写出取第二条指令操作码和执行第二条指令的过程。
【解答】1) ip的值（002h）送入地址寄存器ar；2) ip的内容自动加1，变为003h；3) ar将地址码通过地址总线送到存储器的地址译码器，经译码后选中002h单元；4) 微处理器给出读命令；5) 所选中的002h单元内容04h送上数据总线db；6) 数据总线db上的数据04h送到数据寄存器dr；7) 因是取指操作，取出的是指令操作码04h，即由dr送入指令寄存器ir；8) ir中的操作码经指令译码器id译码后，通过pla发出执行该指令的有关控制命令。
微型计算机原理及应用第一篇：微型计算机的概述微型计算机，简称微机，是一类普及于个人和家庭使用的计算机，主要由中央处理器、存储器、输入设备、输出设备等组成，广泛应用于个人办公、教育、娱乐等领域。
微型计算机起源于20世纪70年代初，当时计算机主要应用于科学计算和专业领域。
1971年，英特尔公司推出了世界上第一款微处理器Intel 4004，这标志着微处理器技术的诞生，也为微型计算机的发展奠定了基础。
随着计算机技术的不断进步和成本的降低，微型计算机得以广泛应用，并随着时代的发展不断更新换代。
微型计算机的主要部件包括中央处理器、存储器、输入设备和输出设备。
中央处理器是微型计算机的“大脑”，负责处理数据和指令，控制整个计算机的运行。
存储器则用于存储程序和数据，包括随机存储器（RAM）和只读存储器（ROM）等。
输入设备包括键盘、鼠标、扫描仪等，用于向计算机输入数据。
输出设备包括显示器、打印机、扬声器等，用于从计算机输出数据。
微型计算机具有体积小、便携、灵活性高等特点，能够完成文字、图像、音乐等多种操作，已成为人们生活中不可或缺的一部分。
随着人工智能、物联网等技术的发展，微型计算机的应用也越来越广泛，将对社会产生越来越大的影响。
第二篇：微型计算机的结构与工作原理微型计算机包括硬件和软件两部分，其中硬件包括中央处理器、存储器、输入输出设备等，而软件则包括操作系统、应用程序、驱动程序等。
中央处理器（CPU）是微型计算机的核心部件，它有两个基本部分：算术逻辑单元（ALU）和控制单元（CU）。
算术逻辑单元负责数学运算和逻辑运算，而控制单元则负责指令的控制和执行。
CPU通过总线与存储器及输入输出设备进行通信。
存储器分为主存储器和辅助存储器两部分。
主存储器包括随机存储器（RAM）和只读存储器（ROM）等，用于存储正在运行程序和数据。
而辅助存储器则包括硬盘、光盘、U盘等设备，用于长期保存程序和数据。
输入输出设备包括键盘、鼠标、扫描仪、显示器、打印机、扬声器等，用于输入和输出数据。
微机原理及应用是学什么的1. 简介微机原理及应用是一门讲授微型计算机的组成原理和应用技术的课程。
它涵盖了计算机硬件、软件和操作系统等多个方面的内容。
本文将介绍微机原理及应用的核心内容，以及学习这门课程所带来的好处。
2. 微机原理微机原理是微机原理及应用课程的核心内容之一。
学习微机原理将使你了解微型计算机的组成和工作原理。
以下是微机原理的主要内容：•计算机硬件：学习计算机的主要硬件组成部分，如中央处理器（CPU）、内存、输入输出设备等。
深入了解这些硬件组成部分的工作原理，将使你能够更好地理解计算机的运行方式。
•计算机系统结构：了解计算机系统的结构和层次，包括硬件和软件之间的交互关系。
学习微机的系统结构可以帮助你理解计算机的组织和功能。
•计算机指令系统：学习微机的指令系统，包括指令的格式、操作码和寻址方式等。
了解指令系统可以帮助你理解计算机的指令执行过程。
•计算机中断和I/O控制：学习计算机的中断处理和I/O控制，了解中断的概念和作用，以及计算机如何与外部设备进行交互。
3. 应用技术微机原理及应用还包括了微机应用技术的学习。
学习微机应用技术将使你掌握以下技能：•操作系统：学习常见的操作系统如Windows和Linux等，掌握操作系统的基本功能和使用方法。
了解操作系统可以帮助你更好地管理计算机资源和执行各种任务。
•软件开发：学习计算机编程和软件开发技术，掌握至少一种编程语言的基本语法和应用。
通过学习软件开发，你可以实现自己的创意和想法，并将它们应用到计算机程序中。
•数据库管理：了解数据库的基本概念和管理方法，掌握SQL语言的基本操作。
学习数据库管理可以使你能够有效地存储、检索和管理大量的数据。
•网络技术：学习计算机网络的基本原理和应用，了解计算机网络的构建和通信方式。
掌握网络技术可以帮助你理解互联网的工作方式，并进行网络配置和维护。
4. 学习微机原理及应用的好处学习微机原理及应用有许多好处，无论你是从事计算机相关行业还是其他领域。
微型计算机原理及应用知识点总结
一、微型计算机结构原理
1、微型计算机硬件结构：微型计算机的硬件结构包括中央处理器（CPU）、主存储器（Memory）、输入输出设备（I/O Devices）、微处理器（Microprocessor）和运算器等等。
2、微型计算机系统软件构造：微型计算机的系统软件包括操作系统（OS）、应用软件和软件编程工具等。
3、微型计算机技术原理：微型计算机技术的主要内容包括数据编码技术、程序设计语言、计算机网络技术、多媒体技术、高性能计算技术等等。
1、微型计算机在工业控制中的应用：微型计算机可广泛应用于工业自动化系统的控制系统，常用的技术有：PLC、模拟控制、数字控制、计算机网络技术等等。
2、微型计算机在商业财务中的应用：微型计算机可应用于各种商业财务管理系统，常用的技术有：ERP、商务软件、财务会计软件、报表分析软件等等。
3、微型计算机在信息处理中的应用：微型计算机可应用于各种信息处理系统，常用的技术有：文本处理软件、数据库管理系统、图形图像软件等等。
微型计算机原理及应用第四版答案微型计算机原理及应用第四版答案1. 简答题一：根据微型计算机原理及应用第四版，答案如下：- 定义微型计算机：微型计算机是一种基于微处理器技术的计算机系统，包括中央处理器、内存、输入输出设备等部件，通常体积小、功耗低、成本较低，可广泛应用于个人电脑、嵌入式系统等领域。
- 描述微型计算机核心部件：微型计算机的核心部件包括中央处理器(CPU)、内存、输入输出设备等。
CPU是微型计算机的处理器，负责执行指令、进行运算逻辑等核心任务。
内存用于存储程序和数据，常见的有随机访问存储器(RAM)、只读存储器(ROM)等。
输入输出设备用于与外部环境进行数据交互，如鼠标、键盘、显示器等。
- 解释微指令：微指令是微型计算机中的一种低级指令，用于控制CPU的工作流程。
它通过微程序控制器中的存储器来存储和提取指令，包括控制信号和操作码等信息。
微指令的执行过程是顺序逐条执行，可以实现CPU的控制逻辑。
- 论述微型计算机系统结构：微型计算机系统的结构通常分为五个部分：中央处理器(CPU)、存储器、输入设备、输出设备、总线。
其中CPU负责执行指令，存储器用于存储程序和数据，输入设备用于接收外部信息，输出设备用于将结果显示给用户，总线用于连接各个部件之间的数据传输。
2. 简答题二：根据微型计算机原理及应用第四版，答案如下：- 描述微控制器的组成结构：微控制器是一种集成了微处理器、存储器和各种外设接口的单芯片计算机系统。
它通常包括中央处理器(CPU)、存储器(RAM和ROM)、输入/输出接口(I/O)、定时器/计数器(Timer/Counter)、串口、模拟/数字转换器等。
- 解释微控制器与微处理器的区别：微控制器是一种集成了微处理器、存储器和外设接口的单芯片系统，而微处理器则只包含中央处理器(CPU)。
微控制器因为集成了其他功能，所以可以独立运行，不需要外部的主板支持。
相比之下，微处理器需要通过外部的主板连接其他芯片来实现完整的计算机系统。
《微型计算机原理及应用》教案一、教学目标1. 了解微型计算机的基本概念、发展历程和应用领域。
2. 掌握微型计算机的基本组成原理及工作过程。
3. 学习微型计算机操作系统的基本操作和常用软件的使用。
4. 培养学生的实际操作能力和解决实际问题的能力。
二、教学内容1. 微型计算机概述微型计算机的定义和发展历程微型计算机的性能指标和分类微型计算机的应用领域2. 微型计算机的基本组成原理中央处理器（CPU）的结构和功能存储器的类型及工作原理输入输出设备的功能和分类3. 微型计算机的工作过程计算机指令的执行过程计算机的启动和关闭过程计算机的数据传输和处理过程4. 操作系统的基本操作操作系统的概念和功能文件管理、内存管理和设备管理的基本操作常用操作系统软件的使用方法5. 常用软件的应用文字处理软件（如Microsoft Word）的使用电子表格软件（如Microsoft Excel）的使用演示文稿软件（如Microsoft PowerPoint）的使用三、教学方法1. 采用讲授法，讲解微型计算机的基本概念、原理和操作方法。
2. 采用演示法，展示微型计算机的实际操作过程和软件使用。
3. 采用实践法，让学生亲自动手操作，提高实际操作能力。
4. 采用提问法，引导学生思考和探讨，培养解决问题的能力。
四、教学环境1. 教室环境：宽敞、明亮，配备多媒体教学设备。
2. 计算机实验室：配备学生用机和教师用机，网络畅通。
五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况。
2. 实践操作考核：评估学生在实验室的实际操作能力。
3. 期末考试：设置选择题、填空题、简答题和综合应用题，全面测试学生的知识掌握和应用能力。
六、微型计算机的硬件系统1. 了解微型计算机的硬件组成部分，包括CPU、内存、硬盘、显卡等。
2. 学习如何检查硬件配置和性能。
3. 掌握硬件升级和维护的基本知识。
七、计算机网络基础1. 学习计算机网络的基本概念和拓扑结构。
微型计算机原理范文一、硬件原理1.数据传输：微型计算机通过数据总线、地址总线和控制总线来实现数据的传输。
数据总线用于传输数据信息，地址总线用于传输存储器或外设的地址，控制总线用于传输控制信号。
2.运算：中央处理器是微型计算机的核心组件，主要负责数据的处理和运算。
它由算术逻辑单元（ALU）和控制单元组成。
ALU用于进行算术和逻辑运算，控制单元用于控制指令的执行顺序。
3.存储：主存储器用于存储数据和程序。
它的存取速度较快，但容量较小。
微型计算机还可以连接辅助存储器，如硬盘、光盘和闪存，用于存储大量的数据和程序。
4.控制：微型计算机通过控制单元来控制指令的执行。
控制单元根据指令寄存器中的指令来产生相应的控制信号，实现指令的取指、译码、执行和访存等过程。
5.外围设备：微型计算机可以连接各种外围设备，如显示器、打印机、键盘、鼠标、扫描仪等。
它们通过输入输出端口与计算机系统进行通信。
二、软件原理1.系统软件：系统软件包括操作系统和语言处理程序等。
操作系统是微型计算机的核心软件，负责管理计算机的硬件资源和提供给应用软件的环境。
语言处理程序用于将高级语言转换为计算机可以执行的机器语言。
2.应用软件：应用软件包括各种办公软件、设计软件、娱乐软件等。
它们是根据用户需求来开发的，用于解决特定的实际问题。
三、微型计算机的工作原理1.初始化：当微型计算机通电时，控制单元首先从BIOS（基本输入输出系统）中读取并执行一段特定的程序，进行系统的初始化。
2.取指：控制单元从主存储器中按照程序计数器指定的地址读取指令，存放在指令寄存器中。
3.译码：控制单元对指令进行译码，确定指令的执行类型和操作对象。
4.执行：根据指令的类型和操作对象，控制单元产生相应的控制信号，使算术逻辑单元和主存储器执行相应的操作。
5.存取数据：微型计算机通过数据总线和地址总线将数据和地址传输到相应的部件，实现对数据的存取。
6.结果输出：微型计算机将运算结果通过数据总线和输出接口传输到相应的外围设备，如显示器或打印机。
微型计算机原理及其应用第十章串行接口及可编程接口芯片8251A合肥工业大学计算机与信息学院2012-02第十章串行接口及可编程接口芯片8251A 数据传输（通信）并行传输串行传输2第十章串行接口及可编程接口芯片8251A10.1 串行通信概述10.2 可编程串行通信接口芯片8251A10.3 RS-232C串行口3410.1 串行通信概述概念¾数据在单条1位宽的传输线上，一位一位地按顺序传送。
在串行传送中，1字节的数据要通过一条传输线分8次由低位到高位按顺序一位一位地传送。
源目的T 801 1 01 01010.1 串行通信概述串行通信的传送方向¾单工发送与接收之间只有一根传输线。
只能单向传送。
¾半双工发送与接收之间只有一根传输线。
但能分时交替进行双向传送。
¾全双工发送与接收之间有两条传输线。
能双向同时传送。
T RTR RTTT RR5610.1 串行通信概述串行通信的两种基本工作方式¾异步通信方式（ASYNC）以一个字符为传输单位。
通信中两个字符间的时间间隔是不固定的，但在同一个字符中的两个相邻位代码间的时间间隔是固定的。
异步通信的每个字符由四部分组成。
通信帧①③②④★两个相邻字符间的间隔叫空闲位（MARK状态，高电平），任意个。
传送效率低7串行通信的两种基本工作方式（续）¾同步通信方式（SYNC）以数据块（一组字符）为单位。
通信中每个字符间的时间间隔是相等的，而且每个字符中各相邻位代码间的时间间隔也是固定的。
收、发两端需用同一个时钟源作为时钟信号。
同步通信传输效率高，适合于快速、大量数据的传送。
字符1字符2字符n1~2个10.1 串行通信概述①②10.1 串行通信概述小结¾同步通信方式字符与字符之间、字符内部的位与位之间都是同步。
传送速度最高可达500千波特。
需要配置结构复杂的同步时钟电路。
常用于计算机之间的通信，或主机与外设间的通信。
¾异步通信方式字符与字符间的传送是完全异步的，位与位之间的传送基本上是同步的（借助起始位和停止位同步）。
传送速度一般在50~19200波特之间。
常用于计算机和CRT终端、字符打印机之间的通信。
810.1 串行通信概述串行传送速率¾波特率（Baud Rate）定义：单位时间（每秒）内传送二进制数据的位数。
它是衡量串行数据传送速度的重要参数。
单位：波特（位/秒）计算方法：波特率=数据传送速率(字符/秒)×字符位数z【举例】一个串行字符由1个起始位、7个数据位、1个奇偶校验位和1个停止位组成，每秒传送120个字符，则数据传送的波特率为：120字符/秒×10=1200位/秒=1200波特（即每位占用0.833毫秒） 异步串行传送常用的波特率：110、300、600、1200、2400、4800、9600、19200、28800、36400、57600波特。
同步传送的波特率高于异步传送方式，最高能到上百千波特。
910.1 串行通信概述串行通信接口芯片¾通用同步异步收发器UASRT——8251A¾通用异步收发器UART10通用异步收发器UART¾组成接收器：负责数据接收，并把串行码转换为并行码。
发送器：负责把并行码转换为串行码，并执行发送任务。
控制器：主要用来接收CPU的控制信号，执行CPU所要求的操作，并输出状态信息和控制信息。
10.1 串行通信概述数据总线缓冲器控制信号地址译码状态寄存器控制寄存器接收缓冲寄存器接收移位寄存器发送移位寄存器发送与接收控制逻辑发送时钟接收时钟串行数据输出串行数据输入TxCRxCSIN或RxDSOUT或TxD 写读复位中断请求CS发送保持寄存器1112通用异步收发器UART（续）¾功能双向处理z 接收外设输入的异步串行数据并转换为CPU所需并行数据。
z 将CPU的并行数据转换成串行数据并输出。
奇偶校验——检测长距离传送中可能发生的错误。
z 发送时，检查要传送字符的“1”的个数，并在奇偶校验位上添上“1”或“0”，使“1”的总数（包括校验位本身）为偶数或奇数。
z 接收时，检查字符的每一位以及奇偶校验位的“1”的个数，以确定是否发生传送错误。
10.1 串行通信概述何谓奇/偶校验?10.1 串行通信概述通用异步收发器UART（续）¾常设的错误标志奇偶错误z接收时对字符中“1”的个数进行统计，若与字符格式中设的奇偶性不一致，则置位该标志，发奇偶错信息。
帧错误z接收的字符格式不符合规定(如无停止位等)，则置位该标志，发帧错误信息。
溢出(丢失)错误z当接收到第二个字符的停止位时，CPU还未取走前一个接收的字符，就会出现数据丢失现象，则置位该标志。
13第十章串行接口及可编程接口芯片8251A10.1 串行通信概述10.2 可编程串行通信接口芯片8251A10.3 RS-232C串行口1410.2 可编程串行通信接口芯片8251A1. 8251A的内部结构和引脚2. 8251A的初始化编程3. 8251A应用举例1510.2.1 8251A的内部结构和引脚基本性能¾可用于同步或异步传送。
¾在同步方式中，可进行5～8位字符的操作，可用内部或外部同步，自动插入同步字符。
¾在异步方式中，可进行5～8位字符的操作，波特率系数可为1、16或64。
¾可产生1、1.5或2位的停止位，可检查假启动位；自动检测和处理终止字符。
¾波特率：0～19.2K（异步），0～64K（同步）。
¾全双工的工作方式：其内部提供具有双缓冲器的发送器和接收器。
¾出错检测，具有奇偶、溢出和帧错误等检测电路。
1610.2.1 8251A的内部结构和引脚内部结构1710.2.1 8251A的内部结构和引脚芯片封装¾双列直插¾28根引脚1810.2.1 8251A的内部结构和引脚数据总线缓冲器¾作用：与系统总线间的接口。
把接收到的数据送给CPU，或把CPU发来的数据送给外设。
还可把状态寄存器中的状态信息读到CPU中。
在825lA初始化时，可分别把方式字、控制字和同步字符送到方式寄存器、控制寄存器和同步字符寄存器中。
¾内部包含3个8位双向三态缓冲器：状态缓冲器：用IN指令从中读取状态信息。
接收数据缓冲器：用IN指令从中读取数据信息。
发送数据/命令缓冲器：存放CPU用OUT指令向8251A写入的数据或命令字。
¾对应引脚（8根）D7～D01910.2.1 8251A的内部结构和引脚读写控制电路¾作用：接收CPU的控制信号和命令字，用以决定8251A的工作方式，并向内部其它功能部件发出控制信号。
¾对应引脚<来自CPU的控制信号>（6根）RESET——复位信号，输入，高电平有效。
z使8251A进入空闲状态，等待初始化编程。
CLK——主时钟信号，输入。
z用来产生内部定时信号。
z同步方式下，CLK的频率必须比TxC和RxC大30倍。
z异步方式下，CLK的频率应比TxC和RxC大4.5倍。
RD——读信号，输入，低电平有效。
z表示CPU从8251A读出数据或状态信息。
2010.2.1 8251A的内部结构和引脚读写控制电路（续）WR——写信号，输入，低电平有效。
z表示CPU把数据或控制字写入8251A。
CS——片选信号，输入，低电平有效。
z表示8251A被CPU选中，可以对它进行读写操作。
C/D——控制/数据信号，输入。
z高电平时，表示数据总线传输的是控制信号或状态字。
z低电平时，表示数据总线传输的是数据信息。
C/D执 行 的 操 作0 0 0 00111111CPU由8251A输入数据CPU向8251A输出数据CPU读取8251A的状态CPU向8251A写入控制命令CS RD WR2110.2.1 8251A的内部结构和引脚接收器和接收控制电路¾作用：接收RxD引脚上输入的串行数据，并将它们转换为并行数据，存放在接收数据缓冲寄存器中。
¾工作原理异步通信方式z在无字符传送时，RxD引脚上为高电平。
z当RxD引脚上出现低电平，则启动一个内部计数器。
当计数到一个数据位宽度的一半时，重新采样RxD引脚，若仍为低电平，则确认为起始位，而非噪声信号。
z接收后续数据位，并送移位寄存器处理，经奇偶校验和去停止位后，得到并行数据，送接收数据缓冲器，同时发出RxRDY信号通知CPU。
2210.2.1 8251A的内部结构和引脚接收器和接收控制电路（续）同步通信方式z监视RxD引脚，以一次一位的方式将数据送至接收寄存器。
z每接收一位，将接收寄存器与存放同步字符的寄存器比较。
若不相等，则接收下一位后继续比较；若相等，则表示搜索到同步字符，置SYNDET=1，表示已达到同步。
z若是双同步，必须要连续检测到两个同步字符后才认为已达到同步。
z同步后，根据RxC引脚送入的同步时钟，逐个移位RxD引脚上的数据位，并按规定位数将其送至接收数据缓冲器，同时发出RxRDY信号通知CPU。
2310.2.1 8251A的内部结构和引脚接收器和接收控制电路（续）¾对应引脚（4根）RxD(Receiver Data)——接收数据，输入。
z外部串行数据从RxD引脚逐位移入接收移位寄存器，经串到并，变成并行数据后，送入接收数据缓冲器。
RxRDY(Receiver Ready)——接收数据准备好，输出，高电平有效。
z表示已收到一个字符数据，可送往CPU。
z当CPU从接收数据缓冲器读取该字符后，复位为低电平，待接收到一个新字符，又变为高电平。
z该信号与CPU的工作方式可以是中断方式或查询方式(作为联络信号)。
2410.2.1 8251A的内部结构和引脚接收器和接收控制电路（续）SYNDET/BRKDET(Sync Detect/Break Detect)——同步检测/断点检测，输入或输出。
z同步方式：用于同步检测。
复位时，此引脚变为低电平。
内同步方式下，为输出信号。
若检测到同步字符，则该引脚输出高电平，表示达到同步状态。
外同步方式下，为输入信号。
该引脚由低变高时，使8251A在下一个接收时钟的上升沿开始接收字符。
达到同步后，高电平可撤除。
z异步方式：用于断点检测，输出。
当RxD引脚连续收到两个全0数位组成的字符时，该引脚输出高电平，表示当前线路上无数据可读。
可作为状态位，供CPU读出。
2510.2.1 8251A的内部结构和引脚接收器和接收控制电路（续）RxC(Receiver Clock)——接收时钟，输入。
z决定8251A接收数据的速率。
z异步方式下，该引脚输入的时钟频率可以是波特率的1倍、16倍或64倍。
