气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。

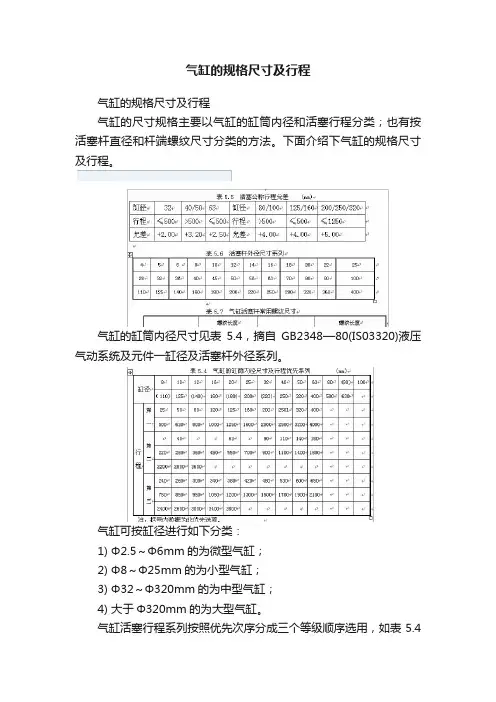

气缸的规格尺寸及行程
气缸的规格尺寸及行程
气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。
下面介绍下气缸的规格尺寸及行程。
气缸的缸筒内径尺寸见表5.4，摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。
气缸可按缸径进行如下分类：
1) Φ2.5～Φ6mm的为微型气缸；
2) Φ8～Φ25mm的为小型气缸；
3) Φ32～Φ320mm的为中型气缸；
4) 大于Φ320mm的为大型气缸。
气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5.4
所示。
国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。
当行程>1250mm时，其公称行程允差由供需双方确定。
活塞杆外径尺寸系列如表5.6所示。
气缸活塞杆常用螺纹尺寸如表5.7所示。
气缸型号规格表
气缸型号直径行程进气口尺寸出气口尺寸
CYL001 50mm 100mm 1/4英寸1/4英寸
CYL002 63mm 125mm 3/8英寸3/8英寸
CYL003 80mm 150mm 1/2英寸1/2英寸
CYL004 100mm 200mm 3/4英寸3/4英寸
CYL005 125mm 250mm 1英寸1英寸
气缸特点：
•高品质材料：选用优质材料制造，保证气缸的稳定性和耐用性。
•精准规格：直径和行程按精确尺寸制造，适用于不同工程需求。
•标准接口：进气口尺寸和出气口尺寸符合国际标准，方便安装和连接。
使用场景：
1.机械制造：适用于各类机械设备的气动传动系统。
2.工业自动化：可应用于流水线自动化装配和搬运设备。
3.汽车制造：用于汽车生产线上的气动控制系统。
注意事项：
•安装前请检查气缸型号和规格是否匹配所需工作条件。
•使用过程中如有异常情况，请及时停止使用并检查维修。
结语
以上为气缸型号规格表及相关说明，希望能为您的工程和设备提供有效的气动控制解决方案。
如有任何疑问或需进一步咨询，请随时与我们联系。
气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
气缸缸径选型计算表0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2气缸的实际负载是由实际工况所决定的，若确定了气缸负载率q，则由定义就能确定气缸的理论输出力，从而可以计算气缸的缸径。
