移动基站10KV高压供电线路设施施工规范

电力技术施工标准一、架空电力线路1、架空电力线路使用的器材，架设前应进行外观检查，且符合下列规定：1．1不应有松股、交叉、断裂及破损等缺陷。

1．2不应有严重腐蚀现象。

1．3钢绞线镀锌铁线表面镀锌层应良好，无腐蚀。

绝缘线厚度应符合规定。

且易剥离，绝缘线端部应有密封措施。

1．4有黑色金属制造的附件和紧固件，除地脚螺栓外，应采用热镀锌制品。

各种连接螺栓易有放松装置。

放松装置弹力应适宜，厚度符合规定。

1．5绝缘子及绝缘横担绝缘子安装前应进行外观检查，且应符合下列规定：瓷件与铁件组合无歪斜现象，且结合紧密，贴件镀锌良好。

1．6 瓷釉光滑，无裂纹、缺釉、烧痕、气泡或瓷釉烧坏等缺陷。

1．7高压绝缘子安装前，应安装清除表面污垢、附着物及不应有涂料。

1．7 环形钢筋混凝土电杆制造质量应符合现行国家表准的规定。

安装前应进行外观检查，且符合下列规定：1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。

2放置地平面检查时，应无纵向裂纹，横向裂纹的宽度不应大于0.2mm，长度不应大于1/3 周长。

3 杆身弯曲不应超过杆长的2/1000。

二电杆基坑及基础埋设2．1 基坑施工前的定位应符合下列规定；1 直线干顺线路方向位移，10KV及以下架空线路不应超过设计档距的1%。

直线杆横方向位移不应超过50mm。

2转角杆、分歧杆的横线路、顺线路方向的位移均不超过50mm。

3电杆基坑深度应符合设计规定。

电杆基础坑深度的允许偏差应为+100/-50mm。

410KV及以下电杆其深度当设计为规定时不与小于下表：5杆上变压器台的电杆其埋设深度当设计未作规定时，其深度不小于2.0米。

6双杆变压器台双杆基础坑应符合以下规定：根开的中心偏差不应超过-/+30mm。

两杆坑基础深度一致。

2.2基坑回填应符合下列规定;1 土块应打碎。

2 10KV及以下架空线路基坑每回填500mm应夯实一次，回填过程应清除树根杂草。

3 松软土质的基坑，回填土时应增加夯实次数或采取加固措施。

10kV架空配电线路施工技术规范10kV架空配电线路施工技术规范溧阳市供电公司配电运检一班一、基本技术原则：1、10KV架空配电线路（以下简称线路）设计的气象条件，应根据当地的气象资料（采用10年一遇的数值）和附近已有线路的运行经验确定。

2、线路设计应考虑农村规划和便于施工和日后运行。

3、线路工程杆型设计要求套用韶关电力设计室10kV线路杆型图，采用标准化设计。

4、施工技术要求按粤电用[1999]12号文《广东省10千伏以下农村配网建设与改造技术原则》及建标[1992]912号文《35千伏以下架空电力线路施工及验收规范》。

5、10kV线路供电半径不宜大于15千米，特殊情况供电半径可以适当延长，但要注意保证电压质量适度控制线损。

6、线路宜装设六氟化硫（SF6）或真空柱上开关：一般主干线长度超过5公里宜装设分段开关，支线超过2公里在支线首端宜装设支线开关，不超过2公里宜装设隔离开关或跌落保险开关。

7、导线选择应满足未来10年负荷发展需要。

原则上主干线选用不小于LGJ--95型导线，分支线选用LGJ-50型导线。

8、变压器安装必须采用台架设计，电杆安装户外低压刀闸、配电箱。

原则上不新建低压配电房。

9、经过乡镇线路的档距不宜大于50米，一般采用15米电杆；郊区不宜大于80米，一般采用10~12米电杆；郊区居民区一般采用12米电杆。

特殊跨越档距另行设计。

耐张段长度不宜大于1千米。

10、绝缘子：悬式绝缘子选用XP-4.5型，针式绝缘子选用PQ-20型，瓷横担选用CD-10型。

对于一般地区：LGJ-50~95型导线优先选用瓷横担（双担）、悬式绝缘子，LGJ-120型导线优先选用针式绝缘子、悬式绝缘子。

对于重污区、履冰区另行设计。

11、对于经过高山、旷野等雷电活跃地区的线路，设计上考虑安装氧化锌型线路避雷器。

12、所有配套使用的横担、金具、卡具、拉棒、地网等，除地脚螺丝外均需热镀锌。

二、施工技术规范;（一）导线架设：1、导线连接：（1）不同金属、不同规格、不同绞向的导线，严禁在档距内连接。

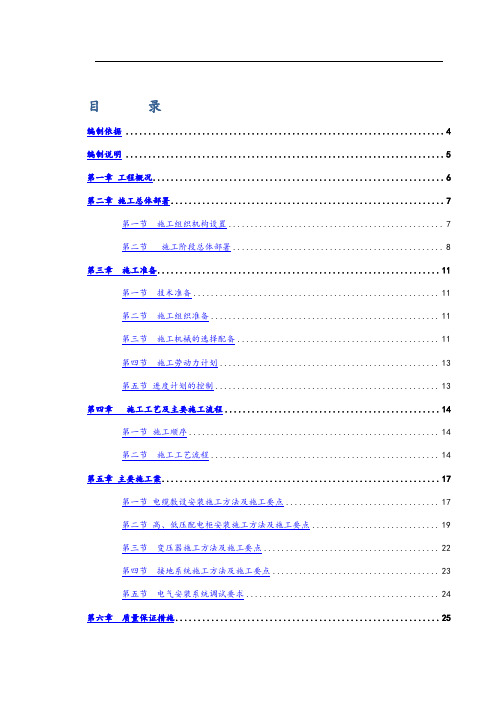

目录编制依据 (4)编制说明 (5)第一章工程概况 (6)第二章施工总体部署 (7)第一节施工组织机构设置 (7)第二节施工阶段总体部署 (8)第三章施工准备 (11)第一节技术准备 (11)第二节施工组织准备 (11)第三节施工机械的选择配备 (11)第四节施工劳动力计划 (13)第五节进度计划的控制 (13)第四章施工工艺及主要施工流程 (14)第一节施工顺序 (14)第二节施工工艺流程 (14)第五章主要施工案 (17)第一节电缆敷设安装施工方法及施工要点 (17)第二节高、低压配电柜安装施工方法及施工要点 (19)第三节变压器施工方法及施工要点 (22)第四节接地系统施工方法及施工要点 (23)第五节电气安装系统调试要求 (24)第六章质量保证措施 (25)第七章安全施工保证措施 (26)第八章安装工程质量管理体系 (29)第一节质量保证体系 (29)第二节质量管理制度 (30)第三节项目质量责任制度 (31)第四节施工人员控制保证措施 (31)第五节材料供应控制保证措施 (32)第六节施工机具控制保证措施 (32)第七节施工方法控制保证措施 (33)第八节成品、半成品保护措施 (33)第九节质量文件管理与控制 (33)第九章安全生产管理与控制 (34)第一节管理目标 (34)第二节安全管理措施 (34)第三节预防事故的措施 (35)第四节现场消防、保卫措施 (36)第十章文明施工和环境保护 (37)第一节文明施工组织管理措施 (37)第二节环境保护措施 (38)编制依据1.市传云物联网高压用电工程及10KV 电缆线路工程设计图纸。

2.市传云物联网10KV 电缆线路及高压开关柜低压配电柜变压器安装工程技术文件。

3.国家现行变配电安装工程施工及验收规及质量检验评定标准。

4.本公司ISO9002 质量手册、程序控制文件及作业指导书。

5.本公司多年的施工经验和施工管理能力及技术装备。

6.工程项目施工现场实际情况、施工环境、施工条件和自然条件。

10kV配电线路安装工程标准
引言
本文档旨在规范10kV配电线路安装工程的标准，以确保工程
质量和安全性。

本标准适用于10kV及以下电压级别的配电线路安
装工程。

标准内容
1. 安装材料要求
- 选用耐久性好、绝缘性能良好的电缆、导线、绝缘子等材料。

- 材料应符合国家标准或相关技术规范的要求。

2. 施工现场要求
- 安装工程应在合适的环境条件下进行，确保施工质量。

- 施工现场应具备必要的安全设施，保障工人安全。

3. 线路敷设
- 根据设计要求，合理选择线路敷设方式，并确保线路的导向、高度和间距符合要求。

- 注意线路的防腐蚀处理，以延长线路的使用寿命。

4. 接地与接触保护
- 严格遵守接地标准，确保线路和设备接地良好。

- 对于带电设备，应采取适当的接触保护措施，防止意外触电
风险。

5. 装置与设备安装
- 选用符合国家标准的设备，按照制造商的安装要求进行安装。

- 确保设备的稳固性和可靠性，避免因装置松动导致的故障。

6. 测试与调试
- 在安装完成后，对配电线路进行必要的测试和调试，确保线
路运行正常。

- 测试过程应符合相关的技术规范和标准。

7. 施工记录和验收
- 对安装工程进行详细的施工记录，包括材料检查、施工过程、测试结果等。

- 清晰记录施工中的关键节点，以备后续的验收和维护。

结论
本标准提供了10kV配电线路安装工程的规范要求，希望能够对相关工程人员在实践中起到指导作用，确保工程质量和安全性。

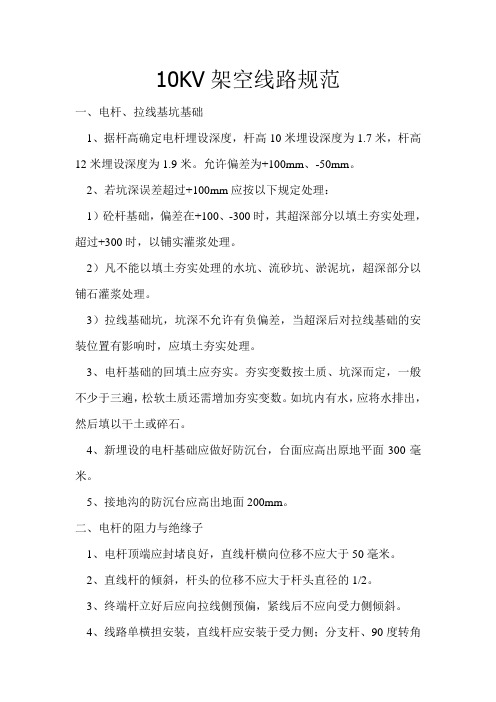

10KV架空线路规范一、电杆、拉线基坑基础1、据杆高确定电杆埋设深度，杆高10米埋设深度为1.7米，杆高12米埋设深度为1.9米。

允许偏差为+100mm、-50mm。

2、若坑深误差超过+100mm应按以下规定处理：1）砼杆基础，偏差在+100、-300时，其超深部分以填土夯实处理，超过+300时，以铺实灌浆处理。

2）凡不能以填土夯实处理的水坑、流砂坑、淤泥坑，超深部分以铺石灌浆处理。

3）拉线基础坑，坑深不允许有负偏差，当超深后对拉线基础的安装位置有影响时，应填土夯实处理。

3、电杆基础的回填土应夯实。

夯实变数按土质、坑深而定，一般不少于三遍，松软土质还需增加夯实变数。

如坑内有水，应将水排出，然后填以干土或碎石。

4、新埋设的电杆基础应做好防沉台，台面应高出原地平面300毫米。

5、接地沟的防沉台应高出地面200mm。

二、电杆的阻力与绝缘子1、电杆顶端应封堵良好，直线杆横向位移不应大于50毫米。

2、直线杆的倾斜，杆头的位移不应大于杆头直径的1/2。

3、终端杆立好后应向拉线侧预偏，紧线后不应向受力侧倾斜。

4、线路单横担安装，直线杆应安装于受力侧；分支杆、90度转角杆（上、下）及终端安装于拉线侧。

5、横担安装应平直，绝缘子安装应牢固，连接可靠，防止积水。

安装时应清除表面灰垢。

三、拉线1、拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500~700毫米。

2、拉线坑应有斜坡，回填土应将土块打碎后夯实，拉线坑宜设防沉层。

四、导线架设1、导线截面在60平方毫米以上且距离在5档以上，进行方线和紧线时，应使用滑车，滑车直径应大于导线直径的10倍以上，滑轮应转动灵活，轮沟光滑。

导线在展放过程中，不应有磨伤、断股、扭弯等现，不得将导线直接放在瓷瓶、横担上拖引，以免卡伤导线和瓷瓶。

2、为补偿由于滑车磨擦造成的前后档、弛度的不平衡，紧线时应进行过牵引，然后松回，反复几次直至前后弛度一致为止（在耐张段中无转角杆时，可采用同时提动导线）。

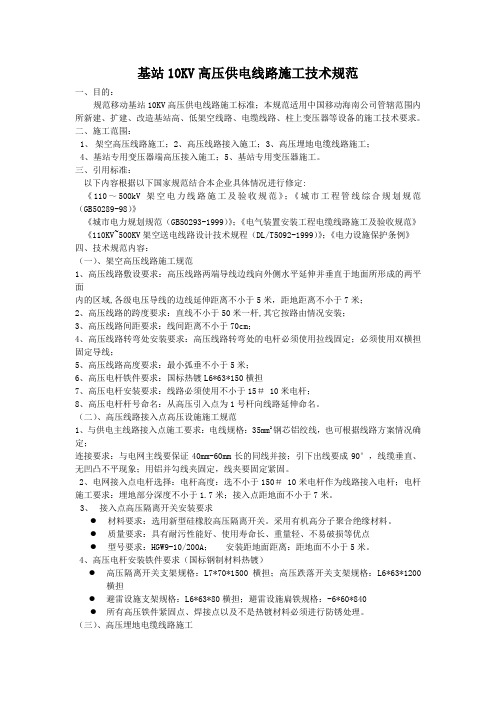

基站10KV高压供电线路施工技术规范一、目的：规范移动基站10KV高压供电线路施工标准；本规范适用中国移动海南公司管辖范围内所新建、扩建、改造基站高、低架空线路、电缆线路、柱上变压器等设备的施工技术要求。

二、施工范围：1、架空高压线路施工；2、高压线路接入施工；3、高压埋地电缆线路施工；4、基站专用变压器端高压接入施工；5、基站专用变压器施工。

三、引用标准：以下内容根据以下国家规范结合本企业具体情况进行修定:《110～500kV架空电力线路施工及验收规范》；《城市工程管线综合规划规范（GB50289-98）》《城市电力规划规范（GB50293-1999）》；《电气装置安装工程电缆线路施工及验收规范》《110KV~500KV架空送电线路设计技术规程（DL/T5092-1999）》；《电力设施保护条例》四、技术规范内容：（一）、架空高压线路施工规范1、高压线路敷设要求：高压线路两端导线边线向外侧水平延伸并垂直于地面所形成的两平面内的区域,各级电压导线的边线延伸距离不小于5米，距地距离不小于7米；2、高压线路的跨度要求：直线不小于50米一杆,其它按路由情况安装；3、高压线路间距要求：线间距离不小于70cm；4、高压线路转弯处安装要求：高压线路转弯处的电杆必须使用拉线固定；必须使用双横担固定导线；5、高压线路高度要求：最小弧垂不小于5米；6、高压电杆铁件要求：国标热镀L6*63*150横担7、高压电杆安装要求：线路必须使用不小于15＃ 10米电杆；8、高压电杆杆号命名：从高压引入点为1号杆向线路延伸命名。

（二）、高压线路接入点高压设施施工规范1、与供电主线路接入点施工要求：电线规格：35mm2钢芯铝绞线，也可根据线路方案情况确定；连接要求：与电网主线要保证40mm-60mm长的同线并接；引下出线要成90°，线缆垂直、无凹凸不平现象；用铝并勾线夹固定，线夹要固定紧固。

2、电网接入点电杆选择：电杆高度：选不小于150＃ 10米电杆作为线路接入电杆；电杆施工要求：埋地部分深度不小于1.7米；接入点距地面不小于7米。

10kV线路施工方案一、项目背景本项目是一项10kV线路的施工工程，旨在为XXX区域提供可靠的电力供应。

本文档将详细介绍施工方案的目标、范围、施工流程和安全措施，以确保施工能够顺利进行并达到预期的效果。

二、施工目标本项目的施工目标包括：1.完成10kV线路的铺设和连接，确保线路的正常运行。

2.确保施工过程符合相关安全规范和标准，保障施工人员的安全。

3.保证施工进度和质量，确保按计划完成施工工程。

三、施工范围本项目的施工范围包括以下内容：1.建立起10kV线路的起始点和终止点，并进行线路规划和布置。

2.安装10kV线路所需的支撑构件，包括跳线杆、悬垂杆、横担等。

3.铺设10kV线路所需的电缆和绝缘子。

4.进行线路的连接和接地，确保线路的可靠性。

5.安装10kV线路的附属设备，如避雷器、熔断器等。

四、施工流程本项目的施工流程分为以下几个步骤：4.1 前期准备在正式开展施工工作之前，需要进行全面的前期准备工作，包括：1.确定施工队伍和负责人，并制定相应的施工计划。

2.确认施工周期和人员配备，确保施工的高效进行。

3.准备所需材料和工具，包括电缆、支撑构件、绝缘子等。

4.开展现场勘测和测量工作，明确线路布置和接地设施位置。

5.制定安全措施和应急预案，确保施工人员的安全。

4.2 线路布置和支撑构件安装根据前期准备的工作成果，进行线路的布置和支撑构件的安装，包括：1.根据线路规划和测量结果，在合适的位置安装跳线杆、悬垂杆和横担等支撑构件。

2.将支撑构件固定牢固，并保证其垂直度和水平度符合要求。

3.安装导线、电缆和绝缘子等线路材料，注意保持线路的整洁和美观。

4.3 线路连接和接地完成支撑构件的安装后，进行线路的连接和接地工作，包括：1.根据设计要求，逐一将导线和电缆进行连接，确保连接的牢固和可靠。

2.进行接地设施的安装和接地线的铺设，确保线路的安全运行。

4.4 附属设备安装在线路连接和接地完成后，进行附属设备的安装工作，包括：1.安装避雷器、熔断器等保护装置，确保线路的安全性。

10kV线路施工方案注：以下为人工智能语言生成结果，仅供参考，需人工复核。

一、工程概述10kV线路是城市电力电网中重要的输电线路，为满足城市发展的需求，对于线路进行施工提升，提高线路的可靠性和稳定性。

本次施工涉及10kV线路电缆的施工提高及其他相关配套安装工程。

二、施工范围本次施工的范围为城市电力10kV线路，包括线路电缆的施工提高及其他相关配套安装工程。

其中，线路电缆的施工提高工程主要针对老旧线路，主要包括水泥杆道路、悬垂线杆、滴线式杆塔等。

配套安装工程包括绝缘子更换、断路器更换、金具更换等。

三、施工方案1. 施工流程本次施工流程主要包括前期准备工作、线路电缆的施工提高工程、配套安装工程、收尾等环节。

（1）前期准备工作前期准备工作主要包括工程的组织管理、人员培训、材料采购、技术交底等环节。

在组织管理方面，要按照工程进度要求，制定详细的施工计划和施工方案，并对施工人员进行培训，确保施工能够顺利进行。

（2）线路电缆的施工提高工程线路电缆的施工提高工程分为三个部分：水泥杆道路、悬垂线杆、滴线式杆塔。

在施工过程中，要注意施工的安全性，确保施工人员的人身安全，同时要保证施工的质量，确保线路的可靠性与稳定性。

（3）配套安装工程配套安装工程主要包括绝缘子更换、断路器更换、金具更换等。

在施工过程中，要遵循材料规范和安装规范，确保工程的质量达到要求。

（4）收尾工作收尾工作主要包括施工清理和验收等环节。

在施工清理方面，要对施工现场进行清理，确保周围环境干净整洁；在验收方面，要对工程进行严格的检查和测试，确保施工质量符合要求。

2. 施工技术要点本次施工技术要点主要包括以下几点：（1）施工方案的制定根据实际情况，制定合理、可行的施工方案。

在制定施工方案时，要根据施工环境的具体情况，选择适合的施工方法和设备，合理安排施工人员，确保施工高效、安全。

（2）施工前必须进行规划和布局在施工前，要进行详细的规划和布局，确保各项工作顺利进行，同时要做好施工现场的准备工作，包括施工材料清单的准备、施工道路的清理等工作。

10KV 线路架设施工技术要求( 1 ）电杆基坑与电杆组立a 、在挖电杆前，应先检查全线路杆位标桩是否符合设计图的要求，谨防原按设计勘测己设立的标桩，因外力作用而发生变位或遗失，造成施工上的失误。

基坑施工前的定位需符合以下规定：直线杆，顺线路方向位移不应超过设计档距的5 % ，垂直线路方向位移不应50mm, 需安装底盘的基坑，坑底表面要保持水平。

电杆的基坑深度，除遇有土质松软、流沙、地下水位较高等情况应做特殊处理外。

通常按杆长的1/6 考虑，且不得少于1.5mm 。

b、电杆组立：立杆就是把己组装好的电杆，按照规定的位置和方向，将电杆立起并埋入杆坑。

有些电杆还需按规定装设拉线。

立杆主要有三个步骤，既立杆与杆身调整、填土夯实、横担安装。

C、立杆与杆身调整。

电杆常用起立方法有汽车起重机立杆和抱杆立杆。

钢筋混凝土电杆起立前顶端就以水泥砂浆封堵良好。

电杆起立经调整后应符合下列规定：直线杆的横向位移不应大于50mm,电杆的倾斜应控制在杆稍的位移在半个杆稍之内：转角杆应向外角预偏；终端杆应向拉线侧预偏。

e、横担安装。

铁横担与瓷横担安装，可在立杆后进行，也可在立杆前进行。

直线杆单横担装于受电侧；90 0转角杆及终端杆采用单横担时，应装于拉线侧。

横担安装要平直牢靠，横担端部上下歪斜不应超过20mm ，横担端部左右扭斜不应超过20mm 。

上层横担距杆顶不小于200mm.( 2)拉线安装。

拉线的作用是平衡电杆各方向的拉力，防止电杆弯曲或倾倒。

a、拉线安装的一般要求：拉线至电杆的夹角不宜小于450 ，即使受地形限制，也不得小30 0；终端杆的拉线及耐张杆的承力拉线应与线路方向对正，防风拉线应与线路分角线对正，防风拉线应与线路方向垂直。

B 、镀锌铁线制作拉线。

当铁线超过9 股时应使用镀锌钢绞线，拉线底把使。

( 3 ）、放线a、放线准备工作：清除放线道路上可能损伤导线的障碍物，或采用可靠的防护措施，如碎石地段垫以隔离物，以免擦伤导线；将线轴运至指定地点，一般集中放在各放线段的耐张杆处，并尽量将导线长度相同的线轴按照三个一组集中放在一处，以便于集中利用机械牵引放线及导线接续；线路跨越铁路、公路、电力线、通信线时，应搭设牢固可靠的跨越架。

电缆敷设本工程中的高压电缆选用ZAYJV-10KV型A级阻燃的交联聚氯乙烯电力电缆；低压出线电缆选用WDZA-YJV-600/1000型电力电缆；应急出线电缆选用WDZAN-YJV-600/1000型电力电缆，当电缆明敷在桥架上，普通电缆与应急电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。

1）、施工准备a、电缆敷设前，电缆桥架和电缆保护管施工完毕，并经验收合格，电缆隧（沟）道内道路畅通，照明充足，排水设施已施工完毕并验收合格，相关建筑工程不影响电缆敷设。

b、电缆敷设用的存放场地保持平整、结实，电缆分类区域标志清楚；场地防护棚搭设完好，电缆放线架等辅助工器具准备齐全。

c、需要敷设的电缆种类准备齐全，检查合格并运抵现场，绑扎固定材料准备齐全。

d、架空敷设电缆处，脚手架已搭设完成，并验收合格，确保安全可靠。

e、加强图纸会审，深刻领会设计意图，仔细核对设计电缆清单与系统图是否相符，弄清电缆敷设路径对桥架布置的要求。

f、根据电缆清单绘制电缆的通道分层断面图，检查电缆布置的合理性。

g、对参加电缆敷设的人员进行培训，掌握电缆敷设中的技能。

2）、电缆敷设总的要求a、电缆敷设前电缆通道的电缆桥架、支架、电缆管均已安装完成，并经检验满足符合电缆敷设条件。

b、电缆敷设路径上，道路畅通，脚手架齐全牢靠，照明充足，电缆夹层、隧道通风良好。

c、电缆到货后，检查电缆型号、规格、电压等级应符合设计要求；电缆应有合格证，电缆外观应无损伤，用摇表检查绝缘良好，并作好详细记录。

高压电缆应抽样作耐压实验，实验应合格。

d、电缆敷设前，先由专业技术负责人组织各班技术员统一协调好电缆桥架敷设路径、数量、层次；敷设时，必须严格按规定的路线和层次施工，任何人不得擅自更改。

e、电缆敷设前，根据本工程特点所编制的电缆管理措施、电缆敷设工艺质量细节要求以及创优管理办法已出台并组织所有技术及施工人员学习。

3）、电缆敷设的一般要求a、电缆敷设前由班组长或技术员对本次敷设的电缆清单，包括敷设的路线、电缆型号、规格、电缆数量、人员安排交底清楚。
