【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,相邻两轴测轴之间的夹角称为（）A、夹角B、两面角C、轴间角D、倾斜角正确答案:C第2题,空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A、正轴测图B、斜轴测图C、正等轴测图D、斜二轴测图正确答案:C第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,投影法的基本特性有实形性、积聚性和（）A、类似性B、特殊性C、统一性D、普遍性正确答案:A第5题,徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A、中点B、起点C、终点D、两个端点正确答案:C第6题,粗线、中粗线和细线的宽度比率为（）A、4:2:1B、3:2:1C、5:2:1D、6:2:1正确答案:A第7题,徒手画草图用的铅笔一般为（）铅芯的铅笔A、BB、HC、HBD、2B正确答案:A第8题,点的侧面投影反映（）坐标。

A、x、yB、y、zC、x、zD、Y、z正确答案:B第9题,（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A、平行于B、垂直于C、倾斜于D、相交于正确答案:A第10题,工程上常用的（）有中心投影法和平行投影法A、作图法B、技术法C、投影法D、图解法正确答案:C第11题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第12题,AUTOCAD的层不可以删除的是（）A、0层B、外部参照的图层C、有对象的层D、定义点图层正确答案:A,B,C,D第13题,快捷键哪些是正确的（）A、AR 修剪B、TR 删除C、RO 旋转D、XL 构造线正确答案:C,D第14题,使用AutoCAD设计中心（）A、浏览不同图形源，从图形文件到网页上的符号库B、将图形文件从控制面板拖放到绘图区域中即可打开图形C、创建指常用图形\文件夹和Internet地址的快捷方式D、以上都不正确正确答案:A,B,C第15题,三视图的投影规律“三等关系”是（）A、长对正B、高平齐C、宽相等D、长对齐正确答案:A,B,C第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工A、错误B、正确正确答案:B第18题,若长仿宋体字号是10号，则字宽是10mmA、错误B、正确正确答案:A第19题,钢筋混凝土的制作，是先将不同直径的钢筋按照需要的长度截断，叫作下料。

、单选题（共10 道试题，共40 分。

）1. 根据圆轴扭转的平面假设，可以认为圆轴扭转时其横截面（）。

A. 形状尺寸不变，直径仍为直线B. 形状尺寸改变，直径仍为直线C. 形状尺寸不变，直径不保持直线D. 形状尺寸不变，直径不保持直线满分：4 分2. 只限物体垂直于支承面方向的移动，不限制物体其它方向运动的支座称（）支座。

A. 固定铰B. 可动铰C. 固定端D. 光滑面满分：4 分3. 扭转应力公式适用于（）杆件。

A. 任意截面形状B. 任意实心截面形状C. 任意材料的圆截面D. 线弹性材料的圆截面满分：4 分4. 关于超静定结构，下列说法哪个正确？（）A. 约束多的结构是超静定结构B. 连续梁一定是超静定结构C. 未知量的数目多余独立平衡方程数是超静定结构D. 未知量的数目少余独立平衡方程数是超静定结构满分：4 分5. 计算内力的一般方法是( )。

A. 静力分析B. 节点法C. 截面法D. 综合几何、物理和静力学三方面满分：4 分6. （）是桁架结构的基本特征之一。

A. 只有轴力作用B. 只有弯矩作用C. 杆件之间是刚性联结点D. 杆件之间不是铰联结7. 力矩分配法的直接对象是（）。

A. 杆端弯矩B. 结点位移C. 多余未知力D. 未知反力满分：4 分8. 既限制物体任何方向运动，又限制物体转动的支座称（）支座。

A. 固定铰B. 可动铰C. 固定端D. 光滑面满分：4 分9. 约束反力中含有力偶的支座为（）。

A. 可动铰支座B. 固定铰支座C. 固定端支座D. 以上都不是满分：4 分10. 只限物体任何方向移动，不限制物体转动的支座称（）支座。

A. 固定铰B. 可动铰C. 固定端D. 光滑面满分：4 分. 只要几何形状对称的结构都称为对称结构。

A. 错误B. 正确满分：4 分2. 对称结构上的荷载都可以分解成两部分，一部分是对称荷载，一部分是反对称荷载。

A. 错误B. 正确满分：4 分3. 刚结点的两个杆件之间可以有相对转角。

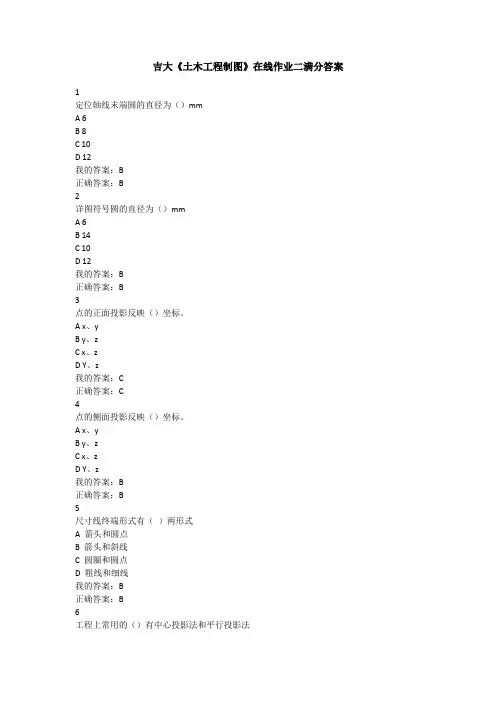

吉大《土木工程制图》在线作业二满分答案1定位轴线末端圆的直径为（）mmA 6B 8C 10D 12我的答案：B正确答案：B2详图符号圆的直径为（）mmA 6B 14C 10D 12我的答案：B正确答案：B3点的正面投影反映（）坐标。

A x、yB y、zC x、zD Y、z我的答案：C正确答案：C4点的侧面投影反映（）坐标。

A x、yB y、zC x、zD Y、z我的答案：B正确答案：B5尺寸线终端形式有（）两形式A 箭头和圆点B 箭头和斜线C 圆圈和圆点D 粗线和细线我的答案：B正确答案：B6工程上常用的（）有中心投影法和平行投影法A 作图法B 技术法C 投影法D 图解法我的答案：C正确答案：C7（）一个投影面直线称为投影面垂直线。

A 平行于B 垂直于C 倾斜于D 相交于我的答案：B正确答案：B8在建筑图样中，平面图和剖面图中北剖切的主要建筑构造的轮廓线采用（）A 粗实线B 细实线C 波浪线D 虚线我的答案：A正确答案：A9国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14、（）A 16B 18C 20D 25我的答案：C正确答案：C10标高的单位为（）A mB cmC mmD dm我的答案：A正确答案：A1两条空间直线的相对位置有三种情况，分别为：（）A 重合B 平行C 相交D 交叉我的答案：BCD正确答案：BCD2线型是图线的形状，共有六种，分别是（）：A 实线、虚线B 点画线、双点画线C 折断线、波浪线D 双线、多段线我的答案：ABC正确答案：ABC3打印图形时（）A 可以打印图形的一部分B 可以根据不同的要求用不同的比例打印图形C 可以先输出一个打印文件，把文件放到别的计算机上打印D 打印时不可以设置纸张的方向我的答案：ABC正确答案：ABC4使用AutoCAD设计中心（）A 浏览不同图形源，从图形文件到网页上的符号库B 将图形文件从控制面板拖放到绘图区域中即可打开图形C 创建指常用图形\文件夹和Internet地址的快捷方式D 以上都不正确我的答案：ABC正确答案：ABC5在绘制中，AutoCAD有哪几种选择方法（）A Windows选择B Crossing选择C ALL选择D 点选我的答案：ABCD正确答案：ABCD1使用WBLOCK命令创建的块，可以用于任何图形中A 错误B 正确我的答案：B正确答案：B2状态栏的设置仅对激活的图形有效，不同的图形文件可采用不同的设置A 错误B 正确。

吉大土木工程制图大作业答案1. 引言土木工程制图是土木工程学科中非常重要的一部分，它涉及到土木工程项目的设计、施工和监理等环节。

通过土木工程制图，工程师能够将设计方案以图形的形式表达出来，并通过这些图纸指导实际的施工工作。

吉大土木工程制图大作业是土木工程专业学生的一项重要任务，通过完成大作业，学生能够深入理解土木工程制图的基本原理和方法，并将其应用于实际工程项目中。

本文将对吉大土木工程制图大作业进行解答。

2. 题目要求吉大土木工程制图大作业要求学生选择一个实际的土木工程项目，完成该项目的制图任务。

具体要求如下：•选择一个适合的土木工程项目，并确定该项目的规模和特点；•根据项目的要求，完成相应的土木工程制图工作；•制作3D模型和平面图，在平面图上标注必要的尺寸和符号。

3. 选题与项目规模本次大作业选择了建设一座道路桥梁作为研究对象。

该桥梁位于一个城市的主干道上，连接两个重要的交通枢纽。

桥梁的主要特点如下：•桥梁总长度：100米；•桥梁结构形式：悬索桥；•主跨度：80米；•辅跨度：2x10米；•桥面宽度：20米；•桥塔高度：50米。

4. 制图工作4.1 3D模型制作首先，我们需要使用CAD软件制作桥梁的三维模型。

根据桥梁的规模和特点，我们可以选择使用AutoCAD或者SolidWorks等软件进行建模。

在建模过程中，需要注意桥梁的结构和尺寸，并且要合理安排桥面和桥塔等部分的细节。

4.2 平面图制作在完成3D模型制作后，我们需要根据实际情况绘制桥梁的平面图。

平面图主要用于表示桥梁的平面布局和尺寸，能够清晰地展示桥面、桥塔、支座等各个部分的位置和尺寸。

在平面图上，我们需要标注桥梁的长度、宽度、高度等主要尺寸，并使用符号清晰地表示桥面、桥塔、支座等部分。

4.3 尺寸和符号标注在制作平面图的过程中，需要合理标注桥梁各个部分的尺寸和符号。

尺寸标注主要包括线性尺寸和角度尺寸，用于表示桥梁各个部分的具体尺寸。

符号标注主要用于表示桥梁的各个部件，如桥面、桥塔、支座等。

吉大19春学期《土木工程制图》在线作业二单选题多选题判断题一、单选题（共10 道试题，共40 分。

）1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。

A. 平行B. 垂直C. 倾斜D. 远离-----------------选择：B2. （）分为正投影法和斜投影法两种A. 平行投影法B. 中心投影法C. 投影面法D. 辅助投影法-----------------选择：A3. 标注（）尺寸时，应在尺寸数字前加注符号RA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：A4. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置A. 左上角B. 右下角C. 左下角D. 右上角-----------------选择：B5. 粗线、中粗线和细线的宽度比率为（）A. 4:2:1B. 3:2:1C. 5:2:1D. 6:2:1-----------------选择：A6. 图样中汉字应写成（）体，采用国家正式公布的简化字A. 宋体B. 长仿宋C. 隶书D. 楷体-----------------选择：B7. （）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：A8. （）一个投影面直线称为投影面垂直线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：B9. 标注（）尺寸时，应在尺寸数字前加注符号ΦA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：B10. 1:2是（）比例A. 放大B. 缩小C. 优先选用D. 尽量不用-----------------选择：B吉大15春学期《土木工程制图》在线作业二单选题多选题判断题二、多选题（共5 道试题，共20 分。

）1. 下面用来更改三维表面光滑参数的命令是（）A. SURFTAB1B. SURFTAB2C. ISOLINESD. SUNFTAB-----------------选择：AB2. 两条空间直线的相对位置有三种情况，分别为：（）A. 重合B. 平行C. 相交D. 交叉-----------------选择：BCD3. 打印图形时（）A. 可以打印图形的一部分B. 可以根据不同的要求用不同的比例打印图形C. 可以先输出一个打印文件，把文件放到别的计算机上打印D. 打印时不可以设置纸张的方向-----------------选择：ABC4. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像-----------------选择：ABD5. 在绘图中能够精确定位坐标点的辅助工具有（）A. 栅格B. 对象捕捉C. 间隔捕捉D. 以上都正确-----------------选择：AB吉大15春学期《土木工程制图》在线作业二单选题多选题判断题三、判断题（共10 道试题，共40 分。

吉大18春学期《土木工程制图》在线作业一-0002相邻两轴测轴之间的夹角称为（）
A:夹角
B:两面角
C:轴间角
D:倾斜角
答案：C
空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A:正轴测图
B:斜轴测图
C:正等轴测图
D:斜二轴测图
答案：C
定位轴线采用的线型为（）
A:细实线
B:粗实线
C:细点画线
D:折线
答案：C
投影法的基本特性有实形性、积聚性和（）
A:类似性
B:特殊性
C:统一性
D:普遍性
答案：A
徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A:中点
B:起点
C:终点
D:两个端点
答案：C
粗线、中粗线和细线的宽度比率为（）
A:4:2:1
B:3:2:1。

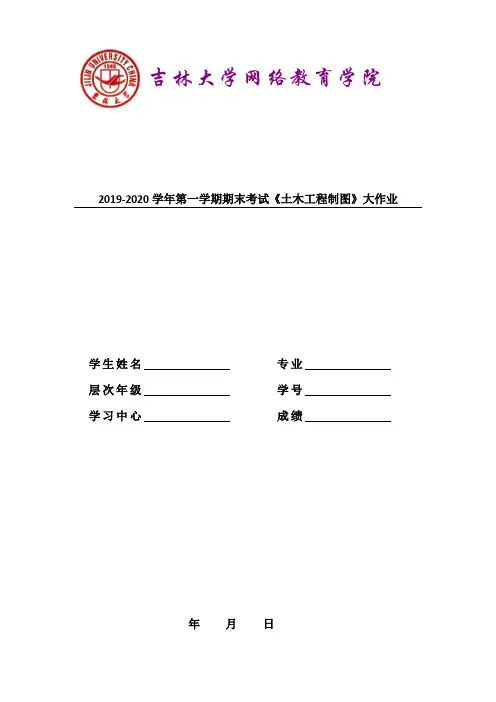

吉林大学网络教育学院2019-2020学年第一学期期末考试《土木工程制图》大作业
学生姓名专业
层次年级学号
学习中心成绩
年月日
作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word 文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word 文档格式），如有雷同、抄袭成绩按不及格处理。

作图题（每小题10分，共100分）
AB是一般位置直线CD是投影面平行线EF是投影面垂直线GH是投影面垂直线
7、
8、
已知条件够抄完整没图已知ABCD两条直线相交CD投影求线段AB投影没直接影响,所已知条件:AB 条水平线求面投影比较容易解:∵AB条水平线∴所百H面(水平投影面)a′b′反度映实形(实)且与V、W 投影面倾斜作图: a′b′向V面(投影面)向引垂直作图线没左视问图投影高平齐制约所取任意位置答条水平线ab即线段AB面投影
9、
