机械创新设计试卷

机械创新设计试题及答案1.A3图幅的尺寸是（）[单选题] *A.420×594 mmB.297×210 mmC.420× 297mm(正确答案)D.297×594 mm2.已知图纸比例为5:1，图纸上测量长度为62.5，标注长度为20，该特征的实际长度为（）[单选题] *A.100B.62.5C.20(正确答案)D.253.各种图线重合时，线型的选用顺序为（）[单选题] *A.粗实线>虚线>点画线(正确答案)B.点画线>粗实线>虚线C.点画线>虚线>粗实线D.粗实线>点画线>虚线4.以下说法正确的是（）[单选题] *A.标题栏中的字体为草书字体B.图框格式中必须预留装订边C.图形大小与机件真实大小相同D.图样尽量采用1:1的比例(正确答案)5.图中尺寸标注正确的是（）[单选题] *A.AB.BC.C(正确答案)D.D6.绘制物体轴线及对称中心线采用的线型为（）[单选题] *A.粗实线B.虚线C.双点画线D.细点画线(正确答案)7.以下说法有错误的是（）[单选题] *A.在较小的图形上可以用细实线代替细点画线B.点画线和虚线重合时,按先点画线后虚线的顺序选用(正确答案)C.物体的真实大小与图形大小和准确程度无关D.尺寸界限过尺寸线2-3mm8.图纸以1:1比例打印，标题栏内显示比例为1:2，用直尺测得一尺寸为20，对应零件的实际尺寸为（）[单选题] *A.20mmB.40mm(正确答案)C.10mmD.20cm9.关于尺寸标注说法错误的是（）[单选题] *A.尺寸界限可以用轮廓线或轴线代替B.尺寸线可以用轮廓线或轴线代替(正确答案)C.每一尺寸在图样中一般只标注一次D.物体的真实大小只与图样上的尺寸标注有关10.以下标注正确的是（）[单选题] *A.AB.BC.CD.D(正确答案)11.以下几组尺寸为定形尺寸的是（）[单选题] *A.R12、6B.110、6C.R12、Φ12(正确答案)D.110、R2412.以下尺寸为连接尺寸的是（）[单选题] *A.SR8B.R60C.R20(正确答案)D.Φ3013.作圆弧连接，求圆心方式错误的是（）[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.6(正确答案)B.24C.R11D.R24[单选题] *A.SR8B.SR15C.Φ5D.R20(正确答案)16.当前所示图纸为（）[单选题] *A.中心投影法(正确答案)B.正投影法C..斜投影法D以上都不是17.图中属于正投影法的是（）[单选题] *A.AB.B(正确答案)C.CD.D18.图中反应正投影实形性的是（）[单选题] *A.A(正确答案)B.BC.CD.D19.本图反应正投影的（）[单选题] *A.实形性(正确答案)B.积聚性C.类似性D.以上都不是20.图中反应正投影类似性的是（）[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.正面V(正确答案)B.水平面HC.侧面WD.以上都不是[单选题] *A.正面VB.水平面H(正确答案)C.侧面WD.以上都不是[单选题] *A.长(正确答案)B.宽C.高D.以上都不是[单选题] *A.长B.宽C.高(正确答案)D.以上都不是[单选题] *A.左右关系B.前后关系(正确答案)C.上下关系D.以上都不是26.与三视图对应的立体示意图，正确的是（）[单选题] *A.AB.BC.C(正确答案)D.D27.与立体示意图对应的三视图，正确的是（）[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.CD.D(正确答案)[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.C(正确答案)D.D38.图中反应正投影积聚性的是（）[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.实形性B.积聚性(正确答案)C.类似性D.以上都不是[单选题] *A.实形性B.积聚性C.类似性(正确答案)D.以上都不是41.图示三投影面体系，左视图所在的投影面是（）[单选题] *A.正面VB.水平面HC.侧面W(正确答案)D.以上都不是42.根据三视图之间的投影对应关系，图中所示三视图中（1）、（2）、（3）的投影规律分别为（）[单选题] *A.长对正、宽相等、高平齐B.长对正、高平齐、宽相等(正确答案)C.宽相等、长对正、高平齐D.宽相等、高平齐、长对正[单选题]A.长B.宽(正确答案)C.高D.以上都不是[单选题] *A.左右关系(正确答案)B.前后关系C.上下关系D.以上都不是[单选题] *A.左右关系B.前后关系C.上下关系(正确答案)D.以上都不是46.与三视图对应的立体示意图，正确的是（）[单选题] *A.AB.BC.CD.D(正确答案)47.与立体示意图对应的三视图，正确的是（）[单选题] *A.AB.B(正确答案)C.CD.D48.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.AB.BC.C(正确答案)D.D49.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.AB.BC.CD.D(正确答案)50.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.A(正确答案)B.BC.CD.D。

机械创新竞赛试题与答案一、选择题（每题2分，共10分）1. 机械设计中，下列哪个因素不是影响机械效率的主要因素？A. 摩擦B. 材料强度C. 载荷大小D. 机械结构答案：B2. 在机械传动中，齿轮传动的主要优点是什么？A. 结构简单B. 传动比准确C. 噪音大D. 维护方便答案：B3. 以下哪个不是机械创新设计的基本方法？A. 逆向思维B. 类比法C. 经验法D. 组合法答案：C4. 机械设计中，为了提高零件的疲劳强度，通常采用以下哪种方法？A. 增大零件尺寸B. 增加表面粗糙度C. 采用表面硬化处理D. 减少材料强度答案：C5. 机器人技术中，关节机器人的自由度是指什么？A. 机器人可以移动的方向数B. 机器人可以转动的轴数C. 机器人的传感器数量D. 机器人的控制复杂度答案：B二、简答题（每题10分，共20分）1. 请简述机械创新设计的重要性。

答案：机械创新设计是推动机械工程领域发展的关键。

它不仅能够提高机械设备的性能，降低成本，还能满足市场对新产品的需求，提升企业的竞争力。

创新设计包括对现有机械结构的改进、新材料的应用、新工艺的开发等，是实现技术进步和产业升级的重要途径。

2. 列举三种常见的机械传动方式，并简述其特点。

答案：常见的三种机械传动方式包括：- 齿轮传动：具有传动比准确、结构紧凑、效率高等优点，适用于传递较大功率和精确控制的场合。

- 皮带传动：结构简单，成本低廉，适用于远距离传动和需要柔性连接的场合。

- 链传动：承载能力强，传动稳定，适用于高速、大功率的传动场合。

三、设计题（每题30分，共30分）1. 设计一个简单的机械装置，用于将水平方向的力转换为垂直方向的力。

答案：可以设计一个杠杆装置，其基本原理是利用杠杆的力臂原理来转换力的方向。

具体设计可以包括一个支点、一个水平方向的力输入杆和一个垂直方向的力输出杆。

当水平方向的力作用于输入杆时，通过杠杆原理，输出杆将产生垂直方向的力。

四、分析题（每题40分，共40分）1. 分析机械创新设计过程中可能遇到的挑战，并提出解决方案。

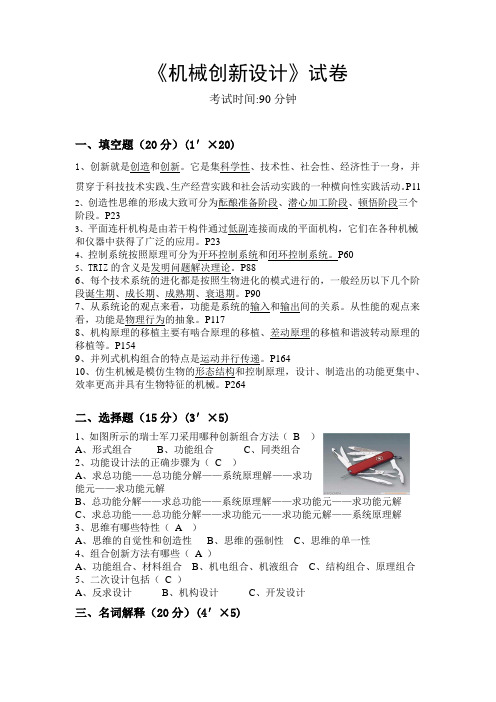

《机械创新设计》试卷考试时间:90分钟一、填空题（20分）(1′×20)1、创新就是创造和创新。

它是集科学性、技术性、社会性、经济性于一身，并贯穿于科技技术实践、生产经营实践和社会活动实践的一种横向性实践活动。

P112、创造性思维的形成大致可分为酝酿准备阶段、潜心加工阶段、顿悟阶段三个阶段。

P233、平面连杆机构是由若干构件通过低副连接而成的平面机构，它们在各种机械和仪器中获得了广泛的应用。

P234、控制系统按照原理可分为开环控制系统和闭环控制系统。

P605、TRIZ的含义是发明问题解决理论。

P886、每个技术系统的进化都是按照生物进化的模式进行的，一般经历以下几个阶段诞生期、成长期、成熟期、衰退期。

P907、从系统论的观点来看，功能是系统的输入和输出间的关系。

从性能的观点来看，功能是物理行为的抽象。

P1178、机构原理的移植主要有啮合原理的移植、差动原理的移植和谐波转动原理的移植等。

P1549、并列式机构组合的特点是运动并行传递。

P16410、仿生机械是模仿生物的形态结构和控制原理，设计、制造出的功能更集中、效率更高并具有生物特征的机械。

P264二、选择题（15分）(3′×5)1、如图所示的瑞士军刀采用哪种创新组合方法（B ）A、形式组合B、功能组合C、同类组合2、功能设计法的正确步骤为（C ）A、求总功能——总功能分解——系统原理解——求功能元——求功能元解B、总功能分解——求总功能——系统原理解——求功能元——求功能元解C、求总功能——总功能分解——求功能元——求功能元解——系统原理解3、思维有哪些特性（A ）A、思维的自觉性和创造性B、思维的强制性C、思维的单一性4、组合创新方法有哪些（A ）A、功能组合、材料组合B、机电组合、机液组合C、结构组合、原理组合5、二次设计包括（C ）A、反求设计B、机构设计C、开发设计三、名词解释（20分）(4′×5)1、定向思维基本上属于逻辑性思维一类。

机械创新设计试卷（2）
一、 利用发散思维的方法写出茶杯的可能用途。

（按用途的分类与总数量的结果评分）（10分）
二、 请尽量多的写出螺旋机构的实际应用功能及变异功能，以及可以再开发的新功能。

（10
分）
三、以凸轮机构和四连杆机构为基本机构，分别用串联组合、并联组合、封闭式组合方法进行组合，绘制出组合前后的机构运动简图，并简要说明各自组合功能。

（20分）
四、简述技术冲突解决原理的创新设计思路，并举一个工程实例说明之。

（12分）
五、图示为某种飞机起落架的机构运动简图。

请运用机构再生的创新技法创造一个新机构。

即包括：分析图示原始机构的结构组成特点；绘制一般化运动链；绘制一般化运动链图谱；将其中之一转化为再生创新机构。

满足下列约束条件：
（1） 杆的总数目与运动副的总数目保持不变；
（2） 必须有一个固定杆，即机架，用G r表示；
（3） 必须有一个提升缸，用g表示，并且g必须为二副杆；
（4） 必须有一个活塞杆，用s表示，s也必须为二副杆，同时还应为浮动杆，并且与g 组成移动副；
（5） 必须有一个带有轮的构件，该构件用符号a表示，并且a构件不能与g构件直接成副。

（28分）
六、请说明图示三环减速器的创新过程。

（20分）。

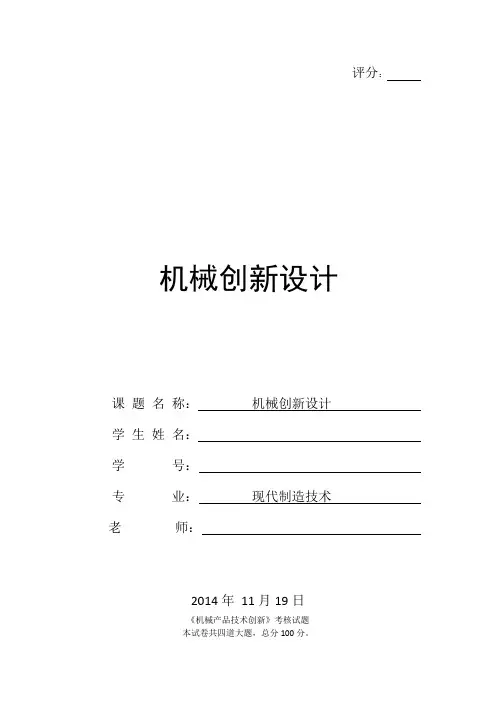

评分：机械创新设计课题名称：机械创新设计学生姓名：学号：专业：现代制造技术老师：2014年11月19日《机械产品技术创新》考核试题本试卷共四道大题，总分100分。

要求，各大题属于论述题，严禁抄袭。

一、请列举出几种能够满足将回转运动转化为直线运动的机构，并说出在实际产品中的应用。

（15分）（不少于300字）1.曲柄滑块：常用于将曲柄的回转运动变换为滑块的往复直线运动，或将滑块的往复直线运动变换为曲柄的回转运动。

如抽水机是利用活塞的移动来排出空气，造成内外气压差而使水在气压作用下上升抽出，当活塞压下时，进水阀门关闭而排气阀门打开；当活塞提上时，排气阀门关闭，进水阀门打开，在外界大气压的作用下，水从进水管通过进水阀门从上方的出水口流出．这样活塞在圆筒中上下往复运动，不断地把水抽出来。

2.螺旋传动：是由螺杆和旋合螺母组成的机械传动。

如车床横刀架主轴由电动机经主轴箱带动旋转，工件装在主轴卡盘中或支承在顶尖间并随主轴旋转，旋转运动经进给箱、丝杠或光杠传至溜板箱，转变为刀架的进给运动。

3.凸轮机构：是一种结构简单且容易实现各种复杂运动规律的高副机构，广泛运用于自动化及半自动化机械中。

如线从缝纫机顶部的线轴经挑线杆和压线板组件引出。

通过转动压线板组件，缝纫者可以拉紧穿入针的线。

缝纫较薄的织物时，必须拉得紧一些；缝纫较厚的织物时应拉得松一些。

二、调查研究目前汽车行业用于保证汽车行驶平稳性的措施方法，并提出自己的改进方案（15分）（不少于400字）答：现阶段汽车行驶平稳的主要措施是采用减震器，悬挂系统。

其作用是为了使车架与车身的振动迅速衰减，改善汽车行驶的平顺性和舒适性。

1.减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。

在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。

减震器太软，车身就会上下跳跃，减震器太硬就会带来太大的阻力，妨碍弹簧正常工作。

机械创新设计试题及答案一、选择题（每题2分，共20分）1. 机械创新设计中，以下哪项不属于创新设计的基本要素？A. 功能创新B. 结构创新C. 材料创新D. 工艺创新答案：D2. 在进行机械创新设计时，以下哪个步骤是不需要的？A. 需求分析B. 方案设计C. 性能测试D. 市场调研答案：C3. 创新设计中，以下哪项技术不属于现代设计方法？A. 计算机辅助设计B. 模块化设计C. 经验设计D. 优化设计答案：C4. 机械创新设计中，以下哪项是设计过程中最核心的环节？A. 创意构思B. 方案评估C. 原型制作D. 市场推广答案：A5. 在机械创新设计中，以下哪种方法不适用于提高设计效率？A. 采用模块化设计B. 使用计算机辅助设计软件C. 重复使用已有设计D. 进行大量手工绘图答案：D6. 创新设计中，以下哪项不属于创新思维的范畴？A. 逆向思维B. 联想思维C. 逻辑思维D. 发散思维答案：C7. 在机械创新设计过程中，以下哪项是评价创新成果的重要指标？A. 创新性B. 可行性C. 经济性D. 所有选项答案：D8. 机械创新设计中，以下哪项不属于设计原则？A. 功能优先原则B. 可靠性原则C. 经济性原则D. 复杂性原则答案：D9. 在机械创新设计中，以下哪种方法不适用于解决设计问题？A. 头脑风暴法B. 思维导图法C. 问题分解法D. 随机尝试法答案：D10. 机械创新设计中，以下哪项不属于设计评价的范畴？A. 性能评价B. 安全性评价C. 环境影响评价D. 市场调查答案：D二、填空题（每题2分，共20分）1. 机械创新设计的核心是_______。

答案：创新思维2. 机械创新设计过程中，_______是实现创新设计的关键。

答案：技术可行性3. 机械创新设计的评价指标包括_______、_______和_______。

答案：创新性、可行性、经济性4. 在机械创新设计中，_______是设计者进行设计思考的起点。
