迎宾感应门铃说明书

智能门铃说明书尊敬的用户，感谢您购买我们的智能门铃。

为了确保您能够正确使用并充分了解该产品的特性和功能，我们编写了本说明书。

请在使用前仔细阅读本说明书，并按照相关步骤进行操作。

1. 产品介绍智能门铃是一种通过互联网连接到您的手机或电脑的安全设备。

它利用高清摄像头和语音通信功能，让您能够远程监控门口情况、与访客进行实时对话，并提供其他智能化功能。

2. 功能特点①高清视频监控：智能门铃配备了高清摄像头，可实时拍摄门口的画面，并通过APP显示在您的设备上。

24小时不间断监控，确保您随时了解门口的情况。

②语音通话：当有人按下门铃时，您可以通过APP接听来自门口访客的语音，并与其进行实时对话。

即使您不在家，也能与访客进行沟通，提高您的安全性和便捷性。

③移动警报：智能门铃侦测到门口活动时，将发送警报通知到您的手机，即使您离开家，也能随时了解门口的动态。

④录像存储：门铃配备的存储器可以自动记录门口的活动视频，您可以随时回放。

如果有异常情况，您可以保存相关记录作为证据。

⑤远程控制：通过APP可以随时随地操控门铃，例如开关门铃、调整摄像头的视角等。

3. 使用步骤a) 下载APP：请在您的手机应用商店搜索并下载“智能门铃”APP。

b) 注册账号：运行APP后，请根据提示注册一个账号，并进行登录。

c) 添加设备：登录后，在APP主页面点击“添加设备”按钮，并按照指示将智能门铃与您的账号绑定。

d) 设置参数：在APP中，您可以进行各项参数配置，如移动警报设置、通话音量调节等。

e) 远程操控：成功添加设备后，您现在可以通过APP进行远程操控，如查看门口画面、接听来电、远程开关门铃等。

4. 注意事项a) 请确保您的家庭网络连接稳定，并且智能门铃能够在不受信号干扰的情况下正常工作。

b) 室外的门铃安装位置应避免直接暴露在雨水或阳光下，以免影响设备寿命。

c) 请保持门铃设备与您的手机或电脑的距离在合理范围内，以确保信号的稳定传输。

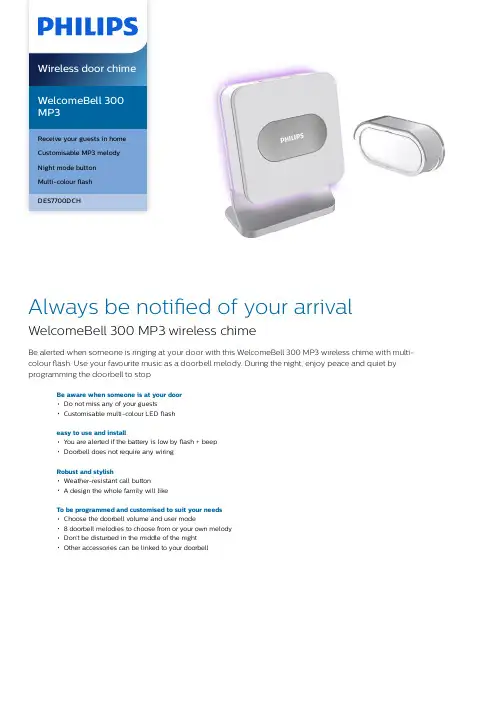

WelcomeBell 300MP3Receive your guests in homeCustomisable MP3 melodyNight mode buttonMulti-colour flashDES7700DCHAlways be notified of your arrival WelcomeBell 300 MP3 wireless chimeBe alerted when someone is ringing at your door with this WelcomeBell 300 MP3 wireless chime with multi-colour flash. Use your favourite music as a doorbell melody. During the night, enjoy peace and quiet by programming the doorbell to stopBe aware when someone is at your doorDo not miss any of your guestsCustomisable multi-colour LED flasheasy to use and installYou are alerted if the battery is low by flash + beepDoorbell does not require any wiringRobust and stylishWeather-resistant call buttonA design the whole family will likeTo be programmed and customised to suit your needsChoose the doorbell volume and user mode8 doorbell melodies to choose from or your own melodyDon’t be disturbed in the middle of the nightOther accessories can be linked to your doorbellWireless door chime DES7700DCH/10 Highlights SpecificationsAdjust your wireless chimeYou can adjust the doorbell volume and the mode on this WelcomeBell 300 MP3 mobile doorbell to: ring, flash (silent) or ring + flash. It all depends on your needs. If your child is sleeping for example, choose silent mode with the flash only.Choose your doorbell melodyCustomise your Philips mobile chime by choosing from among the eight high-quality doorbell melodies available to you. Can’t find what you’re looking for? Import your own MP3 melody for a wireless doorbell that suits you. IP65 protectionRobust and resistant to all bad weather (IP65), the Welcome Bell 300 MP3 light-up call button can be installed with no worries on a wall outside your home.Low battery alertWhen your doorbell or transmitter’s batteries are low, you are alerted with a light flash and a beep. You will just need to change them for your wireless chime to work properly again. Modern and attractiveThis very stylish wireless doorbell made by Philips will add a modern touch to your home and will be liked by all ages.Night mode buttonSpend a quiet and peaceful night byprogramming the doorbell to stop simply bypressing the ‘night mode’ button. You canchoose how long it stops for -– three hours, sixhours or nine hours.Very powerful soundWith 85 dB powerful sound, this WelcomeBell300 MP3 wireless doorbell will alert you whena visitor calls at your door.Visual alertReinforce the alert function of your wirelessdoorbell with the multi-colour LED flash that istriggered when someone rings your bell. It iscustomisable and you can choose the colour ofyour choice from the six available.Wireless technologyInstallation is very easy and doesn’t requireany wiring. You just need to stay within the300m open range between the transmitter andthe receiver. You can install your mobile chimeon a table or attach it to the wall.Upgradeable solutionIn addition to your doorbell, you can link up tofour different chimes and four differenttransmitters (call button, door/window openingdetector and motion detector). Each transmittercan have its own doorbell melody to be easilyidentifiable.RingSound level: 85 dBNumber of doorbell melodies: 8Electrical featuresTransmitter: 2 x AAA (LR03) (not included)Door chime: 3 x AA (LR06) batteriesFinishTransmitter: White and transparent plasticDoor chime: White and grey plastic, fabricKit featuresDimensions: 210(h) x 150(l) x 66(d) mmMaximum distanceFrequency: 433MHzWireless: 300m in open airWarrantyY ears: 2WiringCircuit: WirelessStandard and certificationType: CE, RoHS, REACHSettingsVolumeDoorbell mode: Doorbell modeFlash color: Flash colorNight mode duration: Night mode durationoperationDoor chime: IndoorTransmitter: Outdoor (IP65)Transmitter specificationsIlluminated call buttonIlluminated name plateInstallation: WallLow battery warning: Yes (flash + beep)Max no. of receivers: 4Door chime specificationsInstallation: Wall-mounted or on tableMax number of transmitters: 4Mode: Flash (silent), Ring + FlashNumber of flash colours: 6USB charger: No© 2019 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective owners.Issue date 2019‑10‑24 Version: 4.1.112 NC: 8670 001 50024 EAN: 33 45115 31014 7。

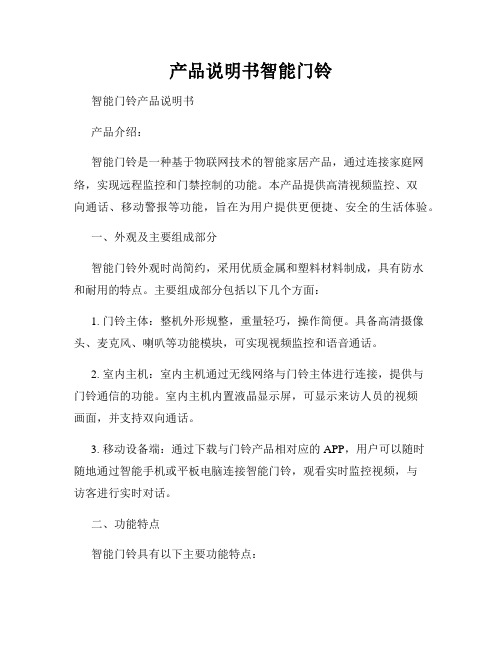

产品说明书智能门铃智能门铃产品说明书产品介绍：智能门铃是一种基于物联网技术的智能家居产品，通过连接家庭网络，实现远程监控和门禁控制的功能。

本产品提供高清视频监控、双向通话、移动警报等功能，旨在为用户提供更便捷、安全的生活体验。

一、外观及主要组成部分智能门铃外观时尚简约，采用优质金属和塑料材料制成，具有防水和耐用的特点。

主要组成部分包括以下几个方面：1. 门铃主体：整机外形规整，重量轻巧，操作简便。

具备高清摄像头、麦克风、喇叭等功能模块，可实现视频监控和语音通话。

2. 室内主机：室内主机通过无线网络与门铃主体进行连接，提供与门铃通信的功能。

室内主机内置液晶显示屏，可显示来访人员的视频画面，并支持双向通话。

3. 移动设备端：通过下载与门铃产品相对应的APP，用户可以随时随地通过智能手机或平板电脑连接智能门铃，观看实时监控视频，与访客进行实时对话。

二、功能特点智能门铃具有以下主要功能特点：1. 高清视频监控：内置高清摄像头，支持实时监控功能，用户可以通过手机或室内主机观看门外实时视频，随时了解访客状况。

2. 双向通话：内置麦克风和喇叭，支持访客与用户之间的双向通话，用户可通过室内主机或手机与访客进行对话。

3. 移动警报：当有人按门铃或触发门铃上的移动侦测器时，智能门铃会通过手机APP发送警报通知用户，用户可即时查看门外情况，提高家庭安全性。

4. 远程开锁：用户可通过手机APP控制智能门铃附带的开锁设备，远程开启门锁，实现远程门禁控制的功能。

5. 多用户管理：智能门铃支持多用户管理，多人可以同时通过手机APP连接智能门铃，方便家庭成员共同使用。

三、使用说明1. 安装与连接：将智能门铃安装在门口适合的位置，确保设备与家庭网络的连接稳定。

室内主机可放置于方便使用的位置，如客厅或卧室。

下载智能门铃APP并进行设备连接设置。

2. 实时监控与通话：当有访客按门铃或触发门铃移动侦测器时，智能门铃会通过手机APP和室内主机即时通知用户。

迎宾型语音门铃——趣味科技小制作迎宾型语音门铃是一种半智能化的双功能语音门铃：当来客按下门口的按钮开关时，室内门铃便会发出“叮咚，您好！请开门”的女中音话语；当主人闻声打开房门后，它又会发出“欢迎光临”的问候语，给客人以亲切友好感！动手在家中的房门上安装这种新颖有趣的迎宾型语音门铃，可为居家增添文明礼貌、欢乐和谐的气氛！弄懂工作原理迎宾型语音门铃的电路如图—1所示。

语音集成电路A1、电阻器R1、晶体三极管VT1和按钮开关SB1等元器件组成了语音型“叮咚”门铃电路，语音集成电路A2、电阻器R3、晶体三极管VT2、电容器C1、晶体二极管VD和门控开关SB2等元器件组成了语音型自动迎客器电路。

B为共用扬声器。

图-1 迎宾型语音门铃电路图当来访的客人按动一下门铃按钮开关SB1时，在语音集成电路A1的触发端TG上会产生正脉冲电信号，A1内部电路受触发工作，其输出端OUT输出一遍内储的“叮咚，您好！请开门”语音电信号，经晶体三极管VT1功率放大后，推动扬声器B发出呼叫开门声；与此同时，电池G经门铃按钮开关SB1、隔离二极管VD对电容器C1充上约2.3V的电压，作为下一步触发语音集成电路A2工作的电信号。

当主人听到门铃声开门迎接客人时，安装在房门扇上的微动开关SB2随着门扇的打开而接通，电容器C1所充电荷通过SB2和电阻器R2放电，在语音集成电路A2的触发端TG上产生正脉冲触发信号，使A2受触发工作，从其输出端OUT输出一遍内储的“欢迎光临”声电信号，经晶体三极管VT2功率放大后，推动扬声器B发声。

由于A2触发信号取自充上电的电容器C1，而C1能够充上电与否又受制于门铃按钮开关SB1的闭合（即来客按响门铃），所以平时自家人出进房门和送客时，门铃均不会发出不适场合的“欢迎光临”声。

电路中，R1、R3分别为语音集成电路A1和A2的外接振荡电阻器，其阻值大小可控制语音声的速度和音调。

C2是A1触发端的旁路电容器，它能有效地防止门铃按钮引线较长时，周围杂波信号（如雷电、电钻和开关电器等产生的各种电波）通过感应对门铃造成的误触发。

2023年家用智能门铃设置与使用说明书一、产品介绍智能门铃作为一种家用智能安防设备，集视频监控、远程互动、防盗报警于一体。

其主要特点包括高清视频传输、实时推送消息、双向语音通话、远程遥控等功能。

本说明书旨在帮助用户正确设置智能门铃并熟练掌握使用方法。

二、安装步骤1. 准备工作在安装智能门铃之前，请确保以下条件已满足：- 家庭网络正常工作并连接到互联网。

- 家门入口处有可用的电源插座。

2. 安装位置选择选择一个适合的安装位置，通常应选择在家门入口或者门铃原有位置。

确保门铃能够清晰拍摄到门口区域，并且不会被遮挡。

3. 连接门铃设备将智能门铃设备连接到家庭网络。

首先，打开手机上的WIFI功能，并确认手机与家庭网络连接。

然后，将供电适配器插入门铃设备的电源插座，并将设备与家庭网络连接。

4. 设置门铃设备首次使用门铃设备时，需要进行一些基本设置。

通过手机应用程序，根据提示完成设备与手机的配对，然后设置账户信息、Wi-Fi网络等参数。

请确保提供真实可靠的账户信息，以保障设备的安全使用。

三、使用方法1. 视频监控智能门铃配备高清视频摄像头，用户可以通过手机应用实时查看门铃拍摄的画面。

在使用过程中，用户可以对视频进行放大、缩小、旋转等操作，以获取更清晰的画面。

2. 语音通话当有访客按响门铃时，用户将收到手机推送通知。

通过手机应用，用户可以与访客进行双向语音通话，实现远程互动。

请注意保持通话时的语音清晰，避免干扰或噪音。

3. 报警功能智能门铃支持实时监测门口区域，并在检测到异常情况时自动触发报警功能。

当有人靠近门口、触发移动侦测时，用户将收到手机推送通知。

可以通过手机应用实时查看异常情况并采取相应措施。

4. 远程遥控通过手机应用，用户可以随时远程遥控智能门铃。

例如，可以在家中或者办公室外与访客进行双向语音通话，开启或关闭门铃设备，查看历史记录等。

四、注意事项1. 隐私保护在使用智能门铃时，请合法合规地使用设备的监控和录像功能，尊重访客的个人隐私。

产品说明书智能门铃设置指南智能门铃设置指南智能门铃是一款创新的家用智能设备，为用户提供了更加便捷和安全的生活体验。

本产品说明书将详细介绍如何正确设置智能门铃，确保其功能正常运行并充分发挥其特性。

一、产品概述智能门铃是一款集视频监控、语音通话和远程控制等功能于一体的智能家居设备。

通过连接手机APP，用户可以实时收到来访者的消息，与访客进行语音对话，并可通过手机远程开关门铃、监控录像等操作。

二、硬件连接1. 安装门铃主机：将门铃主机固定在合适的位置，通常选择门口或门铃所在位置。

使用螺丝固定门铃主机，确保其牢固可靠。

2. 连接电源：将门铃主机与电源适配器或电池连接，确保门铃正常供电。

3. 连接网络：若门铃支持Wi-Fi连接，则通过手机APP扫描门铃上的二维码进行配对。

若门铃仅支持有线连接，则通过网线将门铃主机与路由器相连。

4. 连接室内显示器（可选）：若购买了室内显示屏，将其与门铃主机通过网线或无线连接，实现室内门铃音视频的显示与操作。

三、软件设置1. 下载手机APP：打开应用商店，搜索并下载智能门铃的官方APP。

2. 创建账号：在手机APP上进行注册，填写个人信息并创建账号。

若已有账号，则可直接登录。

3. 添加设备：登录APP后，按照提示点击“添加设备”，选择正确的设备型号，并按照说明书上的操作方法完成设备的配对。

4. 设置网络：将门铃与家庭无线网络进行连接，输入网络名称和密码，按照提示完成连接过程。

若使用有线连接，则可跳过此步骤。

5. 个性化设置：在APP中可以对门铃的各项设置进行调整，如设置访客留言、警报提醒方式、监控画面分辨率等。

用户可以根据个人需求进行自定义设置。

6. 设置通知权限：为了确保能及时收到来访者消息，需要在手机的设置中为智能门铃APP打开通知权限。

四、使用指南1. 来访者识别：当陌生人按下门铃时，用户将在手机APP上收到来访者的通知，并实时观看门外的视频画面，从而判断是否需要与访客进行语音对话。

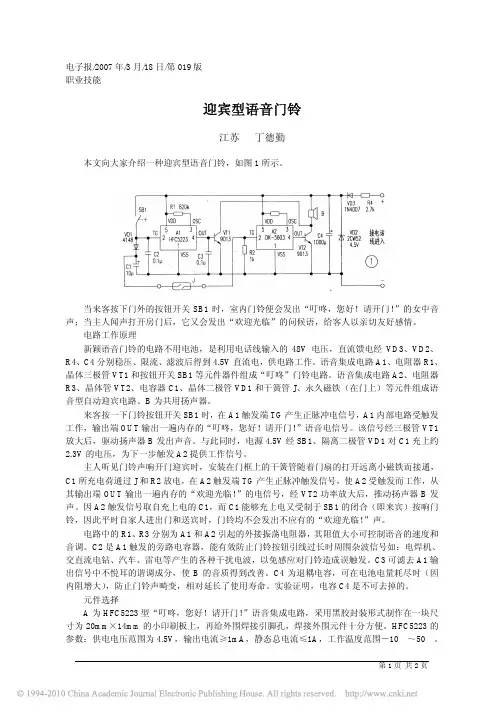

电子报/2007年/3月/18日/第019版职业技能迎宾型语音门铃江苏丁德勤本文向大家介绍一种迎宾型语音门铃，如图1所示。

当来客按下门外的按钮开关SB1时，室内门铃便会发出“叮咚，您好！请开门！”的女中音声；当主人闻声打开房门后，它又会发出“欢迎光临”的问候语，给客人以亲切友好感情。

电路工作原理新颖语音门铃的电路不用电池，是利用电话线输入的48V电压，直流馈电经VD3、VD2、R4、C4分别稳压、限流、滤波后得到4.5V直流电，供电路工作。

语音集成电路A1、电阻器R1、晶体三极管VT1和按钮开关SB1等元件器件组成“叮咚”门铃电路。

语音集成电路A2、电阻器R3、晶体管VT2、电容器C1、晶体二极管VD1和干簧管J、永久磁铁（在门上）等元件组成语音型自动迎宾电路。

B为共用扬声器。

来客按一下门铃按钮开关SB1时，在A1触发端TG产生正脉冲电信号，A1内部电路受触发工作，输出端OUT输出一遍内存的“叮咚，您好！请开门！”语音电信号。

该信号经三极管VT1放大后，驱动扬声器B发出声音。

与此同时，电源4.5V经SB1、隔离二极管VD1对C1充上约2.3V的电压，为下一步触发A2提供工作信号。

主人听见门铃声响开门迎宾时，安装在门框上的干簧管随着门扇的打开远离小磁铁而接通，C1所充电荷通过J和R2放电，在A2触发端TG产生正脉冲触发信号，使A2受触发而工作，从其输出端OUT输出一遍内存的“欢迎光临！”的电信号，经VT2功率放大后，推动扬声器B发声。

因A2触发信号取自充上电的C1，而C1能够充上电又受制于SB1的闭合（即来宾）按响门铃，因此平时自家人进出门和送宾时，门铃均不会发出不应有的“欢迎光临！”声。

电路中的R1、R3分别为A1和A2引起的外接振荡电阻器，其阻值大小可控制语音的速度和音调。

C2是A1触发的旁路电容器，能有效防止门铃按钮引线过长时周围杂波信号如：电焊机、交直流电钻、汽车、雷电等产生的各种干扰电波，以免感应对门铃造成误触发。

广州唯创电子有限公司MP3录音模块WTR050使用说明书V1.012016-09-22Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems,where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user,WTR050使用说明书V1.01芯片简介WTR050是一款高性能录音芯片,录音距离远，音质好,可直接推动8ohm/0.5W喇叭输出,播放音质清晰、音量大,使用方便，通过按键控制，可实现长按录音功能、除此之外，还具有循环播放、电平保持可循环播放、短按播放等功能。

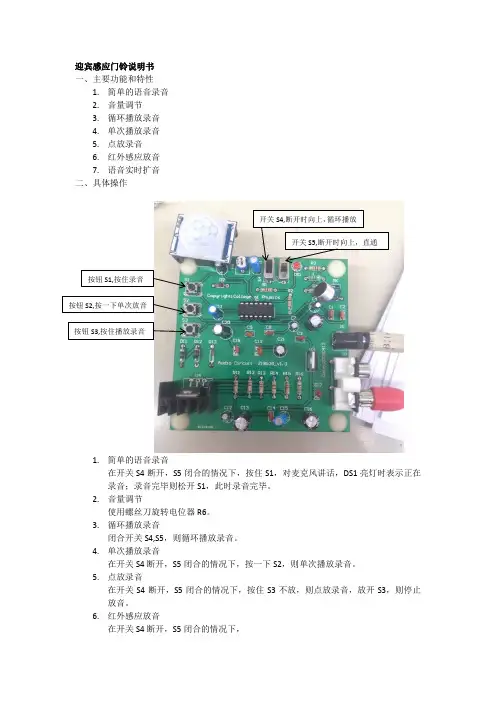

迎宾感应门铃说明书
一、主要功能和特性
1.简单的语音录音
2.音量调节
3.循环播放录音
4.单次播放录音
5.点放录音
6.红外感应放音
7.语音实时扩音
二、具体操作
开关S4,断开时向上，循环播放
开关S5,断开时向上，直通
1.简单的语音录音
在开关S4断开，S5闭合的情况下，按住S1，对麦克风讲话，DS1亮灯时表示正在录音；录音完毕则松开S1，此时录音完毕。

2.音量调节
使用螺丝刀旋转电位器R6。

3.循环播放录音
闭合开关S4,S5，则循环播放录音。

4.单次播放录音
在开关S4断开，S5闭合的情况下，按一下S2，则单次播放录音。

5.点放录音
在开关S4断开，S5闭合的情况下，按住S3不放，则点放录音，放开S3，则停止放音。

6.红外感应放音
在开关S4断开，S5闭合的情况下，
可重复感应放音：凡有人靠近红外线感应器则都会单次播放录音。

不可重复感应放音：有人靠近红外线感应器会单次播放录音，过一段时间，才能再次感应红外线。

注：调节红外线感应装置的重复性可用短路帽调节。

7.语音实时扩音
开关S4闭合，S5断开，对麦克风讲话，则会达到扩音效果。

同时，开关S4,S5都断开的情况下也可达到扩音效果。
