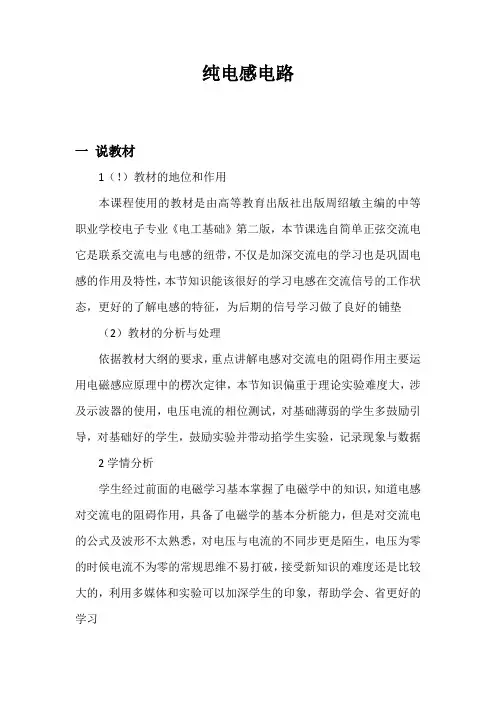

纯电感电路一说教材1(!)教材的地位和作用本课程使用的教材是由高等教育出版社出版周绍敏主编的中等职业学校电子专业《电工基础》第二版,本节课选自简单正弦交流电它是联系交流电与电感的纽带,不仅是加深交流电的学习也是巩固电感的作用及特性,本节知识能该很好的学习电感在交流信号的工作状态,更好的了解电感的特征,为后期的信号学习做了良好的铺垫(2)教材的分析与处理依据教材大纲的要求,重点讲解电感对交流电的阻碍作用主要运用电磁感应原理中的楞次定律,本节知识偏重于理论实验难度大,涉及示波器的使用,电压电流的相位测试,对基础薄弱的学生多鼓励引导,对基础好的学生,鼓励实验并带动掐学生实验,记录现象与数据2学情分析学生经过前面的电磁学习基本掌握了电磁学中的知识,知道电感对交流电的阻碍作用,具备了电磁学的基本分析能力,但是对交流电的公式及波形不太熟悉,对电压与电流的不同步更是陌生,电压为零的时候电流不为零的常规思维不易打破,接受新知识的难度还是比较大的,利用多媒体和实验可以加深学生的印象,帮助学会、省更好的学习二教学目标根据教材分析及学生学情本节课的教学目标确定如下1 知识目标(1)理解决定感抗的大小因素(2)分析U、I的相位关系(3)纯电感电路的能量转换2能力目标培养学生的抽象思维能力和实验观察能力提高学生分析问题解决问题的能力3 情感目标培养学生积极向上的情感和不怕困难努力思考的意志培养学生对电工电子的兴趣三教学教法根据本节课的内容分析及学生的实际情况,我采用的教学方法如下1教法选择本节课主要通过实验演示法和实验总结,控制好实验的自变量,精确测量因变量,以确定春电感电路的电压和电流的关系,得出结论电感自身的电感量对电流的影响,电源的频率对电流的影响,最后引出两者的关系式,在通过关系式可以更加明确电感的通直阻交的特性。
2学法指导强调探究式学习,引导学生控制自变量进行试验,充分结合以前所学的电感特性知识定性分析电信号的特点让学生在试验中得到知识比从书本上得到的印象更加深刻在试验中知道学生使用仪器设备,可以巩固学生的知识能力和动手能力。

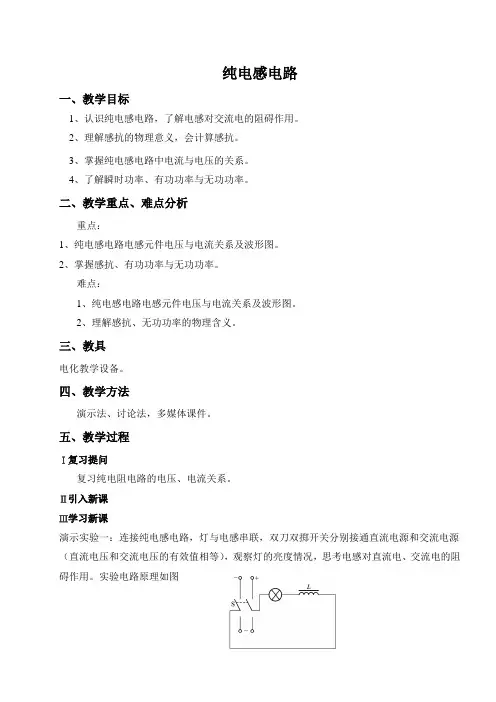

纯电感电路一、教学目标1、认识纯电感电路,了解电感对交流电的阻碍作用。
2、理解感抗的物理意义,会计算感抗。
3、掌握纯电感电路中电流与电压的关系。
4、了解瞬时功率、有功功率与无功功率。
二、教学重点、难点分析重点:1、纯电感电路电感元件电压与电流关系及波形图。
2、掌握感抗、有功功率与无功功率。
难点:1、纯电感电路电感元件电压与电流关系及波形图。
2、理解感抗、无功功率的物理含义。
三、教具电化教学设备。
四、教学方法演示法、讨论法,多媒体课件。
五、教学过程Ⅰ复习提问复习纯电阻电路的电压、电流关系。
Ⅱ引入新课Ⅲ学习新课演示实验一:连接纯电感电路,灯与电感串联,双刀双掷开关分别接通直流电源和交流电源(直流电压和交流电压的有效值相等),观察灯的亮度情况,思考电感对直流电、交流电的阻碍作用。
实验电路原理如图互动1:学生上台观察,分组讨论现象:接通交流电源时灯的亮度明显变暗。
结论:电感对直流电和交流电的阻碍作用不同。
1. 感抗感抗:电感对交流电的阻碍作用。
记为X L ,单位是Ω。
公式:X L =ωL=2πfL分析可知,感抗在直流电路中值为零,对电流没有阻碍作用;只有在电流频率大于零,即为交流电时,感抗才对电流由阻碍作用,且频率越高,阻碍作用越大。
这也反映了电感元件“通直流,阻交流;通低频,阻高频”的特性,其本质为电感元件在电流变化时所产生的自感电动势对交变电流的反抗作用。
演示实验二:视频演示互动2:学生观看视频,总结电压电流的关系结论:(1)电感两端电压与电流不同相。
(2)电压与电流的有效值成正比。
2、电流与电压的关系1)数值关系在纯电感电路中,电压和电流的有效值和最大值之间的关系符合欧姆定律,即I m =L X U m ( i ≠ L X u ) I =L X U 2)相位关系在纯电感电路中,电压超前电流900,或者说电流滞后电压900 即:2-i u πϕϕ=电流i 和电压u 的波形图和矢量图如图图2 纯电感电路电流、电压波形图 图3纯电感电路电流、电压矢量图三、纯电感电路的功率1、瞬时功率纯电感电路中的瞬时功率等于电压瞬时值与电流瞬时值的乘积,即t I t U ui p m m ωπωsin )2sin(⋅+==其波形图如图4所示。
