换热器原理与设计绪论

绪论1.2.热交换器的分类：1）按照材料来分：金属的，陶瓷的，塑料的，是摸的，玻璃的等等2）按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。

3）按照热流体与冷流体的流动方向来分：顺流式，逆流式，错流式，混流式4）按照传送热量的方法来分：间壁式，混合式，蓄热式恒在壁的他侧流动，两种流体不直接接触，热量通过壁面而进行传递。

过时，把热量储蓄于壁内，壁的温度逐渐升高；而当冷流体流过时，壁面放出热量，壁的温度逐渐降低，如此反复进行，以达到热交换的目的。

第一章1.Mc1℃是所需的热量，用W表示。

两种流体在热交换器内的温度变化与他们的热容量成反比；即热容量越大，流体温度变化越小。

2.W—对应单位温度变化产生的流动流体的能量存储速率。

4.顺流和逆流情况下平均温差的区别：在顺流时，不论W1、W2值的大小如何，总有μ＞０，因而在热流体从进口到出口的方向上，两流体间的温差△t总是不断降低；而对于逆流，沿着热流体进口到出口方向上，当W1＜W2时，μ＞０，△t不断降低，当W1＞W2时，μ＜０，△t不断升高。

5.P（定义式P12）物理意义：流体的实际温升与理论上所能达到的最大温升比，所以只能小于1。

6.R—冷流体的热容量与热流体的热容量之比。

（定义式P12）7.从φ值的大小可看出某种流动方式在给定工况下接近逆流的程度。

除非处于降低壁温的目的，否则最好使φ＞0.9，若φ＜0.75就认为不合理。

（P22 例1.1）8.所谓Qmax是指一个面积为无穷大且其流体流量和进口温度与实际热交换器的流量和进口温度相同的逆流型热交换器所能达到的传热量的极限值。

9.实际传热量Q与最大可能传热量Qmax=Q/Qmax。

意义：以温度形式反映出热、冷流体可用热量被利用的程度。

10.根据ε的定义，它是一个无因次参数，一般小于1。

其实用性在与：若已知ε及t1′、t2′时，就可很容易地由Q=εW min(t1′-t2′)确定热交换器的实际传热量。

换热器设计原理
换热器设计原理即通过传导、对流和辐射三种方式实现热量的传递和交换。

换热器是一种用于加热或冷却流体的设备，常见于工业生产、暖通空调系统以及汽车发动机等领域。

传导是换热器中最基本的传热方式之一。

当两个物体的温度不相同时，它们之间会产生相互传导热量的现象。

传导通过物体内部的微观震动来传递能量，换热器中的传导主要通过盘管、管道等直接接触热源和冷源的部分实现。

对流是换热器中最常见的传热方式。

当热源与冷源之间有流体介质时，它们通过流体的运动来传递热量。

对流分为自然对流和强制对流两种形式。

自然对流是指由于温度差引起的流体自然的密度变化和热对流现象。

而强制对流是通过外部的力量，如风扇或泵等，来强迫流体运动以实现换热。

辐射是热量以电磁辐射的形式传递的方式。

当物体的温度高于绝对零度时，它会发射热辐射，这种辐射能够穿过真空传递热量。

换热器中的辐射通过热辐射表面（如金属片或陶瓷片）实现热量的传递和吸收。

基于以上原理，换热器的设计需要考虑以下几个方面：
1. 确定换热器的传热方式：根据具体的应用需求和工作条件，选择合适的传热方式（传导、对流或辐射）或它们的组合；
2. 决定换热面积：根据所需的换热量和传热系数，计算出合适的换热面积；
3. 选择换热器材料：根据工作温度、压力和介质特性等因素，
选择适合的换热器材料，如不锈钢、铜、铝等；
4. 设计换热器结构：包括换热器的形状、大小、管道布置和流体流动方式等，以实现最佳的换热效果；
5. 确保换热器的有效运行：包括管路的密封、泄露检测和定期维护等，以确保换热器的效率和安全性。

换热器原理与设计
换热器是一种用于热传递的设备，其原理基于热量的传导、对流和辐射等传热机制。

换热器被广泛应用于各个领域，如工业加热和冷却系统、空调系统、汽车发动机等。

换热器的设计需要考虑多种因素，包括传热效能、压降、材料选择等。

传热效能是衡量换热器性能的一个重要指标，该指标可以通过比较进出口流体的温度差和流量来计算得出。

传热效能越高，换热器完成热传递的能力就越强。

在设计换热器时，首先需要确定换热器的类型。

常见的换热器类型包括壳管式换热器、板式换热器、管式换热器等。

每种类型的换热器有着不同的结构和传热性能。

换热器的选择还需要考虑流体的特性。

流体的热导率、密度、比热容等参数会直接影响到换热器的设计。

同时，流体的温度、流量以及换热要求也需要考虑进去。

在设计过程中，还需要注意换热器的流体阻力问题。

流体在通过换热器时会产生阻力，这会导致压力降低。

为了降低流体阻力，可以采用合适的管道直径和流道设计。

另外，材料的选择也非常重要。

换热器需要能够承受高温、高压以及一定的腐蚀性，因此常用的材料包括不锈钢、铜、铝等。

根据具体的工作环境和需求，选择适合的材料可以保证换热器的使用寿命和工作效率。

总之，换热器的设计需要考虑多种因素，包括传热效能、流体特性、流体阻力以及材料选择等。

通过合理设计和选择合适的换热器，可以实现高效的热传递。

换热器设计手册摘要，本文将介绍换热器的设计原理、分类、选型、安装和维护等内容，旨在帮助工程师和设计师更好地理解和应用换热器，提高换热器的设计和运行效率。

第一章换热器的基本原理。

换热器是一种用于传递热量的设备，其基本原理是利用热传导和对流传热的方式，将热量从一个流体传递到另一个流体。

换热器通常由管束、壳体、传热介质和支撑结构等部分组成。

在换热器中，热量的传递主要通过换热面积、传热系数和温度差来实现。

第二章换热器的分类。

根据换热方式的不同，换热器可以分为接触式换热器和间接式换热器。

接触式换热器是指传热介质直接接触的换热器，如冷却塔、冷凝器等；间接式换热器是指传热介质不直接接触的换热器，如管壳式换热器、板式换热器等。

根据换热器的结构形式，可以分为管式换热器、板式换热器、壳管式换热器、板壳式换热器等。

第三章换热器的选型。

在换热器的选型过程中，需要考虑流体的性质、流量、温度、压力、换热面积、传热系数、温差等因素。

根据实际工况和使用要求，选择合适的换热器类型和规格，以确保换热器的性能和可靠性。

第四章换热器的安装与调试。

换热器的安装与调试是确保其正常运行的关键环节。

在安装过程中，需要注意换热器的位置、支撑、固定、管道连接、密封等问题；在调试过程中，需要进行压力测试、泄漏检测、流量调节、温度控制等工作，以确保换热器的正常运行。

第五章换热器的维护与保养。

换热器的维护与保养是延长其使用寿命和保证其性能的重要手段。

定期对换热器进行清洗、检查、维修和更换，及时处理故障和问题，可以有效地保证换热器的正常运行。

结论。

换热器是化工、石油、电力、冶金、制药等行业常用的设备，其设计和运行对生产过程的效率和产品质量有着重要的影响。

通过本文的介绍，希望读者能够更好地理解和应用换热器，提高其设计和运行效率，为工程实践提供参考和指导。

换热器原理与设计
换热器是一种机械设备，它的主要作用是在不同流体之间传递热能，从而从一个流体系统中转移热量到另一个流体系统中。

换热器分为直接换热器和间接换热器，其原理主要是外壳换热器，波纹管换热器，盘管换热器和桥壳换热器等。

外壳换热器分为管状换热器和壳状换热器。

它们通常使用曲线管形式，由放置在外部壳体内部的内管，围绕其外表面运动流体，然后与外管的外表面冷却流体热量。

波纹管换热器主要由内管、定子、波纹管等组成。

定子和波纹管与内管圆柱体内壁紧密地结合在一起，外管和内管之间形成空气层，从而形成热隔离结构。

翅片的弯曲和相互结合使流体在接触的表面上有更大的传热效果。

盘管换热器是由管状容器、盘管、流体分配器等组成。

界面上的接触面积大，配有叶片，用于促进流体混合，以改善传热效率，热阻参数小，容量很大，传热量可以满足较高的工况要求。

桥壳换热器由内壳，节流器，外壳，内外壳组成。

内壳和外壳之间有一个空气层填充，节流器将内壳和外壳连接，形成内外流体两侧的热交换界面，实现内外流体的热量传递。

换热器的设计原理换热器是一种用于传递热量的设备，它可以将热量从一个物体传递到另一个物体，从而实现热能的转移和利用。

换热器的设计原理主要包括传热方式、传热介质、换热器的结构和流动方式等。

传热方式是换热器设计的基础。

常见的传热方式有传导、传热和对流。

传导是指热量通过固体物质直接传递的过程，而传热是通过流体介质进行热量传递的过程。

对流则是通过流体的对流运动实现热量传递。

换热器根据传热方式的不同，可以分为传导式换热器、传热式换热器和对流式换热器。

传热介质是换热器设计中的关键要素。

常见的传热介质有气体、液体和固体。

选择适当的传热介质可以提高换热效果和效率。

比如，在液体换热器中，常用的传热介质是水，因为水的热导率较高，并且易于获得和运输。

而在空气冷却器中，常用的传热介质是空气，因为空气的热容量大，且不易引起腐蚀。

换热器的结构也是设计的重要考虑因素之一。

换热器的结构形式多种多样，常见的有管壳式换热器、板式换热器、管束式换热器等。

管壳式换热器是最常见的一种结构形式，它由一个外壳和管束组成，通过管壳两侧的流体实现热量的传递。

而板式换热器采用一系列平行的金属板，通过板与板之间的薄液膜实现传热。

管束式换热器则是在外包管中加入一束管子，通过管内外的流体实现热量的传递。

流动方式是换热器设计中的另一个重要因素。

流动方式包括顺流流动、逆流流动和混合流动等。

顺流流动是指热量和流体在换热器中的流动方向相同，逆流流动则是指热量和流体在换热器中的流动方向相反，而混合流动则是指热量和流体在换热器中的流动方向不确定。

不同的流动方式对换热效果和效率都有一定的影响，根据具体的应用需求选择合适的流动方式非常重要。

除了以上几个设计原理外，还需要考虑换热器的压力损失、换热系数和热传导阻力等因素。

压力损失是指流体在经过换热器时由于阻力造成的压力降低，可以通过合理的设计减小压力损失，提高能量利用效率。

换热系数是反映换热器传热能力的指标，可以通过优化换热器的结构和流动方式来提高换热系数。

换热器的设计范文引言:换热器是一种用于传递热能的设备，广泛应用于工业生产和生活中。

换热器的设计对于能源的节约和热能的利用具有重要意义。

本文将详细介绍换热器的设计原理、构造要素以及设计过程，并提出一些优化建议。

一、换热器的设计原理1.1热传导原理热传导是换热器中热能传递的主要方式。

热传导的原理是通过分子间的碰撞使得热能从高温区传递到低温区。

换热器的设计应该充分利用热传导原理，以提高热传导效率。

1.2对流换热原理对流换热是指通过流体的运动将热能从一个地方传递到另一个地方。

对流换热的效率取决于流体的速度和传热面与流体之间的接触程度。

设计时应该考虑流体的流动状态，以提高对流换热效率。

二、换热器的构造要素2.1传热介质传热介质是换热器中传递热能的媒介物质，通常是液体或气体。

选择合适的传热介质对于换热器的效果至关重要。

传热介质的选择应该考虑其导热性能、流动性能和耐腐蚀性能等因素。

2.2热交换面积热交换面积是指用于传递热能的换热器表面的总面积。

热交换面积的大小直接影响换热器的传热效率。

设计时应该合理确定热交换面积，以提高传热效果。

2.3热阻热阻是指热量在传递过程中的阻碍程度，是换热器性能的重要衡量指标。

设计时应该尽量降低热阻，提高换热器的传热效率。

三、换热器设计的步骤3.1确定换热器的工作条件3.2选择合适的换热器类型根据工作条件和传热要求，选择适合的换热器类型。

常见的换热器类型包括壳管式换热器、板式换热器和空气换热器等。

根据具体的需求，选择合适的换热器类型。

3.3计算换热器的换热面积根据传热介质的换热要求，计算所需的换热面积。

换热面积的计算可以根据换热器类型和传热方程进行。

其中，传热方程可以根据热传导和对流传热原理进行建立。

3.4确定换热器的结构参数根据所选的换热器类型和计算的换热面积，确定换热器的结构参数。

包括传热介质的进出口位置、传热面的布置方式以及其他相关元件的设计等。

3.5进行换热器的优化设计根据设计的初步结果，进行换热器的优化设计。

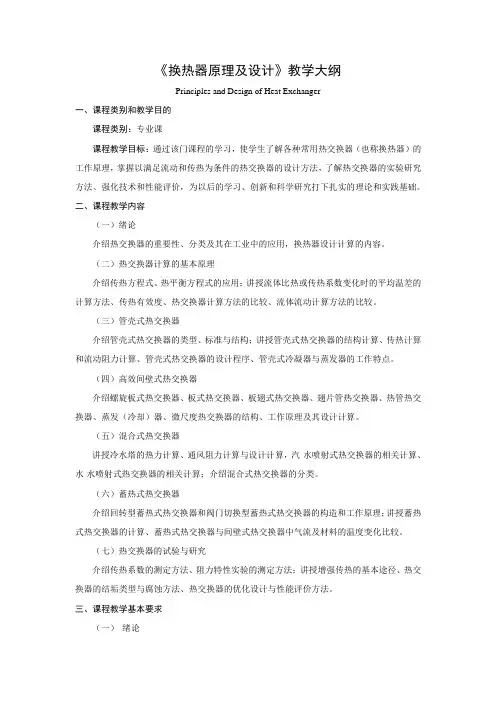

《换热器原理及设计》教学大纲Principles and Design of Heat Exchanger一、课程类别和教学目的课程类别：专业课课程教学目标：通过该门课程的学习，使学生了解各种常用热交换器（也称换热器）的工作原理，掌握以满足流动和传热为条件的热交换器的设计方法，了解热交换器的实验研究方法、强化技术和性能评价，为以后的学习、创新和科学研究打下扎实的理论和实践基础。

二、课程教学内容（一）绪论介绍热交换器的重要性、分类及其在工业中的应用，换热器设计计算的内容。

（二）热交换器计算的基本原理介绍传热方程式、热平衡方程式的应用；讲授流体比热或传热系数变化时的平均温差的计算方法、传热有效度、热交换器计算方法的比较、流体流动计算方法的比较。

（三）管壳式热交换器介绍管壳式热交换器的类型、标准与结构；讲授管壳式热交换器的结构计算、传热计算和流动阻力计算、管壳式热交换器的设计程序、管壳式冷凝器与蒸发器的工作特点。

（四）高效间壁式热交换器介绍螺旋板式热交换器、板式热交换器、板翅式热交换器、翅片管热交换器、热管热交换器、蒸发（冷却）器、微尺度热交换器的结构、工作原理及其设计计算。

（五）混合式热交换器讲授冷水塔的热力计算、通风阻力计算与设计计算，汽-水喷射式热交换器的相关计算、水-水喷射式热交换器的相关计算；介绍混合式热交换器的分类。

（六）蓄热式热交换器介绍回转型蓄热式热交换器和阀门切换型蓄热式热交换器的构造和工作原理；讲授蓄热式热交换器的计算、蓄热式热交换器与间壁式热交换器中气流及材料的温度变化比较。

（七）热交换器的试验与研究介绍传热系数的测定方法、阻力特性实验的测定方法；讲授增强传热的基本途径、热交换器的结垢类型与腐蚀方法、热交换器的优化设计与性能评价方法。

三、课程教学基本要求（一）绪论了解研究热交换器的重要性，热交换器设计计算的内容；掌握热交换器的分类及主要热交换器类型。

重点是热交换器的分类及主要热交换器类型。
