Pro/Engineer wildfire 5.0学习笔记技巧第一节Proe/E5安装方法安装方法：1) 在安装proe之前，需要修改系统的环境变量，lang=chs(右键单击我的电脑－属性－高级－环境变量)，这个变量一定要修改，否则中文出不来．另：如果要想出现中英文对照的界面，只要将语言项改为both就OK了。

双击“SETUP.EXE”开始安装-----2) 安装初始界面左下角PTC主机ID：XX-XX-XX-XX-XX-XX，用记事本打开license.dat(注：在\pro5.0M030\shooters目录下，文件名为ptc_licfile.dat)，将里面的00-00-00-00-00-00全部替换为你自己的网卡ID（替换的具体操作为：单击记事本菜单栏上的“编辑”-“替换”，在“查找内容”里输入：00-00-00-00-00-00，在“替换为”里输入你的网卡ID：XX-XX-XX-XX-XX-XX，然后点击“全部替换”，保存后关闭。

3)下一步；在许可证协议中选择“我接受”；不需要安装PTC License Server，直接安装Pro/ENGINEER & Pro/ENGINEER mechanica进入下一界面；选择目标文件夹，另如无需要，可不安装帮助文件（占硬盘）；有模具设计的朋友需另外选择“选项”里的“Mold Component Catalog”和Pro/Plastic Advisor,否则部分功能无法使用选择“公制”；单击“添加”-“锁定的许可证文件(服务器未运行)”-找到前面保存的license.dat，确认，下一步。

添加快捷方式“桌面”，自定义“启动目录（经几次试装，启动目录必须为英文文件夹下）”后下一步；安装可选实用工具,按默认选择，下一步，会提示安装无法完成，确认，下一步；安装；开始安装。

4)安装完成退出后，不要急着运行程序。

for pro/engineer:复制安装程序\shooters目录下"ptc.pro engineer.widlfire.5.0-patch.exe"到安装根目录下的i486_nt\obj 下运行"Next > 确认> Next > 确认> Next > 确认> Next > 确认> Finish > 确认"。

（到此结束安装，可启动程序）for pro/mechanica复制安装程序\shooters目录下"ptc.pro mechanica.wildifre.5.0-patch.exe"到安装根目录下的mech\i486_nt\bin下运行，click "Next > OK > Next > OK > Next > OK > Next > OK > Finish > OK"。

复制安装程序\shooters目录下"ptc.pro mechanica.wildifre.5.0-patch.exe"到安装根目录下的mech\i486_nt\ptc 下运行，click "Start > OK"。

for ptc distributed services复制\shooters目录下的"ptc.distributed.services.v5.0-patch.exe"到安装根目录下的dsrc\i486_nt\obj下运行，click "Next > OK > Finish > OK"补充：Pro/Engineer wildfire 5.0 野火版系列下载：三、PTC Pro/Engineer wildfire 5.0 M030 野火版最新版DVD 下载（多国语言）1、野火下载站下载32&64位下载：[32位] /down/prosoft/200807/99.html[64位] /down/prosoft/200909/254.html2、电骡32 位版本下载：（感谢arcATac 朋友提供）复制内容到剪贴板代码:ed2k://|file|tlf-soft-ptc.pro.engineer.wildfire.v5.0.m030.win32-shoot ers.dvd.iso|3690725376|8415AC0485DAF271AF77B6B0B8D1C05F|h=AAOBESRA6ES FC7VTVULUISNBY3X6B4IG|/1.拉伸：只需绘制一个拉伸的截面，拉伸深度可以直接修改数值。

分为：增加材料和去除材料两种。

2.旋转：旋转截面必须包含一个旋转中心线，选择的绘制平面是旋转截面所处的平面。

旋转的截面不能跨越中心线，而且必须是封闭的。

适合绘制基本体是圆锥、圆柱的模型。

3.扫描：与拉伸最大的区别是拉伸的草绘截面垂直于草绘面的方向，作直线运动而形成的特征，而扫描是沿着轨迹运动所形成的特征。

分为扫描轨迹开放和扫描轨迹封闭（扫描截面开放增加内部因素和扫描截面封闭无内部因素）第二节草绘模块1.加快Proe的启动速度：proe启动时默认的内置浏览器会一起启动，这样启动要好久！建议：要是不怎么用到浏览器的话，不如把浏览器关了。

方法：工具> 定制屏幕 > 浏览器＞去掉勾选ＯＫ！2.解决proe工程图转AutoCAD中单位尺寸问题：由于不同软件中的单位精度和计算方式的不同，当PROE中工程图转入到CAD时，尺寸往往不是原来的尺寸了，我根据自己的经验，可以这样解决：1、在PROE中建模前单位设置为公制2、打开选项，找到dxf_out_drawing_scale设置其为yes(输入CAD中必设）3、在工程图中选高级_绘图设定_drawing_units的值为cm4、另存为中类型选 .dxf（可以保存文本图层信息）或者.dwg 格式都可以3.设定工作目录：与其它软件不同，proe需要先设置工作目录（用于保存文件，文件夹名称不能为中文）。

临时目录的设定：文件/设置工作目录，当关闭或重启proe时，临时目录失效即不存在，需要重新设定。

永久目录的设定：桌面上proe图标，按右键点击属性，起始位置即文件的永久目录。

可以将设置好的目录路径直接拷贝至此。

4.proe的文件名称不允许修改且必须是英文。

5.直线的作法：当不想画的时候，点鼠标中键结束。

按住鼠标中键=移动屏幕；滚动鼠标可放大缩小屏幕；6.草绘模式下绘制的图形，后缀名为SEC。

Proe每次保存的时候都会生成一个新文件，而不是覆盖原来文件。

所以需要注意的是：在完成绘制的时候，需要做以下两个操作：1、点击文件/删除/旧版本；2、点击文件/拭除/当前。

然后退出，要养成这种操作的习惯。

7.中心线的作用：1、用于表示圆中心线；2、用于镜像、对称设置；3、用于对称约束及标注。

镜像的具体操作：先画一个中心线，然后选择要镜像的对象，点击镜像按钮，再选择中心线就ok了。

8.圆及标注：1、确定圆心，画圆，点中键结束；2、默认圆是直径标注，若要采用半径标注的形式，可以点击标注尺寸中的法向图标，在圆的边缘点击任意一点，然后在圆外点中键确定，再次点中间返回挑选工具即可。

如果还要采用直径标注，可以在圆边任意一点点两下，在外边按中键即可。

标注半径：选取标注工具，然后在圆边上点取一次，在圆外按中键确定；标注直径：选取标注工具，然后在圆边上点取两次，在圆外按中键确定。

T表示相切符合。

同心圆，选取同心圆工具，选取圆，往外或内托，点击鼠标左键确定，点击中键结束同心圆的操作。

注意：黄色的尺寸是强尺寸，如果你想让其变回弱尺寸，点选尺寸，按删除，即变回弱尺寸。

9.圆弧及标注：1、圆弧的创建：通过三点创建圆弧，X轴、Y轴和圆弧半径。

2、弧长的标注：选取标注工具，先点选圆弧的起始点，之后点选圆弧的终点，最后点选圆弧上的任意一点，在圆弧外按中键确定。

即点选圆弧的起点、终点，在圆弧上任意处点击，在圆弧外点中键。

同心弧跟同心圆的标注和绘制是一样的。

还有其它的：圆锥弧，3切弧等等10.倒圆角及椭圆形圆角：1、选择需要导圆角的第一条线，需要导圆角的第二条线，双击导圆角的半径值可以对其进行修改。

2、注意：创建导圆角的两条直线必须是相交的。

11.样条曲线、点、参照坐标系：1、样条曲线跟CAD中的spline是一样的，点选样条曲线工具绘制，点中键结束绘制。

节点可以进行适当的调节，还可以双击样条曲线，可以进行精确调整。

如多边模式：进行更细微的调节等。

点选打勾完成操作。

2、参照坐标系：主要用于扫描混合。

点击参照坐标系工具在屏幕上点击，就可以创建一个有X轴、Y轴的笛卡尔坐标系。

12.线性标注、对齐标注：如线段的垂直标注，分别点选线段的起点、终点，然后在线段的垂直方向上点中键。

注意不要离线段太近，否则标注的是线段的长度。

13.对称标注：利用中心线对称标注方法，选择标注工具，点选直线的起始点，之后点选中心线，最后再次点选直线的起始点。

在线外按中键确定。

14.角度标注：选择标注工具，分别点选第一条线，第二条线，然后在需要标注角度的范围内点中键结束命令。

再次点中键返回挑选工具。

15.修改尺寸值：框选需要集体修改尺寸的对象，点击工具栏中的修改尺寸工具，在弹出窗口中进行修改，按回车即可。

优点：更快捷些。

但是我们可以根据自己作图习惯来灵活运用。

16.草绘约束：线垂直、线水平、垂直、相切、点处于线段的中点、点在线上、两点关于中心线对称（选择起点、终点。

再选择中心线）、两图元相等、平行等等。

当约束操作完成后，比如相切符号为T，可以选择T，当其高亮显示时，可以点鼠标右键，点击删除将约束删除，进行其它操作。

17.文本工具：从下往拉是正常文字，若是从上往下拉，文字则是倒过来的。

还可以设置文字的路径。

如果要修改文字，双击文件即可。

18.外部数据插入到活动对象：学过proe的同学都知道在proe4.0以前的版本里面画正五边形是极其困难的。

现在工具箱中新增了调色板工具，可以双击任一图像，如星形、弧形、多边形等等，在工作区域单击即可。

大大方便了操作，也弥补了proe的不足。

19.修剪工具：点选修剪工具，框选要修剪的对象即可。

该工具下还有拐角工具（刚好跟删除段相反，点选对象被保留。

没有交叉的对象会延长至互相交叉）、分割工具等。

20.缩放并旋转选定图元：选定图元后，移动并调整大小的工具被激活，该工具与镜像工具在一个图标下。

21.锁定尺寸：选择要锁定的尺寸，点鼠标右键不要放手，选择锁定即可。

锁定后的尺寸变为橙色。

22.草绘综合练习：首先需要设定工作目录，然后新建草绘，给新建文件命名。

合集下载

PROE基本命令学习笔记

PROE基本命令学习笔记

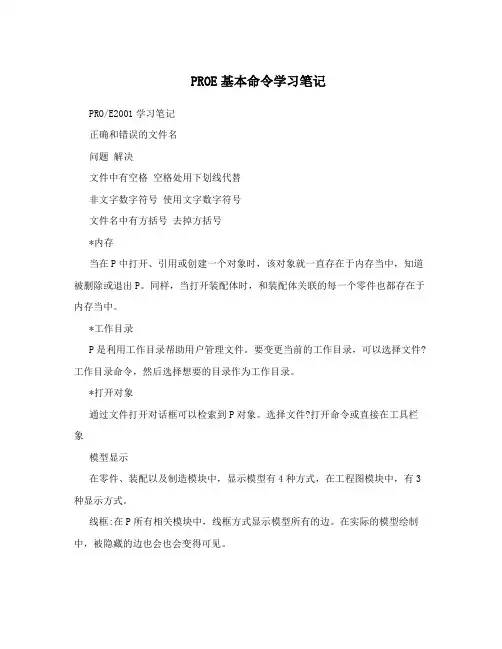

PROE基本命令学习笔记PRO/E2001学习笔记正确和错误的文件名问题解决文件中有空格空格处用下划线代替非文字数字符号使用文字数字符号文件名中有方括号去掉方括号*内存当在P中打开、引用或创建一个对象时，该对象就一直存在于内存当中，知道被删除或退出P。

同样，当打开装配体时，和装配体关联的每一个零件也都存在于内存当中。

*工作目录P是利用工作目录帮助用户管理文件。

要变更当前的工作目录，可以选择文件?工作目录命令，然后选择想要的目录作为工作目录。

*打开对象通过文件打开对话框可以检索到P对象。

选择文件?打开命令或直接在工具栏象模型显示在零件、装配以及制造模块中，显示模型有4种方式，在工程图模块中，有3种显示方式。

线框:在P所有相关模块中，线框方式显示模型所有的边。

在实际的模型绘制中，被隐藏的边也会也会变得可见。

隐藏线:在隐藏线方式下，实际模型绘制中被隐藏的边会以灰色表示。

在工程图模块中，灰色线条表示隐藏线并被打印成隐藏线。

消除隐藏线:在这种方式下，实际模型绘制中被隐藏的线不会被显示。

上色:在上色方式下，所有显示的实体和表面都会被上色，隐藏线不会显示。

在工程图模块中，这个选项不能使用。

视图定向:在零件或装配模块下造型时，将模型定向在6个正交视图(正视图、俯视图、右视图、左视图、仰视图和后视图)中的一个对用户来说是很有利的。

命名和保存视图可以通过动态浏览或者定向选项进行视图定向。

创建草图:绘制草图是P的一项基本技巧。

创建的几何特征，诸如拉伸或切除，需要用草图来定义特征的截面。

绘制草图的基本原则:草绘集中了尺寸标注、约束以及参照元素形成一个截面。

截面分为两类:一类是可以用于直接创建特征的截面，另一类是在草图模块下创建的截面。

草绘显示*撤消与恢复撤消草绘器操作图标将撤消上一次执行的草绘动作，而重做图标则用来恢复通过撤消选项撤消的操作。

*定向草绘平面与屏幕平行默认的绘制环境是显示与屏幕平行的。

因为绘制环境可以使用CTRL+鼠标中键动态旋转，所以此图标可以把草绘平面恢复到默认的二维方向。

PROE学习笔记

PROE学习笔记

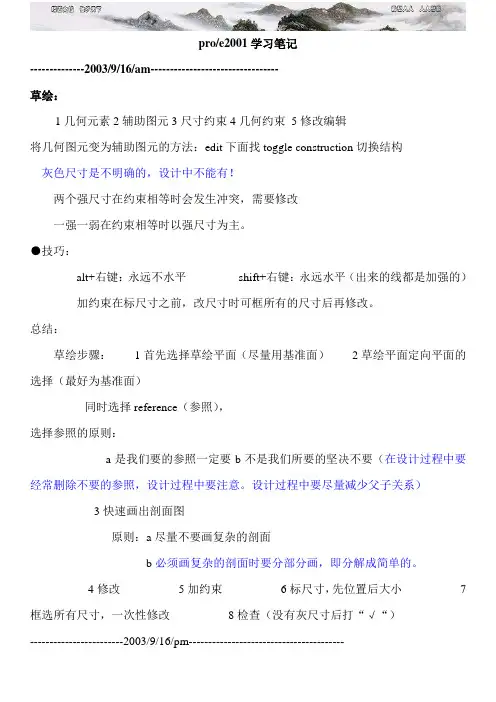

pro/e2001学习笔记--------------2003/9/16/am---------------------------------草绘：1几何元素2辅助图元3尺寸约束4几何约束5修改编辑将几何图元变为辅助图元的方法：edit下面找toggle construction切换结构灰色尺寸是不明确的，设计中不能有！两个强尺寸在约束相等时会发生冲突，需要修改一强一弱在约束相等时以强尺寸为主。

●技巧：alt+右键：永远不水平shift+右键：永远水平（出来的线都是加强的）加约束在标尺寸之前，改尺寸时可框所有的尺寸后再修改。

总结：草绘步骤：1首先选择草绘平面（尽量用基准面）2草绘平面定向平面的选择（最好为基准面）同时选择reference（参照），选择参照的原则：a是我们要的参照一定要b不是我们所要的坚决不要（在设计过程中要经常删除不要的参照，设计过程中要注意。

设计过程中要尽量减少父子关系）3快速画出剖面图原则：a尽量不要画复杂的剖面b必须画复杂的剖面时要分部分画，即分解成简单的。

4修改5加约束6标尺寸，先位置后大小7框选所有尺寸，一次性修改8检查（没有灰尺寸后打“√“）------------------------2003/9/16/pm----------------------------------------拉伸extrude：原则：a剖面可以是开放的也可是封闭的。

开放的时候应在原有的上加，是为了组成封闭的。

b可以有多重回路c尽量不要开放旋转revolve：原则：a剖面必须封闭b必须有旋转轴c剖面必须在轴的同一侧d有多个旋转轴时以第一个为旋转轴，同时可设定旋转轴●技巧：右键单击是选择查询，按住不放是右键菜单★子特征不可以脱离父特征而单独存在，但可以变更。

既可以改变子特征的父特征。

扫描sweep：原则：a从构造元素看有轨迹和截面b剖面永远垂直轨迹的切线方向c避免体积相交，否则会发生错误☆轨迹open则截面close 轨迹close则截面close或open★加盖时剖面必须开放，不加盖时剖面必须封闭混合blend：原则：a必须是两个或两个以上的截面b节点数必须一样（一个点为特例）c如果节点不一样，则①加混合点②加截断点 d注意起始点 e方向是没有意思的，即改变箭头的方向结果是一样的 f混合点不能在起始点的位置 g 一个截面可与一个点混合基准模板的设置：config.pro——配置文件设置，用来保存环境、公差、单位等设置项目，详见书p105。

ProE学习笔记

ProE学习笔记

ProE学习笔记⼀、AutoCAD基础知识1.把⼀个⽹页保存下来：在⽂件⾥选择另存为⽂件保存格式(.mht)2.CAD⼯作环境设置：(1)⾃动保存⽂件：.可以选择浏览更改保存⽬标地址作图时养成习惯性保存⽂件(2)(.dwg)为CAD的标准图形⽂件，(.dxf)为2D图形交换⽂件:所有作图软件打开的通⽤格式，给别⼈发送图形⽂件时,应保存低版本的⽂件发送(3)(.dwt) CAD图形样板格式(.dwl,bak)为CAD的垃圾格式⽂件；.bak⽂件扩展名改为.dwg后,⼀样的与.dwg⽂件相同. 3.⾃动保存⽂件⽂件夹更改：(1)打开CAD⼯作界⾯→⼯具→选项→⽂件→⾃动保存⽂件→浏览(可改换保存的⽬标⽂件夹)(2)同样的⽅法可以更改样板图形⽂件位置(图形样板设置)4.⼯具条上的某个⼯具的添加或删除：(1)打开⾃定义对话框→按住左键(选中⽬标)不放接出来松开→删除对话框→点是(2)添加某个⼯具：在⾃定义对话框中选中⽬标桉住左键不放→拖到相应的位置即可。

5.⼯具菜单栏,选项内容：(1) 显⽰：窗⼝元素,全部取消勾选，显⽰精度1000.(2) 系统：启动，显⽰“启动”对话框(3) ⽤户系统配置：windows标准加速键勾选(4) 选择：拾取框⼤⼩，⼤⼀些会好，易选取6. 在空闲状态时，右键、回车、空格键相同，均为重复上⼀命令。

7. 要取消已选中的某⼀部分时，按住shift键来实现，（注意：不能点击夹点，否则⽆效）从左向右框选时，为实选框，只有当被选择的对象全部都在框内才能被选中；从右向左框选时，为虚选框，凡是能被虚线框所碰到的都能被选中。

8．若两条或两条以上的线重合时，要想准确⽆误的选中，要选的线时，须按住crtl键，进⾏选择切换。

操作⽅法：先按住ctrl 键，再选取对象→后按右键切换9．Ucsicon 是控制坐标系的显⽰，N ⾮原点OR原点10．Re 使图形再⽣：Z：是视图缩放Z+空格/Enter/右键窗⼝缩放Z+（空格/Enter/右键）两次实时缩放可⼤可⼩Z+空格/Enter/右键+E+空格/Enter/右键：范围缩放（满屏）11．F8：正交开关切换F3：对象捕捉切换开关12．在CAD制图中2点间的相对位置的确定（1）表⽰⽅法：(@a，b) a：b为终点相于前⼀点的x,y⽅向的增量坐标值，有正负（按坐标系确定）（2）表⽰⽅法：（@AA：表⽰起点到⽬标点的距离B：表⽰两点连线与X轴正⽅向的夹⾓（顺时针为负）13．图案填充：（1）图案类型：⾦属类⽤：ANSI31⾮⾦属类⽤：ANSI37（2）⾓度指该图案逆时针旋转⾓度（此⾓度⼀般不改）（3）⽐例指填充线条的密集度14．⾯域：（region）差集：指将⾸尾相连封闭的图形转化成⾯。

proe基础命令自学笔记

proe基础命令自学笔记

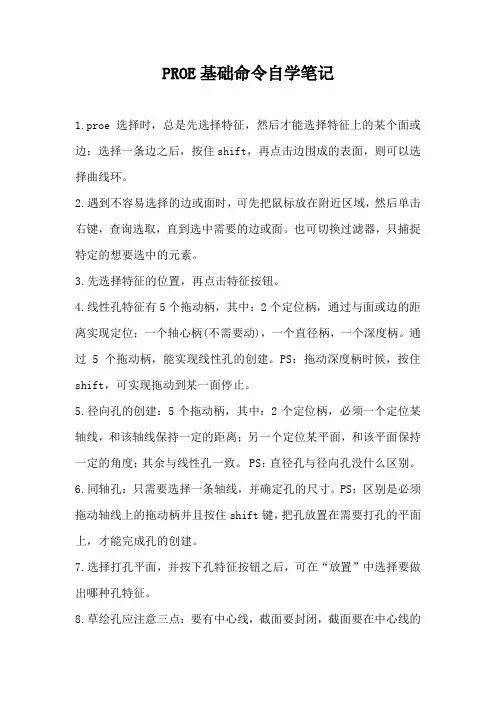

PROE基础命令自学笔记1.proe选择时，总是先选择特征，然后才能选择特征上的某个面或边；选择一条边之后，按住shift，再点击边围成的表面，则可以选择曲线环。
