钢铁样品的直读光谱分析

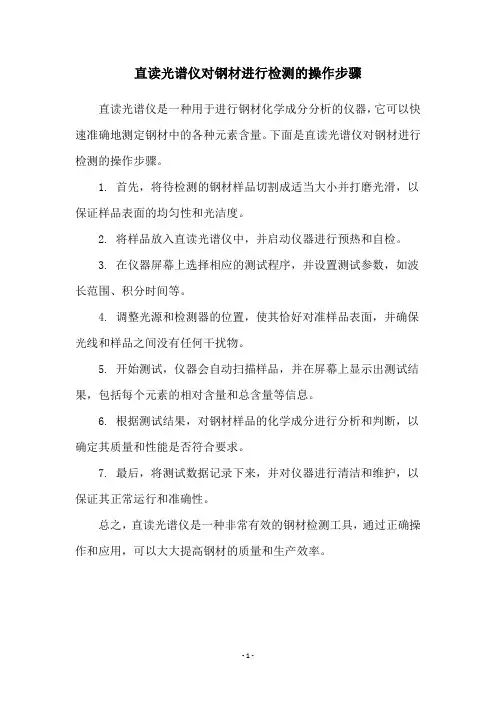

直读光谱仪对钢材进行检测的操作步骤直读光谱仪是一种用于进行钢材化学成分分析的仪器，它可以快速准确地测定钢材中的各种元素含量。

下面是直读光谱仪对钢材进行检测的操作步骤。

1. 首先，将待检测的钢材样品切割成适当大小并打磨光滑，以保证样品表面的均匀性和光洁度。

2. 将样品放入直读光谱仪中，并启动仪器进行预热和自检。

3. 在仪器屏幕上选择相应的测试程序，并设置测试参数，如波长范围、积分时间等。

4. 调整光源和检测器的位置，使其恰好对准样品表面，并确保光线和样品之间没有任何干扰物。

5. 开始测试，仪器会自动扫描样品，并在屏幕上显示出测试结果，包括每个元素的相对含量和总含量等信息。

6. 根据测试结果，对钢材样品的化学成分进行分析和判断，以确定其质量和性能是否符合要求。

7. 最后，将测试数据记录下来，并对仪器进行清洁和维护，以保证其正常运行和准确性。

总之，直读光谱仪是一种非常有效的钢材检测工具，通过正确操作和应用，可以大大提高钢材的质量和生产效率。

- 1 -。

铸铁直读光谱仪检测方法如下：
1.样品预处理：将样品进行必要的切割和研磨，以暴露出需要分
析的表面。

对于铸铁等金属材料，还需要进行抛光处理，以去除表面杂质和粗糙部分。

2.选择分析程序：根据样品类型和检测需求，选择适合的分析程
序。

对于铸铁，通常采用火花放电原子发射光谱法进行检测。

3.安装样品：将处理好的样品放入直读光谱仪的样品台上，确保
样品与电极之间紧密接触。

4.调整参数：根据所选的分析程序，调整仪器参数，包括电压、
电流、气体流量等。

5.开始检测：按下启动按钮，仪器将自动进行火花放电和数据采
集。

6.分析结果：在检测完成后，仪器将自动生成分析结果报告，包
括各元素的含量和分布情况。

7.解读结果：根据报告中的数据，可以判断铸铁中各元素的含量
是否符合要求，以及是否存在质量问题和改进空间。

8.维护仪器：定期对仪器进行维护和保养，确保其正常运行和延
长使用寿命。

光电直读光谱仪在钢材检测中的误差分析摘要：检测分析技术是钢铁行业以及广泛应用钢材的相关领域保证产品质量的重要手段。

而光电直读光谱仪等先进一体化测量设备的引进，直接改变了传统复杂的手工法分析金属元素试验的局限性，大幅度提升了钢铁和诸多金属材料检测的时效性、准确性和稳定度。

但是在使用人员操作光电直读光谱仪检测钢材的过程中，还是易发生一些不同因素影响结果准确性得问题，给报告结果带来一定的偏差。

这对于工程质量的质量控制有着重要影响，因此对常见误差情况进行总结，继而防范有积极意义。

本文对光电直读发射光谱仪检测钢材试验中产生误差的原因进行分析，并针对性地对其提出了如何控制误差，提高数据的准确性的办法。

关键词：光电直读光谱仪；钢材；检测；误差分析中图分类号：TG142 文献标志码：A0引言随着光谱分析技术的不断进步，光电直读光谱仪已广泛应用于有色金属行业的熔炼炉前对熔体成分的分析; 同时，光电直读光谱法也成为分析各种常见固体金属材料中元素含量的一种普及的标准分析方法。

在光电直读光谱法普遍应用的同时，对钢材元素含量定量分析的准确度要求也随之提升。

在光电直读光谱仪检测分析过程中，检测人员正确判断检测数据的准确性及检测过程的异常情况是保证数据准确性的重要一环。

本文针对光电直读光谱仪检测钢材中元素含量时易发生异常的情况进行归纳，分析其产生的原因，提出相应的解决措施，以期给行业内检测人员提供参考。

1系统误差系统误差是指在对钢铁产品的多次检测中，出现的具有一定规律的误差。

每一次检测中系统误差的大小与正负等均相同。

在光电直读光谱仪检测钢材的过程中，结合检测的标准与操作原理，对其系统误差存在的原因进行简要分析。

1.1组织结构从钢材金属的组织结构进行分析，钢材成分是复杂的其中中含有多种元素，元素组成等情况会影响钢材的组织结构。

同时，钢材样品在经过热处理的过程中会对其结构产生影响，从而影响检测结果，造成系统误差的出现。

1.2第三元素干扰钢材中被测元素干扰谱线重叠现象可能产生系统误差，而第三元素则会导致技术方面影响，从而改变谱线强度，也会引起系统误差的产生。

不锈钢直读光谱法标准一、样品制备1.样品准备：选取具有代表性的不锈钢材料，进行研磨、抛光，以消除表面杂质和不平整度对光谱分析的影响。

2.样品固定：将准备好的样品固定在光谱仪的激发台上，确保样品与激发台接触良好，避免在激发过程中样品移动或倾斜。

二、仪器校准1.校准标准：使用标准样品对光谱仪进行校准，确保仪器波长、强度等参数准确可靠。

2.校准频率：每次分析前应进行校准，确保仪器状态良好。

如发现仪器漂移或误差较大，应重新进行校准。

三、元素分析1.激发条件：根据不锈钢材料的性质和厚度，选择合适的激发条件，包括激发光源、电弧电流、电弧电压等。

2.元素分析方法：采用直读光谱法对不锈钢中的元素进行分析，获取各元素的波长和强度信息。

3.分析参数设置：根据需要测定的元素和仪器型号，设置相应的分析参数，如扫描速度、积分时间等。

四、数据处理1.数据读取：从光谱仪中获取各元素的波长和强度信息，整理成相应的数据表格。

2.数据处理：对采集到的数据进行处理，包括背景消除、基线校正、峰形拟合等，以提高数据准确性和可靠性。

3.数据输出：将处理后的数据转换成标准格式，如CSV或Excel文件，方便后续数据分析和处理。

五、结果报告1.报告格式：根据客户需求和行业标准，制定相应的结果报告格式。

报告应包括样品信息、分析结果、误差分析等内容。

2.结果说明：对分析结果进行详细说明，包括各元素的含量、误差范围等。

同时，与国内外标准进行比较，判断材料是否符合相关要求。

3.数据审核：对分析结果进行严格审核，确保数据的准确性和可靠性。

如有需要，可进行多次重复分析以提高数据精度。

六、质量保证1.质量体系：建立完善的质量管理体系，包括样品管理、仪器校准、数据审核等环节，确保分析过程的规范性和分析结果的准确性。

2.人员培训：定期对分析人员进行培训，提高分析人员的技能水平和操作规范意识。

3.质量检查：定期对分析结果进行质量检查，包括误差分析、数据对比等，以确保分析结果的质量符合要求。

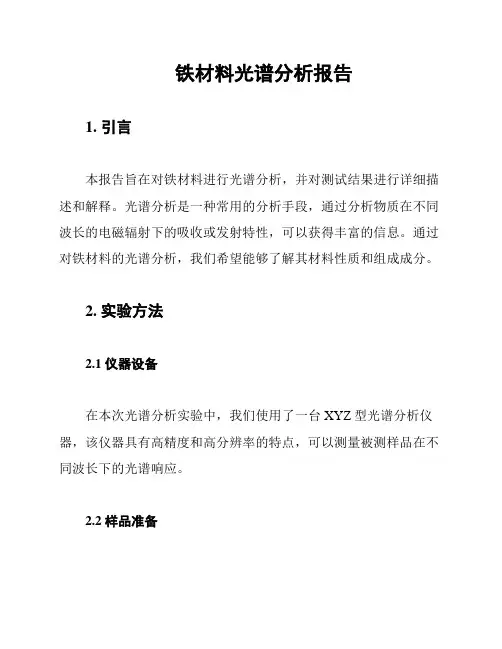

铁材料光谱分析报告1. 引言本报告旨在对铁材料进行光谱分析，并对测试结果进行详细描述和解释。

光谱分析是一种常用的分析手段，通过分析物质在不同波长的电磁辐射下的吸收或发射特性，可以获得丰富的信息。

通过对铁材料的光谱分析，我们希望能够了解其材料性质和组成成分。

2. 实验方法2.1 仪器设备在本次光谱分析实验中，我们使用了一台XYZ型光谱分析仪器，该仪器具有高精度和高分辨率的特点，可以测量被测样品在不同波长下的光谱响应。

2.2 样品准备我们选取了三块相同尺寸的铁材料样品进行光谱分析。

在进行实验之前，我们先将样品表面清洁干净，以确保没有任何杂质对光谱结果产生干扰。

2.3 实验过程我们将三个铁材料样品分别放置在仪器样品台上，然后设置波长范围为300nm至800nm，并选择适当的光强度和扫描速度。

在实验过程中，逐步改变波长并记录下每个波长下被测样品的光谱响应。

3. 测试结果与分析经过光谱分析，我们获得了每个铁材料样品在不同波长下的吸收谱图。

通过分析这些谱图，我们得出以下结论：3.1 吸收谱分析根据所测得的谱图，我们观察到铁材料在可见光范围内呈现的吸收峰位于波长为550nm处。

这表明铁材料对波长为550nm的光具有较高的吸收率。

3.2 光谱特征分析通过进一步分析整个谱图的特征，我们发现在铁材料的光谱中存在多个吸收峰和波谷。

这些特征可能与铁材料的电子结构和晶体结构有关。

进一步的研究可以探究这些特征与铁材料的性质之间的关联。

3.3 光谱分析应用铁材料光谱分析可以在材料科学、化学以及工程领域中得到广泛应用。

通过光谱分析，我们可以了解铁材料的成分、组织结构以及可能存在的杂质。

这些信息对于材料的研究、品质控制和生产过程中的质量检测至关重要。

4. 结论通过光谱分析我们得出了以下结论：- 铁材料对波长为550nm的光具有较高的吸收率。

- 铁材料的光谱特征可能与其电子结构和晶体结构有关。

- 铁材料光谱分析在材料科学、化学以及工程领域中具有重要的应用价值。

137管理及其他M anagement and other论直读光谱法测定钢铁中碳硫元素结果的准确性付春梅（西宁特殊钢股份有限公司，青海 西宁 810001）摘 要：钢铁冶炼作为工业化发展中的重要环节，随着技术的创新，也发生了较大变革。

在面对多样化冶炼种类时，为准确了解材料中元素含量，做好检测工作是非常必要的。

而现阶段应用最广泛的检测方法以直读光谱法为主。

文章就对直读光谱法运用原理展开分析探讨，并对其在碳硫元素检测中的作用予以详细说明。

关键词：直读光谱法；碳硫元素；结果准确性中图分类号：TG115.33 文献标识码：A 文章编号：11-5004（2020）12-0137-2收稿日期：2020-06作者简介：付春梅，女，生于1987年，汉族，甘肃酒泉人，大专，助理工程师，研究方向：化学分析。

1 直读光谱仪与直读光谱仪原理1.1 直读光谱仪直读光谱仪又被称之为原子发射光谱仪，简称OES，其是在二战后期衍生的一种元素分析设备，目的是满足二战后欧洲一些国家钢铁生产的需要。

当时直读光谱仪较为笨重，占地面积较大，直到上世纪60年代后，计算机技术的进步，才使得直读光谱仪得到了优化，解决了传统应用中的问题，提升自动化水平，为现代钢铁企业冶炼生产提供保障[1]。

1.2 直读光谱仪原理直读光谱仪利用的是原子发射光谱分析原理，具体流程为：样品在电弧或电火花作用下生成原子蒸汽，蒸汽被计划后会产生不同的发射光谱，这些发射光谱会通过光导纤维快速传递到光谱仪中，利用分光室内的色散仪将不同波段的射线光谱，传入光管内完成测量，按照光谱强度正比值及内部预制校准曲线即可了解被测样品中元素种类和含量。

最终结果会以百分比形式展现出来。

现代直读光谱仪按照工作原理可分为经典光谱仪和新型光谱仪两种。

前者利用经典空间色散原理识别元素，确定含量，属于狭缝光谱仪；后者是借助调制原理来达到检测目标，属于分光光谱仪。

2 碳元素分析中影响准确性的因素2.1 试验分析一是仪器准备。

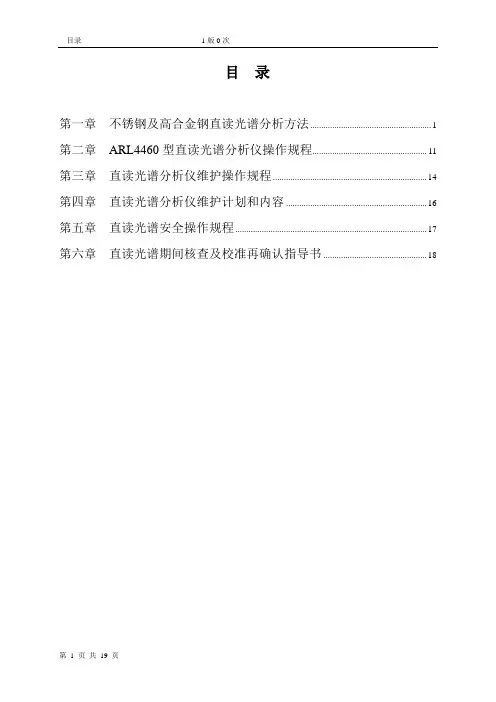

目录1版0次目录第一章不锈钢及高合金钢直读光谱分析方法 (1)第二章ARL4460型直读光谱分析仪操作规程 (11)第三章直读光谱分析仪维护操作规程 (14)第四章直读光谱分析仪维护计划和内容 (16)第五章直读光谱安全操作规程 (17)第六章直读光谱期间核查及校准再确认指导书 (18)第一章不锈钢及高合金钢直读光谱分析方法1.适用范围1.1本方法适用于检测不锈钢及高合金钢固态钢铁试样中的碳、锰、硅、硫、磷、镍、铬、钨、钼、铜等元素含量。

1.2元素及分析范围，见表1。

表1 元素及分析范围元素含量范围，%C 0.0013—1.31Mn 0.0076—1.96Si 0.069—0.96S 0.0013—0.041P 0.0031—0.116Ni 0.084—3.60Cr 0.124—14.26W 0.058—1.40V 0.059—1.17Mo 0.064—1.94Cu 0.056—0.999B 0.0012—0.01432、引用标准2.1 ASTM标准E1086不锈钢真空发射光谱分析方法E29 试验数据中的有效数字的使用以确定与规范一致性的惯例2.2 国标GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法GB/T11170不锈钢的光电发射光谱分析方法2.3 ARL4460直读光谱仪说明书3、方法要点将加工好的块状样品作为一个电极，用光源发生器使样品与下电极之间激发发光，并将该光束引入分光计，通过色散元件分解成光谱。

光电倍增管将分析线的辐射能转换成电能并储存在电容器中。

对选定的内标铁线和分析线的强度进行光电测量，根据用标准样品制作的校准曲线，求出分析样品中待测元素的含量。

4、仪器设备及运行环境4.1试样制备装置4.1.1试样模具试样模具应能够产生均匀而没有孔隙和疏松的铸件。

试样模具宜选用铸铁或铸钢材料，其规格一般为：模深70mm、顶部直径40—45mm、底部直径为25-35mm、壁厚：10—30mm。

生铁中常见元素的光电直读光谱分析摘要：采用光电直读光谱仪，建立了生铸铁中常规元素同时测定的检测方法。

结果表明，该方法简单、快速、具有良好的精密度。

关键词：光电直读光谱仪；生铁；同时测定随着钢铁企业的产业升级，产品档次的不断提升，对产品元素成分的控制提出了更高的要求。

生铁作为钢铁产品重要的中间产品，其品质的好坏直接决定着最终成品的质量。

生铁主要分为两类：炼钢生铁和铸造生铁。

生铁的产品标准中对化学成分的控制也由原来的五大元素C、Si、Mn、P、S，拓展到了Cu、Ti、Pb、Sb等微量元素。

经典的化学分析速度慢、操作复杂、对分析人员的要求高等因素，已经不能满足现代化大生产的要求。

近年来在炼钢环节中大量普及的光电直读光谱仪因分析速度快、操作简便，逐渐被应用到炼铁过程中的生产控制，但是由于生铁中的碳含量比较高，样品的均匀性差，使得分析结果波动大，影响了该方法的普及。

本实验通过优化分析条件，大大提高了生铁样品直读光谱分析的稳定性。

1 实验部分1.1 实验仪器PDA-7000型光电直读光谱仪（岛津）；FS-3NS型砂带研磨机（日本淀川电机制作所）；40目ZrO2砂带；氩气净化机（氩气输出纯度≥99.999%，O2<2ppm，露点<-70℃）1.2 实验用标样低合金铸铁：1 11-7a、2 11-7a、3 11-7a、4 11-7a、5 11-7a、6 11-7a、7 11-7a、8 11-7a、9 11-7a、10 11-7a。

1.3 样品前处理使用砂带机将标准样品表面的氧化层磨去，磨出平整光洁的待测面，避免水、油的污染，同时加工过程中要避免过热。

1.4 仪器参数工作条件：分析电极—Φ6.0mm，锥角90°；分析间隙—3mm；辅助电极：Φ2.0mm，锥角60°；辅助间隙—5mm；氩气出口压力—0.25MPa；氩气静态流量—0.5L/min；分析流量—10L/min。

1.5 仪器工作条件表1 仪器工作条件Tab.1 Work conditions of instrument2 结果讨论2.1 工作曲线制作采用低合金套标制作工作曲线，部分元素工作曲线如下图所示：图1碳元素工作曲线图2硅元素工作曲线图3锰元素工作曲线图4磷元素工作曲线图5硫元素工作曲线图6铈元素工作曲线图7钛元素工作曲线图8镁元素工作曲线2.2 精密度实验在分析条件下，用8 11-7a这块标金标样进行短期精度实验，实验结果如表2所示：表2 短期精密度结果Tab.2 Short term precision results。

10.16638/ki.1671-7988.2018.13.059直读光谱分析不完全白口化铸铁样品吴盼盼，郑建，韩江（宝鸡法士特齿轮有限责任公司，陕西宝鸡722409）摘要：用直读光谱仪分析未完全白口化样品时，其各元素分析结果会有较大误差。

文章采用在未完全白口化的铸铁样品上，在同一激发点连续激发多次的方法，取分析结果趋于稳定时各元素的值，可达到快速分析的目的。

分析结果与电感耦合等离子体原子发射光谱分析结果一致。

关键词：直读光谱仪；不完全白口化铸铁中图分类号：U467文献标识码：B文章编号：1671-7988(2018)13-172-02OES analysis of incomplete whiten cast ironWu Panpan, Zheng Jian, Han Jiang（Baoji Fast Gear CO., LTD, Shaanxi Baoji 722409）Abstract: When incomplete whiten cast iron is analysed by OES, the result will be inaccurate. A method of continuous sparking in the same area on the sample . when the data be stable, we can get this stable data as the finally adopted results, we can quickly analysis sample. This results are accordant with inductively coupled plasma optical emission spectrometer. Keywords: Optical Emission Spectrometer; incomplete whiten cast ironCLC NO.: U467 Document Code: B Article ID: 1671-7988(2018)13-172-02引言光电直读光谱仪因为分析简单快捷的优势，在铸铁成分分析中已经非常普遍。

直读光谱法测定钢铁中常规元素结果准确性的探讨陈群芝【摘要】为提高ARL 4460直读光谱仪测定钢铁中8种常规元素分析结果的准确性,对一些主要的影响因素特别对碳及硫量测定的影响因素做了试验,并对其结果作了探讨,从中得到了一些有利于提高测定准确性和精密度的方法和措施,主要有以下几点：①改变了仪器出厂时设定的光源参数（冲洗时间由10s降为2s,预燃时间由7s降为6s,曝光时间由8s降为3s）;②测定碳、硫、磷须用99.999%的高纯氩,且应控制其压力在0.30 MPa左右;③试样表面要干净平整,纹路清晰,应用细砂砂轮机处理试样表面;④制备定碳样品时,样品温度不能高于40℃,且保持其起始状态的纹路粗细程度;⑤分析室环境温度应保持恒定（25℃左右）,每8h进行一次工作曲线的校正;⑥测定硫的试样若温度过高,宜先将其冷却至接近室温再作分析,且在分析时应至少取3个分布均匀的激发点,且需根据试样特点作现场校正曲线,用控制试样进行类型标准化。

%Aiming to raising of accuracy of analytical results of 8 common elements in iron and steel by the ARL 4460 direct-reading spectrometer,testing for some influential factors,especially for determinations of carbon and sulfur,was made.The following measures were found to be effective for improving both the accuracy and precision of the determinations：① light source parameters set during manufacturing were modified by lowering the time of development from 10 s to 2 s,the time of pre-ignition from 7 s to 6 s,and time of exposure from 8 s to 3 s;② for the determination of C,S an d P,high-purity argon （99.999%）with its pressure of 0.30 MPa,should be used;③ a fine grinder should be used in preparing sample in order to make the surface ofsample clear and plain,as well as to have clear grain;④ in determination of carbon,temperature o f sample should be kept below 40 ℃,and to keep the finess of its grain in its original state;⑤ room temperature of the lab should be kept constant around 25 ℃,and correction of working curves should be made every 8 h;⑥ in determination of sulfur,samples wi th relatively higher temperature should be cooled to near room temperature before analysis,and at least 3 evenly deposited excitation sites should be taken as well as correction and standardization of the standard working curve should be made.【期刊名称】《理化检验-化学分册》【年(卷),期】2012(048)001【总页数】5页(P23-26,29)【关键词】直读光谱法;钢铁分析;碳;硫【作者】陈群芝【作者单位】上海宝冶工程技术有限公司,上海200941【正文语种】中文【中图分类】O657.31直读光谱分析因具有操作简单、快速准确地出示测定结果以及多元素同时分析的特点，目前已广泛应用于成分分析和结构分析方面。

236管理及其他M anagement and other直读光谱仪对金属材料化学分析准确度的影响殷海艳1，陈连芳2（1.江阴市产品质量监督检验所，无锡 江阴 214434；2.江苏澄信检验检测认证有限公司，无锡 江阴 214434）摘 要：基于使用直读光谱仪的基本原理，本文分析了影响直读光谱仪确定金属材料化学成分准确性的因素。

以钢铁厂的钢铁原料为研究对象，利用读数光谱仪对金属钢材的精度进行了分析，论证其影响。

关键词：直读光谱仪；金属材料；准确度中图分类号：TH744.1 文献标识码：A 文章编号：11-5004（2021）02-0236-2 收稿日期：2021-01作者简介：殷海艳，女，生于1976年，江苏江阴人，汉族，本科，工程师，研究方向：金属材料分析。

直读光谱仪是进行定量和定性分析的重要工具。

它被应用在许多领域。

但是，从实际操作的角度来看，这些工具和设备的不当操作和不当维护将导致诸如检测数据损坏和不正确的检查结果。

将不合格产品视为合格产品，并在实际生产中使用它们会给整个生产控制线带来潜在的安全威胁，甚至引发事故。

因此，在使用直读光谱仪时，相关人员必须采取有效措施，分析影响直读光谱仪检测精度的因素，并根据影响因素制定相应的保修措施，以更好地发挥仪器的作用。

1 光电直读光谱仪概述1.1 光电直读光谱仪特点自动化程度高，选择性好，操作简便，分析速度快和多元素定量分析可以同时进行。

在使用光谱误差分析时，传感器和测光仪的误差率通常超过1%，而在使用光电技术时，误差率则超过1%，可以将测量误差减小到小于0.2％，从而提供了高精度。

分析样品中的高含量元素。

光电光谱的灵敏度取决于光源的性质，仪器的状态，样品的组成和构件的性质。

通常，当使用火花或电弧光源采集固体金属、合金或粉末时，检测范围可高达0.1.10ppm，溶液试样为1纳克至1微克每毫升[1]。

在与真空光谱仪结合使用时，这种光谱仪对非金属（如碳、硫和磷）也有很好的探测范围。
