蜂鸣器蜂鸣器又称音响器、讯响器，是一种小型化的电声器件，按工作原理分为压电式和电磁式两大类。
压电式蜂呜器采用压电陶瓷片制成.当给压电陶瓷片加以音频信号时，在逆压电效应的作用下，陶瓷片将随音频信号的频率发生机械振动，从而发出声响。
电磁式蜂鸣器的内部由磁铁、线圈和振动膜片等组成，当音频电流流过线圈时，线圈产生磁场，振动膜则以音频信号相同的周期被吸合和释放，产生机械振动，并在共鸣腔的作用下发出声响。
蜂鸣器尽管体积大小不同、规格型号各异，但根据古掘的类型可归纳为有掘和无源两大类。
"有源"的蜂鸣器内部装有集成电路，它不需要外加任何音频驱动电路，只要接通直流电源就能直接发出声响。
"无源"的蜂呜器则相当于一个微型扬声器，只有外加音频驱动信号才能发出声响。
蜂呜器(尤其是微型电磁式蜂鸣器)具有体积小、重量轻、声压电平高、耗能少、寿命长以及使用方便等特点，可广泛应用于仪器仪表、报警器、微型通信器、玩具、家用电器及各种小型电子装置中。
一些蜂呜器的外形如图12-9 所示。

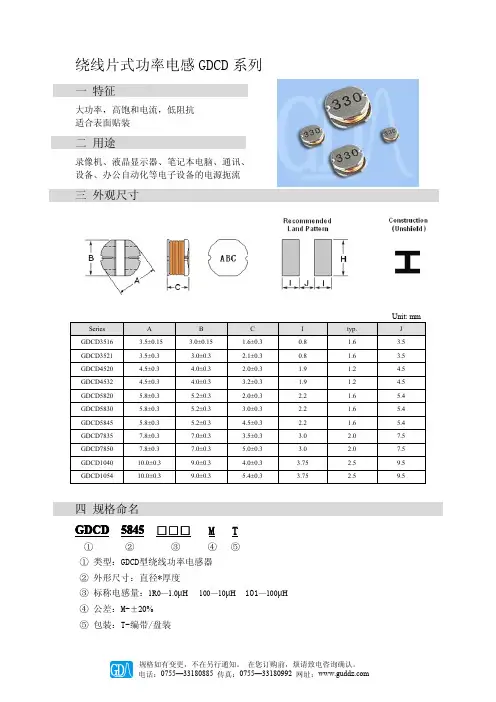

电感线圈—基础知识电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".Ⅱ.主要性能指标电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率.Ⅲ.类别在电路中常用的电感线圈的分类大致有这么几种:如果按照电感线圈所使用的线圈心的材料来分,则有铁心电感线圈,铜心电感线圈,铁氧体心电感线圈,空心电感线圈等等;如果按照电感线圈的绕制方法来分,则有单层式线圈,多层式线圈,密绕式线圈,间绕式线圈,脱胎式线圈,蜂房式线圈,乱绕式线圈等等;而如果按照电感线圈在电路中的用途来分,又有振荡线圈,扼流线圈(阻流线圈),滤波线圈等等.----------------------------------------------------------------------------电感线圈电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
一、电感的分类按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。
线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
4、铜芯线圈铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
5、色码电感器色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
6、阻流圈（扼流圈）限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
7、偏转线圈偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
电感线圈的作用1. 电感线圈阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化抗。
电感线圈对交流电流有阻碍作用,阻碍作用的大小称感抗xl，单位是欧姆。
它与电感量l和交流电频率f的关系为xl=2πfl,电感器主要可分为高频阻流线圈及低频阻流线圈。
2. 调谐与选频作用：电感线圈与电容器并联可组成lc调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容来回振荡，这lc回路的谐振现象。
谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指f="f0"的交流信号），lc 谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。
同一电感量下，交流电流的频率越高，感抗也就越大。
它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L ——电感量。
电感线圈的互感工作原理：在通过交流的电感线圈的交变磁场中，放置另一个电感线圈，交变磁场中的磁力线将穿过这个线圈，并且在该线圈中产生感应电动势，我们将这种现象称之为互感。
一般将原电线称为初级圈的互感量有关，初、次级线圈之间的相互作用称为耦合（系数）。
耦合系数与两线圈的位置、方式、有无磁芯等因素有关。
两线圈的是感量与两线圈之间的耦合系数有关，电感线圈的互感原理也就是常见的变压器原理。
（2）电感线圈的作用。
电感的作用如下两点：1）阻流作用：线圈中的自感电动势总是与线圈中的电流变化相对抗。
主要可分为高频阻流线圈及低频阻流线圈。
2）调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f="f0"的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
一、电感线圈分类按电感形式分类：固定电感线圈、可变电感线圈。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的作用1. 电感线圈阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化抗。
电感线圈对交流电流有阻碍作用,阻碍作用的大小称感抗xl，单位是欧姆。
它与电感量l和交流电频率f的关系为xl=2πfl,电感器主要可分为高频阻流线圈及低频阻流线圈。
2. 调谐与选频作用：电感线圈与电容器并联可组成lc调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容来回振荡，这lc回路的谐振现象。
谐振时电路的感抗与容抗等值又反向，回路总电流的感抗最小，电流量最大（指f='f0'的交流信号），lc谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
1。
针对环行core，有以下公式可利用: (iron)l=n2．al l= 电感值（h)h-dc=0.4πni / l n= 线圈匝数(圈)al= 感应系数h-dc=直流磁化力i= 通过电流(a)l= 磁路长度（cm)l及al值大小，可参照micrometal对照表。
例 ...1。
针对环行core，有以下公式可利用: (iron)l=n2．al l= 电感值（h)h-dc=0.4πni / l n= 线圈匝数(圈)al= 感应系数h-dc=直流磁化力 i= 通过电流(a)l= 磁路长度（cm)l及al值大小，可参照micrometal对照表。
