共模电感

共模电感手册一、共模电感是什么呢？共模电感呀，就像是电路里的小卫士。

它是一个电感，但是有着独特的作用哦。

它主要是用来抑制共模噪声的，在很多电子设备里都能看到它的身影呢。

比如说我们的电脑电源呀，要是没有共模电感在那把关，可能就会有很多干扰信号，让电脑运行得不太稳定啦。

二、共模电感的结构共模电感一般有两个绕组，这两个绕组绕在同一个磁芯上。

这结构就很巧妙啦，就像两个小伙伴手拉手在守护电路一样。

当共模电流通过的时候，它会产生相反的磁场，这样就能把共模噪声给削弱啦。

而且它的磁芯材料也有很多种呢，不同的材料会影响它的性能。

像铁氧体磁芯的共模电感，就比较适合在高频的情况下工作。

三、共模电感的工作原理共模电感工作起来可神奇啦。

共模电流流过共模电感的时候，因为两个绕组的电流方向相同，它们在磁芯里产生的磁场是相加的。

而对于差模电流呢，两个绕组的电流方向相反，产生的磁场就会相互抵消。

这样一来，共模电感就能很好地区分共模电流和差模电流，然后把共模噪声给抑制住啦。

四、共模电感的参数1. 电感量电感量可是共模电感的一个重要参数哦。

它的大小会影响对共模噪声的抑制效果。

电感量越大，对低频共模噪声的抑制能力就越强。

但是也不能太大啦，太大的话可能会影响电路的正常工作呢。

2. 额定电流这个就像共模电感能承受的力量限度一样。

如果电路中的电流超过了共模电感的额定电流，共模电感可能就会发热，甚至损坏。

所以在选择共模电感的时候，一定要根据电路中的实际电流来选择合适额定电流的共模电感。

3. 直流电阻直流电阻会影响电路中的直流信号传输。

如果直流电阻太大，会导致电路中的直流电压降增大，这样可能会影响电路中其他元件的正常工作。

五、共模电感的应用场景1. 电源电路在电源电路里，共模电感可是个大忙人呢。

它可以防止电源线上的共模噪声进入到电路中，保证电源的纯净。

比如说在手机充电器的电路里，共模电感就起着很重要的作用，让充电过程更加稳定。

2. 通信电路通信电路对信号的质量要求很高。

dcdc 电路共模电感dcdc电路中的共模电感是一种非常重要的元件，它在电路中起着关键的作用。

本文将从共模电感的定义、原理、应用以及选型等方面进行详细阐述。

我们来了解一下共模电感的定义。

共模电感是指在直流-直流转换器（DC-DC转换器）中用于滤除共模噪声的电感。

共模噪声是指同时作用于电路两个输入端的噪声信号，它们具有相同的幅度和相位。

共模电感的主要作用是阻止共模噪声进入电路，从而保证电路的正常工作。

接下来，我们来了解一下共模电感的工作原理。

共模电感的工作原理基于电感的特性。

当共模噪声进入电路时，共模电感会产生反向的电流，从而抵消共模噪声。

共模电感的大小取决于电路的设计和要求，一般来说，共模电感的阻抗应与电路输入端的负载匹配。

共模电感在电路中有着广泛的应用。

首先，它常用于直流-直流转换器中，用于滤除共模噪声。

在高频电路中，共模电感也常被用于滤波器和功率放大器中，起到抑制共模噪声的作用。

此外，共模电感还常被用于干扰抑制、电源线滤波、通信设备、医疗设备等领域。

在选用共模电感时，需要考虑一些关键因素。

首先是电感值的选择，通常选择的电感值应能满足电路的要求。

其次是电感的尺寸和结构，要根据电路的空间和布局要求来选择合适的尺寸和结构。

此外，还需要考虑电感的性能参数，如电感的电流、频率响应等。

最后，还需要考虑电感的可靠性和成本等因素。

总结起来，共模电感在dcdc电路中是一种非常重要的元件。

它能够有效滤除共模噪声，保证电路的正常工作。

共模电感的工作原理是利用电感的特性，通过产生反向电流来抵消共模噪声。

在选用共模电感时，需要考虑电感值、尺寸、性能参数以及可靠性和成本等因素。

通过合理选择和应用共模电感，可以提高电路的性能和稳定性，减少噪声对电路的干扰。

共模差模电感
共模电感和差模电感是两种不同类型的电感，它们在电路中的作用和应用有所不同。

1.共模电感：由于同一铁心上绕有主线圈和一匝线圈，因此，当有电流流过时，两线圈同时产生磁场。

主线圈对共模电流具有较大电感，而匝线圈对差模电流几乎没有作用。

在电力系统中，因高压电等外界干扰源的流入而影响测量、信号设备等问题常有发生。

为抑制这些干扰，在信号线或电源线上加装共模电感，使两者产生的磁场相互抵消，以消除外部干扰的影响。

2.差模电感：在电路中，差模电流主要在信号线或电源线中流动，而共模电流则主要在外部干扰源中流动。

差模电感用于过滤和阻止这些差模电流的干扰，将其滤除或减少到可接受的范围内。

由于磁芯与两个线圈完全相对闭合，使得电感量达到最大化。

同时，其闭合结构可让低频或直流通过，对交流电或高频起到的阻止作用。

总结来说，共模电感主要用于抑制外部干扰源的影响，而差模电感则主要用于过滤和阻止差模电流的干扰。

在电路设计中，根据需要选择不同类型的电感器以优化电路性能。

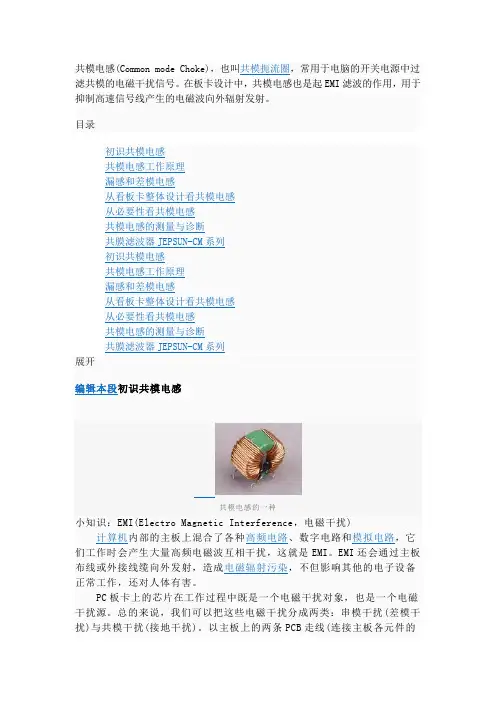

共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。

在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

目录导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。

串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路.共模电感如果板卡产生的共模电流不经过衰减过滤(尤其是像USB和IEEE 1394接口这种高速接口走线上的共模电流)，那么共模干扰电流就很容易通过接口数据线产生电磁辐射——在线缆中因共模电流而产生的共模辐射。

美国FCC、国际无线电干扰特别委员会的CISPR22以及我国的GB9254等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。

为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。

共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。

图2是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。

此外，在主板上我们也能看到一种贴片式的共模电感(图3)，其结构和功能与直立式共模电感几乎是一样的。

编辑本段共模电感工作原理为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。

共模电感的滤波电路，La和Lb就是共模电感线圈。

这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电图2 图3流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

共模电感工作原理共模电感的滤波电路，La和Lb就是共模电感线圈。

这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。

这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

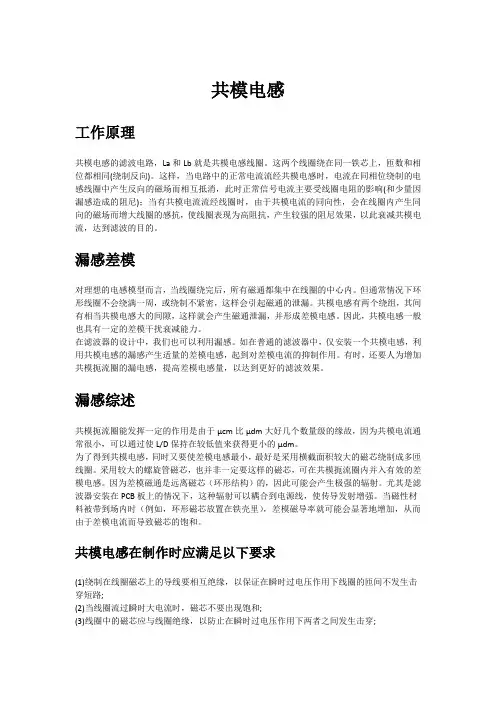

漏感差模对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。

但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。

共模电感有两个绕组，其间有相当共模电感大的间隙，这样就会产生磁通泄漏，并形成差模电感。

因此，共模电感一般也具有一定的差模干扰衰减能力。

在滤波器的设计中，我们也可以利用漏感。

如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。

有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。

漏感综述共模扼流圈能发挥一定的作用是由于μcm比μdm大好几个数量级的缘故，因为共模电流通常很小，可以通过使L/D保持在较低值来获得更小的μdm。

为了得到共模电感，同时又要使差模电感最小，最好是采用横截面积较大的磁芯绕制成多匝线圈。

采用较大的螺旋管磁芯，也并非一定要这样的磁芯，可在共模扼流圈内并入有效的差模电感。

因为差模磁通是远离磁芯（环形结构）的，因此可能会产生极强的辐射。

尤其是滤波器安装在PCB板上的情况下，这种辐射可以耦合到电源线，使传导发射增强。

当磁性材料被带到场内时（例如，环形磁芯放置在铁壳里），差模磁导率就可能会显著地增加，从而由于差模电流而导致磁芯的饱和。

共模电感在制作时应满足以下要求(1)绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路;(2)当线圈流过瞬时大电流时，磁芯不要出现饱和;(3)线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿;(4)线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的承受能力。

emc 共模电感
摘要：
一、共模电感的定义与作用
二、共模电感的应用领域
三、共模电感的特点与选择
四、共模电感在EMC 中的重要性
正文：
共模电感，也称为共模扼流圈，是一种电子元件，主要用于电脑开关电源中过滤共模的电磁干扰信号。

共模电感在板卡设计中也起到EMI 滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

在变频空调、平板电视、电动汽车、逆变焊机、高频电感加热、光伏、风电等领域，共模电感也有广泛应用。

共模电感的特点如下：在大频率范围内有良好的衰减；漏感低，更好的性能稳定性；电感量偏差小；体积小，较少匝数可获得。

在选择共模电感时，需要根据具体应用场景和要求来选择合适的电感值、电流、电压等参数。

共模电感在EMC（电磁兼容性）中具有重要作用。

在电子设备中，共模电感能有效抑制电磁干扰，提高设备的抗干扰能力，保证设备在复杂电磁环境中的正常工作。

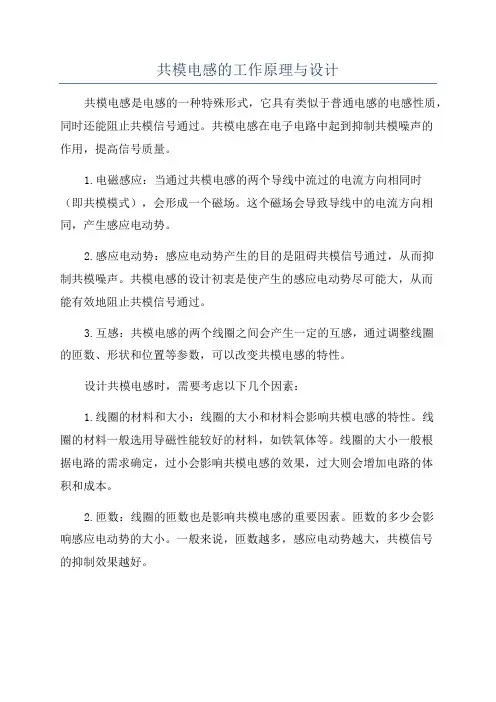

共模电感的工作原理与设计共模电感是电感的一种特殊形式，它具有类似于普通电感的电感性质，同时还能阻止共模信号通过。

共模电感在电子电路中起到抑制共模噪声的作用，提高信号质量。

1.电磁感应：当通过共模电感的两个导线中流过的电流方向相同时（即共模模式），会形成一个磁场。

这个磁场会导致导线中的电流方向相同，产生感应电动势。

2.感应电动势：感应电动势产生的目的是阻碍共模信号通过，从而抑制共模噪声。

共模电感的设计初衷是使产生的感应电动势尽可能大，从而能有效地阻止共模信号通过。

3.互感：共模电感的两个线圈之间会产生一定的互感，通过调整线圈的匝数、形状和位置等参数，可以改变共模电感的特性。

设计共模电感时，需要考虑以下几个因素：1.线圈的材料和大小：线圈的大小和材料会影响共模电感的特性。

线圈的材料一般选用导磁性能较好的材料，如铁氧体等。

线圈的大小一般根据电路的需求确定，过小会影响共模电感的效果，过大则会增加电路的体积和成本。

2.匝数：线圈的匝数也是影响共模电感的重要因素。

匝数的多少会影响感应电动势的大小。

一般来说，匝数越多，感应电动势越大，共模信号的抑制效果越好。

3.线圈的构造：线圈的形状和结构也会影响共模电感的效果。

合理的线圈结构能提高共模电感的工作效率和性能。

一般常用的线圈结构有圆柱形、长方形等。

4.线圈的位置：线圈的位置也会影响共模电感的效果。

位置的选择应该根据具体的电路需求来确定，一般来说，距离电源或信号源较近的位置可以增加共模电感的效果。

综上所述，共模电感通过电磁感应的原理，产生感应电动势阻止共模信号通过，从而提高信号质量。

设计共模电感时需要考虑线圈的材料、大小、匝数、构造和位置等因素，以达到最佳的抑制共模噪声的效果。

共模电感参数解读共模电感是指在共模电路中使用的电感元件，它在共模电路中起到了很重要的作用。

共模电感的参数包括电感值、阻抗、频率响应等，这些参数对共模电路的性能有着重要的影响。

本文将从共模电感的基本原理、参数解读以及在实际电路中的应用等方面对共模电感进行详细的解读。

我们来了解一下共模电感的基本原理。

共模电感是指在共模电路中串联或并联连接的电感元件，它通常由线圈和铁芯组成。

在共模电路中，共模电感可以用来抑制共模干扰信号，提高共模抑制比，从而提高电路的抗干扰能力。

共模电感的基本原理是利用电感元件对电流的阻抗来实现对共模信号的处理，在传输线、通信系统、传感器、放大器等方面有着广泛的应用。

我们来看一下共模电感的参数解读。

共模电感的主要参数包括电感值、阻抗、频率响应等。

电感值是共模电感的重要参数之一，它通常用亨利（H）来表示，表示电感元件对电流的存储能力。

电感值越大，电感元件对电流的存储能力就越强，从而可以更好地抑制共模干扰信号。

共模电感的阻抗也是一个重要的参数，它代表了电感元件对共模信号的阻碍能力。

阻抗越大，电感元件对共模信号的阻碍能力就越强，从而可以提高共模抑制比。

共模电感的频率响应也是一个重要参数，它代表了共模电感在不同频率下的性能表现。

通过对这些参数的综合解读，可以更好地理解共模电感在电路中的作用和性能。

我们来看一下共模电感在实际电路中的应用。

在实际电路中，共模电感通常用于抑制共模干扰信号，提高系统的抗干扰能力。

在传输线路中，可以通过串联共模电感的方式来抑制共模干扰信号，提高数据传输的可靠性；在通信系统中，可以通过并联共模电感的方式来实现对通信信号的滤波和增强；在传感器和放大器中，可以利用共模电感对共模信号进行处理，提高系统的性能。

共模电感在电路设计和应用中有着广泛的用途，对于提高系统的性能和可靠性有着重要的意义。

共模电感是共模电路中重要的电感元件，它通过对共模信号的处理来提高系统的抗干扰能力和性能表现。

共模电感原理电感是电路中常见的一种元件，它能够储存电能并将其传递到电路中的其他元件中。

电感的种类有很多，其中之一就是共模电感。

共模电感是一种特殊的电感，它在电路中起到了非常重要的作用。

本文将介绍共模电感的原理和应用。

一、共模电感的定义共模电感是指两个电感线圈共用一个磁心，并且它们的绕组方向相同的电感器件。

共模电感通常由两个绕组组成，它们的绕组方向相同，并且它们的电流方向也相同。

这样的设计使得共模电感的磁场非常强，能够有效地抵消电路中的共模干扰信号。

二、共模电感的原理共模电感的原理是基于磁场的相互作用。

当共模电感中的电流流过绕组时，它会产生一个磁场。

由于两个绕组方向相同，它们的磁场也会相互作用。

这样就形成了一个强磁场，能够有效地抵消电路中的共模干扰信号。

共模电感的工作原理可以通过下面的实验来说明。

将一个电感绕组与一个信号源相连，另一个电感绕组与一个示波器相连。

当信号源产生一个信号时，它会通过电感绕组流入电路中。

同时，电感绕组会产生一个磁场，这个磁场会传递到另一个电感绕组中。

由于两个电感绕组的方向相同，它们的磁场也会相互作用。

这样就形成了一个强磁场，能够有效地抵消电路中的共模干扰信号。

最终，示波器上显示的信号将是一个干净的信号，没有任何干扰。

三、共模电感的应用共模电感在电路中有很多应用。

其中最常见的应用是在通信电路中。

通信电路中存在着很多干扰信号，例如电源噪声、电磁干扰等。

这些干扰信号会影响到通信信号的传输和接收。

因此，在通信电路中使用共模电感能够有效地抵消这些干扰信号，保证通信信号的稳定传输和接收。

除了通信电路，共模电感还可以应用在其他领域中。

例如，在电力电子中，共模电感可以用来抑制电力电子器件的高频噪声。

在汽车电子中，共模电感可以用来抑制汽车电子设备中的电磁干扰。

在工业自动化中，共模电感可以用来抑制电机驱动器中的高频噪声。

四、共模电感的特点共模电感与其他电感相比，具有以下特点：1. 具有良好的抗干扰能力。

共模电感Common mode Choke
共模电感(Common mode Choke)，也叫共模扼流圈，是在一个闭合磁环上对称绕制方向相反、匝数相同的线圈。

理想的共模扼流圈对L（或N）与E 之
间的共模干扰具有抑制作用，而对L 与N 之间存在的差模干扰无电感抑制作用。

但实际线圈绕制的不完全对称会导致差模漏电感的产生。

信号电流或电源电流
在两个绕组中流过时方向相反，产生的磁通量相互抵消，扼流圈呈现低阻抗。

共模噪声电流（包括地环路引起的骚扰电流，也处称作纵向电流）流经两个绕
组时方向相同，产生的磁通量同向相加，扼流圈呈现高阻抗，从而起到抑制共
模噪声的作用。

共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，
另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电
子设备的正常工作。

共模扼流圈可以传输差模信号，直流和频率很低的差模信号都可以通过，而
对于高频共模噪声则呈现很大的阻抗，发挥了一个阻抗器的作用，所以它可以
用来抑制共模电流骚扰。

共模扼流圈工作原理及插入损耗特性（或称阻抗特性）：
1、工作原理：
共模电感扼流圈是开关电源、变频器、UPS 电源等设备中的一个重要部分。

其工作原理：当工作电流流过两个绕向相反线圈时，产生两个相互抵消的磁场
H1、H2，此时工作电流主要受线圈欧姆电阻以及可忽略不计的工作频率下小
漏电感的阻尼。

如果有干扰信号流过线圈时，线圈即呈现出高阻抗，产生很强
的阻尼效果，达到衰减干扰信号作用。

2、插入损耗特性：。

共模电感参数解读引言共模电感是电路中常用的电感元件之一，它在减小电路中的共模干扰和提高信号传输质量方面起着重要作用。

但是对于共模电感的参数及其解读，很多人可能感到困惑，本文将对共模电感的参数进行解读，希望对您有所帮助。

1. 共模电感的基本概念共模电感是指两个磁性元器件之间的磁性耦合系数的比值，它对于电路中的共模信号具有很好的抑制作用。

共模电感通常由两个彼此紧密平行的线圈组成，当它们通以相等的电流时，产生的磁场方向也是相同的，即共模电感的方向。

而当它们通以反向电流时，产生的磁场方向则相反。

这种特性使得共模电感可以对共模信号进行有效的抑制。

2. 共模电感的参数共模电感有许多参数，其中最主要的包括：- 感值：共模电感的感值指的是在单位电流条件下，两个线圈之间的磁性耦合系数。

感值越高，说明两个线圈的磁性耦合越好，共模电感的抑制效果也越好。

- 额定电流：共模电感可以承受的最大电流称为额定电流。

在设计电路时，需要根据实际的电流大小选择合适的额定电流，以确保共模电感的正常工作。

- 电感漏值：电感漏值是指在共模电感中，由于线圈之间的耦合不完美而引起的漏磁现象。

电感漏值越小，表示共模电感的抑制效果越好。

3. 解读共模电感的参数对于共模电感的参数，需要对其进行合理的解读，才能更好地应用到实际电路中。

- 感值对于共模电感的性能起着至关重要的作用。

感值越高，共模电感的抑制效果越好，能够更好地抑制共模干扰，提高信号传输的质量。

- 额定电流是共模电感工作的重要参考参数，需要根据实际的电路设计需求选择合适的额定电流。

选择过小的额定电流会导致共模电感在工作中过载，从而影响其使用寿命和性能。

- 电感漏值虽然是共模电感的一个重要参数，但在实际电路设计中不容易直接测量。

通常可以通过选择优质的共模电感来降低电感漏值，从而提高共模电感的抑制效果。

4. 共模电感的应用共模电感在电路中有着广泛的应用，主要包括以下几个方面：- 在数据通信领域，共模电感用于抑制电信号传输中的共模干扰，提高信号的传输质量和稳定性。

emc共模电感电磁兼容（EMC）是一种重要的电磁技术，基于它的原理，可以解决电子设备中的电磁干扰问题。

其中，共模电感是EMC技术中的关键部件，用于驱动共模干扰电流，以抑制共模干扰。

1. 什么是共模电感共模电感是一种专为共模干扰而设计的电感元件，它与一般电感有着明显的结构差异，具有良好的共模隔离特性，同时相互间也具有优良的隔离性能。

它主要用于在设备之间通过电缆进行信号传输时，对共模干扰进行隔离，从而达到确保电缆中信号的准确传输的目的。

共模电感的设计原理和普通电感大致相同，但是由于它的用途不同，因此，它的核心部分结构和组成也是不同的。

它的主要结构包括外壳、内壳、磁芯和漩涡线圈，漩涡线圈通过内壳进行绝缘隔离，由于内壳采用发泡聚氨酯绝缘材料，因此可以有效隔离外界杂散信号。

2.模电感的优势共模电感具有以下优势：（1）可为传输系统提供良好的信号隔离特性。

共模电感可以有效抑制共模干扰信号的传播，从而有效的实现设备间通信系统的隔离；（2）具有良好的保护性能。

由于共模电感有着优良的电压隔离性能，因此，即使是在高压环境下，它也可以有效地保障连接线之间的电磁兼容性，从而降低电磁兼容产生的影响；（3）可耐高温、耐磁，耐腐蚀性能良好。

共模电感在高温、高磁场环境下仍可以稳定工作，并拥有良好的耐腐蚀性能；（4）具有良好的安装性能。

由于共模电感的体积很小，可以根据设备的安装空间进行安装，无需占用太多的空间。

3.模电感的应用共模电感可广泛应用于航空航天、汽车、医疗仪器等各种电子设备，以抑制外界电磁场的干扰影响，达到保证设备的正常运行的目的。

共模电感可用于信号转换器、数据传输系统、雷达系统及电源系统等，它可以有效减少由外部电磁源造成的电磁干扰，有效提高设备的电磁兼容性。

此外，共模电感也可以运用于信号隔离器、接口电路在内的各种电子产品中，以保证其正常工作。

4.论EMC共模电感在电磁兼容技术中具有重要的作用，它可以解决电子设备中常见的电磁干扰问题，有效改善设备的电磁兼容性，提高设备的工作效率。

共模电感的原理及使用情况
共模电感是一种特殊的电感器件，用于抑制或隔离共模干扰。

共模干扰是指在信号传输过程中，由于外界干扰或信号源本身的问题，导致信号中出现共同的噪声或干扰成分。

共模电感可以通过特殊的结构设计和线圈布置，有效地抑制共模干扰信号。

共模电感的原理是利用两个相互缠绕的线圈，其中一个线圈接受到的共模干扰信号被传递到另一个线圈上，并通过线圈间的互感作用，使共模干扰信号被抑制或隔离。

其工作原理与普通电感相似，但是具有更好的共模抑制特性。

共模电感主要用于电子设备和通信系统中，用于抑制或隔离共模干扰。

在电子设备中，共模电感常用于滤波电路中，用于消除信号中的共模噪声，提高信号质量。

在通信系统中，共模电感常用于传输线路中，用于抑制线路上的共模干扰，提高信号传输的稳定性和可靠性。

总之，共模电感是一种用于抑制或隔离共模干扰的特殊电感器件，其原理是利用互感作用实现共模干扰信号的抑制或隔离。

它在电子设备和通信系统中具有广泛的应用，可以提高信号质量和传输的可靠性。

共模电感参数解读共模电感是一种在电子领域广泛应用的元件，其参数对于电路设计和性能起着至关重要的作用。

在实际的电路设计和应用过程中，对共模电感参数的理解和解读是非常重要的。

下面将对共模电感参数进行详细的解读，帮助大家更好地理解其特性和应用。

1. 共模电感的基本概念共模电感是指在两个相对的导体之间传递共同的电磁感应能力。

它是通过两个相对的导体之间的磁耦合实现的，因此也被称为磁耦合电感。

在电路中，共模电感通常用来抑制共模干扰、提高信号的抗干扰能力，从而提高电路的稳定性和可靠性。

2. 共模电感的参数共模电感的参数通常包括电感值、分布电容和直流电阻三个重要的指标。

（1）电感值共模电感的电感值是指在单位电流下两个导体间的电磁感应能力。

它通常用亨利（H）来表示，是共模电感最基本的特性参数之一。

电感值决定了共模电感在电路中的应用范围和性能表现，因此是设计和选择共模电感时需要重点考虑的参数。

（2）分布电容在实际的共模电感中，由于导体间的绝缘层或介质会形成电容。

这个电容称为共模电感的分布电容，它会对共模电感的高频特性和传输性能产生影响。

分布电容通常用皮法（pF）来表示，需要在设计和应用时进行合理的考虑和抑制。

（3）直流电阻共模电感中导体和导体间的接触电阻会产生直流电阻，这个直流电阻会对共模电感的电路性能产生显著的影响。

在共模电感的参数评估中，直流电阻也是一个需要重点关注的参数。

3. 共模电感参数的影响因素共模电感参数受到多种因素的影响，主要包括磁芯材料、线圈结构、线圈布线、绕组方式等。

（1）磁芯材料磁芯材料直接影响着共模电感的性能，通常包括软磁材料和硬磁材料两种。

软磁材料适用于频率较低的应用场景，而硬磁材料适用于高频场景。

合理选择和设计磁芯材料对共模电感的参数有着重要的影响。

（2）线圈结构共模电感的线圈结构对参数影响较大，包括线圈匝数、线径和线圈间距等因素。

合理设计线圈结构可以提高共模电感的性能和稳定性。

（3）线圈布线合理的线圈布线能够减小感应线圈间的互感和互感对共模电感参数的影响。

共模电感与差模电感共模电感与差模电感在电路中，经常会用到电感器件。

对于一些需要噪声抑制的电路，常用的是共模电感器和差模电感器。

下面，就让我们一起来详细了解一下这两种电感器件吧。

一、什么是电感？电感，又叫线圈，是指把导线绕成线圈的器件，用于在电路中储存磁能。

由于电感的特殊结构，它能够阻止变化电流的流动，而对于稳定电流，则没有影响。

二、什么是共模电感？共模电感，也称为平衡电感，它是一种介于两个导线之间的电感。

这种电感器件在两个导线上的信号共同变化时，会反抗它们的变化。

这就是所谓的共模噪声。

在两个数据线之间，存在电感耦合，如果两个信号线上下行的带载情况相同，则可以将共模电感用于它们之间。

共模电感的特点就是，能够有效的清除共模信号，使差分信号有更好的传输效果。

三、什么是差模电感？差模电感是指，在两个导线之间，将一个哪里作为辐射发射的磁通量，构成电感。

它与共模电感不同的是，差模电感器件在两个导线之间的信号差异变化时，会反抗他们之间的变化。

也就是所谓的差模噪声。

在系统中，如果需要通过两个信号线发送数据，通常会使用差分信号来传输。

因为差分信号具有良好的抗干扰能力，所以差模电感能够很好地滤除信号中的差动干扰。

四、共模电感和差模电感的应用1、共模电感的应用常用于USB、HDMI、SATA、以太网等接口中，用于滤除共模噪声，保证信号的传输质量。

2、差模电感的应用在首要用于模拟信号处理电路，如放大器和ADC的输入中。

用于滤去电源电压干扰和其它差动干扰。

五、总结综上所述，共模电感与差模电感虽然是电路中同属于电感器件，但是它们的特性和应用还是有所不同的。

在具体应用中，我们需要根据不同的场合选择合适的电感器件，以保证电路的稳定性和可靠性。

共模电感和差模电感原理共模电感和差模电感是电子电路中常用的两种电感元件，它们在滤波、抑制干扰等方面起到重要作用。

本文将分别介绍共模电感和差模电感的原理和应用。

一、共模电感1. 原理共模电感是指在电路中同时通过两个导线的电感元件。

在信号传输中，如果两个导线上的电流大小和方向完全相同，则称为共模信号。

共模信号常常是干扰信号，因为它们可以通过电源、地线等传导到电路中。

共模电感可以通过构造一个线圈，将两个电流完全相同的导线包围起来，从而形成一个互感器。

互感器的作用是将共模信号抑制，只传输差模信号。

2. 应用共模电感在电子电路中有广泛的应用。

其中一个重要的应用是在通信系统中的滤波器中。

滤波器可以通过共模电感来滤除干扰信号，提高系统的抗干扰能力。

此外，共模电感还可以用于抑制共模噪声，提高信号的质量。

二、差模电感1. 原理差模电感是指在电路中分别通过两个导线的电感元件。

在信号传输中，如果两个导线上的电流大小和方向相反，则称为差模信号。

差模信号常常是需要传输的信号，因为它们在两个导线之间产生差分电压。

差模电感可以通过构造两个线圈，将两个电流大小相反的导线分别包围起来。

这样，差模电感可以提高差模信号的传输效果，减小传输线上的损耗。

2. 应用差模电感在差分信号传输中起到重要作用。

在差分信号传输中，两个导线上的电流大小和方向相反，这样可以减小传输线上的干扰和噪声。

差模电感可以用于差分信号放大器、差分模拟信号处理等领域。

共模电感和差模电感是电子电路中常用的电感元件。

共模电感可以抑制共模信号的传输，提高系统的抗干扰能力；差模电感可以提高差模信号的传输效果，减小传输线上的损耗。

它们在滤波、抑制干扰、差分信号传输等方面起到重要作用。

在电子电路设计中，合理选择和应用共模电感和差模电感，可以提高电路的性能和可靠性。

共模电感计算共模电感是电子电路中常用的一种电感元件，它具有很多特殊的性质和应用。

本文将介绍共模电感的原理、特点和应用，并对其计算方法进行详细阐述。

我们来了解一下什么是共模电感。

共模电感又称为同相电感，是指在电子电路中两个导线中的电流以相同方向同时通过时，它们所激发的磁场会相互耦合形成一个电感。

与之相对的是差模电感，即当两个导线中的电流以相反方向通过时，它们所激发的磁场会相互抵消。

共模电感具有很多特点。

首先，共模电感能够有效抑制共模噪声。

在电子电路中，由于各种原因，会产生一些共模噪声信号，对正常的信号传输和处理造成干扰。

而通过引入共模电感，可以将这些共模噪声信号有效地滤除，提高信号的质量和可靠性。

共模电感可以提高信号的传输速度和稳定性。

在高速信号传输中，由于信号的频率较高，容易受到电磁干扰的影响，导致信号的失真和波形的不稳定。

而通过使用共模电感，可以有效地抑制这些电磁干扰，提高信号的传输速度和稳定性。

共模电感的计算方法主要有两种：一种是根据电感的公式进行计算，另一种是通过实验测量得到。

根据电感的公式，共模电感的计算公式为Lcm = M / k，其中Lcm表示共模电感，M表示耦合系数，k表示互感系数。

耦合系数和互感系数可以通过理论计算或实验测量得到。

在实际应用中，根据具体的电路要求和设计参数，可以选择合适的共模电感进行设计和计算。

共模电感在电子电路中有着广泛的应用。

首先，它常用于信号传输线路中，用于抑制共模噪声和提高信号的质量和可靠性。

其次，它还常用于功率电子器件和电源电路中，用于提高功率转换效率和减小电磁干扰。

此外，共模电感还常用于滤波电路、放大电路和调理电路等领域。

共模电感是电子电路中一种重要的电感元件，它具有抑制共模噪声、提高信号传输速度和稳定性等特点，广泛应用于各个领域。

在设计和计算共模电感时，需要根据具体的电路要求和设计参数，选择合适的计算方法和公式进行计算。

通过合理使用共模电感，可以提高电子电路的性能和可靠性，满足各种应用需求。
