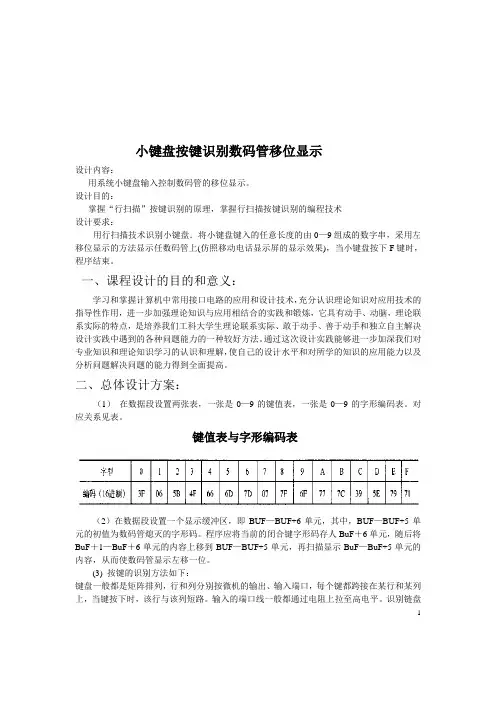

小键盘按键识别数码管移位显示设计内容：用系统小键盘输入控制数码管的移位显示。
设计目的：掌握“行扫描”按键识别的原理，掌握行扫描按键识别的编程技术设计要求：用行扫描技术识别小键盘．将小键盘键入的任意长度的由0—9组成的数字串，采用左移位显示的方法显示任数码管上(仿照移动电话显示屏的显示效果)，当小键盘按下F键时，程序结束。
一、课程设计的目的和意义：学习和掌握计算机中常用接口电路的应用和设计技术，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼，它具有动手、动脑，理论联系实际的特点，是培养我们工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一种较好方法。
通过这次设计实践能够进一步加深我们对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。
二、总体设计方案：（1）在数据段设置两张表，一张是0—9的键值表，一张是0—9的字形编码表。
对应关系见表。
键值表与字形编码表（2）在数据段设置一个显示缓冲区，即BUF—BUF+6单元，其中，BUF—BUF+5单元的初值为数码管熄灭的字形码。
程序应将当前的闭合键字形码存人BuF＋6单元，随后将BuF＋1—BuF＋6单元的内容上移到BUF—BUF+5单元，再扫描显示BuF—BuF+5单元的内容，从而使数码管显示左移一位。
(3) 按键的识别方法如下：键盘一般都是矩阵排列，行和列分别按微机的输出、输入端口，每个键都跨接在某行和某列上，当键按下时，该行与该列短路。
输入的端口线一般都通过电阻上拉至高电平。
识别链盘1上的闭合键的常用方法有行扫描法.行扫描法是使键盘的某一行输出为低电乎，其余行为高电平，然后读取列值，如果列值中有某位为低电平，则表明行列交点处的键被按下；若为全高则再扫描下一行，直至扫完全部的行线为止。
这样便可知有否键按下，若有键按下还可以知道是哪一行哪一列交点的键按下。
