环境空气质量自动监测-PPT文档资料

  • 格式：ppt
  • 大小：3.38 MB
  • 文档页数：31

下载文档原格式

  / 31

合集下载

环境自动监测技术38页PPT

环境自动监测技术38页PPT
密封燃烧氧化-化学发光法 比色法 离子选择电极法 离子选择电极法 离子选择电极法 离子选择电极法或膜浓缩-电导率法 比色法 比色法或紫外吸收法
厚德博学，止于至善
水污染连续自动监测仪器
（一）水温监测仪器
图10.16 水温自动测量原理示意图
厚德博学，止于至善
电导率监测仪器
图10.17 电流法电导率仪工作原理示意图
厚德博学，止于至善
分 类（一）
厚德博学，止于至善
分 类（二）
厚德博学，止于至善
美、日、中空气自动监测仪器比较
国别
美 国
日 本
中 国
项目
SO2 CO NOx O3 总烃 可吸入颗粒物
SO2 CO NOx O3 总烃 可吸入颗粒物
SO2 CO NOx O3 总烃 可吸入颗粒物
测定方法
脉冲紫外荧光法 非色散相关红外吸收法 化学发光法 紫外光度法 气相色谱法(FID) β射线吸收法
厚德博学，止于至善
相关红外吸收法CO监测仪
图10.12 相关红外吸收法CO监测仪工作原理示意图
厚德博学，止于至善
总烃监测仪
图10.13 总烃自动测定仪工作原理示意图
厚德博学，止于至善
水污染可自动监测的项目及方法
项目
一 水温
般 指 标
pH 电导率 浊度 溶解氧
化学需氧量(COD) 综 高锰酸盐指数
氮氧化物监测仪器
图10.7 化学发光NOx监测仪工作原理示意图
厚德博学，止于至善
臭氧监测仪器
单光路 型仪器
图10.8 紫外吸收式O3分析仪工作原理示意图
厚德博学，止于至善
双光 路型 仪器
图10.9 双光路紫外光度法O3监测仪工作原理示意图

环境空气污染监测 教学PPT课件

环境空气污染监测 教学PPT课件
盐酸萘乙二胺分光光度法（Saltzman 法）
（1）原理
（2）测定方法
（3）注意事项
原理
●用冰乙酸、对氨基苯磺酸和盐酸萘乙二胺配成吸收 液采样。空气中的二氧化氮与吸收液中的对氨基苯 磺酸进行重氮化反应，再与N-（1-萘基）乙二胺盐 酸盐作用，生成粉红色的偶氮染料，于波长540[～ 545nm]之间处，测定吸光度。
● 当吸收液体积为10mL，采样体积为24L时，空气中二氧化氮的最低检出浓度 为0.005mg/m3。
● 当吸收液总体积为10ml，采样体积为24L 时，空气中氮氧化物的检出限为 0.015mg／m3。
● 当吸收液总体积为50ml，采样体积288L 时，空气中氮氧化物的检出限为 0.006mg/ m3 ，本标准测定环境空气中氮氧化物的测定范围为0.024 mg/ m3 ~2.0mg/ m3 。
止采样。测量前后两支吸收瓶中样品的吸光度，
计算第一支吸收瓶的采样效率（E）：
E C1 C1 C2
式中：C1、C2——分别为串联的第一支和第二支吸 收瓶中NO2的浓度，μg/mL。
注：采样效率E低于0.97的吸收瓶不宜使用。
空气采样器
便携式空气采样器：流量范围0～1L/min。 采气流量为0.4L/min时，误差小于±5％。
非色散红外吸收法CO监测仪原理
3 气样 4
7
M 1
6
89
235
1 、红外光源 2、切光片 3、滤波室 4、测量 室 5、参比室 6、调零档板 7、检测室 8、 放大及信号处理系统 9、指示表及记录仪
（2）气相色谱法
❖ 色谱法测定CO原理：
大气中CO、CO2、CH4经TDX-01碳 分子筛色谱柱分离后，于氢气流中在镍催化 剂（360±10ºC）作用下，CO、CO2皆能 转化为甲烷，然后用FID检测器分别测定上 述三种物质，其出峰顺序为CO，CH4， CO2。

环境空气质量自动监测-PPT文档资料共33页文档

环境空气质量自动监测-PPT文档资料共33页文档

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！环境空气ຫໍສະໝຸດ 量自动监测-PPT文档资料16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生

环境空气质量自动监测页PPT文档32页PPT

环境空气质量自动监测页PPT文档32页PPT
环境空气质量自动监测页PPT文档
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
ห้องสมุดไป่ตู้
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳

环境空气质量自动监测ppt课件

环境空气质量自动监测ppt课件
1、来源：PM10通常来自路面上行使的机动车、材料的破碎碾 磨处理过程以及被风扬起的尘土。一些颗粒物来自污染源 的直接排放，比如烟囱与车辆。另一些则是由环境空气中 硫的氧化物、氮氧化物、挥发性有机化合物及其它化合物 互相作用形成的细小颗粒物。
2、危害：PM10在环境空气中持续的时间很长，对人体健康和 大气能见度影响都很大。 PM10被人吸入后，会累积在呼吸 系统中，易诱发哮喘，引发心脏病、肺病、呼吸道疾病， 降低肺功能等。还是降低能见度的主要原因。
精选课件PPT
13
NO2
1、来源：
主要来自于燃料的燃烧、城市汽车尾气，工业生产过程也可 产生一些二氧化氮，此外,闪电也可以产生NO2。
2、危害：
是形成光化学烟雾的主要因素之一；氮氧化合物进入肺泡后， 能形成亚硝酸和硝酸，对肺组织产生剧烈的刺激作用，增 加肺毛细管的通透性，引起支气管炎、肺炎、肺气肿等疾 病。亚硝酸盐则与血红蛋白结合，形成高铁血红蛋白，引 起组织缺氧。
精选课件PPT
19
401（滨河新村）
精选课件PPT
20
十堰环境监测站自动站简介
2002年11月27日建成第二套环境空气
子站，代表张湾区，站房位置：滨车城西 路283号（东风公司灯具厂办公楼5楼顶）， 点位名称：刘家沟，点位编码：B，点位代 码：402（省编），经纬度：北纬 32°38’20”，东经110°43’33”，于2003年 1月1日正式向省环境监测中心站发送日报 数据。
活性炭先除去空气中的SO2、O3、NO2、 CO2等气体，再由NO洗涤器将NO氧化为NO2，再 经过一次活性炭去除空气中的SO2、O3、NO2、 CO2等气体，最后经末端过滤器输出。
精选课件PPT
11
TH-2008仪器标定动态气体发生器

空气环境监测.pptx

空气环境监测.pptx

1
1
1
1
100 ～ 400
5
5
2
2
2
2
400 ～ 800
8
8
4
3
4
2
>800

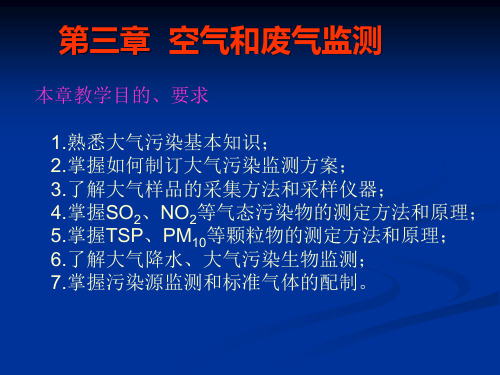

第三章 空气和废气监测
本章教学目的、要求
1.熟悉大气污染基本知识； 2.掌握如何制订大气污染监测方案； 3.了解大气样品的采集方法和采样仪器； 4.掌握SO2、NO2等气态污染物的测定方法和原理； 5.掌握TSP、PM10等颗粒物的测定方法和原理； 6.了解大气降水、大气污染生物监测； 7.掌握污染源监测和标准气体的配制。
4.采样点的周围应开阔，采样口水平线与周围建筑物高度的夹角应不 大于30°；
5.各采样点的设置条件要尽可能一致或标准化，使获得的监测数据具有 可比性；
6.采样高度根据监测目的而定。
（二）采样站(点)数目的确定
表 我国空气环境污染例行监测采样点设置数目
市区人口/万人 <50
50～100
SO2、NOx、TSP 3
（二）体积比浓度 体积比浓度是指100万体积空气中含污染气体或 蒸气的体积数，常用mL/m3和μL/m3表示。 两种浓度表示方法之间的换算：
第二节 空气污染监测方案的制订
一、监测目的
通过对环境空气中主要污染物质进行定期或连续地监测， 判断空气质量是否符合《环境空气质量标准》或环境规划目 标的要求，为空气质量状况评价提供依据。
为研究空气质量的变化规律和发展趋势、开展空气污染的 预测预报以及研究污染物迁移转化情况提供基础资料。
为政府环保部门执行环境保护法规、开展空气质量管理及 修订空气质量标准提供依据和基础资料。
二、调研及资料收集
（一）污染源分布及排放情况 （二）气象资料 （三）地形资料 （四）土地利用和功能分区情况 （五）人口分布及人群健康情况

《空气监测》PPT课件


(c)只有Vn=Vs时，气体和 烟尘才会按照它们在采样 点的实际比例进入采样嘴， 采集的烟气品中烟尘浓度 才与烟气实际浓度相同30。
要掌握的重要内容：
1. 采样站(点)布设方法。 2. 空气采样器的组成及各部分的功能。 3. PM2.5的采样和测定方法（包括计算）。 4. 烟尘采样为何采取等速采样。
31
结束
3. 金属元素的测定
1、项目:Cu,Zn,Pb,Fe,Co,Ni,Cr 2、方法：AAS(含量少，灵敏) ，ICP-Ms 3、预处理：
（1）干式灰化法(破坏有机物) 坩锅500－900℃ 高温灰化法： 玻璃纤维滤纸500℃ 低温灰化法：高频电场通氧气，在150℃20－
30min （2）湿式分解法：酸溶解并破坏有机物
5% Sea-salts
6%
Ammonium nitrate 6%
Unidentified 2%
OM(OC*1.4) 27%
Ammonium sulfate 25%
EC 29%
PM2.5-10 25.9±15.7 μg m -3
Unidentified 26%
Geological material and
FID Laser Reflect R e fle c t-S p lit
Temp Laser Trans T ra n s -S p lit
2% O2/98% He
700
Tem p. (degC)
600
500
ECR
400
300
200
ECT
100
base OC1 OC2
OC3
0
OC4
EC1 EC2 EC3 calib
▪ (3)同时在对照区或清洁区设1-2个对照点. 4

《空气质量检测》PPT课件

❖ 在人们日常工作和生活的 环境中发生空气有毒污染， 轻则会使人体引起咽喉炎、 胸闷、头昏、视力下降、 皮肤起疱等。重则会影响 人体的免疫系统、引起血 液病及其他严重疾病，甚 至致癌。
精选ppt
5
❖ 意义：可以掌握区域 空气质量的现状，也 可以根据数据，判断 区域空气污染趋势。 确定空气质量水平， 为环境管理、污染治 理等工作提供基础和 保证。简单地说，了 解环境水平，进行环 境监测，是开展一切 环境工作的前提。
金属氧化物一旦加热空气中的氧就会从金属氧化物半导体结晶粒子的施主能级中夺走电子而在结晶表面上吸附负电子使表面电位增高从而阻碍导电电子的移动所以气体传感器在空气中为恒定的电阻值
LOGO
空气质量检测
Air quality testing
丁厚层 1
精选ppt
空气质量检测目的与意义
❖ 近年来有害于健康的装修 污染，已经引起全球性的 人口发病和死亡率的增加。 其原因是在新建和重建的 建筑物选用的建材中含有 害物质，并且严重超标， 施工的质量差，就会造成 室内环境中的空气污染。
精选ppt
13
气体传感器 优点：价格便宜，使用方法简单。 缺点：功能较为单一且稳定性较差，受环境影响较
大.尤其，每一种传感器的选择性都不是唯一的， 输出参数也不能确定。因此，不宜应用于计量准 确要求的场所 . 空气质量检测仪 优点：功能齐全，结构简洁、体积小、便于携带使 用和直观，适用范围广. 缺点：价格较高 实际使用时应根据实际情况做出选择，选择最适合 的仪器进行检测。达到最佳效果。
精选ppt
12
❖效果测试
❖1.按电路做好空气质量检测仪器
❖2.在一定的气体条件下，测出气体的数据， 并记录下来。
❖3.买一个空气质量检测仪器，在气体条件相 同的情况下，测出气体的数据，并记录下 来。

环境空气质量自动监测系统精品PPT课件

环境空气质量自动 监测系统
环境空气质量自动监测 系统行业发展情况
• 随着生活水平的提高，人们对健康越来越关注， 对我们生活的环境也越来越关心，特别是一些对 人体有危害的气体物质，并逐步在进行有效的监 控和治理。空气质量自动监测系统是在这种基础 上逐渐发展起来的，必测项目有：SO2、NOX、 PM10、CO、O3 ，且根据使用方式不同可分为路 边站、点式固定站、车载式。
（ 5） 收 集 筒
5
（ 6） 托 板
6
（ 7） 底 托
7
图三 采样入口装置
TH-2003臭氧分析仪
原理框图
TH-2004相关红外吸收法 一氧化碳分析仪
• 使用一个高能热元件产生一束强度已知带宽 的红外线（在仪器校正过程中被测量。光束 从直接通入充满样品气体的多通道测试室。 样品室利用每端（两端）的镜子把红外线向 前或后反射通过样气，产生14 米的吸收路径， 见图1－1。选择这个长度给分析仪提供了针 对CO 密度变化的最大的灵敏性）
• 3. 噪声：0.5ppb或0.2%浓度读数；
• 4. 最低检测限：1ppb或0.4%浓度读数；
• 5. 线形误差：1%满量程；
• 6. 精密度： 20%满量程浓度：±5ppb或1%读数，
•
80%满量程浓度：±10ppb或2%读数；
• 7. 温度范围：0～40摄氏度；
• 8. 重复性：1%满量程；
• 国家规范：环境空气质量自动监测技术规范.pdf
• 美国EPA指标与国家规范中指标的比较
• 美国EPA标准与国家标准指标表.doc
环境空气自动监测系统
TH-2000系列环境空 气自动监测系统是我公司 利用国际上先进的光电技 术研制、开发C出来的最新 科技产品。该系统符合国 家对城市环境空气自动监 测系统的各项技术指标要 求，国产化程度高，具有 较强的实用性和理想的性 能价格比，可替代同类进 口产品，是开展城市环境 空气自动监测的理想仪器 。

《自动监测》PPT课件


编辑课件ppt
31
(七) 可吸入颗粒物（PM10、飘尘） 监测仪
压电石英晶体飘尘测定仪 β射线飘尘测定仪 光散射飘尘浓度计
编辑课件ppt
32
光散射飘尘浓度计原理
原理：将一束平行可见光通过含有飘尘 的大气，由于光线受到粒子的阻挡而 发生光散射现象，散射光强的变化与 飘尘粒子的浓度呈定量关系，当仪器 用标样标定后，直接显示飘尘浓度值。
编辑课件ppt
47
(一) 水温监测仪
编辑课件ppt
48
(二) 电导率监测仪
编辑课件ppt
49
(三) pH 监测仪
编辑课件ppt
50
(四) 溶解氧监测仪
编辑课件ppt
51
(五) 浊度监测仪
编辑课件ppt
52
GD－1型光电浊度仪
编辑课件ppt
53
(六)
高
锰
酸
盐
指
数
监
测
仪
编辑课件ppt
54
（七）COD 监测仪
编辑课件ppt
6
一、系统的组成及功能
自动监测系统组成： 一个中心站 若干个子站 信息传输系统
系统连续运行，无人值守。 子站分两类：
一类是评价地区整体污染状况设置的，装备有污染 物质自 动监测仪、气象参数测量仪和环境微机等；
另一类是为掌握污染源排放浓度设置的，装备有烟 气污染组分监测仪、气象参数测量仪和环境微机等。
O3 自动监测仪 CO 自动监测仪
空气质量专用色谱仪 ( 可测定总烃、甲烷、 乙烯、乙炔及 CO )
测量风向、风速、温度、湿度的小型气象仪
辅助设备有标准气源及载气源
采样管及风机等。
编辑课件ppt
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SO2
1、来源： 主要来源是含硫矿物的燃烧，另外一小部分是火山中硫的燃烧，
制硫酸工厂的废气等 。 2、危害： SO2在大气中可转化成硫酸雾，具有很强的腐蚀作用；进入呼吸
道后，因其易溶于水，故大部分被阻滞在上呼吸道，在湿润的 粘膜上生成具有腐蚀性的亚硫酸、硫酸和硫酸盐，使刺激作用 增强； SO2被吸收进入血液，对全身产生毒副作用，它能破坏 酶的活力，从而明显地影响碳水化合物及蛋白质的代谢，对肝 脏有一定的损害。 3、防治： 烟气脱硫被认为是控制SO2污染最行之有效的途径，也是目前世 界上唯一大规模商业化应用的脱硫技术。 按脱硫过程是否加水 和脱硫产物的干湿状态分为：湿法、干法、半干法。
空气压缩机吸入过滤后的空气，压缩后经冷 凝管冷却，湿空气经汽水分离器把水和气分离， 水经电磁排水阀排出；不完全干燥的气体经单向 阀进入钢瓶。钢瓶出来的气由减压阀控制为 0.2Mpa进入气体洗涤器。
活性炭先除去空气中的SO2、O3、NO2、 CO2等气体，再由NO洗涤器将NO氧化为NO2，再 经过一次活性炭去除空气中的SO2、O3、NO2、 CO2等气体，最后经末端过滤器输出。
技术规范
HJ/T 193-2019环境空气质量自动监测技术规 范；
执行标准：GB 3095-2019环境空气质量标准； 对环境空气自动监测系统中心站（中心计算
机室）、子站的站房、设备（具体要求）、 供电、温度、湿度、软件、数据格式都有 明确要求；还包括日常的自检、验收的操 作规程等。
TH-2019氮氧化物分析仪
度衰减，在一定条件下，衰减的大小仅与 吸收物的质量有关，所以能直接测量大气 颗粒物的质量浓度。
本仪器是将强度恒定的β射线源在颗粒物 采集前、后两次穿过清洁滤纸和采集有颗 粒物的滤纸，根据两次β射线被吸收的变化 量来求得收集在滤纸上的颗粒物的质量。
2、其它： 收集方式：过滤法，卷盘式玻璃纤维滤带。
采样品斑点面积：1cm2 采样流量：16.7L/min(±0.5) β射线源：C14,半衰期5730年。 ●前两代仪器与第三代仪器相比，气路的改
NO2
1、来源：
主要来自于燃料的燃烧、城市汽车尾气，工业生产过程也可 产生一些二氧化氮，此外,闪电也可以产生NO2。
2、危害：
是形成光化学烟雾的主要因素之一；氮氧化合物进入肺泡后， 能形成亚硝酸和硝酸，对肺组织产生剧烈的刺激作用，增 加肺毛细管的通透性，引起支气管炎、肺炎、肺气肿等疾 病。亚硝酸盐则与血红蛋白结合，形成高铁血红蛋白，引 起组织缺氧。
进。
●第四套自动站PM10仪器分析方法不同，采 用的是微量振荡天平法。
TH-2009大气自动监测气象仪
采用美国进口的各种气象传感器、数据 采集器及单片机组成。
按大气自动监测规范，分别对5个气象 参数进行采集：温度、湿度、大气压、风 向、风速。电脑计算标况体积时要用到部 分参数。
TH-2019零气发生器
TH-2019仪器标定动态气体发生器
1、工作原理： 采用精密的质量流量控制，来控制钢瓶中的
标准气与零气发生器输出的零气的混合比，得到 精确的混合气体浓度。 2、简介： 准气、仪零器气分，别由有33个个流进量气电口磁：阀SO和2标1个准多气路、电N磁O标阀 控准制气气、N路O开标关准。气通的过浓对度仪，器输操出作浓，度设以置及好流S量O2等标参 数，自动计算、控制输出气体的浓度、流量、时 间等。
3、防治：
一是机动车，重点在提高装车门槛，加强油品质量；二是火 电、工业锅炉，进一步加强排放标准，促进低氮燃烧的推 广。
TSP与PM10
TSP：TSP是总悬浮颗粒物的简称。是指能悬浮在空气中，粒 径≤100微米的颗粒物。是大气质量评价中的一个通用的重 要污染指标。
1、工作原理（化学发光法）：
臭氧(O3)和NO气体反应时，生成的NO2大约有 10%处于激发态，在回落到基态过程中，发出波长 600nm-3000nm的光线，其中1100nm波长的光线能 量最大。而光的能量与参加反应的NO浓度成正比。 用光电倍增管将发出的化学荧光转为电信号，就可以 推算出NO的浓度。
样气进入仪器是由
电磁阀控制，经过滤器、 碳氢涤除器进入荧光反 应室。
单谱线与SO2分子作 用，发射荧光，聚焦到 光电倍增管上，转换为
电 3、信其号它被测：量。
量程：0~0.5ppm；最低检测限：0.001ppm；
TH-β25B大气颗粒物自动监测仪
1、工作原理（β射线法）: β射线穿透物质后，部分被吸收，导致强
量SO2分子进行分析检测。 SO2分子在 200~400nm紫外波段有强烈的吸收，经这 些波长激发后产生荧光发射（发射的波长 范围在300~400nm），发射的荧光强度与 SO2分子浓度成正比。因此通过检测荧光强 度就可以获得SO2的浓度值。
2、仪器简介：
紫外干涉滤光片分 离出锌灯213.8nm的单 谱线，通过石英透镜均 直进入荧光反应室。
环境空气质量自动监测
仪器简介
我站所使用的环境空气质量自动监测仪 是武汉天虹仪器厂生产的《TH-2000型环境 空气质量自动监测系统》。主要部件包括TH2019氮氧化物分析仪、 TH-2019二氧化硫分 析仪、 TH-β25B大气颗粒物自动监测仪、 TH-2009大气气象自动监测仪、 TH-2019零 气发生器、 TH-2019动态校准仪各一台，还 包括气象杆、气象传感器、PM10切割器、采 样管、电脑、避雷针。。。。。。
2、 NO2的测量：
NO2的测量是先将样气送入温度高达315℃的钼 炉转换器中，把NO2转化为NO，再和样气中原有的 NO一起进入光学平台的反应室与臭氧反应，此时测 得的是氮氧化物（NO2+NO）的浓度。通过CPU微 处理器控制电磁阀周期性切换气路，使未经钼炉转换 器的样气直接进入光学平台的反应室，测得NO浓度。 氮氧化物浓度减炉转换器、光电倍增 管、反应室，还有过滤装置、滤光片、电磁阀等；量 程：0~0.5ppm；最低检测限：0.001ppm；
其它NO2和SO2自动监测仪器：差分吸收光谱 分析法
TH-2019二氧化硫分析仪
1、工作原理（紫外荧光法）： 分析仪采用荧光光谱学原理对大气中微
