电子元器件TL431简介

tl431中文资料_tl431功能引脚图解
TL431是一个具有良好的热稳定性能的三端可调精密电压基准IC，它的外形很像晶体管，但是，和晶体管完全是两码事，准确的说，三端取样集成电路不是晶体管，而是个IC。

因为可靠等优点，所以广泛应用在各种电源电路中，比如说可调稳压电源，开关电源等等。

它的封装形式：TO - 92、SOT - 89、SOT - 23
TL431外形与内部结构如图所示：
三个引脚分别为阴极（K），阳极（A）和取样（R，有时也用G表示）。

从图可以看出，R端接在内部比较放大器
的同相输入端。

当R端电压升高时，比较放大器的输出端电压也上升，即内部晶体管基极电压上升，导致其集电极电压下降，即k端电压下降。

这个是TL43的基本应用电路图，大家有兴趣可以自行分析了解：
以下是三端取样集成电路TL431的测量数据：1，档位调在KΩ，红表笔接A（阳极），黑表笔接R（取样）：阻值为无穷大。

黑表笔接K（阴极）：阻值为16KΩ。

2，档位调在KΩ，黑表笔接A（阳极），红表笔接R （取样）：阻值为3.5KΩ。

红表笔接K（阴极），：阻值为22KΩ。

3，黑表笔接R，红表笔接K，阻值无穷大。

黑表笔接K，红表笔接R，阻值为5KΩ
代换：可以用CJ431、KlA431等器件替，ML431，YL431，ZTL431都可以。

TL431中文资料简介TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。

）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff 曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。

tl431中文资料
TL431是一种精确的可调节精密稳压器，它能提供从0到
36V之间的稳定电压，输出电流能够达到100mA。

该器件在大多数线性稳压器的设计中被广泛应用。

TL431采用了BJT（双极型）输出级以及内部参考电压源，它能通过调节两个外部电阻来得到所需的输出电压。

此外，它还具有内部过压保护器，能够帮助保护负载免受电源峰
值和瞬态电压的影响。

TL431还具有内部低压零点偏移电路，以及低温漂移特性，这意味着在不同环境下，输出电压的稳定性和精度都能得
到良好的保证。

此外，TL431还具有短路保护特性，当输出端短路或负载
故障时，它能自动关断输出电流，保护负载和电源。

在实际应用中，TL431可用于各种电源系统和稳压电路的设计。

例如，它可用于调节电压转换器、电源管理电路、电动机控制、电池充电器等领域。

总的来说，TL431是一款功能齐全、性能稳定的可调节稳压器，它在电源系统和稳压电路设计中能够提供精确的稳定电压输出。

TL431的原理及应用研究1. TL431的介绍TL431是一种可调参考电压源，也称为精密可调稳压源或者基准电源。

它是通用电压比较器的一个经典器件，由Texas Instruments开发并广泛应用于电子设备中。

TL431的特点包括高精度、低温漂移以及宽工作电压范围。

2. TL431的工作原理TL431是一个三端稳压器，具有使能引脚（Anode）、参考电压引脚（Cathode）和负载引脚（Cathode）。

它基于齐纳二极管（Zener diode）原理来实现参考电压的稳定输出。

简单来说，TL431通过比较参考电压与稳定电压之间的差异，通过反馈回路调整输出电流，以使输出电压达到所需的参考电压。

3. TL431的应用3.1 电源稳压控制TL431可以应用于各种电源稳压控制回路中。

通过与其他器件（如晶体管）结合使用，可以实现各种稳压电路设计。

3.2 参考电压源由于TL431具有高精度和低温漂移特性，它常被用作基准电压源。

在许多应用中，需要一个稳定而精确的参考电压供应。

3.3 比较器由于TL431具有比较功能，它可以在比较器电路中使用。

当输入电压与参考电压之间的差异超过一定阈值时，TL431将改变输出状态。

3.4 调光应用TL431还可以用于调光应用中，比如LED照明。

通过调节输入电压，可以控制LED的亮度。

4. TL431的特点和优势•高精度：TL431的输出精度可达0.5%•低温漂移：在一定温度范围内，TL431的输出电压不受温度变化的影响•宽工作电压范围：TL431的工作电压范围通常为2.5V至36V5. TL431的应用案例5.1 电源稳压控制其中一个常见的应用案例是电源稳压控制。

TL431可以与晶体管和其他元件组合在一起，构成稳压电路。

通过调整参考电压，可以实现稳定输出电压，以确保电子设备的正常运行。

5.2 温度控制另一个应用案例是温度控制。

在温度控制系统中，TL431可以用来检测温度，并通过反馈回路控制加热或冷却设备。

精密三端基准电压源TL431简介
TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等。

特点：
•可编程输出电压为36V
•电压参考误差：±0.4％，典型值@25℃（TL431B）
•低动态输出阻抗，典型0.22Ω
•负载电流能力1.0mA to 100mA
•等效全范围温度系数50 ppm/℃典型
• 温度补偿操作全额定工作温度范围
•低输出噪声电压
管脚排列：。

tl431基准电流（原创版）目录1.TL431 基准电压源的介绍2.TL431 的工作原理3.TL431 基准电流的计算方法4.TL431 基准电流的应用实例5.TL431 基准电流的优缺点正文一、TL431 基准电压源的介绍TL431 是一种可调式基准电压源，由德州仪器公司（Texas Instruments）于 1973 年推出。

它是一种三端线性稳压器，具有内置短路保护功能，可提供稳定可靠的基准电压。

TL431 基准电压源广泛应用于各种模拟和数字电路设计，如电源管理、放大器、比较器等。

二、TL431 的工作原理TL431 的工作原理基于恒流源（current source）和电压调整（voltage adjustment）两个方面。

首先，通过内部的恒流源，TL431 可以提供一个固定的基准电流（例如 1.2mA）。

其次，通过调整外部电阻，可以改变反馈电阻的分压，从而改变输出电压。

三、TL431 基准电流的计算方法TL431 基准电流的计算公式为：Iref = (Vref * (R1 + R2)) / (R1 + R2 + R3)，其中 Iref 表示基准电流，Vref 表示基准电压，R1、R2 和 R3 分别表示三个外部电阻的阻值。

通过调整 R1、R2 和 R3 的阻值，可以实现对基准电流的调节。

四、TL431 基准电流的应用实例TL431 基准电流在实际电路应用中非常广泛，以下是一个简单的应用实例：假设需要提供一个 1.2V 的基准电压，可以选择 TL431 基准电压源，并根据计算公式确定电阻阻值。

假设 R1、R2 和 R3 的阻值分别为 1kΩ、1kΩ和 2kΩ，则可以得到基准电流 Iref = (1.2V * (1kΩ + 1kΩ)) / (1k Ω + 1kΩ + 2kΩ) = 1.2mA。

五、TL431 基准电流的优缺点TL431 基准电流具有以下优点：1.输出电压稳定，漂移小；2.可调范围宽，可根据需要调整基准电流；3.输入电压范围宽，适应不同应用场景；4.封装形式多样，易于使用。

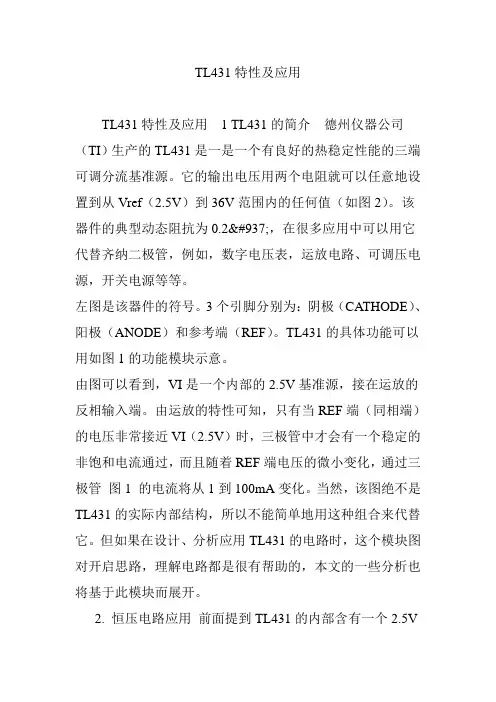

TL431特性及应用TL431特性及应用 1 TL431的简介德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

左图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用如图1的功能模块示意。

由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。

2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对V o的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致V o下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时V o=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，V o=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

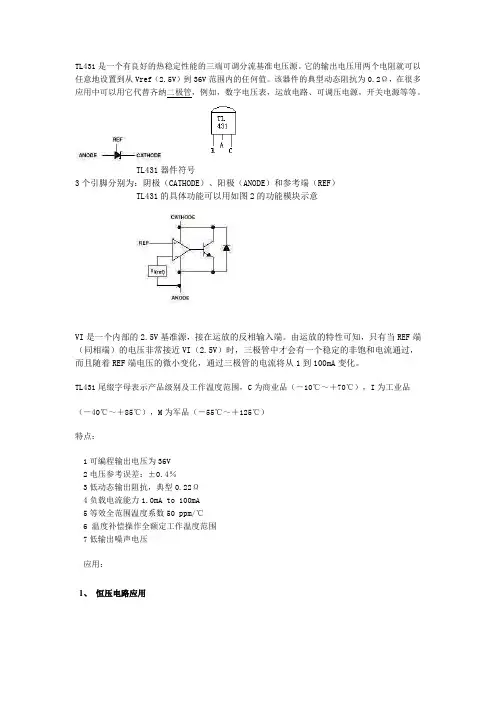

TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

TL431器件符号3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）TL431的具体功能可以用如图2的功能模块示意VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到100mA变化。

TL431尾缀字母表示产品级别及工作温度范围，C为商业品（－10℃～＋70℃），I为工业品（－40℃～＋85℃），M为军品（－55℃～＋125℃）特点：1可编程输出电压为36V2电压参考误差：±0.4％3低动态输出阻抗，典型0.22Ω4负载电流能力1.0mA to 100mA5等效全范围温度系数50 ppm/℃6 温度补偿操作全额定工作温度范围7低输出噪声电压应用：1、恒压电路应用TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

TL431的原理及应用1. TL431概述TL431是一种经典的程序控制电压参考源，也称为可调调整电压稳压器。

它是由德州仪器（Texas Instruments）公司推出的，被广泛应用于各种电子设备中。

2. TL431的工作原理TL431是一种三端可调稳压器，其内部有一个参考电压源、比较放大器和输出驱动器。

TL431的输出电压可以根据参考电压和输入电压进行调节。

TL431的基本工作原理如下： - 当输入电压高于参考电压时，TL431的输出电压将增大，从而降低输入电压。

- 当输入电压低于参考电压时，TL431的输出电压将减小，从而增加输入电压。

3. TL431的应用3.1 电源稳压器TL431常用于电源稳压器中，通过控制输出电压稳定在设定值附近，保证电子设备正常工作。

3.2 锂电池充电器TL431可以作为锂电池充电器中的电流调节器。

通过对TL431的输出电压进行调节，可以控制电流大小，从而实现锂电池的充电。

3.3 温度测量与控制TL431可以与传感器和温度控制电路结合使用，实现对温度的测量和控制。

当温度超过设定值时，TL431会输出相关信号，触发相应的保护措施。

3.4 电流控制TL431还可以用作电流控制器，通过调节输出电压来控制电流大小。

这在一些需要精确控制电流的电路中非常有用。

3.5 电压比较器由于TL431具有比较器功能，也可以用作电压比较器。

通过对比不同的输入电压，可以实现电压的自动切换和控制。

4. TL431的优势•稳定性好：TL431的输出电压可以非常稳定地调整在设定值附近。

•灵活性高：TL431可以应用于各种不同的电子设备中，并且具有多种不同的应用方式。

•可靠性强：TL431具有较高的抗干扰性和可靠性，在各种环境下都能正常工作。

5. 总结TL431作为一种经典的程序控制电压参考源，具有广泛的应用领域。

它的工作原理简单，应用灵活，可以用于电源稳压器、电流控制器、电压比较器等电子电路中。

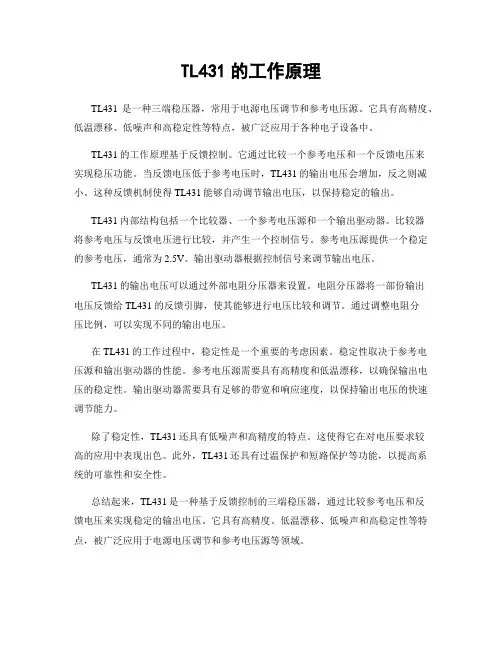

TL431的工作原理TL431是一种三端稳压器，常用于电源电压调节和参考电压源。

它具有高精度、低温漂移、低噪声和高稳定性等特点，被广泛应用于各种电子设备中。

TL431的工作原理基于反馈控制。

它通过比较一个参考电压和一个反馈电压来实现稳压功能。

当反馈电压低于参考电压时，TL431的输出电压会增加，反之则减小。

这种反馈机制使得TL431能够自动调节输出电压，以保持稳定的输出。

TL431内部结构包括一个比较器、一个参考电压源和一个输出驱动器。

比较器将参考电压与反馈电压进行比较，并产生一个控制信号。

参考电压源提供一个稳定的参考电压，通常为2.5V。

输出驱动器根据控制信号来调节输出电压。

TL431的输出电压可以通过外部电阻分压器来设置。

电阻分压器将一部份输出电压反馈给TL431的反馈引脚，使其能够进行电压比较和调节。

通过调整电阻分压比例，可以实现不同的输出电压。

在TL431的工作过程中，稳定性是一个重要的考虑因素。

稳定性取决于参考电压源和输出驱动器的性能。

参考电压源需要具有高精度和低温漂移，以确保输出电压的稳定性。

输出驱动器需要具有足够的带宽和响应速度，以保持输出电压的快速调节能力。

除了稳定性，TL431还具有低噪声和高精度的特点。

这使得它在对电压要求较高的应用中表现出色。

此外，TL431还具有过温保护和短路保护等功能，以提高系统的可靠性和安全性。

总结起来，TL431是一种基于反馈控制的三端稳压器，通过比较参考电压和反馈电压来实现稳定的输出电压。

它具有高精度、低温漂移、低噪声和高稳定性等特点，被广泛应用于电源电压调节和参考电压源等领域。

TL431可控精密稳压源TL431是可控精密稳压源。

它的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。

英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE, 2.495 V, BCY3目录1封装2主要参数和特性3替换型号4内部结构1封装TL431的贴片封装排列SOT-23TL431 SOT-23封装根据型号后缀的不同（前缀一样，都是TL431）引脚有三种排列，如图所示。

TL431是一种并联稳压集成电路。

因其性能好、价格低，因此广泛应用在各种电源电路中。

其封装形式与塑封三极管9013等相同，如图a所示。

同类产品还有图b所示的双直插外形的。

2主要参数和特性三端可调分流基准源TL431应用电路可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)温度补偿操作全额定工作温度范围负载电流1.0--100毫安。

全温度范围内温度特性平坦，典型值为50 ppm/℃，最大输入电压为37V最大工作电流150mA内基准电压为2.5V3替换型号ZTL431AH6TAZTL431ASE5TAZTL431BH6TAZTL431BZTAZTL431BCSTZZTL431BE5TAUTCTL431LZTL431BFFTA应用领域:：电平值转换4内部结构图cTL431的具体功能可以用图c的功能模块示意。

由图可以看到，VI是一个内部的2.5V的基准源，接在运放的反向输入端。

由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1的电流将从1到100mA 变化。

当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。

TL431的工作原理TL431是一种广泛应用于电子电路中的三端稳压器件，它具有精密的参考电压和高稳定性。

TL431可以用于电源电压稳定、电流限制、电流检测等多种应用场合。

本文将详细介绍TL431的工作原理及其应用。

一、TL431的基本结构和引脚功能TL431是一种三端稳压器件，其基本结构如下图所示：（图）TL431的引脚功能如下：1. REF（参考电压引脚）：该引脚是TL431的参考电压输出引脚，其输出电压为2.5V。

2. Anode（阳极引脚）：该引脚是TL431的阳极引脚，用于接入稳压器的输入电压。

3. Cathode（阴极引脚）：该引脚是TL431的阴极引脚，用于接入稳压器的输出电压。

二、TL431的工作原理TL431的工作原理基于它的内部比较器和反馈网络。

其基本原理如下：1. 内部比较器：TL431内部有一个比较器，用于比较参考电压（REF引脚）和阴极电压（Cathode引脚）之间的差值。

2. 反馈网络：TL431的阴极引脚通过一个反馈网络与参考电压引脚相连，该反馈网络可以根据需要选择电阻和电容组成。

当输入电压施加在TL431的阳极引脚上时，阴极引脚的电压会随之变化。

当阴极电压高于参考电压时，内部比较器会输出一个低电平信号，使得阴极电压下降。

相反，当阴极电压低于参考电压时，内部比较器会输出一个高电平信号，使得阴极电压上升。

通过调整反馈网络中的电阻和电容，可以控制TL431的输出电压。

当需要稳定的输出电压时，可以将反馈网络连接到负载电路中，以实现负载电压的稳定。

三、TL431的应用1. 电源电压稳定：将TL431作为电源电压稳定器使用时，可以通过调整反馈网络中的电阻和电容，实现所需的输出电压稳定。

2. 电流限制：将TL431与晶体管等组合使用，可以实现对电流的限制和保护，防止电流过大损坏电路。

3. 电流检测：通过测量TL431的阴极电流，可以实现对电路中电流的检测和监控。

TL431具有精密的参考电压和高稳定性，广泛应用于各种电子电路中。

TL431的工作原理TL431是一种广泛应用于电子电路中的可编程精密电压参考源。

它具有稳定的输出电压，并且能够在广泛的温度范围内提供精确的电压参考。

TL431的工作原理基于反馈控制和比较器的原理。

TL431是一个三端可编程电压参考源，具有开关特性。

它的三个引脚分别是：Anode（阳极）、Cathode（阴极）和Reference（参考）。

Anode引脚是输入引脚，Cathode引脚是输出引脚，而Reference引脚用于设定参考电压。

当TL431处于工作状态时，它的Anode引脚连接到输入电压，Cathode引脚连接到负载，而Reference引脚连接到一个电阻分压器电路。

电阻分压器电路的作用是将参考电压设定在所需的值。

TL431内部具有一个比较器和一个可调电流源。

比较器用于比较Anode引脚和Reference引脚之间的电压差，当电压差达到一定阈值时，比较器会产生一个控制信号。

可调电流源则根据这个控制信号调整输出电流，以使Cathode引脚上的电压保持稳定。

当输入电压增加时，Anode引脚上的电压也会增加，这样就会导致Anode引脚和Reference引脚之间的电压差增加。

比较器会感知到这个电压差的变化，并产生一个控制信号。

可调电流源会根据这个控制信号调整输出电流，以使Cathode引脚上的电压保持不变。

同样地，当输入电压减小时，Anode引脚上的电压也会减小，导致Anode引脚和Reference引脚之间的电压差减小。

比较器会感知到这个电压差的变化，并再次产生一个控制信号。

可调电流源会根据这个控制信号调整输出电流，以使Cathode引脚上的电压保持不变。

通过这种反馈控制机制，TL431能够提供稳定的输出电压。

通过调整电阻分压器电路中的电阻值，可以设定TL431的参考电压。

这使得TL431成为一个非常灵活和可编程的电压参考源。

TL431还具有过温保护功能。

当温度超过一定阈值时，TL431会自动关闭输出，以保护电路免受损坏。

tl431稳压原理TL431稳压原理引言：稳压电路是电子电路中常见的一种电源电路，它能够将不稳定的输入电压转换为稳定的输出电压。

在众多的稳压电路中，TL431是一种常用的稳压器件。

本文将对TL431稳压原理进行详细介绍。

一、TL431简介TL431是一种三端可编程精密稳压器，具有高精度、低静态功耗、高输出电流能力等特点。

它是一种集成电路，内部包含参考电压源、比较器、输出驱动器等功能模块。

二、TL431工作原理1. 参考电压源TL431内部集成了一个参考电压源，该电压源提供一个固定的参考电压，一般为2.5V。

这个参考电压是稳定的，不会受到输入电压的变化而改变。

2. 比较器TL431内部还包含了一个比较器，用于比较输入电压与参考电压的大小关系。

当输入电压高于参考电压时，比较器输出高电平；当输入电压低于参考电压时，比较器输出低电平。

3. 输出驱动器TL431输出端接有一个输出驱动器，用于根据比较器输出的电平控制输出电压。

当比较器输出低电平时，输出驱动器会将输出电压拉低；当比较器输出高电平时，输出驱动器会将输出电压拉高。

4. 反馈回路在稳压电路中，为了保证输出电压的稳定，往往需要设置一个反馈回路。

在TL431稳压电路中，反馈回路的作用是将输出电压与参考电压进行比较，并通过调节输入电压来实现输出电压的稳定。

三、TL431稳压电路设计1. 参考电压选择在进行TL431稳压电路设计时，首先需要选择合适的参考电压。

一般情况下，参考电压选择为2.5V，因为TL431内部的参考电压就是2.5V。

如果需要其他输出电压，可以通过外部电阻分压的方式将输入电压调整为2.5V。

2. 反馈电阻计算反馈电阻的选择对于稳压电路的性能有很大影响。

反馈电阻的大小决定了输出电压与参考电压的比例关系。

根据公式Vout = Vref * (1 + R1/R2)，可以计算出反馈电阻的取值范围。

3. 输入电容和输出电容选择为了提高稳压电路的抗干扰能力和动态响应速度，一般会在输入端和输出端加入合适的电容。

tl431原理
TL431是一种可调节稳压器件，用于在电子电路中提供稳定的参考电压。

它基于反馈原理工作，具有高精度和低温漂移的特点。

TL431由一个可调节的温度补偿稳定器和一个可调式电流源组成。

它的参考电压（Vref）可以通过对电流源的控制来调整。

当参考电压与输入电压进行比较时，反馈电阻网络会通过控制电流源来实现输出电压的调节。

具体来说，当输入电压超过参考电压时，TL431会产生高电平输出，这会将高电平传递到负载并使其电压下降，进而实现稳压作用。

而当输入电压低于参考电压时，TL431会产生低电平输出，将低电平传递到负载，使其电压增加，进而实现稳压。

在稳压的过程中，TL431可以根据需要自动调整参考电压，从而实现精确的稳定输出。

这使得TL431在许多应用中都能找
到广泛的用途，如电源管理、电池充电器、稳压器等。

TL431具有较强的抗干扰能力和快速的响应速度，有效地保护了后级电路的稳定性和可靠性。

它不仅具有广泛的工作温度范围和电压范围，还可以实现低能耗和小体积的设计。

总而言之，TL431是一种基于反馈原理工作的可调节稳压器件，通过调整参考电压来实现精确的稳定输出。

其高精度、低温漂移和快速响应的特点使其成为电子电路中常用的稳压器件。

tl431稳压芯片的参考电压摘要：1.TL431 稳压芯片概述2.TL431 的参考电压输出原理3.TL431 的参考电压应用4.TL431 的参考电压稳定性5.总结正文：【1.TL431 稳压芯片概述】TL431 是一款由德州仪器（TI）公司生产的三端线性稳压器，具有出色的稳定性和广泛的应用。

TL431 的输入电压范围为2.5V 至36V，输出电压可以为2.5V、3.3V、5V、7.5V、10V、12V、15V 等，具有较高的输出电压精度和低噪声特性。

【2.TL431 的参考电压输出原理】TL431 的参考电压输出原理是基于其内部的电压基准源。

该基准源通过将内部的一个晶体管的基极电压与另一个晶体管的发射极电压进行比较，从而产生一个稳定的输出电压。

TL431 的输出电压可以通过连接外部的分压电阻进行调整，以满足不同应用场景的需求。

【3.TL431 的参考电压应用】TL431 的参考电压广泛应用于各种电子设备中，如电源管理、通信设备、仪器仪表、计算机及周边设备等。

TL431 的参考电压可以为其他电路提供稳定的电源，确保电路的正常工作和性能。

【4.TL431 的参考电压稳定性】TL431 的参考电压具有较高的稳定性，主要表现在以下几个方面：1.温度稳定性：TL431 的参考电压随温度的变化而变化，但变化范围较小，对于一般应用可以满足要求。

2.负载稳定性：TL431 的参考电压在负载电流变化时，输出电压的变化范围较小，具有较好的负载稳定性。

3.电源电压稳定性：TL431 的参考电压在输入电压变化时，输出电压的变化范围较小，具有较好的电源电压稳定性。

【5.总结】TL431 稳压芯片的参考电压具有较高的稳定性和广泛的应用，可以为各种电子设备提供稳定的电源。

TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise n oted.)电气特性（25℃ ，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）图6 测试电路VKA = Vref 图7 测试电路VKA > Vref 图8 测试电路for Ioff曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。
