垂直顶升施工步骤

超高钢管混凝土柱混凝土一次泵送顶升施工工法工艺原理钢管柱是分段吊装，并通过内衬加劲连接管件进行有效连接，吊装完成后，纵向水平垂直支撑安装到位后方可进行钢管柱内混凝土浇筑。

在钢管柱的下部管壁上开一个比输送管略大3mm的注入口，用高压输送泵管将混凝土输送泵的出口与注入口相连，采用类似超高钢管柱混凝土的顶升法，不同的是在顶升混凝土前增加泵送顶升水或水泥砂浆两选一项步骤，以启到润滑钢管内壁，较大程度的减小混凝土与钢管柱及法兰盘的摩擦阻力的作用。

上述步骤后混凝土靠泵压通过输送管被连续注入钢管柱内，依靠顶升原理，碎由钢管柱内下端直至管内上端注满混凝土。

钢管柱顶部设置溢流排气孔，以减少泵送压力。

在钢管柱下部接口连接管上，采用设置止流阀的方法，防止混凝土倒流。

操作要点1.钢柱轴线、标高校核：将标高控制线打在钢柱上，使开孔的位置处于室内地面标高往上80公分。

2、钢柱开孔、焊接短管及稳定支架：钢管柱与混凝土泵管的连接。

进料管的下端依次通过止流阀和混凝土泵输送高压胶管与泵管连接。

进料管与钢管柱呈45。

，出料管头的出口面呈水平状态，以减少混凝土进入钢管柱后直接喷射到柱内壁，增大混凝土向上的顶升力。

为防止施工时进料口处震动剧烈，将进料管与钢管柱之间的焊缝撕裂，在进料管周围均匀的加焊6片加强筋板。

混凝土泵输送高压胶管上端设有止流阀，进料管和泵管之间加装混凝土泵输送高压胶管，能够对进入钢管柱的混凝土进行缓冲，起到减振的作用。

泵管的下面设置稳定支架的结构，减小了整个装置因进料引起的震动。

钢管柱与混凝土输送管的连接3、止流阀的制作：为防止在拆除输送管时混凝土回流，需在泵管上设置一个止流装置，一种用于混凝土顶升浇筑的止流阀，包括分别与泵管连接的前、后接头，前接头的后端设有前法兰，后接头的前端设有后法兰，在前、后法兰之间设有活动闸板，活动闸板的上下端设有与其垂直的上、下限位板，活动闸板的下部设有导通孔，在活动闸板两侧均设有挡板，挡板、前后法兰通过螺栓连接。

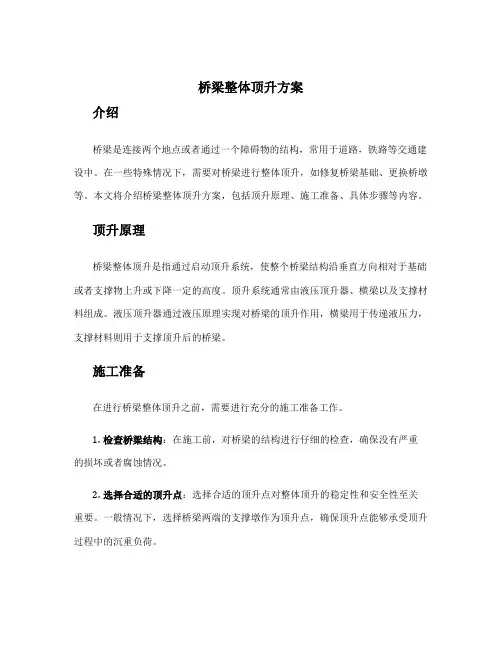

桥梁整体顶升方案介绍桥梁是连接两个地点或者通过一个障碍物的结构，常用于道路，铁路等交通建设中。

在一些特殊情况下，需要对桥梁进行整体顶升，如修复桥梁基础、更换桥墩等。

本文将介绍桥梁整体顶升方案，包括顶升原理、施工准备、具体步骤等内容。

顶升原理桥梁整体顶升是指通过启动顶升系统，使整个桥梁结构沿垂直方向相对于基础或者支撑物上升或下降一定的高度。

顶升系统通常由液压顶升器、横梁以及支撑材料组成。

液压顶升器通过液压原理实现对桥梁的顶升作用，横梁用于传递液压力，支撑材料则用于支撑顶升后的桥梁。

施工准备在进行桥梁整体顶升之前，需要进行充分的施工准备工作。

1.检查桥梁结构：在施工前，对桥梁的结构进行仔细的检查，确保没有严重的损坏或者腐蚀情况。

2.选择合适的顶升点：选择合适的顶升点对整体顶升的稳定性和安全性至关重要。

一般情况下，选择桥梁两端的支撑墩作为顶升点，确保顶升点能够承受顶升过程中的沉重负荷。

3.准备顶升设备：根据桥梁的具体情况选择合适的液压顶升器、横梁以及支撑材料，并进行充分的检查和测试，确保设备的正常工作。

4.制定施工方案：根据桥梁整体顶升的具体要求和顶升设备的性能，制定详细的施工方案，包括顶升步骤、顶升力的调整、顶升过程的监控等。

具体步骤下面是桥梁整体顶升的具体步骤：1.安装顶升器：将液压顶升器固定在桥梁的顶升点上，并确保安装牢固。

2.连接横梁：在液压顶升器的上端连接横梁，横梁要与液压顶升器紧密连接，以确保液压力能够传递到整个桥梁结构上。

3.调整顶升力：根据实际情况，调整液压顶升器的顶升力大小，使其适应桥梁的重量和结构。

4.开始顶升：通过液压系统启动液压顶升器，逐步提升横梁、桥梁结构。

在整个顶升过程中，需要实时监测顶升力的变化，并及时进行调整，以确保顶升的稳定性和安全性。

5.顶升完成：当桥梁达到所需的高度后，停止液压顶升器的工作，等待一段时间，确保整个顶升系统稳定。

6.固定支撑：在顶升完成后，使用支撑材料对桥梁进行支撑，增加桥梁的稳定性。

水底隧道取(排)水口垂直顶升工法(YJGF19-92)上海市隧道工程公司上海市隧道工程公司自1974年创造垂直顶升法建造水底取(排)水口工艺以来，经过18条隧道107座立管的顶升施工实践，使之日臻完善。

形成了一套安全、快速、经济而又不受水上风浪潮汐影响的取(排)自1989年至1991年先后获上海市政工程局科技进步一等奖、上海市科技进步一等奖和国家科技进步二等奖。

还曾获美国土木工程师协会颁发的格瑞芬德施工奖。

一、工法特点以往国内外在软土地区建造伸出江河或湖海的大型取(排)水管道的取(排)水口时，常用用垂直顶升法建造取(排)水口工程是在已建隧道内部，由隧道顶上预定部位，分节向上顶出矩形或圆形管节组成的立管，穿破土层，而后在水下揭去立管顶盖形成取(排)水口，这种施工方法避免了大量水上作业的困难，而能使取(排)水立管“全天候”施工，从而降低了工程费用，并缩短了工期。

顶升施工示意图如图1。

1-帽盖；2-格栅之一；3-输送管节；4-顶升支架；5-隧道施工机头二、适用范围由于顶升立管的施工，在隧道内进行而可以不受外界影响，无论水面有否船只航行，有三、工艺原理在已成隧道内部将预制管节连接在隧道顶部特定部位，该特定部位的隧道衬砌构件即为管节的帽盖，在管节就位并做好顶升准备后将帽盖与管节以螺栓牢固连接，拆去顶盖与隧道衬砌的连接螺栓而后依靠千斤顶的顶力，把管节向上顶出。

在逐节向上顶出的过程中，做好各管节的连接并使之垂直地顶入土层，伸至水中。

待工程全部完工，可在投入使用之前，再在水中揭盖，换上所要求的进出口，形成取(排)水通道，另外进水口在施工及使用阶段需在一定范围水域的边界上设禁止船只抛锚的标志。

四、工艺流程1.(1)顶升工作支架就位，支架上布置有4~6只50~100t液压千斤顶，该支架可将顶升反(2)2.(1)(2)(3)做好管(4)3.(1)当一个立管的最后一节顶升结束后便将支架移到另一个立管部位，进行另一个立管(2)一般在海底的进出口部位尚须抛填大石块，防止立管周围的土体被水流冲刷，这项(3)用垂直顶升法施工过程中，一般要注意(1)由于是在江海底下施工，所以特别要注意防止漏泥漏水，因此顶盖与管节的接缝，(2)(3)对顶升孔位的管片(即管节“顶盖”)在隧道施工时就应正确拼装就位。

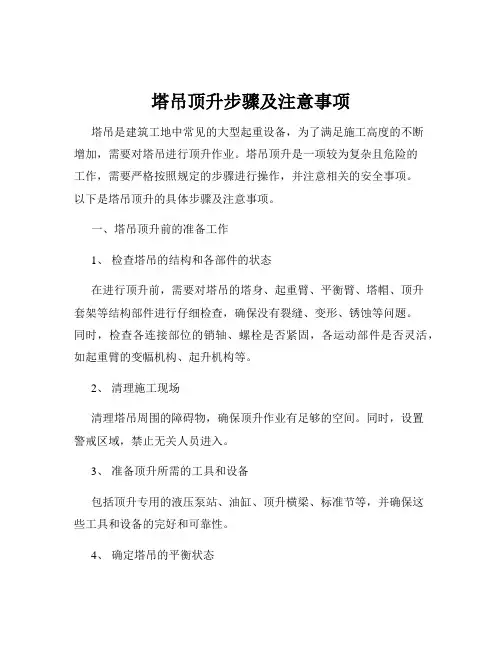

塔吊顶升步骤及注意事项塔吊是建筑工地中常见的大型起重设备，为了满足施工高度的不断增加，需要对塔吊进行顶升作业。

塔吊顶升是一项较为复杂且危险的工作，需要严格按照规定的步骤进行操作，并注意相关的安全事项。

以下是塔吊顶升的具体步骤及注意事项。

一、塔吊顶升前的准备工作1、检查塔吊的结构和各部件的状态在进行顶升前，需要对塔吊的塔身、起重臂、平衡臂、塔帽、顶升套架等结构部件进行仔细检查，确保没有裂缝、变形、锈蚀等问题。

同时，检查各连接部位的销轴、螺栓是否紧固，各运动部件是否灵活，如起重臂的变幅机构、起升机构等。

2、清理施工现场清理塔吊周围的障碍物，确保顶升作业有足够的空间。

同时，设置警戒区域，禁止无关人员进入。

3、准备顶升所需的工具和设备包括顶升专用的液压泵站、油缸、顶升横梁、标准节等，并确保这些工具和设备的完好和可靠性。

4、确定塔吊的平衡状态通过吊起一定重量的重物，调整起重臂的角度，使塔吊达到平衡状态。

在顶升过程中，塔吊的平衡状态至关重要，否则可能会导致塔身倾斜甚至倒塌。

二、塔吊顶升的具体步骤1、吊起一个标准节将起重臂旋转至标准节的引入方向，使用吊钩吊起一个标准节，放在引进平台上。

2、拆除塔身与下支座的连接螺栓使用扳手等工具，拆除塔身与下支座之间的连接螺栓，但要保留其中的对角两个螺栓，以防止塔身突然下滑。

3、启动顶升液压系统操作液压泵站，使顶升油缸伸出，将顶升横梁两端的销轴插入塔身的顶升踏步孔内。

4、顶升塔身继续操作液压泵站，使顶升油缸缓慢顶升，将塔身顶起一定高度，直到能够引入一个标准节的空间。

5、引入标准节将放在引进平台上的标准节推至塔身正上方，对准塔身的连接孔，然后缓慢缩回顶升油缸，使标准节与塔身连接牢固。

6、紧固连接螺栓使用扳手将新引入的标准节与塔身之间的连接螺栓紧固，确保连接可靠。

7、重复上述步骤按照上述步骤，依次顶升并引入标准节，直到达到所需的高度。

8、安装附着装置当塔吊达到一定高度时，需要安装附着装置，将塔身与建筑物或其他固定结构连接起来，以增加塔吊的稳定性。
