三相电能表及互感器安装施工方案

电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。

2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。

3. YN,yn接线方式：多用于大电流接地系统。

4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。

但此接线方式在10KV 及以下的系统中不采用。

此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。

当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。

同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。

以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。

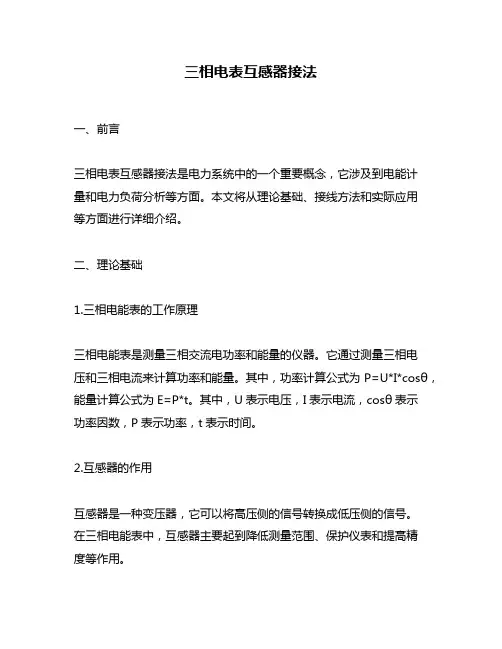

三相电表互感器接法一、前言三相电表互感器接法是电力系统中的一个重要概念，它涉及到电能计量和电力负荷分析等方面。

本文将从理论基础、接线方法和实际应用等方面进行详细介绍。

二、理论基础1.三相电能表的工作原理三相电能表是测量三相交流电功率和能量的仪器。

它通过测量三相电压和三相电流来计算功率和能量。

其中，功率计算公式为P=U*I*cosθ，能量计算公式为E=P*t。

其中，U表示电压，I表示电流，cosθ表示功率因数，P表示功率，t表示时间。

2.互感器的作用互感器是一种变压器，它可以将高压侧的信号转换成低压侧的信号。

在三相电能表中，互感器主要起到降低测量范围、保护仪表和提高精度等作用。

3.互感器的参数互感器有两个重要参数：变比和准确级别。

变比指高压侧与低压侧之间的转换比例；准确级别指互感器在额定负载下输出信号与输入信号之间的误差范围。

三、接线方法1.直接接法直接接法是将互感器的低压侧与电能表相连，高压侧与电源相连的一种方式。

这种方式适用于小功率电路和较短距离的传输线路。

2.间接接法间接接法是将互感器的低压侧与电源相连，高压侧与传输线路相连的一种方式。

这种方式适用于大功率电路和较长距离的传输线路。

3.联合接法联合接法是将多个互感器组合在一起，形成一个复杂的测量系统。

这种方式适用于需要测量多个电路参数或需要提高精度的情况。

四、实际应用1.三相电能表互感器在工业中的应用三相电能表互感器广泛应用于工业中，特别是在大型发电厂、变电站等场所。

它们可以帮助工程师监测整个系统的运行情况，并及时发现问题。

2.三相电能表互感器在家庭中的应用三相电能表互感器也可以在家庭中使用，例如监测家庭太阳能发电系统或者其他小型发电设备。

通过使用三相电能表互感器，家庭用户可以更好地了解自己的能源消耗情况，并采取相应的节能措施。

五、总结三相电表互感器接法是电力系统中一个非常重要的概念。

在实际应用中，我们需要根据不同的场合选择不同的接线方法，并注意互感器的参数和精度等问题。

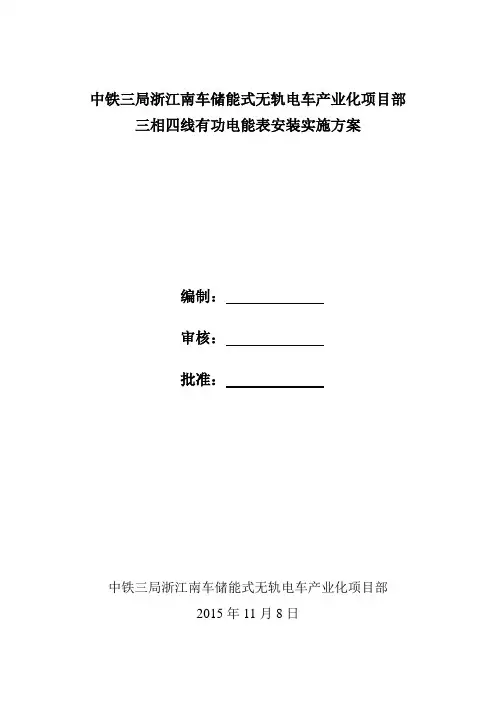

中铁三局浙江南车储能式无轨电车产业化项目部三相四线有功电能表安装实施方案编制：审核：批准：中铁三局浙江南车储能式无轨电车产业化项目部2015年11月8日一、概述本工程为浙江南车储能式无轨电车产业化项目（二期）工程，工程建设地址为浙江省宁波市，包括联合厂房、检测厂房、垃圾房共三个子项工程。

施工现场位于（一期）联合厂房的南侧，施工现场临时用电的电源为（一期）联合厂房的配电房。

施工用主电缆经已有电缆沟接到施工现场的总配电柜，主电缆规格为VLV-4*120+1*70。

临时用电设计确保甲方的正常用电不受影响，详见《中铁三局浙江南车储能式无轨电车产业化项目施工现场临时用电施工组织设计》。

根据甲方相关要求，需要在（一期）联合厂房的配电室安装一块三相四线3（6）A有功电能表。

由于一期联合厂房配电室东南侧电缆沟无通到室内配电柜的预留管道，根据现场实际情况，经过与甲方沟通协商后，拟按如下方案将我方主电缆接入一期联合厂房配电柜（详见附图）：1、将配电室东南侧电缆井上部西北口打孔，穿出电缆，沿草坪西端靠路缘石敷设，到配电室外墙处将下方路缘石开槽，电缆沿墙脚向西敷设，到低压出线电缆井处将东侧井壁开槽穿入电缆，然后沿预留管道穿入配电室内接入AA7出线柜。

有功电能表接入AA7出线柜内或者单设在电箱内置于出线柜外，待甲方相关人员确定后即可实施。

一级箱配电系统图2、方案的实施以少开槽、不破坏原貌、美观为原则，地上部分电缆加设φ750PVC套管，配电室外墙下端部分在PVC管外抹水泥砂浆。

待工程施工完成电缆撤离后，将路缘石、电缆井口开槽处等部位全部恢复原貌。

二、电表安装日期及时间2015年11月9日上午9:00（具体日期及时间根据实际情况决定）。

三、安装电表的具体要求和明细(一)、具体要求1、不允许安装电表的地点（1）易燃、易爆的危险场所。

（2）有腐蚀性气体或高温的危险场所。

（3）有磁场影响及多灰尘的地方。

2、安装在电表专用的配电箱内，配电箱安装高度以1.4—1.7米为宜，不允许低于0.4米。

电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。

2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。

- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。

- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。

3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。

2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。

确保互感器与电缆的连接牢固可靠。

3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。

确保连接无误并固定牢固。

4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。

3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。

2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。

3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。

根据电能表的接线要求，进行电缆的连接。

4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。

4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。

验收过程包括：- 仔细检查设备的连接和固定情况。

- 进行必要的电气测试和校准，确保测量结果准确可靠。

- 确认设备与电力系统的连接正确无误。

- 检查设备的显示和指示功能是否正常。

5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。

电表安装施工方案引言电表作为电力系统中的重要组成部分，用于测量电能的使用情况，是电力供应商和用户之间计费的基础依据。

在建筑物或工业设施的电力系统中，电表安装是一项必要的工作。

本文将对电表安装施工方案进行详细介绍，包括施工准备、施工流程和安全注意事项等内容。

施工准备在进行电表安装前，需要做好以下准备工作：1.材料准备：根据项目需求，准备好电表、电缆、连接器等必要材料。

2.工具准备：准备好螺丝刀、扳手、钳子、电钻等常用电工工具。

3.施工计划：根据项目需求，制定详细的施工计划，包括安装位置、安装方式和施工流程等。

施工流程电表安装的具体流程如下：1.确定安装位置：根据项目要求和电力系统布局，确定电表的安装位置。

通常情况下，电表应安装在电力输入位置的附近，易于接入电源线路并方便读取电表数据。

2.安装电表底座：将电表底座固定在墙壁或设备上，确保电表安装的牢固稳定。

3.连接电缆：根据电表的规格和项目需求，选择合适的电缆进行连接。

将电缆的一端连接到电表上，另一端连接到电力输入位置。

4.安装电表：将电表安装在底座上，并确保电表与底座牢固连接。

5.连接电线：根据电表接线图，将电线连接到电表的对应位置。

确保接线牢固可靠，避免接线失误。

6.装接线盒：根据需要，可在电表安装位置附近安装接线盒，将电线接头固定在盒内，提高接线的整洁度和安全性。

7.连接电源：将电源线路连接到电表，并确保电源线路与电表的连接牢固可靠。

8.进行测试：在施工完成后，进行电表的测试，确保电表正常工作，并能正确读取电能使用情况。

安全注意事项在进行电表安装施工过程中，需要注意以下安全事项：1.施工人员需具备一定的电工知识和经验，了解相关施工标准和安全规范。

2.严格遵守电安全操作规程，使用专用工具进行施工，避免触电等事故的发生。

3.在进行接线时，确保电源已切断并采取必要的安全措施，避免电击风险。

4.在安装电表底座和接线盒时，确保固定牢固，避免松动或脱落导致电表意外掉落。

三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。

互感器与电表接线不当是会逆转的。

电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。

按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。

要注意的是，
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。

、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。

三、注意互感器的变比和穿心匝数。

两种接线方式的电表均正转，违反上述接线时电表则逆转。

电源线从互感器P［进的接线方式
不拆电压锁片的接线
电源线从P2穿过（送穿）接线图。

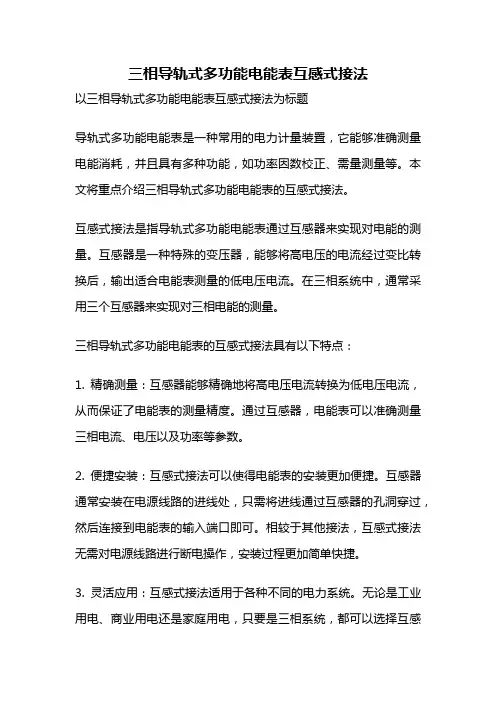

三相导轨式多功能电能表互感式接法以三相导轨式多功能电能表互感式接法为标题导轨式多功能电能表是一种常用的电力计量装置，它能够准确测量电能消耗，并且具有多种功能，如功率因数校正、需量测量等。

本文将重点介绍三相导轨式多功能电能表的互感式接法。

互感式接法是指导轨式多功能电能表通过互感器来实现对电能的测量。

互感器是一种特殊的变压器，能够将高电压的电流经过变比转换后，输出适合电能表测量的低电压电流。

在三相系统中，通常采用三个互感器来实现对三相电能的测量。

三相导轨式多功能电能表的互感式接法具有以下特点：1. 精确测量：互感器能够精确地将高电压电流转换为低电压电流，从而保证了电能表的测量精度。

通过互感器，电能表可以准确测量三相电流、电压以及功率等参数。

2. 便捷安装：互感式接法可以使得电能表的安装更加便捷。

互感器通常安装在电源线路的进线处，只需将进线通过互感器的孔洞穿过，然后连接到电能表的输入端口即可。

相较于其他接法，互感式接法无需对电源线路进行断电操作，安装过程更加简单快捷。

3. 灵活应用：互感式接法适用于各种不同的电力系统。

无论是工业用电、商业用电还是家庭用电，只要是三相系统，都可以选择互感式接法来安装电能表。

这种灵活性使得互感式接法成为了一种通用的测量方案。

4. 安全可靠：互感器具有良好的绝缘性能，能够有效地隔离高电压电流和低电压电流，确保电能表的安全运行。

同时，互感器还具有较高的抗干扰能力，能够有效地抵御外界干扰信号，保证电能表测量结果的准确可靠。

在实际应用中，三相导轨式多功能电能表的互感式接法需要注意以下几点：1. 互感器的选择：互感器的变比需要根据电力系统的额定电流来确定。

选择合适的互感器变比可以确保电能表的测量范围和精度满足实际需求。

2. 连接方式：互感器的连接方式需要按照电能表的接线图进行正确连接。

错误的连接方式可能导致电能表无法正常工作或测量结果不准确。

3. 安装位置：互感器应安装在电源线路的进线处，且与电源线路保持良好的接触。

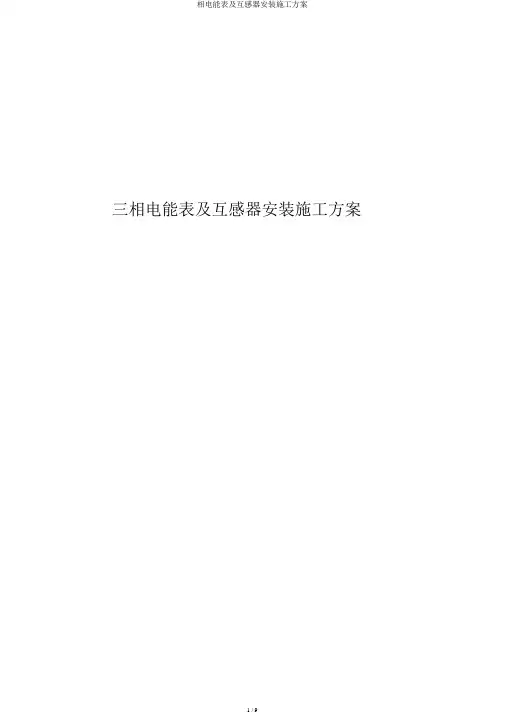

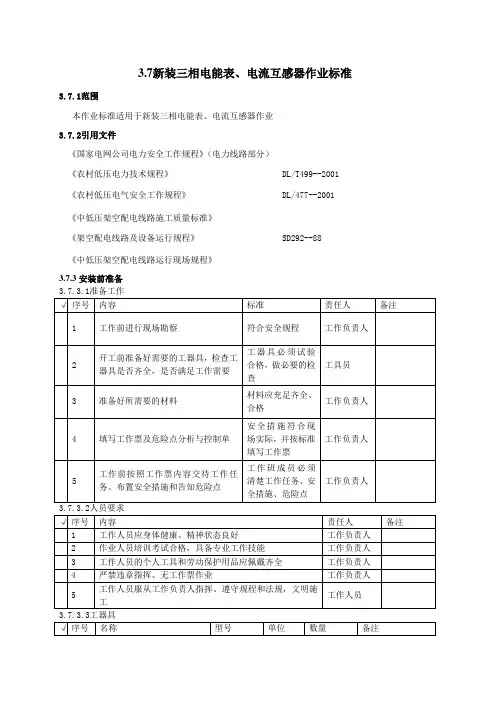

三相电能表及互感器安装施工方案目录一、安装前准备 (3)1 、准备工作安排 (3)2、人员要求 (3)3、主要仪器仪表和工具 (3)二、现场作业注意事项 (4)1、危险点剖析 (4)2、安全举措 (4)3、事故预料及异样状况办理 (5)4、文明施工细则 (5)三、现场安装工序实时间估算 (6)1、直接接入式低压三相电能表安装 (6)2、低压带电流互感器三相电能表安装 (6)3、现场带电装（换）直接接入式三相电能表 (7)4、现场带电装（换）低压带电流互感器的三相电能表 (7)5、电表安装完工检查 (8)6、三相表安装时间估算 (9)一、安装前准备1、准备工作安排依据工程量清单，确立工作内容。

使全体施工人员熟习工作内容、进度要求、作业标准、安全注意事项。

由工作负责人监察检查。

认识现场作业环境条件，剖析可能碰到的问题，提出有效的预防举措。

携带的工具和资料能够知足安装作业的需求。

2、人员要求现场作业人员应身体健康、精神状态优秀现场工作负责人一定具备有关工作经验，且熟习电气设施安全知识。

工作班成员不得少于2人。

工作人员一定具备必需的电气专业（或电工基础）知识，掌握本专业作业技能，一定拥有电工证等证件。

工作班人员一定熟习熟习现场安全作业要求，并经安规考试合格。

3、主要仪器仪表和工具序号名称单位备注1绝缘手套双2绝缘鞋双3低压验电笔只4接地线组5低压短路环组短接二次电流回路专用6低压短接线组7钳形电流表只8平口螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）9十字螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）10平口钳把11尖嘴钳把12斜口钳把13剥线钳把14安全帽个15常用接线工具套若干二、现场作业注意事项1、危险点剖析序号内容结果1工作人员进入作业现场不戴安全帽可能会发生人员损害事故2工作现场不挂标示牌或不装设遮栏或围工作人员可能会发生走错间隔及操栏作其余运行设施3二次电流回路开路或失掉接地址易惹起人员伤亡及设施破坏4电压回路操作有可能造成沟通电压回路短路、接地5设施的标示不清楚易发生误接线，造成运行设施事故6未使用绝缘工具易惹起人身触电及设施破坏7使用电钻时可能碰及带电体8没有显然的电源断开点易惹起人身触电伤亡事故2、安全举措进入工作现场，工作人员一定戴安全帽，穿工作服，正确使用劳动保护用品。

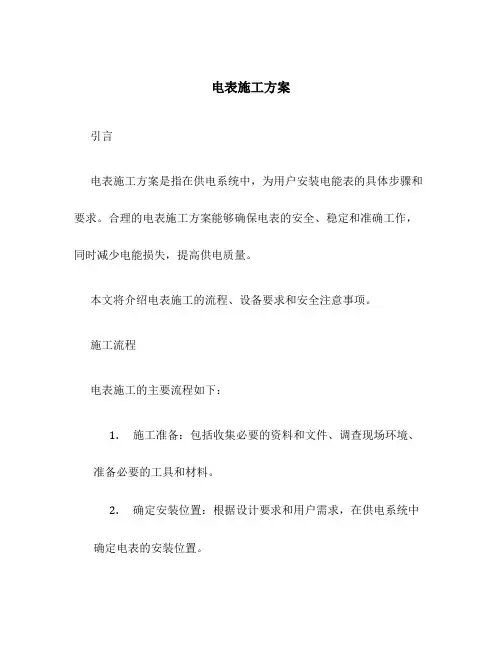

电表施工方案引言电表施工方案是指在供电系统中，为用户安装电能表的具体步骤和要求。

合理的电表施工方案能够确保电表的安全、稳定和准确工作，同时减少电能损失，提高供电质量。

本文将介绍电表施工的流程、设备要求和安全注意事项。

施工流程电表施工的主要流程如下：1.施工准备：包括收集必要的资料和文件、调查现场环境、准备必要的工具和材料。

2.确定安装位置：根据设计要求和用户需求，在供电系统中确定电表的安装位置。

3.安装电表支架：根据电表安装位置，安装电表支架，确保支架稳固可靠。

4.安装电表：将准备好的电表安装在支架上，连接电表与电源线路，确保接线正确且牢固。

5.验证电表：通电后，验证电表的正常运行和准确度，确保电表无误。

6.完善施工记录：将施工过程中的相关数据和信息整理记录，包括电表的型号、编号、安装位置等。

设备要求电表施工所需的设备和材料主要包括：1.电表支架：用于安装电表的支撑框架，应具备稳固可靠的特性。

2.电源线路：将供电系统与电表连接的电线，应选用符合国家标准的电线。

3.电力工具：如电钳、电动螺丝刀等，用于安装电表支架和接线。

4.测试仪器：如电流表、电压表等，用于验证电表的运行和准确度。

安全注意事项在进行电表施工时，需要注意以下安全事项：1.施工人员应具备相关的电力安全知识和操作技巧，遵循施工规范和操作规程。

2.在进行接线时，应先切断供电系统的电源，确保操作安全。

3.施工现场应清洁整齐，杂物应及时清除，以防引发事故。

4.施工人员应佩戴绝缘手套和注意接地安全，防止触电事故的发生。

5.在进行电表验证时，应按照标准操作，避免短路和触电风险。

总结电表施工方案是确保电表安全、稳定和准确工作的关键。

准确的施工流程、合适的设备要求和严格的安全注意事项，能够有效提高施工质量和供电可靠性。

施工方案的制定应考虑实际情况和用户需求，同时遵循相关法规和标准。

只有科学合理的电表施工方案，才能为用户提供满意的电力服务。

三相三线电能计量装置安装带TV、TA二相.二线电能计虽装貿接线原理图一、安装三相三线电能计量装置工具:二、安装要求：1、表与表之间的间距应大于80mm：2、表与配电箱边缘应不小于40mm：3、表与地面的距离为0.8m〜1.8m；4、表的垂直度不大于1。

％；5、每个桩头最多接两根导线；6、绑扎带距转弯处5cm左右，直线不大于15cm;7、相间及相对地距离：0.38kV 20cm： 6kV 100cm；lOkV 125cm三、三相三线电能计量装置通电前检查：1、工具、仪表准备：一字枇、十字枇、尖咀钳、验电笔、剥线钳、活络扳手、钢丝钳、万用表（除红、黑测试棒，还应配一根两端接有鰐鱼夹的辅助测试线）。

2、工具、仪表检查：1）一字枇、十字枇金属裸露部分应有绝缘包裹，枇端外露应适当。

2）尖咀钳、钢丝钳手柄绝缘应完好。

3）验电笔的电压等级应符合现场要求，应在有电的设备上试验，保证其完好。

3）万用表：1）外观检查无破损，有试验标签，且在有效期范围内，测试线应完好；2）万用表静态调零，观察万用表指针是否指在表盘左边“0”刻度处，若不在，应调节调零旋钮，使其指在“0刻度处。

”将万表调至RX1档，将两表棒短接，指针应指在表盘右边“0”处，若不在，应调表右边（MF—47型）旋钮，使其指在表盘右边“0” 处，若调不到，说明表内电池欠压，应更换电池。

3、计量装置外观检查：1）采用眼看、手摸的方法检查铭牌、型号、规格、标色是否正确，镖丝导线是否松动，接线盒连接片是否正确。

2）用万表检查：电压回路、电流回路、接地回路。

4、填写故障排除表格:序号故障现彖所在的回路故障原因排除故障方法的简单陈述1电压回路2电流回路3接地回路接线检查及故障排除表格万表档位要放在空档5、现场清理：1）现场保持清洁，2）工具材料整理整齐放归原处，3）或交流最高档。

四、三相三线表现场安装:熔断器电压互感器电流互感器电压互感器的接线:1、AB-AB, b与a相连接V相并接地。

竭诚为您提供优质文档/双击可除低压三相电能计量装置实施方案篇一：三相四线电能计量装置安装科目指导书科目名称：三相四线电能计量装置安装编码：三相电能计量装置安装一、经TA接入式三相四线电能表的正确接线低压三相四线制经TA接入式即参比电压为3×220/380V，电能表规格为：3×220/380V，3×1.5（6）A、3×3（6）A、3×5（6）A。

相配套的电能计量装置为三台低压电流互感器。

1、经TA接入式三相四线电能表的用途：一般三相用电负荷在50kw及以上并具有专用变压器的电力用户，采用此种接法。

其用途为：1）作为三相三线制高压供电低压计量具有专用变压器用户的三相动力计费用表。

2）三相四线制低压供电低压计量的普通中小工业、非工业电力用户的三相动力计费用表、照明计费用表。

3）三相四线制低压供电农业用三相动力计费用表。

2、经TA接入式三相四线电能表的接线形式：其常用接线图可分为两种：第一种是电流互器器分相接线方式的电能表接线（简称：分相接线），适用于计费用电能计量装置。

其特点是电流互感器与电能表联接的二次回路，采用分相接线方式，每相电流互感器次级绕组应分别单独放线与电能表对应的电流线路相连接。

对三相四线制而言，三只电流互感器的次级绕组共有六根联接导线。

见图（1—1）。

图1—1低压计量有功电能，经电流互感器接人式分相接线方式接线图注：对需进行功率因数考核的用户,应采用三相四线有功及三相四线无功电能表计量，安装接线见图（1—2）、图（1—2）。

或使用一只电子式多功能电能表。

图1—2低压计量有功及感性无功电能，经电流互感器接人式分相接线方式接线图图1—3低压计量有功及感性、容性无功电能，经电流互感器接人式分相接线方式接线图第二种是电流互感器简化接线方式的电能表接线（简称：简化接线），适应用于非计费用电能计量装置。

其特点是电流互感器与电能表联接的二次回路，采用简化接线方式，即各相电流互感器的次级绕组按照完全星形相接法连接。

三相电表互感器的安装方法
电表互感器的安装方法是，将三相电度表一端接到进户线上，另外两端分别接到一个用电设备（如照明灯、机顶盒等）的公共端。

并且这些用电设备在安装时都要单独做地线，与地线连接。

再按照标准电流互感器的接线方式接入即可。

如果用电设备有专门的开关控制时，需要把专用开关断路器拆除后才能接入互感器；否则就必须使用带保护功能的开关。

根据需要还可以加入热电阻或者自动电压调整装置。

注意：不同的接线方式会影响计量误差，所以最好选择合适的接线方式来进行电能计量，从而减少不必要的损失。

DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。

本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

具有预付费及多项智能化管理功能。

主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。

2、电表计量线性好、动态工作范围宽。

3、预付费功能：采用射频卡实现预付费，具备极高的安全性。

图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。

本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。

数据显示部分采用符合国家标准的6位数码管显示。

数据状态分别用3个LED指示，方便用户理解。

一、产品特点（1）数码管六位显示，用户辨认方便。

（2）采用射频卡技术避免了接触式IC卡的不安全因素。

（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。

（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。

三相内控电能表的接线方法及注意事项三相内控电能表是一种用于测量和掌控三相电路中电能的仪表。

它能够精准明确地测量电流、电压、有功功率、无功功率等电能参数，广泛应用于电力、冶金、化工等行业，电能表的接线方法对其正常工作和测量精度有紧要影响，下面将认真介绍其接线方法及注意事项。

1、电源接入：将电源接入电能表，通常为三相四线制电源，即三根火线和一根零线。

火线分别接入A、B、C相的输入端，零线接入中性线端子。

2、输出信号接入：电能表通常具有输出信号端口，可用于连接二次仪表或上位机等设备。

依据需要，将相应的输出信号线连接到二次仪表或上位机的输入端。

3、互感器接入：假如需要使用互感器进行电流或电压的测量，将互感器的二次侧与电能表的对应端口相连。

注意电流互感器的二次侧需要与电流表或电度表的极性相符。

4、接线检查：在接线完成后，进行接线检查，确保全部接线正确、坚固。

可以使用万用表检查各接线是否存在短路、断路等问题。

三相内控电能表接线注意事项：1、接线前，务必了解电能表的电气参数，如额定电压、电流、功率因数等，确保接线正确，躲避显现安全事故或损坏设备。

2、接线时，应确保接线端子接触良好，连接坚固，躲避显现接触不良、松动等现象。

同时，注意躲避接线端子受到机械应力，防止端子损坏。

3、接线完成后，需要进行接线检查，确保全部接线正确、坚固。

可以使用万用表检查各接线是否存在短路、断路等问题。

同时，进行通电测试，察看电能表是否正常工作。

4、在使用过程中，应定期进行维护和检查，确保电能表正常运行，适时发觉并解决潜在问题。

三相内控电能表的正确接线是确保其正常工作和测量精度的关键。

在接线过程中，需要注意安全、细心和耐性，确保每一步操作的正确性和精准性。

同时，在使用过程中，应定期进行维护和检查，确保电能表正常运行，适时发觉并解决潜在问题。

三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。

配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。

（1）三相三线有功电能表配电流互感器的接线
①DS型三相三线有功电能表配电流互感器的接线。

DS型三相三线有功电能表配电流互感器的接线原理如图1所示。

图1 DS型三相三线有功电能表配电流互感器的接线原理图
②DS型三相三线有功电能表配电压互感器、电流互感器的接线。

DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。

图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图
（2）DT型三相四线有功电能表配电流互感器的接线DT型三相四线有功电能表配电流互感器的接线原理如图3所示。

%
图3 DT型三相四线有功电能表配电流互感器的接线原理图。
