50000锭棉纺织厂供电系统课程设计任务书文档

5万锭1152台有梭织机棉纺织联合工厂设计摘要根据给定的任务书,是根据我校纺织教研室提出的任务而设计的,模拟设计一个5万锭1152台有梭织机棉纺织联合工厂,主要包括3张图纸和一份详细的说明书。

ⅰJT/C 65/35 13×13×523×393.5×127 防羽绒布50 %ⅱ25×28×254×248×127 中平布20%ⅲ18×18×287×271.5×127 细平布30%售纱自定设计主要包括以下内容：1厂址选择和总平面布置：拟设计的工厂选择在芜湖市，根据该地区的条件和经济条件，设计应体现个性化的设计思想。

2技术指标设计：根据所要生产的品种，选择合理的工艺流程并计算出各工序配备台数。

3工厂和机器的排列：在厂品所必须的流程中，缩短工艺流程，同时为了满足温湿度的具体要求，将厂房分布不同部分，以便合理生产。

4图号：①车间机器排列图1张A0②全厂总平面布置图1张A1③布机地脚图1张A2关键词：联合工厂；设计；工艺The design of Cotton textile factory with 50,000spiningframes 1152 shuttle loomsAbstractAccording to the task that give and settle, draw up to design a cotton mill factory, Mainly includes three drawings and a detailed manualⅰJT/C 65/35 13×13×523×393.5×127 down proof fabric 50% ⅱ25×28×254×248×127 plain cloth 20% ⅲ18×18×287×271.5×127 fine plain 30% Remaining the yarn all for sellingDesign to mainly include the following contents:1 The factory site choice and total flat surfaces arrange: draw up the factory of design choice in lake of Wuhu, basis the condition and economic conditions of that region, design should body now characteristic design thought.2 The technique index sign design: according to the species of the production want, the reasonable craft process of choice computes an each work of preface equipment set number also.3 The alignment of the factory and machine: in product must of process, shorten the craft process, at the same time for satisfying the concrete request of degree of humidity, distribute factory premises the dissimilarity part, for the purpose of reasonable production.4 Diagram number:①The arrange of machines one A0②The general lay out one A1③The general layout of the basis of the weaving machines one A2 Keywords:Cotton textile; cotton mill designing ; technology目录引言 (1)第1章绪论 (2)第2章原棉的选配与工艺流程 (7)第3章织部工艺参数和机器配备 (11)3.1 概述...................................................................... .. (11)3.2 织部工艺参数.......................................................... .. (11)3.3 织部配备机器计算 (11)第4章纺部工艺参数和机器配备 (19)4.1 概述 (19)4.2纺部工艺参数........................................................... .. (19)4.3纺部配备机器计算.................................................... (20)第5章劳动定员 (35)结论与展望 (39)致谢 (40)参考文献 (41)附录A附录B插图清单图2-1织造工艺流程 (10)表格清单表4-1 涤棉牵伸数据 (23)表4-2 13tex纺纱各工序消耗率和计划停台率................................... (25)表4-3 13tex纺纱各工序线密度的选定 (28)表4-4 25×28tex纺纱各工序消耗率和计划停台率............................. (29)表4-5 25×28tex纺纱各工序线密度的选定..................................... (31)表4-6 18tex纺纱各工序消耗率和计划停台率.................................. (32)表4-7 18tex各工序消耗率和计划停台率.................................... (34)表5-1 具体定员 (35)表5-2 现车间人数统计 (38)引言随着世界技术革命的不断深入，高技术日益向纺织工业渗透，使纺织工业技术装备、工艺过程的自动化程度、厂品的档次及经营管理模式均达到了更高的水平，纺织工业已从低成本竞争走向了高技术竞争。

50000 锭棉纺织厂供电系统课程设计任务书设计题目50000锭棉纺织厂供电系统初步设计设计目的 巩固并进一步学习有关工厂供电系统设计的专业知识，综合运用所学 知识解决工程设计咨询题。

通过设计，树立正确的设计思想，熟悉并把握供电系统设计的差不多 原理和一样方法。

通过设计，培养同学独立查阅工程技术资料、进行工程设计运算、绘 制工程图纸的能力，进行工程师差不多技能的训练。

设计基础资料该棉纺厂为新建， 生产规模为 50000纱锭， 864 台阔幅织布机，并具有 相应开清棉、梳棉、并条、粗纺及后整理的生产能力，且有一个小型精梳 车间，要紧生产各种纯棉、涤棉混纺坯。

地处苏南平原。

工厂总平面图如 附图 1所示，要紧车间机台排列如附图 2 所示。

各车间要紧用电设备列于 附表：负荷情形表。

电源情形：工厂供电电压为 10kV ； 电源为三相小接地电流系统，电网通过双回线路向本厂供电，主进线 均为本厂专用线路。

其中： 1 号和 2 号进线分不来自： a..同一上级变电所的不同母线段；b.不同上级变电所。

1 号主进线：为架空线，线路长度为最大负荷为 3000kw 。

2 号主进线：为电缆线，线路长度为最大符合为 4000kw 。

上级变电所出线侧母线短路容量：1 号主进线： Sdmax=250( mVA )2 号主进线： Sdmax=300( mVA )电业部门要求全厂补偿后均权功率因数不低于 0.94km ,进线方向为右路进线，可供5km ,进线方向为左路进线，可供Sdmin=150 (mVA) Sdmin=180 (mVA)电能计量，高供高量，动力照明合一。

厂部可对各车间耗电量进行统土壤电阻系数：(1) 2.1 x 104Q cm ;(2) 3.0X 102Q cm ; (3) 2.7X 102Q cm设计任务设计讲明书和运算书各一份： 设计讲明书内容包括： 设计依据，原始资料、设计范畴和具体内容; 电力负荷分析、运算方法和运算结果，变压器负荷分块运算、无功功 率补偿(包括全厂合计) ;全厂变配电系统设计方案拟定和分析论证(确定变电所数量、位置， 变压器容量、台数，以及全场供电系统主结线) ;生产车间配电布线;重要干线导线选择; 高低压电气设备选择，短路电流运算和设备校验; 变电所平面布置;要紧电气设备的选择及材料所需的数量;其他讲明：工程总的概算及讲明，施工条件及协作配合条件讲明，工 程技术经济指标分析等。

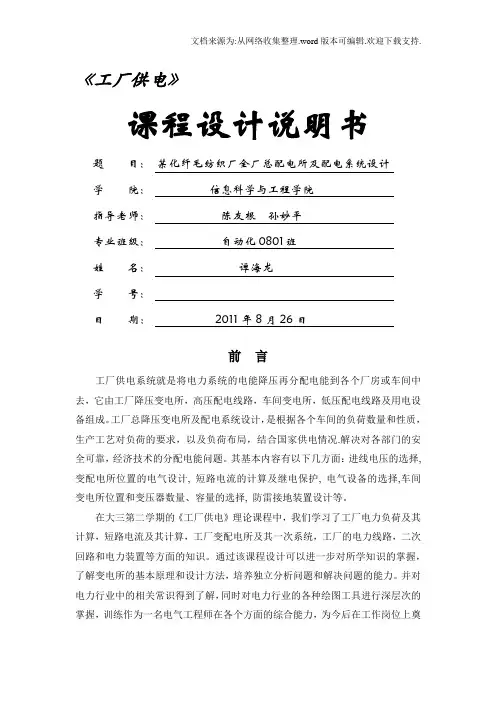

《工厂供电》课程设计说明书题目：某化纤毛纺织厂全厂总配电所及配电系统设计学院：信息科学与工程学院指导老师：陈友根孙妙平专业班级：自动化0801 班姓名：谭海龙学号：日期：2011年8月26日前言工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。

工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。

其基本内容有以下几方面：进线电压的选择, 变配电所位置的电气设计, 短路电流的计算及继电保护, 电气设备的选择,车间变电所位置和变压器数量、容量的选择, 防雷接地装置设计等。

在大三第二学期的《工厂供电》理论课程中，我们学习了工厂电力负荷及其计算，短路电流及其计算，工厂变配电所及其一次系统，工厂的电力线路，二次回路和电力装置等方面的知识。

通过该课程设计可以进一步对所学知识的掌握，了解变电所的基本原理和设计方法，培养独立分析问题和解决问题的能力。

并对电力行业中的相关常识得到了解，同时对电力行业的各种绘图工具进行深层次的掌握，训练作为一名电气工程师在各个方面的综合能力，为今后在工作岗位上奠定扎实的基础。

本次课程设计是对某化纤毛纺织厂全厂总配电所及配电系统设计，根据本厂所取得的电源及本厂用电负荷实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求。

确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定机电保护装置，确定防雷和接地装置等。

按照国家标准GB《供配电系统设计规范》，GB《10KV及以下变电所设计规范》及GB《低压配电设计规范》等规范、进行该降压变电所的电气设计。

要求做到安全、可靠、优质、经济的基本要求。

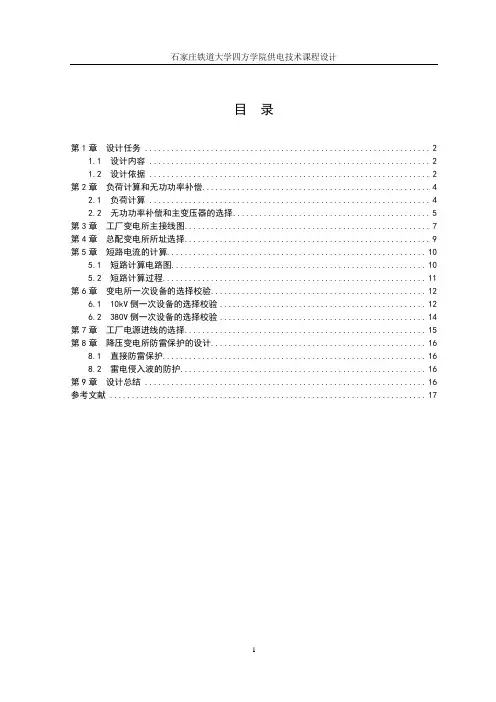

目录第1章设计任务 (2)1.1 设计内容 (2)1.2 设计依据 (2)第2章负荷计算和无功功率补偿 (4)2.1 负荷计算 (4)2.2 无功功率补偿和主变压器的选择 (5)第3章工厂变电所主接线图 (7)第4章总配变电所所址选择 (9)第5章短路电流的计算 (10)5.1 短路计算电路图 (10)5.2 短路计算过程 (11)第6章变电所一次设备的选择校验 (12)6.1 10kV侧一次设备的选择校验 (12)6.2 380V侧一次设备的选择校验 (14)第7章工厂电源进线的选择 (15)第8章降压变电所防雷保护的设计 (16)8.1 直接防雷保护 (16)8.2 雷电侵入波的防护 (16)第9章设计总结 (16)参考文献 (17)第1章设计任务1.1 设计内容根据已知的设计依据，合理设计棉纺厂供配电系统。

确定该厂所需变压器的台数与容量、类型。

选择变电所主接线方案、高低压设备和进出线。

确定防雷接地装置。

按要求写出设计说明书。

绘制该厂的主接线图和该厂供电系统的平面布线图。

要求该厂功率因数不低于0.9。

1.2 设计依据1.2.1 设计条件单位建筑面积照明:纺炼车间、原液车间和酸站按102w。

mmw。

排毒机房按82办公室和仓库按52w。

mmw。

锅炉房按42电源情况:本厂供电电源来自本厂西北方向9公里处的35/10kV地区变电站，以10kV双回路架空线供电。

电力系统参数:系统最大运行方式时，其短路容量为200MV·A；系统最小运行方式时，其短路容量为175MV·A。

气象及地质资料：年最高平均气温为34℃；年平均温度为25℃，年最高气温为38℃，年最低气温为-4℃，年雷暴雨日数为35天，厂区土壤为砂质粘土，ρ=100Ω/cm2，地下水位为2.8~5.3米。

1.2.2 数据和要求本厂负荷一、二级负荷较多，其车间为三班制，最大负荷利用小时数为6000h，车间负荷情况见表1-1。

表1-1 各车间负荷情况表第2章 负荷计算和无功功率补偿2.1 负荷计算2.1.1 单组用电设备计算负荷计算公式1.有功计算负荷（单位为kW ） 30P =d K e P ，d K 为系数2.无功计算负荷（单位为kvar ）30Q = 30P tan ϕ3.视在计算负荷（单位为kVA ） 30S =ϕcos P 304.计算电流（单位为A ） 30I =()N U 3S 30, NU 为用电设备的额定电压2.1.2 多组用电设备计算负荷计算公式1.有功计算负荷（单位为kW ）30P =i p P K ⋅∑∑30式中i P ⋅∑30是所有设备组有功计算负荷30P 之和，p K ∑是有功负荷同时系数，取0.85～0.95。

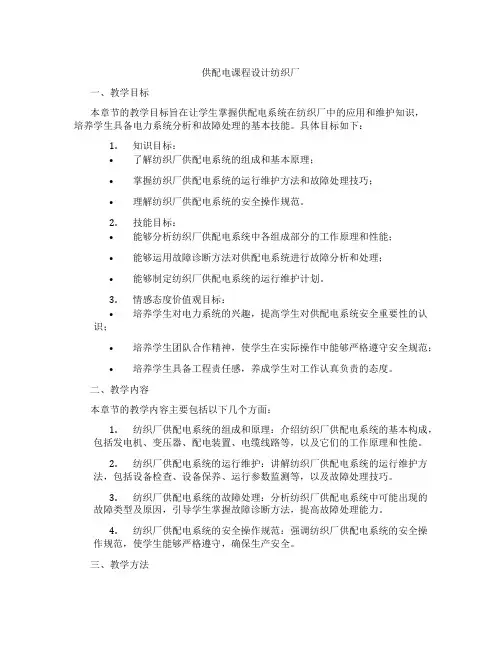

供配电课程设计纺织厂一、教学目标本章节的教学目标旨在让学生掌握供配电系统在纺织厂中的应用和维护知识，培养学生具备电力系统分析和故障处理的基本技能。

具体目标如下：1.知识目标：•了解纺织厂供配电系统的组成和基本原理；•掌握纺织厂供配电系统的运行维护方法和故障处理技巧；•理解纺织厂供配电系统的安全操作规范。

2.技能目标：•能够分析纺织厂供配电系统中各组成部分的工作原理和性能；•能够运用故障诊断方法对供配电系统进行故障分析和处理；•能够制定纺织厂供配电系统的运行维护计划。

3.情感态度价值观目标：•培养学生对电力系统的兴趣，提高学生对供配电系统安全重要性的认识；•培养学生团队合作精神，使学生在实际操作中能够严格遵守安全规范；•培养学生具备工程责任感，养成学生对工作认真负责的态度。

二、教学内容本章节的教学内容主要包括以下几个方面：1.纺织厂供配电系统的组成和原理：介绍纺织厂供配电系统的基本构成，包括发电机、变压器、配电装置、电缆线路等，以及它们的工作原理和性能。

2.纺织厂供配电系统的运行维护：讲解纺织厂供配电系统的运行维护方法，包括设备检查、设备保养、运行参数监测等，以及故障处理技巧。

3.纺织厂供配电系统的故障处理：分析纺织厂供配电系统中可能出现的故障类型及原因，引导学生掌握故障诊断方法，提高故障处理能力。

4.纺织厂供配电系统的安全操作规范：强调纺织厂供配电系统的安全操作规范，使学生能够严格遵守，确保生产安全。

三、教学方法为了提高教学效果，本章节将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握纺织厂供配电系统的基本原理和运行维护方法。

2.案例分析法：通过分析实际案例，使学生了解纺织厂供配电系统的故障处理技巧和安全操作规范。

3.实验法：学生进行实地参观和实验操作，使学生更好地理解供配电系统的工作原理和性能。

4.讨论法：鼓励学生积极参与课堂讨论，培养学生的团队合作精神和工程责任感。

四、教学资源为了支持本章节的教学内容和教学方法，将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统、科学的学习材料。

某纺织厂供配电系统设计课程设计一、课程设计简介本次课程设计是针对某纺织厂供配电系统的设计，旨在通过实际案例，让学生掌握电力系统的基本原理和设计方法，提高其实际应用能力。

二、需求分析1. 供配电系统概述供配电系统是指从发电站到终端用户之间的输送和分配电能的设施。

其主要组成部分包括发电机、变压器、开关设备、线路等。

本次课程设计的重点是对某纺织厂供配电系统进行设计。

2. 设计要求（1）安全性：保证供配电系统在正常运行时不发生任何事故。

（2）可靠性：保证供配电系统在正常运行时能够满足工业生产和日常生活需求。

（3）经济性：尽可能减少投资成本，提高设备利用率和能源利用效率。

三、方案设计1. 系统结构设计根据某纺织厂的实际情况，我们采用双回馈环网结构，即将主馈线与备用馈线通过环网连接起来。

这种结构具有灵活性强、可靠性高等优点。

2. 变电站选址和规划设计根据某纺织厂的用电负荷和供电能力，我们选择在工厂内部建设变电站。

变电站的规划设计应符合安全、可靠、经济的原则。

具体包括变电站的布局、设备选型、接地方式等。

3. 电缆敷设和线路设计根据某纺织厂的实际情况，我们采用架空线路和埋地电缆相结合的方式进行输电。

对于架空线路，应注意杆塔选址、导线选型等；对于埋地电缆，应注意敷设深度、保护措施等。

4. 开关设备选型和布置开关设备是供配电系统中至关重要的一环，其主要作用是实现对各个回路进行控制和保护。

在选型时应考虑其质量、可靠性以及与其他设备之间的兼容性。

在布置时应考虑安全距离、操作便捷性等因素。

四、系统运行分析为了保证供配电系统正常运行，我们需要对其进行运行分析。

具体包括：1. 稳态分析：通过计算各个节点的电压值和功率流向，判断系统是否稳定。

2. 短路分析：通过计算短路电流和短路电压，判断系统在发生故障时的安全性。

3. 过电压分析：通过计算过电压值和过电压保护的动作时间，判断系统是否能够有效地保护设备。

4. 经济性分析：通过计算供配电系统的投资成本、运行成本和能源利用效率，评估其经济性。

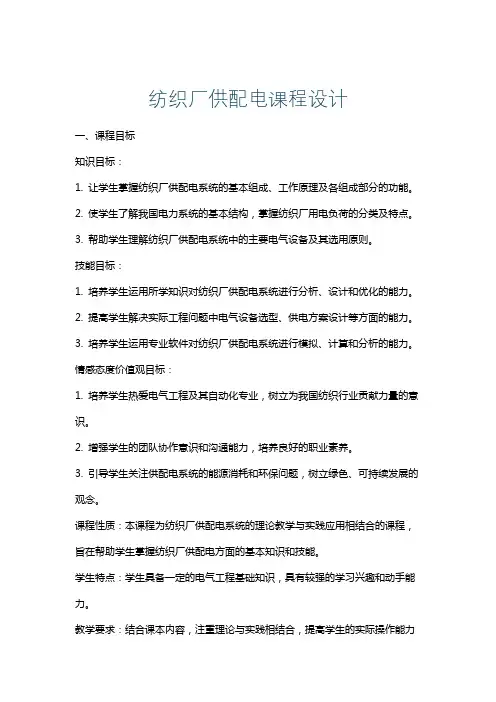

纺织厂供配电课程设计一、课程目标知识目标：1. 让学生掌握纺织厂供配电系统的基本组成、工作原理及各组成部分的功能。

2. 使学生了解我国电力系统的基本结构，掌握纺织厂用电负荷的分类及特点。

3. 帮助学生理解纺织厂供配电系统中的主要电气设备及其选用原则。

技能目标：1. 培养学生运用所学知识对纺织厂供配电系统进行分析、设计和优化的能力。

2. 提高学生解决实际工程问题中电气设备选型、供电方案设计等方面的能力。

3. 培养学生运用专业软件对纺织厂供配电系统进行模拟、计算和分析的能力。

情感态度价值观目标：1. 培养学生热爱电气工程及其自动化专业，树立为我国纺织行业贡献力量的意识。

2. 增强学生的团队协作意识和沟通能力，培养良好的职业素养。

3. 引导学生关注供配电系统的能源消耗和环保问题，树立绿色、可持续发展的观念。

课程性质：本课程为纺织厂供配电系统的理论教学与实践应用相结合的课程，旨在帮助学生掌握纺织厂供配电方面的基本知识和技能。

学生特点：学生具备一定的电气工程基础知识，具有较强的学习兴趣和动手能力。

教学要求：结合课本内容，注重理论与实践相结合，提高学生的实际操作能力和工程素养。

通过课程学习，使学生能够达到上述课程目标，为将来的职业发展打下坚实基础。

二、教学内容1. 纺织厂供配电系统概述：包括纺织厂供配电系统的基本组成、工作原理及各组成部分的功能，参考教材第一章。

2. 电力系统基础知识：介绍我国电力系统的基本结构，纺织厂用电负荷的分类及特点，参考教材第二章。

3. 主要电气设备：讲解纺织厂供配电系统中的主要电气设备（如变压器、断路器、接触器等）及其选用原则，参考教材第三章。

4. 供配电系统设计：教授纺织厂供配电系统设计的基本原则、方法和步骤，包括供电方案设计、电气设备选型等，参考教材第四章。

5. 供配电系统优化与节能：探讨纺织厂供配电系统的优化方法、节能措施及案例分析，参考教材第五章。

6. 供配电系统仿真与计算：介绍专业软件在纺织厂供配电系统中的应用，包括模拟、计算和分析，参考教材第六章。

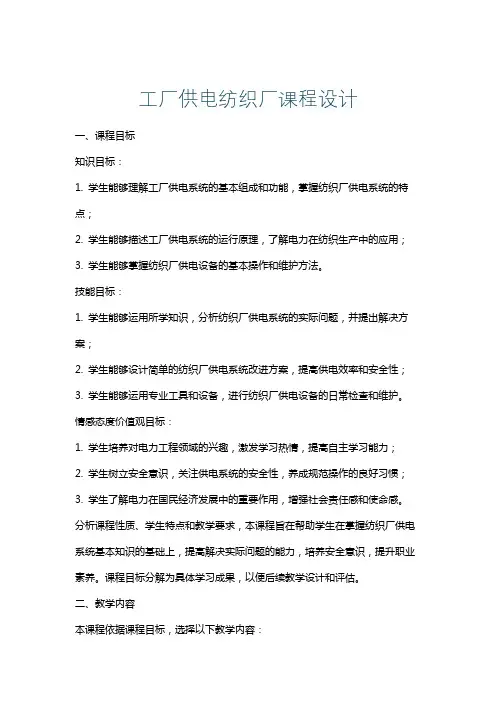

工厂供电纺织厂课程设计一、课程目标知识目标：1. 学生能够理解工厂供电系统的基本组成和功能，掌握纺织厂供电系统的特点；2. 学生能够描述工厂供电系统的运行原理，了解电力在纺织生产中的应用；3. 学生能够掌握纺织厂供电设备的基本操作和维护方法。

技能目标：1. 学生能够运用所学知识，分析纺织厂供电系统的实际问题，并提出解决方案；2. 学生能够设计简单的纺织厂供电系统改进方案，提高供电效率和安全性；3. 学生能够运用专业工具和设备，进行纺织厂供电设备的日常检查和维护。

情感态度价值观目标：1. 学生培养对电力工程领域的兴趣，激发学习热情，提高自主学习能力；2. 学生树立安全意识，关注供电系统的安全性，养成规范操作的良好习惯；3. 学生了解电力在国民经济发展中的重要作用，增强社会责任感和使命感。

分析课程性质、学生特点和教学要求，本课程旨在帮助学生在掌握纺织厂供电系统基本知识的基础上，提高解决实际问题的能力，培养安全意识，提升职业素养。

课程目标分解为具体学习成果，以便后续教学设计和评估。

二、教学内容本课程依据课程目标，选择以下教学内容：1. 纺织厂供电系统概述：包括纺织厂供电系统的组成、功能及特点；- 教材章节：第一章 工厂供电系统概述2. 纺织厂供电系统运行原理：涉及电力传输、分配及使用过程中的基本原理；- 教材章节：第二章 工厂供电系统运行原理3. 纺织厂供电设备操作与维护：学习纺织厂供电设备的基本操作方法、维护技巧及注意事项；- 教材章节：第三章 供电设备操作与维护4. 纺织厂供电系统改进方案设计：分析现有供电系统存在的问题，设计改进方案以提高效率和安全；- 教材章节：第四章 供电系统改进方案设计5. 电力在纺织生产中的应用：探讨电力在纺织生产中的重要作用，提高学生实践应用能力；- 教材章节：第五章 电力在纺织生产中的应用教学大纲安排如下：1. 引言及纺织厂供电系统概述（1课时）2. 纺织厂供电系统运行原理（2课时）3. 纺织厂供电设备操作与维护（2课时）4. 纺织厂供电系统改进方案设计（2课时）5. 电力在纺织生产中的应用（1课时）教学内容科学系统，结合教材章节，确保学生掌握纺织厂供电相关知识，为后续教学和实践活动打下坚实基础。

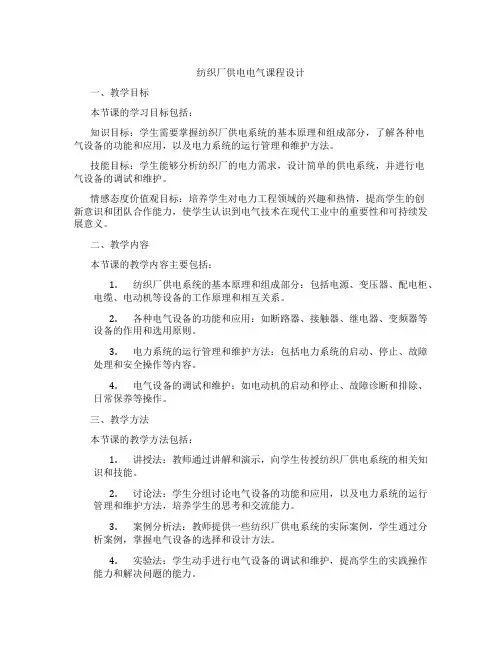

纺织厂供电电气课程设计一、教学目标本节课的学习目标包括：知识目标：学生需要掌握纺织厂供电系统的基本原理和组成部分，了解各种电气设备的功能和应用，以及电力系统的运行管理和维护方法。

技能目标：学生能够分析纺织厂的电力需求，设计简单的供电系统，并进行电气设备的调试和维护。

情感态度价值观目标：培养学生对电力工程领域的兴趣和热情，提高学生的创新意识和团队合作能力，使学生认识到电气技术在现代工业中的重要性和可持续发展意义。

二、教学内容本节课的教学内容主要包括：1.纺织厂供电系统的基本原理和组成部分：包括电源、变压器、配电柜、电缆、电动机等设备的工作原理和相互关系。

2.各种电气设备的功能和应用：如断路器、接触器、继电器、变频器等设备的作用和选用原则。

3.电力系统的运行管理和维护方法：包括电力系统的启动、停止、故障处理和安全操作等内容。

4.电气设备的调试和维护：如电动机的启动和停止、故障诊断和排除、日常保养等操作。

三、教学方法本节课的教学方法包括：1.讲授法：教师通过讲解和演示，向学生传授纺织厂供电系统的相关知识和技能。

2.讨论法：学生分组讨论电气设备的功能和应用，以及电力系统的运行管理和维护方法，培养学生的思考和交流能力。

3.案例分析法：教师提供一些纺织厂供电系统的实际案例，学生通过分析案例，掌握电气设备的选择和设计方法。

4.实验法：学生动手进行电气设备的调试和维护，提高学生的实践操作能力和解决问题的能力。

四、教学资源本节课的教学资源包括：1.教材：选用与纺织厂供电电气课程相关的教材，为学生提供系统的理论知识。

2.参考书：提供一些与电气技术相关的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作课件和教学视频，通过图文并茂的方式，帮助学生更好地理解和掌握知识。

4.实验设备：准备一些电气设备实验器材，让学生进行实际操作，增强实践能力。

五、教学评估本节课的评估方式包括：1.平时表现：评估学生在课堂上的参与程度、提问回答情况、小组讨论表现等，以了解学生的学习态度和积极性。

纺织厂供配电课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握纺织厂供配电系统的基本原理和组成，了解电力系统的基本概念和电力设备的运行原理。

技能目标要求学生能够分析纺织厂供配电系统的设计和运行问题，具备一定的电力系统设计和运行能力。

情感态度价值观目标要求学生树立正确的电力系统观念，关注电力系统的安全、环保和节能问题，培养学生的社会责任感和职业道德。

通过分析课程性质、学生特点和教学要求，明确课程目标，将目标分解为具体的学习成果，以便后续的教学设计和评估。

二、教学内容根据课程目标，选择和教学内容，确保内容的科学性和系统性。

本课程的教学大纲如下：1.第一章：纺织厂供配电系统概述–纺织厂供配电系统的组成和功能–电力系统的基本概念和电力设备的运行原理2.第二章：纺织厂供配电系统的设计–纺织厂供配电系统的设计原则和方法–电力系统的设计和运行问题分析3.第三章：纺织厂供配电系统的运行与管理–纺织厂供配电系统的运行原理和管理方法–电力系统的运行和安全问题分析4.第四章：电力系统的设计案例分析–电力系统设计案例的解析和分析–学生自行设计小型电力系统案例5.第五章：电力系统的节能与环保–电力系统的节能技术和方法–电力系统的环保问题和解决方案教学内容的安排和进度如上所述，教材的章节与内容对应。

三、教学方法选择合适的教学方法，如讲授法、讨论法、案例分析法、实验法等，以激发学生的学习兴趣和主动性。

1.讲授法：通过教师的讲解，使学生了解和掌握电力系统的基本概念和原理。

2.讨论法：引导学生进行思考和讨论，培养学生的分析问题和解决问题的能力。

3.案例分析法：分析电力系统设计案例，使学生能够将理论知识应用于实际问题的解决中。

4.实验法：进行电力系统实验，使学生能够亲身体验和理解电力系统的运行原理。

教学方法应多样化，以激发学生的学习兴趣和主动性。

四、教学资源选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。

某化纤毛纺织厂全厂总配变电所及配电系统设计任务书一、原始材料分析工厂概况某化纤毛纺厂10kV配变电所供电给织造车间、染整车间、锅炉房、食堂、水泵房、化验室及其他车间变电所。

已知工厂三班制工作，年最大负荷利用小数6000h，本厂规模为万锭精梳化纤毛织染整联合厂。

全部生产化纤产品，全年生产能力为230万米，其中厚织物占50%，中织物占30%，薄织物占20%，全部产品中以腈纶为主体的混纺物占60%，以涤纶为主的混纺物占40%。

二、全厂负荷计算采用需要系数法计算各车间变电所的计算负荷，具体数据如表2-1所示。

表2-1：全厂负荷计算相关计算公式：30P =N S ϕcos ∑30P =P K ∑30P ∑ 30Q =30P ϕtg ∑30Q =Q K ∑30Q ∑30S =230230Q P +∑30S =230230∑∑+Q P三、无功功率的补偿及变压器的选择电力部门规定，无带负荷调整电压设备的工厂ϕcos 必须在0.9以上。

为此，一般工厂均需安装无功功率补偿设备，以改善功率因数。

我们采取的无功补偿方式是：高压补偿、低压补偿和就地补偿相结合。

在需要补偿容量大的车间采用就地补偿的方式其余采用低压集中补偿和高压集中补偿方式。

根据该工厂的负荷特点，根据这一思路，我们选择在NO.1变电所选择5车间进行就地补偿。

在各车间配电变电所进行低压集中补偿并在高压母线上进行高压集中补偿。

1、就地补偿：NO.1 车间变电所：机修车间: 2tan ϕP Q Q c -= =153.7288.86 × 0.484=110.71 kVar根据《供电技术》233页表26知并列电容器的标称容量选择8个BW0.4-14-3/8，即补偿容量为112kVar 。

2、低压集中补偿 (1)对NO.1变电所0.4kV 母线:QB2=∑Q×K ∑Q —∑P×K ∑P ×tan φQB1 =640.19 ×0.9-718.97×0.9×0.484-112=150.99kVar采用11个型号为BW0.4-14-3/11进行低压集中补偿，补偿容量为154kVar 。

纺织厂供配电课程设计纺织厂供配电课程设计一、课程概述供配电是纺织厂的基础设施之一，涉及电压、电流、电阻等多方面的知识，本课程旨在让学生掌握纺织厂供配电部分的基本原理、掌握现代工业系统的运作原理和安全知识，进而提高学生的电气技能和实用技术。

本课程重点讲解纺织厂供配电系统的组成、运行原理以及故障、维护等方面的知识。

二、教学目标1.掌握纺织厂中供配电系统的基本原理，了解供配电系统的组成和结构；2.了解纺织厂中常见的各种电气设备及其工作原理；3.了解纺织厂供配电设备的维护和保养，能够及时排查故障提高供配电设备的安全性能；4.了解现代供配电系统中的数字化、信息化和自动化技术，提高电气自动化技术应用水平；5.培养学生独立思考和创新思维能力，提高学生的实践操作能力，逐步形成严谨的电工思维和技能。

三、教学内容及教学进度安排1.供配电系统的基础知识什么是供配电系统，供电系统的组成和类型，常见的电源类型和电压等级，用电设备的标识和功率计算方法。

2.负载特性和功率因素讲解负载特性指标的含义和计算方法，掌握供配电系统的功率因素概念、计算方法以及影响因素。

3.电气设备的工作原理常见的负载设备以及变压器、开关设备、电动机等设备的工作原理、特性和选择方法等。

4.供配电系统的运行和维护常见故障分析和维护方法，正常运行的设备、维护管理措施，保养管理的方法和措施等。

5.信息化和自动化的应用讲解数字化、自动化等新技术在电气设备中的应用及其优势。

四、教学方式和方法本课程采用讲授、实验操作、案例分析、模拟演示等多种教学方式相结合，做到理论知识和实践操作相结合，提供丰富的案例及相应的实验环节帮助学生提高实际应用技能。

五、课程评估方法课程学习的主要评估方式为平时成绩和期末考试成绩。

平时成绩包括参与互动讨论、作业评定、实验操作等成绩，期末考试成绩是对学生掌握课程各项内容的综合考核。

六、总结本课程将纺织厂供配电设备的基本原理介绍给学生，使学生了解供配电系统的组成、结构、运行特点和故障维修方法等，并提高学生的信息化和自动化电器技能，增强其实际应用能力。

纺织厂供电电气课程设计一、课程目标知识目标：1. 让学生掌握纺织厂供电电气系统的基础知识，理解电气元件的作用与相互关系。

2. 使学生了解纺织厂供电系统的运行原理，掌握电力线路、变压器及保护装置的基本原理。

3. 让学生掌握纺织厂电气设备维护与管理的基本方法。

技能目标：1. 培养学生运用电气知识解决实际问题的能力，具备分析和解决纺织厂供电系统故障的能力。

2. 提高学生实际操作纺织厂电气设备的能力，能够熟练进行设备检查、维护和简单故障排除。

3. 培养学生团队协作和沟通能力，能够就纺织厂电气问题进行有效讨论和分析。

情感态度价值观目标：1. 培养学生对纺织厂供电电气领域的兴趣，激发他们探索电气技术的热情。

2. 引导学生树立安全意识，重视纺织厂电气设备的安全运行，养成良好的职业素养。

3. 培养学生节能减排的观念，关注纺织厂供电系统的能源优化和环保问题。

课程性质：本课程为专业实践课，旨在帮助学生将所学理论知识与实际工作相结合，提高解决实际问题的能力。

学生特点：学生具备一定的电气基础知识，但实践经验不足，需要通过实践课程提高操作能力和解决问题的能力。

教学要求：结合纺织厂实际案例，注重理论与实践相结合，强调学生动手能力和团队协作能力的培养。

通过课程学习，使学生能够达到上述知识、技能和情感态度价值观目标，为将来从事纺织厂电气相关工作打下坚实基础。

二、教学内容1. 纺织厂供电系统概述：包括纺织厂供电系统的基本组成、工作原理和主要电气设备的作用。

教材章节：第一章 纺织厂供电系统概述2. 电力线路及变压器：介绍纺织厂常用电力线路的类型、特点及敷设方式；讲解变压器的结构、原理和运行维护要点。

教材章节：第二章 电力线路及变压器3. 电气设备保护与控制：分析纺织厂电气设备的保护装置、控制原理及设备选型。

教材章节：第三章 电气设备保护与控制4. 电气设备维护与管理：讲解纺织厂电气设备的日常维护、故障排除及管理方法。

教材章节：第四章 电气设备维护与管理5. 供电系统故障分析与处理：分析纺织厂供电系统常见故障原因，探讨故障处理方法及预防措施。

纺织厂供配电系统设计精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】某纺织厂供配电系统设计班级： 15电气二班学号：姓名：2017年月日目录序、题目 (3)一、各车间的负荷计算 (5)二、供电电压和初步方案确定 (7)三、车间供电系统的设计 (9)四、变电所主变压器的选择及主接线说明 (12)五、短路电流的计算 (13)六、设备的选择与校验 (18)七丶导线的选择 (22)八、主接线图及器件汇总 (23)题目2某纺织厂供配电系统设计一.原始资料1.工厂负荷数据：工厂多数车间为2班制，年最大负荷利用小时数4600小时。

工厂负荷统计资料见表1。

设计需要考虑工厂5年发展规划负荷（工厂负荷年增长率按2%）。

表1：化纤厂负荷情况表2.供电电源请况：按与供电局协议，本厂可由16公里处的城北变电所（110/38.5/11kV），90MVA 变压器供电，供电电压可任选。

另外，与本厂相距5公里处的其他工厂可以引入10kV电缆做备用电源，但容量只能满足本厂负荷的20%（重要负荷），平时不准投入，只在本厂主要电源故障或检修时投入。

3.电源的短路容量（城北变电所）：35kV母线的出线断路器断流容量为400MVA；10kV母线的出线断路器断流容量为350MVA。

4.电费制度：按两部制电费计算。

变压安装容量每1kVA为18元/月，电费为0.5元/ kW·h。

5.气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。

6.地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2 m。

二．设计内容1．总降压变电站设计（1）负荷计算（2）主结线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，根据改方案初选主变压器及高压开关等设备，经过概略分析比较，留下2～3个较优方案，对较优方案进行详细计算和分析比较，（经济计算分析时，设备价格、使用综合投资指标），确定最优方案。

棉纺织厂供配电系统设计姓 名王君明学 号 20107559 院、系、部 电气工程系 班 号 方1053-4班 完成时间2013年7月2日※※※※※※※※※※※ ※※ ※※ ※※※※※※※※※2010级供电技术课程设计目录第1章设计任务 01.1 设计内容 01.2 设计依据 0第2章负荷计算和无功功率补偿 (2)2.1 负荷计算 (2)2.2 无功功率补偿和主变压器的选择 (3)第3章工厂变电所主接线图 (5)第4章总配变电所所址选择 (6)第5章短路电流的计算 (8)5.1 短路计算电路图 (8)5.2 短路计算过程 (8)第6章变电所一次设备的选择校验 (10)6.1 10kV侧一次设备的选择校验 (10)6.2 380V侧一次设备的选择校验 (11)第7章工厂电源进线的选择 (12)第8章降压变电所防雷保护的设计 (13)8.1 直接防雷保护 (13)8.2 雷电侵入波的防护 (14)第9章设计总结 (14)参考文献 (15)第1章 设计任务1.1 设计内容根据已知的设计依据，合理设计棉纺厂供配电系统。

确定该厂所需变压器的台数与容量、类型。

选择变电所主接线方案、高低压设备和进出线。

确定防雷接地装置。

按要求写出设计说明书。

绘制该厂的主接线图和该厂供电系统的平面布线图。

要求该厂功率因数不低于0.9。

1.2 设计依据1.2.1 设计条件单位建筑面积照明:纺炼车间、原液车间和酸站按102m w 。

排毒机房按82m w 。

办公室和仓库按52m w 。

锅炉房按42m w 。

电源情况:本厂供电电源来自本厂西北方向9公里处的35/10kV 地区变电站，以10kV 双回路架空线供电。

电力系统参数:系统最大运行方式时，其短路容量为200MV ·A ；系统最小运行方式时，其短路容量为175MV ·A 。

气象及地质资料：年最高平均气温为34℃；年平均温度为25℃，年最高气温为38℃，年最低气温为-4℃，年雷暴雨日数为35天，厂区土壤为砂质粘土，ρ=100Ω/cm 2，地下水位为2.8~5.3米。

供电技术课程设计某棉一、教学目标本章节的教学目标分为三个部分：知识目标、技能目标和情感态度价值观目标。

知识目标：通过本章节的学习，学生需要掌握供电技术的基本原理、电力系统的组成及其工作原理，了解不同类型的电力设备和电路，并能够进行基本的电力计算。

技能目标：学生将能够运用所学知识对电力系统进行分析和设计，具备实际操作能力，能够进行简单的电力设备安装和调试。

情感态度价值观目标：培养学生对供电技术领域的兴趣和热情，增强学生的社会责任感和创新意识，培养学生的团队合作精神和实践能力。

二、教学内容本章节的教学内容主要包括供电技术的基本原理、电力系统的组成及其工作原理、不同类型的电力设备和电路、电力计算等。

首先，我们将介绍供电技术的基本原理，包括电压、电流、电阻等基本概念，并引导学生理解电力的产生和传输过程。

其次，我们将学习电力系统的组成及其工作原理，包括发电机、变压器、输电线路、配电设备等，并了解不同类型的电力系统和电路的运行方式和特点。

接着，我们将介绍不同类型的电力设备和电路，包括发电设备、变压器、电动机、电路元件等，并学习其工作原理和性能指标。

最后，我们将学习电力计算，包括电路的分析和设计方法，电力系统的稳定性和可靠性评估等，并能够进行简单的电力计算。

三、教学方法为了激发学生的学习兴趣和主动性，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

首先，我们将通过讲授法向学生传授供电技术的基本原理和知识，引导学生理解电力系统的组成和工作原理。

其次，我们将通过讨论法鼓励学生积极参与课堂讨论，培养学生的思维能力和问题解决能力。

接着，我们将通过案例分析法让学生结合实际案例进行分析和思考，加深对电力设备和电路的理解和应用能力。

最后，我们将通过实验法让学生亲自动手进行实验，培养学生的实际操作能力和实验技能。

四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源。

教材：我们将使用《供电技术》教材，作为学生学习的主要参考资料，引导学生掌握供电技术的基本知识和原理。
