复合式排气阀型号及应用

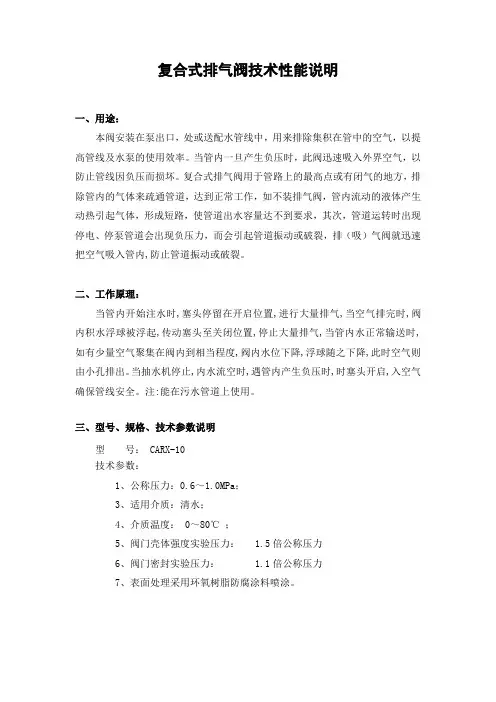

复合式排气阀技术性能说明一、用途：本阀安装在泵出口，处或送配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率。

当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。

复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内,防止管道振动或破裂。

二、工作原理：当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。

当抽水机停止,内水流空时,遇管内产生负压时,时塞头开启,入空气确保管线安全。

注:能在污水管道上使用。

三、型号、规格、技术参数说明型号： CARX-10技术参数：1、公称压力：0.6～1.0MPa；3、适用介质：清水；4、介质温度： 0～80℃；5、阀门壳体强度实验压力： 1.5倍公称压力6、阀门密封实验压力： 1.1倍公称压力7、表面处理采用环氧树脂防腐涂料喷涂。

阀门系统组成四、性能特点：复合式排气阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。

本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。

复合式与传统式排气阀的性能比较“▲”代表排气阀因阀体内空气压力增加而关闭赛头（POPPET）的压力，超过此压力，则排气阀失去大量排气功能。

水关闭压力，系指阀体内积满水，压力达到某一值时，排气孔均被堵塞不再排气时的压力，称之为水关闭压力。

性能曲线图压力等级：1.0MPaFLOW(C.M.H)m3/hCARX复合式排气阀每小时排气量表按每秒流速1.5～3.0米计算规格DN 25 50 80 100 150 200 250 300 350 400 m3/h Min 4 10 25 40 61 83 100 170 240 330 m3/h Max 8 20 50 80 122 166 200 340 480 660选用场所五、主要零部件材料所有零部件、密封件、防腐涂料均不采用对自来水造成污染的材料，材料的卫生条件符合GB17219《生活饮用水输配水设备及防护材料的安全性评价标准》要求。

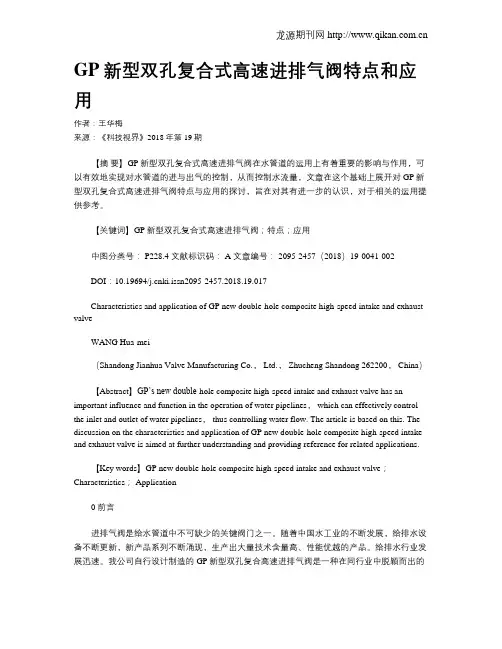

GP新型双孔复合式高速进排气阀特点和应用作者：王华梅来源：《科技视界》2018年第19期【摘要】GP新型双孔复合式高速进排气阀在水管道的运用上有着重要的影响与作用，可以有效地实现对水管道的进与出气的控制，从而控制水流量，文章在这个基础上展开对GP新型双孔复合式高速进排气阀特点与应用的探讨，旨在对其有进一步的认识，对于相关的运用提供参考。

【关键词】GP新型双孔复合式高速进排气阀；特点；应用中图分类号： P228.4 文献标识码： A 文章编号： 2095-2457（2018）19-0041-002DOI：10.19694/ki.issn2095-2457.2018.19.017Characteristics and application of GP new double-hole composite high-speed intake and exhaust valveWANG Hua-mei（Shandong Jianhua Valve Manufacturing Co.， Ltd.， Zhucheng Shandong 262200， China）【Abstract】GP’s new double-hole composite high-speed intake and exhaust valve has an important influence and function in the operation of water pipelines， which can effectively control the inlet and outlet of water pipelines， thus controlling water flow. The article is based on this. The discussion on the characteristics and application of GP new double-hole composite high-speed intake and exhaust valve is aimed at further understanding and providing reference for related applications.【Key words】GP new double-hole composite high-speed intake and exhaust valve；Characteristics； Application0 前言进排气阀是给水管道中不可缺少的关键阀门之一。

zsfp25自动排气阀标准
1. 标准介绍，首先，我们可以从标准的角度来看。

自动排气阀
通常是用于管道系统中的气体排放和防止气袋形成的设备。

针对
zsfp25自动排气阀，可能会有特定的标准适用于其设计、制造和性
能要求。

这些标准可能涉及材料选择、尺寸要求、工作压力范围、
密封性能、耐腐蚀能力等方面的规定。

2. 产品特性，其次，我们可以从产品特性的角度来看。

zsfp25
自动排气阀可能具有特定的工作原理、结构特点、适用范围、安装
要求等。

这些特性对于用户选择、安装和维护都具有重要意义。

3. 应用领域，此外，我们还可以从应用领域的角度来看。

zsfp25自动排气阀通常用于哪些领域？例如，是用于暖通空调系统、给水排水系统、供热系统还是其他工业设备中？不同的应用领域可
能对于产品性能和标准有不同的要求。

4. 相关技术要求，最后，我们可以从相关技术要求的角度来看。

自动排气阀作为管道系统中的重要附件，可能需要符合特定的安全、环保、能效等方面的技术要求。

此外，还可能涉及到与其他设备的
配合使用、管道系统的整体设计等方面的技术要求。

综上所述，针对"zsfp25自动排气阀标准"这个问题，我们可以从标准、产品特性、应用领域和相关技术要求等多个角度来全面了解这个产品。

希望以上回答能够满足你的需求。

压力污水管道上的自动排气阀污水复合式排气阀污水复合式排气阀用于污水管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。

如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。

污水复合式排气阀作用原理：管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。

管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。

如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。

注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。

必须配一只阀门作为检修用。

SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（如图）这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。

次产品是专用污水管道工程的排气阀。

污水复合式排气阀技术参数：1.工作压力：1.0Mpa2•介质：清水3•使用温度：常温4. 阀体：HT2005. 浮球与活瓣：304不锈钢6. 密封材料：丁晴橡胶SCAR型外形尺寸SCAR 污水复合式排气阀 型号:SCAR 型 口径:DN25-400 压力:1.6MPaSCAR 污水复合式排气阀SCAR 污水复合式排气阀用于管路上的最高点或有闭气的地方， 排除管内的气体 来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体， 形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道 会出现负压力，而会引起管道振动或破裂，排 （吸）气阀就迅速把空气吸入管内， 防止管道振动或破裂。

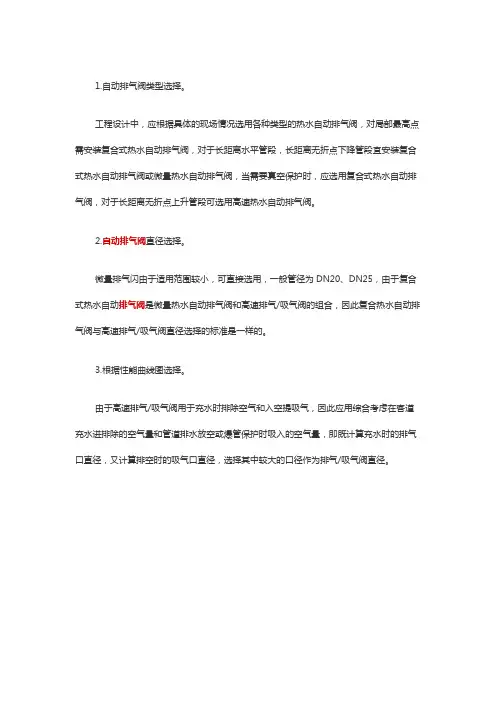

1.自动排气阀类型选择。

工程设计中，应根据具体的现场情况选用各种类型的热水自动排气阀，对局部最高点需安装复合式热水自动排气阀，对于长距离水平管段，长距离无折点下降管段宜安装复合式热水自动排气阀或微量热水自动排气阀，当需要真空保护时，应选用复合式热水自动排气阀，对于长距离无折点上升管段可选用高速热水自动排气阀。

2.自动排气阀直径选择。

微量排气闪由于适用范围较小，可直接选用，一般管径为DN20、DN25，由于复合式热水自动排气阀是微量热水自动排气阀和高速排气/吸气阀的组合，因此复合热水自动排气阀与高速排气/吸气阀直径选择的标准是一样的。

3.根据性能曲线图选择。

由于高速排气/吸气阀用于充水时排除空气和入空提吸气，因此应用综合考虑在客道充水进排除的空气量和管道排水放空或爆管保护时吸入的空气量，即既计算充水时的排气口直径，又计算排空时的吸气口直径，选择其中较大的口径作为排气/吸气阀直径。

地铁四号线给排水及消防系统阀门招标文件中的阀门技术要求6.基本要求卖方应对所投产品的结构、技术特性、制作工艺、有关参数、执行的技术标准给予全面的描述与说明。

地铁车站的杂散电流对金属管材的电化学腐蚀非常严重，关于阀门的防迷流措施要紧是指生产阀门所选用材料均要在地铁潮湿、振动、强杂散电流腐蚀等环境下具有较强的抗电流腐蚀能力、较长的使用寿命，因此要求电动执行器、不锈钢、优质球墨铸铁、青铜与各类易损件等材料品质优良。

6.1弹性座封闸阀技术规范（1）用途➢应用于车站生活给水管网的室外部分及倒流防止器前后，止回阀前后等；应用于车站消防泵房给水引入管。

➢应用于车站消防给水管网。

（2）规格要求➢车站生活给水管网使用暗杆软密封闸阀；车站消防管网使用明杆软密封消防专用闸阀，该阀门颜色为红色。

➢该闸阀要紧由阀体、阀瓣、阀轴、阀盖及传动装置等构成。

➢结构长度应符合GB12221-89标准中短系列要求。

➢生产、生活给水管使用法兰连接；消防给水管使用法兰或者沟槽式连接。

➢法兰连接尺寸与密封面的形状、尺寸应符合GB/T17241.6-1998的要求。

➢根据使用要求，生活给水管道压力为1.0Mpa，消防给水管道压力为1.6Mpa。

（3）结构特点➢该阀门传动装置为传动帽/涡轮式。

➢阀门阀座应为平底式，且导向槽应设在阀瓣上，以避免杂物对密封面的卡阻，而导致关闭不严或者封面损坏。

➢阀瓣应为整体包胶式结构，其金属骨架内外表面与介质完全隔离，以防止阀芯的锈蚀与胶层的剥离。

➢联结阀瓣与阀轴的螺母应整体紧密镶嵌在阀芯上，且应选用耐磨耐蚀材质。

➢阀盖应设计成自密封结构，以防外漏。

➢阀轴应设有止推轴承及3道“O”型密封圈，以保证轴密封严密同时，同时操作扭矩符合下表要求：（4）材质阀体：球墨铸铁阀盖：球墨铸铁阀轴：不锈钢（316或者以上）阀芯：球墨铸铁包胶密封橡胶：三元乙丙橡胶（EPDM）螺栓及螺帽：不锈钢（316或者以上）阀芯联结螺母：青铜（5）防腐涂装除橡胶、铜及不锈钢外，阀体内、外均须涂上环保型无毒环氧树脂粉末涂装，涂料干后不溶解于水，不影响水质，并不因空气温度起变化而发生异状，其内部厚度应在0.3mm以上，外部厚度应在0.15mm以上。

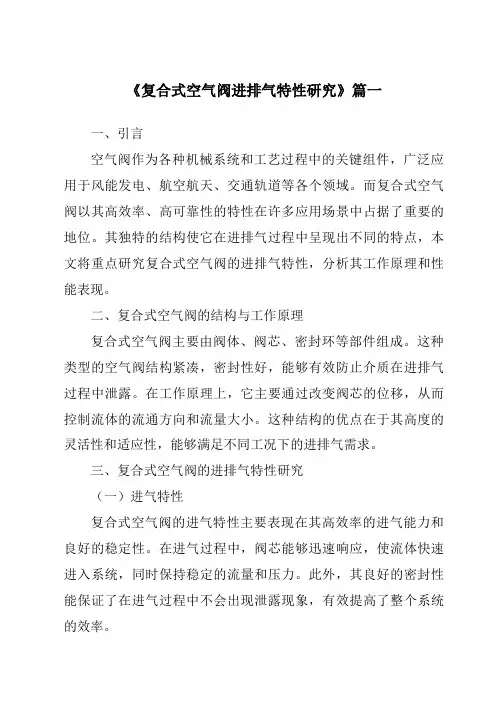

《复合式空气阀进排气特性研究》篇一一、引言空气阀作为各种机械系统和工艺过程中的关键组件，广泛应用于风能发电、航空航天、交通轨道等各个领域。

而复合式空气阀以其高效率、高可靠性的特性在许多应用场景中占据了重要的地位。

其独特的结构使它在进排气过程中呈现出不同的特点，本文将重点研究复合式空气阀的进排气特性，分析其工作原理和性能表现。

二、复合式空气阀的结构与工作原理复合式空气阀主要由阀体、阀芯、密封环等部件组成。

这种类型的空气阀结构紧凑，密封性好，能够有效防止介质在进排气过程中泄露。

在工作原理上，它主要通过改变阀芯的位移，从而控制流体的流通方向和流量大小。

这种结构的优点在于其高度的灵活性和适应性，能够满足不同工况下的进排气需求。

三、复合式空气阀的进排气特性研究（一）进气特性复合式空气阀的进气特性主要表现在其高效率的进气能力和良好的稳定性。

在进气过程中，阀芯能够迅速响应，使流体快速进入系统，同时保持稳定的流量和压力。

此外，其良好的密封性能保证了在进气过程中不会出现泄露现象，有效提高了整个系统的效率。

（二）排气特性复合式空气阀的排气特性主要体现在其有效的排气能力和压力平衡性。

在排气过程中，阀芯能够快速准确地调节流量大小和方向，有效降低系统的压力波动。

同时，通过调整阀芯的位置和流量控制方式，可以实现系统的压力平衡，确保系统在排气过程中的稳定运行。

四、实验分析为了进一步了解复合式空气阀的进排气特性，我们进行了一系列实验。

实验结果表明，复合式空气阀在进排气过程中表现出良好的性能。

在进气过程中，其流量和压力均能迅速达到稳定状态；在排气过程中，其流量控制准确，压力波动小。

此外，我们还对不同工况下的复合式空气阀进行了测试，发现其具有良好的适应性和可靠性。

五、结论通过对复合式空气阀的进排气特性进行研究，我们发现其具有高效率、高稳定性的特点。

在进气过程中，其快速响应和良好的密封性能保证了系统的稳定运行；在排气过程中，其有效的排气能力和压力平衡性降低了系统的压力波动。

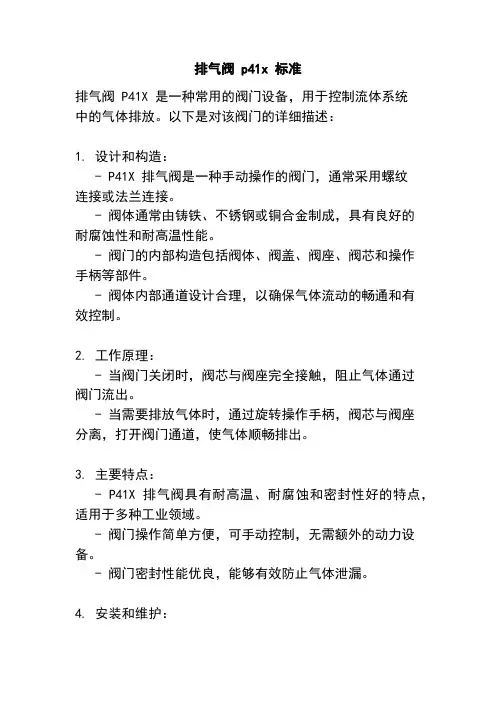

排气阀 p41x 标准
排气阀 P41X 是一种常用的阀门设备，用于控制流体系统
中的气体排放。

以下是对该阀门的详细描述：
1. 设计和构造：
- P41X 排气阀是一种手动操作的阀门，通常采用螺纹
连接或法兰连接。

- 阀体通常由铸铁、不锈钢或铜合金制成，具有良好的
耐腐蚀性和耐高温性能。

- 阀门的内部构造包括阀体、阀盖、阀座、阀芯和操作
手柄等部件。

- 阀体内部通道设计合理，以确保气体流动的畅通和有
效控制。

2. 工作原理：
- 当阀门关闭时，阀芯与阀座完全接触，阻止气体通过
阀门流出。

- 当需要排放气体时，通过旋转操作手柄，阀芯与阀座
分离，打开阀门通道，使气体顺畅排出。

3. 主要特点：
- P41X 排气阀具有耐高温、耐腐蚀和密封性好的特点，适用于多种工业领域。

- 阀门操作简单方便，可手动控制，无需额外的动力设备。

- 阀门密封性能优良，能够有效防止气体泄漏。

4. 安装和维护：
- P41X 排气阀的安装位置应根据具体的流体系统要求确定。

- 在安装前，应确保阀门和管道连接处的螺纹或法兰连接牢固可靠。

- 定期对阀门进行维护和检修，清除阀门内部的污物和堵塞物，保证阀门的正常运行。

总之，排气阀 P41X 是一种常用的手动操作阀门，用于控制气体排放。

它具有耐高温、耐腐蚀和良好的密封性能，适用于多种工业领域。

在安装和维护时，需要确保阀门与管道连接可靠，并定期进行保养和检修。

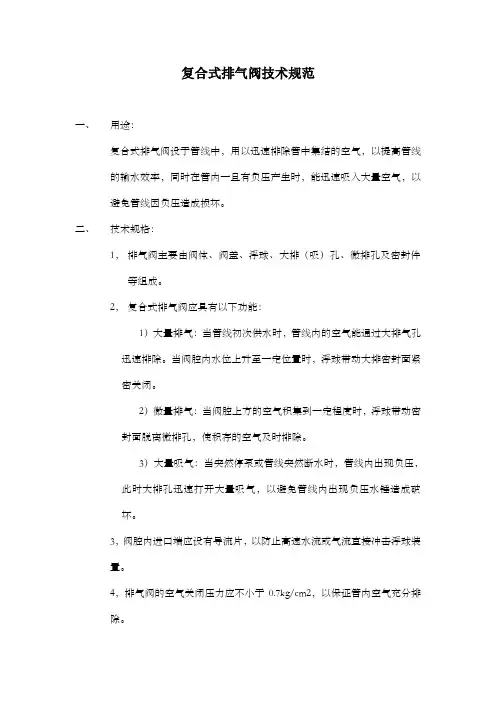

复合式排气阀技术规范一、用途：复合式排气阀设于管线中，用以迅速排除管中集结的空气，以提高管线的输水效率，同时在管内一旦有负压产生时，能迅速吸入大量空气，以避免管线因负压造成损坏。

二、技术规格：1，排气阀主要由阀体、阀盖、浮球、大排（吸）孔、微排孔及密封件等组成。

2，复合式排气阀应具有以下功能：1）大量排气：当管线初次供水时，管线内的空气能通过大排气孔迅速排除。

当阀腔内水位上升至一定位置时，浮球带动大排密封面紧密关闭。

2）微量排气：当阀腔上方的空气积集到一定程度时，浮球带动密封面脱离微排孔，使积存的空气及时排除。

3）大量吸气：当突然停泵或管线突然断水时，管线内出现负压，此时大排孔迅速打开大量吸气，以避免管线内出现负压水锤造成破坏。

3，阀腔内进口端应设有导流片，以防止高速水流或气流直接冲击浮球装置。

4，排气阀的空气关闭压力应不小于0.7kg/cm2，以保证管内空气充分排除。

5，排气阀的最小水关闭压力应达到0.2kg/cm2，以避免排气阀在不排气情况下漏水。

三、材质：1，阀体及阀盖：球墨铸铁2，浮球：不锈钢3，连杆：铝青铜或不锈钢4，密封垫：丁腈橡胶四、测试检验：1，每个排气阀至少应从完全关闭至完全打开位置，再至完全关闭位置反覆操作测试三次。

2，水关闭压力测试：在0.2kg/cm2水压力情况下，5分钟期间内，阀门能紧密关闭不漏水为合格。

3，空气关闭压力测试：在空气压力为0.7kg/cm2时，排气阀塞头吸起，阻止排气。

五、防腐涂装：阀体、阀盖内外表面，须经喷砂或其它方式处理，除去油锈、水份、污物等杂质，再涂环保型无毒环氧树脂漆两道，总厚度为0.125m/m以上。

所有涂料干后不溶解于水，不影响水质，且不因空气、温度变。

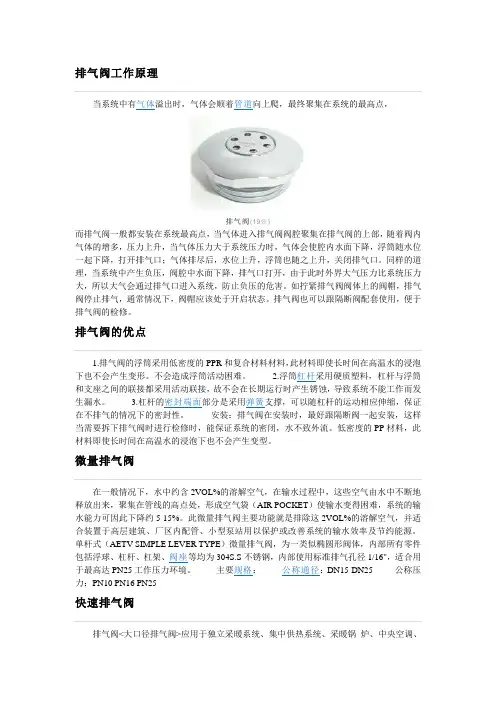

排气阀工作原理当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，排气阀(19张)而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。

如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。

排气阀也可以跟隔断阀配套使用，便于排气阀的检修。

排气阀的优点1.排气阀的浮筒采用低密度的PPR和复合材料材料，此材料即使长时间在高温水的浸泡下也不会产生变形。

不会造成浮筒活动困难。

2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。

3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。

安装：排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。

低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。

微量排气阀在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET）使输水变得困难，系统的输水能力可因此下降约5-15%。

此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。

单杆式（AETV SIMPLE LEVER TYPE）微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304S.S不锈钢，内部使用标准排气孔径1/16"，适合用于最高达PN25工作压力环境。

E121自动排气阀鲜明对比的是，截至2005年底，我国拥有自主知识产权核心技术的企业仅为万分之三，99％的企业没有申请专利，60％的企业没有自己的商标，很多企业处在有“制造”无“创造”、有“产权”无“知识”的状态。

在社会生产和科技水平高度发达的今天，知识产权已经成为最具有控制力的生产要素，作为人类智慧的产物，它已经具备了能够与资本分庭抗礼的地位，一个具体的表现则是，在对产业链的控制力上，自主知识产权已经远远超越资本。

这一点在高新技术产业表现得尤为明显--核心技术加上知识产权就意味着高额利润。

英特尔公司拥有电脑核心CPU的设计制造技术，其税后利润达到20％；微软公司掌握了计算机操作系统核心技术，其税后利润更是高达40％。

而与此相对应，我国许多年产百万台电脑的企业，由于缺乏核心技术和自主知识产权，其税后利润不超过5％。

知识产权领域中的“国退洋进”表明，国外企业正在通过和利用知识产权竞争中国市场，而在大量中国企业普遍落后的情况下，这种格局将会使得中国日益丧失在产业链条中的主导权，而处于被外资压抑和控制的地位。

从表面上看，“国退洋进”似乎是由于中国企业自主创新能力不高造成的，但事实上，更深层次的原因则是体制和环境。

一个不可否认的历史事实是，中国的创新体系一直沿用前苏联模式，大学与科研院所是创新主体。

尽管改革开放后技术创新主体首页>>产品中心>>单口排气阀产品型号：QB1-10产品名称：单口排气阀产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。

本阀分为丝扣式和法兰式两种排气阀。

QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

二、工作原理:管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。

当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

三、零件材料:1、阀体、铸铁2、阀盖、铸铁3、浮球、不锈钢4、塞头、橡胶5、排气阀、黄铜6、螺丝、螺帽、元钢四、单口排气阀主要尺寸:DN H D D1 Z-фd法兰式15 245 195 160 4-18 20 245 195 160 4-18 25 245 195 160 4-18丝口式15、20 245 25、32 245 40、50 310订货须知：一、①单口排气阀产品名称与型号②单口排气阀口径③单口排气阀是否带附件二、若已经由设计单位选定公司的单口排气阀型号，请按单口排气阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品:快速排气阀自力式平衡阀微量排气阀双口排气阀复合式排气阀不锈钢排气阀排气阀>>单口排气阀>>单口自动排气阀产品名称：单口自动排气阀产品型号：QB1产品口径：DN15-80产品压力：1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

P41X快速排（吸）气阀本产品设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，使KP型更完美，产品合格率可达100%。

KP快速排气阀作用原理管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。

如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。

主要特点1、能够排除管道中的气体，减少阻力节约能源。

2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。

3、排气能力是普通双孔排气阀多倍。

4、浮球托架为不锈钢，使用寿命长，安全可靠。

主要用途本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。

阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。

本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。

快速排气阀技术参数1. 介质：清水2. 使用温度常温3. 阀体：灰铸铁HT2004. 浮球与塞头：不锈钢5. 密封材料，丁腈橡胶6. 阀体强度试验，1.5MPa7. 密封试验压力0.05-1.1MPaKP 排气量表（按每秒流速成1.5-3.0米计算）QB-2,QB2-10法兰双口快速排气阀双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。

工作原理当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。

复合式空气阀选型计算摘要：一、复合式空气阀的概述二、复合式空气阀的选型要素1.工作压力2.工作温度3.接口尺寸4.材质要求三、复合式空气阀的选型计算1.计算公式2.示例分析四、复合式空气阀的安装与维护正文：复合式空气阀是一种常用的流体控制设备，广泛应用于各种工业领域。

在选择复合式空气阀时，需要考虑多个因素，确保其能够满足使用要求。

本文将详细介绍复合式空气阀的选型计算方法。

首先，了解复合式空气阀的概述是十分重要的。

复合式空气阀主要由阀体、阀盖、阀杆、弹簧等部件组成，其工作原理是利用弹簧的压力平衡作用，实现阀门的开启和关闭。

这种阀门具有结构简单、密封性能好、操作方便等优点。

在选择复合式空气阀时，需要考虑以下几个要素：1.工作压力：根据系统的工作压力，选择相应压力等级的复合式空气阀。

需要注意的是，阀门的压力等级应稍高于系统的工作压力，以保证阀门的正常工作。

2.工作温度：根据系统的使用温度，选择合适的复合式空气阀材质。

一般情况下，碳钢阀门适用于常温、低压场合，不锈钢阀门适用于高温、高压场合。

3.接口尺寸：根据系统管道接口尺寸，选择合适的复合式空气阀规格。

需要注意的是，阀门的接口尺寸应与管道接口尺寸相匹配，以确保连接的紧密性。

4.材质要求：根据实际使用环境和介质特性，选择合适的阀门材质。

例如，对于腐蚀性介质，应选用耐腐蚀材料制作的阀门。

接下来，本文将介绍复合式空气阀的选型计算方法。

计算时，需要知道以下参数：1.计算公式：Q = Cv × P其中，Q 为阀门流量系数，Cv 为阀门的设计流量；P 为系统的工作压力。

2.示例分析：假设某系统的的工作压力为1.0MPa，设计流量为100m/h，求阀门的流量系数。

Q = Cv × P100 = Cv × 1.0得出：Cv = 100 / 1.0 = 100m/h根据计算结果，选择流量系数为100m/h 的复合式空气阀即可。

最后，我们来看一下复合式空气阀的安装与维护。

型号编制一、对夹式蝶阀(DN50～DN600)把手式蝶阀（DN50～DN150）WBLX-0050-10蜗轮式蝶阀（DN50～DN600）WBGX-0050-10电动对夹式蝶阀(DN50～DN600)WBEX-0050-10二、法兰式蝶阀（DN300～DN3000）FBGX-0300-10电动法兰式蝶阀（DN300～DN3000）FBEX-0300-10三、弹性座封闸阀(DN50～DN800)手动闸阀RVHX-0050-10电动闸阀RVEX-0050-10四、弹性座封偏心旋塞阀(DN50～DN800) 把手式旋塞阀（DN50～DN150）PLVL-0050-10蜗轮式旋塞阀（DN50～DN800）PLVG-0050-10电动式旋塞阀（DN50～DN800）PLVE-0050-10气动旋塞阀（DN50～DN800）PLVP-0050-10五、静音式止回阀小口径（DN50～DN250）NRVZ-0050-10大口径（DN250～DN900）NRVG-00250-10六、橡胶瓣止回阀（DN50～DN800）SFCV-0050-10七、双瓣止回阀（DN50～DN800）DDCV-0050-10八、排气阀微量排气阀（DN15～DN50）ARSX-0015-10清水用复合式排气阀（DN25～DN80）CARX-0025-10污水复合式排气阀（DN50～DN200）SCAR-0050-10缓冲阀（DN50～DN400）SCKV-0050-10双瓣缓冲阀（DN50～DN400）DDHC-0050-10九、100X遥控浮球阀（DN50～DN600）100X-0050-10101X超声波液位控制阀(DN50～DN600)101X-0050-10十、200X先导式减压阀（DN50～DN600）200X-0050-10十一、倒流防止器（DN25～DN300）RPBP-0025-10十二、不锈钢球阀一片式内螺纹不锈钢球阀 B01-0015-10两片式内螺纹不锈钢球阀 B02-0015-10三片式内螺纹不锈钢球阀 B03-0015-10二片式法兰球阀 BF-0015-10十三、不锈钢内螺纹闸阀 GAT-0015-10不锈钢法兰闸阀GAF-0015-10十四、不锈钢内螺纹截止阀GLT-0015-10 不锈钢法兰截止阀GLF-0015-10十五、不锈钢内螺纹止回阀CT-0015-10旋启式法兰止回阀CF-0015-10十六、内螺纹不锈钢Y型过滤器YT-0015-10 十七、手动平衡阀KPF-0015-10。

复合式排气阀标准全文共四篇示例，供您参考第一篇示例：复合式排气阀是一种具有重要作用的设备，它在工业生产和设备运行中发挥着关键的作用。

本文将针对复合式排气阀的标准进行详细介绍，从其定义、分类、性能要求、应用范围等方面展开阐述。

一、复合式排气阀的定义复合式排气阀是一种用于控制管道系统中压力、流量和介质的设备，具有阀体、密封元件、执行机构等部分组成。

它的作用在于能够精确地控制管道系统中的气体或液体流动，保证系统正常运行。

二、复合式排气阀的分类根据结构和工作原理的不同，复合式排气阀可以分为平衡式排气阀、漂浮球式排气阀、浮球式排气阀等。

平衡式排气阀一般通过阀芯的位置变化来调节介质的流动，漂浮球式排气阀则通过浮球的浮沉来控制阀门的开闭，浮球式排气阀则利用浮球与阀门的关系来控制介质的流动。

三、复合式排气阀的性能要求复合式排气阀的性能要求是其能否正常、稳定地工作的保证。

首先是密封性能，阀门关闭时需确保密封性良好，不漏气、不漏液。

其次是耐高温、耐腐蚀、耐压力的能力。

还包括阀门的响应速度、控制精度、使用寿命等方面的性能要求。

四、复合式排气阀的标准针对复合式排气阀的性能要求以及工作环境的要求，国际上及各个国家都有相应的标准对其进行规范。

国际上的ISO标准、欧洲的EN 标准、美国的ANSI标准等都对复合式排气阀的设计、制造、安装和使用提出了相应的要求。

这些标准的制定是为了保证复合式排气阀的质量和使用安全。

五、复合式排气阀的应用范围复合式排气阀广泛应用于石油化工、冶金、电力、矿山、食品等工业部门，也广泛用于市政工程、建筑设备以及家用设备中。

由于其结构多样化、性能可靠、使用方便等特点，因此在各个领域都有着重要的作用。

复合式排气阀作为一种重要的管道控制设备，其标准对其性能和质量起到了至关重要的作用。

通过遵循相应的标准规范，可以确保复合式排气阀在生产和使用过程中具有理想的性能和可靠性，更好地满足各种工业和民用领域的需求。

第二篇示例：复合式排气阀是指由多种工作原理、结构或功能组合而成的一种排气阀。

复合式排气阀一、产品[复合式排气阀]的详细资料:产品型号：CARX产品名称：复合式排气阀产品特点：本产品用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。

二、作用原理:当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。

如管道在正常运转时自然会产生少量气体会聚到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。

如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。

三、技术参数:1、介质：清水2、使用温度：常温3、阀体：灰铸铁HT2004、浮球与塞头：不锈钢5、密封材料：丁腈橡胶6、阀体强度打压：1.5Mpa7、密封试验打压：0.05-1.1Mpa不漏水四、外形尺寸（尺寸单位：mm）:公称通径（DN）H L L1 20/25 400 290 18050 480 370 20080 600 420 250100 600 420 250150 750 600 350200 870 670 410五、零件材料:NO 名称材质1 阀体HT2002 阀盖HT2003 浮球304不锈钢4 阀瓣黄铜、不锈钢5 杠杆H59黄铜6 塞头不锈钢六、排气量表（按每秒1.5-3.0米计算）:规格25 55 80 100 150 200 250 300 350 400 200米3/小时4-8 10-20 25-50 40-80 61-122 83-166 100-200 170-340 240-480 330-660订货须知：一、①双口排气阀产品名称与型号②双口排气阀口径③双口排气阀是否带附件二、若已经由设计单位选定公司的双口排气阀型号，请按双口排气阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品:快速排气阀自力式平衡阀复合式排气阀快速排气阀单口排气阀不锈钢排气阀其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气动，80 825 990 100 900 1080液动快开排泥阀125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型DN15 3300电磁流量计DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800 DN250 5700 DN300 7200 DN350 7800 DN400 9300 DN500 10800 DN600 13500 DN700 16500 DN800 21750 DN900 24750 DN1000 28500 DN1200 36000名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500 DN125 1650 DN150 1875 DN200 2400 DN250 3000 DN300 3600 DN350 4200 DN400 5700 DN450 6750 DN500 8400 DN600 9000 DN700 12750 DN800 16500 DN900 21000 DN1000 24750名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750 DN150 4350 DN200 5700DN250 7350DN300 8700DN400 11250DN500 14250DN600 18000 橡胶接头价格KXT(JGD)可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5 100×125 571.5 DN100 198 198 346.5 208.5 292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708 DN150 351 351 750 417 457.5 538.5 200×100 1170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPaDN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 4290 12022.5 6679.5 7350 8745 400*300 2068.5 DN900 5313 7986 8790 0 400*350 2236.5 DN1000 6135 9438 10380 12243 1200*800 32670DN1100 82500 备注以上产品橡胶为天然胶， 法兰锻钢。
