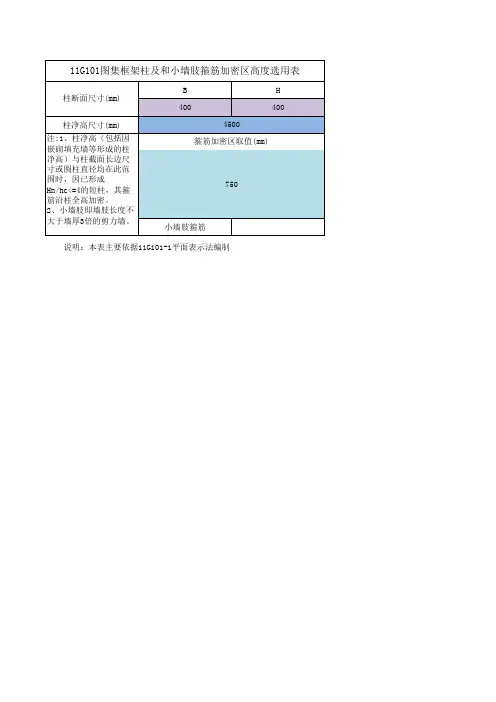

11G101框架柱箍筋加密区选定表

1 带地下室高层房屋建筑框架柱子嵌固部位箍筋加密范围施工中,遇到有些带地下室高层房屋建筑框架柱子不仅要求地下室顶板以上的首层框架柱在H1/3的高度范围内加密,而且还要求最底下那层地下室柱子还要/3的高度范对箍筋进行加密；有些工程只要求地下室顶板以上的首层框架柱在H1围内加密,不要求地下室柱子箍筋加密；这两种设计对嵌固部位箍筋加密范围的要求不一样,究竟那种是对的最底下那层地下室柱子箍筋加密到底需要不需要,是对还是不对在具体工程中,要按照高层建筑箱形与筏形基础技术规范JGJ 6—1999的规定来确定上部结构的嵌固部位,现将该规范的有关条文摘录如下：5.1.3 高层建筑的地下室采用箱形或筏形基础,且地下室四周回填土为分层夯实时,上部结构的嵌固部位可按下列原则确定：5.1.35.1.3.2 采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度大于等于上部结构层间侧移刚度5.1.3地下室墙的间距表5.1.3从以上条文我们看到带地下室高层房屋建筑框架柱子嵌固部位,设计需要按照不同的结构形式来考虑;对不同设防烈度的地下室墙的最大间距必须限制,满足表5.1.3的要求;地下室四周回填土要分层夯实;在同时满足这2条要求之后,单层地下室为箱基,上部结构为框架、剪力墙或框剪结构时,上部结构的嵌固部位可取/3的高箱基的顶部作为嵌固部位,此时,只要对地下室顶板以上的首层框架柱在H1度范围内加密,地下室本身的柱不需要加密;采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度1≥上部结构层间侧移刚度的倍时,地下一层结构顶部可作为上部结构的嵌固部位图5.1.3ｂ、ｃ,这种情况,也只要对地下室顶板以上的首层框架柱在H/3的高度范围内加密,地下室本身的柱不1需要加密;采用箱基的多层地下室及采用筏基的地下室,对于上部结构为框架、剪力墙或框剪结构的多层地下室,当地下室的层间侧移刚度＜上部结构层间侧移刚度的倍时,地下一层结构顶部就不能作为上部结构的嵌固部位,这种情况上部结构嵌固在箱基或筏基大底板的顶部续图5.1.3d、e,紧挨着大底板的这层地下室柱子箍筋就必须要符合嵌固部位的要求;我们在这里已经将上部结构的嵌固按照规范要求作了解答,同时我们还要宣传,在遭遇到地震影响时,地下部分结构大地运动一起运动,不产生相对运动,或即便产生相对运动,数值也不大,所以在历次城市地震中,地下室的震害都比较轻微;而出地面之后的上部结构,在地震影响下,就会产生相对运动,所以续图5.1.3的d/3的范围对箍筋进行和e的地下室顶板以上的地面首层框架柱,仍然需要在下部H1加密;我们在施工中,遇到的图纸会有两种不同的加密范围要求,这是针对不同结构的不同情况,结构师所采取的不同处理方法,都是正确的,都应遵循施工;具体施工应该遵循项目结构工程师的绘制的具体设计文件来进行柱子箍筋的加密,不要盲目地把混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构中的一些通用要求,作为放之四海而皆准的判定标准,来判定具体设计施工图不同加密要求的对或不对;1 层间侧移刚度,要理解层间侧移刚度,首先要知道什么是侧移刚度,侧移刚度是指产生单位侧移所需要的力;如图所示,在单竖杆的顶端产生一个单位1的侧移,需要施加大小为D的力,这个D值就称为这个单竖杆的侧移刚度;同理,层间侧移刚度是指使层间产生一个单位侧移所需要的力;,譬如说,使得某层地下室的顶部产生1cm的侧向位移,需要在该地下室顶部施加3100kN的水平力,而使得该地下室顶部以上的第一层上部结构产生1cm的层间侧向位移,只要施加2000kN的水平力,我们就说这个地下室的层间侧移刚度,是上部结构层间侧移刚度的3100/2000＝倍＞;这个地下室与上部结构层间侧移刚度比符合嵌固端的规定要求,可以视作嵌固部位;此时最下一层地下室的框架柱箍筋就不需加密,只要对上/3高度范围的箍筋进行加密;部结构底部的框架柱H1如果说,使得某层地下室的顶部产生1cm的侧向位移需要在该地下室顶部施加3100kN的水平力,而使得该地下室顶部以上的第一层上部结构产生1cm的层间侧向位移只要施加2300kN的水平力,我们就说这个地下室的层间侧移刚度是上部结构层间侧移刚度的3100/2300＝倍＜;这个地下室与上部结构层间侧移刚度比不符合嵌固端的规定要求,不可以视作嵌固部位,那就得把基础大底板的顶面作为嵌固部位;此时最下一层地下室和上部结构底部的框架柱箍筋均需加密;2 次梁上部钢筋放在主梁上部钢筋的上方,主梁的钢筋保护层如何处理,影响到主梁截面的有效高度,会不会降低截面的抗力设计施工时,首先考虑板的上部保护层板的上部钢筋保护层应≥15mm,其次考虑次梁最小保护层次梁最小保护层＝15mm＋板筋外直径,且d≥25mm；次梁保护层一般为25～30mm;最后考虑主梁上部纵向钢筋的最小保护层主梁上部纵向钢筋的最小保护层＝＝max15mm＋板筋外直径,25mm＋次梁钢筋的外直径主梁保护层一般为45～60mm;这个问题,早在上世纪50～80年代的大中专钢筋混凝土结构教科书的“钢筋混凝土现浇楼盖”一章的“主梁的计算与构造”中已经进行了详尽的阐述;一般教科书在讲了荷载、计算跨度取值、计算简图和内力计算之后,接着就讲“截面强度计算”,在跨中正弯矩截面正截面设计时,取T形截面；支座截面承受负弯矩,按照矩形截面计算;当计算主梁支座截面的负弯矩正截面抗弯强度时,应注意主梁截面有效高度的取值与次梁不同;在支座处,由于板的上部钢筋、次梁的上部钢筋和主梁的上部钢筋相互垂直交叉,次梁的上部纵向在板筋的下方,主梁的上部钢筋又在次梁上部纵向钢筋的下面,因而主梁的有效高度值减少了,相差一个次梁钢筋的外直径,主梁支座截面有效高度一般可按下列公式计算：一排钢筋时：h0＝h－as＝h－50～60mm二排钢筋时：h0＝h－as＝h－70～80mm三排钢筋时：h0＝h－as＝h－90～110mm四排钢筋时：h0＝h－as＝h－110～130mm现在大家都采用PKPM等设计软件进行设计,各结构软件在编制时已经考虑了主梁支座截面有效高度的合理取值,所以我们在设计与施工时,就不要担心主梁保护层取定为50～60mm时,截面的有效高度减少会影响截面抗力因而造成结构不安全的问题;3 什么是刚性地坪,框架柱箍筋在刚性地坪上下为什么要加密框架柱箍筋在刚性地坪上下的加密与框架柱底部加密区是怎样的关系在建筑设计中,将地面分为刚性地面和柔性地面,“各种整体面层地面,如细石混凝土地面、水泥砂浆地面、水磨石地面等,一般称为刚性地面;整体地面实际上由刚性的板体和柔性地基两部分组成,他们互相依赖、又互相制约、两者互为存在的条件,共处于一个矛盾的统一体;”摘自建筑地面与楼面手册中国建筑工业出版社邓学才主编2005年11月出版.;软木等铺就的地面,在建筑上,则称为柔性地面;在工程结构设计中,考虑刚性地面对结构设计计算和构造的影响有两种情形：一种是砌体结构设计中刚性地面对确定计算方案的影响；另一种就是混凝土结构柱在刚性地坪上下设计要进行专门的构造处理;我们这里只讨论后一种刚性地坪;刚性地坪,顾名思义,地坪的平面刚度比较大;笔者在等专业论坛上宣传说,当房屋的地坪厚度≥200mm,地坪的混凝土强度等级≥C20时,应视为刚性地坪;好多读者向我要“依据”,我说这是来自宏观地震震害经验;主要是根据1975年2月5日辽南级城市地震的经验和1976年7月28日的唐山级城市地震经验,由中国建筑西北工业设计院刘大海等我国资深抗震专家,在工业与民用建设抗震设计规范TJ 11-78修订期间提出来的,可供设计人员在工程设计实践中结合自身的工程经验采用;一个具体的混凝土地坪,在其厚度和混凝土强度等级确定之后,它的刚度是绝对的,但是这个地坪对混凝土框架柱的抗震负面影响是相对的,我们崇尚在工程中采用科学哲学和技术哲学的思路来考量问题、分析问题和解决问题;我们首先与读者一起做这样一个实验：请一个7岁的儿童,单手握住一根5mm直径的“意杨”树枝,再让树枝受到外力的折腾,结果是没二下,“意杨”树枝就被折断了；还是请这个儿童,单手握住一根50mm直径的“意杨”树枝,还让树枝受到外力折腾,不但50mm直径的“意杨”树枝未被折断,这个儿童的小手如不迅即松开,很可能会受伤;我想从这个实验让大家懂得这样一个事实：不同截面刚度的框架柱,不同厚度的地坪对它的“握裹”作用在力度上是有区别的;框架柱在强烈地震的影响下,发生水平往复振动;如果在水平往复振动的过程中,框架柱A不坏,地坪A率先破碎损坏,地坪A相对框架柱A而言,就不是刚性地坪；如果在水平往复振动中,地坪B不碎,框架柱B在地坪B以上部位首先开裂损坏,这个地坪B相对这个框架柱B而言,就是刚性地坪;所以,笔者进一步指出,结构工程师在设计时,考量是不是刚性地坪,要结合框架柱截面的刚度大小;如果是600×800mm的C30的框架柱,那么混凝土地坪厚度≥200mm,混凝土强度等级≥C20,应考虑刚性地坪对框架柱的抗震不利影响,采取抗震措施;如果是400×400mm的C20的框架柱,那么厚度≥150mm,混凝土强度等级≥C20,也应考虑刚性地坪对框架柱的抗震不利影响,采取抗震措施;因为柱小,绝对刚度并不太大的地坪也会对柱产生抗震不利影响,造成框架柱根部的震害加重;应对混凝土地坪对框架柱抗震不利的影响,设计通常采用两项措施,第一项措施就是像混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构要求的那样,在刚性地坪上下各500mm的范围内,加密框架柱的箍筋间距;还有第二项措施是在框架柱四周留置30～50mm宽的变形缝,使刚性地坪挨不着框架柱,在缝内填充柔软的可变形材料,使刚性地坪挨不着框架柱,产生不了负面影响;就不必再对框架柱进行箍筋间距加密处理;进行了以上讨论之后,我们希望施工监理条线的读者,不要对具体项目的混凝土地坪擅自判定为“刚性地坪”或“非刚性地坪”,而应当根据施工图设计文件的要求来执行;如果施工图设计文件中未予明确,就要在图纸会审时提出来,要求结构设计工程师明示,并将其写进图纸会审纪要,参与各方签名盖章,作为施工、监理和工程结算的文字依据;以上我们讨论了刚性地坪对框架柱抗震不利影响的破坏机理,下面阐述框架柱在刚性地坪上下箍筋加密与框架柱嵌固部位箍筋加密的关系;图a表示没有刚性地坪的情形；图b表示有刚性地坪,刚性地坪的箍筋加密范围与嵌固部位的底部加密范围上口一样高的情形；图c表示有刚性地坪,刚性地坪的箍筋加密范围高出嵌固部位的底部加密范围的上口,高出部位仍需加密；图d表示有刚性地坪,刚性地坪的箍筋加密范围低于嵌固部位的底部加密范围的上口;刚性地坪的箍筋加密与嵌固部位的底部箍筋加密范围重合的部位不用重复加密,只要对高出部位继续加密就可以了;mm,刚性地坪上下,不必要的;4 有业界读者在专业论坛上发帖说,他注意到施工中有封闭箍筋开口向下的做法,他问做的人有何依据做的人说不知道,都是看见人家怎么做的就跟着也怎么做;也有人说箍筋开口应放在构件的受压区,悬挑梁是下部受压,故箍筋开口向下放置;不知道对不对首先匡正一下箍筋开口的不正确提法;在各种现浇钢筋混凝土梁类构件中的箍筋,通常分为封闭箍筋和开口箍筋两类,前者为矩形,后者为U形;封闭箍筋又分为焊接连接封闭箍筋和非焊接带135°弯钩活扣连接封闭箍筋两个亚类;本题所问的,应该是非焊接封闭箍筋的活口,放在什么位置更好的问题;剪切变形是使杆件横截面间产生相对错动的趋势,受压是沿杆件轴线的缩短,剪切变形和压缩变形是两个情形,没有必要往一起联系;网上盛传封闭箍筋的活口一般应设置在受压区;这个技术观点即使是千真万确的,也只能是在条件许可的情况下予以遵循；如果条件不许可,也要实事求是的正确对待;我们指出,房屋建筑在风荷载作用下,或者在地震作用的影响下,竖向构部件将会受到往复振动;举个例子,某框架柱上午遇到左来风,框架柱就向右弯曲,框架柱的左侧边缘受拉,右侧边缘受压；于是上午请箍筋活口呆在右侧,符合箍筋活口呆在受压区的要求;还是这根框架柱下午遇到右来风,框架柱只能向左弯曲,框架柱右侧边缘受拉,框架柱左侧边缘受压;于是下午请箍筋活口呆在框架柱的左侧,也符合箍筋活口呆在受压区的要求;足见封闭箍筋活口呆在受压区的要求,除非让箍筋在构件中具有“见风使舵”的功能,否则就无所遵循;凡是自然人做不到的事情,就不能用来指导工程实践;咱把这个事再展开来宣传一下,用生活经验来与读者沟通;读者一般都使用过普通的雨伞;雨天,户外打伞,无大风时雨滴向下作用,伞骨的外悬部分,向下弯曲,各伞骨自然上部纤维受拉、下部纤维受压;一阵大风袭来,将伞反向拉坏,在那被拉的瞬时,各伞骨外悬部分的上部受压、下部受拉;否则,不会发生反方向拉脱的情况;我阐述这个事件的目的是要读者了解一个现象：附属于竖向构件的悬臂结构根部下方,当竖向构件水平剧烈振动时,会产生很大的瞬时拉力;受风荷载作用和地震影响的外伸构件和纯悬臂构件都没有绝对的受压区;当竖向构件产生振动时,我们在附属于竖向构件的悬臂杆的根部下缘纵向钢筋上曾经测到过一定数值的瞬时“拉应变”;所以,箍筋就是箍筋,箍筋的要义是对纵向钢筋箍住、箍牢、箍均匀;而转圈设置,每个角每4个箍筋设置1个活口,就能使箍筋实现箍住、箍牢、箍均匀的目标;1970年代中期,笔者有幸接触到工业与民用建设结构荷载规范TJ 9-74主创人员在海南宝岛搜集到的我国台风灾害机理资料,农家外挑的木结构凉晒台的破坏是：台风从凉晒台下方,将其向上90°掀翻、拽出;笔者企盼结构工程师在做设计时,对悬臂或外伸长度较大的梁,梁下部钢筋的数量和锚固构造予以控制;我们接触到许多设计院做的高层,顶部若干层外伸梁上下配筋设计成一样的,对下筋直锚长度也有相当高的要求,这是非常好的;据悉,在河北省2002系列省标图集中,钢筋混凝土悬挑梁下部钢筋支座处锚固,就规定8度设防超过2m,9度设防超过1.5m时为长臂梁,下部钢筋不得按照受压钢筋的要求进行锚固,其水平段锚固长度应≥,且须向上弯锚15d,冀标的这个要求就很科学;凡事是要用自己的头脑考虑,要经过头脑过滤之后再“现发现卖”;不是用“某某某说”来考虑,对“某某某说”,也包括对笔者的这部平法看图与钢筋做法常见问题解析读物,要像家庭主妇处置买来的菜那样,去粗取精,去伪存真,如把菜根、烂叶统统放到锅里烩,结果这道菜的质量可想而知是难以下咽的;有人曾经因为坚持两个“凡是”把宝座给弄丢了；如果我们的某些读者秉持“凡是某某某说过”就无条件遵循,就会贻误自己的技术进步和理论发展;钢筋混凝土结构构造图书手册有数百本,编着者大多是我国混凝土结构领域的精英级人士,每一本都有不少闪光点,其中的一些经典着作,在混凝土结构施工图平面整体表示方法制图规则和构造详图作为国家建筑标准设计之前,一直指导着我国结构工程师从事结构设计;混凝土结构施工图平面整体表示方法制图规则和构造详图0xG101－x 也是其中的N本,在平面整体表示方法上,确实是独树一帜;在构造上,充其量只是钢筋混凝土结构构造的几百分之N,而且仅是一家之言,与现有的同级国家标准相比,也有N多的“不一致”;平法基础与其他基础,平法楼梯与其他楼梯,平法03G101-1现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构与建筑物抗震构造详图03G329-1民用框架、框架－剪力墙、剪力墙、部分框支剪力墙、框架－核心筒、筒中筒、板柱－剪力墙以及与混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG330,有许多值得商榷的很宽泛的差异实实在在地存在着;5 混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构的31页的~梁平法施工图与04G101-4现浇混凝土楼面与屋面板第9页的~板平法施工图中,都涉及到跨数,有什么区别03G101-131页的~梁平法施工图是所标注的KL本身跨越支座间的空档数,如3轴的KL43A,表示编号为4的框架梁,跨越了3个空挡有A3、B3、C3和D3共4个支座,在A轴外侧还有外伸;C轴的KL14表示编号为1的框架梁,跨越了4个空挡有2C、3C、4C、5C和6C共5个支座,没有外伸;04G101-4第9页的~板平法施工图中B~C轴线间的⑨φ101002表示⑨号钢筋为φ10,间距100mm,在3轴～4轴～5轴这两跨范围内横向分布,⑦2表示⑦号钢筋也在3轴～4轴～5轴这两跨范围内横向分布;在04G101-4的板平法施工图中,标注的各号钢筋最后面的xx,表示该号钢筋横向布置的跨数,不是板钢筋跨越支座间空挡的数目；而03G101-1梁平法施工图,各梁标注后缀的xx表示梁跨越的空间数,这是一个区别；当板的某号钢筋横向只布置1跨时,就不再后缀1,但是KL梁只有一跨,也必须后缀1, 这又是一个区别;6 03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构对KL 要求在KZ内锚固水平段长度≥,有些柱截面不够大,有些KL则以剪力墙为支座,不满足这个要求,该怎么办业界广泛流传着“以较小直径替换较大直径钢筋,来减少锚固长度的绝对值,进而达到满足≥的锚固要求”的方案,从纯理论层面上来分析,未尝不可,似乎有些道理;将这个方案理论连续实践,看看是行还是不行;我们看下面这张表6：C25混凝土的、不同厚度剪力墙的可布筋长度mm 表6直径laE剪力墙厚度及其水平段可布筋长度300 250 220 200 18025 950 38022 836 33520 760 30418 684 274 28516 608 244 28514 532 213 23512 456 183 205 18510 380 152 165是235mm;如果某框架梁KL原设计配置了6根直径25的三级肋纹钢筋,需要380mm,,如果按照用小直径的钢筋替代,只能使用直径Φ14,它的只要213mm,满足要求,这只是问题的一个方面;在另外一方面6根直径25的钢筋截面积＝6×＝2945.4mm2,而Φ14的单根截面积＝153.9mm2,需要=根实际取20根;本来二排钢筋,现在20根钢筋需要布置5排,于是产生钢筋放不下、或钢筋虽然可以放下,但是影响到梁的有效高度,混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构对第三排钢筋的断点位置还未确定、又出来第四排钢筋的断点位置和第五排钢筋的断点位置未确定等等一系列无法面对的问题;所以说,用小直径钢筋置换大直径的方法解决不了实际问题;譬如框架梁KL还是这6根25的钢筋,剪力墙厚度为200,此时可布筋长度为185mm,只能用Φ12的钢筋,其为183mm,满足布筋长度要求,但是现行混凝土结构设计规范GB 50010-2002规定Φ12钢筋不宜用来做框架梁纵向钢筋;实际上,换小钢筋直径方案是没有经过必要的计算,就凭不切实际的“灵感”脱口而出,因为不具有可操作性,所以成为缪传全中国钢筋业界的专业笑话;我国高层建筑混凝土结构技术规程JGJ/T 3-2002 J 186-20027.1.7条提出,“应控制剪力墙十五平面外弯矩;当剪力墙墙肢与其平面外方向的楼面梁连接时”,具体给出了4项减小梁端部弯矩对墙的不利影响的措施;民用建筑工程设计常见问题及图示05SG109-3混凝土结构对此进行了细化和图示,请看图6;正像我们许多同志所指出的那样,这个问题得在源头上解决,也就是要结构设计人员在出图阶段解决;如果施工图设计文件在绘制和审查二道大环节均未予以解决而就将问题流入到施工实施阶段,那么一开始,我们就要利用设计交底和图纸会审的时机,向结构设计人员问清楚,请设计人员给出切实可行的具体意见;一线施工与监理人员不要擅自处置;7 04G101-4现浇混凝土楼面与屋面板第4.2.9条.“....角部加强筋将在其分布范围内取代原配置的板支座上部非贯通纵筋,且当其分布范围内配有板上部贯通纵筋时则间空布置;”中的“间空布置”是什么意思屋面板角部加强筋Crs究竟在那些部位需要设置这条是用来约定角部加强筋Crs的;原设计一般有两种情形,一种是仅仅在沿支座周边设置上部钢筋,板的中间区域上部没有配置钢筋;另外一种是板的上部配置有双向通常钢筋的情况;本图集在考虑角部加强筋Crs时,这两种情况区别对待,分别考虑;这里的图是两种角部加强筋Crs布置示意图;对第一种情况,看看原来沿支座周边配置的角部钢筋符合不符合加强筋的要求,符合了,就维持原设计不动；如果原有的角部配筋比拟设置的角部加强筋Crs直径小、间距大、长度短,就要用Crs取代原配置的板支座上部两个方向的非贯通钢筋,用图b替代图a;对第二种情况,见图c,角部加强筋Crs只要在双向贯通钢筋的空档中设置,此时原来双向贯通钢筋照常通过,这就是“间空布置的意思”,如图d ;屋面板角部加强筋Crs通常在房屋大阳角设置;房屋大阳角是一个针对房屋变形单元的广义概念,不仅仅只是4个大阳角;如果一幢房屋有变形缝将其分为两个变形单元,那么它的每一个变形单元都至少有4个大阳角,总起来就是8个大角;如果在一个变形单元,平面上前后错开,错开的阳角也要考虑设置加强筋;在该条的后面,第条,图集给出了悬挑阴角附加筋Cis,对这个悬挑阴角一些读者也一并宣传一下这个悬挑阴角;如图所示,在房屋本体平面发生前后错动之后,平面就产生了阴阳角;如果在阴角设置了悬挑板,就要按照图集20页之图设置斜向附加筋,通常为45°,自板阴角位置向内分布,每根钢筋的长度是递减的;8 06G101-6独立基础、条形基础、桩基承台第69页基础连梁与框架柱连接,锚入框架柱的长度有何规定分端部与中间部位,多跨连梁支座部位没有加密箍筋,是不是这些梁本来就不需要箍筋加密;对此,有读者在等网路媒体上回应说：06G101-6图集第68页的下图“基础连梁JLL纵筋构造”中清楚地标明：基础连梁的纵筋锚入柱内“≥La”;然而这个回应是错误的,06G101-6图集第68页的下图“基础连梁JLL纵筋构造”中清楚地标明：基础连梁的纵筋锚入位于柱下面的基础中,长度自其上柱外缘计算“≥La”;笔者指出,基础连梁是拉接基础的,与柱没有发生直接联系,所以不存在基础连梁的纵向钢筋在柱中锚固多少的问题;。

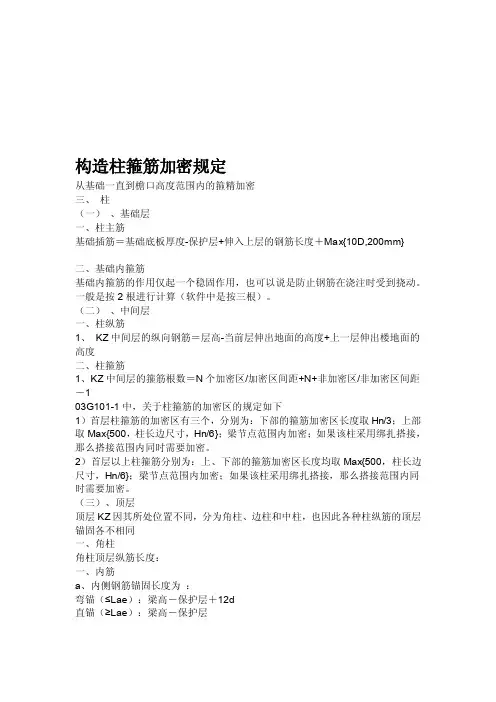

构造柱箍筋加密规定从基础一直到檐口高度范围内的箍精加密三、柱（一）、基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层b、外侧钢筋锚固长度为：≥1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。

第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度)11G101-1第79页弯锚伸入柱边＋15d11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE)11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结表1-2 侧部钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d11G101-1第87页侧部受扭钢锚固（同梁下部钢筋）端支座弯锚伸至对边＋15d11G101-1第87页直Max(laE,0.5hc＋5d)11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3表1-3 抗震楼层框架梁下部通长筋总结连接跨端1/3范围11G101-1第81页下部不伸入支座钢筋净长-2×0.1×ln（ln为本跨的净跨值）11G101-1第87页(四) 支座负筋总结支座负筋总结，见表1-4表1-4 抗震楼层框架梁支座负筋总结情况出处支座负筋延伸长度第一排Ln/3若第一排全是通长筋，没有支座负筋11G101-1第79页第二排Ln/4Ln/3第三排Ln/5Ln/4超过三排，由设计者注明贯通小跨小跨是指其净长小于左右两大跨净长之和的1/3端支座配筋多出的钢筋可直锚Max(laE,0.5hc＋5d)11G101-1第79页多出的钢筋可弯锚伸至对边＋15d（五）箍筋总结箍筋总结，见表1-5表1-5 箍筋总结箍筋根数计算考虑的因素出处加密区长度一级抗震：2hb（hb为梁高）11G101-1第85页（六）吊筋总结吊筋总结，见表1-6表1-6 吊筋总结二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-7表1-7 抗震KL与非抗震KL的区别（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8表1-8 非抗震楼层框架梁总结中间支座变截面梁顶有高差且Δh/（hc-50）>1/6高标高钢筋弯锚伸至对边+15d11G101-1第84页低标高钢筋弯锚La梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开梁宽度不同弯出的不能直通的钢筋弯锚伸至对边+15d11G101-1第84页三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。

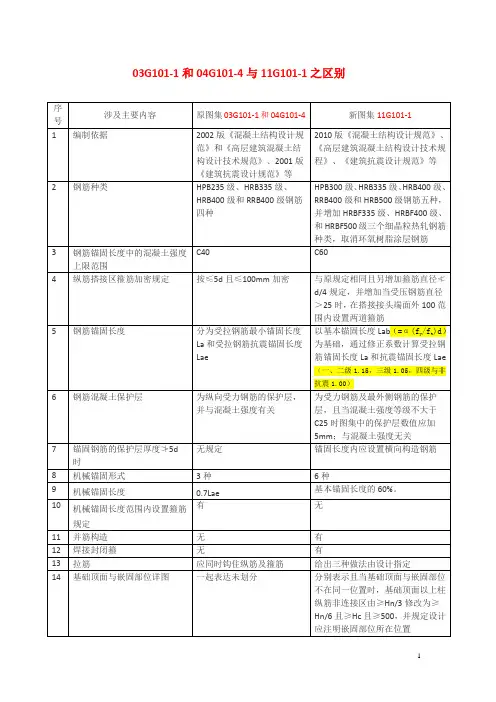

03G101-1和04G101-4与11G101-1之区别序号涉及主要内容原图集03G101-1和04G101-4新图集11G101-11 编制依据2002版《混凝土结构设计规范》和《高层建筑混凝土结构设计技术规范》、2001版《建筑抗震设计规范》等2010版《混凝土结构设计规范》、《高层建筑混凝土结构设计技术规程》、《建筑抗震设计规范》等2 钢筋种类HPB235级、HRB335级、HRB400级和RRB400级钢筋四种HPB300级、HRB335级、HRB400级、RRB400级和HRB500级钢筋五种，并增加HRBF335级、HRBF400级、和HRBF500级三个细晶粒热轧钢筋种类，取消环氧树脂涂层钢筋3 钢筋锚固长度中的混凝土强度上限范围C40 C604 纵筋搭接区箍筋加密规定按≤5d且≤100mm加密与原规定相同且另增加箍筋直径≦d/4规定，并增加当受压钢筋直径＞25时，在搭接接头端面外100范围内设置两道箍筋5 钢筋锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae 以基本锚固长度Lab（=α(f y/f t)d）为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae （一、二级1.15，三级1.05，四级与非抗震1.00）6 钢筋混凝土保护层为纵向受力钢筋的保护层，并与混凝土强度有关为受力钢筋及最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5mm；与混凝土强度无关7 锚固钢筋的保护层厚度≧5d时无规定锚固长度内应设置横向构造钢筋8 机械锚固形式3种6种9 机械锚固长度0.7Lae 基本锚固长度的60%。

10 机械锚固长度范围内设置箍筋规定有无11 并筋构造无有12 焊接封闭箍无有13 拉筋应同时钩住纵筋及箍筋给出三种做法由设计指定14 基础顶面与嵌固部位详图一起表达未划分分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由≥Hn/3修改为≥Hn/6且≥Hc且≥500，并规定设计应注明嵌固部位所在位置15 地下室外墙封顶构造自板底增加Lae，且伸至板顶弯折15d 区分简支支承和弹性嵌固支承两种构造且增加专页节点构造16 边角柱顶层构造将梁柱分别表示采用组合形式17 楼层变截面锚固节点弯折入200 弯折总长12d（Lae、La）18 柱变截面节点上柱插筋锚固长度1.5Lae 1.2Lae19 柱箍筋全高加密Hn/Hc≤4的短柱箍筋全高加密与原规定相同且另增加矩形小墙肢厚度不大于300时箍筋全高加密20 复合箍筋柱内复合箍可全部采用拉筋无此规定21 墙上柱锚固 1.6Lae搭接5d 1.2Lae弯折150mm22 剪力墙约束、构造边缘构件中墙柱编号YAZ、YDZ、YYZ、YJZ、GDZ、GAZ、GYZ、GJZ等8种YBZ、GBZ等2种23 小墙肢概念为墙肢长度≧墙厚3倍为墙肢长度≧墙厚4倍24 下柱钢筋直径比上柱钢筋大节点构造无有25 柱顶锚固构造节点3个节点增加锚头（锚板）26 剪力墙端部暗柱节点墙身水平钢筋弯折15d 12d27 剪力墙竖向钢筋顶部构造板底起Lae，无墙锚入边框梁节点和连梁的插筋锚固节点弯折水平长度12d，增加墙锚入边框梁节点Lae和连梁插筋锚固节点28 剪力墙墙身水平钢筋交错搭接转角墙处为1.2Lae，其它位置为Lle1.2Lae29 转角墙钢筋构造一个节点三个节点30 墙身水平筋构造图例少且无钢筋示意图增加图例和钢筋示意图31 水平变截面墙水平钢筋构造无有32 剪力墙变截面不伸入上层钢筋的弯折长度未标注12d33 三四级抗震剪力墙竖向分布钢筋HPB235连接端头加5d直钩无此规定34 剪力墙纵筋可在同一部位搭接三四级抗震或非抗震直径小于28时取消直径28限制，增加一二级抗震非底部加强部位35 剪力墙水平钢筋计入约束边缘构件体积配箍率的构造做法无有36 剪力墙边缘构件竖向钢筋连接构造区分约束构件及构造构件且搭接按1.2Lae不区分约束构件及构造构件，其中搭接按Lle37 剪力墙上设置约束边缘构件纵筋构造无锚固1.2Lae38 构造边缘翼墙长度方向扣除一侧墙厚标注为300长度方向总体标注为≥Bw且≥40039 构造边缘转角墙双向均扣除一侧墙厚标注为300 双向总体分别标注为≥400，且两方向分别扣除一侧墙厚标注为≥20040 剪力墙拉筋标注一种间距标注两种间距，并增加双向拉筋与梅花双向拉筋示意图41 连梁箍筋封闭位置可位于任何一角无规定42 连梁截面高度＞700mm时侧面纵筋直径≥10、间距≤200、配筋率≥0.3%取消43 双洞口连梁中间支座内设置箍筋未规定设置箍筋44 连梁侧面筋为剪力墙水平筋有此规定未规定45 连梁端部支座为小墙肢时按框架梁纵筋锚固未规定46 连梁端部支座为边框柱时无节点按框架节点47 暗梁与连梁重叠时钢筋构造无节点规定暗梁纵筋（连梁附加纵筋）伸入墙内每侧max（Lae，600）48 连梁暗撑与锚固长度两个节点，锚固为Lae三个节点，锚固Lae且＞60049 暗撑箍筋加密区长度600mm无规定50 墙洞补强节点构造只有＞300mm300~800和＞800mm51 梁钢筋在支座内的锚固按铰接设计或按充分利用钢筋的抗拉强度设计按《规范》规定设计者应注明52 楼层框架梁端部锚固节点上下层钢筋弯锚节点相同上部“伸至柱外侧纵筋内侧”；底部“伸至梁上部纵筋弯钩段内侧或柱外侧纵筋内侧”53 楼层框架梁端支座加锚头（锚板）锚固及中间节点梁下部筋在节点外搭接构造无有54 非框架梁端支座锚固节点锚固平直段≥0.4Lae 为两种情况，并应由设计确定55 非框架梁端支座为柱、剪力墙、框支梁、深梁时负筋伸入支座长度为Ln/3，箍筋是否加密未明确区分两种情况由设计注明，箍筋应加密56 非框架梁底部钢筋锚固弧形非框架梁按La 当梁配有受扭纵向钢筋时按La57 梁侧面纵向构造筋和拉筋构造中a≤200 从梁底向上一个起步距离开始计算从梁底开始计算58 主次梁附加钢筋间距8d且≤正常间距，加密时应≤100无规定，配筋值由设计标注59 梁加腋节点构造仅有竖向加腋竖向加腋、水平加腋60 折梁钢筋构造无有61 纯悬挑梁底筋锚固12d 15d62 悬挑梁第二排钢筋构造0.75L 0.75L加弯折63 悬挑梁节点详图三个节点七个节点，增加了屋面悬挑梁构造64 剪力墙在框支梁中的锚固伸至框支梁底弯折计算墙身按锚固Lae计算，边缘构件按锚固1.2Lae计算65 框支梁侧面钢筋直锚不足时弯锚≥0.4Lae加15d ≥0.4Lae加15d且总锚固长度大于Lae66 井字梁对于弯锚平直段规定不小于0.4La 区分“设计按铰接时”及“充分利用钢筋的抗拉强度时”并具体由设计确定，另增加部分构造说明67 梁中间支座下部钢筋构造有弯折错开a搭接构造取消68 无梁板中暗梁AL构件无有69 板端支座按铰接设计或按充分利用钢筋抗拉强度设计未区分有区分并规定设计应注明70 板上部非贯通筋在板内弯折长度aa=h-15 无规定71 板筋端支座为梁、剪力墙、圈梁的锚固构造总锚固长度取La 限定的平直段长度加15d弯钩72 板筋端支座为砌体墙的锚固构造底筋为＞120且＞h，面筋同底筋并加弯钩底筋为＞120且＞h且＞墙厚/2，面筋同底筋且平直段增加＞0.35Lab规定，弯钩竖直段增加15d73 受拉钢筋锚固长度任何情况下不得小于250mm 任何情况下不得小于200mm74 板贯通筋采用两种规格“隔一布一”时无制图规则规定以φxx/yy@xxx形式表示75 抗裂构造筋、抗温度筋、分布筋自身及相互关联构造无有76 悬挑板上部钢筋端部弯钩伸至板底加5d水平弯钩伸至板端加竖向弯钩77 折板配筋构造无有78 板翻边构造可多次弯折采用多根钢筋且每根钢筋最多弯折两次79 无支撑板端部封边构造无有80 板带端支座钢筋构造总锚固长度取La 限定的平直段长度加15d弯钩81 板中暗梁钢筋构造无有82 后浇带钢筋构造区分50%搭接留筋和100%搭接留筋均为100%搭接留筋构造并区分梁板墙构件83 局部升降板构造三钢筋连续通过取消84 板洞加强筋构造二有斜向补强筋取消斜向补强筋，并增加环向加强筋85 板放射筋支座锚固无规定规定平直段及竖直段长度86 板纵筋非接触搭接构造两个节点保留了错位搭接构造，取消了弯折搭接构造87 单(双)向板配筋示意图无有88 无梁板抗冲切箍筋间距≤h0/3 ≤h0/3且≤10089 无梁板抗冲切弯起钢筋弯折45度30~45度且弯起钢筋倾斜段和冲切破坏的斜截面的交点应落在规定范围内90 柱帽钢筋锚固均为Lae（La）增加15d弯钩规定2011年10月20日。

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

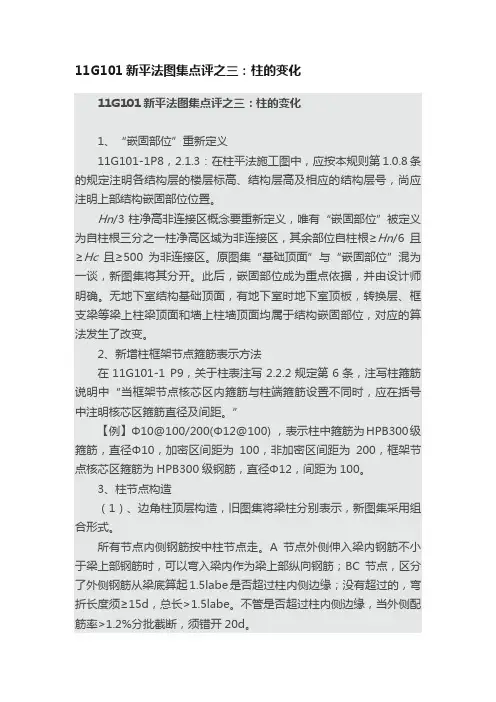

11G101新平法图集点评之三：柱的变化11G101新平法图集点评之三：柱的变化1、“嵌固部位”重新定义11G101-1P8，2.1.3：在柱平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼层标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置。

Hn/3柱净高非连接区概念要重新定义，唯有“嵌固部位”被定义为自柱根三分之一柱净高区域为非连接区，其余部位自柱根≥Hn/6且≥Hc且≥500为非连接区。

原图集“基础顶面”与“嵌固部位”混为一谈，新图集将其分开。

此后，嵌固部位成为重点依据，并由设计师明确。

无地下室结构基础顶面，有地下室时地下室顶板，转换层、框支梁等梁上柱梁顶面和墙上柱墙顶面均属于结构嵌固部位，对应的算法发生了改变。

2、新增柱框架节点箍筋表示方法在11G101-1 P9，关于柱表注写2.2.2规定第6条，注写柱箍筋说明中“当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号中注明核芯区箍筋直径及间距。

”【例】Φ10@100/200(Φ12@100) ，表示柱中箍筋为HPB300级箍筋，直径Φ10，加密区间距为100，非加密区间距为200，框架节点核芯区箍筋为HPB300级钢筋，直径Φ12，间距为100。

3、柱节点构造（1）、边角柱顶层构造，旧图集将梁柱分别表示，新图集采用组合形式。

所有节点内侧钢筋按中柱节点走。

A节点外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋；BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；没有超过的，弯折长度须≥15d，总长>1.5labe。

不管是否超过柱内侧边缘，当外侧配筋率>1.2%分批截断，须错开20d。

（2）、柱楼层变截面锚固节点，老图集弯折入200，新图集弯折总长12d（Lae、La）。

柱变截面节点上柱插筋锚固长度，老图集为1.5Lae，新图集为1.2Lae。

（3）、墙上柱锚固，旧图集锚固1.6Lae搭接5d，新图集锚固1.2Lae弯折150mm。

11G101图集钢筋表示方法、符号识读箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋加密区范围的规定：1.抗震等级为一级，箍筋加密区为2.0h b, 且≥500mm。

2.抗震等级为二、三、四级，箍筋加密区为1.5h b, 且≥500mm。

3、框架梁加腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的1/4时，一般设计会进行梁加腋。

注意箍筋加密区应从加腋的弯折点开始算起。

二、框架柱箍筋的加密区的规定：1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

关于11G101-1图集注意事项11G101-1图集已于2011年9月1日起实行，认真学习图集中的相关构造，严格按照图集施工，确保工程质量。

下面将11G101-1图集相关注意事项汇总如下：1、由于《抗震设计规范》GB5011-2010等修订，要求箍筋最低应选用HPB300强度等级。

因此之前常用的HPB235已被HPB300替代，应注意看清设计结构总说明相应的钢筋等级是HPB300还是HPB235。

2、箍筋表示方法11G101-1图集增加了当框架节点核芯区内箍筋与柱端箍筋设置不同，在括号中注明核芯区箍筋直径及间距。

【例】φ10＠100/200（φ12＠100/），表示柱中箍筋为HPB300级钢筋，直径φ10，加密区间距100。

非加密区间距为200，框架节点核芯区箍筋为HPB300级钢筋，直径φ12，间距为100。

3、钢筋锚固11G101-1图集La 表示为受拉钢筋锚固长度，LaE表示抗震锚固长度，增加了受拉钢筋基本锚固长度Lab和LabE，LaE要根据锚固长度修正系数和抗震锚固长度修正系数以及Lab 计算得出。

抗震楼层框架梁纵向钢筋锚入支座水平段锚固长度11G101-1图集规定不得小于0.4 LabE。

注意框架梁纵筋锚入剪力墙，往往会出现水平段锚固长度不足的问题。

4、框架柱纵向钢筋连接构造（1）框架柱纵向钢筋不能在非连接区连接，非连接区即框架柱箍筋加密区。

（2）框架柱纵向钢筋当采用绑扎搭接连接时，接头应错开0.3L lE。

（3）框架柱纵向钢筋当采用焊接连接时，接头应错开35d且不小于500mm。

（4）框架柱纵向钢筋当采用机械连接时，接头应错开35d。

（5）框架柱上柱比下柱多出的钢筋，多出的上柱钢筋从楼面算起，下插1.2LaE。

（6）框架柱下柱比上柱多出的钢筋，多出的下柱钢筋从梁底算起，锚固1.2LaE，决不能不经过计算就断在楼面标高处。

（7）框架柱上柱钢筋直径大于下柱钢筋直径时，应将上柱钢筋插入下层结构中。

如何计算箍筋加密区举例首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下： 1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200 答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

窗体顶端首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下： 1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200 答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

回答:如下图解释;中间层加密取大值，Hn为柱净高;首先要根据设计说明来确定钢筋的保护层，如果图纸没有要求则要根据不同的环境类别，构件类别和砼的强度等级来确定保护层的厚度。

一类环境类别：当处于室内正常环境的条件下，砼强度≤C20是，梁柱的保护层为30mm，≥C25梁的保护层为25mm，柱为30mm；二类环境类别：1、当处于室内潮湿环境；非严寒和非寒冷地区的露天环境、与无侵蚀的水或土壤直接接触的环境下，砼强度≥C25是，梁、柱的保护层为30mm；2、处于严寒和寒冷地区的露天环境、与无侵蚀的水或土壤直接接触的环境，砼强度在C25~C45，梁、柱的保护层为35mm，砼强度≥C50，梁、柱的保护层为30mm；三类环境类别、处于严寒和寒冷地区冬季水位变动的环境、滨海室外环境，砼强度在C25~C45，梁、柱的保护层为40mm，砼强度≥C50，梁、柱的保护层为35mm。
