工厂供电课程设计示例汇总

《工厂供电》课程设计一、课程设计的目的通过本次设计环节的实际训练，加深学生对该课程基础知识和基本理论的理解和掌握，巩固课堂上所学的理论,培养学生综合运用所学知识的能力，使之在理论分析、设计、计算、制图、运用标准和规范、查阅设计手册与资料等方面得到初步训练，促进学生养成严谨求实的科学态度。

使学生掌握电力系统初步设计的方法和识读能力。

二、课程设计基本要求1、通过对“工业企业配电系统的设计（部分）”，使学生掌握工业企业供电初步设计的步骤、内容的方法；2、了解供电设计相关的国家标准、规程、规范以及电气接线图的绘制方法；3、方案的确定在满足供电负荷等级要求的前提下技术合理，经济、结线简单；工程设计准确，元件和设备选型合理。

三、课程设计内容1、查阅、收集设计相关资料；参考典型设计，查阅设备相关参数2、进行负荷计算，短路计算等相关计算；利用需用系数法计算需用负荷，利用标么值进行短路计算3、设计电气系统接线；参考典型接线方式，设计接线方案并进行经济比较4、电气设备选择；按正常工作条件进行选择5、电气设备校验；按短路条件进行校验6、继电保护选择、整定计算；设计保护方案，计算定值，进行灵敏度校验7、绘制图表；要求规范绘图8、完成课程设计报告。

四、课程设计报告格式要求1、课程设计报告封面由学院统一模板印制，文档用A4纸、画图用2号图纸（两张A4纸加起来叫A3纸,就是三号图,两张A3纸加起来就叫二号图）完成。

2、课程设计报告编排结构：封面；目录；任务书；正文部分；结束语；附图（如电气主接线图、继电保护二次回路原理及展开图）参考文献（书写格式）；作者1，作者2. 书名.（版次）. 出版地：出版社，出版年份.3、书写要求工整，图表要求规范。

五、成绩的考核、评定学生课程设计成绩按“优”、“良”、“中”、“及格”、“不及格”五级评分。

具体分配比例如下：1．方案技术经济合理占总成绩40%；2．工程计算的准确占总成绩30%；3．说明书条理分明、详实10%；4．图纸规范20%。

【最新整理，下载后即可编辑】工厂供电课程设计示例一、设计任务书（示例）（一）设计题目X X机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。

最后按要求写出设计说明书，绘出设计图纸。

（三）设计依据1、工厂总平面图，如图11-3所示2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，日最大负荷持续时间为6 h 。

该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。

低压动力设备均为三相，额定电压为380伏。

电气照明及家用电器均为单相，额定电压为220伏。

本厂的负荷统计资料如表11-3所示。

表11-3 工厂负荷统计资料（示例）厂房编号厂房名称负荷类别设备容量(KW)需要系数Kd功率因数cosφP30(KW)Q30(Kvar)S30(KVA) I30(A)1 铸造车间动力300 0.3 0.7 照 6 0.8 1.03、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。

干线首端所装设的高压断路器断流容量为500 MVA。

此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7 s。

为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。

4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26 °C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20 。

工厂供电课程设计一、课程概述本课程旨在介绍工厂供电系统的基本概念、构成和运行原理，帮助学员掌握工厂供电系统的安装、维护和故障排除技能。

二、前置知识学习本课程需要具备以下知识基础：•电力学基础知识•电力设备维护和操作技能•电路图基本知识三、课程内容3.1 工厂供电系统概述1.工厂供电系统定义及功能2.工厂供电系统构成要素3.工厂供电系统类型及特点3.2 工厂供电系统接线规范1.工厂供电系统图件基本符号2.工厂供电系统接线规范及流程控制3.工厂供电系统接线步骤演示3.3 工厂供电系统运行原理及故障排查1.工厂供电系统运行原理及注意事项2.工厂供电系统故障分类及预防3.工厂供电系统故障排查与修复方法3.4 工厂供电系统维护保养1.工厂供电设备日常维护管理及保养2.工厂供电设备检查及修理方法3.工厂供电设备故障维修四、授课方式1.理论教学2.实验操作3.课后练习4.讨论交流五、课程目标通过本课程的学习，学员应该掌握以下技能：1.掌握工厂供电系统的基本概念和构成元素；2.掌握工厂供电系统的接线规范及流程控制；3.掌握工厂供电系统的运行原理和故障排查方法；4.掌握工厂供电设备的日常维护和管理。

六、预计时间本课程预计需要48学时，其中：•理论教学：24学时；•实验操作：12学时；•课后练习：6学时；•讨论交流：6学时。

七、参考资料•《工业电气自动化技术》；•《电气设备使用规程》；•《现代工厂设备维修与管理》。

八、参考教材•《电力设备维护与修理》；•《电路图解》；•《电气工程手册》；•《电磁场原理与应用》。

工厂供电课程设计（共5篇）第一篇：工厂供电课程设计工厂供电课程设计题目：10KV变电站设计——二级负荷防雷接地保护学院：电气工程学院专业班级：姓名：学号：指导老师：摘要：电力系统防雷是供配电工程的重要保护措施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人们生活。

供配电系统的防雷保护应从工程设计阶段就认真加以考虑，根据各地的实际情况，采取切实可行的防雷方案，本文简要介绍供配电系统的防雷保护。

雷的设备主要有接闪器和避雷器。

其中，接闪器就是专门用来接受直接雷击（雷闪）的金属物体。

接闪的金属称为避雷针。

接闪的金属线称为避雷线，或称架空地线。

接闪的金属带称为避雷带。

接闪的金属网称为避雷网。

避雷器是用来防止雷电产生的过电压波沿线路侵入变配电所或其它建筑物内，以免危及被保护设备的绝缘。

避雷器应与被保护设备并联，装在被保护设备的电源侧。

当线路上出现危及设备绝缘的雷电过电压时，避雷器的火花间隙就被击穿，或由高阻变为低阻，使过电压对大地放电，从而保护了设备的绝缘。

避雷器的型式，主要有阀式和排气式等。

关键词：架空线防雷保护、变电所（配电所）防雷保护、接地保护目录1、前言.....................................................................5 1.1 10kv变电所简介................................................5 1.2 变压器简介......................................................5 1.2.1 变压器的工作原理.................................5 1.2.2 变压器的分类 (5)1.2.3 变压器故障类型 (6)2、电力负荷计算.........................................................6 2.1电力负荷计算的内容..........................................6 2.2通过电力负荷计算的选择 (6)3、供电线路及变压器台数的选择....................................6 3.1供电线路的选择................................................6 3.2变压器台数的选择.............................................6 3.2.1变压器台数选择的原则..............................6 3.2.2变压器台数选择及原因 (6)4、变电所主接线的选择................................................6 4．1几种接线方式的比较.......................................6 4.1.1单母线接线 (7)4.1.1.1单母线不分段接线........................7 4.1.1.2单母线分段接线...........................7 4.1.2双母线接线 (7)4.1.3桥形接线 (7)4.1.3.1内桥接线.................................8 4.1.3.2外桥接线.................................8 4.2 主接线的选择及原因 (8)5、继电保护装置 (8)6、变压器的保护............................................................8 6.1瓦斯保护.........................................................9 6.1.1轻瓦斯保护................................................9 6.1.2重瓦斯保护................................................9 6.2电流速断保护...................................................9 6.3过电流保护......................................................9 6.4过负荷保护 (9)7、防雷与接地保护…………………………………………………9 7.1变电所的防雷保护………………………………………9 7.1.1变电所遭受雷击的来源及解法…………………10 7.1.2变电所装设避雷针的原则………………………10 7.1.3避雷针与电气设备之间防雷最小距离的确定…10 7.1.4 装设避雷针的有关规定…………………………11 7.2、电力线路的防雷保护.......................................12 7.2.1 输电线路的防雷保护.................................12 7.2.2 配电线路的防雷保护.................................13 7.2.3 电力电缆线路的防雷保护...........................14 7.3、电气设备与电子设备的防雷保护........................15 7.3.1变电所设备的防雷与接地 (15)7.3.2.计算机、通讯等自动化设备的防雷接地......17 7.4、防雷的管理措施 (18)7.4.1 加强线路的维护.................................18 7.4.2 抓线路管理的源头..............................18 结束语.....................................................................19 主接线图 (21)1、前言本次课程设计是继《工厂供电》课程之后一个重要的实践性教学环节，通过把理论知识运用于实践，加深对这门课程的理解和掌握其精髓，通过实践巩固理论知识，实现理论与实践的完美结合，为今后解决实际问题及毕业设计打下坚实的基础。

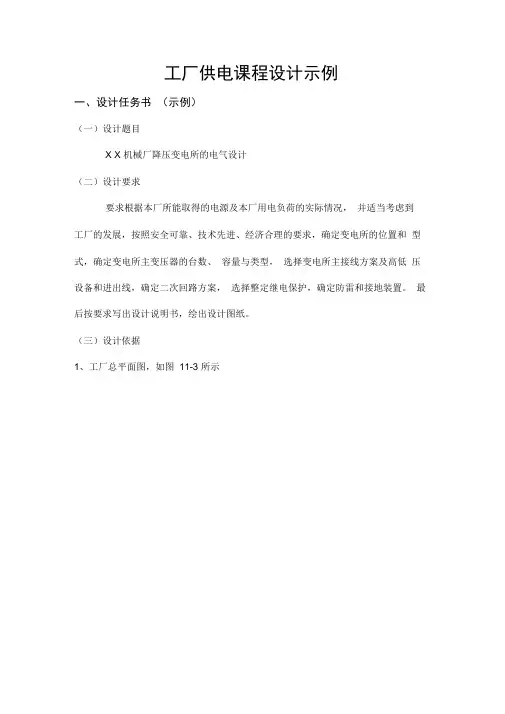

工厂供电课程设计示例一、设计任务书（示例）（一）设计题目X X 机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。

最后按要求写出设计说明书，绘出设计图纸。

（三）设计依据1、工厂总平面图，如图11-3 所示桝塹融技梢IM电-軸专业工厂唏舵电：itse冉4三20U』斗2D2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ,日最大负荷持续时间为6 h。

该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。

低压动力设备均为三相，额定电压为380伏。

电气照明及家用电器均为单相，额定电压为220伏。

本厂的负荷统计资料如表11-3所示。

表11-3工厂负荷统计资料(示例)厂房编号厂房名称负荷类别设备容量(KW)需要系数Kd功率因数COS 0P30(KW)Q30(Kvar)S30(KVA)|30(A)1铸造车间动力3000.30.7照明「60.8 1.02锻压车间动力3500.30.65照明80.7 1.07金工车间动力4000.20.65照明100.8 1.06工具车间动力3600.30.6照明「70.9 1.04电镀车间动力2500.50.8Aft3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线型号为LGJ-150，导线为等边三角形排列，线距为 2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。

干线首端所装设的高压断路器断流容量为500 MVA。

此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.7 s。

工厂供电课程设计豆丁网一、教学目标本节课的教学目标是让学生了解和掌握工厂供电的基本原理和设备，包括电源、变压器、开关、保护装置等，以及它们在工厂供电系统中的作用和应用。

学生应该能够理解工厂供电系统的基本结构和工作原理，能够分析并解决简单的工厂供电问题。

此外，学生应该通过实践操作，掌握如何正确使用电力设备和工具，提高他们的实际操作能力。

学生应该能够根据实际情况，选择合适的电源和设备，设计并搭建一个简单的工厂供电系统。

在情感态度价值观方面，学生应该认识到工厂供电在工业生产和经济发展中的重要性，理解电力安全知识，增强安全意识和责任心。

他们应该对工厂供电系统的工作原理和设备有兴趣，并愿意积极参与实践活动，提高自己的实践能力和创新能力。

二、教学内容本节课的教学内容主要包括工厂供电系统的原理和设备，以及它们的操作和维护。

具体包括以下几个方面：1.电源：介绍工厂供电系统中常用的电源类型，如交流电源和直流电源，以及它们的优缺点和应用场景。

2.变压器：讲解变压器的工作原理和结构，以及如何选择合适的变压器来满足工厂供电的需求。

3.开关和保护装置：介绍开关和保护装置的类型和作用，以及如何正确选择和使用它们来确保电力系统的安全和稳定运行。

4.电力线路和设备：讲解电力线路和设备的安装、维护和故障排除方法，以及如何进行电力系统的调试和优化。

三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过讲解工厂供电系统的原理和设备，让学生了解和掌握基本概念和理论知识。

2.讨论法：通过分组讨论和问题解答，引导学生主动思考和探索工厂供电系统的工作原理和应用问题。

3.案例分析法：通过分析实际案例，让学生了解工厂供电系统的设计和应用，提高他们的实际操作能力。

4.实验法：通过实验操作，让学生亲手搭建和调试工厂供电系统，增强他们的实践能力和创新能力。

四、教学资源为了支持教学内容和教学方法的实施，本节课将选择和准备以下教学资源：1.教材：选用符合教学目标的教材，提供系统的理论知识和实践指导。

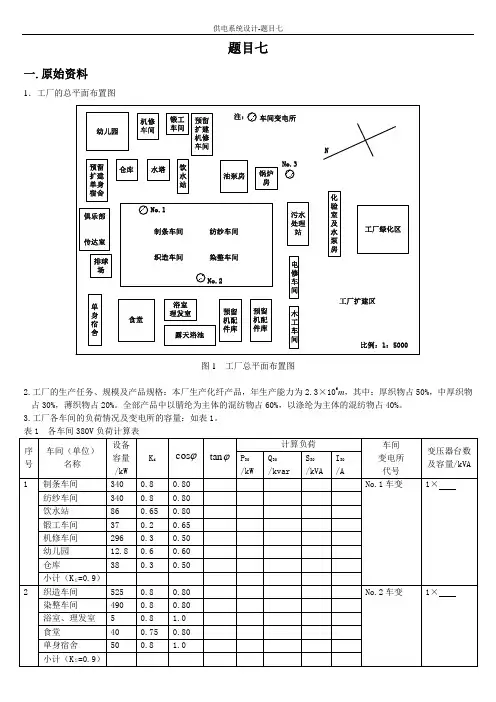

题目七一.原始资料1．工厂的总平面布置图幼儿园机修车间锻工车间预留扩建机修车间预留扩建单身宿舍仓库水塔饮水站油泵房锅炉房No.3制条车间 纺纱车间织造车间 染整车间No.1No.2俱乐部传达室排球场单身宿舍食堂浴室理发室露天浴池预留机配件库预留机配件库污水处理站化验室及水泵房工厂绿化区电修车间木工车间工厂扩建区比例：1：5000注：车间变电所N图1 工厂总平面布置图2.工厂的生产任务、规模及产品规格：本厂生产化纤产品，年生产能力为2.3×106m，其中：厚织物占50%，中厚织物占30%，薄织物占20%。

全部产品中以腈纶为主体的混纺物占60%，以涤纶为主体的混纺物占40%。

3.工厂各车间的负荷情况及变电所的容量：如表1。

表1 各车间380V负荷计算表序号车间（单位）名称设备容量/kWK d ϕcosϕtan计算负荷车间变电所代号变压器台数及容量/kVAP30/kWQ30/kvarS30/kVAI30/A1 制条车间340 0.8 0.80 No.1车变1×纺纱车间340 0.8 0.80饮水站86 0.65 0.80锻工车间37 0.2 0.65机修车间296 0.3 0.50幼儿园12.8 0.6 0.60仓库38 0.3 0.50小计（KΣ=0.9）2 织造车间525 0.8 0.80 No.2车变1×染整车间490 0.8 0.80浴室、理发室 5 0.8 1.0食堂40 0.75 0.80单身宿舍50 0.8 1.0小计（KΣ=0.9）3 锅炉房 151 0.75 0.80 No.3车变 1×水泵房 118 0.75 0.80 化验室 50 0.75 0.80 油泵房280.75 0.80 小计（K Σ=0.9）4.供用电协议：（1）从电力系统的某35/10KV 变电站，用双回10KV 架空线路向工厂馈电。

系统变电站在工厂南0.5km 。

（2）系统变电站馈电线的定时限过电流保护的整定时间s t op 5.1 ，要求工厂总配变电所的保护整定时间不大于1s 。

工厂供电课程设计例子一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理、电力系统的组成、电气设备的选择和应用，以及电力系统的保护和控制。

具体包括以下几个方面：1.知识目标：学生能够理解电力系统的基本概念、电力传输和分配的原理，以及各种电气设备的特点和应用。

2.技能目标：学生能够进行电气设备的选型、设计和安装，能够对电力系统进行保护和控制，并能够对电力系统进行故障分析和维修。

3.情感态度价值观目标：学生能够认识到电力系统在现代工业中的重要性，能够积极地参与到电力系统的设计和维护中，能够遵守相关的安全规定，保护自己和他人的安全。

二、教学内容本课程的教学内容主要包括电力系统的基本概念、电力传输和分配的原理、电气设备的选型和应用、电力系统的保护和控制等方面的知识。

具体包括以下几个部分：1.电力系统的基本概念：包括电力系统的组成部分、电力系统的等级和电力系统的运行方式。

2.电力传输和分配的原理：包括电力传输和分配的的基本原理、电力线路的设计和计算、变压器的选型和应用。

3.电气设备的选型和应用：包括电动机的选型和应用、变频器的选型和应用、接触器的选型和应用、断路器的选型和应用等。

4.电力系统的保护和控制：包括电力系统的保护原理、保护设备的选型和应用、控制设备的选型和应用等。

三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，使学生掌握电力系统的基本概念、电力传输和分配的原理、电气设备的选型和应用、电力系统的保护和控制等方面的知识。

2.讨论法：通过小组讨论，使学生能够深入理解电力系统的运行原理，提高学生的思考能力和解决问题的能力。

3.案例分析法：通过分析实际案例，使学生能够了解电力系统的实际运行情况，提高学生的实际操作能力。

4.实验法：通过实验操作，使学生能够亲手接触到电气设备，提高学生的实际操作能力和实验能力。

四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用《工厂供电》作为主教材，为学生提供系统的理论知识。

工厂供电课程设计范例一、教学目标本课程旨在让学生掌握工厂供电的基本原理、电力系统组成、电气设备的选择与使用方法，以及电力供应的优化措施。

知识目标要求学生能够理解电力系统的基本概念，包括电压、电流、功率等；技能目标要求学生能够进行电气设备的选型和安装，以及电力系统的运行维护；情感态度价值观目标则是使学生认识到电力供应对于工厂生产的重要性，培养他们节约用电、安全用电的意识。

二、教学内容教学内容主要包括工厂供电的基本原理、电力系统的组成、电气设备的选择与使用、电力供应的优化措施等。

具体包括以下几个方面：1.电力系统的基本概念：电压、电流、功率等；2.电力系统的组成：发电、输电、变电、配电等；3.电气设备的选择与使用：开关、变压器、电缆、电机等；4.电力供应的优化措施：节能、减排、安全等。

三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法。

讲授法用于讲解电力系统的基本原理和概念；讨论法用于探讨电气设备的选择和使用方法；案例分析法用于分析电力供应的优化措施；实验法用于让学生亲自动手操作，加深对知识的理解和记忆。

四、教学资源教学资源包括教材、参考书、多媒体资料和实验设备等。

教材和参考书用于提供理论知识，多媒体资料用于丰富教学手段，实验设备用于开展实践操作。

通过选用合适的教学资源，既能保证教学内容的科学性和系统性，又能激发学生的学习兴趣和主动性。

五、教学评估本课程的评估方式包括平时表现、作业、考试等。

平时表现主要评估学生在课堂上的参与程度和表现；作业主要评估学生的理解和应用能力；考试则是对学生综合掌握程度的评估。

评估方式应客观、公正，能够全面反映学生的学习成果。

六、教学安排教学安排规定了教学进度、教学时间和教学地点等。

教学进度按照教材的章节进行，确保在有限的时间内完成教学任务。

教学时间安排应考虑学生的作息时间，避免与学生的其他课程冲突。

教学地点选择应便于学生学习和交流。

七、差异化教学根据学生的不同学习风格、兴趣和能力水平，本课程设计了差异化的教学活动和评估方式。

二、无功功率补偿由表1可知，该厂380V侧最大负荷时的功率因数只有0.75。

而供电部门要求该厂10kV进线侧最大负荷功率因数不应低于0.90。

考虑到主变压器的无功损耗远大于有功损耗，因此380V侧最大负荷时功率因数应稍大于0.90，暂取0.92来计算380V侧所需无功功率补偿容量。

Q C=P30(tanΦ1-tanΦ2)= 677.4[tan(arccos0.74)- (tanarccos0.92)]kvar=308kvar参照图2（PGJ1型低压自动补偿屏），并联电容器为BW-0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）3台相组合，总共容量为：（1+3）Χ6Χ14=336kvar。

因此无功补偿后工厂380V侧和10KV侧的负荷计算如附表3所示：图2 PGJ1型低压无功功率的结线方案自动补偿屏附表3 无功补偿后工厂的计算负荷第二节 变电所位置和型式的选择一、 变配电所所址选择的一般原则选择工厂变、配电所的所址，应根据下列要求经技术、经济比较后确定： 1） 接近负荷中心。

2） 进出线方便。

3） 接近电源侧。

4） 设备运输方便。

5） 不应设在有剧烈振动或高温的场所。

6） 不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧。

7） 不应设在厕所、浴室或其它经常积水场所的正下方，且不宜与上述场所相贴邻。

8） 不应设在有爆炸危险的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准GB50058-92《爆炸和火灾危险环境电力装置设计规范》的规定。

9） 不应设地势低洼和可能积水的场所。

10）高压配电所应将两与邻近车间变电所活有大量高压用电设备的厂房合建在一起。

二、利用负荷功率矩法确定负荷中心在工厂平面图的下边和左侧，任作一直角坐标的x 轴和y 轴，测出各车间和宿舍区负荷点的坐标位置，例如：P 1（x 1,y 1），P 2（x 2,y 2），P 3（x 3,y 3）等。

目录第一章设计任务 (2)第二章负荷计算及其无功补偿 (6)2.1负荷计算 (6)2.2无功功率补偿 (11)第三章变压所位置与形式的选择 (12)3.1变压所所址的选择原则 (12)3.2工厂负荷中心的确定 (13)第四章变电所主变压器及主接线方案的选择 (15)4.1变电所主变压器的选择 (15)4.2变电所主接线方案的选择 (16)4.3主接线方案的技术经济比较 (19)第五章短路电流的计算 (21)5.1短路电流计算电路 (21)5.2确定短路计算基准值 (21)5.3计算供电系统中各主要元件的电抗标幺值 (22)5.4 k-1点（10.5kV侧）的计算 (22)5.5 k-2点（0.4kV侧）的相关计算 (23)第六章变电所一次设备的选择校验 (24)6.1电气设备选择的一般原则 (24)6.2 10kV侧一次设备的选择校验 (24)6.3 380V侧一次设备的选择校验 (27)6.4 高低压母线的选择 (28)第七章变压所进出线与邻近单位联络线的选择 (29)7.1 概述 (29)7.2 10kV高压进线和引入电缆的选择 (29)7.3 380低压出线的选择 (31)第八章变电所二次回路方案的选择与继电保护的整定 (36)8.1变电所二次回路方案的选择 (36)8.2变电所继电保护装置 (40)8.3装设电流速断保护 (41)8.4备用电源的高压联络线的继电保护装置 (43)8.5变电所低压侧的保护装置 (44)8.6其他保护 (44)第九章变电所防雷与接地装置的设计 (45)9.1变电所的防雷保护 (45)9.2变电所公共接地装置的设计 (46)第一章设计任务一设计要求按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10KV 及以下变电所设计规范》及GB50054-95《低压配电设计规范》等规范，进行工厂供电设计。

做到“安全、可靠、优质、经济”的基本要求。

工厂供电课程设计化纤厂一、教学目标本章节的教学目标是使学生掌握化纤厂供电系统的原理、设备和维护方法。

具体包括：1.知识目标：学生能够了解化纤厂供电系统的基本原理、主要设备和运行方式，掌握电力系统的基本概念和电力传输的基本原理。

2.技能目标：学生能够分析化纤厂供电系统的设计和运行问题，具备化纤厂供电系统的维护和管理能力。

3.情感态度价值观目标：培养学生对电力工程的热爱和敬业精神，提高学生对化纤厂供电系统的安全、高效运行的认识。

二、教学内容本章节的教学内容主要包括以下几个方面：1.化纤厂供电系统的基本原理：介绍电力系统的基本概念、电力传输的基本原理，以及化纤厂供电系统的工作原理。

2.化纤厂供电系统的主要设备：介绍化纤厂供电系统中常用的变压器、开关设备、保护设备等，以及其功能和性能。

3.化纤厂供电系统的运行维护：介绍化纤厂供电系统的运行管理、设备维护、故障处理等方面的知识。

4.化纤厂供电系统的安全：介绍化纤厂供电系统的安全防护措施和安全操作规程。

三、教学方法为了实现本章节的教学目标，我们将采用以下教学方法：1.讲授法：通过讲解化纤厂供电系统的原理、设备和运行方式，使学生掌握基本知识。

2.案例分析法：通过分析化纤厂供电系统的实际案例，使学生了解供电系统的运行维护和故障处理方法。

3.实验法：安排学生进行化纤厂供电系统的实验操作，提高学生的实际操作能力。

4.讨论法：学生就化纤厂供电系统的设计、运行等方面的问题进行讨论，培养学生的思维能力和团队协作精神。

四、教学资源为了支持本章节的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的电力工程教材，为学生提供系统、全面的知识学习。

2.参考书：提供相关的电力工程、化纤厂供电系统的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作课件、教案等教学资料，以图片、图表等形式直观展示化纤厂供电系统的原理和设备。

4.实验设备：准备化纤厂供电系统实验所需的设备，为学生提供实际操作的机会。
