泳池热负荷计算公式

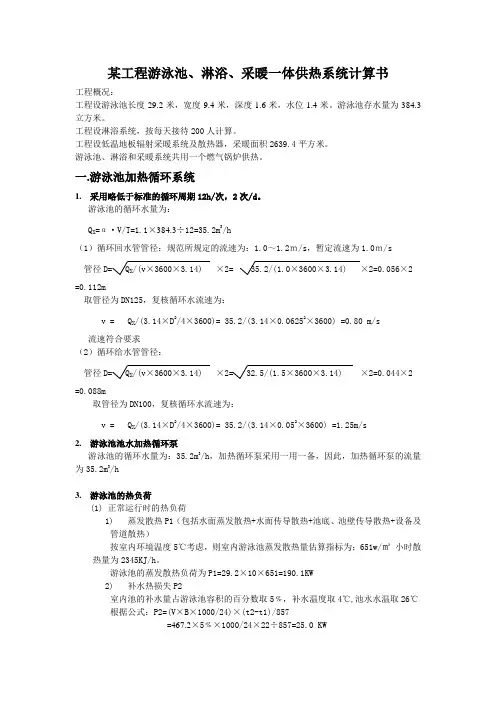

某工程游泳池、淋浴、采暖一体供热系统计算书工程概况：工程设游泳池长度29.2米，宽度9.4米，深度1.6米，水位1.4米。

游泳池存水量为384.3立方米。

工程设淋浴系统，按每天接待200人计算。

工程设低温地板辐射采暖系统及散热器，采暖面积2639.4平方米。

游泳池、淋浴和采暖系统共用一个燃气锅炉供热。

一.游泳池加热循环系统1.采用略低于标准的循环周期12h/次，2次/d。

游泳池的循环水量为：Q X=α·V/T=1.1×384.3÷12=35.2m3/h（1）循环回水管管径：规范所规定的流速为：1.0～1.2ｍ/s，暂定流速为1.0ｍ/s管径D= Q X/(v×3600×3.14) ×2= 35.2/(1.0×3600×3.14) ×2=0.056×2=0.112m取管径为DN125，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.06252×3600) =0.80 m/s流速符合要求（2）循环给水管管径：管径D= Q X/(v×3600×3.14) ×2= 32.5/(1.5×3600×3.14) ×2=0.044×2=0.088m取管径为DN100，复核循环水流速为：v = Q X/(3.14×D2/4×3600)= 35.2/(3.14×0.052×3600) =1.25m/s2.游泳池池水加热循环泵游泳池的循环水量为：35.2m3/h，加热循环泵采用一用一备，因此，加热循环泵的流量为35.2m3/h3.游泳池的热负荷(1) 正常运行时的热负荷1)蒸发散热P1（包括水面蒸发散热+水面传导散热+池底、池壁传导散热+设备及管道散热）按室内环境温度5℃考虑，则室内游泳池蒸发散热量估算指标为：651w/㎡小时散热量为2345KJ/h。

游泳池相关的计算公式1、室内游泳池的除湿量计算池区蒸发量：L W＝（0.0174V f＋0.0229）(P b－P q)×F池×760÷B式中：L W—泳池水面蒸发量kg/hrV f—游泳池池面风速0.3m/sF池—室内泳池水面面积m2P b—26℃水面温度饱和空气的水蒸气分压25.5mmHg P q—28℃泳池空间空气的水蒸气分压18.1mmHgB—当地大气压力765mmHg池区服务人数：n＝F池÷S人式中：n—泳池综合服务人数F池—泳池面积m2S人—人均占有面积6m2/人人体散湿量：L人＝0.01nn’g式中：L人—人体散湿量kg/hrn—泳池综合服务人数n’—群体系数（0.92）g—单人体散湿量（120 kg/hr新风量：Q新＝10 L/s.人×n÷1000 m3/s式中：人均新风需求量—10升/秒夏季新风量最大增湿量：L新＝（dw-dn）×Q新×ρkg/hr式中：dw—夏季室外空气含湿量取19.2g/kg干空气Dn—室内空气含湿量取15.1g/kg干空气ρ—为空气密度1.15kg/m3（夏季室外33.5℃，相对湿度65%）夏季泳池最大湿负荷＝L W＋L人＋L新（kg/hr）(37.9kg/hr)2、夏季制冷冷负荷计算室内面积m2，冷负荷取180w/m2Q冷＝室内面积m×冷负荷w/m2÷1000 kw(98.5kw)3、冬季采暖热负荷计算室内面积m2，热负荷取130w/m2Q暖＝室内面积m×热负荷w/m2÷1000 kw(71.1kw)4、通风量计算按设计规范，室内的换风次数每小时为8～10次，取8次，室内面积为m2，高度为m泳池室内通风量为＝室内面积m2×高度m×8次/hr＝m3/hr (21005m3/hr)5、除湿设备选型泳池首次加热量计算：Q＝泳池体积m3×1000×（泳池水温℃－冬季冷水温度℃）÷860kcal×1.2倍（加热过程中的热散失）÷48小时（加温时间）（单位：KW）泳池表面蒸发流失的热量Q蒸＝av×（0.229＋0.174）×V f×（Pb―Pq）×A×760÷B （单位：KJ/H）式中：a—4.187KJ/kg. ℃V—581.4V f—游泳池池面风速1.0m/sP b—28℃水面温度饱和空气的水蒸气分压28.3mmHgP q—26℃泳池空间空气的水蒸气分压16mmHgB—当地大气压力760mmHg÷1006百Pa÷3600 （单位：KW）表面蒸发热量泳池底部及池壁传热流失的热量Q流＝F池底×F池壁×（28℃―4℃）×q式中：F池底—泳池底面积m2F池壁—泳池壁面积m2q —单位面积的传热流失量2.2w/m2淋浴用水加热量计算Q h＝q h×(t r―t l) ×ρr×n o×b×C÷3600式中：Q h——设计小时耗热量（kj/h）；q h——卫生器具热水的小时用水定额（L/h），按本规范表5.1.1-2采用；C——水的比热C=4.187（kJ/kg.℃）；t r——热水温度tr=60（℃）；t l——冷水温度，按本规范表5.1.4选用；ρr——热水密度（kg/L）n o——同类型卫生器具数量；b——卫生器具的同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%～100%计, 其他器具不计, 但定时连续供水时间应大于等于2h。

****学校泳池设计方案一、设计参数泳池面积：400㎡水深：1.6-2.1m泳池容积：约740m³游泳池初始水温：8℃游泳池设计水温：29℃游泳池设计计算环境温度：15℃游泳池室内环境温度：20℃初次加热时间：36h游泳池池面风速：0.5m/s游泳池每天补充新鲜水量比例：5%二、选型计算1、泳池1）初次加热热负荷计算初次加热热负Q1荷包括两部分：池水升温负荷Qc+池水表面蒸发损失热量Qs。

（1）池水升温负荷Qc计算：Qc=Mρ(Tr-Tl)/Th=740*1000*1*(29-8)/860/36=502kW式中：Qc ——池水升温负荷，kWM ——游乐池水容量，740m3，ρ ——水的密度，1.0kg/LTr ——池水设计水温，29℃Tl ——池水初始水温，客户提供8℃Th ——池水初次加热时间，36h（2）池水表面蒸发损失热量Qs计算：Qs=Ar×qs×α=400×0.349×1.05=147kwQs——游泳池池水表面积损失的热量（W）As——游泳池的水表面积（㎡）qs——游泳池每平方米平均热损失概略值（W），取在29℃时349wα——系数，取1.052）泳池恒温热负荷计算泳池恒温热负荷Q2包括：池水表面蒸发损失热量Qs+泳池池的水表面、池底、池壁、管道和设备等传导所损失的热量Qd+游乐池补充水加热所需的热量Qb。

（1）池水表面蒸发损失热量Qs计算方法同上。

（2）泳池的水表面、池底、池壁、管道和设备等传导所损失的热量Qd，应按游泳池水表面蒸发损失热量的20%计算确定：即：Qd=Qs*20%=147*20%=29kW（3）泳池补充水加热所需的热量Qb计算：Qb= M’ρ(Tr-Tl)/T1=740*1.2*5%*1000*1*(29-8)/10/860=108kW式中：Qb——游乐池补充水加热所需的热量，kW；M’ ——游乐池补充新鲜水量，为总水量的5%，m3Ρ——水的密度（kg/L）；Tr——游泳池水的温度（℃）；Tl——游泳池补充水水温（℃）；T1——加热时间（h）,按机组每天最大运行时间10h计算3）热负荷计算汇总初次加热热负荷：Q1=Qc+Qs=502+147=649kW游乐池恒温热负荷：Q2=Qs+Qd+Qb=147+29+108=284kW4) 用气量统计初次加热用气量：Q1= 649kW÷10kw/m³÷95%*36h=2459m³游乐池恒温小时耗气量：Q2= 284kW÷10kw/m³÷95%=30m³/h5）以上计算与室外环境温度、池水初始温度有关。

游泳池热量精确计算
手头有个游泳池公司做的游泳池热量计算。

热水池初次加热所需热量（Q初）：
Q初＝V×1000×a×(T2-T1)÷T÷860
＝450M3×1000L/M3×1.25×(28-5)℃÷48÷860＝313KW
热水池水面蒸发损失的热量：
Q1＝α×γ×(0.0174V+0.0229)×(Pb-Pq)×池面积×大气压比值1
＝1.163×580.8×(0.0174×0.3＋0.0229)×(28.3-17)×300×1
＝64.4KW
热水池池壁和池底传导损失的热量及管道和净化水设备损失的热量：
Q2＝Q1×20％＝12.9KW
补充新水加热需要的热量：
Q3＝a.Vb.p.(Td-Tb)/Th＝1.163×45000L×1×(28-5)/24＝50.2KW
Ｑ总＝(Q1＋Q2＋Q3)×1.1＝140.1KW (考虑10%的热损失系数)
换热设备应该按Q总确定还是按Q初确定。

如果Q初的话，是不是可以考虑和其他加热设备共用，这样可以把游泳池部分的热水器容量算下来
节省投资。

其他的热水器可以借用多少比例？
这个项目是个别墅项目。

有个室外燃气热水器19kw。

专门用来洗澡。

游泳池相关的计算公式1、室内游泳池的除湿量计算池区蒸发量：L W＝（0.0174V f＋0.0229）(P b－P q)×F池×760÷B式中：L W—泳池水面蒸发量kg/hrV f—游泳池池面风速0.3m/sF池—室内泳池水面面积m2P b—26℃水面温度饱和空气的水蒸气分压25.5mmHgP q—28℃泳池空间空气的水蒸气分压18.1mmHgB—当地大气压力765mmHg池区服务人数：n＝F池÷S人式中：n—泳池综合服务人数F池—泳池面积m2S人—人均占有面积6m2/人人体散湿量：L人＝0.01nn’g式中：L人—人体散湿量kg/hrn—泳池综合服务人数n’—群体系数（0.92）g—单人体散湿量（120 kg/hr新风量：Q新＝10 L/s.人×n÷1000 m3/s式中：人均新风需求量—10升/秒夏季新风量最大增湿量：L新＝（dw-dn）×Q新×ρkg/hr式中：dw—夏季室外空气含湿量取19.2g/kg干空气Dn—室内空气含湿量取15.1g/kg干空气ρ—为空气密度1.15kg/m3（夏季室外33.5℃，相对湿度65%）夏季泳池最大湿负荷＝L W＋L人＋L新（kg/hr）(37.9kg/hr)2、夏季制冷冷负荷计算室内面积m2，冷负荷取180w/m2Q冷＝室内面积m×冷负荷w/m2÷1000 kw(98.5kw)3、冬季采暖热负荷计算室内面积m2，热负荷取130w/m2Q暖＝室内面积m×热负荷w/m2÷1000 kw(71.1kw)4、通风量计算按设计规范，室内的换风次数每小时为8～10次，取8次，室内面积为m2，高度为m泳池室内通风量为＝室内面积m2×高度m×8次/hr＝m3/hr (21005m3/hr)5、除湿设备选型泳池首次加热量计算：Q＝泳池体积m3×1000×（泳池水温℃－冬季冷水温度℃）÷860kcal×1.2倍（加热过程中的热散失）÷48小时（加温时间）（单位：KW）泳池表面蒸发流失的热量Q蒸＝av×（0.229＋0.174）×V f×（Pb―Pq）×A×760÷B （单位：KJ/H）式中：a—4.187KJ/kg. ℃V—581.4V f—游泳池池面风速1.0m/sP b—28℃水面温度饱和空气的水蒸气分压28.3mmHgP q—26℃泳池空间空气的水蒸气分压16mmHgB —当地大气压力760mmHg÷1006百Pa÷3600 （单位：KW）表面蒸发热量泳池底部及池壁传热流失的热量Q流＝F池底×F池壁×（28℃―4℃）×q式中：F池底—泳池底面积m2F池壁—泳池壁面积m2q —单位面积的传热流失量2.2w/m2淋浴用水加热量计算Q h＝q h×(t r―t l) ×ρr×n o×b×C÷3600式中：Q h——设计小时耗热量（kj/h）；q h——卫生器具热水的小时用水定额（L/h），按本规范表5.1.1-2采用；C——水的比热C=4.187（kJ/kg.℃）；t r——热水温度tr=60（℃）；t l——冷水温度，按本规范表5.1.4选用；ρr——热水密度（kg/L）n o——同类型卫生器具数量；b——卫生器具的同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%～100%计, 其他器具不计, 但定时连续供水时间应大于等于2h。

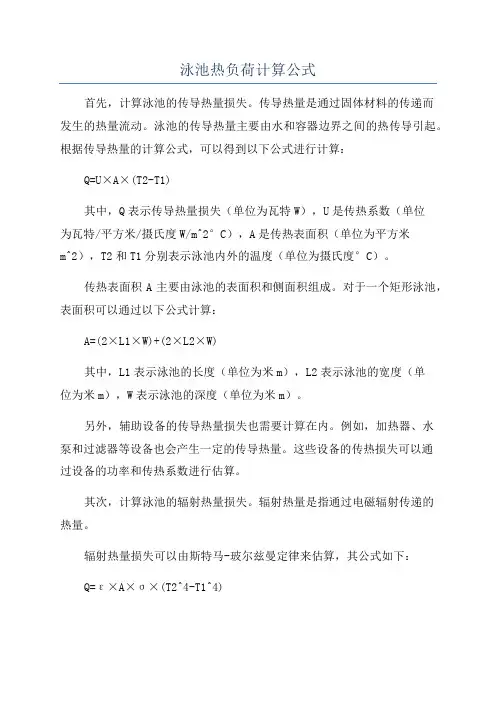

泳池热负荷计算公式首先，计算泳池的传导热量损失。

传导热量是通过固体材料的传递而发生的热量流动。

泳池的传导热量主要由水和容器边界之间的热传导引起。

根据传导热量的计算公式，可以得到以下公式进行计算：Q=U×A×(T2-T1)其中，Q表示传导热量损失（单位为瓦特W），U是传热系数（单位为瓦特/平方米/摄氏度W/m^2°C），A是传热表面积（单位为平方米m^2），T2和T1分别表示泳池内外的温度（单位为摄氏度°C）。

传热表面积A主要由泳池的表面积和侧面积组成。

对于一个矩形泳池，表面积可以通过以下公式计算：A=(2×L1×W)+(2×L2×W)其中，L1表示泳池的长度（单位为米m），L2表示泳池的宽度（单位为米m），W表示泳池的深度（单位为米m）。

另外，辅助设备的传导热量损失也需要计算在内。

例如，加热器、水泵和过滤器等设备也会产生一定的传导热量。

这些设备的传热损失可以通过设备的功率和传热系数进行估算。

其次，计算泳池的辐射热量损失。

辐射热量是指通过电磁辐射传递的热量。

辐射热量损失可以由斯特马-玻尔兹曼定律来估算，其公式如下：Q=ε×A×σ×(T2^4-T1^4)其中，Q表示辐射热量损失（单位为瓦特W），ε是辐射率，通常根据泳池边界的材料来确定，A是表面积（单位为平方米m^2），σ是斯特马-玻尔兹曼常量（5.67×10^(-8)瓦特/平方米/开尔文^4W/m^2K^4）,T2和T1分别表示泳池内外的温度（单位为开尔文K）。

辐射率ε通常在文献中可以查得，也可以根据泳池容器的材质和表面处理来确定。

最后，计算泳池的蒸发损失热量。

蒸发损失是指由于水分子的蒸发而导致的热量损失。

蒸发损失可以通过蒸发散比公式来计算：Q=m×h其中，Q 表示蒸发损失热量（单位为瓦特W），m 是水的蒸发质量流率（单位为千克/秒kg/s），h 是水的蒸发潜热（单位为焦耳/千克J/kg）。

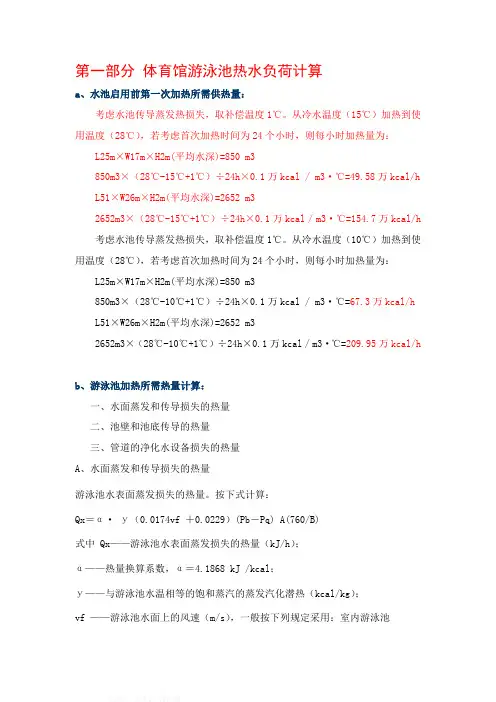

第一部分体育馆游泳池热水负荷计算a、水池启用前第一次加热所需供热量：考虑水池传导蒸发热损失，取补偿温度1℃。

从冷水温度（15℃）加热到使用温度（28℃），若考虑首次加热时间为24个小时，则每小时加热量为：L25m×W17m×H2m(平均水深)=850 m3850m3×（28℃-15℃+1℃）÷24h×0.1万kcal / m3·℃=49.58万kcal/h L51×W26m×H2m(平均水深)=2652 m32652m3×（28℃-15℃+1℃）÷24h×0.1万kcal / m3·℃=154.7万kcal/h 考虑水池传导蒸发热损失，取补偿温度1℃。

从冷水温度（10℃）加热到使用温度（28℃），若考虑首次加热时间为24个小时，则每小时加热量为：L25m×W17m×H2m(平均水深)=850 m3850m3×（28℃-10℃+1℃）÷24h×0.1万kcal / m3·℃=67.3万kcal/h L51×W26m×H2m(平均水深)=2652 m32652m3×（28℃-10℃+1℃）÷24h×0.1万kcal / m3·℃=209.95万kcal/hb、游泳池加热所需热量计算：一、水面蒸发和传导损失的热量二、池壁和池底传导的热量三、管道的净化水设备损失的热量A、水面蒸发和传导损失的热量游泳池水表面蒸发损失的热量。

按下式计算：Qx＝α·у（0.0174vf ＋0.0229）(Pb－Pq) A(760/B)式中 Qx——游泳池水表面蒸发损失的热量（kJ/h）；α——热量换算系数，α＝4.1868 kJ /kcal；у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）；vf ——游泳池水面上的风速（m/s），一般按下列规定采用：室内游泳池vf ＝0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s；Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）；Pq——游泳池的环境空气的水蒸汽压力（mmHg）；（广州冬天空气设计取5℃）A——游泳池的水表面面积（m2）；B——当地的大气压力（mmHg）。

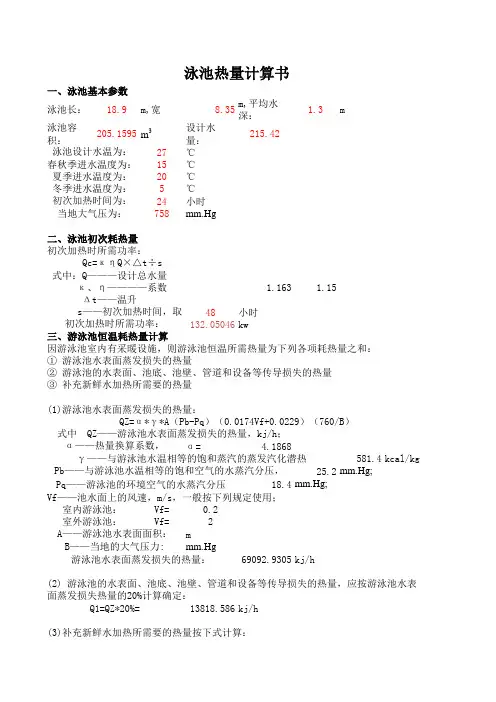

泳池长：18.9m,宽8.35m,平均水深： 1.3m泳池容积：205.1595m 3设计水量：215.4227℃15℃20℃5℃24小时758mm.Hg 1.163 1.1548小时132.05046kwα= 4.1868581.4kcal/kg 25.2mm.Hg;18.4mm.Hg;Vf=0.2Vf=2mmm.Hg 69092.9305kj/h13818.586kj/h(2) 游泳池的水表面、池底、池壁、管道和设备等传导损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定：Q1=QZ*20%=(3)补充新鲜水加热所需要的热量按下式计算：Qb=α*qb*ρ*(tr-tb)/t游泳池水表面蒸发损失的热量：室内游泳池：室外游泳池：A——游泳池水表面面积：② 游泳池的水表面、池底、池壁、管道和设备等传导损失的热量③ 补充新鲜水加热所需要的热量(1)游泳池水表面蒸发损失的热量：式中 QZ——游泳池水表面蒸发损失的热量，kj/h；α——热量换算系数，γ——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg），Pb——与游泳池水温相等的饱和空气的水蒸汽分压，B——当地的大气压力:Qc=κηQ×△t÷sVf——池水面上的风速，m/s，一般按下列规定使用；κ、η————系数 Δt——温升s——初次加热时间，取Pq——游泳池的环境空气的水蒸汽分压泳池热量计算书一、泳池基本参数泳池设计水温为： 式中：Q———设计总水量春秋季进水温度为：夏季进水温度为：当地大气压为：冬季进水温度为：初次加热时间为：二、泳池初次耗热量初次加热时所需功率：QZ=α*γ*A（Pb-Pq）（0.0174Vf+0.0229）（760/B）初次加热时所需功率：三、游泳池恒温耗热量计算因游泳池室内有采暖设施，则游泳池恒温所需热量为下列各项耗热量之和：① 游泳池水表面蒸发损失的热量α= 4.186810.77087L 1kg/L27℃15℃20℃5℃24小时春秋季：22547.75kj/h 夏季：13152.85kj/h 冬季：41337.54kj/h 春秋季：126551.1kj/h 35.153088kw 夏季：115277.2kj/h 32.021456kw 冬季：149098.9kj/h 41.416351kw qb——游泳池每日补充的水量，L;按总水量的5%计算ρ——水的密度，kg/L;取冬季进水温度为：t——加热时间，取Q=1.2*(QZ+Q1+Qb) tr——游泳池水的温度，℃tb——游泳池补充水的温度；春秋季进水温度为：夏季进水温度为：其中：Qb——游泳池补充新鲜水加热所需要的热量，kj/h；α——热量换算系数，。

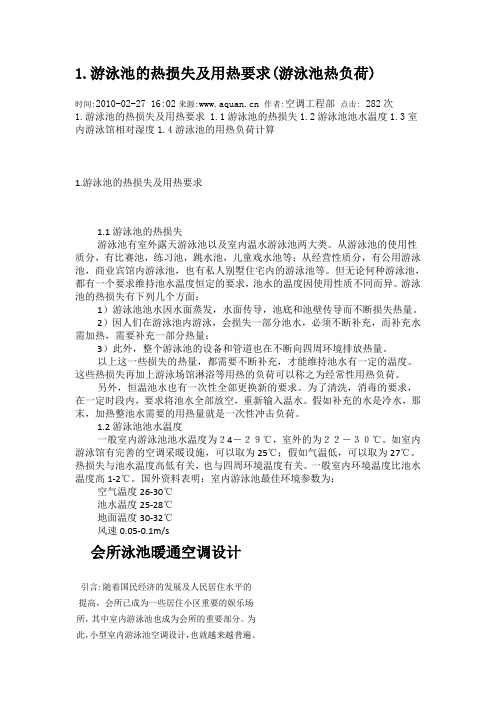

1.游泳池的热损失及用热要求(游泳池热负荷)时间:2010-02-27 16:02来源: 作者:空调工程部点击: 282次1.游泳池的热损失及用热要求 1.1游泳池的热损失1.2游泳池池水温度1.3室内游泳馆相对湿度1.4游泳池的用热负荷计算1.游泳池的热损失及用热要求1.1游泳池的热损失游泳池有室外露天游泳池以及室内温水游泳池两大类。

从游泳池的使用性质分，有比赛池，练习池，跳水池，儿童戏水池等；从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。

但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用性质不同而异。

游泳池的热损失有下列几个方面：1）游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

2）因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量；3）此外，整个游泳池的设备和管道也在不断向四周环境排放热量。

以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。

这些热损失再加上游泳场馆淋浴等用热的负荷可以称之为经常性用热负荷。

另外，恒温池水也有一次性全部更换新的要求。

为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。

假如补充的水是冷水，那末，加热整池水需要的用热量就是一次性冲击负荷。

1.2游泳池池水温度一般室内游泳池池水温度为２4－２９℃，室外的为２２－３０℃。

如室内游泳馆有完善的空调采暖设施，可以取为25℃；假如气温低，可以取为27℃。

热损失与池水温度高低有关，也与四周环境温度有关。

一般室内环境温度比池水温度高1-2℃。

国外资料表明：室内游泳池最佳环境参数为：空气温度26-30℃池水温度25-28℃地面温度30-32℃风速0.05-0.1m/s会所泳池暖通空调设计引言: 随着国民经济的发展及人民居住水平的提高，会所已成为一些居住小区重要的娱乐场所，其中室内游泳池也成为会所的重要部分。

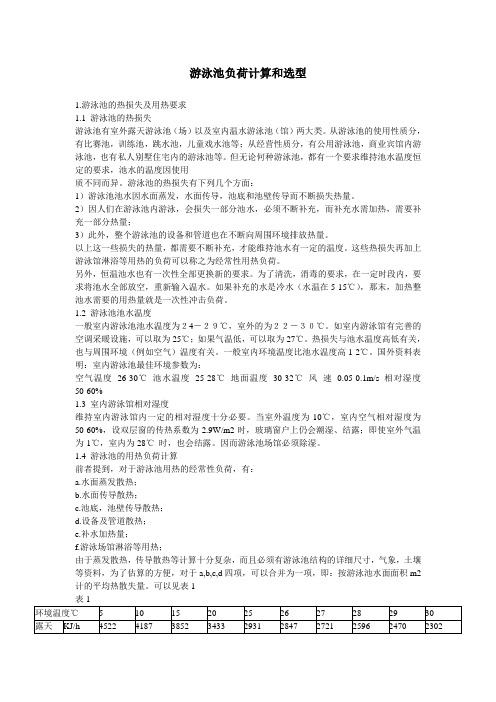

游泳池负荷计算和选型1.游泳池的热损失及用热要求1.1 游泳池的热损失游泳池有室外露天游泳池（场）以及室内温水游泳池（馆）两大类。

从游泳池的使用性质分，有比赛池，训练池，跳水池，儿童戏水池等；从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。

但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用质不同而异。

游泳池的热损失有下列几个方面：1）游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

2）因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量；3）此外，整个游泳池的设备和管道也在不断向周围环境排放热量。

以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。

这些热损失再加上游泳馆淋浴等用热的负荷可以称之为经常性用热负荷。

另外，恒温池水也有一次性全部更换新的要求。

为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。

如果补充的水是冷水（水温在5-15℃），那末，加热整池水需要的用热量就是一次性冲击负荷。

1.2 游泳池池水温度一般室内游泳池池水温度为２4－２９℃，室外的为２２－３０℃。

如室内游泳馆有完善的空调采暖设施，可以取为25℃；如果气温低，可以取为27℃。

热损失与池水温度高低有关，也与周围环境（例如空气）温度有关。

一般室内环境温度比池水温度高1-2℃。

国外资料表明：室内游泳池最佳环境参数为：空气温度26-30℃池水温度25-28℃地面温度30-32℃风速0.05-0.1m/s 相对湿度50-60%1.3 室内游泳馆相对湿度维持室内游泳馆内一定的相对湿度十分必要。

当室外温度为-10℃，室内空气相对湿度为50-60%，设双层窗的传热系数为2.9W/m2时，玻璃窗户上仍会潮湿、结露；即使室外气温为-1℃，室内为28℃时，也会结露。

因而游泳池场馆必须除湿。

1.4 游泳池的用热负荷计算前者提到，对于游泳池用热的经常性负荷，有：a.水面蒸发散热；b.水面传导散热；c.池底，池壁传导散热；d.设备及管道散热；e.补水加热量；f.游泳场馆淋浴等用热；由于蒸发散热，传导散热等计算十分复杂，而且必须有游泳池结构的详细尺寸，气象，土壤等资料，为了估算的方便，对于a,b,c,d四项，可以合并为一项，即：按游泳池水面面积m2计的平均热散失量。

游泳池水加热设备的选型设计一、池水日常热损耗量的计算：游泳池水总热损耗量Qa包括以下三项：1、池面水蒸发损失的热量Qs2、池壁、池底、管道和水处理设备传导散热量Qt3、补充新水加热量QfQa=Qs+Qt+Qf这三项热损耗的计算公式如下：Qs=r(0.0174vw+0.0229)(Pb-Pq)AsBaQt=0.2QsQf=m·Cv(Ta-Tf)/th其中r—与池水等温的饱和水蒸汽的蒸发汽化潜热，当28℃时r=582.5kcal/kgVw—池面上的风速，对室内泳池可取Vw=0.5m/sPb—与池水等温的饱和空气的水蒸气分压，当28℃时Pb=28.3mmHg Pq—泳池环境空气的水蒸气分压，当10℃时rq=5.59 mmHgAs—泳池池面面积（㎡）Ba—标准大气压与当地大气压之比，计算中可取Ba=1.2,相当于统一考虑了海拔高度1500米以下的情况。

南宁取值：1m—泳池在一天内补充新水的数量（㎏）Cv—水的比热，可取Cv=1 kcal/kg·℃Ta—池水设计温度（26℃～28℃）Tf—补充新水水温，一般可取16℃th—加热设备一天内的运行时间（h）游泳池热负荷计算：以50*25M，平均水深1.6M池为例1）游泳池容积： 50*25*1.6=2000m32）池水温度及游泳池的室内气温：池水温度28℃ ，室温10℃。

3）当地气温平均值：本设计室外温度以22℃计，泳池水区冬季温度26℃4）极端最高气温38.7℃ ；极端最低气温5℃5）当地自来水温（平均值）：冬季5℃、春秋季17.5℃、夏季20℃、最低水温5℃6）以每日补水量为5%的池容积计，冬季补水温度5℃，冬季日常每天运行12小时计算按以上公式和各参数单位计算出来Qs,Qt,Qf的单位是kcal/h,现将计算结果列于表1二、池水初次加热所需之热功率Qb:所谓“初次加热”是指泳池建成或大修灌水后的加热，也包括泳池因各种原因停运一般时间后的加热。

游泳池耗热量计算
游泳池耗热量计算
1.游泳池⽔表⾯蒸发损失的热量：
Q2=a·γ·A(P1-P2)(0.0174v+0.0229)(760／B)
式中：Q2：游泳池⽔表⾯蒸发损失的热量(kJ／h)
a：热量换算系数，a=4.1868
γ：与游泳池⽔温相等的饱和蒸⽓的蒸发汽化潜热(Kcal／kg)
P1：与游泳池⽔温相等的饱和空⽓的⽔蒸⽓分压(mmhg)
P2：游泳池的环境空⽓的⽔蒸⽓分压⼒(mmhg)
v：游泳池⽔⾯上的风速(m/s)，⼀般按下列规定使⽤：(室内游泳池v=0.2-0.5；露
天游泳池v=2-3)
A：游泳池⽔表⾯⾯积(m2)
B：当地⼤⽓压⼒(mm·hg)
2.游泳池的⽔表⾯、池底、池壁、管道和设备等传导所损失的热量Ｌ应按游泳池⽔表⾯蒸发损失热量的20％计算确定。

3.补充⽔加热所需的热量：
Q=a·q·γ·(t l-t2)
式中：Q：游泳池补充⽔加热所需的热量(kJ)
a：热量换算系数，a=4.1868
q：游泳池每⽇的补充⽔量(L)
γ：⽔的密度(kg/L)
t1：游泳池⽔的温度(℃)，(室内游泳池24-29℃；露天游泳池不低于22℃)
t2：游泳池补充⽔温(℃)
⽔温与相应的饱和蒸⽓的蒸发汽化潜热和
⽓温与相应环境空⽓的⽔蒸⽓分压。

泳池加热负荷计算计算依据《游泳池给水排水工程技术手册》本泳池为室内泳池，成人池面积为325平方，成人区水深1.6米，儿童池水深1.0米，总水量为500立方设：温度Td为27℃。

室内气温为28℃，相对湿度60%，游泳池初次充水和使用过程补水水温（Tf）为10℃。

游泳池加热热水的加热负荷由下列的耗热量和需热量构成：1、池水初次加热（含换水后重新加热）所需要的热量；2、泳池正常开放使用过程维持池水“恒温”所需要的热量。

一、池水初次加热所需热量Qc=Vc·ρ·C（Td-Tf）试中Qc---泳池池水初次加热所需要的热量（KJ）；Vc---泳池的池水容积（L），本池选用500000Lρ---水的密度（0.9997kg/L）C----水的比热，4.1868KJ/kg·℃;Td—泳池的池水设计温度（℃）本池设计27℃Tf—泳池初次充水的原水温度（℃）按江苏地区地下原水10℃计根据以上参数算出泳池初次加热所需热量=35577123KJ=8511273KCAL，初次加热时间按48h计，则小时需热量为Qc=8511273/48=177318KCAL/h=206KW二、维持池水“恒温”所需的热量由以下耗热量和需热量的总和构成1、泳池池水表面蒸发损失的热量按手册公式11-1计算则Qz=1βρ*γ(0.0174υw+0.0229)（Pb-Pq）BB'As式中Qz----游泳池池水表面蒸发损失的热量（KJ/h）β---压力换算系数，取133.32Paρ---水的密度（kg/L）,按10℃水的密度0.9997计γ---与池水温度相等的饱和蒸汽的蒸发汽化潜热（KJ/KG）υw—池水表面上的风速（m/s）,按下列规定采用：室内游泳池：0.2-0.5m/s;室外游泳池：2.0-3.0m/s.Pb---与池水温度相等的饱和空气的水蒸汽气压（Pa），按表11-3选用；Pq---游泳池环境空气的水蒸气分压（Pa），按表11-4选用。

.游泳池的热损失及用热要求1.1 游泳池的热损失游泳池有室外露天游泳池（场）以及室内温水游泳池（馆）两大类。

从游泳池的使用性质分，有比赛池，训练池，跳水池，儿童戏水池等；从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。

但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用质不同而异。

游泳池的热损失有下列几个方面：1）游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

2）因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量；3）此外，整个游泳池的设备和管道也在不断向周围环境排放热量。

以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。

这些热损失再加上游泳馆淋浴等用热的负荷可以称之为经常性用热负荷。

另外，恒温池水也有一次性全部更换新的要求。

为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。

如果补充的水是冷水（水温在5-15℃），那末，加热整池水需要的用热量就是一次性冲击负荷。

1.2 游泳池池水温度一般室内游泳池池水温度为２4－２９℃，室外的为２２－３０℃。

如室内游泳馆有完善的空调采暖设施，可以取为25℃；如果气温低，可以取为27℃。

热损失与池水温度高低有关，也与周围环境（例如空气）温度有关。

一般室内环境温度比池水温度高1-2℃。

国外资料表明：室内游泳池最佳环境参数为：空气温度 26-30℃池水温度 25-28℃地面温度 30-32℃风速 0.05-0.1m/s 相对湿度50-60%1.3 室内游泳馆相对湿度维持室内游泳馆内一定的相对湿度十分必要。

当室外温度为-10℃，室内空气相对湿度为50-60%，设双层窗的传热系数为2.9W/m2时，玻璃窗户上仍会潮湿、结露；即使室外气温为-1℃，室内为28℃时，也会结露。

因而游泳池场馆必须除湿。

1.4 游泳池的用热负荷计算前者提到，对于游泳池用热的经常性负荷，有：a.水面蒸发散热；b.水面传导散热；c.池底，池壁传导散热；d.设备及管道散热；e.补水加热量；f.游泳场馆淋浴等用热；由于蒸发散热，传导散热等计算十分复杂，而且必须有游泳池结构的详细尺寸，气象，土壤等资料，为了估算的方便，对于a,b,c,d四项，可以合并为一项，即：按游泳池水面面积m2计的平均热散失量。

游泳池加热计算：已知条件：1）游泳池容积：15×20×1.35=400m32）池水温度及游泳池的室内气温：池水温度27℃，室温28℃。

3)当地自来水温（平均值）：冬季5℃、过度季节10℃、夏季15℃。

热负荷计算1）一次性冲击负荷（初次充水或换水）应以冬季的工况计算，自来水温度取最低值：5℃；换水周期24-48小时，本方案取24小时。

则：P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×400×(28-5)×1000/（860×24）=512.6kw 2）日经常负荷：（1）弥补散热损失负荷：当池水水温为27℃，室温为28℃时，查得得每平方米的池水散热量为372W/m2；小时散热负荷Ph1=300×372/1000=111.6kW；日散热负荷为Qh1=111.6×24=2678.4kW（2）补水补热负荷：以每日补水量为5%的池容积计，冬季工况冷水温度为5℃时，小时补水补热负荷Ph2=[V×B×1000/24×(t2-t1)/860/0.95]=400×0.05×1000×(28-5)/(24×860×0.95)=23.45kW日补水补热负荷Qh2=Ph2×24=23.45×24=562.8kw该游泳池日使用热负荷为∑Qh= Qh1+ Qh2 =2678.4+562.8=3241.2kW。

主机选型计算1）满足冬季一次换水要求，初选主机及台数，然后校核工作时数是否在24-48小时之间。

并且以冬季最低冷水水温来计算。

（1）初选MWH150CB热泵热水机组。

该主机在地下环路工况，源水侧进水温度10℃时，其输出热功率为534kW。

（2）主机台数N=P2h/512.6=512.6/534=1台（3）选取1台（4）主机工作小时数H=（P2h ×24）/534=（512.6×24）/534＝23.03小时（符合24小时内的要求）2）经常日用热负荷下，主机日工作小时核算（1）以冬季工况计算：H1= ∑Qh/534=12302.4/（501×2）=23.03。

（a ）池水面蒸发和传导损失的热量1B 计算公式：Q=—4.187P/A (P b-F q )(0.0174V f +0.0229)—B式中：Q z ——游泳池水表面蒸发损失的热量（KJ/h ）P ——压力换算系数。

取133.322PaP ——水的密度(kg/l);为0.9922kg/l了一一与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg ）Pb ——与游泳池水温相等的饱和空气的水蒸气分压（mm.Hg ）Pq 游泳池的环境空气的水蒸气分压（mm.Hg ）V f ——游泳池水面上的风速，m/s,一般室内游泳池0.2〜0.5m/s 、室外游泳 池2~3m/s,此处按平均0.3m/sA ——游泳池水表面面积（m 2）3.5*2=7B ——标准大气压力，（Pa ）为101325PaB'——当地的大气压力，（Pa ）为102180Pa池水水温均为40C与池水水温相等的饱和蒸汽的蒸发汽化潜热==574.6kcal/kg 游泳池的环境空气的水蒸气分压P q =2266.5Pa则泳池的池面蒸发损失的热量1Q=刊4.187P ，AP b —P q )(0.017铭+0.0229)=17886.45KJ/h=4.97kW（b ）游泳池的水表面、池壁、池底、管道和设备等传导所损失的热量与游泳池水温相等的饱和空气的水蒸气分压P 卜P a ??? Pb=7384.427Pa .一 1 133.322 4.1870.9922574.67(7384.427-2266.5)(0.01740.30.0229) 101325 102180可按游泳池池水表面蒸发所损失热量的20%计算确定。

则通过水表面、池底、 池壁、管道和设备等传导所损失的热量为:Q=0.20=0.24.97=0.9936kW（c ）补充水加热所需的热量式中：Q b ——游泳池补充水加热所需的热量（KW ）q b ——游泳池每天的补充水量（L ）;取泳池容积的5%;3.5*2*0.8=5.6（m A 3）&——水的比热容，4.187（kJ/KgC ）c 水的密度（kg/l ）;为0.9922kg/lIt r ——游泳池水的温度（C ），取40ct b ——游泳池补充水的温度（C ）,取5ct ——加热时间（h ）,全天加热，计24小时则游泳池补充水加热耗热量：二q b ；(t r -t b )4.18756000.050.9922(40-5)==0.471KW （d ）一次性冲击负荷式中：Q y ——游泳池一次性换水所需的热量（KW ）q y ——游泳池池容积（L ）a ——水的比热容，4.187（kJ/KgC ）P ——水的密度（kg/l ）;为0.9961kg/lt r ——游泳池水的温度（C ）,取28ct y ——冷水的温度（C ）,取5c初次充水或换水所需加热时间（h ）,按照48小时完成整池水计算公式：Q b二pb ：(t r —t b ) 3600t 3600t 360024计算公式：Qy:q”(t r -t y ) 3600t的加热计算。
