：(poly)&(active)&(nplus)&(psub)：(poly)&(active)&(pplus)&(nwell) s G D S G DN+HVN+DIFFDRAIN GATESOURCEDRAIN GATE SOURCECONTACTPDD HVMT1DIFF林正松 / 矽拓科技有限公司7PMOSNMOSDRAINGATESOURCEDIFF POLYHPF+BLP+HV CONWELL+BLNWELL+HPFPOLYDIFFDRAINGATE SOURCELLCONTACT DIFF POLY1NWELLNdiffNWELL P+P1-P2 LAYOUT STRUCTUREMOS LAYOUT STRUCTURE COTOPMETAL-1之間加-MINLAYERMIMMETAL POLY STRUCTUREBOTTOM=POLY1+M2TOP=M1+M3林正松 /林正松 / 矽拓科技有限公司STYLE -3STYLE-1STYLE-2METAL FUSE POLY1 FUSEPOLY1 FUSEPOLY1CONTACT PASSCONTACT M1POLY1（1）OUT POUT N>>Unit CapacitorDUMMYpoly林正松 / 矽拓科技有限公司>>Unit Capacitor –Input Stage Matching林正松CONTACTSTYLE -1STYLE -2林正松 / 矽拓科技有限公司P+DIFFNDIFF林正松 / 矽拓科技有限公司NW OD P+ N+ P1 P2 CO M1 M2 VIACMOS LAYOUT CASE STUDY >>OP265 5644243 3417788IN林正松 /林正松 / 矽拓科技有限公司STYLE-1STYLE-2IR SP林正松 / 矽拓科技有限公司林正松 / 矽拓科技有限公司STYLE-2林正松 / 矽拓科技有限公司矩型工字型林正松 / 矽拓科技有限公司增加EMIT的周長，提昇趨動能力梯型林正松 / 矽拓科技有限公司林正松 / 矽拓科技有限公司P+NWELL N+林正松 / 矽拓科技有限公司47林正松 / 矽拓科技有限公司增加Driver 趨動能力，節省面積林正松 / 矽拓科技有限公司。

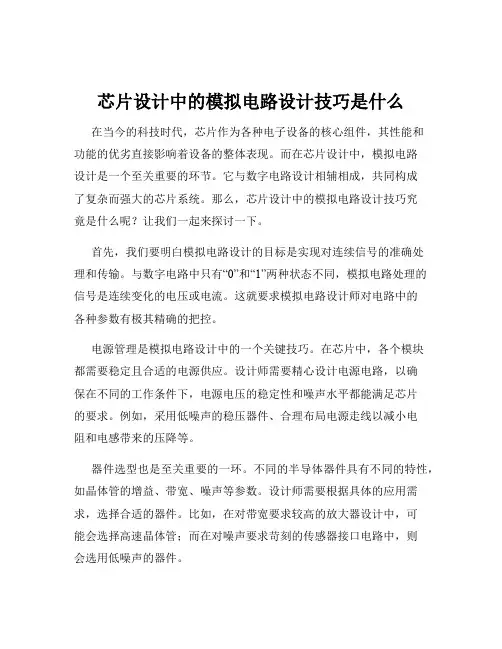

芯片设计中的模拟电路设计技巧是什么在当今的科技时代，芯片作为各种电子设备的核心组件，其性能和功能的优劣直接影响着设备的整体表现。
而在芯片设计中，模拟电路设计是一个至关重要的环节。
它与数字电路设计相辅相成，共同构成了复杂而强大的芯片系统。
那么，芯片设计中的模拟电路设计技巧究竟是什么呢？让我们一起来探讨一下。
首先，我们要明白模拟电路设计的目标是实现对连续信号的准确处理和传输。
与数字电路中只有“0”和“1”两种状态不同，模拟电路处理的信号是连续变化的电压或电流。
这就要求模拟电路设计师对电路中的各种参数有极其精确的把控。
电源管理是模拟电路设计中的一个关键技巧。
在芯片中，各个模块都需要稳定且合适的电源供应。
设计师需要精心设计电源电路，以确保在不同的工作条件下，电源电压的稳定性和噪声水平都能满足芯片的要求。
例如，采用低噪声的稳压器件、合理布局电源走线以减小电阻和电感带来的压降等。
器件选型也是至关重要的一环。
不同的半导体器件具有不同的特性，如晶体管的增益、带宽、噪声等参数。
设计师需要根据具体的应用需求，选择合适的器件。
比如，在对带宽要求较高的放大器设计中，可能会选择高速晶体管；而在对噪声要求苛刻的传感器接口电路中，则会选用低噪声的器件。
版图设计是模拟电路设计中容易被忽视但却极其重要的技巧。
良好的版图设计不仅能够提高电路的性能，还能增强芯片的可靠性。
在版图设计中，要考虑器件的匹配性、寄生参数的影响以及信号的完整性。
例如，对于需要高精度匹配的电阻或电容，应采用共心布局以减小工艺偏差带来的影响；对于高频信号线路，要注意减少寄生电感和电容，避免信号反射和衰减。
反馈技术在模拟电路设计中被广泛应用。
通过引入适当的反馈，可以改善电路的稳定性、线性度和增益精度。
负反馈能够减小增益误差、拓宽带宽并提高线性度，但如果反馈量过大，可能会导致电路不稳定。
因此，设计师需要准确计算反馈系数，以在性能优化和稳定性之间找到最佳平衡点。
噪声管理是模拟电路设计中必须面对的挑战。

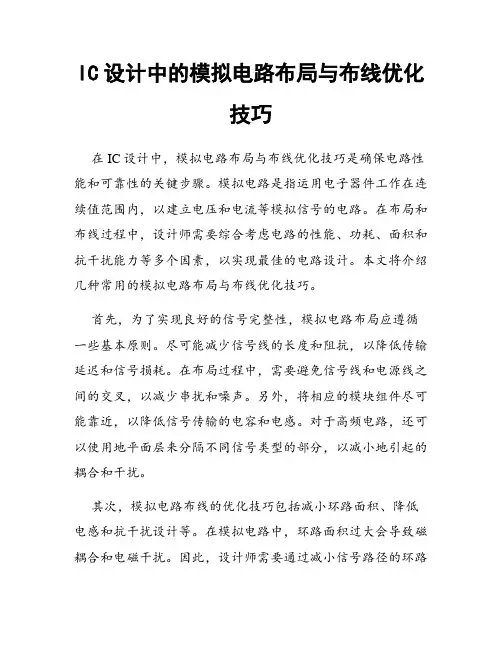

IC设计中的模拟电路布局与布线优化技巧在IC设计中，模拟电路布局与布线优化技巧是确保电路性能和可靠性的关键步骤。
模拟电路是指运用电子器件工作在连续值范围内，以建立电压和电流等模拟信号的电路。
在布局和布线过程中，设计师需要综合考虑电路的性能、功耗、面积和抗干扰能力等多个因素，以实现最佳的电路设计。
本文将介绍几种常用的模拟电路布局与布线优化技巧。
首先，为了实现良好的信号完整性，模拟电路布局应遵循一些基本原则。
尽可能减少信号线的长度和阻抗，以降低传输延迟和信号损耗。
在布局过程中，需要避免信号线和电源线之间的交叉，以减少串扰和噪声。
另外，将相应的模块组件尽可能靠近，以降低信号传输的电容和电感。
对于高频电路，还可以使用地平面层来分隔不同信号类型的部分，以减小地引起的耦合和干扰。
其次，模拟电路布线的优化技巧包括减小环路面积、降低电感和抗干扰设计等。
在模拟电路中，环路面积过大会导致磁耦合和电磁干扰。
因此，设计师需要通过减小信号路径的环路面积来降低干扰。
此外，对于高频和精密模拟电路，还需要特别注意地返回路径的布线，以减小共模干扰。
通过合理布线和引入电源平面，可以降低电感，提高电路的稳定性和可靠性。
另一个重要的优化技巧是降低功耗。
在设计模拟电路时，设计师应该注重功耗优化，以延长电池寿命和提高系统效率。
有效的方式包括降低功耗的电路架构选择、优化功耗的电源供应、使用合适的电源管理电路等。
此外，合理选择和优化器件工作状态也能够有效降低功耗。
例如，在未被使用时关闭模块或降低其工作频率。
此外，模拟电路布局和布线优化中还需要考虑EMI（电磁干扰）和ESD（静电放电）方面的设计。
对于EMI，可以通过合理的地引入来分隔不同信号类型的部分。
同时，考虑到ESD防护是非常重要的，需要对输入、输出和电源等接口进行静电放电保护设计。
使用合适的接地技术和正确的布局布线方式可以有效地降低EMI和ESD问题。
最后，借助于模拟电路设计工具，设计师可以更高效地实现模拟电路布局与布线的优化。
第一章绪论1、什么是Scaling-down，它对集成电路的发展有什么重要作用？在器件按比例缩小过程中需要遵守哪些规则（CE，CV，QCE），这些规则的具体实现方式（1）为了保证器件性能不变差，衬底掺杂浓度要相应增大。
通过Scaling-down使集成电路的集成度不断提高，电路速度也不断提高，因此Scaling-down是推动集成电路发展的重要理论。
（2）在CE规则中，所有几何尺寸，包括横向和纵向尺寸，都缩小k倍；衬底掺杂浓度增大k倍；电源电压下降k倍。
（3）在CV规则中，所有几何尺寸都缩小k倍；电源电压保持不变；衬底掺杂浓度增大k2倍。
（4）在QCE规则中，器件尺寸k倍缩小，电源电压α/k倍（1<α<k）变化，衬底掺杂浓度增大αk倍2、什么是摩尔定律？集成电路容量每18个月增加一倍。
3、什么是版图设计？包含哪两个要素？（1）版图设计就是按照线路的要求和一定的工艺参数，设计出元件的图形并进行排列互连，以设计出一套供IC制造工艺中使用的光刻掩膜版的图形，称为版图或工艺复合图（2）一定功能的电路结构；一定的工艺规则4、集成电路全定制和半定制设计的过程，及区别自动化技术：半定制，标准单元技术手工技术：全定制，一般用于高性能数字电路或者模拟电路第二章电路基础知识1、管子的串并联，电阻模型分析。
串联：两个宽长比为W/L的管子串联，若等价为一个管子，其宽长比为多少？并联：两个宽长比为W/L的管子并联，若等价为一个管子，其宽长比为多少？2、管子的尺寸标注3、复杂逻辑门的功能分析（写出逻辑表达式），或根据逻辑表达式，画出CMOS电路图4、传输门结构，原理（1）由两个增强型MOS管（一个P沟道，一个N沟道）组成。
（2）C=0，！C=1时，两个管子都夹断，传输门截止，不能传输数据。
（3）C=1，！C=0时，传输门导通。
（4）双向传输门：数据可以从左边传输到右边，也可以从右边传输到左边，因此是一个双向传输门。

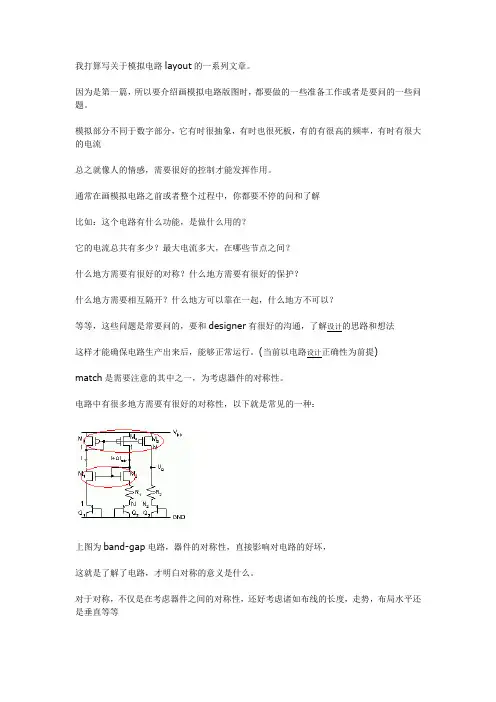

我打算写关于模拟电路layout的一系列文章。
因为是第一篇，所以要介绍画模拟电路版图时，都要做的一些准备工作或者是要问的一些问题。
模拟部分不同于数字部分，它有时很抽象，有时也很死板，有的有很高的频率，有时有很大的电流总之就像人的情感，需要很好的控制才能发挥作用。
通常在画模拟电路之前或者整个过程中，你都要不停的问和了解比如：这个电路有什么功能，是做什么用的？它的电流总共有多少？最大电流多大，在哪些节点之间？什么地方需要有很好的对称？什么地方需要有很好的保护？什么地方需要相互隔开？什么地方可以靠在一起，什么地方不可以？等等，这些问题是常要问的，要和designer有很好的沟通，了解设计的思路和想法这样才能确保电路生产出来后，能够正常运行。
(当前以电路设计正确性为前提)match是需要注意的其中之一，为考虑器件的对称性。
电路中有很多地方需要有很好的对称性，以下就是常见的一种：上图为band-gap电路，器件的对称性，直接影响对电路的好坏，这就是了解了电路，才明白对称的意义是什么。
对于对称，不仅是在考虑器件之间的对称性，还好考虑诸如布线的长度，走势，布局水平还是垂直等等方方面面都有考虑对称的必要性。
如图:器件A与器件B有两条线相连，其中一条net01因有其他器件阻碍，所以要绕道，从而增加线的长度。
从图中，可以看出，net01和net02有很大的区别，net01走线长，还附带出线上的寄生电容和寄生电阻等不良因素，因此信号从net01和从net02上传输时，就产生的差异。
如果要求信号同时到达，以这种情况看，电路的功能便有可能不能实现。
所以对称性是方方面面的，随时都应留心。
CMOS电路中，单个MOS的特性，取决于单个晶体管的宽长比(W/L),比值越大，晶体管的速度就快，反之则慢在生产过程中，晶片会在某个方向上存在差异性，这便导致了晶体管的差异。
如图：A,B两个晶体管，只是位置有所变化，宽长比均为W/L=2/0.5=4假设在垂直方向有差异-0.05(数据均为假设，是为计算方便)A情况 W=2-->1.95 L=0.5-->0.5 W/L=3.9B情况 W=2-->2 L=0.5-->0.45 W/L=4.444A/B=0.8775 于是差异就这样产生了。
