发泡剂AC分解动力学研究

AC发泡剂作用机理解析AC发泡剂是一种常用于聚氨酯泡沫制品生产中的化学助剂，它能够在聚氨酯发泡过程中产生气泡，从而使得制品具有轻质、绝热、吸音等特性。

本文将对AC发泡剂的作用机理进行解析，以帮助读者更加深入地理解这一化学助剂的原理和应用。

一、AC发泡剂的基本原理AC发泡剂是由一种或多种化学物质组成的混合物，它们在特定的条件下能够分解产生气体。

在聚氨酯泡沫制品的制造过程中，AC发泡剂通常以一定比例加入到聚氨酯预聚体中，然后在加热或加压条件下发生分解反应，从而产生大量的气泡。

AC发泡剂的主要成分之一是氨基氮化合物，例如尿素等。

这些化合物在加热或加压的条件下会发生分解反应，生成氨气。

一般还会加入一些气化助剂，如氧化铵，用于提高分解反应的速度和效率。

当AC发泡剂分解产生氨气时，气体会扩散到聚氨酯预聚体中，并通过形成气泡的方式，使得聚氨酯材料发生膨胀，最终形成泡沫结构。

二、AC发泡剂的作用机理AC发泡剂的作用机理可以从以下几个方面进行解析：1. 气体生成：AC发泡剂中的氨基氮化合物在一定条件下发生分解反应，产生大量的氨气。

氨气的生成是AC发泡剂起泡作用的关键步骤。

2. 泡沫结构形成：气体生成后，气体通过扩散作用进入聚氨酯预聚体中，使得预聚体膨胀并形成气泡。

这些气泡之间的互相交错和互相连接，最终形成泡沫结构。

3. 控制发泡速率：AC发泡剂的分解速率和发泡速率可以通过控制加热或加压的条件来进行调节。

一般来说，较高的温度和较高的压力会促进发泡剂的分解，从而加快发泡速率。

而较低的温度和较低的压力则会减缓分解反应的速度，使发泡速率变慢。

4. 影响泡沫性能：AC发泡剂的选择和使用方法可以对聚氨酯泡沫制品的性能产生重要影响。

不同类型的AC发泡剂会对泡沫的密度、孔隙率和力学性能等产生不同的影响。

在实际应用中，需要根据聚氨酯制品的特定要求选择合适的AC发泡剂。

三、AC发泡剂的应用领域和前景AC发泡剂是目前广泛应用于聚氨酯泡沫制品生产中的一种化学助剂。

AC发泡剂发泡调节剂发泡助剂的分析AC发泡剂,发泡调节剂,发泡助剂的分析2011年03月19日AC发泡剂化学名称：偶氮二甲酰胺CAS号： 123-77-3 外观:淡黄色粉末用途：发泡剂AC是发气量最大，性能最优越、用途广泛的发泡剂。

它运用于聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、聚酰胺、ABS及种橡胶等合成材料。

广泛用于拖鞋、鞋底、鞋垫、塑料壁纸、天花板、地板革、人造革、绝热、隔音材料等发泡。

发泡剂ADC具有性能稳定、不易燃、不污染、无毒无味、对模具不腐蚀对制品不染色，分解温度可调节，不影响固化和成型速度等特点。

本品常压发泡、加压发泡均可，都能连发泡均匀，细孔结构理想。

用法：1、在常规下本品应根据制品性能，适量加入活化剂（如：氧化锌、硬脂酸盐、碳酸盐及磷酸盐）以调节分解温度、活化剂用量应视活化剂种类，AC品质及制品性能，经试验而定。

2、AC发泡剂的用量也视制品性能而定。

一般从0.1-30份。

如光多合物大约5份，压制泡沫海棉、软硬海棉大约定15-25份，而聚乙烯金属线约0.1份.发泡调节剂PVC发泡调节剂实际上也是丙烯酸酯类加工助剂,它具备PVC加工助剂的所有基本特点,与PVC通用加工助剂的唯一不同就在于分子量,PVC发泡调节剂的分子量要远高于通用型加工助剂。

一、发泡机理：在PVC发泡制品中，加入超高分子量聚合物的目的：一是为了促进PVC的塑化；二是为了提高PVC发泡物料的熔体强度，防止气泡的合并，以得到均匀发泡的制品；三是为了保证熔体具有良好的流动性，以得到外观良好的制品。

二、PVC发泡工艺控制关键点塑料发泡成型分为三个过程：气泡核的形成、气泡核的膨胀和泡体的固化。

对于添加化学发泡剂的PVC发泡片材来说，气泡核的膨胀对发泡片材的质量起决定性影响。

PVC属于直链分子，分子链较短，熔体强度低，在气泡核膨胀成气泡过程中，熔体不足以包覆住气泡，气体易溢出合并成大泡，降低发泡片材的产品质量。

提高PVC发泡片材质量的关键因素是提高PVC的熔体强度。

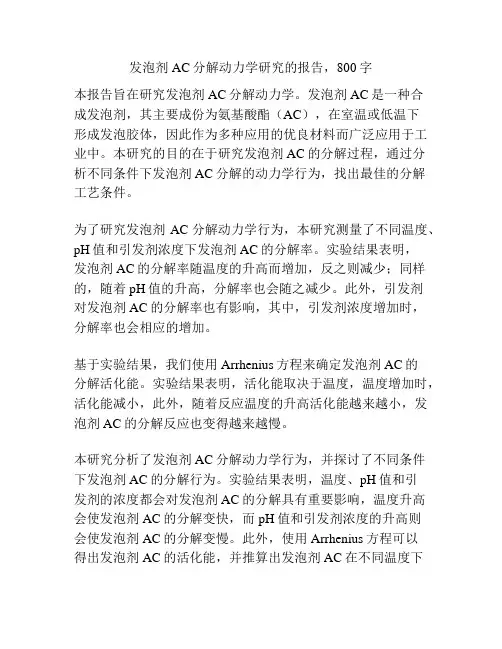

发泡剂AC分解动力学研究的报告，800字
本报告旨在研究发泡剂AC分解动力学。

发泡剂AC是一种合
成发泡剂，其主要成份为氨基酸酯（AC），在室温或低温下
形成发泡胶体，因此作为多种应用的优良材料而广泛应用于工业中。

本研究的目的在于研究发泡剂AC的分解过程，通过分
析不同条件下发泡剂AC分解的动力学行为，找出最佳的分解
工艺条件。

为了研究发泡剂AC分解动力学行为，本研究测量了不同温度、pH值和引发剂浓度下发泡剂AC的分解率。

实验结果表明，
发泡剂AC的分解率随温度的升高而增加，反之则减少；同样的，随着pH值的升高，分解率也会随之减少。

此外，引发剂
对发泡剂AC的分解率也有影响，其中，引发剂浓度增加时，
分解率也会相应的增加。

基于实验结果，我们使用Arrhenius方程来确定发泡剂AC的
分解活化能。

实验结果表明，活化能取决于温度，温度增加时，活化能减小，此外，随着反应温度的升高活化能越来越小，发泡剂AC的分解反应也变得越来越慢。

本研究分析了发泡剂AC分解动力学行为，并探讨了不同条件
下发泡剂AC的分解行为。

实验结果表明，温度、pH值和引
发剂的浓度都会对发泡剂AC的分解具有重要影响，温度升高
会使发泡剂AC的分解变快，而pH值和引发剂浓度的升高则
会使发泡剂AC的分解变慢。

此外，使用Arrhenius方程可以
得出发泡剂AC的活化能，并推算出发泡剂AC在不同温度下
的分解率。

因此，本研究可以为发泡剂AC的分解提供一个基础依据，为发泡剂AC的工艺优化提供有价值的参考。

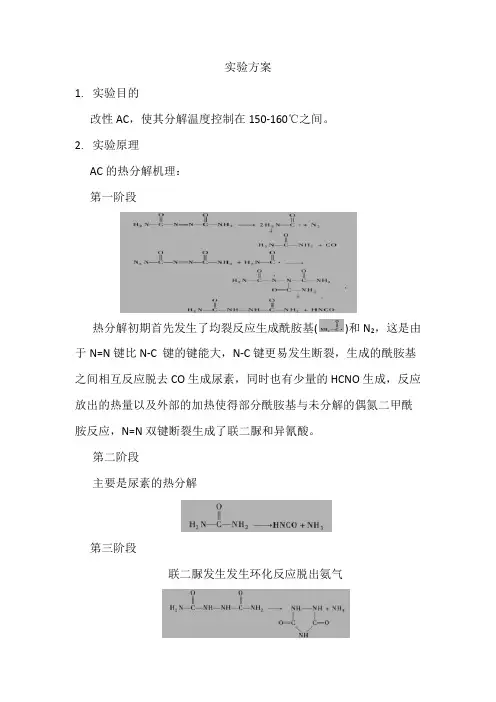

实验方案
1.实验目的
改性AC，使其分解温度控制在150-160℃之间。

2.实验原理
AC的热分解机理：
第一阶段
热分解初期首先发生了均裂反应生成酰胺基()和N2，这是由于N=N键比N-C 键的键能大，N-C键更易发生断裂，生成的酰胺基之间相互反应脱去CO生成尿素，同时也有少量的HCNO生成，反应放出的热量以及外部的加热使得部分酰胺基与未分解的偶氮二甲酰胺反应，N=N双键断裂生成了联二脲和异氰酸。

第二阶段
主要是尿素的热分解
第三阶段
联二脲发生发生环化反应脱出氨气
AC的活化机理：
含锌化合物中的锌离子外围电子排布为4S24P2,具有空轨道,而AC 的分子式为:
其中N、O上皆有孤对电子,根据路易斯酸碱配位原理,AC的N、O 原子上的孤对电子进入Zn2+的空轨道,N—C为π键,由于N、O原子上的孤对电子流失,使N—C电子云浓度流向两边,中间重叠程度减小,导致N—C键断裂,从而使AC活化分解。

AC分解产物中有尿素等碱性物质，加入一些酸性物质，如硬脂酸，柠檬酸等，可通过酸碱反应促进AC的迅速分解。

3.实验原料
AC原粉、ZnO、硬脂酸
4.实验步骤
AC与不同比例的ZnO
AC/ZnO和不同硬脂酸。

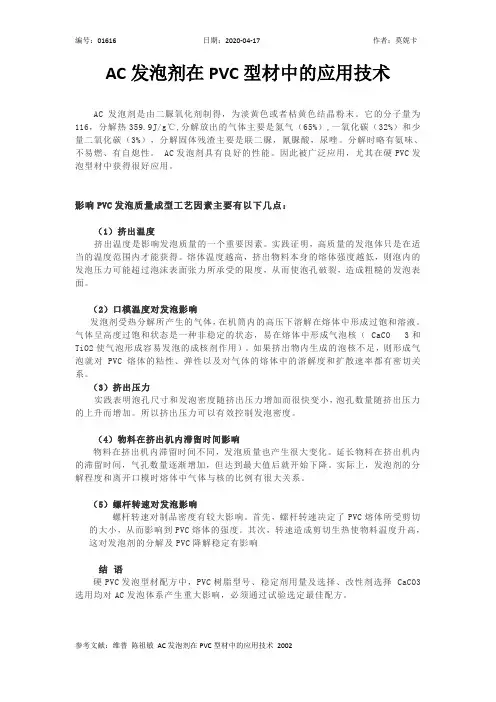

编号：01616 日期：2020-04-17 作者：莫妮卡AC发泡剂在PVC型材中的应用技术AC发泡剂是由二脲氧化剂制得，为淡黄色或者枯黄色结晶粉末。

它的分子量为116，分解热359.9J/g℃,分解放出的气体主要是氮气（65%）,一氧化碳（32%）和少量二氧化碳（3%），分解固体残渣主要是联二脲，氰脲酸，尿唑。

分解时略有氨味、不易燃、有自熄性。

AC发泡剂具有良好的性能。

因此被广泛应用，尤其在硬PVC发泡型材中获得很好应用。

影响PVC发泡质量成型工艺因素主要有以下几点：（1）挤出温度挤出温度是影响发泡质量的一个重要因素。

实践证明，高质量的发泡体只是在适当的温度范围内才能获得。

熔体温度越高，挤出物料本身的熔体强度越低，则泡内的发泡压力可能超过泡沫表面张力所承受的限度，从而使泡孔破裂，造成粗糙的发泡表面。

（2）口模温度对发泡影响发泡剂受热分解所产生的气体，在机筒内的高压下溶解在熔体中形成过饱和溶液。

气体呈高度过饱和状态是一种非稳定的状态，易在熔体中形成气泡核（ CaCO3和TiO2使气泡形成容易发泡的成核剂作用）。

如果挤出物内生成的泡核不足，则形成气泡就对PVC熔体的粘性、弹性以及对气体的熔体中的溶解度和扩散速率都有密切关系。

（3）挤出压力实践表明泡孔尺寸和发泡密度随挤出压力增加而很快变小，泡孔数量随挤出压力的上升而增加。

所以挤出压力可以有效控制发泡密度。

（4）物料在挤出机内滞留时间影响物料在挤出机内滞留时间不同，发泡质量也产生很大变化。

延长物料在挤出机内的滞留时间，气孔数量逐渐增加，但达到最大值后就开始下降。

实际上，发泡剂的分解程度和离开口模时熔体中气体与核的比例有很大关系。

（5）螺杆转速对发泡影响螺杆转速对制品密度有较大影响。

首先，螺杆转速决定了PVC熔体所受剪切的大小，从而影响到PVC熔体的强度。

其次，转速造成剪切生热使物料温度升高，这对发泡剂的分解及PVC降解稳定有影响结语硬PVC发泡型材配方中，PVC树脂型号、稳定剂用量及选择、改性剂选择 CaCO3选用均对AC发泡体系产生重大影响，必须通过试验选定最佳配方。

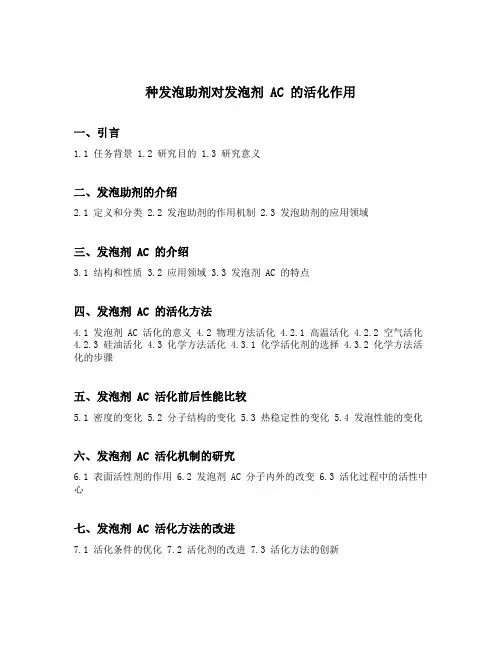

种发泡助剂对发泡剂 AC 的活化作用
一、引言
1.1 任务背景 1.2 研究目的 1.3 研究意义
二、发泡助剂的介绍
2.1 定义和分类 2.2 发泡助剂的作用机制 2.3 发泡助剂的应用领域
三、发泡剂 AC 的介绍
3.1 结构和性质 3.2 应用领域 3.3 发泡剂 AC 的特点
四、发泡剂 AC 的活化方法
4.1 发泡剂 AC 活化的意义 4.2 物理方法活化 4.2.1 高温活化 4.2.2 空气活化4.2.3 硅油活化 4.3 化学方法活化 4.3.1 化学活化剂的选择 4.3.2 化学方法活化的步骤
五、发泡剂 AC 活化前后性能比较
5.1 密度的变化 5.2 分子结构的变化 5.3 热稳定性的变化 5.4 发泡性能的变化
六、发泡剂 AC 活化机制的研究
6.1 表面活性剂的作用 6.2 发泡剂 AC 分子内外的改变 6.3 活化过程中的活性中心
七、发泡剂 AC 活化方法的改进
7.1 活化条件的优化 7.2 活化剂的改进 7.3 活化方法的创新
八、发泡助剂对发泡剂 AC 活化作用的应用
8.1 发泡材料的选择与设计 8.2 发泡过程的条件控制 8.3 发泡剂 AC 活化与应用效果的关系
九、结论
9.1 发泡助剂对发泡剂 AC 的活化作用总结 9.2 未来研究方向
以上是关于种发泡助剂对发泡剂 AC 的活化作用的文章大纲。

在具体写作过程中，可以根据每个标题进行详细的论述和探讨，以满足任务要求。

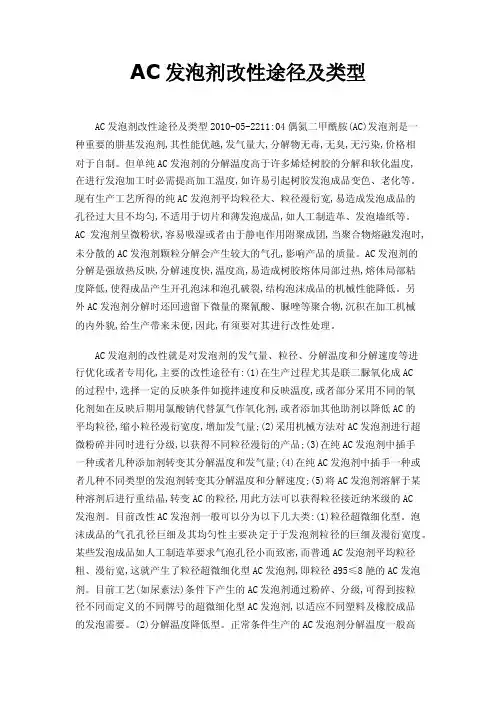

AC发泡剂改性途径及类型AC发泡剂改性途径及类型2010-05-2211:04偶氮二甲酰胺(AC)发泡剂是一种重要的肼基发泡剂,其性能优越,发气量大,分解物无毒,无臭,无污染,价格相对于自制。

但单纯AC发泡剂的分解温度高于许多烯烃树胶的分解和软化温度,在进行发泡加工时必需提高加工温度,如许易引起树胶发泡成品变色、老化等。

现有生产工艺所得的纯AC发泡剂平均粒径大、粒径漫衍宽,易造成发泡成品的孔径过大且不均匀,不适用于切片和薄发泡成品,如人工制造革、发泡墙纸等。

AC发泡剂呈微粉状,容易吸湿或者由于静电作用附聚成团,当聚合物熔融发泡时,未分散的AC发泡剂颗粒分解会产生较大的气孔,影响产品的质量。

AC发泡剂的分解是强放热反映,分解速度快,温度高,易造成树胶熔体局部过热,熔体局部粘度降低,使得成品产生开孔泡沫和泡孔破裂,结构泡沫成品的机械性能降低。

另外AC发泡剂分解时还回遗留下微量的聚氰酸、脲唑等聚合物,沉积在加工机械的内外貌,给生产带来未便,因此,有须要对其进行改性处理。

AC发泡剂的改性就是对发泡剂的发气量、粒径、分解温度和分解速度等进行优化或者专用化,主要的改性途径有:(1)在生产过程尤其是联二脲氧化成AC的过程中,选择一定的反映条件如搅拌速度和反映温度,或者部分采用不同的氧化剂如在反映后期用氯酸钠代替氯气作氧化剂,或者添加其他助剂以降低AC的平均粒径,缩小粒径漫衍宽度,增加发气量;(2)采用机械方法对AC发泡剂进行超微粉碎并同时进行分级,以获得不同粒径漫衍的产品;(3)在纯AC发泡剂中插手一种或者几种添加剂转变其分解温度和发气量;(4)在纯AC发泡剂中插手一种或者几种不同类型的发泡剂转变其分解温度和分解速度;(5)将AC发泡剂溶解于某种溶剂后进行重结晶,转变AC的粒径,用此方法可以获得粒径接近纳米级的AC发泡剂。

目前改性AC发泡剂一般可以分为以下几大类:(1)粒径超微细化型。

泡沫成品的气孔孔径巨细及其均匀性主要决定于于发泡剂粒径的巨细及漫衍宽度。

PVC发泡术语中英对照1) foamed polyvinyl chloride发泡PVC例句>>2) PVC foamingPVC发泡1.A wood-like PVC foaming material was made by the process of coloring and clouding.阐述了应用色拉、云纹工艺制作的仿木纹PVC发泡材料的物理特性、生产配料工艺、制作的模具类型以及试验与应用等方面的内容。

更多例句>>3) PVC foamed sheetPVC发泡片1.This paper studied the formula of EVA hot melt adhesive used for PVC foamed sheet and PP artificial paper, and designed the adhesive technology, discussed the effect of the amount of EVA resin, the adhesive temperature, the amount of VAc in EVA and MI on the Peel strength.研制了PP人造纸与PVC发泡片材粘合用EVA热熔胶并对其粘合工艺进行了设计。

4) PVC crusting and foamingPVC结皮发泡5) PVC low foamed boardPVC低发泡板材1.The article introduces the product performance, raw and auxiliary materials, production process and equipment of PVC low foamed board as well as the importance of substituting wood with plastics.本文介绍PVC低发泡板材的产品性能、原辅材料、生产工艺设备及以塑代木的重要性。

硬酯酸钠对AC发泡剂分解的影响作者：瞿波张柳钦来源：《中国科技博览》2014年第07期[摘要]本论文利用排水集气的试验方法，研究硬酯酸钠对AC发泡剂分解的影响。

实验表明：硬酯酸钠可提高AC发泡剂的分解速率和降低其突发温度，对分解温度的影响是随着硬酯酸钠用量的增加先升高后减低，但对发泡量并没有产生明显的影响。

[关键词]AC发泡剂硬酯酸钠发气量分解温度分解速率突发温度中图分类号：TQ330.387 文献标识码：A 文章编号：1009-914X（2014）07-0319-01AC发泡剂是有机精细化工产品，其化学结构式 H2N-CO-N=N-CO-NH2，相对密度是1.65，pH 6-7，分解温度在 195℃-200℃之间，发气量为 220-250ml/g；其具有发气量大、分散性好、价格便宜、分解的产物无毒、无臭、无污染、不变色、不腐蚀磨具等的优良性质，一直是各生产产家的首选化学发泡剂[1] 。

但其存在着分解速度快、容易附聚成团，尤其是分解温度高于常用树脂类的软化温度等缺点[2-4]，因此，国内加大了对AC发泡剂改性和改进的力度，力求使国内的AC发泡剂在生产应用中拥有更优良的性质1.实验部分主要原材料：AC发泡剂、硬脂酸钠、二甲亚砜等均为分析纯2.结果与讨论采用NETZSCH STA 409 PC、Ar气氛、升温速度10K/min、样品用量4-5mg来表征纯AC 的热稳定性，如图2所示。

AC存在三次的失重：第一次，在153.9℃-164.7℃中失重11.44%；第二次，在164.7℃-213.3℃中失重17.4%；第三次，在213.3℃-253.8℃失重26.58%。

说明AC 在不同温度范围内的分解机理不同引起发气量的不同。

其主要的分解机理有【6】：（1）H2NCON=NCONH2→N2+CO+H2NCONH2 （2）2H2NCON=NCONH2→H2NCONHNHCONH2 （3）H2NCONHNHCONH2→+NH3从图3可知：单纯的AC发泡剂的突发温度在154℃-210℃；溶于二甲基亚砜的AC发泡剂的突发温度在150℃-206℃，AC发泡剂的发气量较纯AC发泡剂增加的更加明显。

ac发泡剂分解方程式
AC发泡剂是一种常用于硬质泡沫塑料制造中的发泡剂。

它的主要成分是氨基氯甲烷（AC）和环氧化合物。

在泡沫塑料生产过程中，AC发泡剂会与聚合物材料混合，在加热的条件下分解产生气泡，从而形成泡沫塑料。

AC发泡剂的分解方程式可以表示为：
AC → HCl + CH3NH2
CH3NH2 + H2O + O → CO2 + 2H2 + NH3
其中AC发生分解产生HCl和CH3NH2两种物质，而CH3NH2与水和氧反应，生成CO2、H2和NH3三种物质。

这些产生的气体在聚合物材料中会形成气泡，从而使材料发生膨胀，形成泡沫塑料。

同时，HCl 和NH3也会与聚合物材料中的其他物质发生反应，进一步促进泡沫塑料的形成。

AC发泡剂分解方程式的研究有助于开发新型发泡剂，提高泡沫塑料的品质和性能。

- 1 -。
