JYR-8-100型可移动式救生舱简介

矿用移动式救生舱使用说明书执行标准：Q/LAKJ JSC01-2010版本号：V1.0使用本产品前，请仔细阅读本说明书中国龙安安全科技有限公司厦门一体网智能科技开发有限公司目录1.产品概述 (2)1.1产品特征 (2)1.2适用范围 (2)1.3产品型号 (2)1.4产品型号定义 (2)1.5使用环境 (3)2.安全使用注意事项 (3)2.1安装放置注意事项 (3)2.2舱内注意事项 (3)3.产品结构和工作原理 (3)3.1产品结构 (3)3.2工作原理 (4)4.主要性能参数 (4)5.使用和操作方法 (5)5.1进入过渡舱 (5)5.2进入生存舱 (6)5.3设备舱的使用 (7)6.维护与检修 (8)7.运输 (8)1.产品概述1.1产品特征救生舱采用军工技术制造，超强的钢结构设计，配备完善的八大系统：供氧系统、通讯系统、环境参数监测系统、排泄物处理系统、温压调控系统、空气净化系统、压风喷淋系统、防爆系统。

用于灾变发生后的紧急避险。

能够抵御高温、水、火、毒气、烟雾的入侵，提供了人员生存7天必需的氧气、水、食物、急救药品。

当逃生人员进入救生舱后，可以通过佩戴舱内提供的吸氧面罩呼吸氧气,为应急救援创造条件、赢得时间。

对于挽救井下幸存人员的生命具有重要意义。

1.2适用范围金属非金属矿山、煤矿等井下有人作业区域，适用于有火灾、煤与瓦斯突出、瓦斯煤尘爆炸危险性的矿井；适用于海底隧道、高速路隧道。

1.3产品型号表-1（按生存舱的有效生存空间不小于每人0.8m3设计要求，可为客户定制符合矿井的尺寸）1.4产品型号定义KJ Y F - H / N额定人数防护时间分体组装式硬体式矿用移动式救生舱1.5使用环境⏹环境温度不超过500℃；⏹空气相对湿度不大于95%；⏹无破坏金属和绝缘材料的腐蚀性气体的场所；⏹无显著摇动和剧烈冲击振动环境。

2.安全使用注意事项2.1安装放置注意事项⏹救生舱宜安装在采掘工作面附近，将其置于巷道中开掘的煤龛中，不宜放在巷道中间；⏹在安装救生舱的位置前后20米范围内岩（煤）层稳定，采用不燃性材料支护；⏹救生舱安放地面倾斜度不大于3°，以保证救生舱水平放置时保持平稳；⏹对放置救生舱的位置应加强矿顶和立柱支撑以保护救生舱；⏹救生舱放置地通风良好，无积水和杂物堆积。

矿用救生舱标准矿用可移动式救生舱通用技术条件1. 引言矿用救生舱是一种重要的矿井安全设备，用于提供矿工在事故发生时临时避难、通信和自救的场所。

矿用救生舱的设计和制造需要符合一定的技术条件，以保证其稳定性、安全性和性能可靠性。

本文档将介绍矿用救生舱的通用技术条件。

2. 适用范围本文档适用于矿用救生舱的设计、制造和检验。

3. 术语和定义•矿用救生舱：指用于提供矿工避难、通信和自救的设备。

•可移动式救生舱：指可以在矿井中移动的救生舱。

•抗冲击能力：指救生舱在遭受冲击时的抵抗能力。

•环境适应能力：指救生舱在不同矿井环境下的适应能力。

•轻量化设计：指救生舱在保证抗冲击能力的前提下，减轻自身重量。

4. 技术要求4.1 救生舱结构•救生舱应具有良好的结构强度和稳定性，能够承受矿井中可能存在的冲击和震动。

•救生舱应具有防火、防爆和防烟的性能，以保证矿工在舱内的安全。

•救生舱应具备良好的密封性能，能够有效隔离外界环境，保证舱内空气质量。

•救生舱应具备通风和空气净化系统，以确保舱内的空气新鲜且可供矿工长时间呼吸。

•救生舱应具备独立的供电系统，能够保证舱内的照明、通信和其他设备的正常工作。

•救生舱应具备紧急出口，以提供矿工在必要时快速撤离的通道。

4.2 环境适应能力•救生舱应具备良好的环境适应能力，能够适应不同矿井环境中的温度、湿度和压力等因素。

•救生舱应具备防尘和防水的能力，以保证舱内设备的正常工作和矿工的安全。

4.3 自救装置•救生舱应配备必要的自救装置，包括但不限于：应急食品、应急水源、应急医疗设备等。

•自救装置应具备足够的数量和有效期限，以满足矿工在救生舱内存活的需求。

4.4 轻量化设计•救生舱应采用轻量化设计，以减轻自身重量。

•轻量化设计不应影响救生舱的结构强度和性能可靠性。

5. 检验方法5.1 结构强度检验•救生舱应进行静态和动态载荷试验，以测试其结构强度和稳定性。

•静态载荷试验应按照相关标准进行，测试救生舱在承受额定载荷时是否出现形变、破损等现象。

矿用可移动式救生舱简介矿用可移动式救生舱是一种为矿工在事故发生时提供安全撤离通道的设备。

它具有独立的生命保障系统，可以在矿井瓦斯爆炸、火灾等事故发生时为矿工提供紧急逃生的手段。

该救生舱具有便携性，可以根据实际需要移动到不同的工作区域。

结构和功能矿用可移动式救生舱由以下几个主要部分组成：1.外壳：救生舱外壳由钢材制成，具有抗压、防火、防爆等特性，可以有效保护内部的人员和设备。

外壳上设有救生舱的出入口，以及通风系统的进出口。

2.生命保障系统：救生舱内部配备有独立的供氧系统、食水储备和卫生设施。

供氧系统能够提供足够的氧气供应，确保矿工在救生舱内能够正常呼吸。

食水储备和卫生设施则为矿工在救生舱内满足基本的生活需求提供了保障。

3.通信设备：救生舱内部配备有紧急通信设备，可以与外界进行联系。

矿工可以通过这些设备向救援人员发送求救信号，以便获得救援。

4.安全设备：救生舱配备有紧急照明器具、灭火器等安全设备，以便在紧急情况下提供必要的安全保障。

使用方法矿用可移动式救生舱的使用方法如下：1.在事故发生前，救生舱应事先安装好并与矿井主体进行连接。

2.当事故发生时，矿工应立即进入救生舱，并关闭救生舱的出入口。

3.在救生舱内，矿工应确保自己的安全，保持冷静，遵循救生舱内部的安全规定。

4.如有需要，矿工可以使用救生舱内部的通信设备与外界联系，向救援人员发送求救信号。

5.在救援人员到达之前，矿工应使用救生舱内的生命保障系统维持自己的生存，如供氧系统、食水储备等。

6.一旦救援人员到达，矿工应听从指挥，按照救援人员的指示有序撤离救生舱。

优势和应用领域矿用可移动式救生舱具有以下优势：1.独立性：救生舱具备独立的供氧系统、食水储备等，能够在紧急情况下为矿工提供生存保障。

2.移动性：救生舱可以根据实际需要进行移动，并与矿井主体进行连接，方便矿工在不同工作区域使用。

3.安全性：救生舱外壳采用钢材制造，具有抗压、防火、防爆等特性，可以保护内部人员和设备的安全。

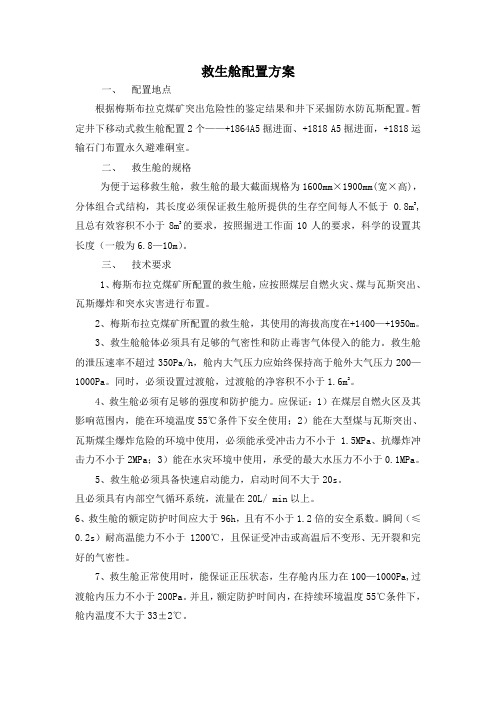

救生舱配置方案一、配置地点根据梅斯布拉克煤矿突出危险性的鉴定结果和井下采掘防水防瓦斯配置。

暂定井下移动式救生舱配置2个——+1864A5掘进面、+1818 A5掘进面，+1818运输石门布置永久避难硐室。

二、救生舱的规格为便于运移救生舱，救生舱的最大截面规格为1600mm×1900mm(宽×高)，分体组合式结构，其长度必须保证救生舱所提供的生存空间每人不低于0.8m3,且总有效容积不小于8m3的要求，按照掘进工作面10人的要求，科学的设置其长度（一般为6.8—10m）。

三、技术要求1、梅斯布拉克煤矿所配置的救生舱，应按照煤层自燃火灾、煤与瓦斯突出、瓦斯爆炸和突水灾害进行布置。

2、梅斯布拉克煤矿所配置的救生舱，其使用的海拔高度在+1400—+1950m。

3、救生舱舱体必须具有足够的气密性和防止毒害气体侵入的能力。

救生舱的泄压速率不超过350Pa/h，舱内大气压力应始终保持高于舱外大气压力200—1000Pa。

同时，必须设置过渡舱，过渡舱的净容积不小于1.6m2。

4、救生舱必须有足够的强度和防护能力。

应保证：1）在煤层自燃火区及其影响范围内，能在环境温度55℃条件下安全使用；2）能在大型煤与瓦斯突出、瓦斯煤尘爆炸危险的环境中使用，必须能承受冲击力不小于1.5MPa、抗爆炸冲击力不小于2MPa；3）能在水灾环境中使用，承受的最大水压力不小于0.1MPa。

5、救生舱必须具备快速启动能力，启动时间不大于20s。

且必须具有内部空气循环系统，流量在20L/ min以上。

6、救生舱的额定防护时间应大于96h，且有不小于1.2倍的安全系数。

瞬间（≤0.2s）耐高温能力不小于1200℃，且保证受冲击或高温后不变形、无开裂和完好的气密性。

7、救生舱正常使用时，能保证正压状态，生存舱内压力在100—1000Pa,过渡舱内压力不小于200Pa。

并且，额定防护时间内，在持续环境温度55℃条件下，舱内温度不大于33±2℃。

矿用可移动式救生舱引言：矿山作为一个危险性极高的工作环境，事故发生的概率较高。

为了确保矿工的安全，在矿井发生紧急情况时，救生舱成为重要的设备之一。

本文将着重介绍矿用可移动式救生舱的功能、特点、优势以及目前的应用。

一、功能：矿用可移动式救生舱属于一种独立的生命空间，通常装备有食品、水源、氧气供应、通信设备、医疗急救设备等。

主要功能包括：1. 矿难逃生：当矿井发生火灾、瓦斯爆炸或其他灾害时，矿工可以迅速进入救生舱，通过内部通风系统保证空气质量，安全撤离现场。

2. 污染物隔离：救生舱内部设有过滤系统，可有效隔离有毒气体、粉尘等污染物的侵入，保护矿工的健康。

3. 长时间存储：救生舱内配备充足的食品和水源，可供矿工在发生事故后存活较长时间，等待救援。

4. 求救通信：救生舱设有通信设备，方便矿工与外界联系，向救援人员发出求救信号。

二、特点：矿用可移动式救生舱具有以下特点：1. 移动性：这种救生舱采用设计合理的底盘结构，方便移动和运输。

它可以根据矿井的需要，在矿井内进行合理的位置调整。

2. 独立空间：救生舱拥有独立的生命空间，内部设备完备，能够保证矿工在逃生期间得到基本的生存保障。

3. 抗压性：救生舱采用耐压材料制造，能够承受矿井发生事故时的外部压力，为矿工提供更安全的环境。

4. 快速启动：救生舱配备了快速启动装置，矿工一旦进入舱内，即可迅速启动舱内设备，提供紧急救援支援。

三、优势：矿用可移动式救生舱相较于传统的固定式救生舱具有以下优势：1. 灵活性更高：传统的固定式救生舱建设周期长，而可移动式救生舱则可以快速投入使用。

这种灵活性对于突发事故的处理具有重要意义，能够更快速、更有效地保护矿工的生命安全。

2. 适应性更强：可移动式救生舱可以根据矿井的需求进行灵活配置和布局，适应不同矿山环境的特点，提供更好的救援效果。

3. 可再利用性更高：可移动式救生舱可以进行拆卸和组装，方便搬迁到其他矿山使用，实现资源的再利用。

矿用可移动式救生舱1. 引言在矿山行业中，事故是难以避免的。

当矿工们面临火灾、瓦斯爆炸等紧急情况时，及时转移并保护他们的生命安全至关重要。

为了应对这些情况，矿用可移动式救生舱应运而生。

本文将介绍这种救生舱的特点、用途及其在矿山行业中的重要性。

2. 救生舱的特点矿用可移动式救生舱具有以下特点：•可移动性：救生舱具有较小的尺寸和重量，方便携带和移动。

这使得矿工们能够快速将救生舱转移到紧急情况发生地点。

•防火材料：救生舱采用防火材料制造，能够有效隔绝高温和火焰。

这确保了矿工在火灾发生时能够躲避火势，减少伤害和生命危险。

•高强度结构：救生舱采用高强度材料制造，能够承受高压和重物的压力。

这给矿工提供了稳定的庇护所，避免倒塌和受伤的风险。

•密封性：救生舱具有优良的密封性能，防止有害气体、烟雾和灰尘进入。

这有助于矿工在氧气不足或有毒气体泄漏时保持安全。

3. 救生舱的用途矿用可移动式救生舱具有广泛的用途，包括但不限于以下几个方面：•紧急避难所：在矿山发生火灾、瓦斯爆炸等紧急情况下，救生舱为矿工提供了一个安全的避难所。

矿工们可以在救生舱内等待救援或寻找其他逃生的机会。

•临时生活区：救生舱还可以用作临时生活区，为矿工提供食物、水和基本生活设施。

这对于救援工作需要更长时间进行的紧急情况非常重要。

•医疗站点：救生舱可以作为医疗站点，为受伤的矿工提供急救和医疗服务。

救生舱内配备了必要的医疗设备和药品，可以给矿工提供及时的医疗救援。

4. 矿用可移动式救生舱的重要性矿用可移动式救生舱在矿山行业中的重要性不言而喻。

以下是几个方面：•保护矿工生命安全：救生舱为矿工提供了一个安全的避难所，保护他们的生命安全。

能够在紧急情况下随时提供庇护和援助，大大减少了事故造成的伤亡和生命损失。

•提高矿山灾防能力：救生舱是矿山灾防体系的一部分，能够提高矿山的应急响应能力。

矿山企业采购和配备救生舱，可以增强应对事故和灾难的能力，降低风险。

•加强矿山安全管理：矿用可移动式救生舱在矿山安全管理中起到了重要的作用。

移动救生舱解说词各位领导、各位来宾：大家好，欢迎大家莅临潞安集团常村煤矿参观指导。

下面我向大家介绍一下井下移动救生舱。

我们常村煤矿在创建本质安全型矿井的过程中，按照源头预防、过程控制、事故处理的原则，狠抓应急救援体系建设，建成了三级救援体系，包括移动救生舱、临时避难硐室、永久避难硐室。

眼前，大家看到的就是移动救生舱。

它采用了大量航天技术，具备抗爆、防毒、防火、耐高温等四大功能，能够适应复杂的煤矿作业环境，防护煤矿生产中的多种灾害，是煤矿事故紧急避难的重要设备，构成了煤矿安全生产的最后一道防线。

目前，我矿共设置7个避难硐室，移动救生舱62台，可为全部井下人员提供避难场所。

下面，我为大家简要介绍一下移动救生舱的整体性能、舱内主要系统组成以及工作状态。

（整体性能）这种救生舱采用分体式结构，共9节。

包含8节单元仓和一节设备舱。

舱体长6.3米，宽1.4米，高1.8米，每个救生舱可容纳8个人，在满仓状态下能够维持舱内人员生存９６小时（也就是四昼夜），保证了避难人员在黄金救援时间内不受到伤害。

舱体有前后两个舱门，前门有空气幕，能够隔绝有毒有害气体，后门是应急门，当前门无法打开时，用于紧急出入。

这种救生舱防爆、防热以及隔离性能都很好，能够承受2.3MＰＡ的爆炸冲击，相当于承受153吨TNT的爆炸当量。

舱内温度可以有效地控制在３0度以下，并实现完全气密隔离，能够在外界发生灾难时，有效保证舱内人员的安全。

舱内的大气压力、氧气浓度、二氧化碳浓度、大气温度、大气相对湿度、大气流动速度等环境指标都能满足人体需要，保证了人体在舱内的舒适度。

（此处要领进去现场演示）（舱内主要系统组成）救生舱主要是由监测系统、供氧系统、空气净化系统、制冷系统、供电系统、生活系统、通讯系统七个系统构成的。

监测系统与井上监测平台对接，用来测定舱内气体和温度，能够随时把舱内各项数据传输到井上，为井上制定施救方案提供参考。

供氧系统包括压风供氧、压缩氧气瓶供氧、压缩自救器供氧等多种供氧方式。
