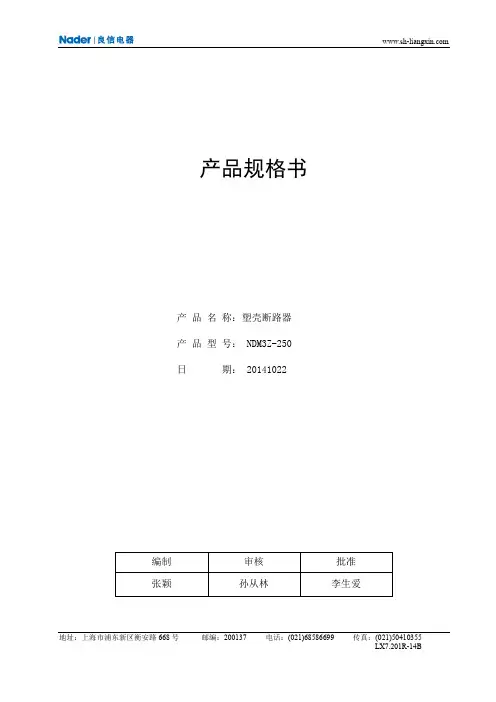

产品规格书产品名称：塑壳断路器产品型号：NDM3Z-250日期：20141022编制审核批准张颖孙从林李生爱文件名称产品规格书文件编号NDT500536产品型号及名称NDM3Z-250塑壳断路器版次第3版实施日期20141022 修订记录版次修订内容修订日期修订人员0 新增20130924 张颖1 1.去除（DC1000V）J4接线方式、修正通电操作性能：3000次2.新增附件内容20140301 孙从林2 1、增加自由接线产品2、更改海拔高度3、增加相间隔板放置位置20140916 朱乾坤3 增加扭矩值20141022 朱乾坤1、适用范围与用途NDM3Z系列塑料外壳式直流断路器（以下简称断路器），适用于额定工作直流电压1000V及以下，额定工作电流至800A的直流系统中。
断路器具有过载、短路、欠压等保护功能。
能保护线路和电源设备免受过压和过流造成的损坏。
广泛应用于电力发电、输变电、新能源、通讯、建筑等领域。
2、产品图片3级串 4级串3、规格型号说明ND M 3 Z -□□ / □□□□□接线方式（4P）（注1）断路器额定电流（注2）附件代号（见表1）脱扣器形式代号（注3）极数（2、3、4）操作方式（注4）壳架等级电流直流代号设计序号塑料外壳式断路器Nader牌低压电器注1：4P产品接线方式J1、J2、J3、自由接线（见DC1000V接线图）,3P产品如需自由接线请备注；注2：额定电流为： 125A、140A、160A、180A、200A、225A、250A；注3：脱扣器形式代号；0：无脱扣器2：仅有瞬时脱扣器3：复式脱扣器表1：附件代号对照表：4、主要技术参数1）电气特性▲额定绝缘电压Ui：1000V额定工作电压Ue：DC500V（两极串) ，DC 750V（三极串）， DC 1000V（四极串）▲壳架等级额定电流Inm：250A▲额定极限短路分断电流Icu：DC750V、DC1000V：40 KA，DC500V ：35kA▲额定运行短路分断电流Ics：DC750V、DC1000V：25 KA，DC500V： 35kA▲辅助触点额定工作电流： 0.3A▲辅助触点约定发热电流: 3A2）操作性能▲通电：3000次▲不通电：7000次3）接线能力：额定电流 A 125/140 160 180/200/225 250导线截面积 mm250 70 95 1204)辅助触头①辅助触头及其组合②辅助触头接线图③辅助触头电流参数④辅助触头的电寿命⑤辅助触头的接通和分断能力5）报警触头①报警触头及其组合②报警触头接线图断路器正常合分时，触头不动作，只有在自由脱扣（或故障跳闸）后，触头方改变原始状态，及常开变闭合，常闭变打开，待断路器再扣后，触头恢复原来位置。
上海良信电器股份有限公司NDM5(E、Z)-630塑壳断路器产品说明书（IPD-ENG-DEV-T18 A0 2016-09-23）编制日期审核日期会签日期批准日期修订记录版本修订原因/内容实施日期编制人审核人批准人7 按照新模板重新编制20200326 吴雅礼丰带君吴春艳、1、适用范围与用途NDM5-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流400A、500A、630A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用，也可以对电动机的不频繁启动、制动、过载、短路等起保护作用。
NDM5E-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流630A 的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
NDM5Z-630塑料外壳式断路器（以下简称断路器）, 额定绝缘电压为1200V，适用于额定工作电压DC600V(4P并联)、DC750V（2P 或3P串联或4P并联）、DC1000V（4P 串联）、DC1200V（4P串联），额定工作电流400A、500A、630A、1250A（1250A为并联接线）的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。
具有隔离功能，其相应符号为：。
符合标准：IEC 60947-2、GB/T 14048.2。
2、型号说明表1 型号说明ND M 5 □ - 630 □□ / □ / □ / □□□□1 2 3 4 5 6 7 8 9 10 11 12 13序号序号名称NDM51 企业代号ND：Nader 牌低压电器2 产品代号M：塑料外壳式断路器3 设计序号 54 派生代号无：热磁式E：电子式Z：直流5 壳架等级额定电流(A) 6306 分断等级代号L型：标准型M型：较高分断型H型：高分断型U型：极高分断型R型：超高分断型7 额定电流(A) 400、500、6308 极数2：2极3：3极4：4极4A：N极不带过流保护，N极始终接通4B：N极不带过流保护，N极与其他三极一起合分(N极先合后分) 4C：N极带过流保护，N极与其他三极一起合分(N极先合后分) 4D：N极带过流保护，N极始终接通9 脱扣器代号TMD：交流热磁可调配电脱扣器TMF：交流热磁固定配电脱扣器TMM：交流热磁电动机脱扣器TMDC：直流热磁配电脱扣器ETB：电子脱扣器ETC：智能脱扣器ETC-P：能效智能脱扣器ETB-T：通信型电子脱扣器ETC-T：通信型智能脱扣器ETB-PT：通信能效型电子脱扣器ETC-PT：通信能效型智能脱扣器10 安装方式无：固定式P0：插入式无二次接线端子P1：插入式带二次接线端子W0：抽出式无二次接线端子W1：抽出式带二次接线端子11 接线方式无：板前接线ES：板前加长扩展接线RV：板后垂直接线RH：板后水平接线12 操作方式无：直接手柄操作Z1A150：圆形中心孔旋转手柄+轴长150mm Z1A200：圆形中心孔旋转手柄+轴长200mm Z1A300：圆形中心孔旋转手柄+轴长300mm Z1A350：圆形中心孔旋转手柄+轴长350mm Z1A650：圆形中心孔旋转手柄+轴长650mm Z1F150：方形中心孔旋转手柄+轴长150mm Z1F200：方形中心孔旋转手柄+轴长200mm Z1F300：方形中心孔旋转手柄+轴长300mmZ1F350：方形中心孔旋转手柄+轴长350mmZ1F650：方形中心孔旋转手柄+轴长650mmM02：电动操作DC24VM11：电动操作AC110V/DC110VM22：电动操作AC230V/DC220VM40：电动操作AC400V13 附件代号见表2注：电子产品无4A、4B。
上海良信电器股份有限公司 Shanghai Liangxin Electrical Co., Ltd.NDM3Z 系列塑料外壳式断路器NDM3Z Series Moulded Case Circuit Breaker产品说明书 Product Manual（IPD-ENG-DEV-T32 A0 2019-11-05）编制 日期 审核 日期 会签日期批准日期王虎彭浩然 尹宏雨2020.10.20 2020.10.20 2020.10.20胡琪2020.10.20修订记录Revision information版本Version修订原因/内容Revised contents and reasons实施日期Date编制人Prepared审核人Reviewed批准人Approved0 新增New 20150806 朱乾坤zhuqiankun丁飞Ding fei曹健Cao Jian2 1更新产品符合标准为最新版本；Update the standard of production to thelatest version2增加800壳架产品的接线螺钉扭力矩；Increase the terminal screw torque value of800 Frame Product31440A连接导线截面积由250×4改正为240×4The Connecting cross-sectional area of1440A modify to 240x4 instead of 250x44接线方式表中增加下进线接线图，删除“500V及以下”列中错误的接线图，删除接线方式的注释2The table of wiring increase the picture of under line,delete the picture of"DC 500V orless＂and the wiring of note 25增加NDM3Z-630并联产品和NDM3Z-800并联产品的外形尺寸图Increase the dimensions for ParallelProducts of NDM3Z-630 and NDM3Z-80020160108张勇Zhangyong丁飞Ding fei曹健Cao Jian3 变更NDM3Z-250接线图Change wiring diagram of NDM3Z-25020160324张颖Zhangying丁飞Ding fei曹健Cao Jian4 增加NDM3Z-250V系列Add NDM3Z-250V serial20160825马秀峰Maxiufeng丁飞Ding fei曹健Cao Jian5 1)删除DC500(PV)中的（PV）Delete (PV) of DC500(PV)2)变更表格7.1和7.3中涉及NDM3Z-125的内容20161020雷义春Leiyichun丁飞Ding fei曹健Cao JianChange the contents of table 7.1 and table 7.3, which involve NDM3Z-1256 增加NDM3Z-250V/2P系列Add NDM3Z-250V/2P serial20170227蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian7 增加NDM3Z-250V/2PNDM3Z-250V/3P/NDM3ZB-125/250/400/800其它内容Add NDM3Z-250V/2P NDM3Z-250V/3P/NDM3ZB-125/250/400/800 Other involve20170527蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian8 增加NDM3Z-250VM/2PAdd NDM3Z-250VM/2P20181221黄谢军Huangxiejun丁飞Ding fei曹健Cao Jian9 增加NDM3Z-320V(DC1500V)Add NDM3Z-320V(DC1500V)20200611蒋武山Jiangwushan丁飞Ding fei曹健Cao Jian10 更新项目3技术参数，详见表格3Update the technical patameters of project 3,seetable 3 for details20200725王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi11 更新海拔降容系数Change the altitude derating factor20201020王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi目录1.适用范围与用途/ Application scope (5)2.型号说明/ Model and implication (6)3.技术参数/ Main technical parameters (8)4.工作环境/ Stand working conditions (11)5.接线方式（接线图）/ Wiring Method (13)6.产品外形及安装尺寸/ Shape dimension & Dimension (15)7.安装方式/ Mounting Method (25)8.附件说明书/ Accessory (28)9.使用和维护/ Application & Maintenance (30)10.注意事项/ Notices (31)11.订货须知/ Accessory list and installation (33)1.适用范围与用途/ Application scopeNDM3Z系列直流塑壳断路器（以下简称断路器）按功能分为NDM3Z和NDM3ZB。
第 1 页 共 2 页文件名称 使用说明书 文件编号 NDT510020 产品型号及名称 NDM3E 塑壳断路器 版次 第1版 实施日期 2011年03月03日 编制/日期 审核/日期 批准/日期 LX7.301R-04BNDM3E 系列电子式塑壳断路器使用说明书引 言 非常感谢您使用本公司生产的 NDM3E 系列电子式塑壳断路器（简称断路器）。
敬请您在安装、电路连接 ( 配线) 、运行、维护检查前，务必熟读本说明书内容，以确保对本产品的正确使用。
本断路器是我公司自行研发的具有可调功能的新型断路器。
它具有外观美观、调节方便、模块化、精度高、分断能力强及附件模块化安装等优点，性能方面达到国内外先进水平。
本断路器主要应用于交流 50Hz ，额定工作电压 400 V ，额定工作电流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。
具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时、接地故障保护、“四遥”功能、过载报警不脱扣及欠电压保护功能，能保护线路和电源设备不受损坏。
本产品符合标准IEC60947-2、GB14048.2以及欧盟RoHS 指令要求。
以下内容为断路器在存放、运输、安装、调节、运行、维护等过程中，您须熟知的注意内容。
谢谢！目 录1.使用前注意事项 (1)2.产品外观 (1)3.产品型号及含义………………………………………………………………… 14.产品存放、安装注意事项………………………………………………………25.NDM3E 控制器电流、时间调整注意事项 (6)6.运 行 (12)第2页共 2 页文件编号NDT510020 版次第1版实施日期2011年03月03日LX7.301R-04B。
报告编号：20AAX0101Y14-10837-A01国家强制性产品认证试验报告■新申请□变更□监督□复审□其他：申请编号：20AAX0101Y14-10837-A01（任务编号）产品名称：塑料外壳式断路器型号：NDM3AE-630L,NDM3AE-630M检测机构：上海电器设备检测所有限公司产品名称：塑料外壳式断路器 型 号： NDM3AE-630L, NDM3AE-630M 商 标：Nader,良信 样品数量：16台 样品来源：工厂送样 收样日期：2020-04-14,2020-09-10完成日期：2020-09-27委托人：上海良信电器股份有限公司 委托人地址：上海市浦东新区申江南路2000号生产者：上海良信电器股份有限公司 生产者地址：上海市浦东新区申江南路2000号生产企业：上海良信电器股份有限公司 生产企业地址：上海市浦东新区申江南路2000号试验结论：依据GB/T 14048.2-2008检验合格本申请认证单元所覆盖的产品型号规格及相关情况说明：型号：NDM3AE-630L,NDM3AE-630MUimp ：8kV ； Ui ：800V ；Ue ：AC380/400/415V ；In ：630A(400A,450A,500A,550A,600A,630A 可调)； Ics=Icu ：50kA(L 型),65kA(M 型)； Icw ：8kA/1s过电流脱扣器类型：电子式； 使用类别：B ； 极数: 3P ； 适用于隔离；适用频率: 50/60Hz ；配用的辅助触头(F1-22L/M3AE-400): 1NO1NC,2NO2NC ； Ith: 5A ；AC-15: Ue/Ie: AC250V/5A主检： 日期：2020.10.09（检测机构名称、盖章）2020年10月09日审核：日期：2020.10.09签发： 日期：2020.10.09备注：此自我声明与V2020CQC012030-520464同时申请, 且产品一致。
