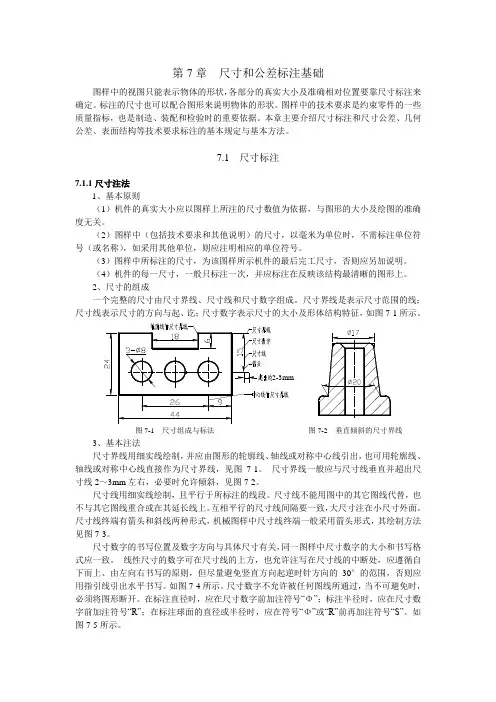

一、关于尺寸(1)功能尺寸系指对于机件的工作性能、装配精度及互换性起重要作用的尺寸。
功能尺寸对于零件的装配位置或配合关系有决定性的作用,因而常具有较高的精度。
这些尺寸是尺寸链中重要的一环,常为了满足设计要求而直接注出。
例如,有装配要求的配合尺寸,有连接关系的定位尺寸、中心距等。
(2)非功能尺寸系指不影响机件的装配关系和配合性能的一般结构尺寸。
这些尺寸一般精度都不高。
例如,无装配关系的外形轮廓尺寸、不重要的工艺结构(如倒角、倒圆、退刀槽、凹槽、凸台、沉孔)的尺寸等。
(3)公称尺寸是某一要素或零件尺寸的名义值。
例如,平垫圈的公称尺寸是与之相配的螺栓的公称直径,而实际上该垫圈的孔径要大于这个公称尺寸。
(4)基本尺寸是设计时给定的、用以确定结构大小或位置的尺寸。
基本尺寸又是确定尺寸公差的基数,它与公称尺寸的性质是不同的。
(5)参考尺寸是指在图样中不起指导生产和检验作用的尺寸。
它仅仅是为了便于看图方便而给出的参考性尺寸。
参考尺寸只有基本尺寸而不带公差,为了区别于其他未注公差的尺寸,标注时应加圆括号表示。
(6)重复尺寸是指某一要素的同一尺寸在图样中重复注出,或对机件的结构尺寸注成封闭的尺寸链,因其中一环由图样中的其他尺寸和存在的几何关系可以推算出来,此时又不加圆括号者,这都称为重复尺寸。
机件每一要素的尺寸一般都只能标注一次,不应重复出现,以避免尺寸之间产生不一致或相互矛盾的错误。
二、正确地选择尺寸基准要合理标注尺寸,必须恰当地选择尺寸基准,即尺寸基准的选择应符合零件的设计要求并便于加工和测量。
零件的底面、端面、对称面、主要的轴线、中心线等都可作为基准。
图7-7 轴承座的尺寸基准1.设计基准和工艺基准根据机器的结构和设计要求,用以确定零件在机器中位置的一些面、线、点,称为设计基准。
根据零件加工制造、测量和检验等工艺要求所选定的一些面、线、点,称为工艺基准。
图7-7所示为轴承座。
轴承孔的高度是影响轴承座工作性能的功能尺寸,图中尺寸40±0.02以底面为基准,以保证轴承孔到底面的高度。
第3章几何精度设计3.2 几何公差的标注主讲教师:马惠萍021.0025+Φ3.2.1 标注内容——零件图021.0050+Φ公差框格指引箭头基准符号基准符号字母公差特征符号:19个公差值:mm0.1,φ0.1,Sφ0.1几何公差带限制实际被测要素变动的区域,有形状、大小、方向和位置四个要素表3-32. 基准符号1) 大写的英文字母,不许用: E,I,J,M,O,P,L,R,F2) 用角标满足多个3) 字母必须水平书写基准符号用细实线与一个涂黑(或空白)的三角形相连而组成。
(1) 被测要素为组成要素时(2) 被测要素指向实际表面时(3) 被测要素为导出要素时被测要素为线素的标注(4)需要指明被测要素的形式(是线而不是面)时,应在公差框格附近用符号“LE”注明。
(5) 基准要素为组成要素(6) 基准要素为导出要素几何公差的附加符号(如表3-2所示)1. 全周符号的标注适用横截面的整周轮廓或由该轮廓所示的整周表面3.2.2 附加规定的标注方法2. 螺纹和齿轮轴线的标注以螺纹轴线为被测要素或基准要素时,默认为螺纹中径。
用“MD”表示大径,用“LD”表示小径。
图3-14 (a)大径轴线的标注图3-15 (a)小径轴线的标注齿轮:用“PD”表示节径,用“MD”表示大径(齿顶圆3. 限定性规定的标注4. 理论正确尺寸(理论正确角度)的标注对要素的位置度、轮廓度和倾斜度,其尺寸用不带公差的理论正确尺寸来确定其理论正确位置、轮廓和角度(TED),理论正确尺寸没有公差,并标注在一个方框中。
B A5. 延伸公差带 公差带延伸到工件实体之外,以保证能顺利装入延伸公差带用规范的附加符号 表示,并注出其延伸的范围。
P P轴承盖5. 延伸公差带P21图 3-19 延伸公差带的标注B A5. 延伸公差带 公差带延伸到工件实体之外,以保证能顺利装入延伸公差带用规范的附加符号 表示,并注出其延伸的范围。
P P6.简化标注图 3-25 公共公差带的标注相同公差带公共公差带7. 自由状态的标注F最大实体要求用规范的附加符号表示。
一、幾何公差1.定義:幾何公差係表示物體幾何型態之公差:包括形狀公差及位置公差,亦即一種幾何型態或其所在位置公差,係指一公差區域。
而該型態或其位置,必須界於此公差區域內。
2.應用準則(1)應用長度或角度公差有時無法達到管制某種幾何型態之目的,則需註明幾何公差,幾何公差與長度公差或角度公差相牴觸時應以幾何公差為準。
(2)某一幾何公差可能自然限制第二種幾何公差,若此兩種幾何公差區域相同時,則不必標註第二種幾何公差,若第二種幾何公差之公差區域較小時,則不可省略。
1.平行度公差限定時,同時亦限制該平面之真平度誤差。
2.垂直度公差限定時,同時亦限制該平面之真平度誤差。
3.對稱度公差限定時,同時亦限制真平度與平行度誤差。
4.同心度公差限定時,同時亦限制真直度與對稱度誤差。
3. 幾何公差符號4.標註例公差框格:公差標註在一個長方形框格內,此長方形框格分成兩隔或多格,框格內由左至右依順序填入下列各項●左起第一格內,填入幾何公差符號。
●第二格內,填入公差數值,若公差區域為圓形或圓柱,則應在此數值前加一"ψ"符號。
●如需標示基準,則填入代表該基準或多個基準之字母。
●如有與公差有關之註解,如"6孔"或"6x"可加註在框格上方●在公差區域內,對形狀之指示,可寫在公差框格之附近或用一引線連接之本圓柱之表面須介於兩個同軸線而半徑上表面須介於與基準面平行且相距兩平面之間。
圍繞基準軸線C旋轉圍繞基準軸線D旋轉二、表面符號1.基本符號(標註時,數字及文字說明以朝上、朝左為原則)(1) 切削加工符號(2) 表面粗超度(3) 加工方法之代號(4) 基準長度(單位為mm,若基準長度為0.8則可省略不寫)(5) 刀痕方向符號(6) 加工裕度2.說明(1) 切削加工符號(2) 表面粗糙度工作物經過各種加工製造後,表面形成精粗不等的情形稱為表面粗糙度,表面粗糙度單位為μm( 1 μm = 0.001 mm = 10-6 mm )◆粗糙度種類:(Ra 、Rz、Rmax)●R a(中心線平均粗糙度):在表面輪廓曲線擷取某一測量長度(基準長度),將範圍內上下面相加除以基準長度即能得到。
