手机原理图讲解

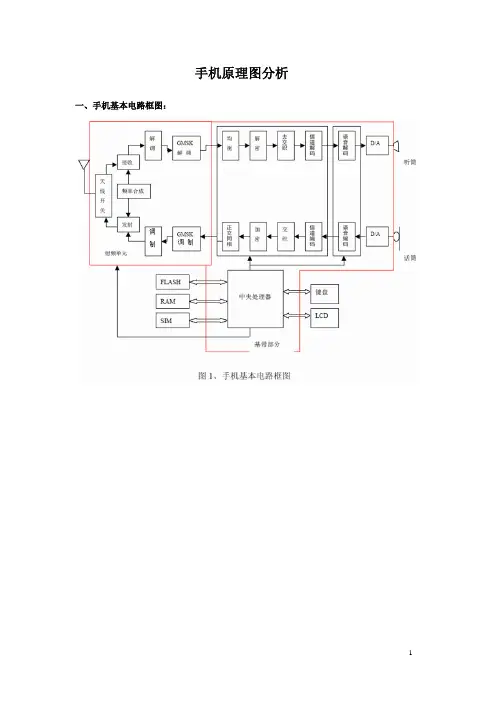

手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。

2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。

因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。

基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。

来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。

编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。

话音编码后的信号速率为13kbit/s。

同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。

13kbit/s 话音信号进入信道编码器进行编码。

对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。

这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。

同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

专门找了几个例子，让大家看看。

自己也一边学习。

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

蜂窝移动通信系统GSM系统概述GSM数字移动通信系统是由欧洲主要电信运营者和制造厂家组成的标准化委员会设计出来的，它是在蜂窝系统的基础上发展而成。

蜂窝系统的概念和理论在二十世纪六十年代就由美国贝尔实验室等单位提了出来，但其复杂的控制系统，尤其是实现移动台的控制直到七十年代随着半导体技术的成熟，大规模集成电路器件和微处理器技术的发展以及表面贴装工艺的广泛应用，才为蜂窝移动通信的实现提供了技术基础。

直到1979年美国在芝加哥开通了第一个AMPS(先进的移动电话业务)模拟蜂窝系统，而北欧也于1981年9月在瑞典开通了NMT(Nordic 移动电话)系统，接着欧洲先后在英国开通TACS系统，德国开通C－450系统等。

蜂窝移动通信的出现可以说是移动通信的一次革命。

其频率复用大大提高了频率利用率并增大系统容量，网络的智能化实现了越区转接和漫游功能，扩大了客户的服务范围。

GSM系统的组成蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统(BSS)和移动台（MS）三大部分组成，如图1所示。

其中NSS与BSS之间的接口为“A”接口，BSS与MS之间的接口为“Um”接口。

在模拟移动通信系统中，TACS规范只对Um接口进行了规定，而未对A接口做任何的限制。

因此，各设备生产厂家对A接口都采用各自的接口协议，对Um接口遵循TACS规范。

也就是说，NSS系统和BSS系统只能采用一个厂家的设备，而MS可用不同厂家的设备。

图1 蜂窝移动通信系统的组成由于GSM规范是由北欧一些运营公司“炒”出的规范，运营公司当然喜欢花最少的投资，用最好的设备来建最优良的通信网，因此GSM规范对系统的各个接口都有明确的规定。

也就是说，各接口都是开放式接口。

GSM系统框图如图2，A接口往右是NSS系统，它包括有移动业务交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和移动设备识别寄存器（EIR），A接口往左Um接口是BSS系统，它包括有基站控制器（BSC）和基站收发信台（BTS）。

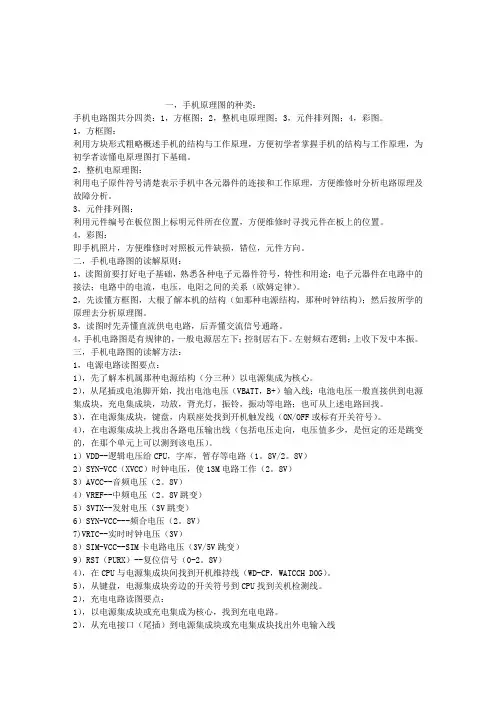

一，手机原理图的种类：手机电路图共分四类：1，方框图；2，整机电原理图；3，元件排列图；4，彩图。

1，方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。

2，整机电原理图：利用电子原件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。

3，元件排列图：利用元件编号在板位图上标明元件所在位置，方便维修时寻找元件在板上的位置。

4，彩图：即手机照片，方便维修时对照板元件缺损，错位，元件方向。

二，手机电路图的读解原则：1，读图前要打好电子基础，熟悉各种电子元器件符号，特性和用途；电子元器件在电路中的接法；电路中的电流，电压，电阳之间的关系（欧姆定律）。

2，先读懂方框图，大根了解本机的结构（如那种电源结构，那种时钟结构）；然后按所学的原理去分析原理图。

3，读图时先弄懂直流供电电路，后弄懂交流信号通路。

4，手机电路图是有规律的，一般电源居左下；控制居右下。

左射频右逻辑；上收下发中本振。

三，手机电路图的读解方法：1，电源电路读图要点：1），先了解本机属那种电源结构（分三种）以电源集成为核心。

2），从尾插或电池脚开始，找出电池电压（VBATT，B+）输入线；电池电压一般直接供到电源集成块，充电集成块，功放，背光灯，振铃，振动等电路；也可从上述电路回找。

3），在电源集成块，键盘，内联座处找到开机触发线（ON/OFF或标有开关符号）。

4），在电源集成块上找出各路电压输出线（包括电压走向，电压值多少，是恒定的还是跳变的，在那个单元上可以测到该电压）。

1）VDD--逻辑电压给CPU，字库，暂存等电路（1。

8V/2。

8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2。

8V）3）AVCC--音频电压（2。

8V）4）VREF--中频电压（2。

8V跳变）5）3VTX--发射电压（3V跳变）6）SYN-VCC---频合电压（2。

手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。

2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。

因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。

基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。

来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。

编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。

话音编码后的信号速率为13kbit/s。

同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。

13kbit/s 话音信号进入信道编码器进行编码。

对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。

这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。

同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

两小时学会看懂手机电路图电路图的种类常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等(1)原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做"电原理图"。

这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

(2)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路(3)元件分布图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。

(4)机板图机板图的是"印刷电路板图"或"印刷线路板图"，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。

由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。

所以，印刷电路板又叫"覆铜板"。

但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。

这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。

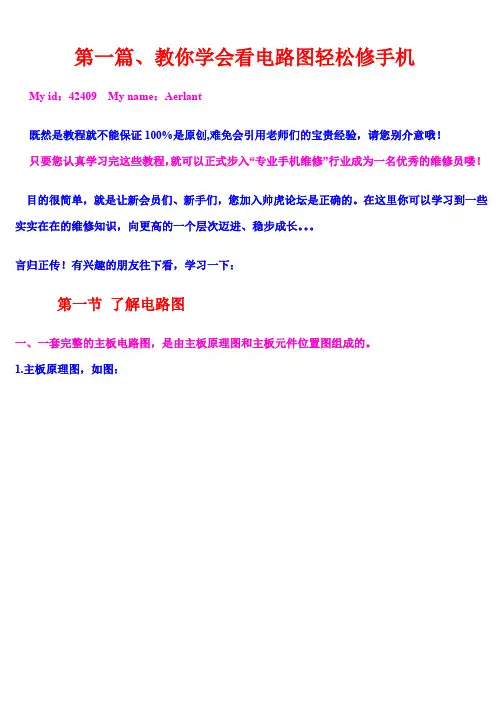

第一篇、教你学会看电路图轻松修手机My id：42409 My name：Aerlant既然是教程就不能保证100%是原创,难免会引用老师们的宝贵经验，请您别介意哦！只要您认真学习完这些教程，就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽！目的很简单，就是让新会员们、新手们，您加入帅虎论坛是正确的。

在这里你可以学习到一些实实在在的维修知识，向更高的一个层次迈进、稳步成长。

言归正传！有兴趣的朋友往下看，学习一下：第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。
