水源热泵水井施工方案与技术要求

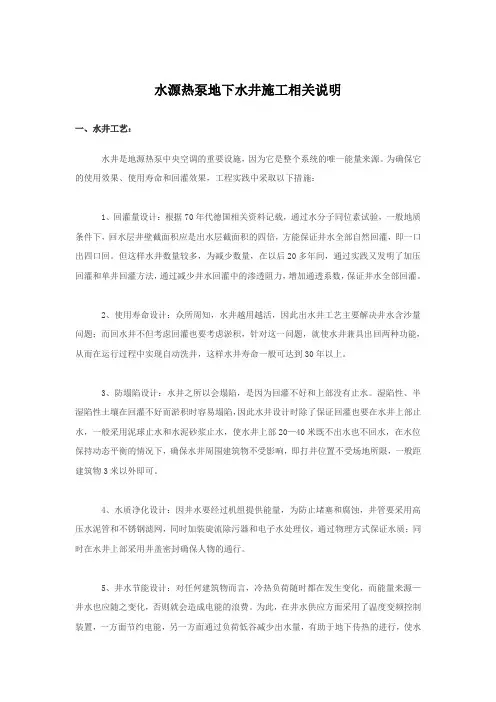

水源热泵地下水井施工相关说明一、水井工艺：水井是地源热泵中央空调的重要设施，因为它是整个系统的唯一能量来源。

为确保它的使用效果、使用寿命和回灌效果，工程实践中采取以下措施：1、回灌量设计：根据70年代德国相关资料记载，通过水分子同位素试验，一般地质条件下，回水层井壁截面积应是出水层截面积的四倍，方能保证井水全部自然回灌，即一口出四口回。

但这样水井数量较多，为减少数量，在以后20多年间，通过实践又发明了加压回灌和单井回灌方法，通过减少井水回灌中的渗透阻力，增加通透系数，保证井水全部回灌。

2、使用寿命设计：众所周知，水井越用越活，因此出水井工艺主要解决井水含沙量问题；而回水井不但考虑回灌也要考虑淤积，针对这一问题，就使水井兼具出回两种功能，从而在运行过程中实现自动洗井，这样水井寿命一般可达到30年以上。

3、防塌陷设计：水井之所以会塌陷，是因为回灌不好和上部没有止水。

湿陷性、半湿陷性土壤在回灌不好而淤积时容易塌陷，因此水井设计时除了保证回灌也要在水井上部止水，一般采用泥球止水和水泥砂浆止水，使水井上部20—40米既不出水也不回水，在水位保持动态平衡的情况下，确保水井周围建筑物不受影响，即打井位置不受场地所限，一般距建筑物3米以外即可。

4、水质净化设计：因井水要经过机组提供能量，为防止堵塞和腐蚀，井管要采用高压水泥管和不锈钢滤网，同时加装旋流除污器和电子水处理仪，通过物理方式保证水质；同时在水井上部采用井盖密封确保人物的通行。

5、井水节能设计：对任何建筑物而言，冷热负荷随时都在发生变化，而能量来源—井水也应随之变化，否则就会造成电能的浪费。

为此，在井水供应方面采用了温度变频控制装置，一方面节约电能，另一方面通过负荷低谷减少出水量，有助于地下传热的进行，使水温更加恒定。

人类饮用水一般为地下400米—1200米以下的中、深层地下水，因其为地壳运动过程中的封存水，基本不能再生，因而这部分水资源应限制使用；水源热泵机组用于换热的井水为100m以上浅表层地下水，仅仅用于换热而不消耗，不会对地下水造成污染，更不会影响人类饮用水。

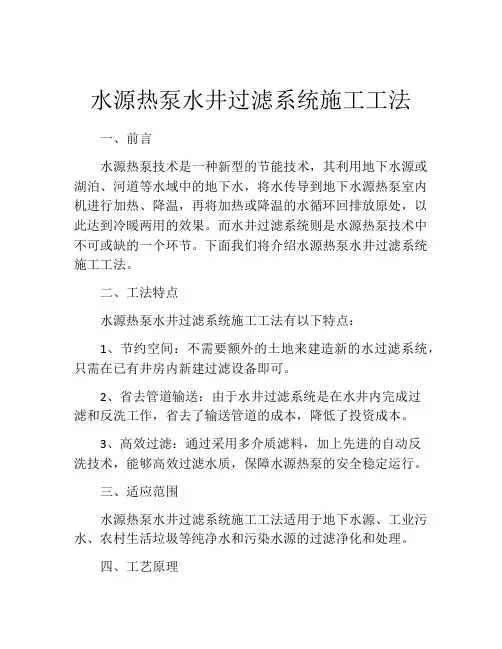

水源热泵水井过滤系统施工工法一、前言水源热泵技术是一种新型的节能技术，其利用地下水源或湖泊、河道等水域中的地下水，将水传导到地下水源热泵室内机进行加热、降温，再将加热或降温的水循环回排放原处，以此达到冷暖两用的效果。

而水井过滤系统则是水源热泵技术中不可或缺的一个环节。

下面我们将介绍水源热泵水井过滤系统施工工法。

二、工法特点水源热泵水井过滤系统施工工法有以下特点：1、节约空间：不需要额外的土地来建造新的水过滤系统，只需在已有井房内新建过滤设备即可。

2、省去管道输送：由于水井过滤系统是在水井内完成过滤和反洗工作，省去了输送管道的成本，降低了投资成本。

3、高效过滤：通过采用多介质滤料，加上先进的自动反洗技术，能够高效过滤水质，保障水源热泵的安全稳定运行。

三、适应范围水源热泵水井过滤系统施工工法适用于地下水源、工业污水、农村生活垃圾等纯净水和污染水源的过滤净化和处理。

四、工艺原理1、设计原理：根据用户需求的水量设计水井过滤系统的容量，通过提高砂滤池的细度来实现过滤效果。

并通过自动清洗装置保障过滤池的自动清洗。

2、施工原理：初期工程建设阶段，需要先测量水井环境、操作空间和水质情况，为选择适合的设备和工艺流程打下基础。

然后制定施工计划，并严格按计划执行施工工序。

在施工中，必须按照设计要求，确保每一个工序的质量，以保证整个系统能够高效稳定的工作。

五、施工工艺1、车辆与机器：水井过滤系统施工需要使用的车辆与机器主要为钻井机、洗井车、起重机、自卸车和混凝土泵车等。

2、材料与器材：施工需要用到的材料与器材主要有钻机钎具，护筒，预制内衬，多媒体砂滤池，自动化洗滤控制系统等。

3、工序与工艺：首先完成井中预制装置的安装，清理井中杂物，锁定钻井机位后，开始钻井。

在钻进的同时，对井壁进行支护，选择极佳的位置安装护筒，封顶，安装封堵器；然后进行井内预制内衬架设备的安装，完成后进行多介质砂滤池装配。

六、劳动组织水井过滤系统施工需要由专业的施工队伍完成，施工队伍应由工程技术人员、项目经理、施工班组长、工人等构成。

水源井成井施工方案引言概述：水源井是指通过井筒向地下水层开采地下水资源的设施，是人类获取地下水资源的重要途径。

水源井的施工方案直接影响到井的质量和效率，因此在进行水源井施工时需要制定合理的方案。

一、前期准备1.1 确定井位：根据地质勘探和水文地质调查结果，选择适合开井的位置，避免地质灾害和水质污染。

1.2 选择井径：根据地下水位、水质及需求量确定井径，普通情况下，直径为0.5米至1米的井较为常见。

1.3 确定井深：根据地下水位和水质情况，确定井的深度，普通情况下，井深在30米至100米之间。

二、井筒施工2.1 井筒材料选择：根据地质条件和水质情况选择适合的井筒材料，如钢筋混凝土、玻璃钢等。

2.2 井筒施工工艺：采用适当的井筒施工工艺，包括挖井、支护、灌浆等环节，确保井筒结构坚固。

2.3 井筒质量检测：在施工过程中，定期对井筒质量进行检测，确保井筒质量符合标准要求。

三、井口装置3.1 井盖选用：选择适合的井盖，保证井口安全，并防止污染。

3.2 防护措施：设置防护栏杆或者围栏，确保井口周围安全。

3.3 排水系统：设计合理的排水系统，避免因地表水灌入而导致井水受污染。

四、井水提取设备安装4.1 泵选型：选择适合的泵，根据地下水位和需求量确定泵的型号和规格。

4.2 泵安装：根据泵的安装要求进行安装，确保泵的正常运行。

4.3 电气连接：进行泵的电气连接，确保泵的供电正常。

五、运行管理5.1 日常维护：定期对水源井进行检查和维护，保证井的正常运行。

5.2 水质监测：定期对井水进行水质监测，确保水质符合卫生标准。

5.3 应急处理：建立应急预案，一旦发生井水污染或者其他突发情况，能够及时采取应对措施。

总结：水源井施工方案的制定需要考虑地质条件、水质情况和需求量等因素，通过合理的规划和施工，确保水源井的质量和效率，为地下水资源的开采和利用提供保障。

打井施工方案 Document number：PBGCG-0857-BTDO-0089-PTT1998第一部分水井施工组织设计1、工程概述1、1项目简介为了解决顺义医院水源热泵空调系统用水水源及回灌问题，准备施工28眼抽水回灌井及1眼观测井，水井位于北京市顺义医院内。

2、水源热泵水井工程布井方案2、1布井总体方案此次工程包括28眼水源井和1眼专门观测井。

工程布置见附图。

3、施工方法及技术要求、施工方案、施工工艺（1）钻孔结构采用φ800mm口径开孔，一径到底，下入φ325mm的7mm厚的优质螺旋钢管、桥式滤水管及沉淀管。

采用φ800mm的孔径，其目的是填入砾料后，增加过水断面，保证地下水能100%回灌。

需要说明的是，井的抽水、回灌能力受过水断面的面积影响，即过水断面面积越大，抽水和回灌能力越大。

由于井壁和井管之间的填砾料的透水能力远大于地层的透水能力，井的过水断面不是依据井管的直径计算的，而是依据井径计算的。

这也是我们建议使用φ800mm钻头钻进成井的原因。

单井合理开采量的确定所依据的主要原因是地层的富水性和地下水补给的流速，当井管过水断面达到一定值后，在相同降深下单井出水量基本是一致的。

另外，在井管过水断面达到一定值后，填砾厚度增大可以增加过滤效果。

关于潜水泵直径与井管直径规范要求是井管直径要大于潜水泵直径50MM，本工程井管直径325MM，所用潜水泵直径184MM，因此本工程选用井管直径325MM是完全满足水泵要求和水量要求的，同时在有效控制水井含砂量方面也是非常有利的，此种施工方案已经过很多工程的检验和证明。

（2）施工工艺流程（3）钻进方法钻机采用反循环钻机，φ800mm钻头钻进至终孔。

①钻机按十字线就位，钻机对位允许偏差2cm。

钻机就位后应保持机身平稳，调直机架挺杆，不允许发生倾斜、移位现象。

钻孔孔径1200mm，孔深20m。

②下钻，钻机就位后，先量探孔深度，做好记录，然后慢慢下入钻具。

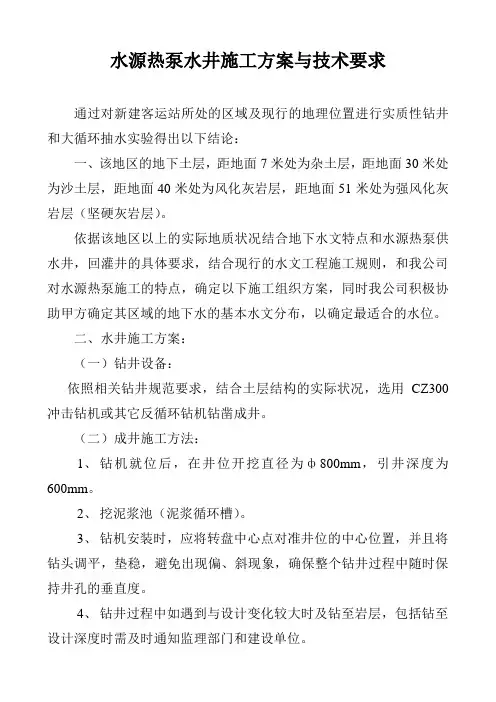

水源热泵水井施工方案与技术要求通过对新建客运站所处的区域及现行的地理位置进行实质性钻井和大循环抽水实验得出以下结论：一、该地区的地下土层，距地面7米处为杂土层，距地面30米处为沙土层，距地面40米处为风化灰岩层，距地面51米处为强风化灰岩层（坚硬灰岩层）。

依据该地区以上的实际地质状况结合地下水文特点和水源热泵供水井，回灌井的具体要求，结合现行的水文工程施工规则，和我公司对水源热泵施工的特点，确定以下施工组织方案，同时我公司积极协助甲方确定其区域的地下水的基本水文分布，以确定最适合的水位。

二、水井施工方案：（一）钻井设备：依照相关钻井规范要求，结合土层结构的实际状况，选用CZ300冲击钻机或其它反循环钻机钻凿成井。

（二）成井施工方法：1、钻机就位后，在井位开挖直径为ф800mm，引井深度为600mm。

2、挖泥浆池（泥浆循环槽）。

3、钻机安装时，应将转盘中心点对准井位的中心位置，并且将钻头调平，垫稳，避免出现偏、斜现象，确保整个钻井过程中随时保持井孔的垂直度。

4、钻井过程中如遇到与设计变化较大时及钻至岩层，包括钻至设计深度时需及时通知监理部门和建设单位。

5、井距要求在30-35m之间完成，确保出水和回灌水量及水温的平衡（依据以往成功的实际参数）。

6、下井管时，要根据供水和回灌的具体要求，依次下入井管，中间不允许间断最后一根井管对接焊好后轻吊慢放，平稳将井管下入，然后固定管口，并盖好管口，以防杂物进入井内。

7、填砾：沿井管周边均匀填入，根据每口井的现状进行合理的填砾。

三、技术要求：（一）供水井（见图一）1、井口开口直径：ф800mm；钻井深度到坚硬基岩为止。

（48m~51m）。

2、井壁管：采用ф400mm的井用水尼管，长度约12m左右；3、出水量：大于50m3/h；4、过滤口：井底部采用DN-325螺旋钢管，外缠尼龙网片和尼龙布，透隙率为34%-40%。

从而形成滤水管，钢管长度为38m-40m，井管安装位置在每眼水井的含水层所在的深度，这样能够确保有效的供水量。

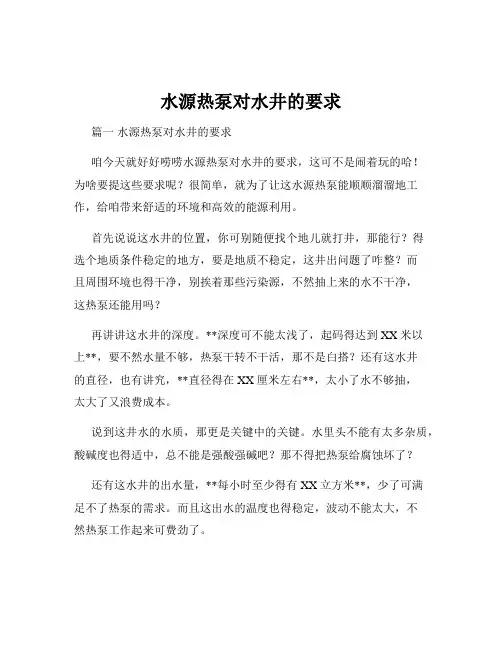

水源热泵对水井的要求篇一水源热泵对水井的要求咱今天就好好唠唠水源热泵对水井的要求，这可不是闹着玩的哈！为啥要提这些要求呢？很简单，就为了让这水源热泵能顺顺溜溜地工作，给咱带来舒适的环境和高效的能源利用。

首先说说这水井的位置，你可别随便找个地儿就打井，那能行？得选个地质条件稳定的地方，要是地质不稳定，这井出问题了咋整？而且周围环境也得干净，别挨着那些污染源，不然抽上来的水不干净，这热泵还能用吗？再讲讲这水井的深度。

**深度可不能太浅了，起码得达到 XX 米以上**，要不然水量不够，热泵干转不干活，那不是白搭？还有这水井的直径，也有讲究，**直径得在 XX 厘米左右**，太小了水不够抽，太大了又浪费成本。

说到这井水的水质，那更是关键中的关键。

水里头不能有太多杂质，酸碱度也得适中，总不能是强酸强碱吧？那不得把热泵给腐蚀坏了？还有这水井的出水量，**每小时至少得有 XX 立方米**，少了可满足不了热泵的需求。

而且这出水的温度也得稳定，波动不能太大，不然热泵工作起来可费劲了。

你说要是不按照这些要求来会咋样？那后果可严重了，热泵不好使，浪费钱不说，还影响正常的生产生活，这得多闹心啊！所以啊，大家可得把这些要求放在心上，别不当回事！篇二水源热泵对水井的要求嘿，朋友们！今儿咱来好好聊聊水源热泵对水井的要求，这可重要得很呐！为啥要这么重视这些要求呢？你想想，要是水井不符合要求，那水源热泵能好好干活吗？就好比让一个运动员穿着不合脚的鞋去跑步，能跑快吗？不能啊！先说这水井的建造材料，得用高质量的，别为了省钱用那些劣质的，不然用不了多久就出问题，修都不好修。

然后是水井的密封性。

这可得严实了，要是漏水，那不是白忙活？而且还得防止外界的污染物渗进去，污染了井水。

再说说水井的维护。

定期检查那是必须的，发现小毛病赶紧处理，别等变成大问题了才着急。

就像人定期体检一样，早发现早治疗。

还有这水井的使用寿命，咱得有个预期吧？起码得能用个 XX 年以上，不然隔三差五换水井，谁受得了？**重点来了哈，水井的抽水设备得给力**，功率要够，效率要高，别抽半天抽不上来水。

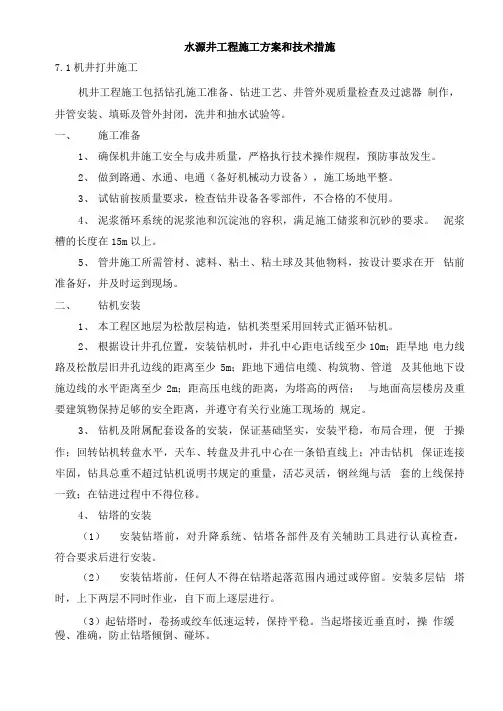

水源井工程施工方案和技术措施7.1机井打井施工机井工程施工包括钻孔施工准备、钻进工艺、井管外观质量检查及过滤器制作，井管安装、填砾及管外封闭，洗井和抽水试验等。

一、施工准备1、确保机井施工安全与成井质量，严格执行技术操作规程，预防事故发生。

2、做到路通、水通、电通（备好机械动力设备），施工场地平整。

3、试钻前按质量要求，检查钻井设备各零部件，不合格的不使用。

4、泥浆循环系统的泥浆池和沉淀池的容积，满足施工储浆和沉砂的要求。

泥浆槽的长度在15m以上。

5、管井施工所需管材、滤料、粘土、粘土球及其他物料，按设计要求在开钻前准备好，并及时运到现场。

二、钻机安装1、本工程区地层为松散层构造，钻机类型采用回转式正循环钻机。

2、根据设计井孔位置，安装钻机时，井孔中心距电话线至少10m；距旱地电力线路及松散层旧井孔边线的距离至少5m；距地下通信电缆、构筑物、管道及其他地下设施边线的水平距离至少2m；距高压电线的距离，为塔高的两倍；与地面高层楼房及重要建筑物保持足够的安全距离，并遵守有关行业施工现场的规定。

3、钻机及附属配套设备的安装，保证基础坚实，安装平稳，布局合理，便于操作；回转钻机转盘水平，天车、转盘及井孔中心在一条铅直线上；冲击钻机保证连接牢固，钻具总重不超过钻机说明书规定的重量，活芯灵活，钢丝绳与活套的上线保持一致；在钻进过程中不得位移。

4、钻塔的安装（1）安装钻塔前，对升降系统、钻塔各部件及有关辅助工具进行认真检查，符合要求后进行安装。

（2）安装钻塔前，任何人不得在钻塔起落范围内通过或停留。

安装多层钻塔时，上下两层不同时作业，自下而上逐层进行。

（3）起钻塔时，卷扬或绞车低速运转，保持平稳。

当起塔接近垂直时，操作缓慢、准确，防止钻塔倾倒、碰坏。

(4)塔腿接触地面处，用垫木垫牢，保持稳定。

(5)绷绳位置安设匀称，绷绳地锚埋设牢固，并用紧绳器绷紧，绷绳与地面所成夹角，不大于450。

(6)钻机转盘中心与井孔中心保持在一条铅直线上。

水源井工程施工方案和技术措施一、施工方案1.前期准备工作：a.调查分析：对水源周边地质和地貌进行详细调查，确定水源井的选址。

b.设计设计：根据调查结果，制定水源井的施工方案和设计方案。

c.采购准备：购买所需的施工设备和材料，并进行必要的质量检验。

2.施工过程：a.井口准备：选择合适的机械装备，清理井口周围的杂草和杂物。

确保井口周围没有危险和障碍物。

b.钻进井孔:根据设计方案选择合适的钻井方法，如旋转钻进或冲击钻进，钻进井孔直至达到设计要求的深度。

c.组装管道:将钻孔机退回到井口，根据设计要求完整组装钢管或PVC管道。

d.完井边砌护壁:在井孔与管道间填充细沙或细砾石，并进行适当加压，以保护管道及其周围的土壤。

e.安装回水管道:连接管道和水泵，确保回水管道的连接牢固，以保证正常的水井运行。

f.进入试运行阶段:操作水泵将水源抽取到地面，并根据设计要求进行试运行。

3.完工验收：a.环境保护:在施工过程中，应采取措施减少对周围环境的污染，及时清理施工现场。

b.质量检测:对施工完成的水源井进行质量检测和测量，确保满足设计要求。

c.完工验收:进行相关部门的验收，确保水源井工程符合技术标准和法规要求。

二、技术措施1.选址技术：根据地质勘察结果，选择地理条件优越、地质结构稳定的地点作为水源井的选址，避免地质灾害的发生。

2.钻进技术：根据井孔的设计要求和地质条件，选择合适的钻进方法和设备。

钻进过程中，注意保持井孔的圆度和纵向精度，并及时清理井孔的碎屑和泥浆。

3.管道安装技术：根据设计要求选择合适的管道材料和连接方式。

在管道安装过程中，确保管道的牢固性和密封性，以免发生渗漏和松动。

4.护壁技术：为了保护水源井的管道和周围的土壤，采用适当的护壁材料，如沙土、砾石或混凝土等。

在填充护壁材料的过程中，要进行适当的加压和振实，以确保护壁的稳固性。

5.水泵安装技术：根据设计要求和实际情况，选择合适的水泵型号和安装位置。

在安装过程中，保证水泵与管道的连接牢固，避免漏水或松动。

水源热泵系统施工设计方案I. 引言水源热泵系统是一种使用地下水或湖水等水源作为热源或冷源的供暖和制冷系统。

本施工设计方案旨在提供水源热泵系统施工的详细步骤和要求，以确保系统建设的质量和可靠性。

II. 工程概述本工程计划在XXX（具体位置）建设一座水源热泵系统，供应该区域的供暖和制冷需求。

该系统将由以下关键组件构成：水源井，水泵，换热器，温度控制装置和传输管道。

III. 施工步骤1. 水源井建设- 进行地质勘测，确定水源井开凿的最佳位置。

- 使用适当的机械设备，按照设计要求开凿水源井。

- 安装井筒、过滤器和抽水设备，确保地下水能够流入后续处理系统。

2. 换热器安装- 根据设计方案，在建筑物内部选择适当的位置安装换热器。

- 确保换热器与水源井之间的传输管道长度最小化，有效减少能量损失。

- 安装并连接换热器的进、回水管道，确保流体循环顺畅。

3. 水泵系统建设- 根据需求，选择合适的水泵类型和规格，确保水源从水井流入换热器的稳定供应。

- 安装水泵和管道，保证水源能够流入系统，并稳定运行。

4. 温度控制装置安装- 针对建筑物的需求，选择适当的温度控制装置，如温控阀或温度传感器。

- 安装温度控制装置，并设置合适的温度范围，以确保系统能够自动调节水源温度。

5. 传输管道建设- 根据系统布局设计，铺设合适的传输管道，并确保良好的隔热性能。

- 安装管道支架和接头，保证管道的牢固连接和稳定性。

IV. 安全与质量控制1. 施工安全- 所有施工人员必须严格遵守相关的安全规范和操作规程，佩戴个人防护装备。

- 施工现场必须设置明显的安全警示标志，并定期进行安全检查和巡视。

2. 质量控制- 施工过程中必须严格按照设计图纸和规范要求进行操作。

- 所有材料必须符合相关标准，质量要求严格控制，确保施工质量。

- 进行必要的检测和测试，如压力测试、温度测试等，确保系统的运行性能和安全性。

V. 环境保护1. 垃圾处理- 施工过程中产生的垃圾必须妥善处理，分类回收可回收物品，严禁乱倒乱扔。

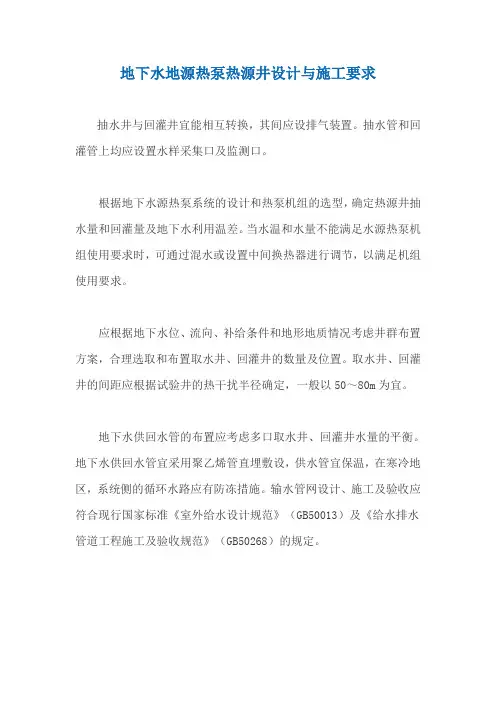

地下水地源热泵热源井设计与施工要求
抽水井与回灌井宜能相互转换，其间应设排气装置。

抽水管和回灌管上均应设置水样采集口及监测口。

根据地下水源热泵系统的设计和热泵机组的选型，确定热源井抽水量和回灌量及地下水利用温差。

当水温和水量不能满足水源热泵机组使用要求时，可通过混水或设置中间换热器进行调节，以满足机组使用要求。

应根据地下水位、流向、补给条件和地形地质情况考虑井群布置方案，合理选取和布置取水井、回灌井的数量及位置。

取水井、回灌井的间距应根据试验井的热干扰半径确定，一般以50～80m为宜。

地下水供回水管的布置应考虑多口取水井、回灌井水量的平衡。

地下水供回水管宜采用聚乙烯管直埋敷设，供水管宜保温，在寒冷地区，系统侧的循环水路应有防冻措施。

输水管网设计、施工及验收应符合现行国家标准《室外给水设计规范》（GB50013）及《给水排水管道工程施工及验收规范》（GB50268）的规定。

水源热泵井道管道施工方案一、引言水源热泵是一种非常高效且环保的供暖和制冷系统。

为了实现水源热泵的正常运行，井道管道的施工方案至关重要。

本文档将详细介绍水源热泵井道管道的施工方案，包括施工前准备、施工步骤和施工质量控制等内容。

二、施工前准备2.1 设计方案确认在开始施工之前，需要确认水源热泵的设计方案，并与设计方进行沟通和确认。

包括井道管道的布置和尺寸、材料的选择、以及施工时遇到的特殊情况等问题。

2.2 材料准备根据设计方案，准备所需的管道材料。

一般情况下，采用耐压、耐腐蚀的PVC或HDPE管材。

同时需要准备好各种配件，如弯头、三通、法兰等。

2.3 工具准备准备好所需的施工工具，如管道切割工具、电焊机、扳手等。

确保工具的完好，并且按照安全操作规程进行使用。

2.4 施工人员培训对施工人员进行培训，确保他们熟悉施工步骤和安全注意事项。

培训内容包括管道连接方法、焊接技术、施工质量控制等。

三、施工步骤3.1 井道准备在施工前，需要对井道进行清理和整理。

确保井道内无杂物，并且具备良好的通风条件。

在井道口设置围挡，确保施工现场的安全。

3.2 管道布置根据设计方案，将管道进行布置。

在布置过程中要注意管道的坡度和水平度，确保水源热泵的正常运行。

在需要时，可以使用支架和吊装设备进行管道的固定。

3.3 管道连接根据设计方案，采用合适的管道连接方式进行连接。

常用的连接方式有螺纹连接、热熔连接和电焊连接等。

在连接过程中要注意连接点的密封性和稳固性。

3.4 管道焊接在需要进行管道焊接时，使用电焊机进行焊接作业。

焊接前要检查焊接设备的工作状态，并确保焊接区域的安全。

在焊接过程中要控制好焊接温度和焊接时间，确保焊接质量。

3.5 施工质量控制在施工过程中，要进行质量控制。

检查管道连接点的密封性，检查焊缝的质量，以及管道的水平度和坡度等。

确保施工质量达到设计要求。

四、施工安全注意事项•在施工现场严禁吸烟和使用明火。

•施工人员需佩戴好安全帽和防护手套等个人防护装备。

五爱服装城水源热泵系统水源井工程施工组织方案辽宁地质工程勘察施工集团公司二零一六年十月二十九日五爱服装城水源热泵系统水源井工程施工组织方案总工程师项目经理方案编写辽宁地质工程勘察施工集团公司二零一六年十月二十九日一、概述工程名称为“五爱服装城水源热泵系统水井工程项目”。

我方在该项工程中的主要工作：1、根据掌握的资料并结合在附近地区施工经验，合理设计管井结构和安装顺序。

2、组织施工及施工安全教育工作，钻井所需要的材料选购、洗井、井室砌筑、残渣外运等工作。

3、做抽水实验，并根据取得的实际数据调整水井设计。

4、抽水井尽量安排在服装城主楼东南区（小南街一侧）5、冬季采暖按150天，每天12小时；夏季制冷按150天，每天10 小时。

由于三台主机在实际使用中均是无级调节运行，会随着建筑实际需求的冷暖负荷变化而调节耗电输出，同时开启满负荷率按0.6计算。

预计负担7万平方米的供暖与制冷任务。

6、本水源热泵系统与原溴化锂系统结合使用。

服装城项目供暖与制冷由两套系统结合使用，互为弥补。

水源热泵系统为辅助源。

二、地质及水文地质环境条件本工程项目地处浑河冲积地貌，地下水类型主要为第四纪潜水。

地层分布情况钻探结果表明：场地的地质岩性构成自上而下依次为：通过勘察了解场区地层情况，现将地层由老至新叙述如下：（1）第三系（N）地层第三系地层在该区的埋深为48.0m，岩性为砂砾岩，呈风化状态。

本次揭露该层2.0～3.0m。

（2）下更新统冰洪积层（Q1pal）该层为半胶结的灰白色、黄褐色中粗砂含砾混粘土层，砾石成分复杂。

风化强烈，分选性差,其粘性土含量30-40%，该层厚度为15.0m。

（3）上更新统冲洪积层（Q3apl）表层为棕黄、黄褐色粉质粘土，厚约1～1.5m；下部为灰白、灰黄色砂卵石层，厚约50.0m左右；其下为中粗砂含卵砾石含有少量粘土，厚约9～10m。

（二）水文地质条件该地区地下水类型主要为第四纪潜水，其间地下水在自然状态下，主要接受大气降水和地下径流侧向补给。

水源热泵打井方案一、管井的施工钻凿井孔——物探测井——冲孔换浆——井管安装——回填滤料及粘土封闭——洗井及抽水回灌试验——管井验收1、钻凿井孔钻孔直径应根据井管外径和主要含水层的种类确定：在硕石、粗砂层中，孔径应比井管径外径大150mm；在中、细、粉砂层中，应大于200 mm。

井开口直径为325cm。

2、物探测井井孔打成后，需马上进行物探测井，查明地层构造、含水井与隔水层是深度、厚度地下水的水质等，以便为井管安装、填砾和粘土封闭提供可靠的资料。

3、冲孔换浆为了在井管安装前将井孔中的泥浆及沉淀物排出井孔外，应进行冲孔换浆。

即用钻机将不带钻头的钻杆放入井底，用泥浆泵吸取清水打入井中，将泥浆换出，直至井孔全为清水为止。

4、井管安装换浆完毕后，应立即进行井管的安装（简称下管）。

下管的顺序一般为沉淀管、过滤管、井壁管。

安装中应注意：应根据凿井资料，确定过滤器的长度和安装位置。

5、填砾和粘土封闭下管完毕后，应立即填砾石和封闭。

管井填砾和封闭质量的好坏，都直接影响管井的水量。

为此，应追以下问题：（1）砾时要平稳、均匀、连续、密实，应随时测量填砾石深度，掌握砾料回填状况，以免出现中途堵塞现象（2）粘土封闭一般用粘土球，球径约为25（3）填至井口时，应进行夯实6、洗井和抽水试验洗井是抽水试验前的必须阶段。

换浆、洗井及抽水是三个连续的作业。

洗井的方法是用原钻井泵泵入清水，也就是清水换浆后，再继续循环洗井，称清水洗井；停止清水循环，用活塞在井管内连续上下提动，造成压力激动，破坏井壁泥皮，同时疏通含水层孔隙，称活塞洗井；活塞洗井需交替反复进行；抽水试验前，先使用离心泵或压缩空气机，抽取地下水，达到水清并稳定出水，再进行抽水试验，称为泵吸洗井和压缩空气洗井；此外还有用二氧化碳洗井、酸洗井。

抽水试验应在洗井结束，洗井质量已达规定要求后进行。

抽水试验就是自试井抽取一定水量而在某距离之各观测井测定各种时间距地下水位的变化，观测数据利用各种地下水流理论式或其图解法分析抽水试验的结果。

第九章空调井施工要则一、工程实践中采取以下措施1、井深及井的数量的设计：通过取得当地的水文地质资料、水温、水量、井深能满足水源热泵中央空调对地下水的使用要求。

从井柱状图中可以得出：工程所在地需打井的深度，水井的单井出水量。

根据负荷计算，本工程所需的冷却水的最大用水量，故得出应设置出水井和回灌井的数量。

根据现场场地和当地地质条件来确定井与井的距离.2、井管：井管常见的有两种：钢管和水泥管.水泥管：采用φ360㎜或φ380㎜的水泥管（每根长度为4 m）,连接方法为焊接，滤水管（花管）采用φ360㎜或φ380㎜缠丝水泥花管和不缠丝水泥花管。

井管附件：沉淀管为井管最下端的锥形管(作用是找孔中心、易生根、沉淀杂质)、水泥管下方成锥形，钢管下方自制锥形，在锥形侧壁上开微孔。

扶正器（作用是校正其垂直，防止破坏井壁）。

水泥管要看外观有无砂眼,不能发褐色，发褐色是因为没有干透，放在井中易出问题。

钢管：桥式滤水管（花管）:每根平均长度为3。

1米螺旋钢管:每根长度为12米，可根据地层状况截开,但应尽量减少焊接点。

桥式滤水管主要是要求桥高,常用的桥高一般小于3mm,根据实际情况符合要求。

3、回灌量设计:一般采用自然回灌的方法，能切实保证井水全部回灌。

4、使用寿命设计：水井越用越活，因此出水井工艺主要解决井水含沙量问题，而回水井不但考虑回灌也要考虑淤积和堵塞，针对这一问题，就使水井兼具出回两种功能（供回水井相互倒换，也就是倒井），从而在运行过程中实现自动洗井；另外井管采用钢管、滤水管用桥式滤水管、滤网采用80至150目钢网；这样水井寿命一般可达到30年以上。

5、防泥沙、防塌陷设计：出现泥沙主要原因是水泥管井透水孔太大，机械清洗时将滤网拉破，另一种原因是所用滤网或棕皮自然破损.农田灌溉井使用时间很短，问题不大。

空调用水井是连续性的,水井至少每两年要保养一次，水泥管井的所用机械活塞清洗,极易造成滤网破损。

滤网破损大量泥沙流出,无法使用。

第1篇一、工程概况本项目位于我国某地区，旨在解决当地饮水安全问题。

水源井工程包括水源井的钻探、井筒施工、井口平台建设、配套设备安装及调试等工作。

工程预计总工期为90天，其中施工准备期15天，施工期75天。

二、施工准备1. 组织准备成立项目经理部，明确项目经理、技术负责人、安全负责人等职务，负责整个工程的组织协调和监督管理。

2. 技术准备（1）编制施工组织设计，明确施工工艺、施工顺序、施工质量标准等；（2）组织施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；（3）审查设计图纸，确保设计合理、可行。

3. 物资准备（1）采购钻探设备、井筒施工设备、井口平台建设材料等；（2）对采购的物资进行验收，确保质量符合要求；（3）组织运输车辆，确保物资及时进场。

4. 现场准备（1）确定施工现场，办理相关手续；（2）平整场地，搭建临时设施；（3）设置安全警示标志，确保施工安全。

三、施工工艺1. 钻探采用旋转钻进工艺，选用合适钻头，确保钻进速度和质量。

2. 井筒施工（1）采用钢筋砼井壁施工工艺，确保井筒结构稳定；（2）施工过程中，严格控制砼质量，确保井筒质量。

3. 井口平台建设（1）根据设计要求，建设井口平台，确保井口稳定；（2）施工过程中，严格控制平台质量，确保安全。

4. 配套设备安装及调试（1）安装潜水泵、井口阀门等设备；（2）进行设备调试，确保设备正常运行。

四、施工进度安排1. 第1-15天：完成施工准备，包括组织、技术、物资、现场准备；2. 第16-30天：完成钻探、井筒施工；3. 第31-45天：完成井口平台建设；4. 第46-60天：完成配套设备安装及调试；5. 第61-90天：进行工程验收，确保工程符合质量要求。

五、质量保证措施1. 严格执行施工规范和设计要求，确保工程质量；2. 加强施工过程监控，及时发现和解决质量问题；3. 对施工人员进行质量教育，提高施工人员质量意识；4. 实施质量责任制，确保工程质量。
